TRABAJO FINAL DE GRADO GRADO EN INGENIERÍA ELÉCTRICA

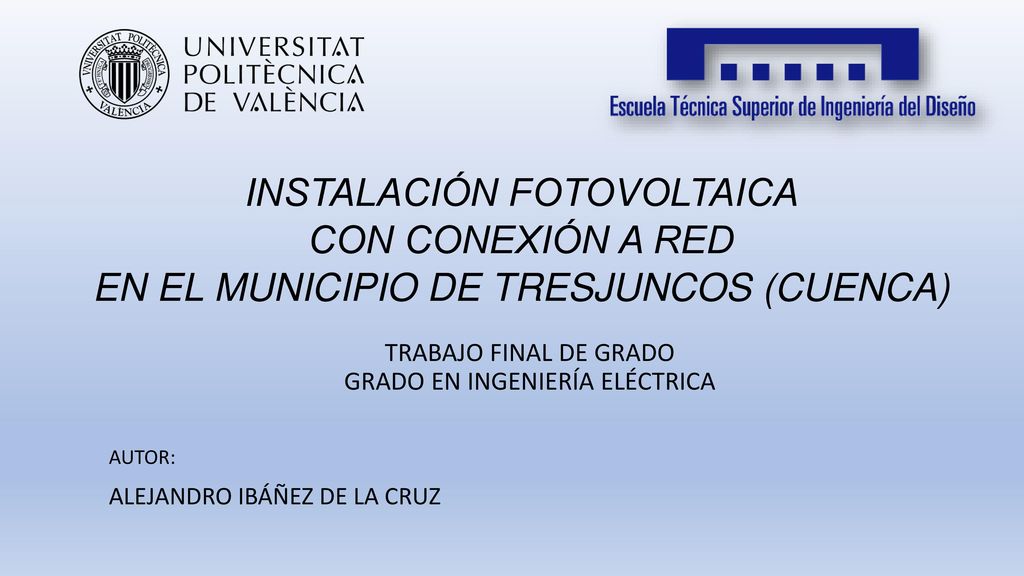

INSTALACIÓN FOTOVOLTAICA CON CONEXIÓN A RED EN EL MUNICIPIO DE TRESJUNCOS (CUENCA) TRABAJO FINAL DE GRADO GRADO EN INGENIERÍA ELÉCTRICA AUTOR: ALEJANDRO IBÁÑEZ DE LA CRUZ
2

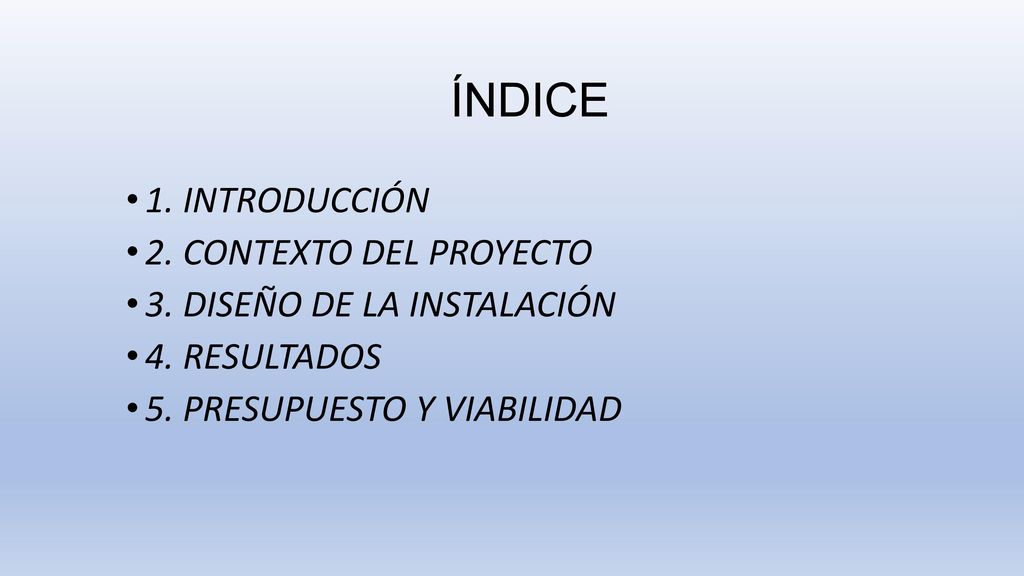

ÍNDICE 1. INTRODUCCIÓN 2. CONTEXTO DEL PROYECTO
3. DISEÑO DE LA INSTALACIÓN 4. RESULTADOS 5. PRESUPUESTO Y VIABILIDAD
3

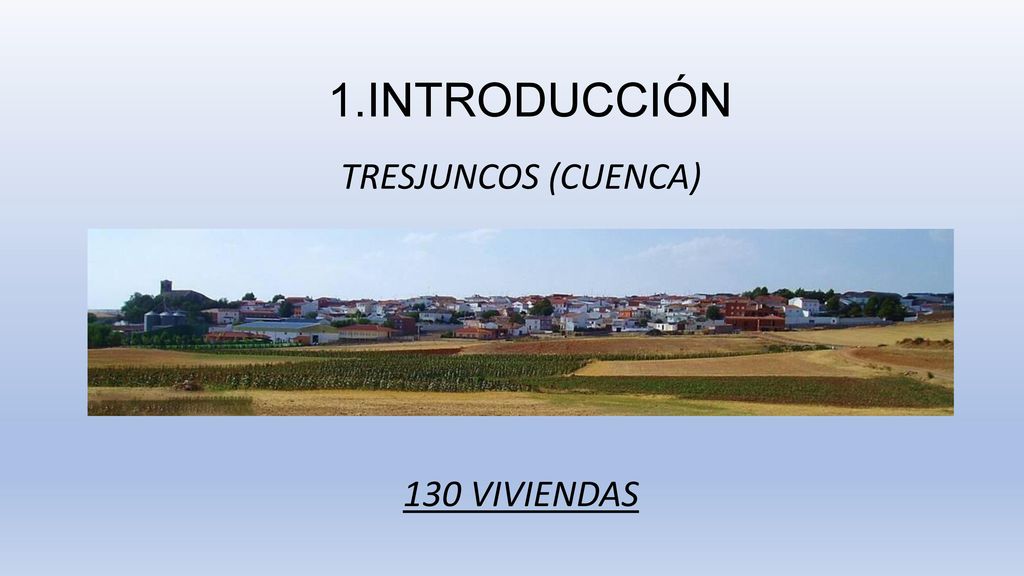

1.INTRODUCCIÓN TRESJUNCOS (CUENCA) 130 VIVIENDAS
4
1.INTRODUCCIÓN
5

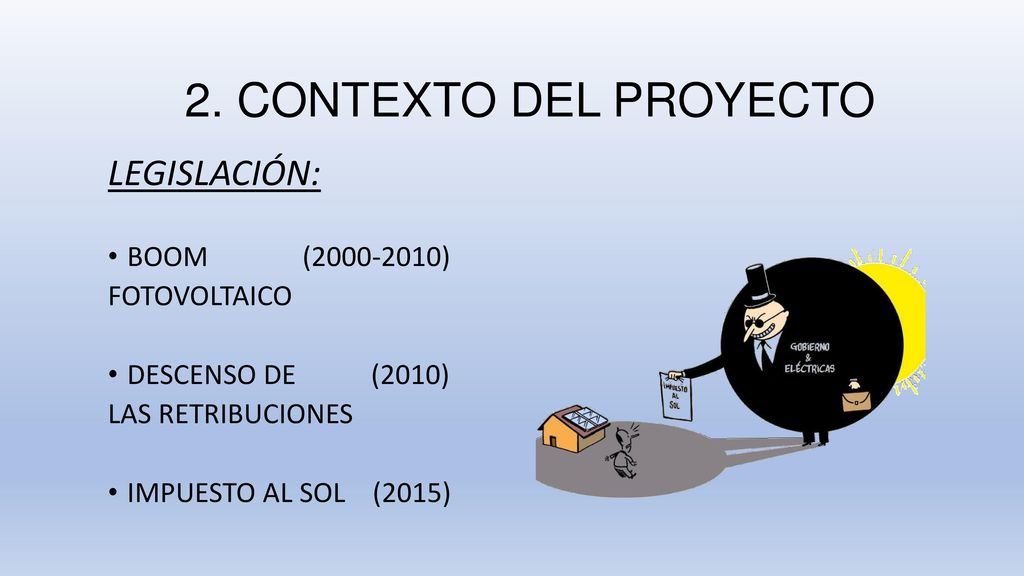

2. CONTEXTO DEL PROYECTO LEGISLACIÓN: BOOM (2000-2010) FOTOVOLTAICO
DESCENSO DE (2010) LAS RETRIBUCIONES IMPUESTO AL SOL (2015)
6
2. CONTEXTO DEL PROYECTO PREVISIÓN DE POTENCIA:

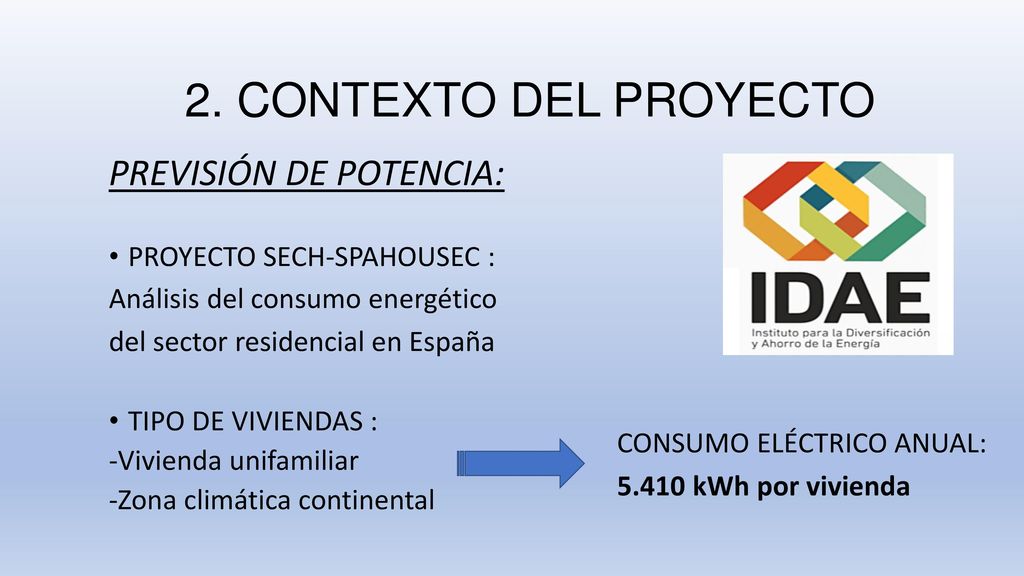

PROYECTO SECH-SPAHOUSEC : Análisis del consumo energético del sector residencial en España TIPO DE VIVIENDAS : -Vivienda unifamiliar -Zona climática continental CONSUMO ELÉCTRICO ANUAL: kWh por vivienda
7

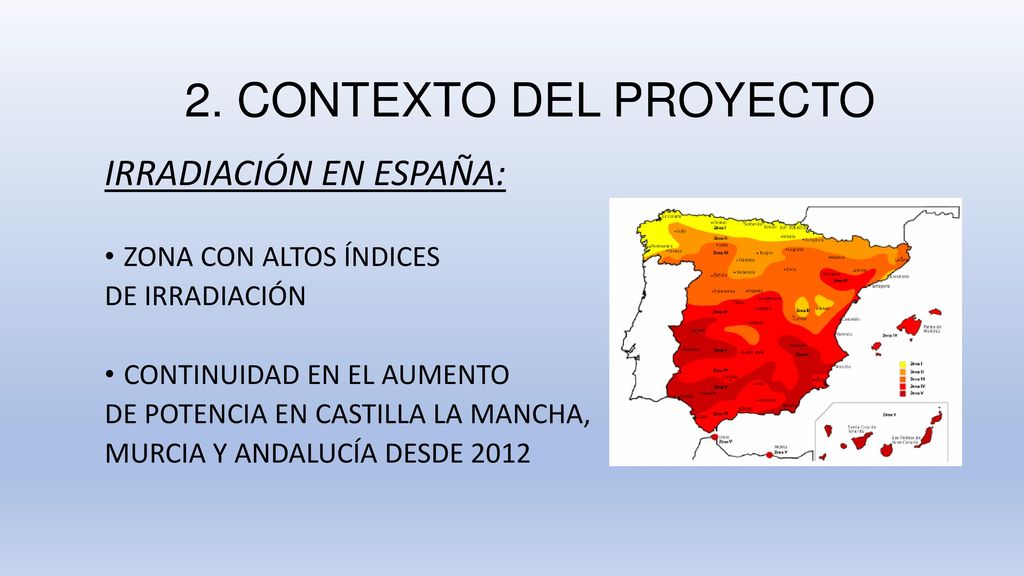

2. CONTEXTO DEL PROYECTO IRRADIACIÓN EN ESPAÑA: ZONA CON ALTOS ÍNDICES
DE IRRADIACIÓN CONTINUIDAD EN EL AUMENTO DE POTENCIA EN CASTILLA LA MANCHA, MURCIA Y ANDALUCÍA DESDE 2012
8

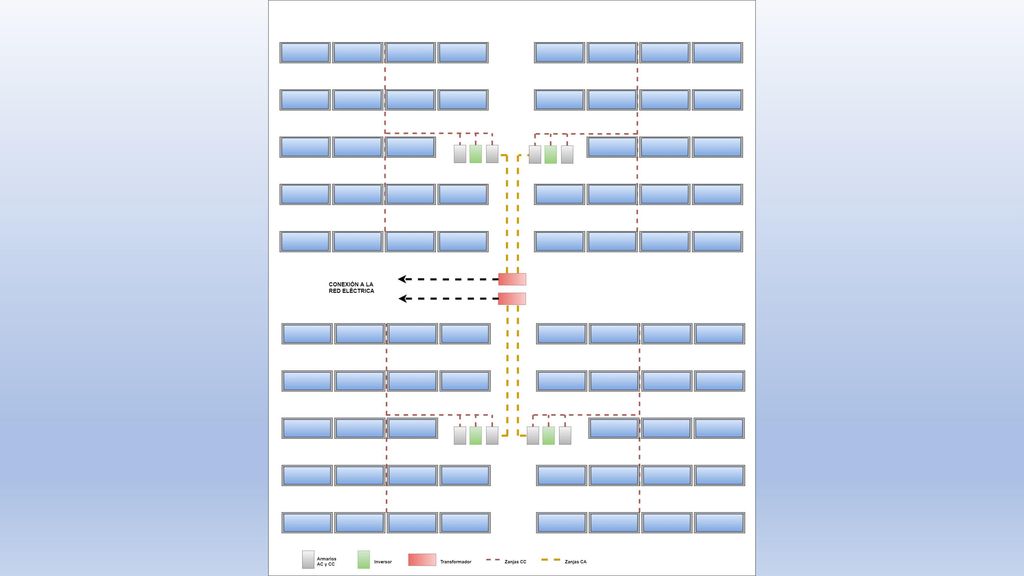

3. DISEÑO DE LA INSTALACIÓN

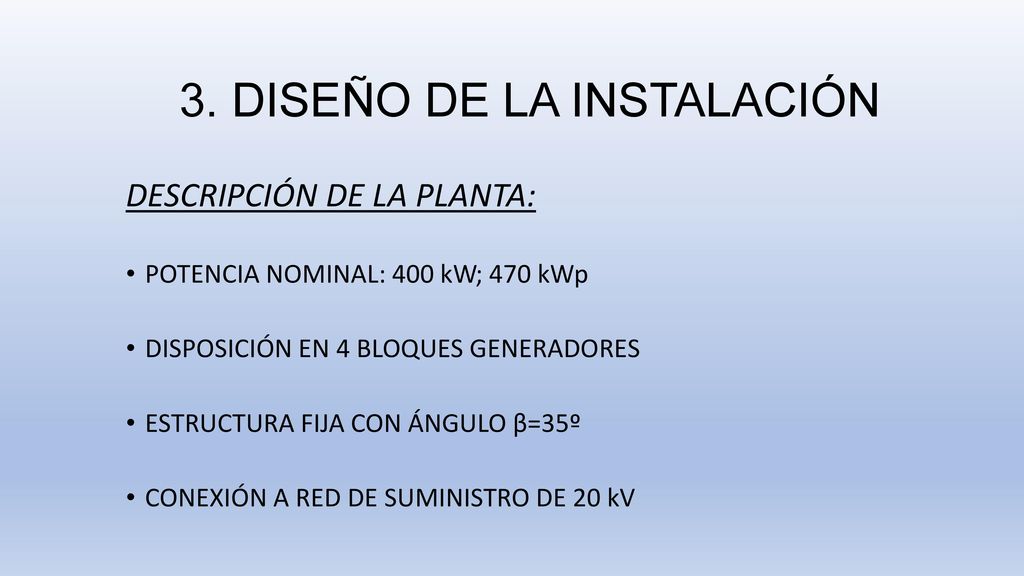

DESCRIPCIÓN DE LA PLANTA: POTENCIA NOMINAL: 400 kW; 470 kWp DISPOSICIÓN EN 4 BLOQUES GENERADORES ESTRUCTURA FIJA CON ÁNGULO β=35º CONEXIÓN A RED DE SUMINISTRO DE 20 kV
10
3. DISEÑO DE LA INSTALACIÓN

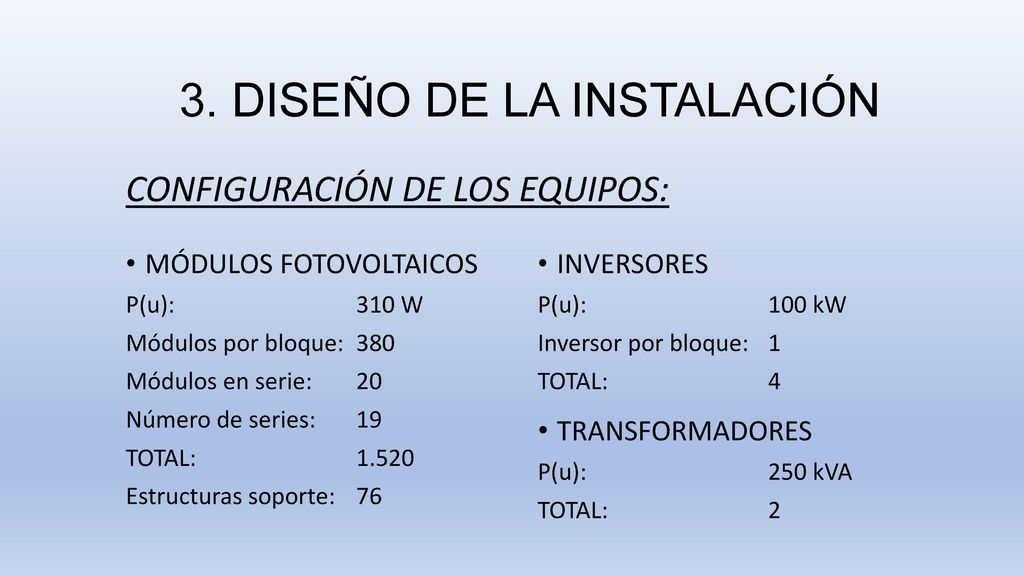

CONFIGURACIÓN DE LOS EQUIPOS: MÓDULOS FOTOVOLTAICOS P(u): W Módulos por bloque: 380 Módulos en serie: 20 Número de series: 19 TOTAL: Estructuras soporte: 76 INVERSORES P(u): kW Inversor por bloque: 1 TOTAL: 4 TRANSFORMADORES P(u): kVA TOTAL: 2
11
3. DISEÑO DE LA INSTALACIÓN

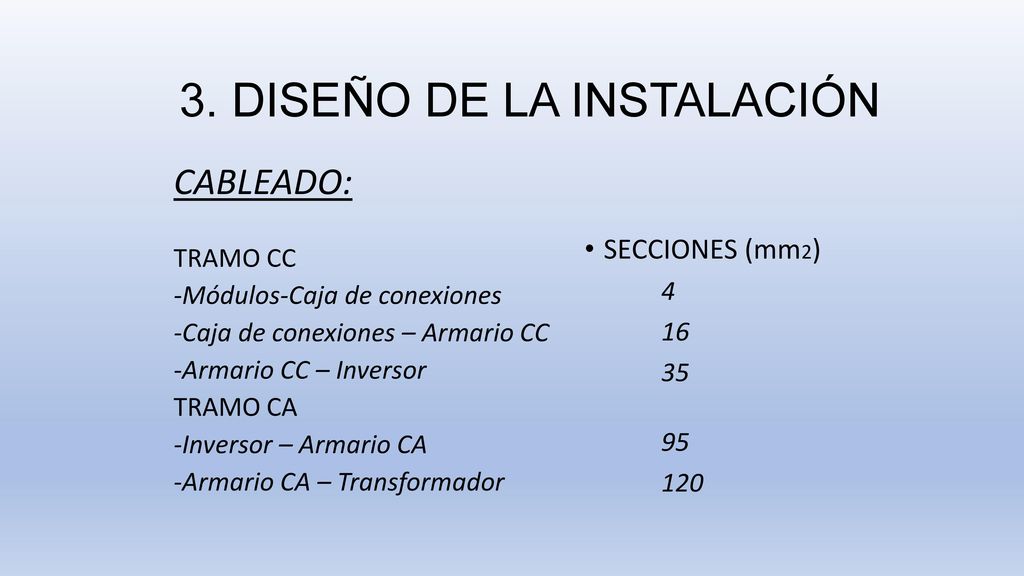

CABLEADO: TRAMO CC -Módulos-Caja de conexiones -Caja de conexiones – Armario CC -Armario CC – Inversor TRAMO CA -Inversor – Armario CA -Armario CA – Transformador SECCIONES (mm2) 4 16 35 95 120
12
3. DISEÑO DE LA INSTALACIÓN
CÁLCULOS: DIMENSIONADO DE LA PLANTA DISTANCIA MÍNIMA ENTRE MÓDULOS: 8,80 m. DIMENSIONADO DEL CABLEADO Y PUESTAS A TIERRA -Criterio corriente máxima admisible -Caída de tensión máxima CÁLCULO DE LA PRODUCCIÓN ANUAL ESPERADA
13
4. RESULTADOS PRODUCCIÓN ANUAL: 768.325,82 kWh HORAS SOLARES PICO:
1.632 RENDIMIENTO DE LA INSTALACIÓN: 80,79%
14
5. PRESUPUESTO Y VIABILIDAD
MÓDULOS FV: INVERSORES: CABLEADO: OTROS ELEMENTOS: INSTALACIÓN E INGENIERÍA: PEM: ,40 € 70.400,00 € 20.830,04 € 87.337,00 € 68.919,53 € ,97 € PT (PC, IVA): ,20 €
15
5. PRESUPUESTO Y VIABILIDAD
Estimación de la amortización a 20 años Beneficio anual por excedente: € CONCLUSIONES Baja rentabilidad Consecuencia de la legislación vigente
16
GRACIAS POR SU ATENCIÓN
INSTALACIÓN FOTOVOLTAICA CON CONEXIÓN A RED EN EL MUNICIPIO DE TRESJUNCOS (CUENCA) GRACIAS POR SU ATENCIÓN AUTOR: ALEJANDRO IBÁÑEZ DE LA CRUZ
