SMART CITY’S POWER SYSTEM CONTROL David González Bertolín Sergi Vilar Vidal

2 INTRODUCCIÓN Finalidad: Objetivo: Estudiar el diseño de una Smart City
Estudio energético Clase de suministro Estudio de regulación de la generación eléctrica

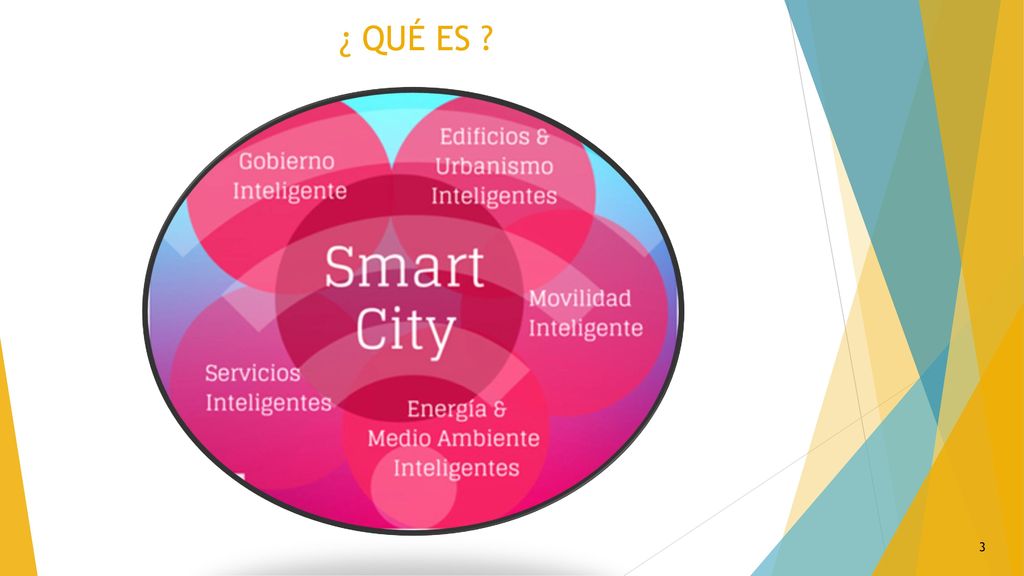

3 ¿ QUÉ ES ? 3

4 DIFERENTES EJEMPLOS Tokyo Amsterdam Singapur Barcelona Chile 4

5 SMART GRID 5

6 PROYECTO EDIFICACIÓN SECTOR “SUD-3”
6

7 ESTUDIO ENERGETICO POTENCIA (W) ILUMINACIÓN RECEPTORES VIVIENDA
4.852,75 TERCIARIO 9.861,60 74.520 COLEGIO 16.677,64 HOTEL 5.539'5 LABORATORIO 3.137,70 AUDITORIO 2.857'5 7

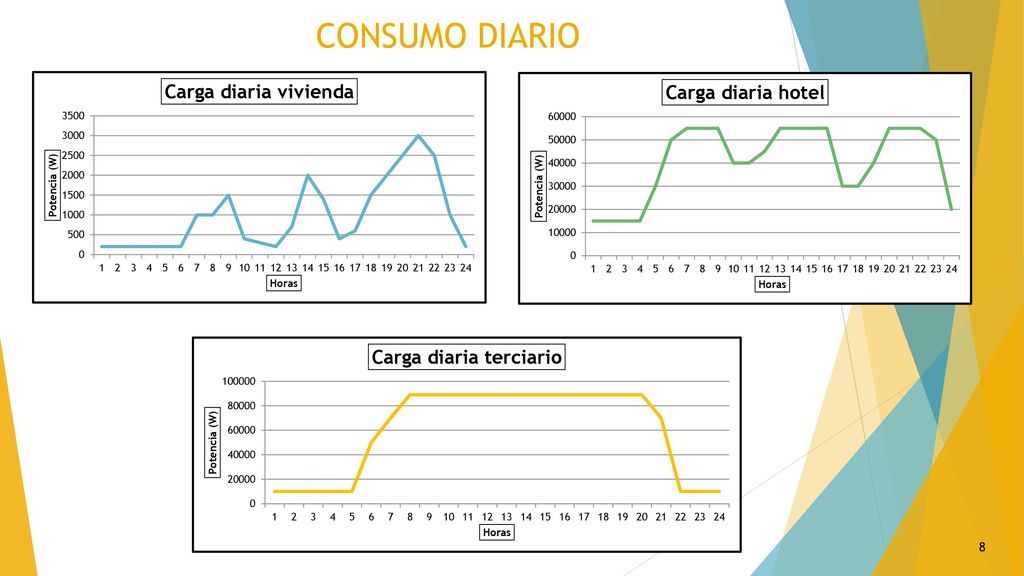

8 CONSUMO DIARIO 8

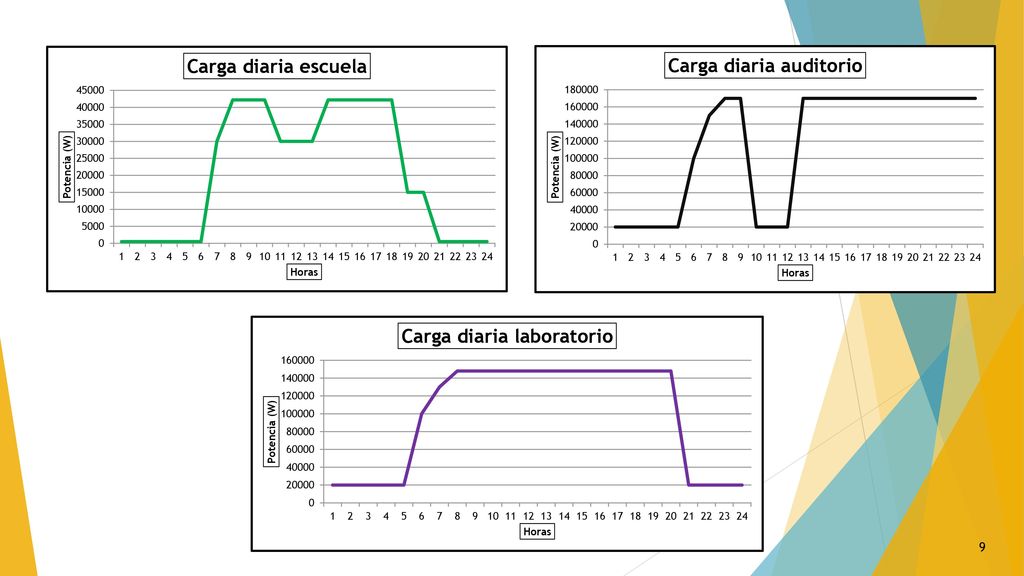

9 9

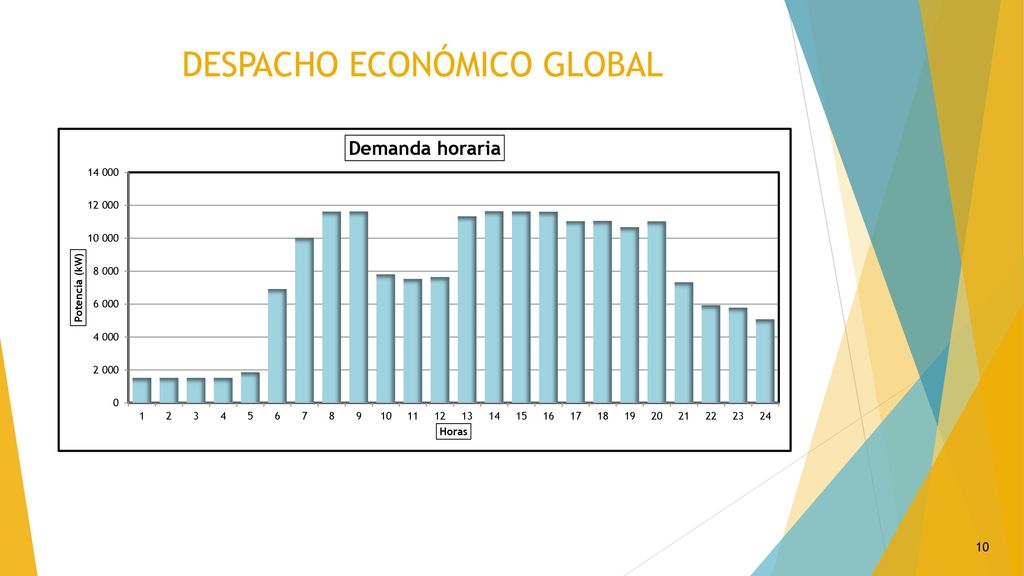

10 DESPACHO ECONÓMICO GLOBAL
10

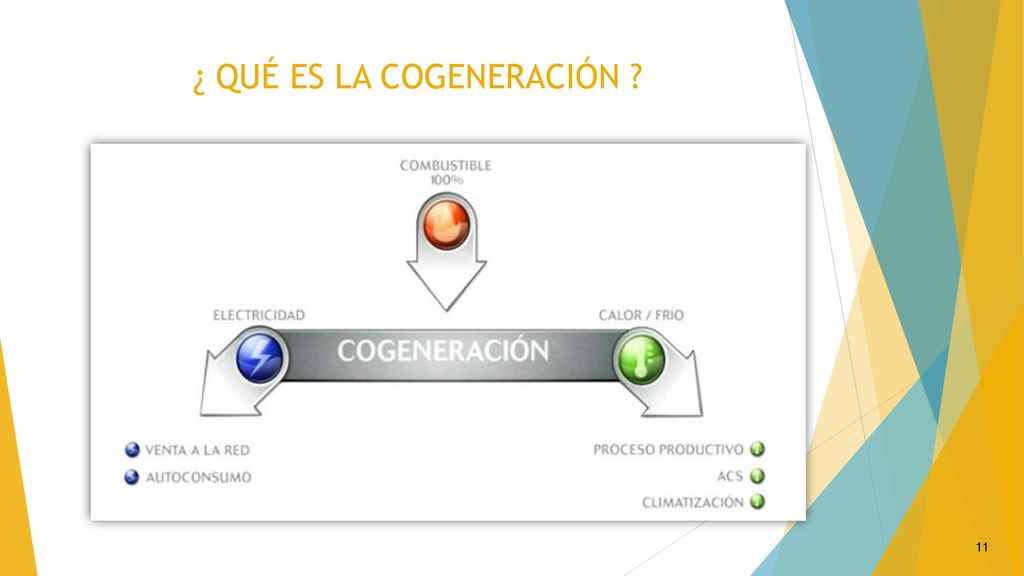

11 ¿ QUÉ ES LA COGENERACIÓN ?
11

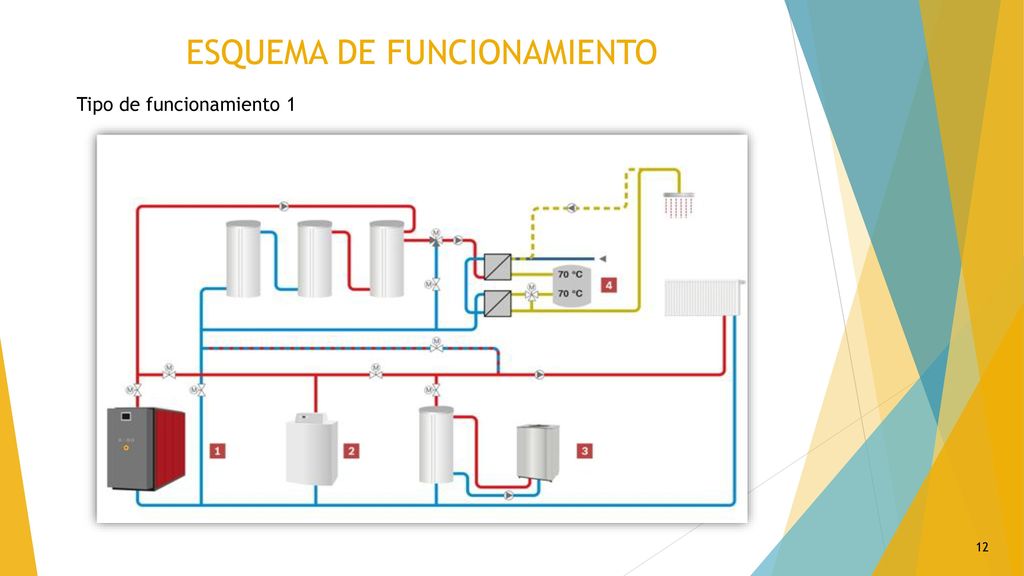

12 ESQUEMA DE FUNCIONAMIENTO
Tipo de funcionamiento 1 12

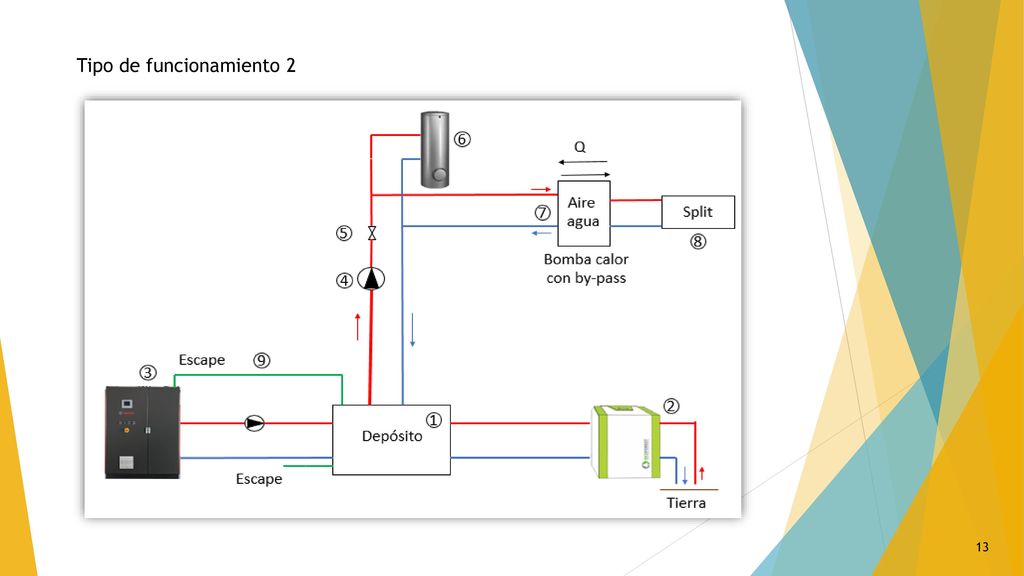

13 Tipo de funcionamiento 2
13

14 ¿ CUAL ES EL MEJOR SUMINISTRO ?

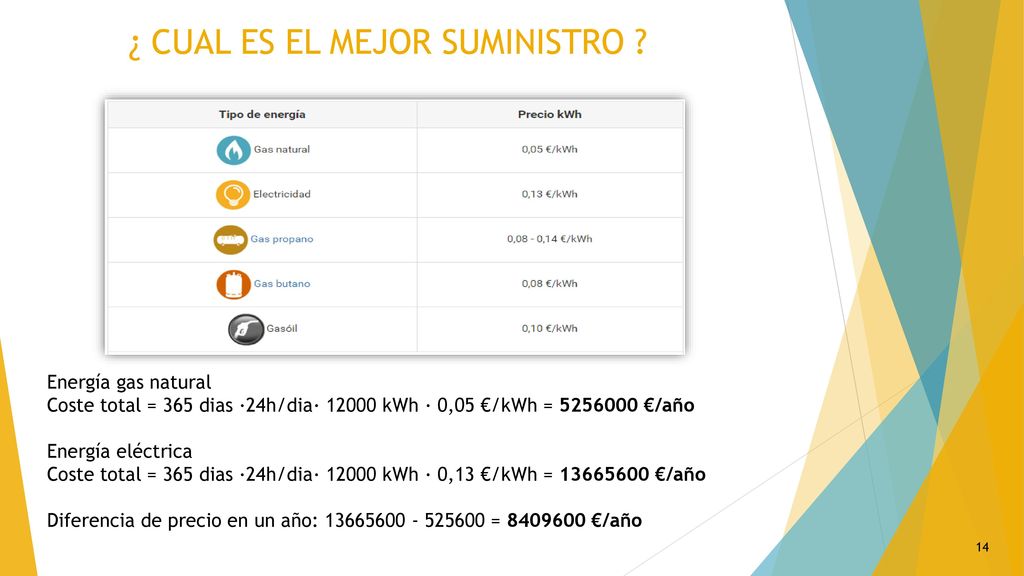

Energía gas natural Coste total = 365 dias ·24h/dia· kWh · 0,05 €/kWh = €/año Energía eléctrica Coste total = 365 dias ·24h/dia· kWh · 0,13 €/kWh = €/año Diferencia de precio en un año: = €/año 14

15 Transformador Ormazabal 25/0,4 kV 630kVA

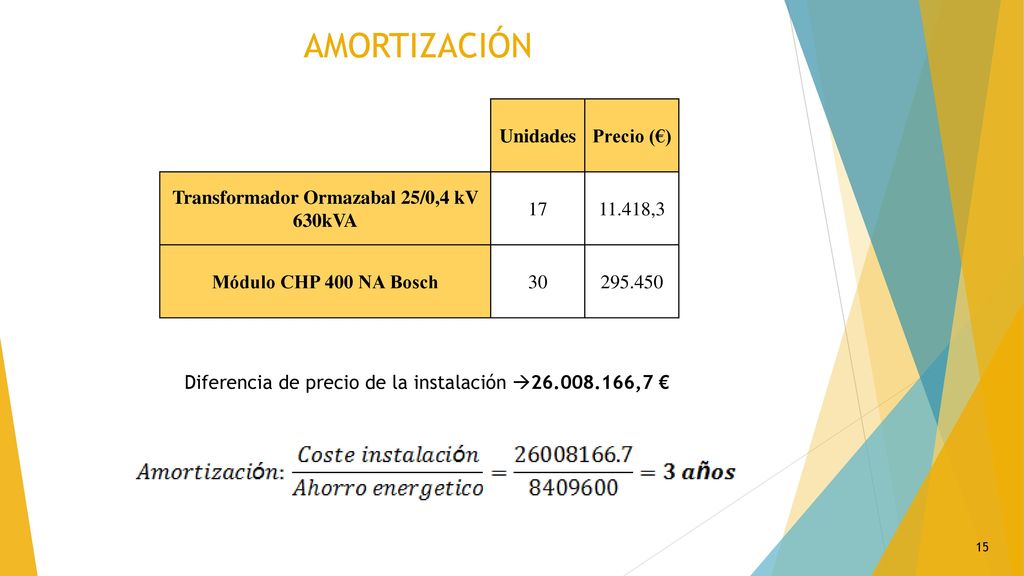

AMORTIZACIÓN Unidades Precio (€) Transformador Ormazabal 25/0,4 kV 630kVA 17 11.418,3 Módulo CHP 400 NA Bosch 30 Diferencia de precio de la instalación  ,7 € 15

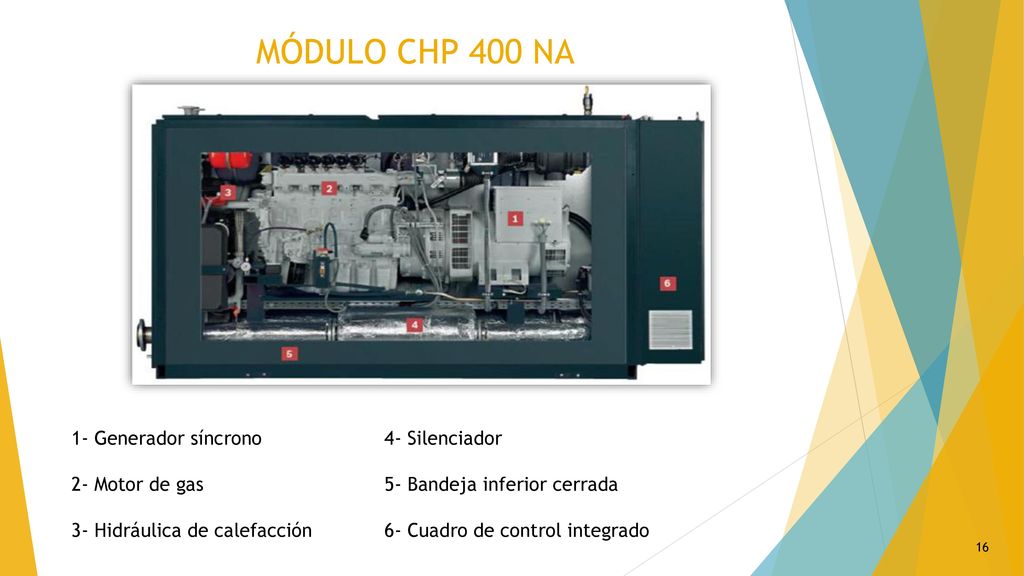

16 MÓDULO CHP 400 NA 1- Generador síncrono 4- Silenciador
2- Motor de gas Bandeja inferior cerrada 3- Hidráulica de calefacción 6- Cuadro de control integrado 16

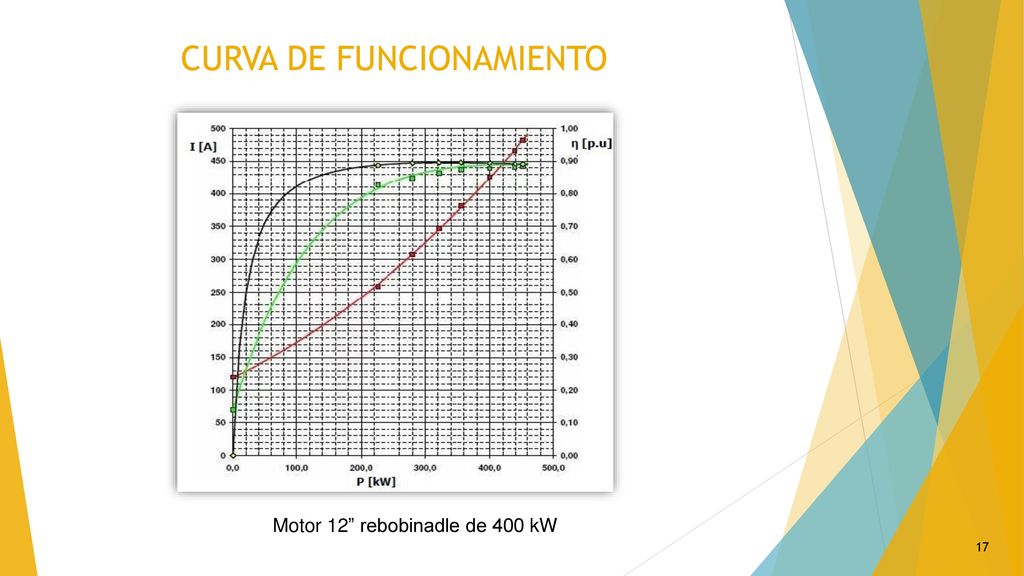

17 CURVA DE FUNCIONAMIENTO
Motor 12” rebobinadle de 400 kW 17

18 DISTRIBUCIÓN DE CARGAS Y GENERADORES
DENOMINACIÓN POTENCIA (kW) 1- Equipamiento 660 2- Vitivinícola 902 3- Viviendas 351.10 4- Viviendas 425.27 5- Vitivinicola 1370 6- Viviendas 356.55 7- Viviendas 350.30 8- Viviendas 391.15 9- Viviendas 302.20 10- Equipamiento 11- Equipamiento 1115 12- Terciario 556.02 13- Viviendas 405.25 14- Terciario 455.98 15- Terciario 16- Viviendas 450.25 17- Viviendas 18- Viviendas 19- Viviendas 343.55 20- Viviendas 21- Viviendas 22- Viviendas POTENCIA TOTAL 18

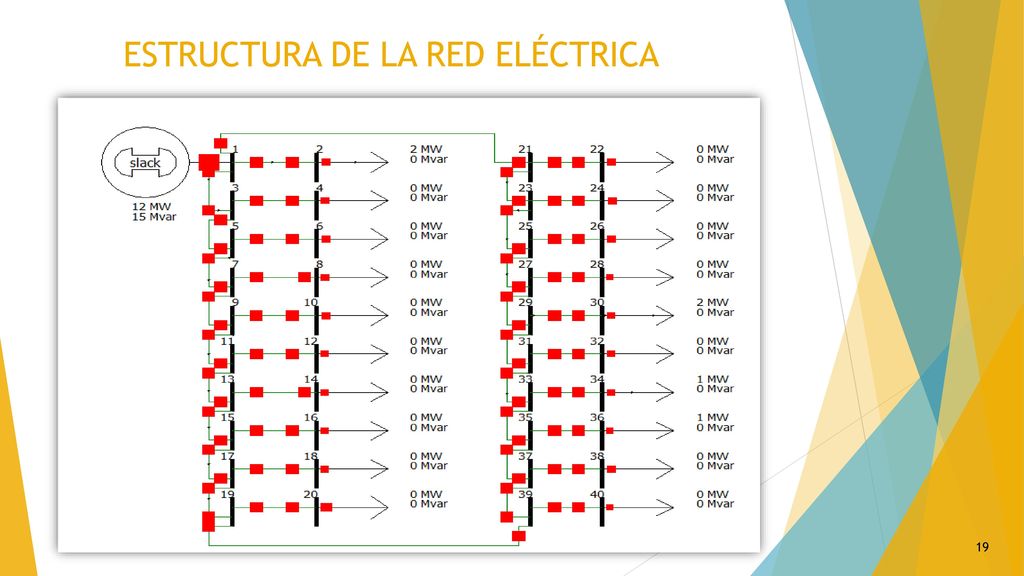

19 ESTRUCTURA DE LA RED ELÉCTRICA
19

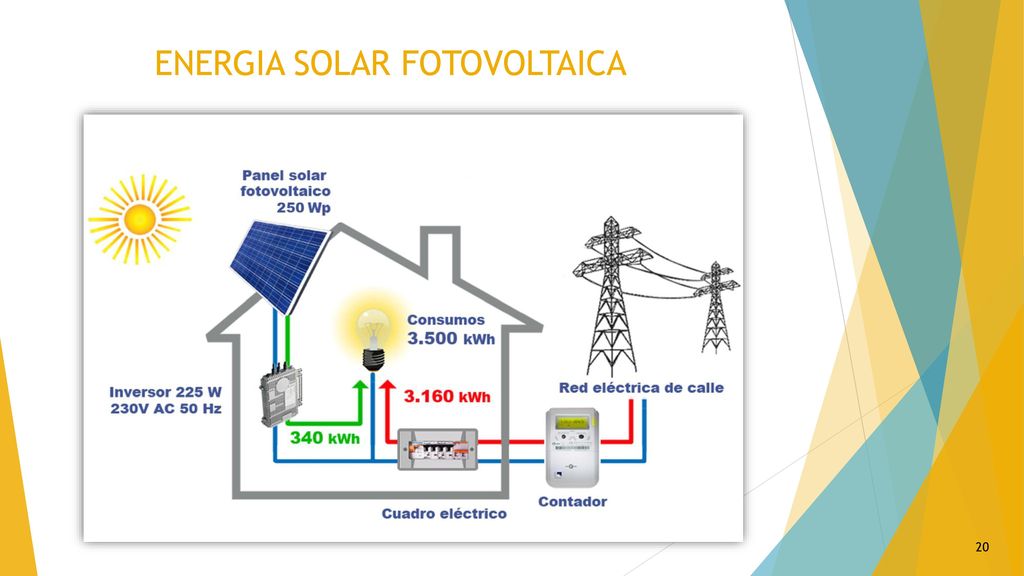

20 ENERGIA SOLAR FOTOVOLTAICA
20

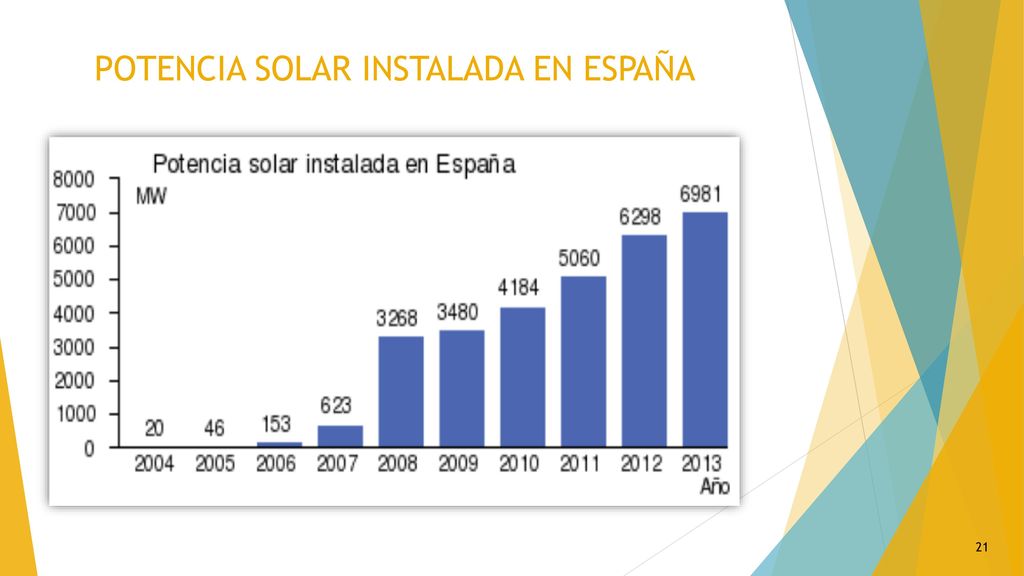

21 POTENCIA SOLAR INSTALADA EN ESPAÑA
21

22 CÁLCULO PANELES SOLARES FOTOVOLTAICOS

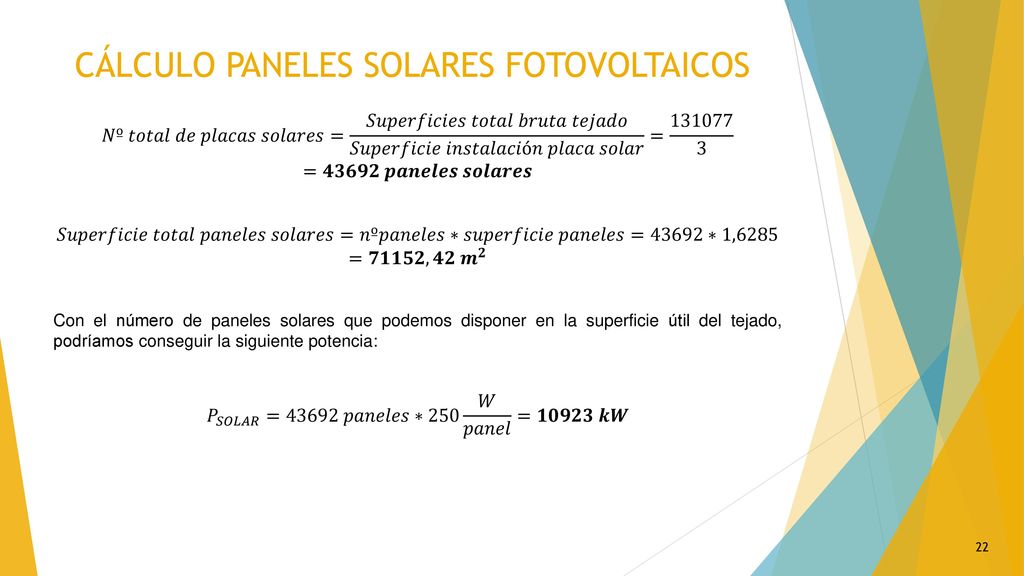

𝑁º 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑝𝑙𝑎𝑐𝑎𝑠 𝑠𝑜𝑙𝑎𝑟𝑒𝑠= 𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒𝑠 𝑡𝑜𝑡𝑎𝑙 𝑏𝑟𝑢𝑡𝑎 𝑡𝑒𝑗𝑎𝑑𝑜 𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑐𝑖ó𝑛 𝑝𝑙𝑎𝑐𝑎 𝑠𝑜𝑙𝑎𝑟 = =𝟒𝟑𝟔𝟗𝟐 𝒑𝒂𝒏𝒆𝒍𝒆𝒔 𝒔𝒐𝒍𝒂𝒓𝒆𝒔 𝑆𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑡𝑜𝑡𝑎𝑙 𝑝𝑎𝑛𝑒𝑙𝑒𝑠 𝑠𝑜𝑙𝑎𝑟𝑒𝑠=𝑛º𝑝𝑎𝑛𝑒𝑙𝑒𝑠∗𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒 𝑝𝑎𝑛𝑒𝑙𝑒𝑠=43692∗1,6285=𝟕𝟏𝟏𝟓𝟐,𝟒𝟐 𝒎 𝟐 Con el número de paneles solares que podemos disponer en la superficie útil del tejado, podríamos conseguir la siguiente potencia:    𝑃 𝑆𝑂𝐿𝐴𝑅 =43692 𝑝𝑎𝑛𝑒𝑙𝑒𝑠∗250 𝑊 𝑝𝑎𝑛𝑒𝑙 =𝟏𝟎𝟗𝟐𝟑 𝒌𝑾 22

23 ESTUDIO DE REGULACIÓN DE LA GENERACIÓN ELÉCTRICA

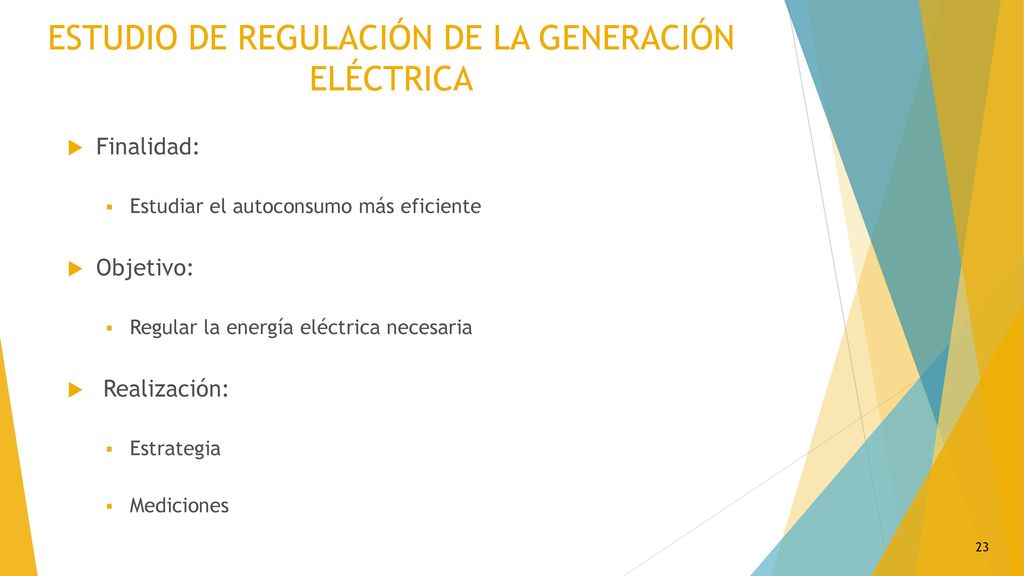

Finalidad: Estudiar el autoconsumo más eficiente Objetivo: Regular la energía eléctrica necesaria Realización: Estrategia Mediciones 23

24 PROGRAMA 24

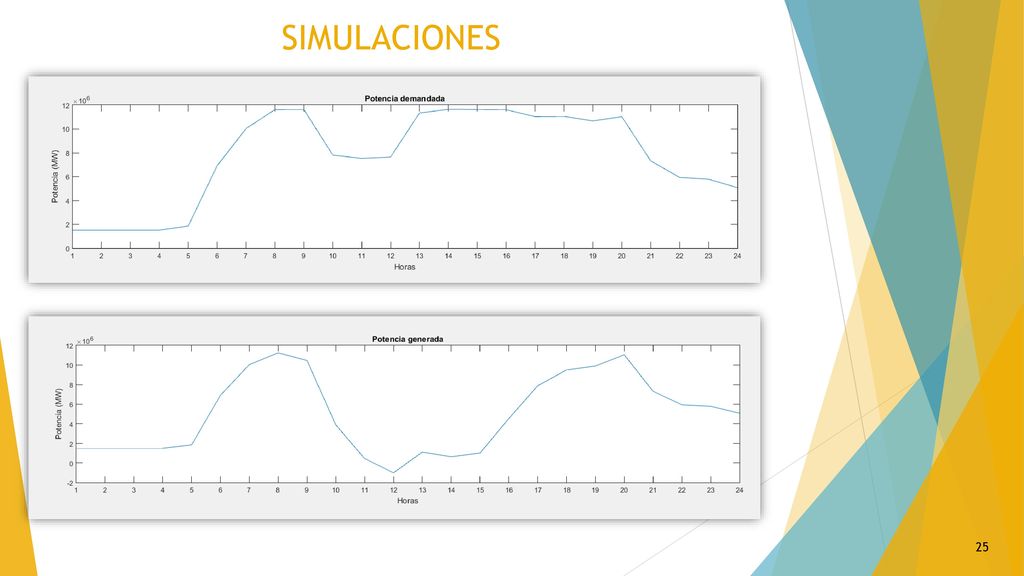

25 SIMULACIONES 25

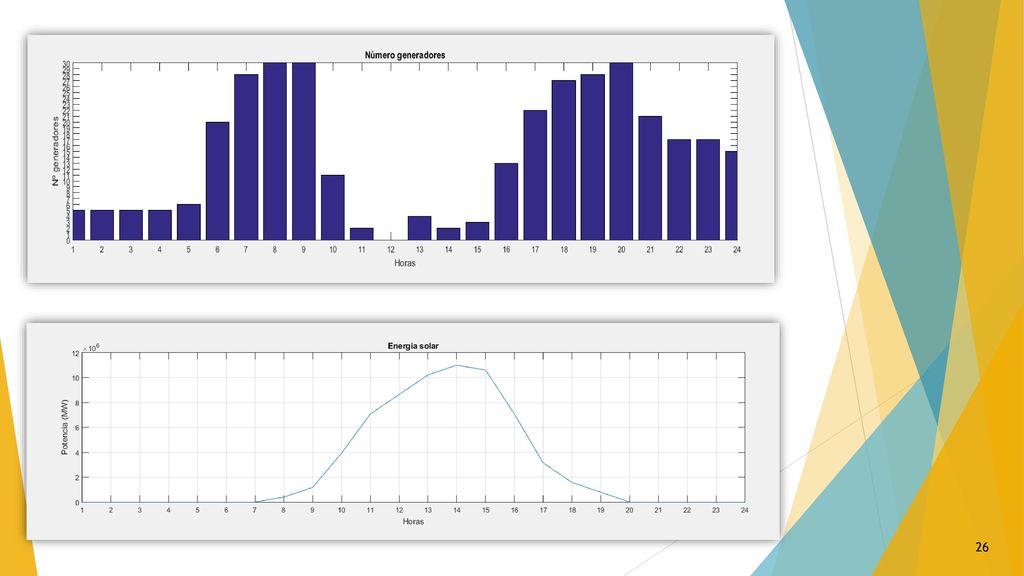

26 26

27 MEDIOAMBIENTE 27

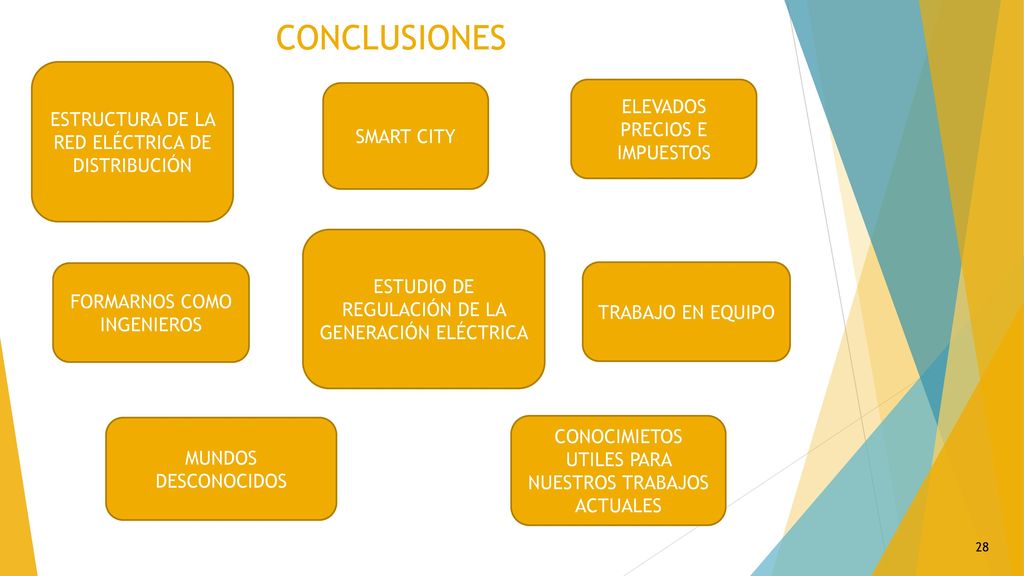

28 CONCLUSIONES ESTRUCTURA DE LA RED ELÉCTRICA DE DISTRIBUCIÓN
SMART CITY ELEVADOS PRECIOS E IMPUESTOS ESTUDIO DE REGULACIÓN DE LA GENERACIÓN ELÉCTRICA FORMARNOS COMO INGENIEROS TRABAJO EN EQUIPO MUNDOS DESCONOCIDOS CONOCIMIETOS UTILES PARA NUESTROS TRABAJOS ACTUALES 28
