1 Trabajo Práctico química
Celdas de combustible de Baja Temperatura Trabajo Práctico química

2 Una celda de combustible
Es un generador que convierte la energía química de un combustible en electricidad. Casi siempre el combustible es hidrógeno o una mezcla de gases rica en hidrógeno. La reacción en una celda de combustible es: Hidrógeno + Oxígeno (del aire) --> Electricidad + Agua + Calor

3 Una celda de combustible es un sistema de flujo estable, en la cual el combustible y el oxidante provienen de una fuente externa para transformar energía química en eléctrica, sin combustión y sin contaminar el ambiente. Consiste en un proceso continuo de reacciones de reducción y oxidación en presencia de  electrodos catalizadores que captan los iones.

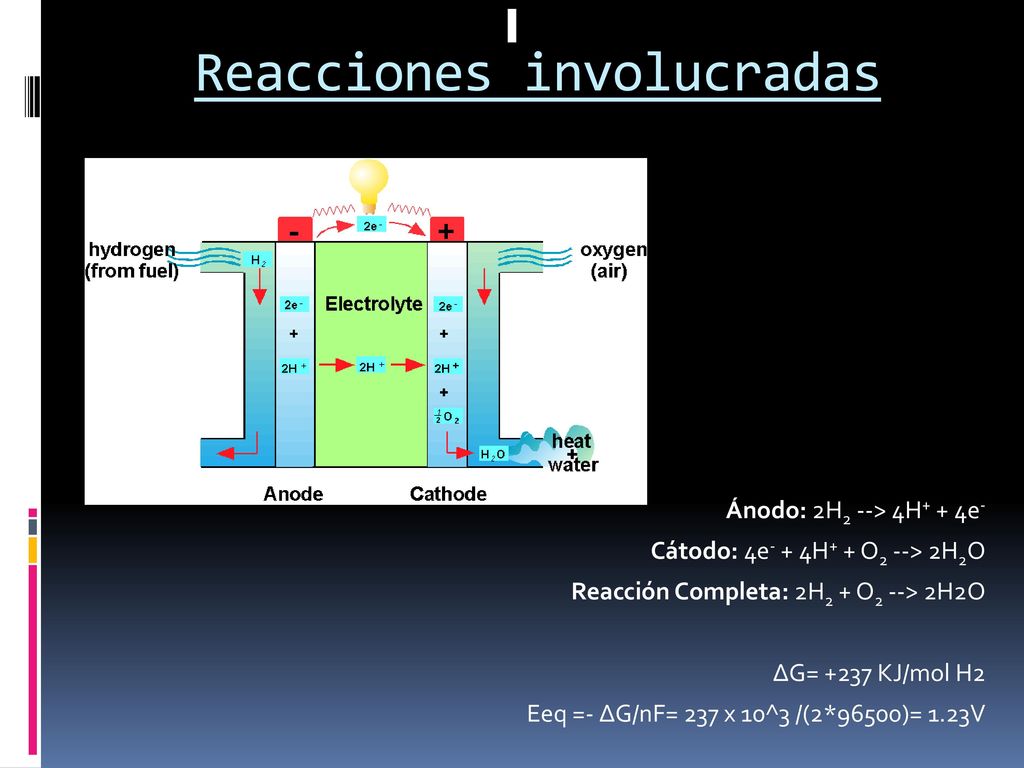

4 Reacciones involucradas
Ánodo: 2H2 --> 4H+ + 4e- Cátodo: 4e- + 4H+ + O2 --> 2H2O Reacción Completa: 2H2 + O2 --> 2H2O ∆G= +237 KJ/mol H2 Eeq =- ∆G/nF= 237 x 10^3 /(2*96500)= 1.23V

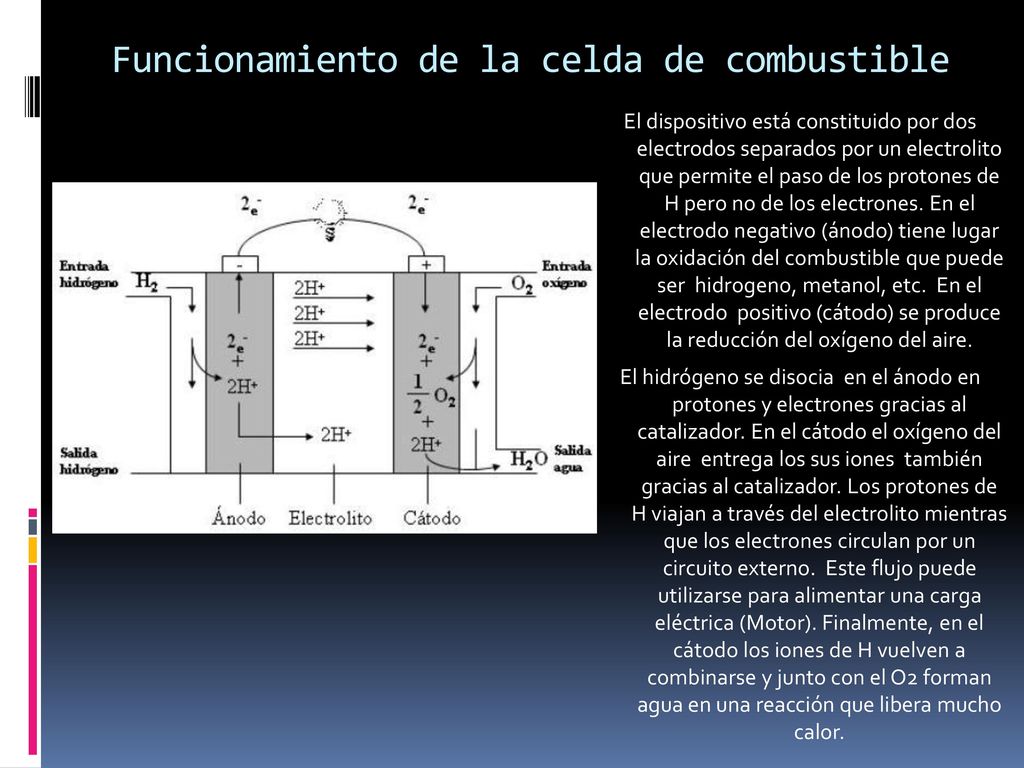

5 Funcionamiento de la celda de combustible
El dispositivo está constituido por dos electrodos separados por un electrolito que permite el paso de los protones de H pero no de los electrones. En el electrodo negativo (ánodo) tiene lugar la oxidación del combustible que puede ser hidrogeno, metanol, etc. En el electrodo positivo (cátodo) se produce la reducción del oxígeno del aire. El hidrógeno se disocia en el ánodo en protones y electrones gracias al catalizador. En el cátodo el oxígeno del aire entrega los sus iones también gracias al catalizador. Los protones de H viajan a través del electrolito mientras que los electrones circulan por un circuito externo. Este flujo puede utilizarse para alimentar una carga eléctrica (Motor). Finalmente, en el cátodo los iones de H vuelven a combinarse y junto con el O2 forman agua en una reacción que libera mucho calor.

6 Características de la pila de combustible
• Alta eficiencia en la generación de electricidad. • Nula o muy baja emisión de elementos contaminantes. • Uso de distintas fuentes de combustible. • Fácil implantación ( es posible de fabricar, al ser modular es ampliable a cualquier tamaño) No tiene partes móviles que sufran desgaste. No producen ruido, por lo tanto se puede utilizar en zonas urbanas.

7 “Las celdas de combustible son la fuente de energía del futuro”.
Ejemplos de uso: Dispositivos portátiles Suministro de energía para vehículos de todo tipo Generadores estacionarios de calor y energía. Misiones espaciales y usos militares. Generación de energía a gran escala. “Las celdas de combustible son la fuente de energía del futuro”.

8 Integrantes: María Inés Wolfsdorf, Mariana Di Donato y Florencia Man, Kevin Krupnik, Matías Bortni, Facundo Chavarría y Franco Bongiovanni. Fin
