INGENIERÍA CIVIL Y GERENCIA DE CONSTRUCCIONES MARZO 2017 – AGOSTO 2017

Presentación del tema: "INGENIERÍA CIVIL Y GERENCIA DE CONSTRUCCIONES MARZO 2017 – AGOSTO 2017"— Transcripción de la presentación:

1 INGENIERÍA CIVIL Y GERENCIA DE CONSTRUCCIONES MARZO 2017 – AGOSTO 2017
MECÁNICA DE FLUIDOS CAPÍTULO 3 CONCEPTOS DE FLUJO EN FLUIDOS INGENIERÍA CIVIL Y GERENCIA DE CONSTRUCCIONES MARZO 2017 – AGOSTO 2017

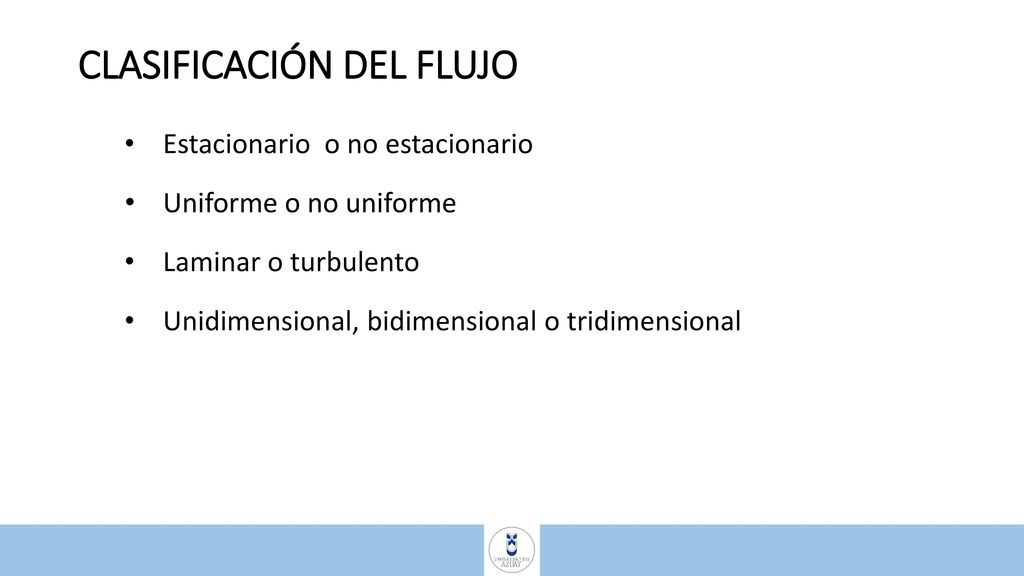

2 CLASIFICACIÓN DEL FLUJO
Estacionario o no estacionario Uniforme o no uniforme Laminar o turbulento Unidimensional, bidimensional o tridimensional

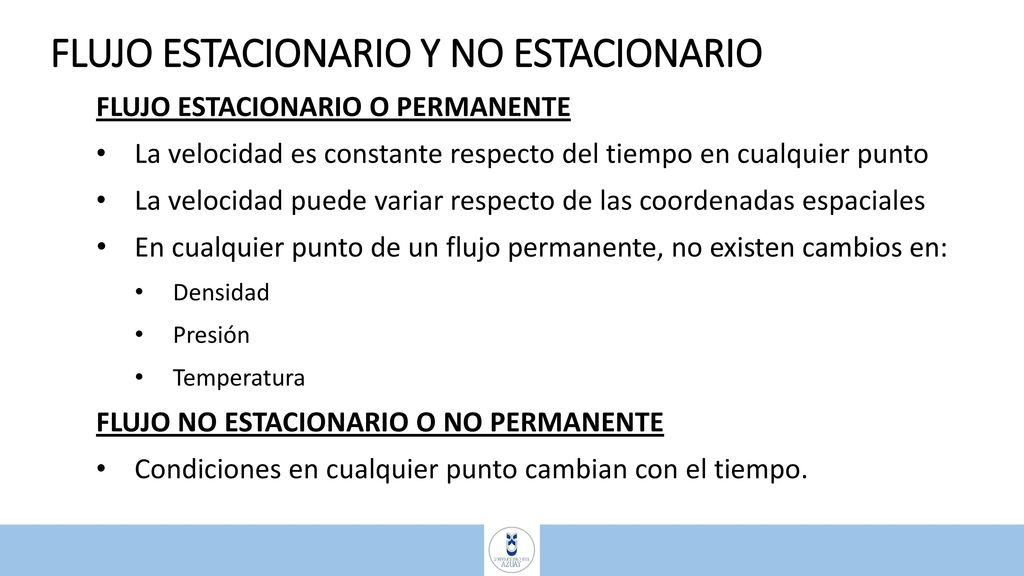

3 FLUJO ESTACIONARIO Y NO ESTACIONARIO
FLUJO ESTACIONARIO O PERMANENTE La velocidad es constante respecto del tiempo en cualquier punto La velocidad puede variar respecto de las coordenadas espaciales En cualquier punto de un flujo permanente, no existen cambios en: Densidad Presión Temperatura FLUJO NO ESTACIONARIO O NO PERMANENTE Condiciones en cualquier punto cambian con el tiempo.

4 FLUJO UNIFORME Y NO UNIFORME
El módulo, la dirección y el sentido de la velocidad no varían de un punto a otro del fluido Magnitudes específicas del fluido no varían con las coordenadass espaciales FLUJO NO UNIFORME O VARIADO La velocidad, profundidad, presión, etc varían de un punto a otro en la región del flujo. Gradualmente variado: distancia relativamente grande Rápidamente variado: distancia relativamente corta

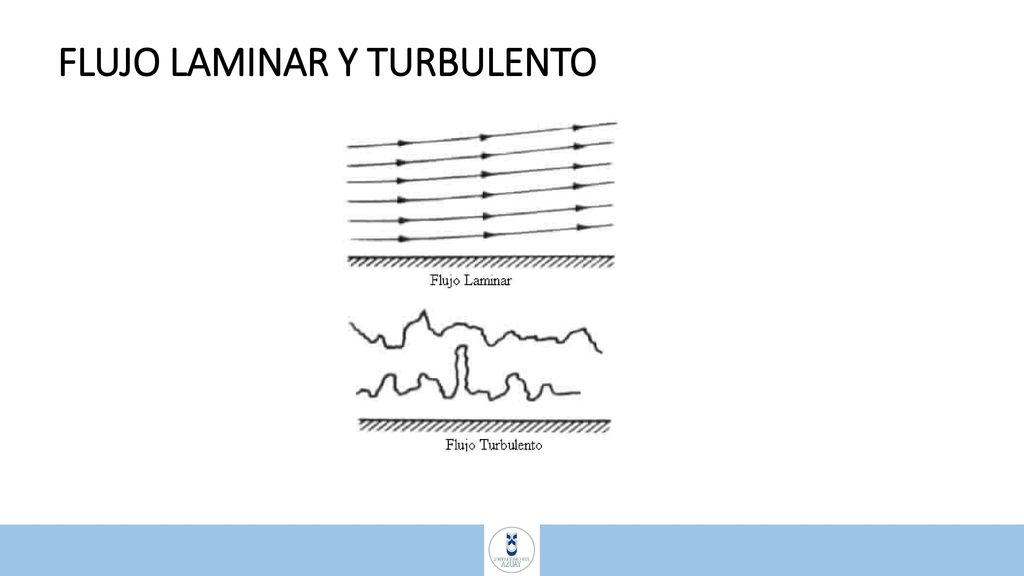

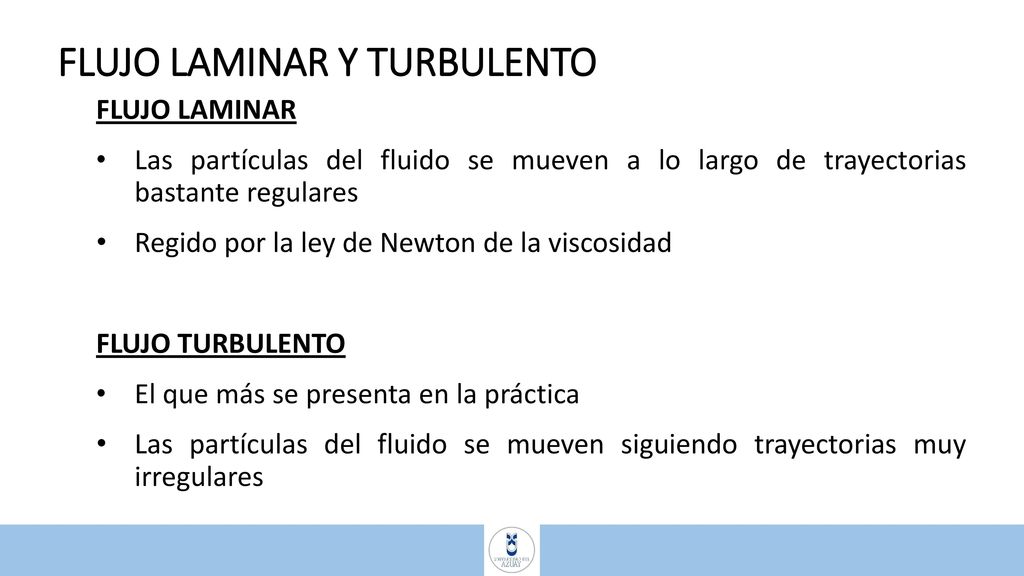

5 FLUJO LAMINAR Y TURBULENTO
Las partículas del fluido se mueven a lo largo de trayectorias bastante regulares Regido por la ley de Newton de la viscosidad FLUJO TURBULENTO El que más se presenta en la práctica Las partículas del fluido se mueven siguiendo trayectorias muy irregulares

6 FLUJO LAMINAR Y TURBULENTO

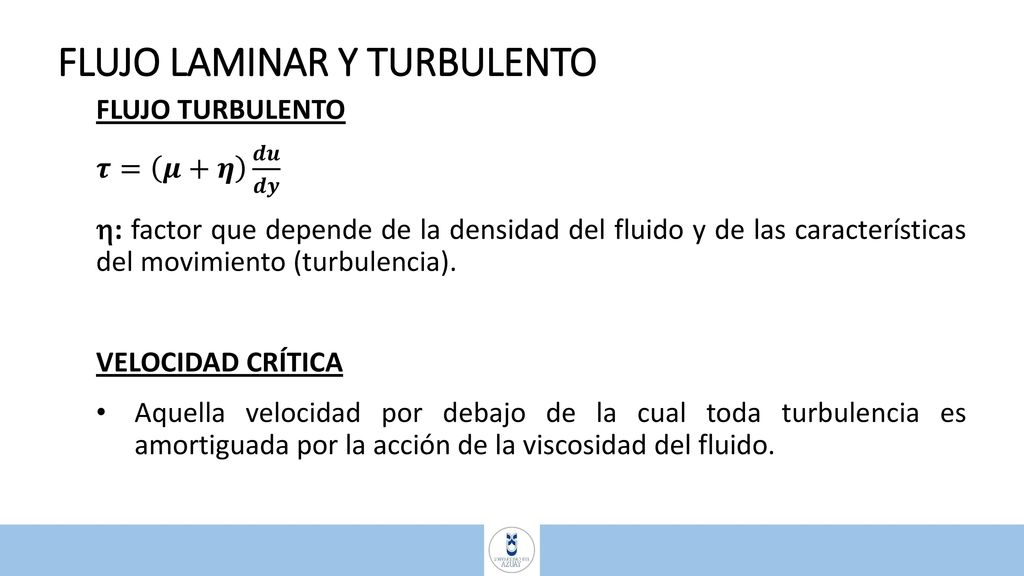

FLUJO TURBULENTO 𝝉= 𝝁+𝜼 𝒅𝒖 𝒅𝒚 : factor que depende de la densidad del fluido y de las características del movimiento (turbulencia). VELOCIDAD CRÍTICA Aquella velocidad por debajo de la cual toda turbulencia es amortiguada por la acción de la viscosidad del fluido.

7 FLUJO LAMINAR Y TURBULENTO

8 FLUJO LAMINAR Y TURBULENTO
NÚMERO DE REYNOLDS : RE 𝑅 𝐸 = 𝐹𝑖𝑛𝑒𝑟𝑐𝑖𝑎 𝐹𝑣𝑖𝑠𝑐𝑜𝑠𝑖𝑑𝑎𝑑 𝑅 𝐸 = 𝜌v𝐷 𝜇 = v𝐷 𝜈 En tuberías En canales Si 𝑅 𝐸 <2000 Flujo laminar Si 𝑅 𝐸 <500 Flujo laminar Si 2000<𝑅 𝐸 <4000 Transición Si 500<𝑅 𝐸 <12500 Transición Si 𝑅 𝐸 >4000 Flujo turbulento Si 𝑅 𝐸 >12500 Flujo turbulento

9 FLUJO UNIDIMENSIONAL, BIDIMENSIONAL

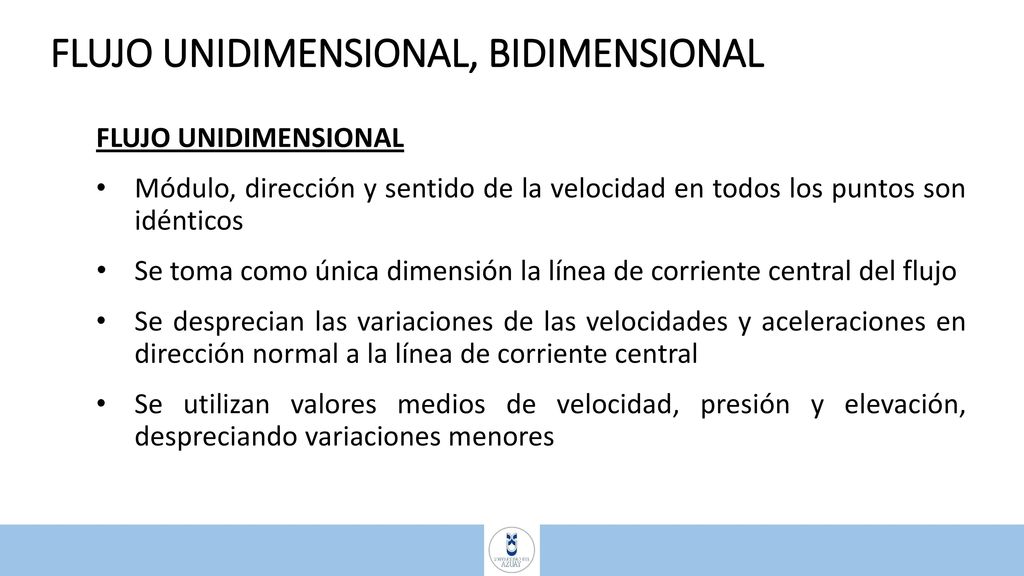

Módulo, dirección y sentido de la velocidad en todos los puntos son idénticos Se toma como única dimensión la línea de corriente central del flujo Se desprecian las variaciones de las velocidades y aceleraciones en dirección normal a la línea de corriente central Se utilizan valores medios de velocidad, presión y elevación, despreciando variaciones menores

10 FLUJO UNIDIMENSIONAL, BIDIMENSIONAL

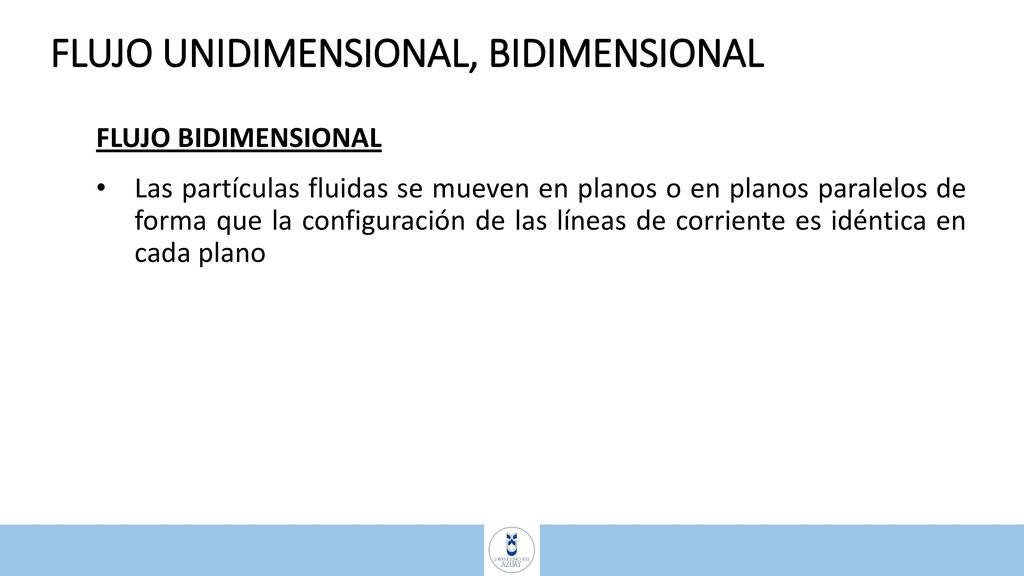

FLUJO BIDIMENSIONAL Las partículas fluidas se mueven en planos o en planos paralelos de forma que la configuración de las líneas de corriente es idéntica en cada plano

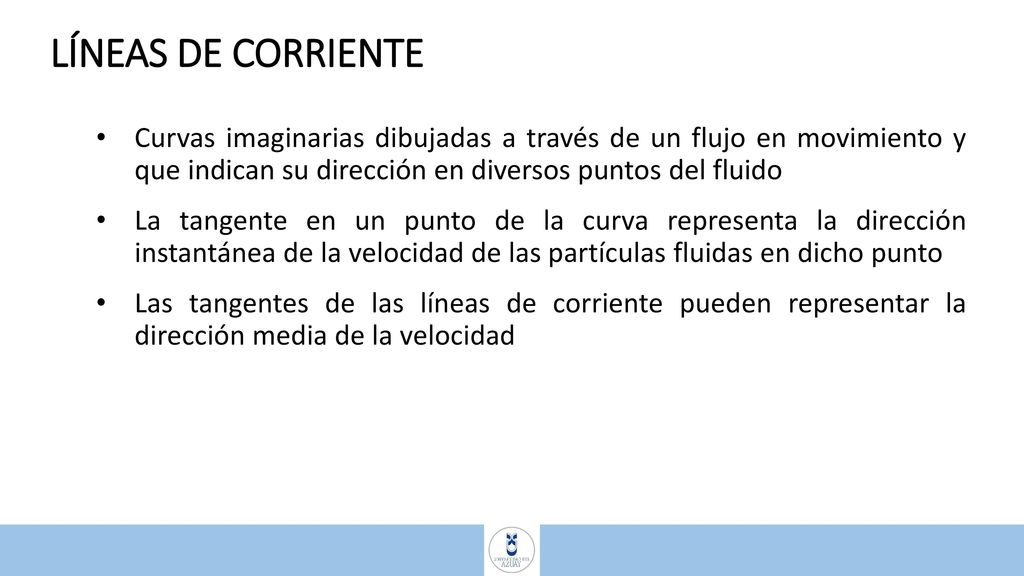

11 LÍNEAS DE CORRIENTE Curvas imaginarias dibujadas a través de un flujo en movimiento y que indican su dirección en diversos puntos del fluido La tangente en un punto de la curva representa la dirección instantánea de la velocidad de las partículas fluidas en dicho punto Las tangentes de las líneas de corriente pueden representar la dirección media de la velocidad

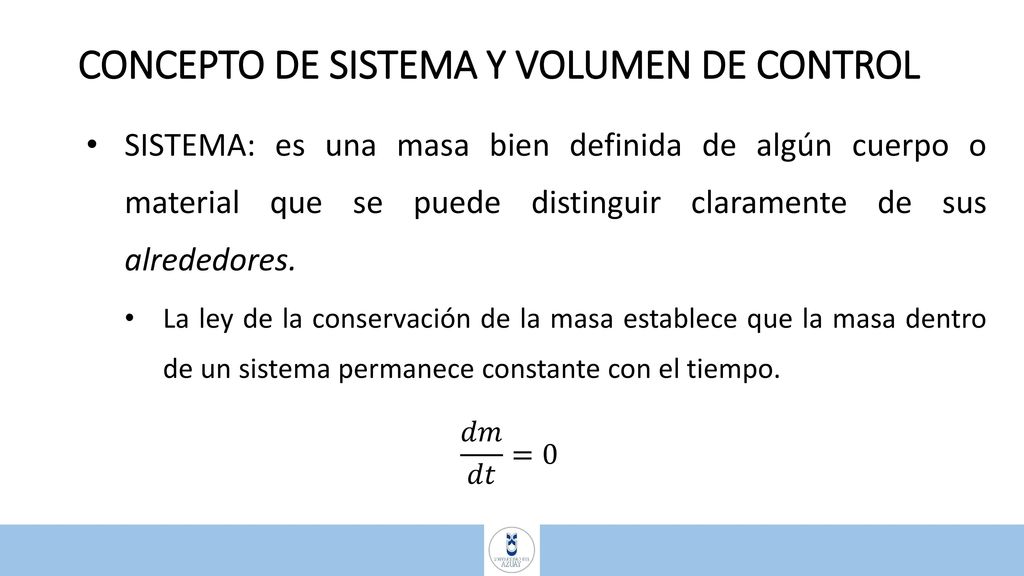

12 CONCEPTO DE SISTEMA Y VOLUMEN DE CONTROL
SISTEMA: es una masa bien definida de algún cuerpo o material que se puede distinguir claramente de sus alrededores. La ley de la conservación de la masa establece que la masa dentro de un sistema permanece constante con el tiempo. 𝑑𝑚 𝑑𝑡 =0

13 CONCEPTO DE SISTEMA Y VOLUMEN DE CONTROL

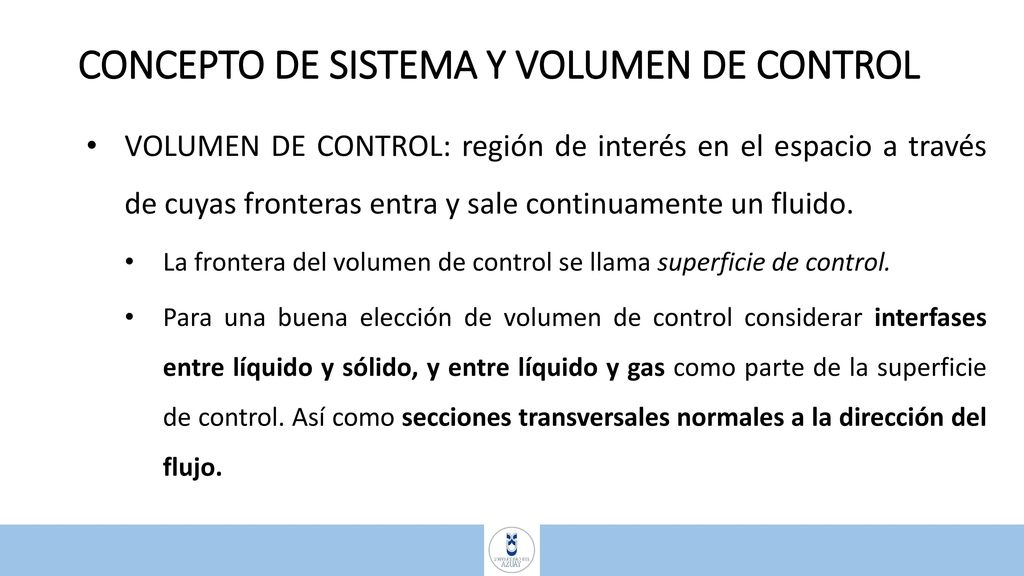

VOLUMEN DE CONTROL: región de interés en el espacio a través de cuyas fronteras entra y sale continuamente un fluido. La frontera del volumen de control se llama superficie de control. Para una buena elección de volumen de control considerar interfases entre líquido y sólido, y entre líquido y gas como parte de la superficie de control. Así como secciones transversales normales a la dirección del flujo.

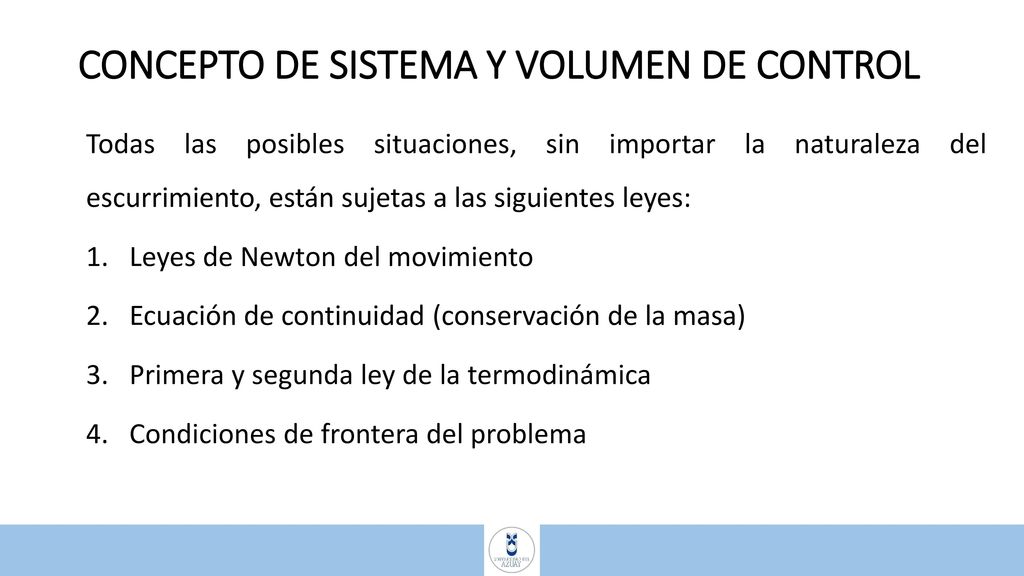

14 CONCEPTO DE SISTEMA Y VOLUMEN DE CONTROL
Todas las posibles situaciones, sin importar la naturaleza del escurrimiento, están sujetas a las siguientes leyes: Leyes de Newton del movimiento Ecuación de continuidad (conservación de la masa) Primera y segunda ley de la termodinámica Condiciones de frontera del problema

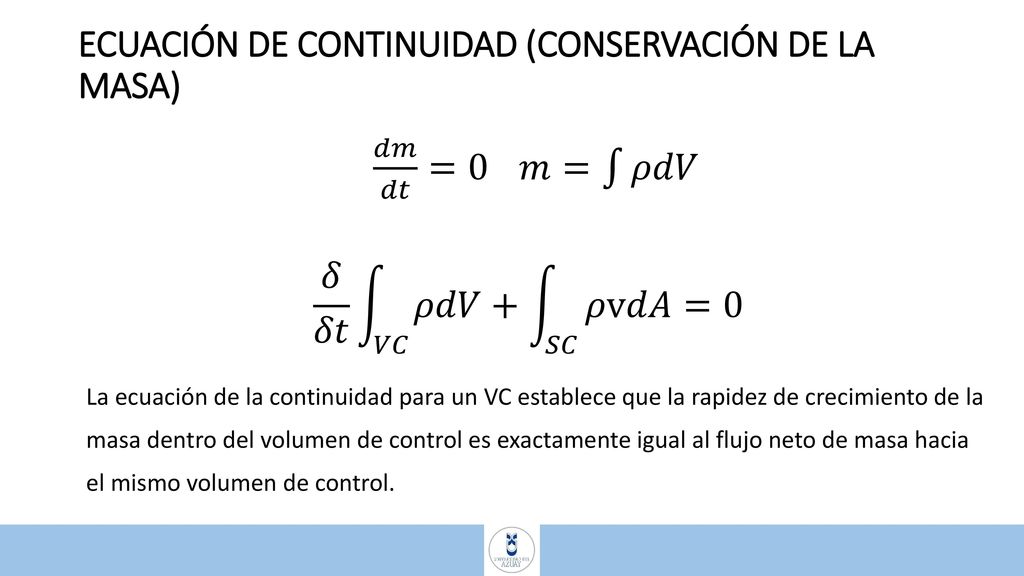

15 ECUACIÓN DE CONTINUIDAD (CONSERVACIÓN DE LA MASA)
𝑑𝑚 𝑑𝑡 =0 𝑚= 𝜌𝑑𝑉 𝛿 𝛿𝑡 𝑉𝐶 𝜌𝑑𝑉 + 𝑆𝐶 𝜌v𝑑𝐴 =0 La ecuación de la continuidad para un VC establece que la rapidez de crecimiento de la masa dentro del volumen de control es exactamente igual al flujo neto de masa hacia el mismo volumen de control.

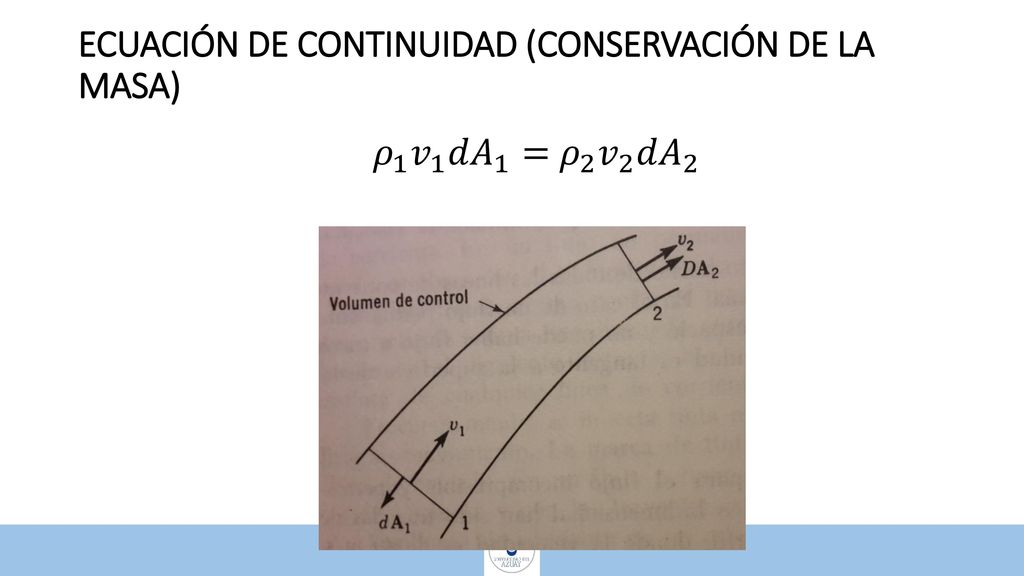

16 ECUACIÓN DE CONTINUIDAD (CONSERVACIÓN DE LA MASA)
𝜌 1 𝑣 1 𝑑𝐴 1 = 𝜌 2 𝑣 2 𝑑𝐴 2

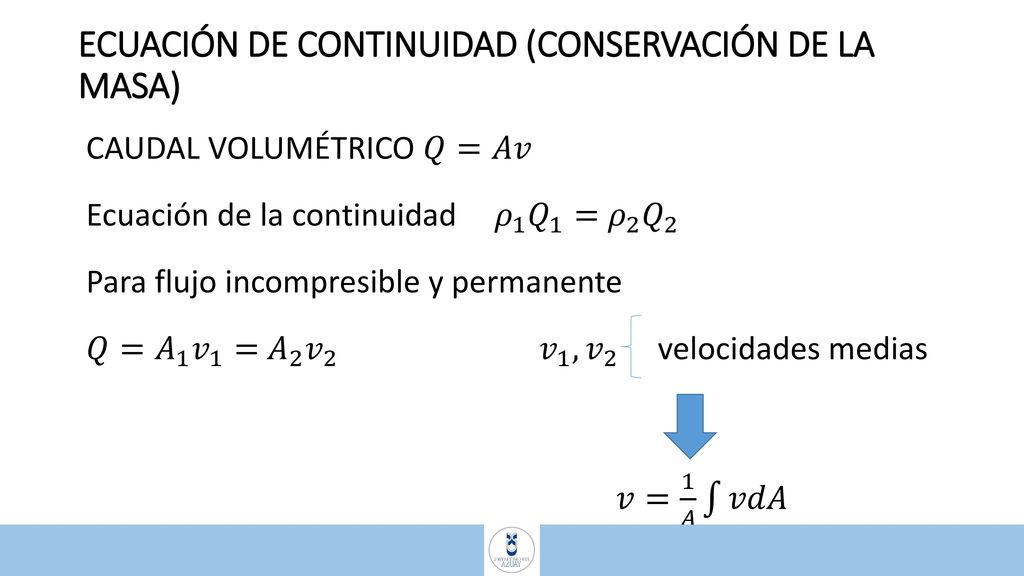

17 ECUACIÓN DE CONTINUIDAD (CONSERVACIÓN DE LA MASA)
CAUDAL VOLUMÉTRICO 𝑄=𝐴𝑣 Ecuación de la continuidad 𝜌 1 𝑄 1 = 𝜌 2 𝑄 2 Para flujo incompresible y permanente 𝑄= 𝐴 1 𝑣 1 = 𝐴 2 𝑣 2 𝑣 1 , 𝑣 2 velocidades medias 𝑣= 1 𝐴 𝑣𝑑𝐴

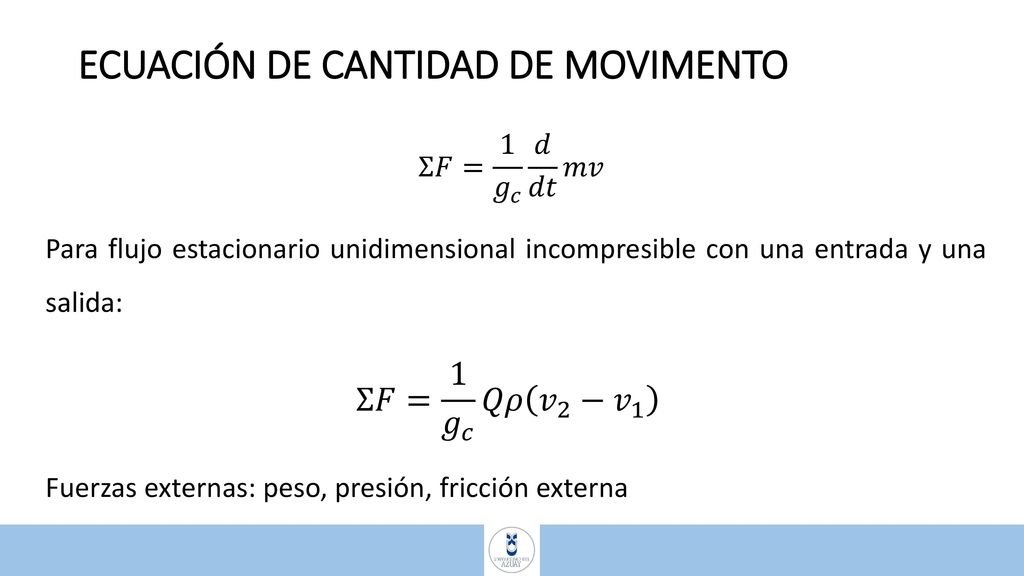

18 ECUACIÓN DE CANTIDAD DE MOVIMENTO
Σ𝐹= 1 𝑔 𝑐 𝑑 𝑑𝑡 𝑚𝑣 Para flujo estacionario unidimensional incompresible con una entrada y una salida: Σ𝐹= 1 𝑔 𝑐 𝑄𝜌 𝑣 2 − 𝑣 1 Fuerzas externas: peso, presión, fricción externa

19 𝑧+ 𝑃 𝛾 + 𝑣 𝑠 2 2𝑔 =𝑐𝑡𝑒 (Energía por unidad de peso)

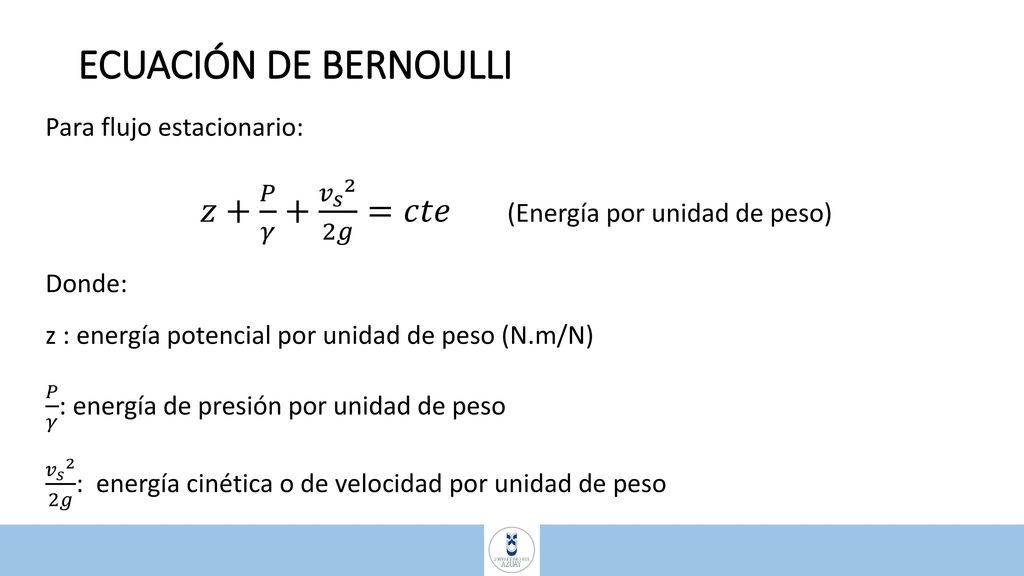

ECUACIÓN DE BERNOULLI Para flujo estacionario: 𝑧+ 𝑃 𝛾 + 𝑣 𝑠 2 2𝑔 =𝑐𝑡𝑒 (Energía por unidad de peso) Donde: z : energía potencial por unidad de peso (N.m/N) 𝑃 𝛾 : energía de presión por unidad de peso 𝑣 𝑠 2 2𝑔 : energía cinética o de velocidad por unidad de peso

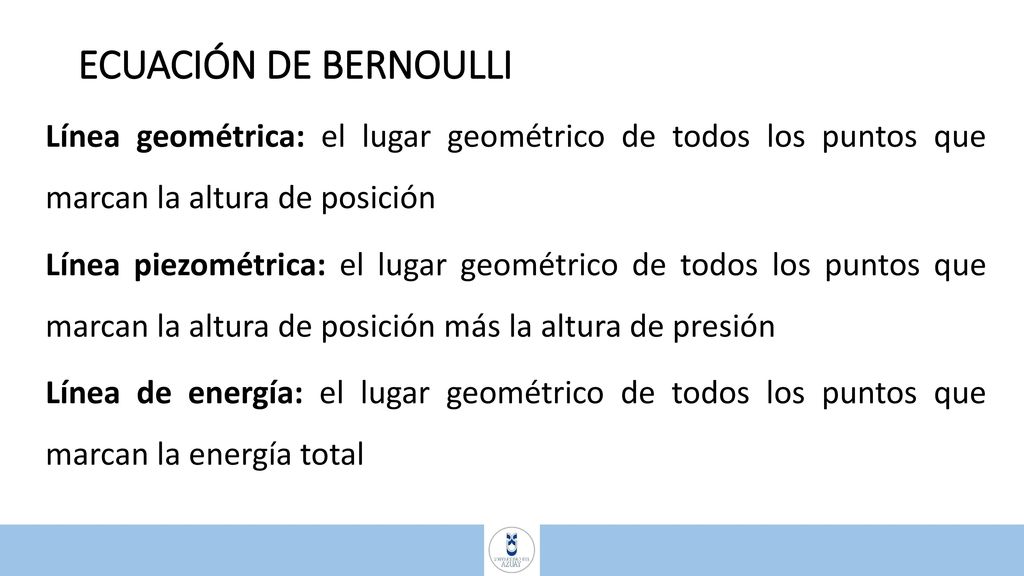

20 ECUACIÓN DE BERNOULLI Línea geométrica: el lugar geométrico de todos los puntos que marcan la altura de posición Línea piezométrica: el lugar geométrico de todos los puntos que marcan la altura de posición más la altura de presión Línea de energía: el lugar geométrico de todos los puntos que marcan la energía total

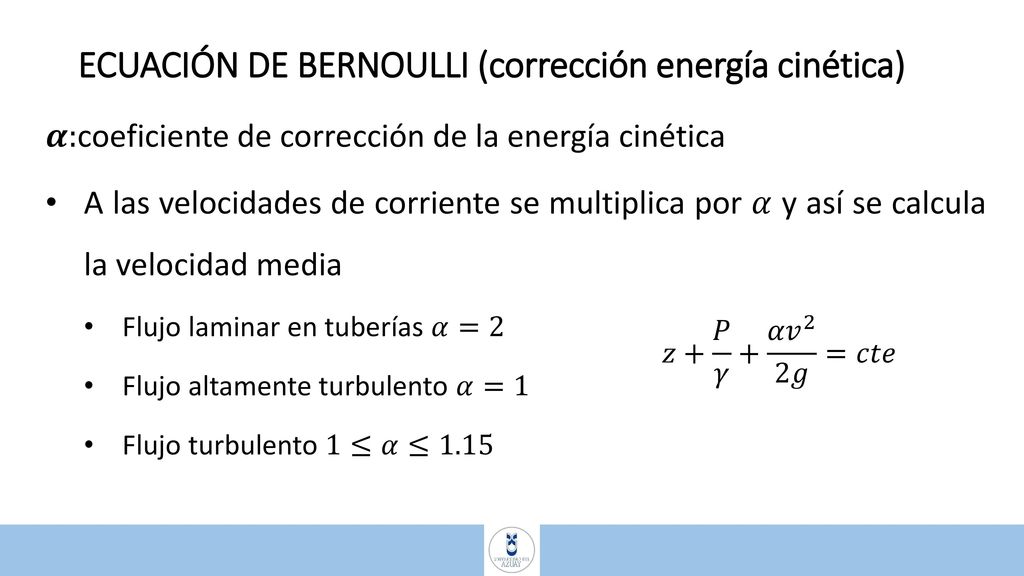

21 ECUACIÓN DE BERNOULLI (corrección energía cinética)
𝜶:coeficiente de corrección de la energía cinética A las velocidades de corriente se multiplica por 𝛼 y así se calcula la velocidad media Flujo laminar en tuberías 𝛼=2 Flujo altamente turbulento 𝛼=1 Flujo turbulento 1≤𝛼≤1.15 𝑧+ 𝑃 𝛾 + 𝛼𝑣 2 2𝑔 =𝑐𝑡𝑒

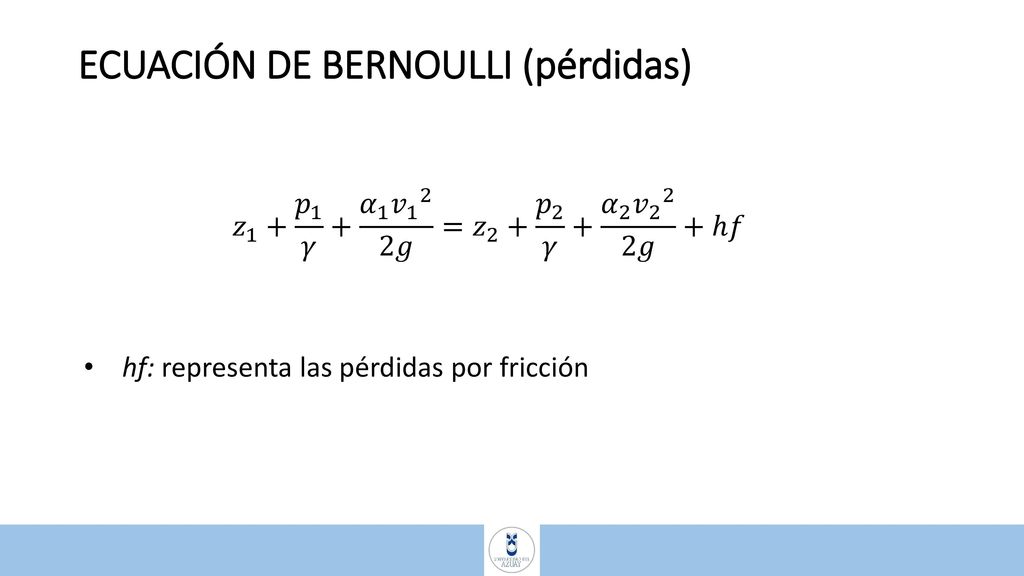

22 ECUACIÓN DE BERNOULLI (pérdidas)
𝑧 1 + 𝑝 1 𝛾 + 𝛼 1 𝑣 𝑔 = 𝑧 2 + 𝑝 2 𝛾 + 𝛼 2 𝑣 𝑔 +ℎ𝑓 hf: representa las pérdidas por fricción

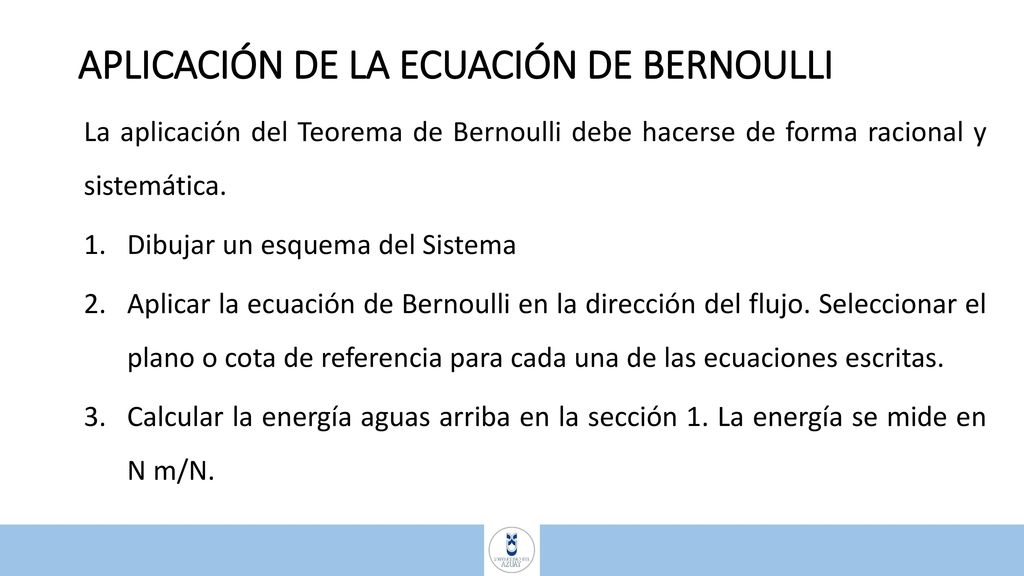

23 APLICACIÓN DE LA ECUACIÓN DE BERNOULLI
La aplicación del Teorema de Bernoulli debe hacerse de forma racional y sistemática. Dibujar un esquema del Sistema Aplicar la ecuación de Bernoulli en la dirección del flujo. Seleccionar el plano o cota de referencia para cada una de las ecuaciones escritas. Calcular la energía aguas arriba en la sección 1. La energía se mide en N m/N.

24 APLICACIÓN DE LA ECUACIÓN DE BERNOULLI

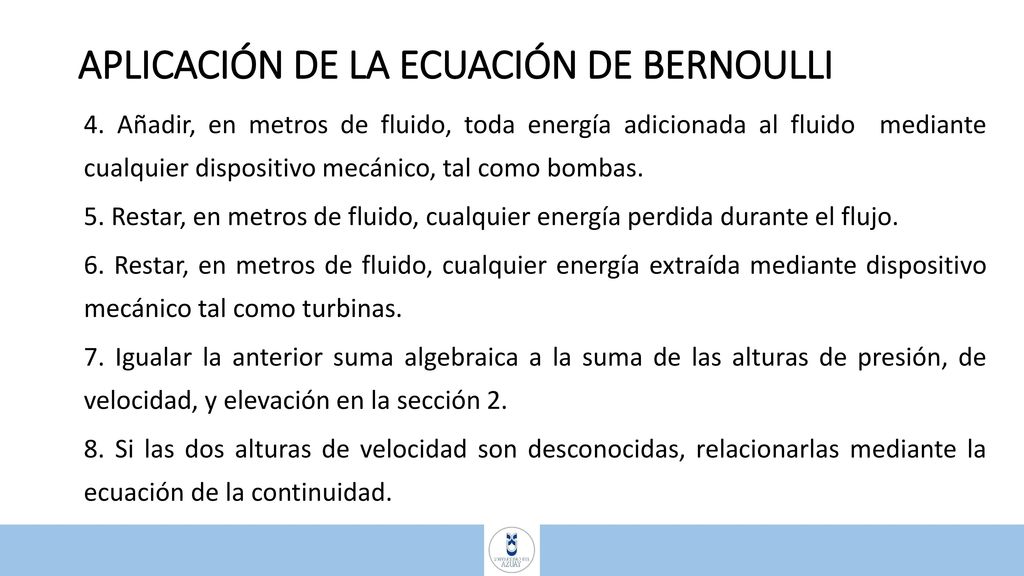

4. Añadir, en metros de fluido, toda energía adicionada al fluido mediante cualquier dispositivo mecánico, tal como bombas. 5. Restar, en metros de fluido, cualquier energía perdida durante el flujo. 6. Restar, en metros de fluido, cualquier energía extraída mediante dispositivo mecánico tal como turbinas. 7. Igualar la anterior suma algebraica a la suma de las alturas de presión, de velocidad, y elevación en la sección Si las dos alturas de velocidad son desconocidas, relacionarlas mediante la ecuación de la continuidad.

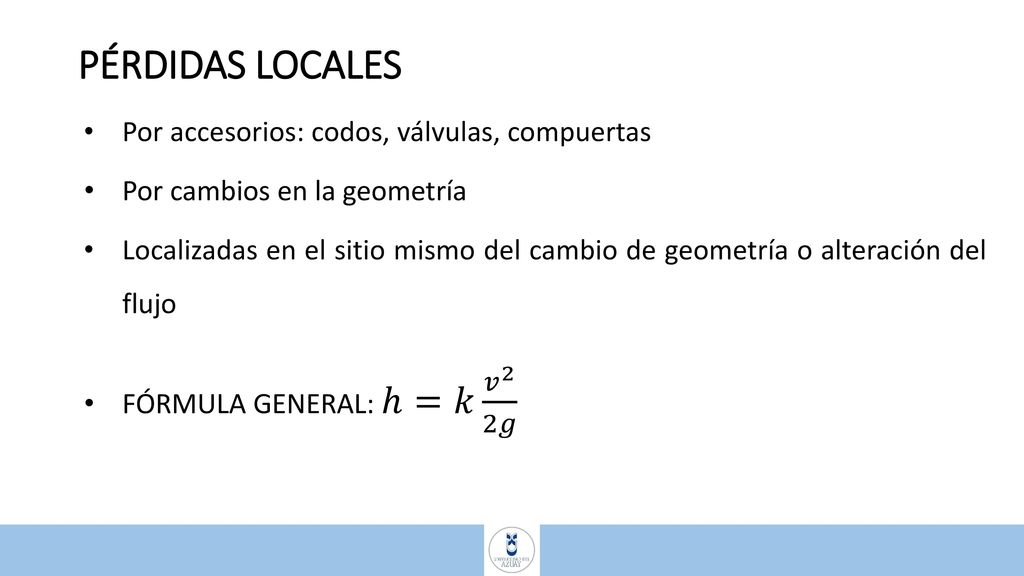

25 PÉRDIDAS LOCALES Por accesorios: codos, válvulas, compuertas
Por cambios en la geometría Localizadas en el sitio mismo del cambio de geometría o alteración del flujo FÓRMULA GENERAL: ℎ=𝑘 𝑣 2 2𝑔

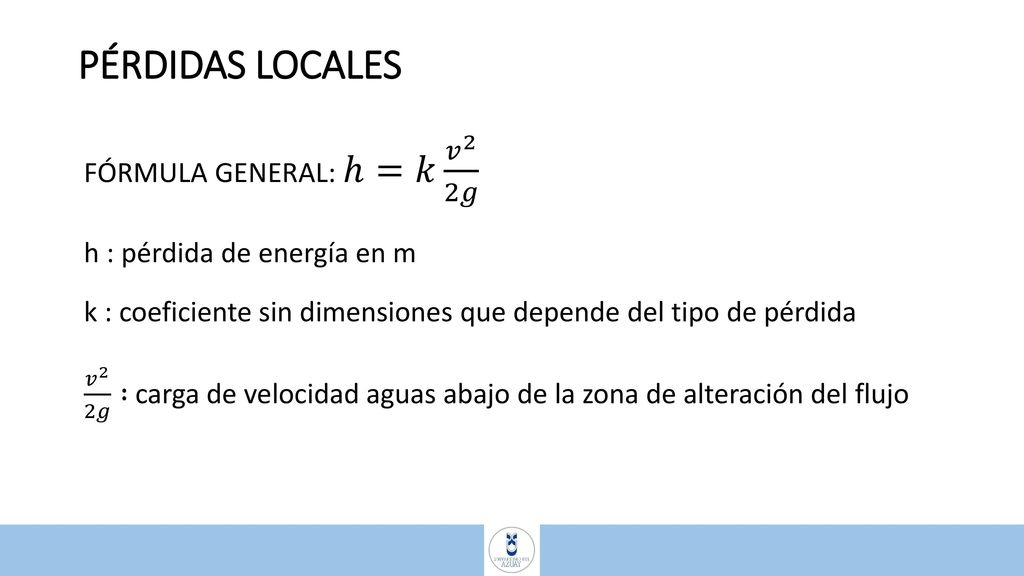

26 PÉRDIDAS LOCALES FÓRMULA GENERAL: ℎ=𝑘 𝑣 2 2𝑔 h : pérdida de energía en m k : coeficiente sin dimensiones que depende del tipo de pérdida 𝑣 2 2𝑔 : carga de velocidad aguas abajo de la zona de alteración del flujo
