FACILIDADES DE SUPERFICIE I

Presentación del tema: "FACILIDADES DE SUPERFICIE I"— Transcripción de la presentación:

1 FACILIDADES DE SUPERFICIE I
PRESENTACIÓN No. 4 Quito, 17 de Octubre del 2016 FACILIDADES DE SUPERFICIE I

2 FACILIDADES DE SUPERFICIE I
CODIGO – PTR714 2016B ING. ALVARO GALLEGOS ERAS, MSc. ESCUELA POLITECNICA NACIONAL FACULTAD DE INGENIERÍA EN GEOLOGÍA Y PETRÓLEOS INGENIERÍA DE PETRÓLEOS

3 FACILIDADES DE SUPERFICIE I

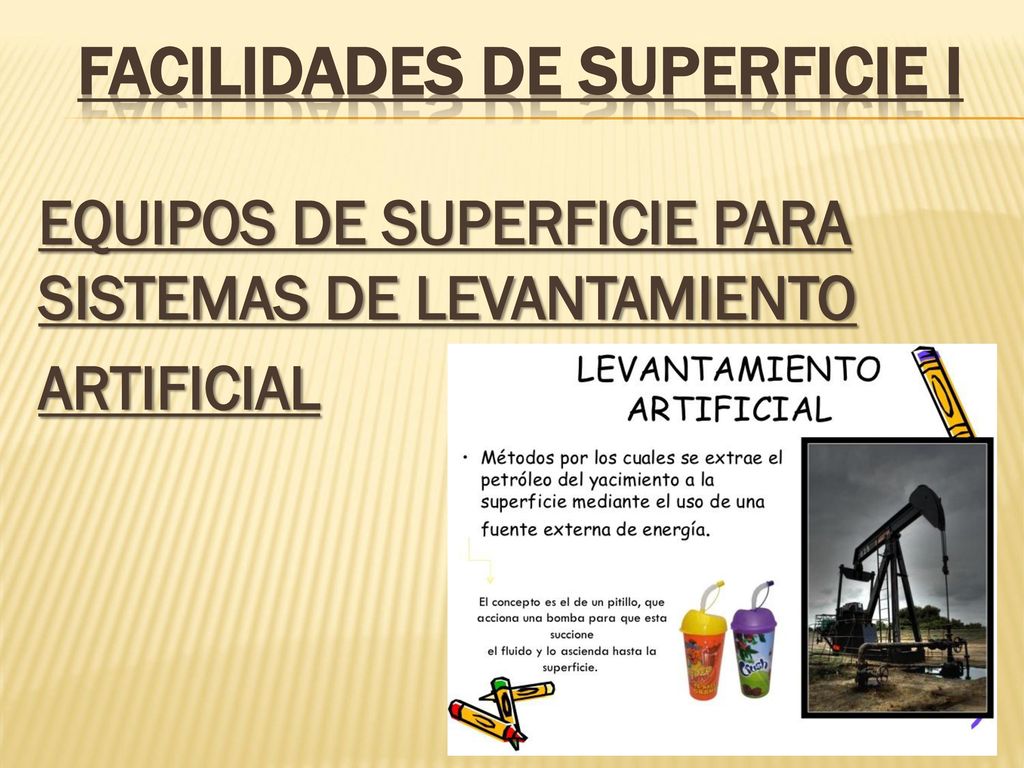

EQUIPOS DE SUPERFICIE PARA SISTEMAS DE LEVANTAMIENTO ARTIFICIAL

4 FACILIDADES DE SUPERFICIE I
Sistemas de levantamiento artificial Bombeo hidráulico Gas lift Bombeo electrosumergible Bombeo mecánico Bombas de Cavidad Progresiva (PCP)

5 Facilidades de Superficie I
Antecedentes (Bombeo Hidráulico): En el área de petróleos, por primera vez en 1875 por Faucett Se basa en la ley de Pascal “que si se ejerce una presión sobre una superficie de un fluido contenido en un recipiente, esta se transmite a todas las superficies del mismo con igual intensidad” Hace posible transmitir potencia desde un punto central a cualquier número de pozos

6 FACILIDADES DE SUPERFICIE I
PARÁMETROS PARA EL DISEÑO Datos del pozo Información del reservorio Propiedades del fluido Datos de producción Diagrama del pozo Tamaño de tubería de revestimiento y peso Tamaño de tubería de producción y peso Profundidad de asentamiento de tubería de revestimiento Intervalo de perforaciones Inclinación y dirección del pozo

7 FACILIDADES DE SUPERFICIE I

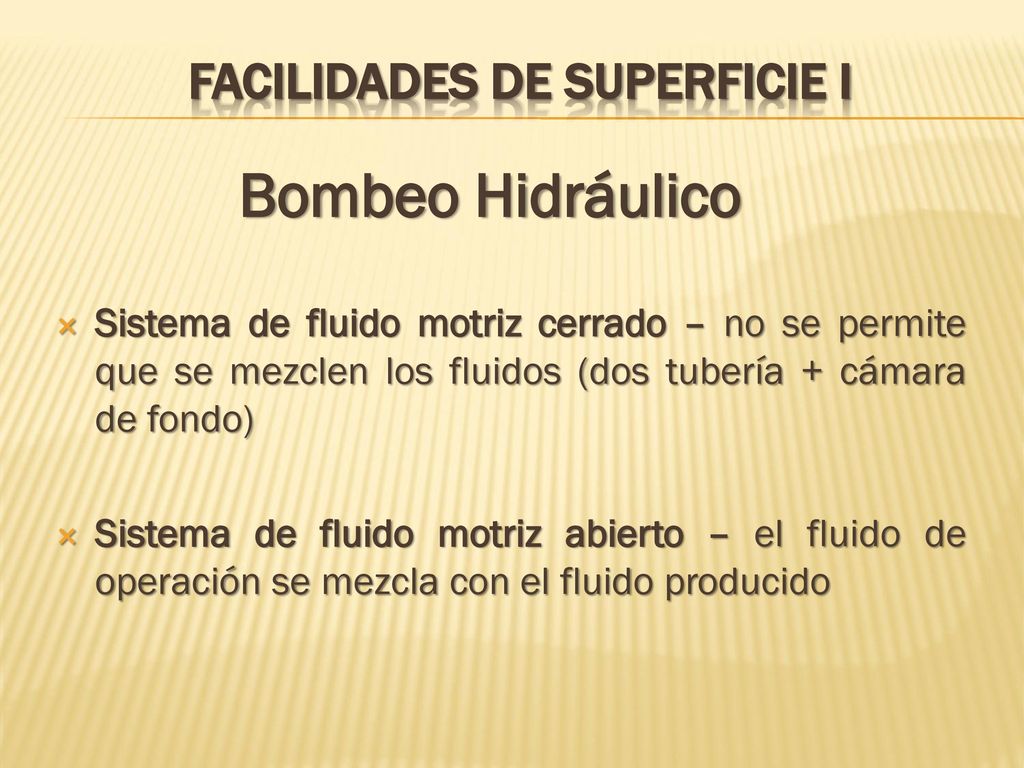

Bombeo Hidráulico Sistema de fluido motriz cerrado – no se permite que se mezclen los fluidos (dos tubería + cámara de fondo) Sistema de fluido motriz abierto – el fluido de operación se mezcla con el fluido producido

8 FACILIDADES DE SUPERFICIE I

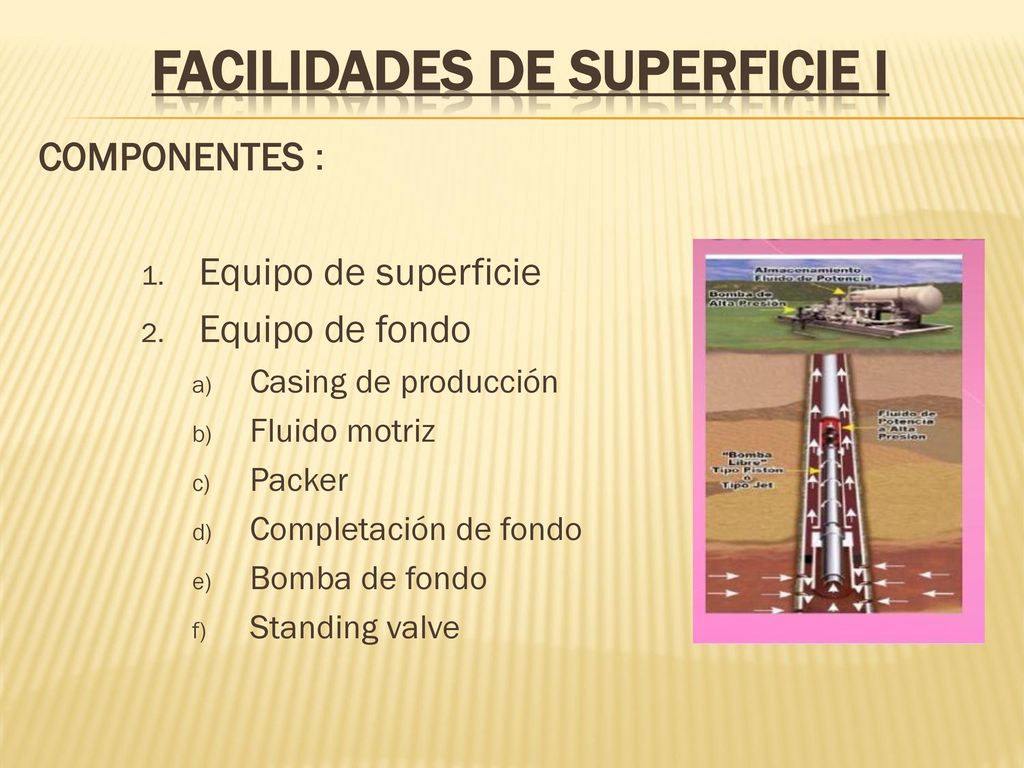

COMPONENTES : Equipo de superficie Equipo de fondo Casing de producción Fluido motriz Packer Completación de fondo Bomba de fondo Standing valve

9 FACILIDADES DE PRODUCCIÓN
BOMBAS DE FONDO Bomba hidráulica tipo pistón Bomba hidráulica tipo jet Revisar enlace -

10 FACILIDADES DE PRODUCCIÓN
Equipo de superficie para bombeo hidráulico Cabezal del pozo Líneas de succión y descarga Bota y Tanque de almacenamiento de fluido de potencia Equipo motriz (bomba y motor) Bombas de alimentación (Booster) Múltiple de control (manifold) Separador y Desarenador Medidores de gas y crudo Tableros de control LUBRICADOR VALVULA DE CUATRO VÍAS S. C. I.

11 FACILIDADES DE SUPERFICIE I
MTU (MOBILE TEST UNIT) Unidad de superficie compacta y que generalmente se utiliza para implementar bombeo hidráulico en un solo pozo, cuya ubicación es distante de las instalaciones centrales.

12 Facilidades de superficie i
MTU:

13 Facilidades de superficie i
Componentes de una MTU Bomba de alta presión con su Bomba Booster Sistema de separación (separador) Bomba de Inyección de Químicos Sistema de Medición de Gas de Placa y Contador para el crudo (Flow Meter) Amortiguadores de presión (Dámperes) Tablero de Control (Murphy) Todo montado en un skid Tanque pequeño de almacenamiento para crudo.

14 Facilidades de superficie I
VENTAJAS DEL BOMBEO HIDRÁULICO: No tiene partes móviles Capacidad para altos caudales Sistema bomba libre o recuperada con wire line Puede operar en pozos desviados Tolerante a solidos, fluidos corrosivos y alto GOR Adaptable a niples con orificios o camisas Reparable en sitio. Bajo mantenimiento, fácil Excelente para producir fluidos viscosos Puede instalarse en áreas reducidas.

15 FACILIDADES DE SUPERFICIE I

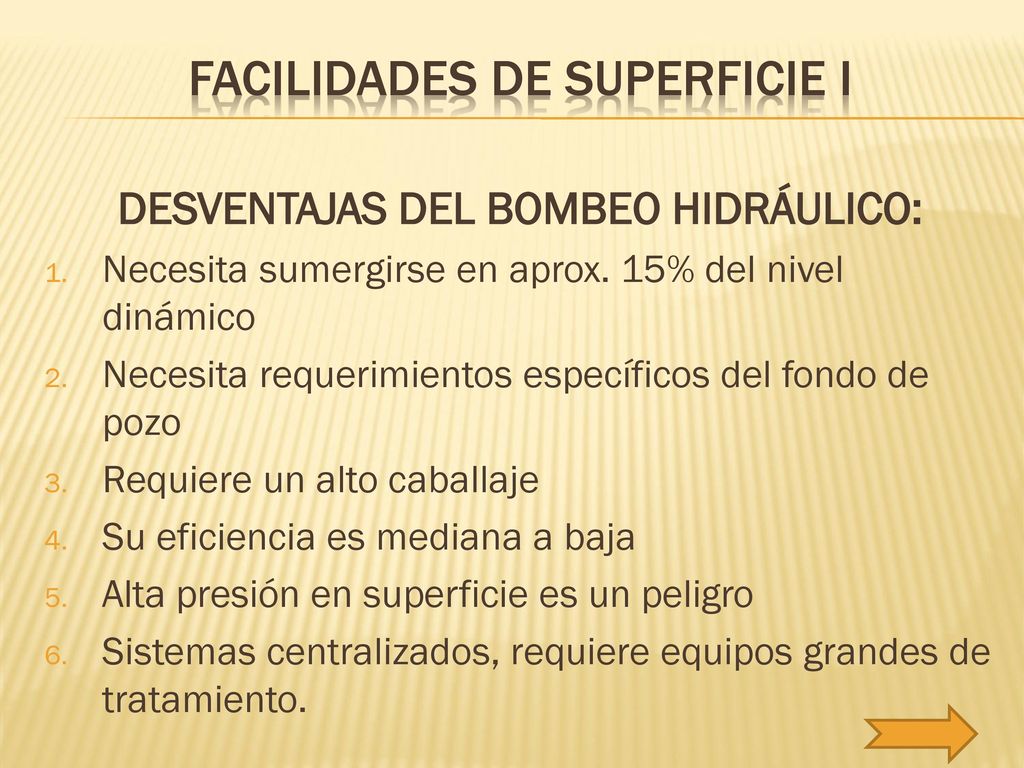

DESVENTAJAS DEL BOMBEO HIDRÁULICO: Necesita sumergirse en aprox. 15% del nivel dinámico Necesita requerimientos específicos del fondo de pozo Requiere un alto caballaje Su eficiencia es mediana a baja Alta presión en superficie es un peligro Sistemas centralizados, requiere equipos grandes de tratamiento.

16 FACILIDADES DE PRODUCCIÓN I
Revisar el enlace adjunto (BES):

17 FACILIDADES DE SUPERFICIE I

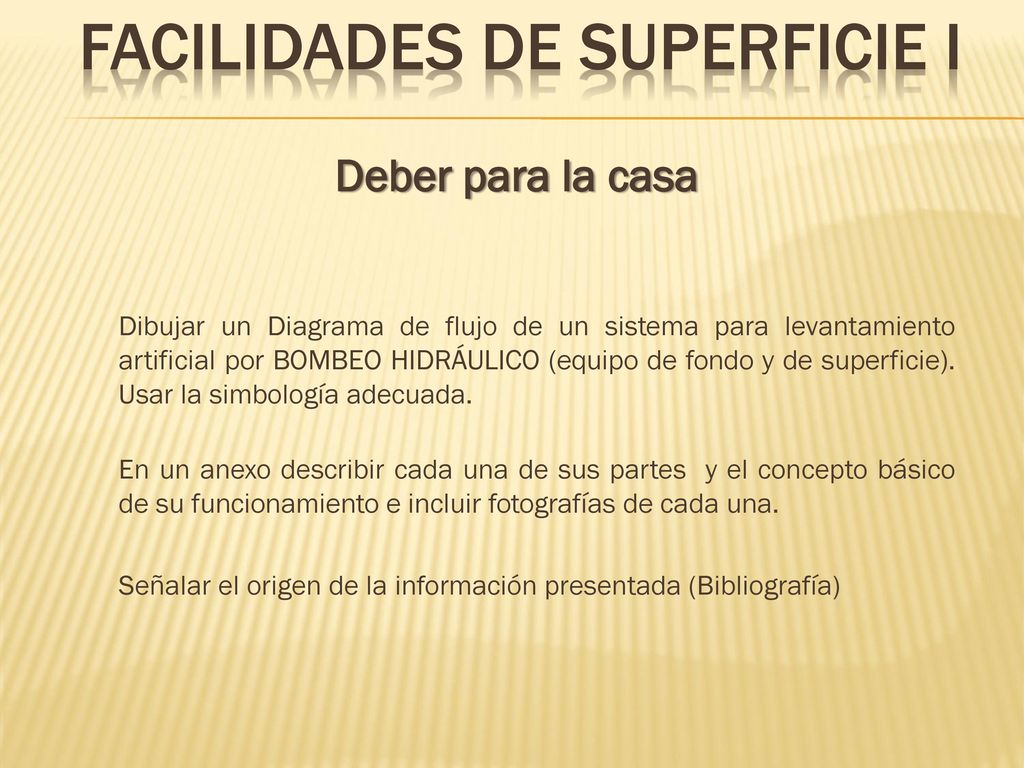

Deber para la casa Dibujar un Diagrama de flujo de un sistema para levantamiento artificial por BOMBEO HIDRÁULICO (equipo de fondo y de superficie). Usar la simbología adecuada. En un anexo describir cada una de sus partes y el concepto básico de su funcionamiento e incluir fotografías de cada una. Señalar el origen de la información presentada (Bibliografía)

18 FACILIDADES DE SUPERFICIE I
¿ PREGUNTAS ? ¡GRACIAS!
