INGENIERIA PARA OPERAR UNA RED HFC – ING. LUIS F
INGENIERIA PARA OPERAR UNA RED HFC – ING. LUIS F. CIFUENTES SALES ENGINEER PURCHASING SERVICES GROUP MIAMI, FL. TEL
2
EVALUACION DEL PROYECTO
1) Estudio de Mercado: Definición exacta de áreas de servicio, tipos de servicios y cuantificación de usuarios 2) Apropiación Tecnológica: La base el estudio de Mercado, me permite definir que tipo de tecnología usar, adaptar a la demanda y al medio Segmentación - Escalabilidad 3) Unidades de Negocio: Inversión por Nodos Ing. Luis F Cifuentes.
3
Estudio De Mercado: “Radiografía de mi Ciudad”
Ing. Luis F Cifuentes.
4
Apropiación Tecnológica
Apropiación = Adaptación al Medio Economía Demanda Retorno Inversión Red Flexible para Actualizar y Crecer Nuevo vs Reconstruido La Demanda del Rfb ha crecido, Cuidado con Suministro de Repuestos, ver que generación comprar No generar Popurrí de Tecnología Ing. Luis F Cifuentes.
5
Ing. Luis F Cifuentes. catv20@hotmail.com
“Unidades De Negocio” Ing. Luis F Cifuentes.
6

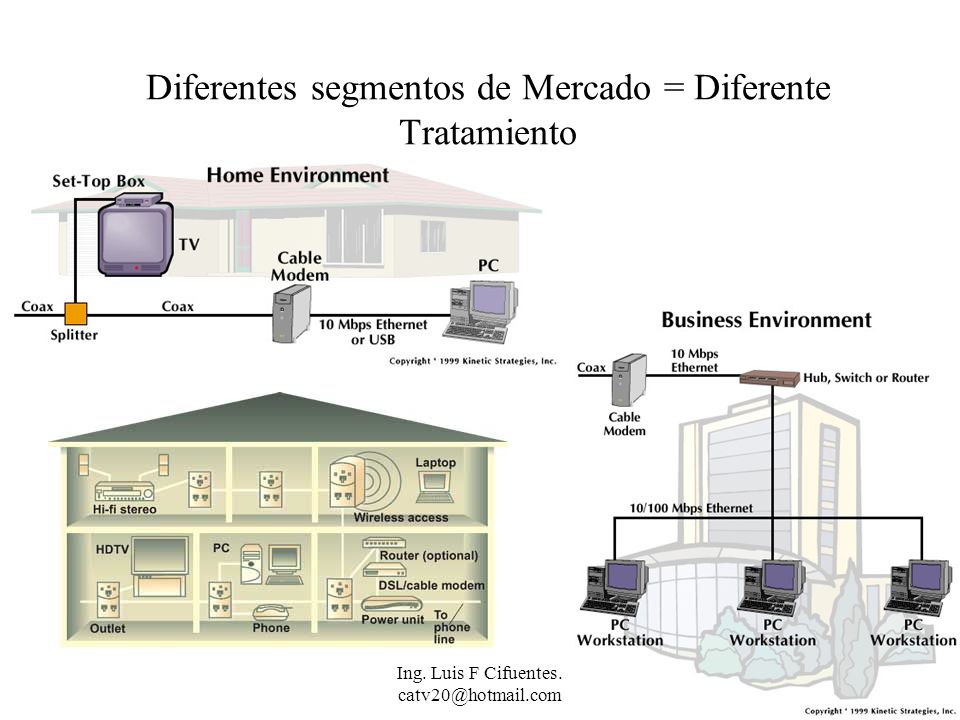

Diferentes segmentos de Mercado = Diferente Tratamiento
Ing. Luis F Cifuentes.
7
Ing. Luis F Cifuentes. catv20@hotmail.com
BASES DE DATOS Resultados de: Proceso de Walk Out Diseño Construcción Estudios de Mercado Ing. Luis F Cifuentes.
8
Ing. Luis F Cifuentes. catv20@hotmail.com
Información Obtenida: Base de Datos y Operación directamente proporcional a la dimensión del sistema de CATV Usuarios (ID) Ubicación Tipo de Servicio Perfil (Freq Pago) Activos WO Planos Cartográficos Diseños (#n postes, balanceo, etc) Segmentación Mercado Perfiles Zonas Criticas Unidades de Negocio Otros Inventarios Catálogos Proyectos (proyecciones compras) Mtto prev y correctivo Ing. Luis F Cifuentes.
9
APOYO DE LA INFORMACION DE ING EN LA OPERACION
#n Postes - Ubicación Planos de Diseño – Balanceo, Mantenimiento Censos – Ubicación, Perfiles, Facturación Ing. Luis F Cifuentes.
10
Ing. Luis F Cifuentes. catv20@hotmail.com
Walk Out Ing. Luis F Cifuentes.
11
Ing. Luis F Cifuentes. catv20@hotmail.com

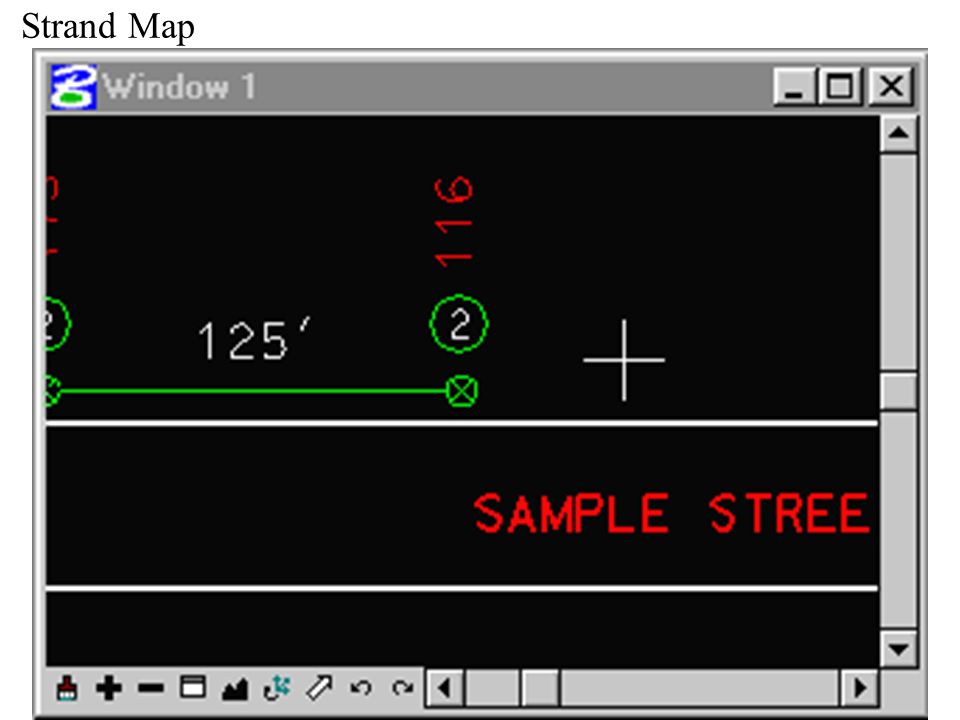

Strand Map Ing. Luis F Cifuentes.
12
Ing. Luis F Cifuentes. catv20@hotmail.com
Diseño 1 Ing. Luis F Cifuentes.
13
Ing. Luis F Cifuentes. catv20@hotmail.com
Diseño 2 Ing. Luis F Cifuentes.
14
Ing. Luis F Cifuentes. catv20@hotmail.com
Rompecabezas Armado Integración a través de Sistemas Focus Icoms CADIX Ing. Luis F Cifuentes.
15
Ing. Luis F Cifuentes. catv20@hotmail.com
Sistemas De Operación Ing. Luis F Cifuentes.
16
Sistema Bien Enlazado... (Sistemático)
Mayores probabilidades de control Piratería Quejas y Reclamos Calidad Confiabilidad No necesariamente con grandes inversiones, ajustarse al medio, Sistemático con herramientas económicas.... Sistemático con herramientas poderosas (MSO’s Nuestra meta final !!) Ing. Luis F Cifuentes.
17
PREPARARSE Y PENSAR EN EL FUTURO
Ajustarse a los requerimientos del futuro... Mi red es el medio Los equipos activos mutables Los extremos expandibles – Fronteras abiertas Hardware + Software (Docsis) Ing. Luis F Cifuentes.
18
Ing. Luis F Cifuentes. catv20@hotmail.com

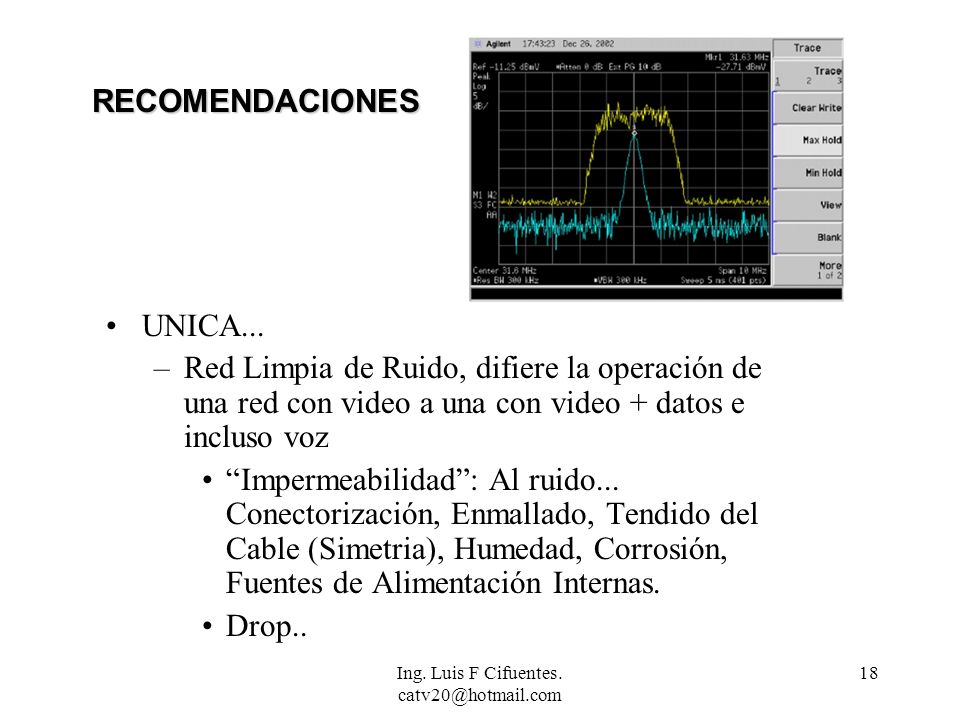

RECOMENDACIONES UNICA... Red Limpia de Ruido, difiere la operación de una red con video a una con video + datos e incluso voz “Impermeabilidad”: Al ruido... Conectorización, Enmallado, Tendido del Cable (Simetria), Humedad, Corrosión, Fuentes de Alimentación Internas. Drop.. Ing. Luis F Cifuentes.
19
Ing. Luis F Cifuentes. catv20@hotmail.com
CM Portadora Máximo cuidado con el retorno !! Tipos De Ruido CPD: Common Path Distortion ELECTRICO TERMICO CLIPING Ing. Luis F Cifuentes.
20
Ing. Luis F Cifuentes. catv20@hotmail.com
CPD Pulsos c/ 6 MHz (Diodal). Corrosión Material: Fuga e Ingreso de Señal Ing. Luis F Cifuentes.
21
Ing. Luis F Cifuentes. catv20@hotmail.com
Ruido Eléctrico Pulsos periodo no determinado, forma senoidal Tierras, Acometidas Radiantes (Mal corte) Ing. Luis F Cifuentes.
22
Ing. Luis F Cifuentes. catv20@hotmail.com
Térmico Levanta piso de ruido que se no se observa a partir de los 40 MHz Calentamiento de equipos activos Ing. Luis F Cifuentes.
23
Ing. Luis F Cifuentes. catv20@hotmail.com

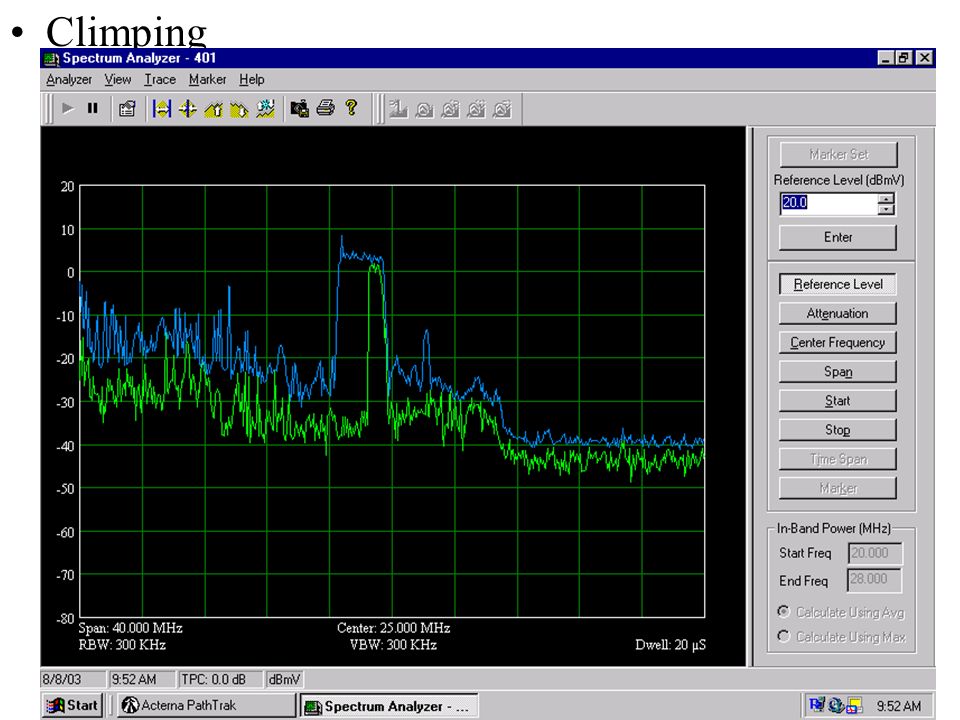

Climping Levanta el piso de ruido pero esta por encima de 40 MHz, no lo corta el diplexor Saturación = Térmico Ing. Luis F Cifuentes.
24
Ing. Luis F Cifuentes. catv20@hotmail.com
Fuentes De Ruido Ing. Luis F Cifuentes.
25
Ing. Luis F Cifuentes. catv20@hotmail.com

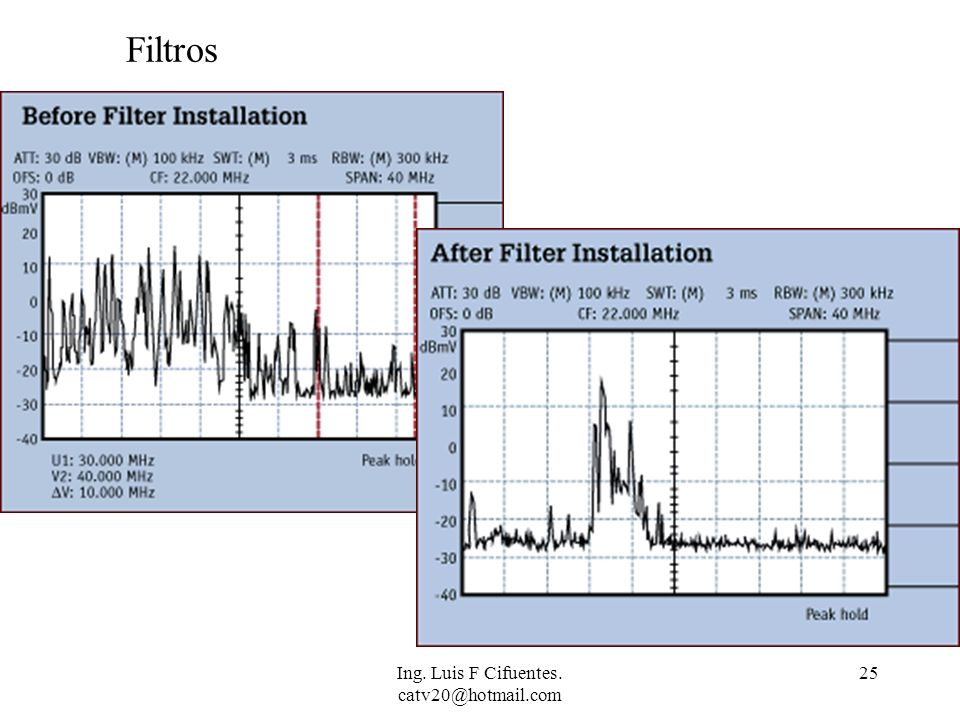

Filtros Ing. Luis F Cifuentes.
26
Validación de un Nodo sin Ruido
Diferencia Mayor a 30 dB en QPSK (19 min.) Por encima de 15 Mhz. = Nivel Máx. en Portadora a 23 MHz – Nivel Max en Curva Promedio en cualquier Freq. Ing. Luis F Cifuentes.
27
HERRAMIENTAS NECESARIAS PARA BUENA OPERACION
Analizador de Espectro Medidores de Campo con Opciones de Sweep (Barrido) Software y Equipos de Monitoreo y Gestión. HERRAMIENTAS NECESARIAS PARA BUENA OPERACION Ing. Luis F Cifuentes.
28
Ing. Luis F Cifuentes. catv20@hotmail.com
29
GRACIAS !! POR SU ATENCION !!
Ing. Luis F Cifuentes.
