1 Riesgo eléctrico

2 Objetivos Generar conciencia en los estudiantes sobre los riesgos eléctricos. Conocer los efectos. Reconocer situaciones de riesgos y evitarlas.

3 Corriente eléctrica La materia esta constituida por Átomos, estos a su vez por protones (carga positiva), neutrones(sin carga), electrones (carga negativa) Los electrones se encuentran en movimiento, el flujo que generan de un átomo a otro es la electricidad. Para generar el flujo de electrones se requiere energía, que se obtiene de diversas formas frotamiento, presión, calor, luz, magnetismo y reacciones químicas.

4 Generación de electricidad
La química (pila, en mínimas cantidades); El magnetismo (alternador o dínamo); La luz (fotovoltaica); Ley de Faraday: cuando se mueve un conductor eléctrico en el seno de un campo magnético aparece una corriente eléctrica por dicho conductor. En una central eléctrica se genera la corriente haciendo girar grandes turbinas con energía de distintas fuentes; hidráulica, térmica, nuclear, eólica.

5 Contacto eléctrico directo

6 Contacto eléctrico indirecto

7 Sistemas de protección eléctrica
Llaves termomagneticas (protege la instalación y artefactos). Disyuntor diferencial (protege personas)

8 Llave térmica La llave térmica censa permanentemente la temperatura de los cables y, cuando registra una temperatura elevada que pone en riesgo la instalación, abre el circuito en forma automática. Las llaves termomagneticas tambien conocidas como llaves termica operan con dos operan con dos unidades. Unidad termica, protege ante sobrecarga Unidad magnetica, protege de cortocircuitos

9 Disyuntor diferencial
Un interruptor diferencial, también llamado disyuntor diferencial o simplemente disyuntor, es un dispositivo electromecánico que se coloca en las instalaciones eléctricas con el fin de proteger a las personas de la electrocución causada por falta de aislamiento de los artefactos que se estén utilizando.

10 Características del disyuntor
Esta protección censa permanentemente la corriente que circula por los dos cables. Y no le importa cuánto circula: sólo le importa que la intensidad sea la misma en ambos cables. Cuando aparece una corriente de fuga, una persona toca alguna parte con tensión, esta descarga a tierra, en vez de por el neutro, en este momento el disyuntor abre el circuito. Típicamente, cortan la corriente cuando leen una diferencia de 30 mA. Es recomendable probar el disyuntor cada mes presionando el botón marcado con una “T” (test). El dispositivo debería cortar la corriente y luego restablecerla al presionar el botón de nuevo. Si no ocurriera así, contacte a un electricista

11 Puestas a tierra (PAT) Es un cable a tierra conectado a una jabalina vinculado fisicamente al suelo, donde se disipan las descargas eléctricas. En términos generales, la normativa obliga a que todos los tomacorrientes de la instalación eléctrica estén conectados al pozo de tierra. Este pozo es el que alberga el electrodo o jabalina, y usualmente se ubica en una parte externa de la instalación eléctrica, donde exista tierra sujeta constantemente a la acción de la humedad.

12 Totalmente prohibido Además de los adaptadores, otra tentación que debe evitar es la de los enchufes triples. Al igual que los primeros, los triples eliminan la protección de la descarga a tierra. Y no sólo eso. El enchufar varios aparatos eléctricos en un mismo tomacorriente provoca una sobrecarga que vuelve inestable la conexión y puede generar serios accidentes.

13 Riesgos eléctricos Efectos de la electricidad
Fibrilación ventricular Tetanizacion de los musculos Asfixia

14 Quemaduras

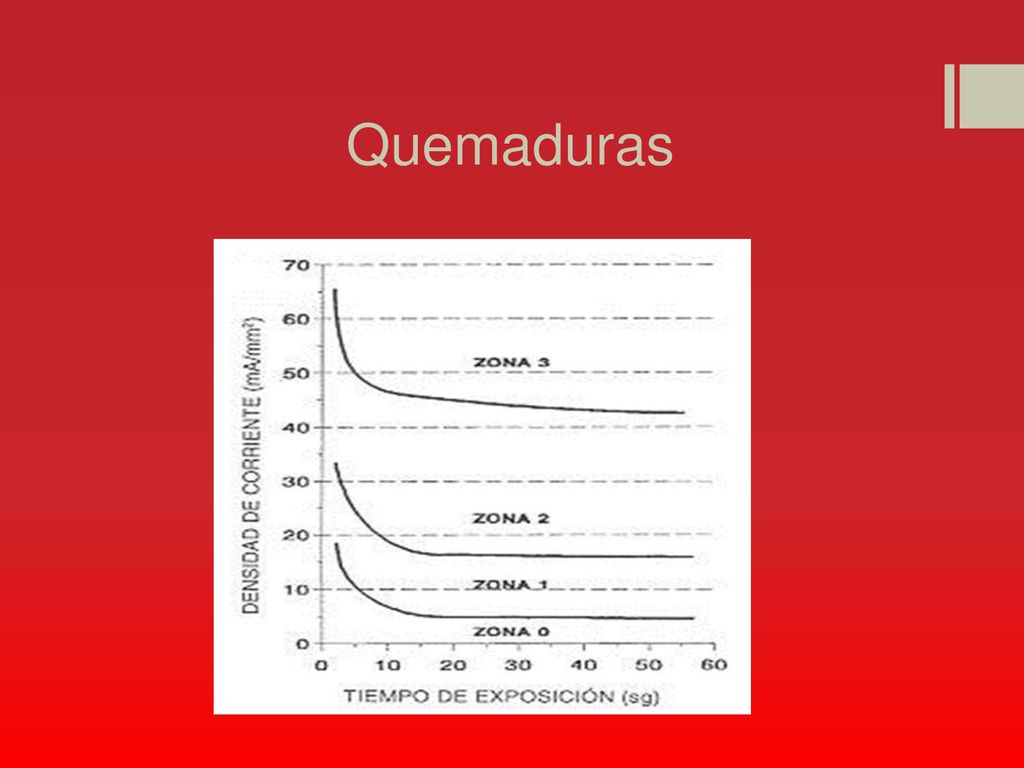

15 Zonas de quemaduras Zona 0: habitualmente no hay alteración de la piel, salvo que el tiempo de exposición sea de varios segundos, en cuyo caso, la piel en contacto con el electrodo puede tomar un color grisáceo con superficie rugosa. Zona 1: se produce un enrojecimiento de la piel con una hinchazón en los bordes donde estaba situado el electrodo. Zona 2: se provoca una coloración parda de la piel que estaba situada bajo el electrodo. Si la duración es de varias decenas de segundos se produce una clara hinchazón alrededor del electrodo. Zona 3: se puede provocar una carbonización de la piel.

16 Efectos de la electricidad comprendida entre 15 y 100 Hz

17 Zona 1: habitualmente ninguna reacción.
Zona 2: habitualmente ningún efecto fisiológico peligroso. Zona 3: habitualmente ningún daño orgánico. Con duración superior a 2 segundos se pueden producir contracciones musculares dificultando la respiración, paradas temporales del corazón sin llegar a la fibrilación ventricular. Zona 4: riesgo de paro cardíaco por: fibrilación ventricular, parada respiratoria, quemaduras graves,...

18

19 Repaso Que protege el disyuntor? Que protege la llave térmica?
Para que sirve la puesta a tierra? Como se si tengo disyuntor en mi casa? Que tengo que hacer con el disyuntor una vez al mes? A partir de que intensidad se produce la fibrilación ventricular? Y la asfixia? Que tipo de quemaduras comprometen a la persona? Traer una fotografía de la llave termomagnetica y disyuntor diferencial del tablero.
