1 SOLICITUD CAMBIO DE PARÁMETROS UNIDAD 3 ALTO ANCHICAYÁ FALLA GENERADOR

2 SOLICITUD DE CAMBIO DE PARÁMETROS OPERATIVOS U3 ALTO ANCHICAYÁ
Con base en el acuerdo CNO 497, el cual reglamenta el procedimiento para cambio de parámetros técnicos, EPSA presentó solicitud de cambio de parámetros para la U3 del Alto Anchicayá ante el CND, el cual emitió concepto favorable según comunicación No del 21 de octubre y recomendó la presentación de dichos cambios ante el SEE, CO y el CNO para la expedición del acuerdo correspondiente

3 SOLICITUD DE CAMBIO DE PARÁMETROS OPERATIVOS U3 ALTO ANCHICAYÁ

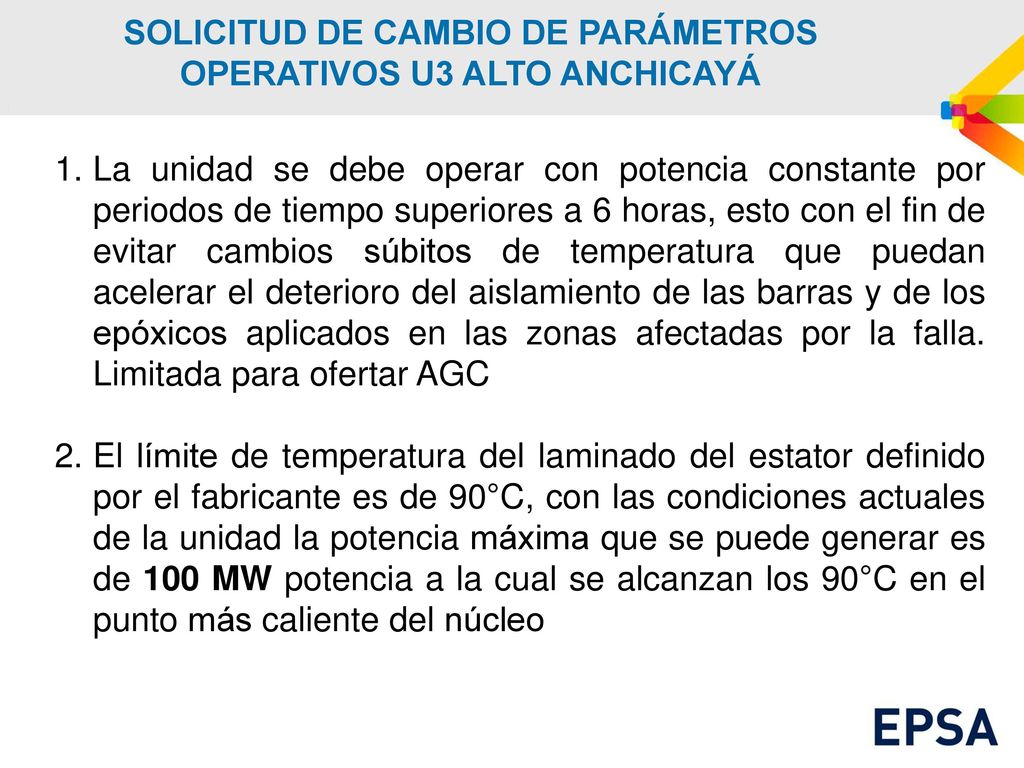

La unidad se debe operar con potencia constante por periodos de tiempo superiores a 6 horas, esto con el fin de evitar cambios súbitos de temperatura que puedan acelerar el deterioro del aislamiento de las barras y de los epóxicos aplicados en las zonas afectadas por la falla. Limitada para ofertar AGC El límite de temperatura del laminado del estator definido por el fabricante es de 90°C, con las condiciones actuales de la unidad la potencia máxima que se puede generar es de 100 MW potencia a la cual se alcanzan los 90°C en el punto más caliente del núcleo

4 SOLICITUD DE CAMBIO DE PARÁMETROS OPERATIVOS U3 ALTO ANCHICAYÁ

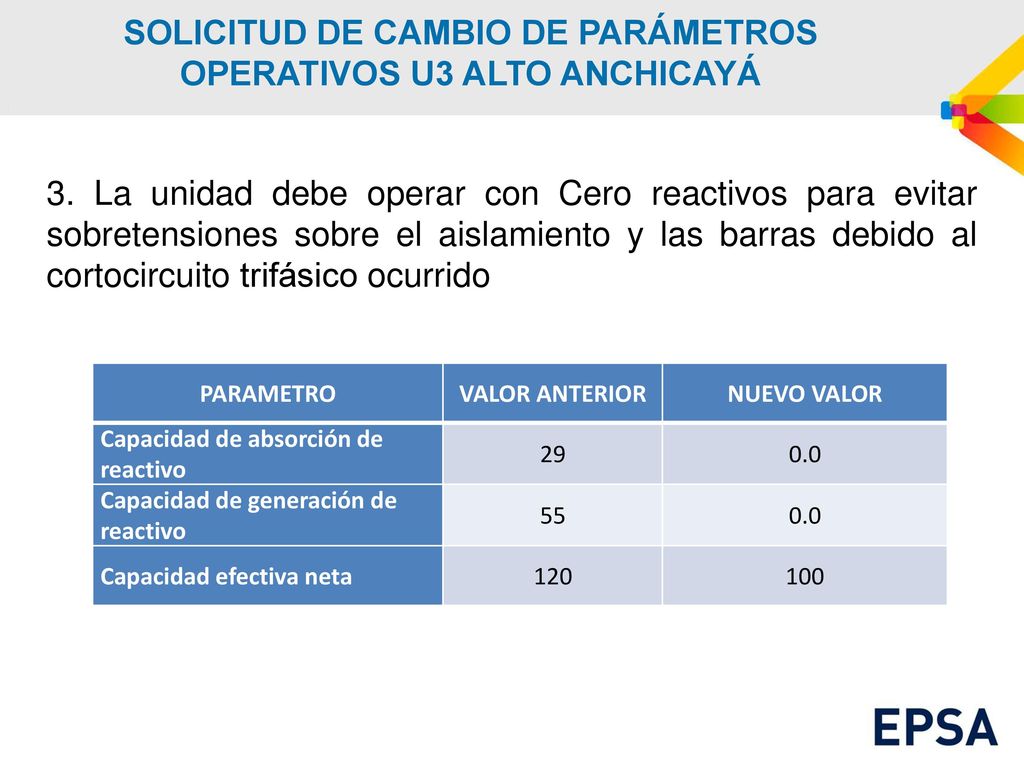

3. La unidad debe operar con Cero reactivos para evitar sobretensiones sobre el aislamiento y las barras debido al cortocircuito trifásico ocurrido PARAMETRO VALOR ANTERIOR NUEVO VALOR Capacidad de absorción de reactivo 29 0.0 Capacidad de generación de reactivo 55 Capacidad efectiva neta 120 100

5 EVENTO DEL 19 DE FEBRERO DE 2013

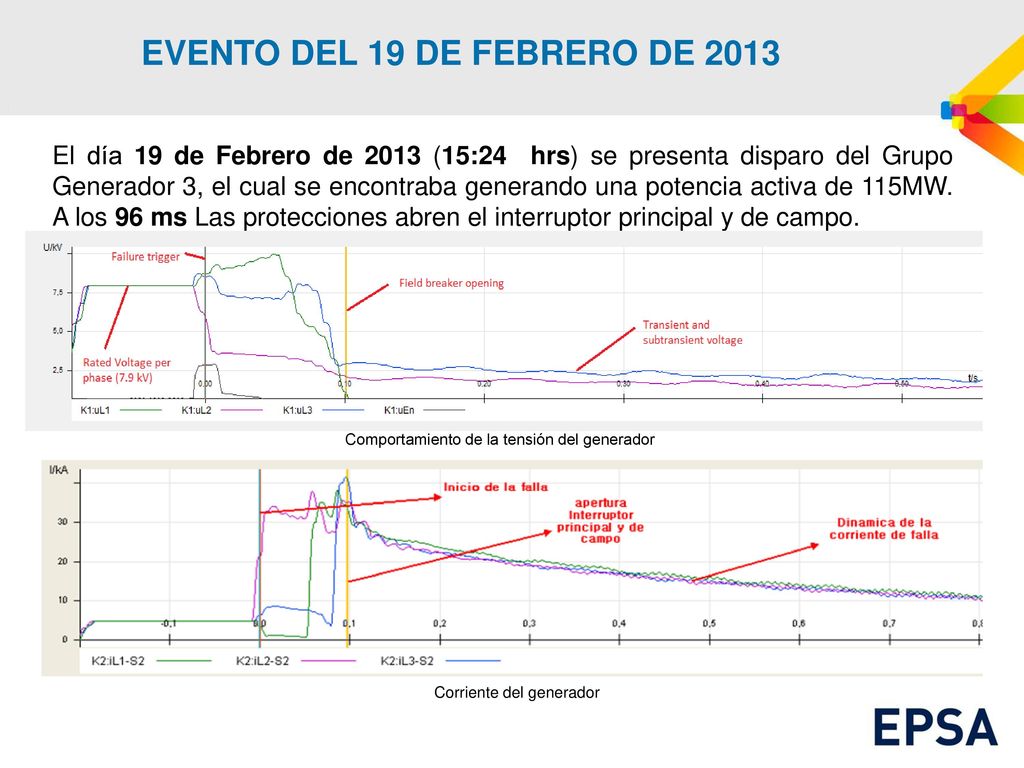

El día 19 de Febrero de 2013 (15:24 hrs) se presenta disparo del Grupo Generador 3, el cual se encontraba generando una potencia activa de 115MW. A los 96 ms Las protecciones abren el interruptor principal y de campo. Comportamiento de la tensión del generador Corriente del generador

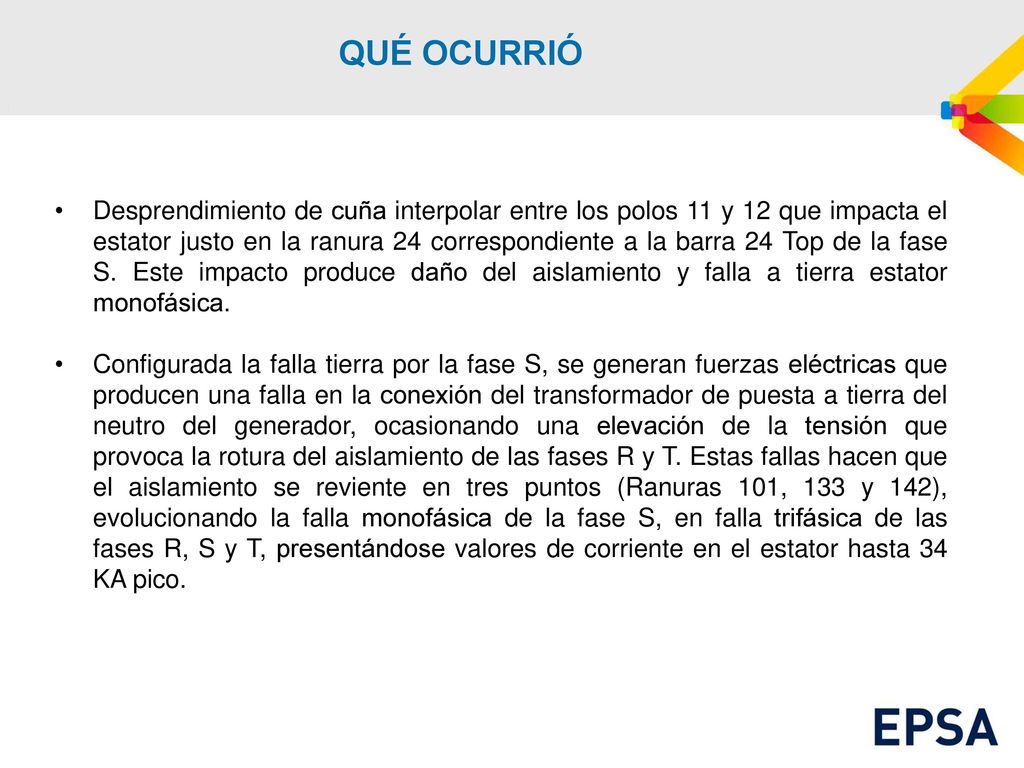

6 QUÉ OCURRIÓ Desprendimiento de cuña interpolar entre los polos 11 y 12 que impacta el estator justo en la ranura 24 correspondiente a la barra 24 Top de la fase S. Este impacto produce daño del aislamiento y falla a tierra estator monofásica. Configurada la falla tierra por la fase S, se generan fuerzas eléctricas que producen una falla en la conexión del transformador de puesta a tierra del neutro del generador, ocasionando una elevación de la tensión que provoca la rotura del aislamiento de las fases R y T. Estas fallas hacen que el aislamiento se reviente en tres puntos (Ranuras 101, 133 y 142), evolucionando la falla monofásica de la fase S, en falla trifásica de las fases R, S y T, presentándose valores de corriente en el estator hasta 34 KA pico.

7 HALLAZGOS DESPUÉS DEL EVENTO

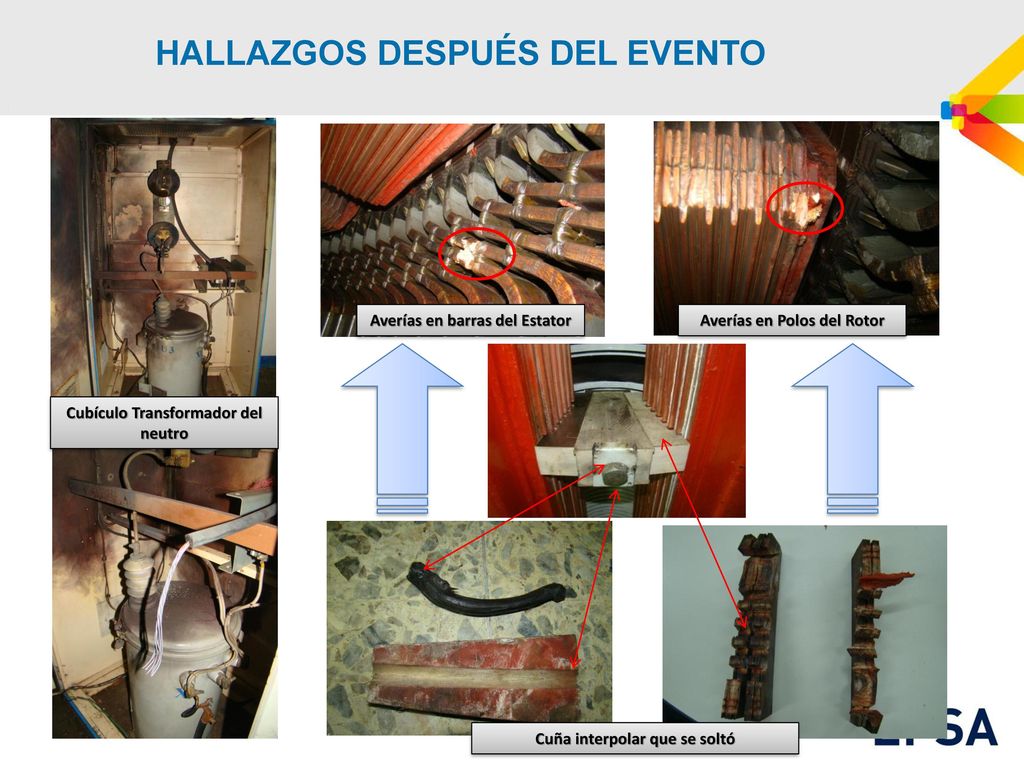

Averías en barras del Estator Averías en Polos del Rotor Cubículo Transformador del neutro Cuña interpolar que se soltó

8 INSPECCIÓN EN DETALLE DE EQUIPOS AVERIADOS
Daño en aislamiento de Polos Deformación de Cuñas Interpolares Cojinetes averiados Talladura en el Estator Daño en laminado y barras Estator Cortocircuito en Laminado Estator Panorámica Estator

9 DETALLE DE PUNTOS AVERIADOS EN EL ESTATOR

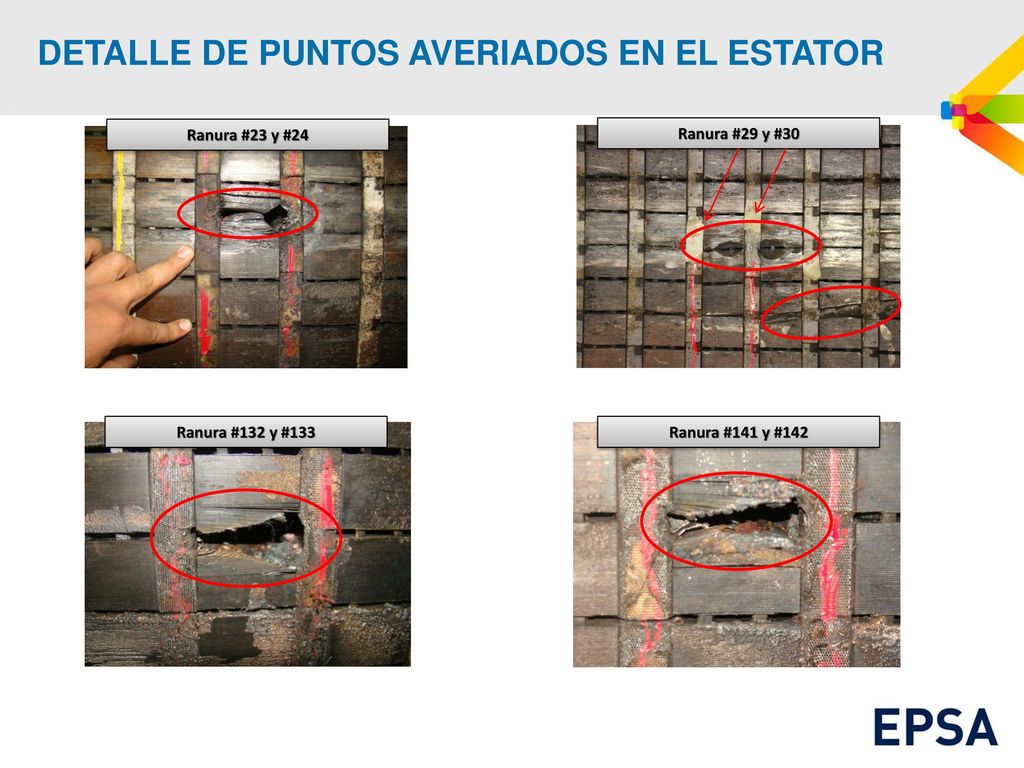

Ranura #23 y #24 Ranura #29 y #30 Ranura #132 y #133 Ranura #141 y #142

10 INSPECCIÓN DETALLADA DE AVERIAS EN EL LAMINADO DEL ESTATOR
Orificios en laminado Laminado fundido por corto circuito Laminado en corto circuito Daño en laminado Ranura #23 Daño en laminado Ranura #141 Cobre fundido entre laminado

11 REPARACIÓN DEL LAMINADO DEL NÚCLEO DEL ESTATOR
CRITERIO DE ACEPTACIÓN DE REPARACIÓN DEL NÚCLEO: La temperatura medida pasada una hora de prueba de inducción magnética no puede superar 60°C Ranura #101 Reparada Imagen térmica Ranura #101 reparada Ranura #115 Reparada Imagen térmica Ranura #115 reparada

12 IMÁGENES DEL ANTES Y DESPUÉS REPARACIÓN PUNTOS CRÍTICOS NÚCLEO ESTATOR
Ranura #142 Ranura #133 Ranura #24 Antes………………………………………………………………….Después

13 GRÁFICO DE CANTIDAD DE REPARACIONES POR RANURA DEL ESTATOR

14 ARMADO DE CUÑAS INTERPOLARES NUEVAS EN EL ROTOR
Montaje Cuñas Interpolares Rotor Toma de medidas cuñas interpolares Ajuste y verificación de medidas Vista Final de la Cuña en el Rotor

15 TIEMPOS DE INDISPONIBILIDAD

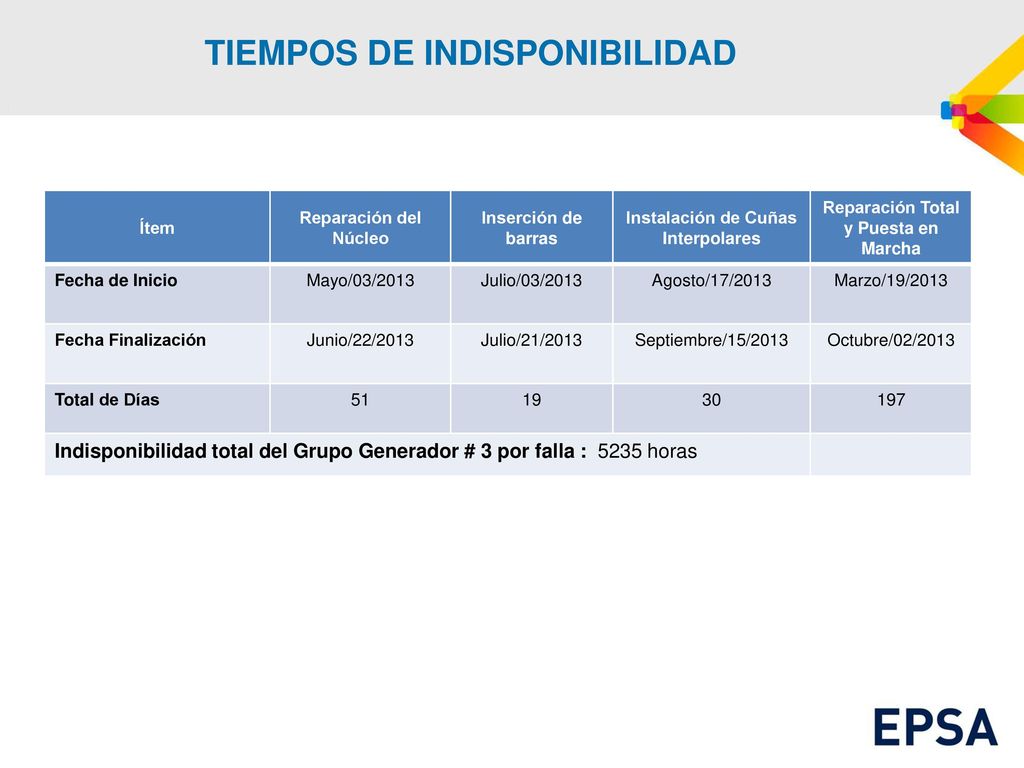

Ítem Reparación del Núcleo Inserción de barras Instalación de Cuñas Interpolares Reparación Total y Puesta en Marcha Fecha de Inicio Mayo/03/2013 Julio/03/2013 Agosto/17/2013 Marzo/19/2013 Fecha Finalización Junio/22/2013 Julio/21/2013 Septiembre/15/2013 Octubre/02/2013 Total de Días 51 19 30 197 Indisponibilidad total del Grupo Generador # 3 por falla : horas

16 CRONOGRAMA ESTIMADO DE REEMPLAZO DE GENERADOR
