1 La plataforma.NET

2 Agenda.NET Framework y Visual Studio.NET.NET Framework Visual Studio.NET Guías para desarrollar mejor: Patterns & Practices Arquitectura de Referencia en.NET Opciones para la capa lógica de Datos Opciones para la capa lógica de Negocio Opciones para la capa lógica de Presentación Despliegue de las capas lógicas en niveles físicos Interoperabilidad o Migración Recursos

3 Microsoft.NET

4 Arquitectura.NET Primera generación de aplicaciones Servicios SO LógicaCliente Lógicaaplicación

5 BrowsersBrowsers ServiciosSOServiciosSO LógicaaplicaciónLógicaaplicación FormularioswebFormulariosweb Arquitectura.NET Segunda generación de aplicaciones Cliente rico

6 OtrosserviciosOtrosservicios Arquitectura.NET Generación de aplicaciones.NET OS Services Biz Tier Logic Servicios SO XML XML XML HTML XML XML BrowsersestándarBrowsersestándar DispositivosmóvilesDispositivosmóviles ClientesinteligentesClientesinteligentes Lógica aplicación Servicios Web OtrosserviciosOtrosservicios Servicios building blocks Servicios Formularios Web

7 Servicios building blocks Servicios OtrosserviciosOtrosservicios OtrosserviciosOtrosservicios Arquitectura.NET Generación de aplicaciones.NET OS Services Biz Tier Logic Servicios SO XML XML XML HTML XML XML BrowsersestándarBrowsersestándar DispositivosmóvilesDispositivosmóviles ClientesinteligentesClientesinteligentes Lógica aplicación Servicios Web Formularios Web

8 Arquitectura.NET Retos del desarrollo en Microsoft Integración de aplicaciones Múltiples lenguajes de programación Múltiples modelos de programación Complejidad del desarrollo y despliegue Seguridad no inherente Preservar la inversión del desarrollador Elevar la productividad del desarrollador

9 Arquitectura.NET.NET Framework y Visual Studio.NET Sistema Operativo Common Language Runtime Base Class Library XML, ADO.NET, Enterprise Services ASP.NET Web Forms Web Services WindowsForms Common Language Specification VBC++C#J#… Visual Studio.NET

10 .NET Framework Common Language Runtime Sistema Operativo Common Language Runtime Base Class Library XML, ADO.NET, Enterprise Services ASP.NET Web Forms Web Services WindowsForms Common Language Specification VBC++C#J#… Visual Studio.NET

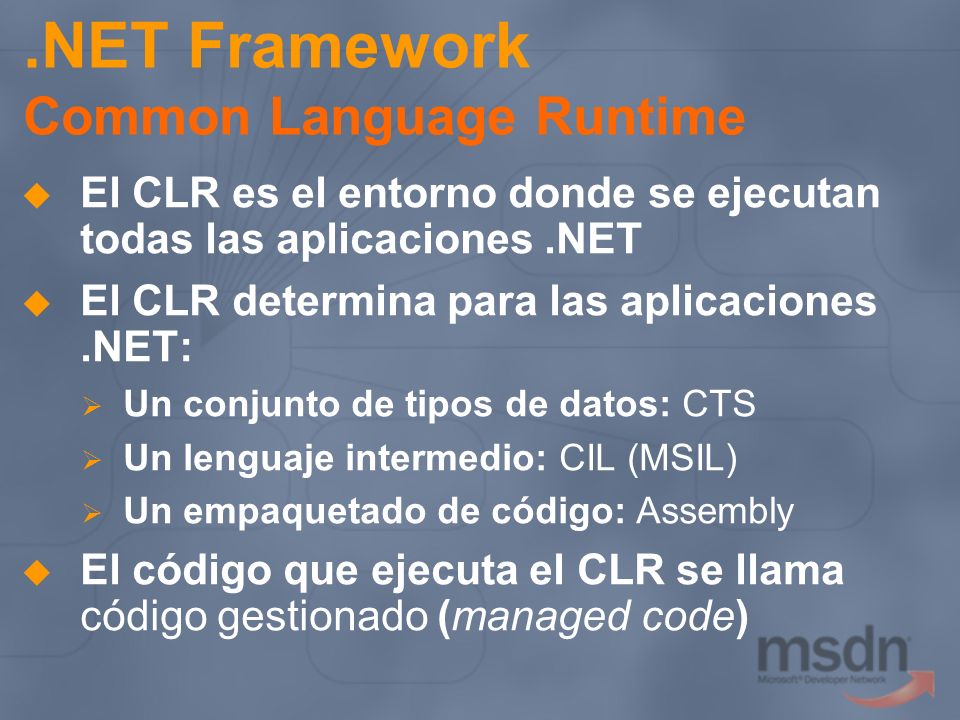

11 .NET Framework Common Language Runtime El CLR es el entorno donde se ejecutan todas las aplicaciones.NET El CLR determina para las aplicaciones.NET: Un conjunto de tipos de datos: CTS Un lenguaje intermedio: CIL (MSIL) Un empaquetado de código: Assembly El código que ejecuta el CLR se llama código gestionado (managed code)

12 Common Language Runtime Proceso del código gestionado Código Fuente Compilación En instalación o la primera vez que se llama a un método Compilador lenguaje Assembly Ejecución Compilador JIT Código Nativo Código (IL) Metadatos

13 Common Language Runtime Compilación Código fuente C++, C#, VB o cualquier otro lenguaje.NET Compilación AssemblyAssembly DLL o EXE

14 Common Language Runtime Ejecución VBVB VCVC IL Native Code Econo-JIT Compiler Standard JIT Compiler Native Code Install time Code Gen CLR VerificaciónVerificación

15 Common Language Runtime Anatomía de un assembly Metadatos Tipos P y Q app2.exe Código IL Tipo P Assembly B Mod.netmodule Manifesto Módulo 2 M. 3 Código IL Tipo Q Metadatos Tipo R Código IL Tipo R Recurso grafico.jpg Assembly A Metadatos para Tipos X, Y y Z app1.dll Código IL Tipo X Manifesto Módulo 1 Código IL Tipo Y Código IL Tipo Z

16 Common Language Runtime Assemblies Cabecera PE / COFF Cabecera CLR Código y recursos nativos Datos CLR MetadatosMetadatos RecursosRecursos Código IL

17 Common Language Runtime Beneficios Entorno de ejecución robusto Seguridad inherente Desarrollo simplificado Fácil gestión y despliegue de aplicaciones Preserva inversión de desarrollador

18 El CLR

19 .NET Framework.NET Framework Class Library Sistema Operativo Common Language Runtime Base Class Library XML, ADO.NET, Enterprise Services ASP.NET Web Forms Web Services WindowsForms Common Language Specification VBC++C#J#… Visual Studio.NET

20 .NET Framework Class Library Modelo de programación unificado Windows API.NET Framework Disponibilidad de API consistente en cualquier lenguaje y modelo de programación ASP Sin estado, Código embebido en páginas HTML MFC/ATL Subclassing,Potencia,Expresividad VB Forms RAD,Composición,Delegación

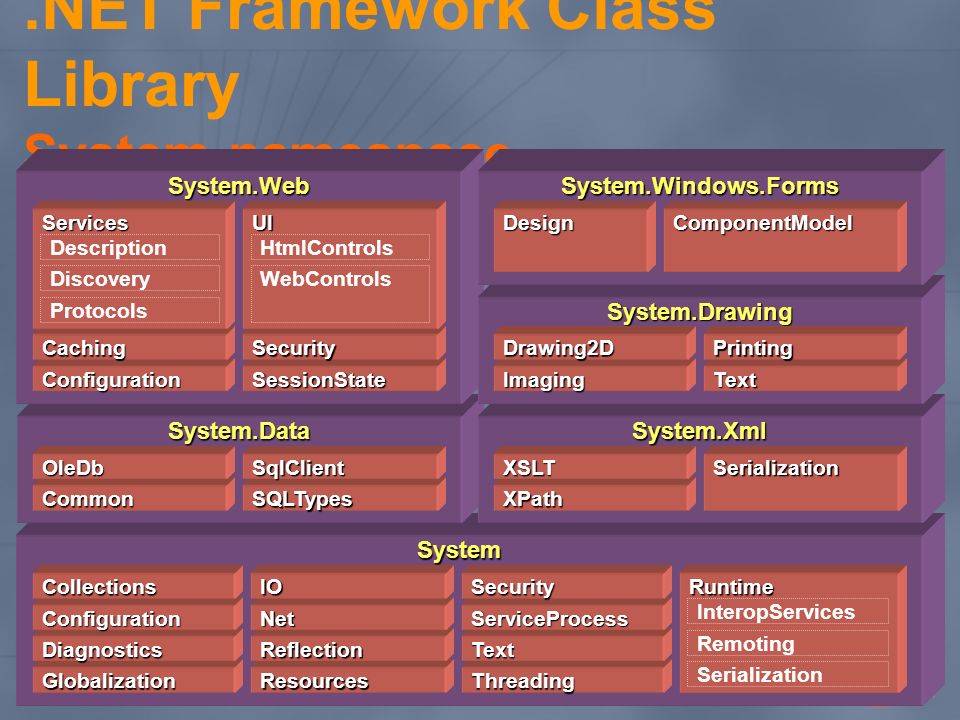

21 .NET Framework Class Library System namespace System System.DataSystem.Xml System.Web Globalization Diagnostics Configuration Collections Resources Reflection Net IO Threading Text ServiceProcess Security Common OleDb SQLTypes SqlClient XPath XSLT Runtime InteropServices Remoting Serialization Serialization ConfigurationSessionState CachingSecurity Services Description Discovery Protocols UI HtmlControls WebControls System.Drawing Imaging Drawing2D Text Printing System.Windows.Forms DesignComponentModel

22 .NET Framework Class Library Base Class Library Implementadas en el propio CLR Hilos, sincronización Application Domains … Implementadas en código manejado Ficheros Red Criptografía …

23 .NET Framework Class Library Beneficios Completa, Organizada, Extensible Para cualquier Arquitectura de Aplicación Acceso a Datos ADO.NET XML Lógica de Negocio Enterprise Services (COM+) Servicios Web XML.NET Remoting Presentación Windows Forms Web Forms y Mobile Web Forms

24 .NET Framework Lenguajes.NET Sistema Operativo Common Language Runtime Base Class Library XML, ADO.NET, Enterprise Services ASP.NET Web Forms Web Services WindowsForms Common Language Specification (CLS) VBC++C#J#… Visual Studio.NET

25 Lenguajes.NET CLS (Common Language Specification) Requisitos mínimos para compiladores de lenguajes.NET Conjunto mínimo de funcionalidad que deben implementar Su objetivo es facilitar la interoperabilidad entre lenguajes

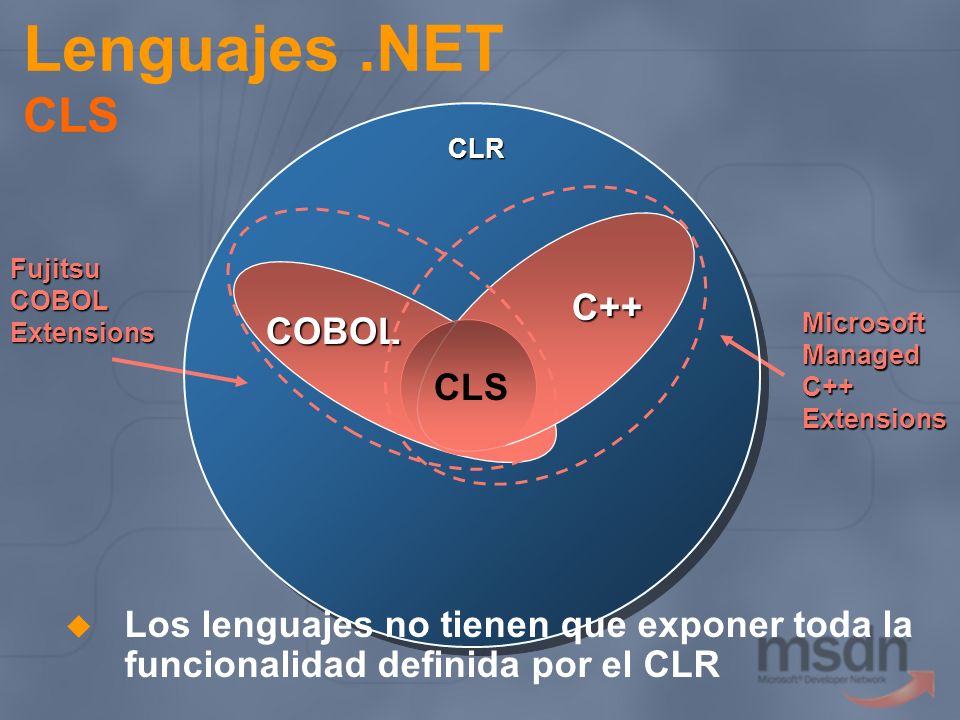

26 Lenguajes.NET CLS COBOL C++ C++ CLR Microsoft Managed C++ Extensions Fujitsu COBOL Extensions CLS Los lenguajes no tienen que exponer toda la funcionalidad definida por el CLR

27 .NET es neutral con respecto al lenguaje Microsoft suministra: Visual C#.NET, Visual Basic.NET, Visual C++.NET, JScript, Visual J#.NET Terceros suministran: COBOL, RPG, APL, Perl, Pascal, Smalltalk, Eiffel, Fortran, Haskell, Mercury, Oberon, Oz, Python, Scheme, Standard ML, … hasta +26 lenguajes Lenguajes.NET Múltiples lenguajes soportados

28 Lenguajes.NET Comparativa Lenguaje Código gestionad o Código type-safe Llamadas a código no gestionado Código no gestionad o VB.NETSíSiempreSíNo C#SíOpcionalSíNo C++SíNuncaSí J#SíSiempreSíNo Otros APL, Cobol, Component Pascal, Delta Forth, compiler, Eiffel, Fortran, Haskell, Mercury, Oberon, PERL, Python, Salford FTN95, Scheme SmallScript, Standard ML,TMT Pascal, F#, AVR, ASML

29 Lenguajes.NET Soporte multilenguaje string s = "authors"; SqlCommand cmd = new SqlCommand("select * from "+s, sqlconn); cmd.ExecuteReader(); C# Dim s as String s = "authors" Dim cmd As New SqlCommand("select * from " & s, sqlconn) cmd.ExecuteReader() VB.NET C++ String *s = S"authors"; SqlCommand cmd = new SqlCommand(String::Concat(S"select * from ", s), sqlconn); cmd.ExecuteReader();

30 Lenguajes.NET Soporte multilenguaje J# String s = "authors"; SqlCommand cmd = new SqlCommand("select * from "+s, sqlconn); cmd.ExecuteReader(); String *s = S"authors"; SqlCommand cmd = new SqlCommand(String::Concat (S"select * from ", s), sqlconn); cmd.ExecuteReader(); Perl var s = "authors" var cmd = new SqlCommand("select * from " + s, sqlconn) cmd.ExecuteReader() JScript

31 Lenguajes.NET Soporte multilenguaje ENVIRONMENT DIVISION. CONFIGURATION SECTION. REPOSITORY. CLASS SqlCommand AS "System.Data.SqlClient.SqlCommand" CLASS SqlConnection AS "System.Data.SqlClient.SqlConnection". DATA DIVISION. WORKING-STORAGE SECTION. 01 str PIC X(50). 01 cmd-string PIC X(50). 01 cmd OBJECT REFERENCE SqlCommand. 01 sqlconn OBJECT REFERENCE SqlConnection. PROCEDURE DIVISION. *> Establish the SQL connection here somewhere. MOVE "authors" TO str. STRING "select * from " DELIMITED BY SIZE, str DELIMITED BY " " INTO cmd-string. INVOKE SqlCommand "NEW" USING BY VALUE cmd-string sqlconn RETURNING cmd. INVOKE cmd "ExecuteReader". Cobol

32 Lenguajes.NET Soporte multilenguaje assembly_external(name="System.Data.SqlClient.SqlCommand") sqlcmdcharacter*10 xsqlcmd Cmd x='authors' cmd = sqlcmd("select * from "//x, sqlconn) call cmd.ExecuteReader() end Fortran DclFld MyInstObj Type( System.Data.SqlClient.SqlCommand ) DclFld s Type( *string ) s = "authors" MyInstObj = New System.Data.SqlClient.SqlCommand("select * from "+s, sqlconn) MyInstObj.ExecuteReader() RPG

33 Lenguajes.NET Soporte multilenguaje Smalltalk APL s String.New authors cmd SqlCommand.New (select * from,s.ToString σ ) sqlconn cmd.ExecuteReader |s| := 'authors'. |cmd| := SqlCommand('select * from '+s, sqlconn). cmd.ExecuteReader(). s = "authors" cmd =SqlCommand("select * from " + s, sqlconn) cmd.ExecuteReader() Python

34 Lenguajes.NET Soporte multilenguaje (let* ( (s "authors") (cmd (new-SqlCommand (string-append "select * from " s) sqlconn))) (execute-command cmd)) Scheme ExecuteReader = invoke System.Data.SqlClient.ExecuteReader(); SqlCommand = create System.Data.SqlClient.SqlCommand(String,\ System.Data.SqlClient.SqlConnection); query = sqlconn -> let{ s = "authors"; } in { cmd <- SqlCommand ("select * from "+s, sqlconn); cmd # ExecuteReader(); }; Mondrian local s: STRING cmd: SQLCOMMAND do s := "authors" create cmd("select * from " + s, sqlconn) cmd.ExecuteReader() end Eiffel

35 Independencia de las aplicaciones del lenguaje de programación utilizado Desarrollo de aplicaciones multi-lenguaje Preserva inversión del desarrollador Facilita adopción de.NET Lenguajes.NET Beneficios

36 Multilenguaje

37 .NET Framework Estandarización CLI y C# Common Language Infrastructure, funcionalidad e interfaces del CLR y la Base Class Library Lenguaje de programación C# CLI y C# cedidos a organismos de estandarización (ECMA, ISO, IEEE)

38 .NET Compact Framework.NET Framework para dispositivos Diseñado para dispositivos inteligentes Pocket PC y Pocket PC Phone Edition (v1.1) Smart Phone Windows CE Amplia disponibilidad planeada Mismo modelo de desarrollo que.NET Fw. Mismo modelo de ejecución que.NET Fw. Misma herramienta de desarrollo VS.NET

39 Visual Studio.NET Entorno de Desarrollo Integrado Sistema Operativo Common Language Runtime Base Class Library XML, ADO.NET, Enterprise Services ASP.NET Web Forms Web Services WindowsForms Common Language Specification VBC++C#J#… Visual Studio.NET

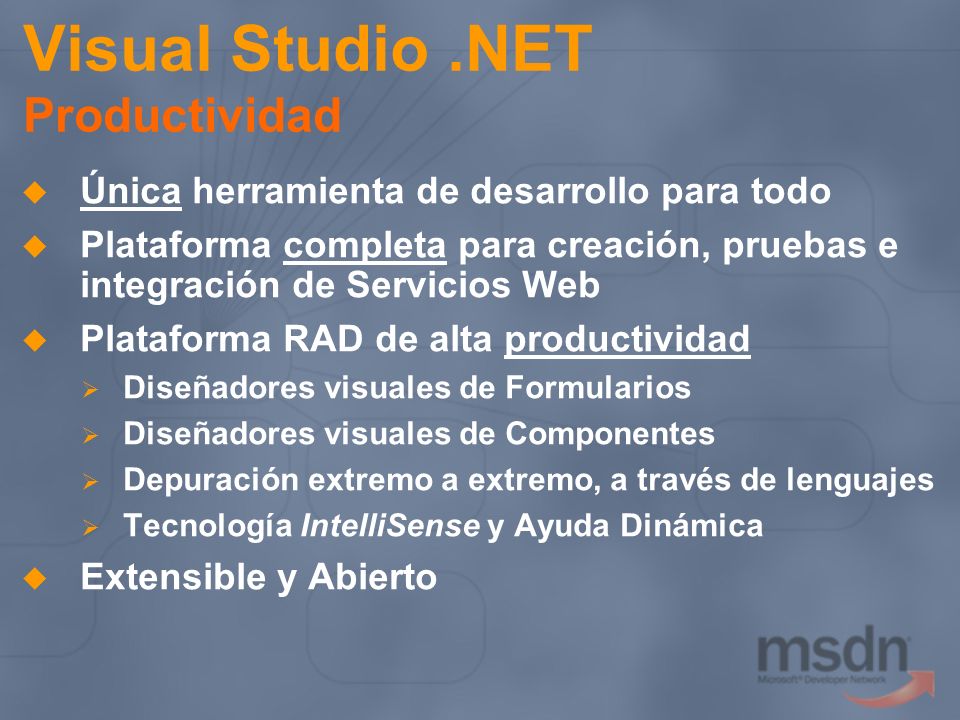

40 Visual Studio.NET Productividad Única herramienta de desarrollo para todo Plataforma completa para creación, pruebas e integración de Servicios Web Plataforma RAD de alta productividad Diseñadores visuales de Formularios Diseñadores visuales de Componentes Depuración extremo a extremo, a través de lenguajes Tecnología IntelliSense y Ayuda Dinámica Extensible y Abierto

41 Visual Studio.NET Para todo el ciclo de vida Modelado de Sistemas y Bases de Datos Visio for Enterprise Architects Patrones de Arquitectura Enterprise Templates, Application Building Blocks Gestión de Versiones del código Visual SourceSafe Diseño, Codificación y Depuración Visual Studio: Designers, Editors, Debugger Monitorización y Optimización Visual Studio Analyzer Pruebas Application Center Test Despliegue e Instalación Visual Studio: Setup Projects

42 Visual Studio.NET Versiones 2003 Visual Studio 2003 Professional.NET Framework 1.1.NET Compact Framework 1.1 para Pocket PC y Windows CE Web Services Enhancements 1.0 Lenguajes de programación: Visual Basic.NET, Visual C++.NET, Visual C#.NET y Visual J#.NET Diseñadores XML y XSD SQL Server Desktop Engine 2000 (MSDE) y Visual Database Tools (limitadas MSDE) Visual Studio 2003 Enterprise Developer Windows Server 2003 Enterprise Edition, SQL Server 2000 Developer, Exchange Server 2000, Commerce Server 2002, Host Integration Server 2000, Windows 2000 Advanced Server (licencias para desarrollo y pruebas) Visual Database Tools (SQL Server y Oracle) Visual SourceSafe 6.0d Application Center Test Visual Studio Analyzer Uso de Enterprise Templates Visual Studio 2003 Enterprise Architect Visio (modelado de base de datos y modelado UML de software) Creación y Uso de Enterprise Templates BizTalk Server (licencias para desarrollo y pruebas)

43 Arquitectura.NET Retos del desarrollo Integración de aplicaciones Servicios Web Múltiples lenguajes de programación Múltiples modelos de programación Preservar la inversión del desarrollador Elevar la productividad del desarrollador.NET Framework Common Language Runtime.NET Framework Class Library Lenguajes.NET.NET Framework Lenguajes.NET CLR: COM-Interop y P/Invoke Visual Studio.NET.NET Framework CLR: Assembly (componentes.NET) Complejidad del desarrollo y despliegue Seguridad no inherente.NET Framework CLR: Seguridad Acceso Código (CAS)

44 Patterns & Practices Proven Based on field experience Authoritative Best advice available Accurate Technically validated and tested Actionable Provide the steps to success Relevant Address real world scenarios Proven practices for predictable results

45 Patterns & Practices Guías publicadas Arquitecturas de Referencia Reference Architectures) Componentes de Aplicación (Application Blocks) Prácticas de Ciclo de Vida (Lifecycle Practices) Application Architecture for.NET Microsoft Systems Architecture Enterprise Data Center Internet Data Center.NET and J2EE Interoperability WSI Base Profile and Security.NET Line of Business Application UNIX Migration … Exception Management App Block Logging App Block Configuration App Block Data Access App Block Updater App Block User Process Interface App Block Designing Data Tier Components and Passing Data Through Tiers Building Secure ASP.NET Applications Authoring ASP.NET Applications … Team Development with Visual Studio.NET & Visual SourceSafe Debugging Microsoft.NET Applications Deploying.NET Applications Operating.NET-Based Applications Operations Guides (…) Security Operations Guides (…) Backup and Restore for MSA Operations … Patrones (Patterns) Enterprise Solution Patterns using Microsoft.NET Data Patterns Integration Patterns …

46 Patterns & Practices Cobertura de las guías de desarrollo Ciclo de Vida del software Servicios Recursos Componentes de Interfaz de Usuario Componentes de Proceso de IU Procesos de Negocio Componentes de Negocio Entidades de Negocio Componentes de Acceso a Recursos Administración Operativa Comunicaciones Agentes Servicios Interfaces Servicios Agentes Servicios Interfaces Servicios Seguridad Arquitectura de Referencia en.NET Diseño de aplicaciones y servicios Arquitectura de Referencia en.NET Diseño de aplicaciones y servicios Proceso de Interfaz de Usuario (UIP) Cliente Web Interop. DNA Excepciones Configuración Autenticación Autorización Monitorización Trazas (logs) Acceso a Datos Agregación y Formato de Datos Desarrollo en equipo Desarrollo en equipo Despliegue Depuración en producción Depuración en producción Optimización Operaciones Com. Seguras Auto-actualización Paso de Datos entre Capas Paso de Datos entre Capas Caché Datos Caché Datos Invocación Asincrónica de Servicios Invocación Asincrónica de Servicios Fachadas de Servicios para aplicaciones heredadas Fachadas de Servicios para aplicaciones heredadas Cliente Windows Smart Client Cliente Windows Smart Client

47 Online en MSDN y TechNet: Guías escritas disponibles en: Patterns & Practices Disponibilidad

48 Mejores prácticas en el ciclo de vida Desarrollo en Equipo Desarrollo en equipo con Visual Studio.NET y Visual SourceSafe Estructurando Soluciones y Proyectos Modelos de desarrollo de aplicaciones Web Gestionando las dependencias El proceso de build Trabajando con Visual SourceSafe Configurando y manteniendo el entorno de trabajo en equipo

49 Procesos del Desarrollo en Equipo Development Team Workstation Check In / Out / Get Latest Build Process Build Output Reference Database Server Web Services Server Reference Development Process Get Latest VSS Server Release Process Deployment Process Admin Team IT Resource Source Control Admin Build Manager Test Team Issue Tracking MSI Package Test Process Test Results Build Server MSI Package Automated Product Builds

50 Mejores prácticas en el ciclo de vida Despliegue de Aplicaciones Despliegue de aplicaciones.NET El proceso de despliegue en diferentes entornos Desplegando.NET Framework con las aplicaciones Cómo utilizar los proyectos de despliegue de Visual Studio.NET Consideraciones de despliegue de aplicaciones.NET Cómo empaquetar la solución y cómo distribuirla Actualizando las aplicaciones.NET

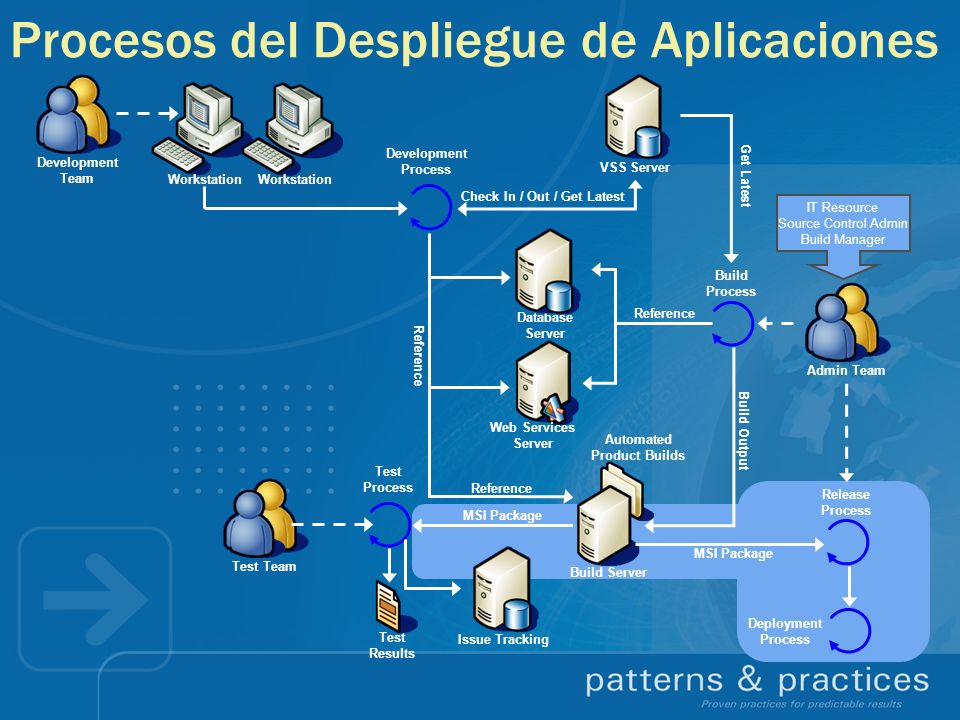

51 Procesos del Despliegue de Aplicaciones Development Team Workstation Check In / Out / Get Latest Build Process Build Output Reference Database Server Web Services Server Reference Development Process Get Latest VSS Server Release Process Deployment Process Admin Team IT Resource Source Control Admin Build Manager Test Team Issue Tracking MSI Package Test Process Test Results Build Server MSI Package Automated Product Builds

52 Arquitectura de Referencia.NET Arquitectura de Aplicación en capas lógicas Servicios Datos Componentes de Interfaz de Usuario Componentes de Proceso de IU Procesos de Negocio Componentes de Negocio Entidades de Negocio Componentes de Acceso a Datos Ciclo de Vida del software Administración Operativa Comunicaciones Agentes Servicios Interfaces Servicios Agentes Servicios Interfaces Servicios Seguridad Arquitectura Orientada A Servicios Arquitectura Tradicional 3 capas lógicas CAPA DE PRESENTACIÓN CAPA DE NEGOCIO CAPA DE DATOS

53 Arquitectura de Aplicación.NET Capas en aplicaciones y servicios 1. Cada servicio gestiona sus propios datos 2. Comunicación débilmente acoplada 3. Cada servicio tiene su arquitectura en capas 4. Las aplicaciones son servicios con IU Pedidos Transporte Autorización Crédito

54 Arquitectura de Referencia.NET Capa de Datos Servicios Fuentes de Datos (Recursos) Capa de Datos Capa de Presentación Capa de Negocio Componentes de Acceso a Datos (Recursos) Ciclo de Vida del software Administración Operativa Comunicaciones Seguridad Usuarios

55 Capa de Datos XML Funcionalidad tradicional Acceso en memoria: DOM niveles 1 y 2 Acceso secuencial: XmlReader Búsquedas: XPath, con posibilidad de compilación Definición y validación de esquemas XSD Transformaciones XSLT Funcionalidad en.NET: Serialización XML Controlable con atributos XmlSerializer: Instancias de objetos XML XSD.EXE: Clases XSD

56 XML Serialización XML XSDXSDXMLXML C#, VB, JS XSD.EXE XSD.EXE Validator XmlSerializer

57 Serialización XML

58 Capa de Datos ADO.NET (I) Soporte de cualquier fuente de datos a través de diferentes proveedores de acceso a datos: Generales:.NET OLE DB y.NET ODBC Específicos:.NET SQL Client,.NET Oracle Client Modelo conectado de acceso a datos IDbConnection IDbCommand: sentencias SQL (parametrizables con IDbParameter), procedimientos almacenados IDataReader: para recuperar resultados

59 Acceso conectado con ADO.NET

60 Capa de Datos ADO.NET (II) Modelo Desconectado de acceso a datos DataSet Modelo de datos en memoria Desconectado de la base de datos Mantiene memoria de los cambios Es serializable en XML IDataAdapter Rellenan un Dataset desde la fuente de datos Concilian los cambios de un Dataset hacia la fuente de datos

61 Capa de Datos ADO.NET: Modelo desconectado Capa Negocio Capa Datos Capa Presentación Web forms Negocio a Negocio DataSet DataSet Internet Intranet DataAdapter DataAdapter Xml Aplicación.Exe IE DataSet Windows forms

62 Acceso desconectado con ADO.NET

63 Arquitectura de Referencia.NET Capa de Negocio Servicios Capa de Datos Capa de Presentación Capa de Negocio Procesos de Negocio Componentes de Negocio Entidades de Negocio Ciclo de Vida del software Administración Operativa Comunicaciones Agentes Servicios Interfaces Servicios Agentes Servicios Interfaces Servicios Seguridad Recursos Usuarios

64 Capa de Negocio Consumidores de componentes de Negocio Capa de Presentación Interfaz de Servicios Componente de Negocio Componentes de Acceso a Datos Componente de Negocio Proceso de Negocio Llamadas desde otros Agentes de Servicios Llamadas a otros Servicios Datos Llamadas a otros Servicios Agentes de Servicios

65 Capa de Negocio Integrando servicios en un flujo de proceso Interfaz de Servicio Capa de Presentación Agente de Servicio Componentes de Acceso a Datos Agente de Servicio Interfaz de Servicio Componentes de Negocio Proceso de Negocio Servicios

66 Esquemas Acuerdos Lenguaje de programacion Modelo de objetos Servidor de aplicaciones Base de datos Sistema operativo Base de datos Sistema operativo Lenguaje de programacion Modelo de objetos Servidor de aplicaciones Aplicación A Aplicación B Ejemplo de una solucion fuertemente acoplada Arquitectura Orientada a Servicio (SOA) Capa de Negocio Servicios Web: reduciendo dependencias

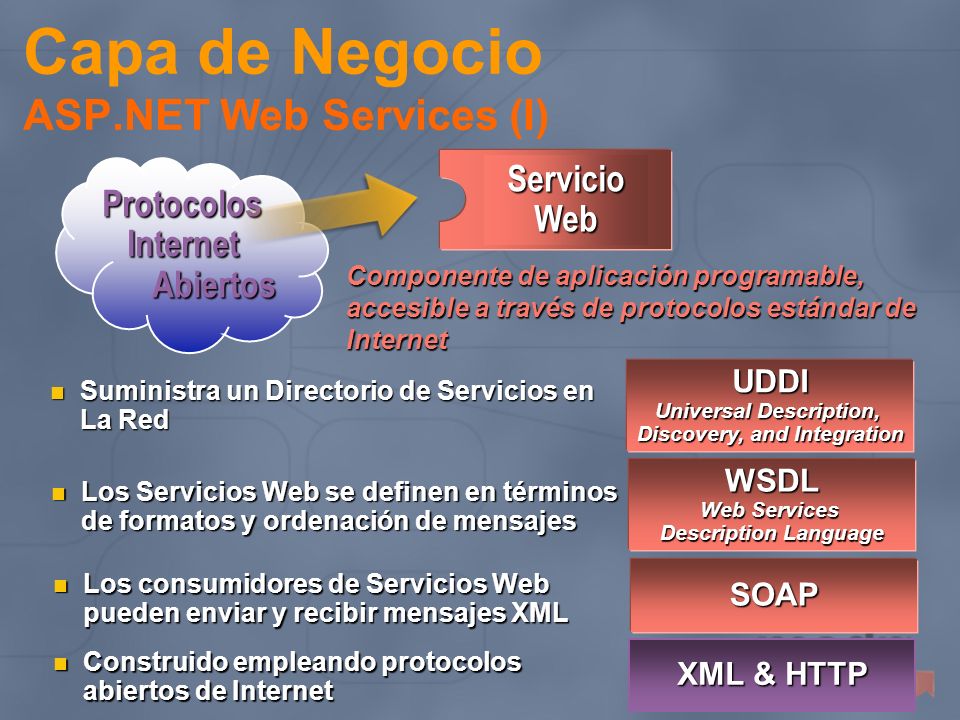

67 SOAP Los consumidores de Servicios Web pueden enviar y recibir mensajes XML Los consumidores de Servicios Web pueden enviar y recibir mensajes XML WSDL Web Services Description Language Los Servicios Web se definen en términos de formatos y ordenación de mensajes Los Servicios Web se definen en términos de formatos y ordenación de mensajes Construido empleando protocolos abiertos de Internet Construido empleando protocolos abiertos de Internet XML & HTTP Componente de aplicación programable, accesible a través de protocolos estándar de Internet Protocolos Internet Abiertos Internet Abiertos Servicio Web UDDI Universal Description, Discovery, and Integration Suministra un Directorio de Servicios en La Red Suministra un Directorio de Servicios en La Red Capa de Negocio ASP.NET Web Services (I)

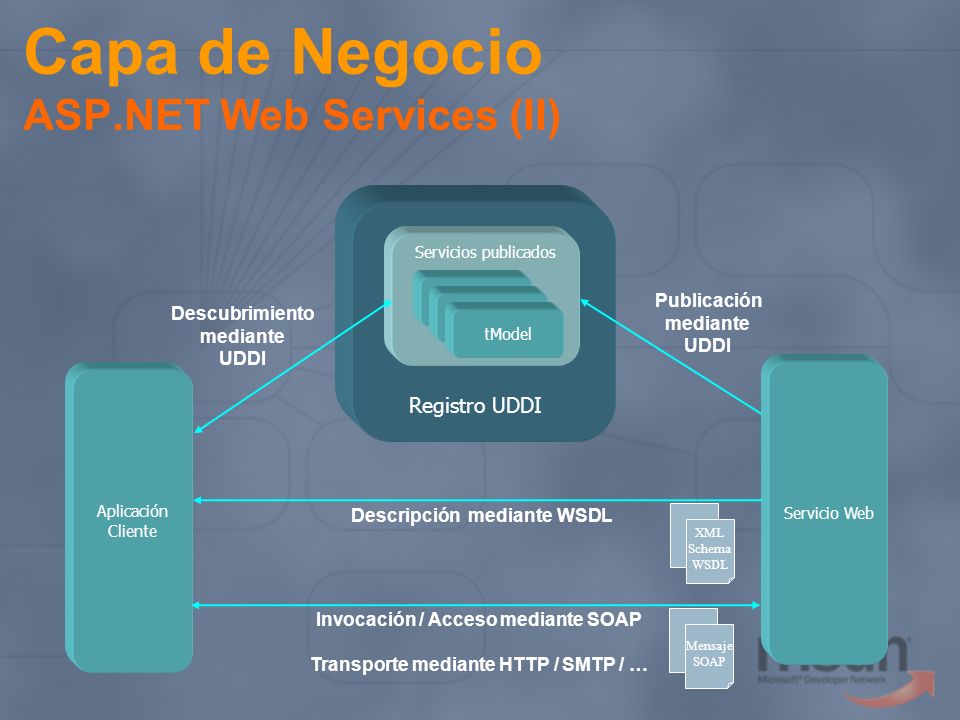

68 Capa de Negocio ASP.NET Web Services (II) Servicios publicados Registro UDDI Aplicación Cliente Descubrimiento mediante UDDI Servicio 1 tModel Servicio Web Invocación / Acceso mediante SOAP Transporte mediante HTTP / SMTP / … Mensaje SOAP Publicación mediante UDDI Descripción mediante WSDL XML Schema WSDL

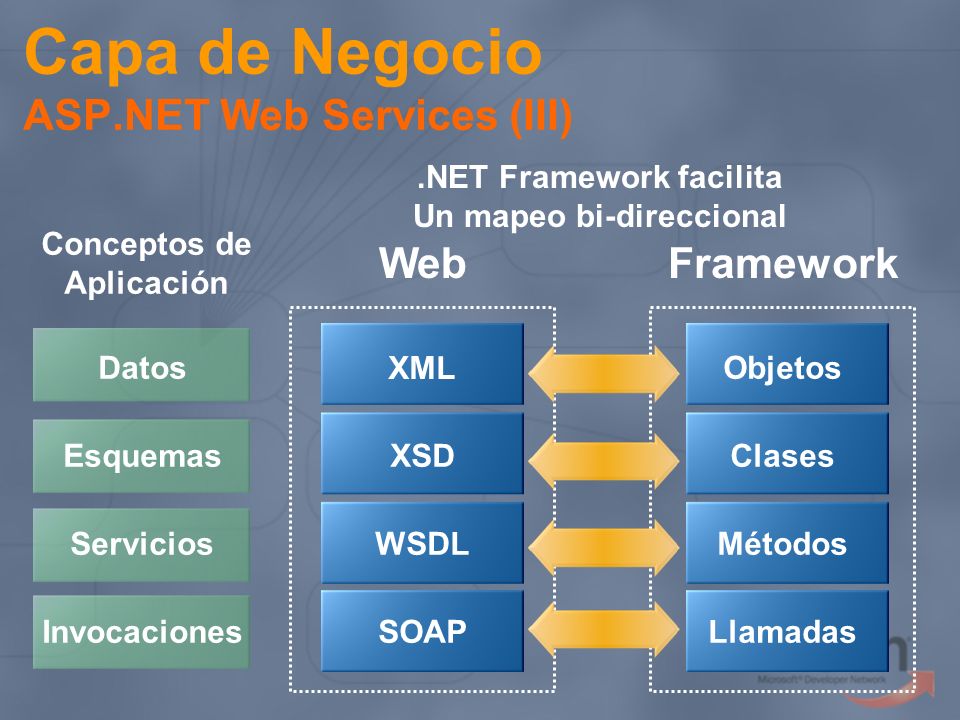

69 Capa de Negocio ASP.NET Web Services (III) Datos Esquemas Servicios Invocaciones Framework Objetos Clases Métodos Llamadas Web XML XSD WSDL SOAP Conceptos de Aplicación.NET Framework facilita Un mapeo bi-direccional

70 Capa de Negocio ASP.NET Web Services (IV) Sencillo modelo de programación Aplicación Web especial (.asmx), sin interfaz de usuario En el servidor: ASP.NET permite exponer clases.NET como servicios web Atributos [WebService], [WebMethod] Traduce peticiones SOAP Genera automáticamente WSDL y páginas de prueba En el cliente:.NET genera un proxy para comunicar con el servidor Integrado con Visual Studio La serialización XML hace el resto

71 Servicio Web con ASP.NET Web Services

72 Capa de Negocio ASP.NET Web Services ASP.NET Web Services de.NET Fx 1.0/1.1 Servicios Web Básicos basado en estándares abiertos Mensajería SOAP Transporte HTTP Hospedados en ASP.NET / IIS Soporte de servicios Web interoperables WS-I Basic Profile 1.0

73 Capa de Negocio.NET Remoting Acceso remoto a objetos 3 modelos de acceso remoto: Objetos activados por el cliente (similar a DCOM) Objetos activados por el servidor Single-Call Singleton Hospedaje de objetos de acceso remoto: ASP.NET Aplicación dedicada.EXE

74 Capa de Negocio Enterprise Services y System.Messaging Enterprise Services Modelo de programación simplificado para el uso de servicios COM+ Transacciones heterogéneas Otros servicios empresariales: Interoperabilidad XA Seguridad basada en roles Pooling de objetos Componentes encolados … System.Messaging Modelo de programación para el uso de colas MSMQ Mensajería fiable

75 Capa de Negocio Tecnologías distribuidas en.NET ASP.NET Web Services (ASMX) Orientación a mensajes, SOA, interoperabilidad.NET Remoting Orientado a objetos, amplia visión, extensible Enterprise Services Orientado a objetos, componentes, transacciones System.Messaging Orientación a mensajes, fiable, colas ¿Cual usar?

76 Capa de Negocio Arquitectura de Servicios Web: evolución Evolve and Extend Secure, Reliable, Transacted Fundamentals WS-ReliableMessaging Reliability WS-I formed Interoperability WS-I BP 1.0 Security Roadmap Whitepapers Reliable Messaging Roadmap SRT Web Services Whitepaper WS-Security WS-Trust Security WS-Security Addendum WS-Security Profile for Tokens WS-Security Addendum WS-Security Profile for Tokens WS-Federation WS-Federation Active Requestor Profile WS-Federation WS-Federation Active Requestor Profile WS-Security SOAP Message Security WS-Security Username Token Profile WS-Security X.509 Certificate Token Profile WS-Security SOAP Message Security WS-Security Username Token Profile WS-Security X.509 Certificate Token Profile WS-Security Kerberos Binding WS-Coordination WS-Transaction WS-Coordination WS-Transaction Transactions WS-AtomicTransaction WS-BusinessActivity SOAP 1.1 Messaging SOAP Messages with Attachments SOAP Messages with Attachments WS-Referral WS-Routing WS-Referral WS-Routing DIME WS-Attachments WS-Addressing SOAP 1.2 MTOM WS-Eventing WS-Policy 1.1 WS-PolicyAttachments 1.1 WS-PolicyAssertions 1.1 WS-Policy 1.1 WS-PolicyAttachments 1.1 WS-PolicyAssertions 1.1 WS-Policy WS-PolicyAttachments WS-PolicyAssertions WS-SecurityPolicy WS-Policy WS-PolicyAttachments WS-PolicyAssertions WS-SecurityPolicy Metadata UDDI 1.0 WSDL UDDI 2.0 WS-Inspection UDDI 3.0 WS-Discovery WS-MetadataExchange WS-Discovery WS-MetadataExchange As of Feb/2004

77 SeguridadFiabilidad Transaccional Mensajería XML Metadatos Transportes Aplicaciones Capa de Negocio Arquitectura de Servicios Web y Microsoft SOAP XSD SOAP XSD HTTP UDDI WSDL UDDI WSDL WS-Security WS-Routing WS-Referral DIME WS-Routing WS-Referral DIME TCP in-process TCP in-process WS-Addressing WS-Attachments WS-Addressing WS-Attachments WS-Policy WS-Trust WS-SecureConversation WS-Trust WS-SecureConversation WS-ReliableMessaging WS-Discovery WS-MetadataExchange WS-Discovery WS-MetadataExchange WS-BusinessActivity WS-AtomicTransaction WS-BusinessActivity WS-AtomicTransaction MTOM WS-Eventing MTOM WS-Eventing WS-Federation WS-Inspection WS-Coordination WS-Transaction WS-Coordination WS-Transaction ASP.NET Web Services.NET FX 1.0 / 1.1 ASP.NET Web Services.NET FX 1.0 / 1.1 WSE 1.0 WSE 2.0 Indigo (con Longhorn) Indigo (con Longhorn)

78 Indigo ASMX + WSE.NET Remoting Enterprise Services Simple Config Interoperable Service-Oriented Attributes Transactions Components Broad Vision Extensibility Object-Oriented Indigo será el superconjunto de las capacidades de las tecnologías de comunicaciones actuales System.Messaging Queuing Reliable Msg Durable Msg Capa de Negocio Indigo y la unificación

79 Capa de Negocio Tecnologías distribuidas en.NET ¿Cuál usar? Guía Prescriptiva (1) Construir servicios con ASMX WSE si es necesario (ej. seguridad) Usar objetos remotos dentro de servicios Enterprise Services si es necesario (ej. transacciones).NET Remoting si no es necesario servicios empresariales Usar System.Messaging si es necesaria fiabilidad

80 Capa de Negocio Tecnologías distribuidas en.NET ¿Cómo usar? Guía Prescriptiva (2) – Migración a Indigo El código existente funcionará sin cambios, por interoperabilidad con tecnologías anteriores Si se quiere migrar el código: Evitar o abstraer el uso de la extensibilidad de bajo nivel de ASMX (ej. HTTP Context) Evitar o abstraer el uso de la extensibilidad de bajo nivel de.NET Remoting (ej. Sinks y Channels) Evitar el paso de referencias de objetos dentro Enterprise Services No usar APIs de COM+ – usar Enterprise Services No usar APIs de MSMQ – usar System.Messaging

81 Arquitectura de Referencia.NET Capa de Presentación Capa de Datos Capa de Presentación Componentes de Interfaz de Usuario Componentes de Proceso de Interfaz de Usuario Capa de Negocio Ciclo de Vida del software Administración Operativa Comunicaciones Seguridad Servicios Recursos Usuarios

82 Capa de Presentación ASP.NET Web Forms: modelo de desarrollo Modelo de programación similar a WinForms RAD Visual: Formularios, Controles servidor, Eventos El código está detrás Separación entre lógica y presentación Form1.asp códigocódigo Form1.aspx código Form1.aspx.vb ASP ASP.NET

83 Capa de Presentación ASP.NET: modelo de ejecución FicheroASPXóASMXPetición MotorASP.NET Parsing Clase de página generada Respuesta Petición Instanciar RespuestaClase Code- behind Clase compilada Compilar Generar

84 Capa de Presentación ASP.NET: Sesión y Caché Sesión No requiere obligatoriamente cookies Soporta granjas de servidores Más opciones para guardar estado: Servicio Windows en otro equipo (alta disponibilidad) SQL Server (alta disponibilidad + tolerancia a fallos) Caché a nivel de página Caché fragmentado Modos cliente y servidor Dependencias de caché (tiempo, fichero, consulta SQL) Cache API

85 Aplicación Web con ASP.NET Web Forms

86 Capa de Presentación Windows Forms Combinación de productividad formularios VB con potencia MFC C++ Herencia visual de controles y formularios Soporte gráfico mejorado GDI+ Fácil enlazado de datos con ADO.NET Fácil consumo de Servicios Web XML Controles Windows hospedados en IE Impresión de formularios, ayuda, …

87 Cliente Rico Cliente Ligero Smart Client Experiencia de usuario rica Desarrollo productivo Infierno de las DLLs Instalación costosa Instalación mínima/nula Interactivo Dependencia de la red Facilidad de despliegue Experiencia de usuario pobre Versionado centralizado Dificultad de despliegue Desarrollo complejo Capa de Presentación Cliente Rico o Cliente Ligero: Smart Client

88 Cliente Inteligente Cliente Ligero Cliente Pesado Necesidad Funcionalidad rica e interactiva Facilidad de despliegue, actualización y mantenimiento Productividad de usuario en modo desconectado Ningún problema Limitado por tecnologías de desarrollo para Web Sí $$$Ningún problemaSí Si, pero código de sincronización es complicado No es posibleSí Capa de Presentación Cliente Rico o Cliente Ligero: Smart Client

89 Aplicación Windows Smart Client con Windows Forms

90 Capa de Presentación Smart Client: atributos clave Utiliza la potencia del procesador local Experiencia de usuario rica, interactiva Consume servicios Servicios Web y SOA Puede funcionar de forma desconectada Exige incorpora lógica de negocio y acceso a datos en el cliente Se despliega y actualiza de forma centralizada

91 Opción 1: File Copy (XCOPY, FTP) Instalación sin ejecutar nada en el cliente Opción 2: paquetes Windows ® Installer Incluyendo o no.NET Framework Redistributable Ejecutar Setup en el cliente o desplegar con Systems Management Server o IntelliMirror ® Opción 3: Despliegue sin tocar con Internet Explorer (No-Touch Deployment) Descarga de Aplicaciones Windows de Intranet Descarga de Controles Windows en páginas Web El código se mantiene y se versiona en un único punto: servidor de Intranet Capa de Presentación Despliegue de aplicaciones.NET

92 Capa de Presentación Despliegue sin tocar (No-Touch Deployment) Sin instalación ni desinstalación Aplicaciones.NET son ligeras código gestionado IL < código nativo No se instala nada en la carpeta System No se escribe nada en el Windows Registry Requerimientos del cliente Windows 98/Windows NT ® 4.0 o superior Internet Explorer 5.5 o superior.NET Framework Redistributable (~20 MB) El futuro del despliegue de aplicaciones (Whidbey) Click-Once = No-Touch Deployment + Updater App. Block

93 Web Server Assembly Cache HTTP Client Windows App Form1 Form2 Capa de Presentación Despliegue de aplicaciones Windows

94 Web Server Assembly Cache HTTPChart.htmlChartEngine.DLL Customizer.DLL Client HTTP Internet Explorer 5.5 Charting.DLL Capa de Presentación Despliegue de controles Windows

95 Aplicación Windows Smart Client y el despliegue sin tocar

96 Capa de Presentación Escenarios de Aplicaciones Móviles Experiencia Web móvil Ejemplo: titulares de noticias Muchos tipos de dispositivos Entrada de datos muy limitada Uso breve e intermintente Dispositivo Inteligente Ejemplo: trabajo de campo Funcionalidad online y offline Integración de dispositivos Interfaz de usuario enriquecida Todo el potencial del PC Ejemplo: gestión de conocimiento Pantalla a tamaño completo Aplicaciones compatibles PC Anotación y edición enriquecidas

97 Operativa off-line Ejecución Local Datos Locales IU enriquecido Multimedia IU elaborado Integración con elementos dispositivo Lectores tarjetas Lectores código barras Receptores GPS Telefonía / mensajería Presentación adaptable Soporte dinámico de múltiples navegadores de dispositivos Soporte navegador en dispositivos bajo coste Código base único Mantenimiento simplificado Extensión natural de las apl. Web existentes Ejecución en servidor Sin instalación en cliente Sin ejecución en cliente Ventajas de apl. Web móvil Ventajas de apl. cliente inteligente Capa de Presentación Ventajas arquitectónicas de apl. móviles

98 Soporte multi-dispositivo complejo Diferentes dimensiones Diferentes dimensiones Diferentes características Diferentes características Diferentes estándares Web Diferentes estándares Web Código Local Página Web Móvil Sistema Operativo del Dispositivo Navegador Web del Dispositivo Poca reutilización Poca reutilización Diferentes plataformas Diferentes plataformas Diferentes APIs Diferentes APIs Diferentes lenguajes Diferentes lenguajes Capa de Presentación Retos tradicionales de aplicaciones móviles

99 Código Local Página Web Móvil Sistema Operativo del Dispositivo Navegador Web del Dispositivo Controles Web Móviles ASP.NET.NET Compact Framework Extensiones para Dispositivos Inteligentes Capa de Presentación Soluciones Microsoft para apl. móviles

100 Aplicaciones para dispositivos Aplicación Web para dispositivos con ASP.NET Mobile Web Forms Aplicación Windows Smart Client para dispositivos con Windows Forms de.NET Compact Framework

101 Capa de Presentación Amplio abanico de posibilidades Cliente ligero, basado en Web Navegador estándar: ASP.NET Web Forms Navegador de dispositivo: ASP.NET Mobile Web Forms Cliente inteligente (smart client) basado en Windows PC: Windows Forms de.NET Framework TabletPC: Windows Forms de.NET Framework + controles especiales de manejo de tinta y de lápiz Pocket PC, Pocket PC PE, Smartphone, Windows CE: Windows Forms de.NET Compact Framework Cliente inteligente (smart client) basado en Office Word y Excel: Visual Studio Tools for Office (VSTO) InfoPath

102 Arquitectura de Referencia.NET Arquitectura de Aplicación en capas lógicas Servicios Recursos Componentes de Interfaz de Usuario Componentes de Proceso de IU Procesos de Negocio Componentes de Negocio Entidades de Negocio Componentes de Acceso a Recursos Ciclo de Vida del software Administración Operativa Comunicaciones Agentes Servicios Interfaces Servicios Agentes Servicios Interfaces Servicios Seguridad Arquitectura Orientada A Servicios

103 Arquitectura de Referencia.NET Entornos de Despliegue Físico Infrastructure VLAN Data & Management VLAN DMZ VPN

104 Entornos de Despliegue Físico Tecnologías de Clustering Microsoft Network Load Balancing (NLB) Balancea tráfico TCP/IP entre múltiples servidores Hasta 32 nodos Proporciona alta disponibilidad y escalabilidad Con Windows Server 2003 (todas las ediciones) Cluster Service (MSCS) Tolerancia a fallos (failover) Hasta 8 nodos Proporciona alta disponibilidad Con Windows Server 2003 (sólo las ediciones Enterprise, DataCenter y 64-bit)

105 Consideraciones NLB Estado de Session Uso de ViewState Comunicaciones SSL Entornos de Despliegue Físico Granjas Web

106 Balanceo de carga para componentes (Enterprise Services / COM+) NLB para componentes sin estado CLB para componentes con estado Entornos de Despliegue Físico Granjas de aplicación

107 Windows Clustering Service Clusters de 2 o 4 nodos Configuración Activo/Activo o Activo/Pasivo La gestión de la conexión con base de datos es crucial cuando se utiliza configuración cluster Entornos de Despliegue Físico Clusters de base de datos

108 Entornos de Despliegue Físico Clusters MSMQ, Clusters EAI Microsoft Message Queue (MSMQ) BizTalk Server (EAI) Requiere SQL Server para BTS Orchestration Multiples servidores receive y worker

109 Interoperabilidad o Migración Coexistencia de DNA y.NET Aplicaciones DNA y aplicaciones.NET coexisten en la misma máquina (tanto Web como Windows) Componentes COM y Componentes.NET coexisten en la misma máquina Componentes COM y Componentes.NET pueden usar los servicios de COM+ en la misma máquina ASP y ASP.NET pueden ejecutarse en el IIS de la misma máquina Páginas.asp son procesadas por ASP Páginas.aspx y.asmx son procesadas por ASP.NET ASP y ASP.NET no comparten Session ni Application (aunque es posible hacerlo)

110 Interoperabilidad o Migración Interoperabilidad entre DNA y.NET COM Interop: interoperabilidad COM bidireccional Utilizar componentes COM desde.NET TlbImp.exe : genera un proxy.NET de un componente COM (early binding) AxImp.exe : genera proxy.NET de un control ActiveX System.Reflection (late binding) Utilizar componentes.NET desde COM TlbExp.exe : genera una librería de tipos de un componente.NET (early binding) RegAsm.exe : registra un componente.NET en el registro del sistema (late binding) P/Invoke: interoperabilidad código nativo Llamadas a puntos de entrada estáticas en DLLs de código nativo desde código gestionado Class EjemploPInvoke { // Declarar la función externa no gestionada [sysimport(dll=user32.dll)] public static extern int MessageBoxA (int modal, string mensaje, string titulo, int opciones); public static void Main (string[] args) { // Invocar a la función externa no gestionada MessageA(0, P/Invoke funciona!, Ejemplo P/Invoke, 0); }

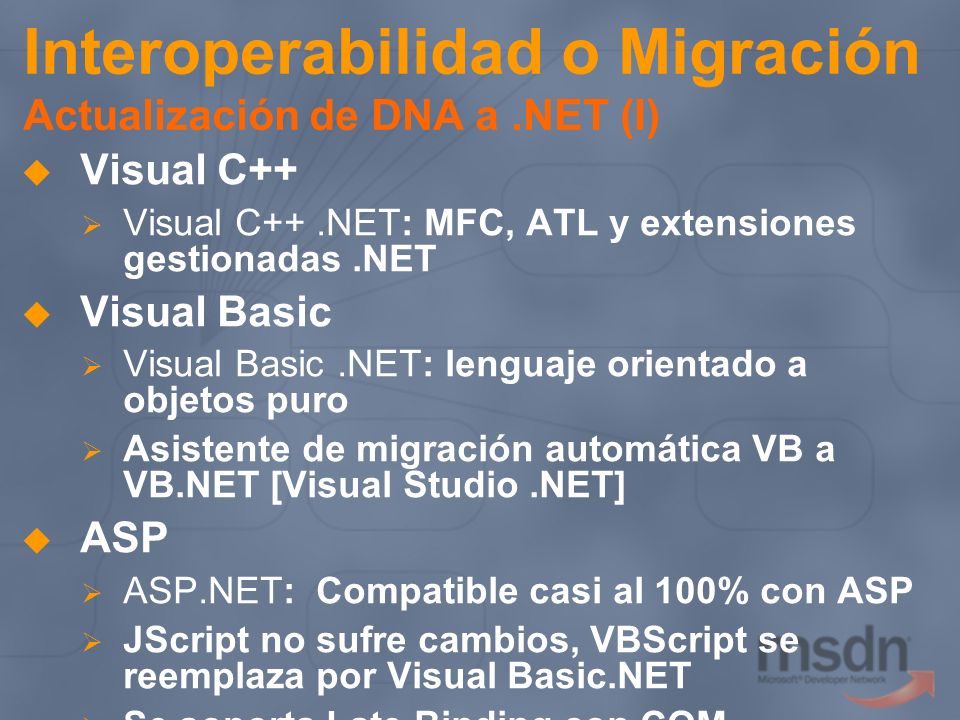

111 Interoperabilidad o Migración Actualización de DNA a.NET (I) Visual C++ Visual C++.NET: MFC, ATL y extensiones gestionadas.NET Visual Basic Visual Basic.NET: lenguaje orientado a objetos puro Asistente de migración automática VB a VB.NET [Visual Studio.NET] ASP ASP.NET: Compatible casi al 100% con ASP JScript no sufre cambios, VBScript se reemplaza por Visual Basic.NET Se soporta Late Binding con COM (Server.CreateObject / CreateObject) Asistente de migración automática ASP a ASP.NET [http://www.asp.net]http://www.asp.net ADO ADO.NET: tecnología de acceso a datos en.NET ADO está soportado vía COM Interop DAO y RDO también están soportados vía COM Interop Data Binding a controles sólo soportado con ADO (no con DAO ni RDO)

112 Interoperabilidad o Migración Actualización de DNA a.NET (II) Gracias a la coexistencia y la interoperabilidad entre DNA y.NET Es posible construir nueva funcionalidad en.NET Es posible actualizar de DNA a.NET gradualmente ¿Cómo migro de DNA a.NET? una estrategia: Utilizar.NET para desarrollo de nueva funcionalidad 1º migración de código: herramientas automáticas de migración sintáctica que hace gran parte del trabajo 2º migración de componentes: manualmente, usar componentes.NET en lugar de componentes COM 3º migración de conceptos: refactorización, arquitectura

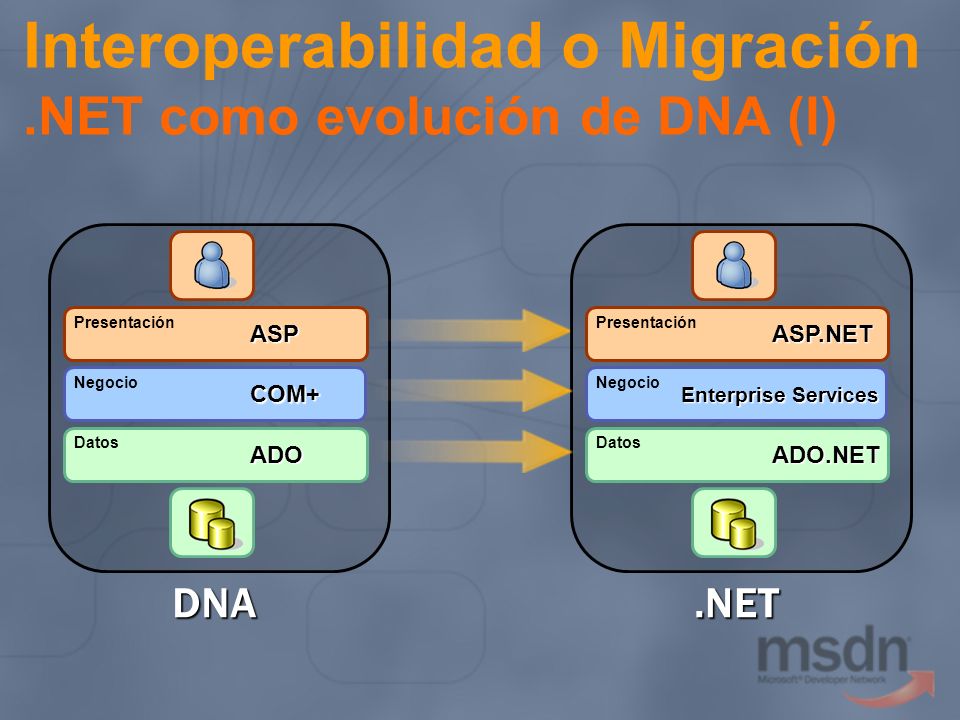

113 Interoperabilidad o Migración.NET como evolución de DNA (I) Presentación Negocio Datos ASP COM+ ADO DNA Presentación Negocio Datos ASP.NET Enterprise Services ADO.NET.NET

114 Interoperabilidad o Migración. NET como evolución de DNA (II) Mejoras de la plataforma.NET Integración de sistemas Paradigma Servicios Web Unificación modelo de desarrollo Simplificar despliegue y operaciones Seguridad de código Productividad Facilidad de mantenimiento Rendimiento

115 Interoperabilidad o Migración Coexistencia e Interoperabilidad DNA y.NET Objetivos de diseño de.NET Conservar inversión en el desarrollador Conservar inversión en el código Presentación Negocio Datos ASP COM+ ADO Aplicación mixta Presentación Negocio Datos ASP.NET Enterprise Services ADO.NET

116 Interoperabilidad o Migración Coexistencia e Interoperabilidad DNA y.NET Permite utilizar.NET sin migrar la aplicación Nueva funcionalidad en.NET Módulo 1 - ADOMódulo 2 - ADO Módulo 1 – COM+Módulo 2 – COM+ Módulo 1 - ASPMódulo 2 - ASPMódulo 3 - ASP.NET Módulo 3 – ES Módulo 3 – ADO.NET Módulo 3 - ASP.NET Módulo 3 – ES Módulo 3 – ADO.NET

117 Interoperabilidad o Migración Coexistencia e Interoperabilidad DNA y.NET Permite migración gradual de la aplicación Por componentes Módulo 1 - ADOMódulo 2 - ADO Módulo 1 – COM+Módulo 2 – COM+ Módulo 1 - ASPMódulo 2 – ASPMódulo 2 – ASP.NET Módulo 1 – ES Módulo 2 – ADO.NET

118 Interoperabilidad o Migración (1) Migración de Código DNA a.NET Portar código a algún lenguaje.NET Ej. VBScript a VB.NET Existen herramientas automáticas de Microsoft Según la aplicación, 80% del trabajo Módulo 1 - ASP Módulo 1 – ASP.NET Lista tareas ASP Migration Assistant Tool

119 Interoperabilidad o Migración (2) Migración de Componentes DNA a.NET Utilizar librería de clases.NET System.Xml en lugar de MSXML System.Data en lugar de ADO … Este nivel aumenta el rendimiento Dim rs As ADODB.Recordset Dim SQLstr As String SQLstr = "SELECT * FROM register rs.Open(SQLstr, conn, 1, 3) If (rs.EOF) Then checkpw = 1 End If rs.Close() Dim rs As SqlDataReader Dim SQLstr As String SQLstr = "SELECT * FROM register rs = conn.ExecuteReader(SQLstr) If (!rs.Read()) Then checkpw = 1 End If rs.Close()

120 Interoperabilidad o Migración (3) Migración de Conceptos DNA a.NET Refactoring del componente Utilizar nuevos patrones de diseño más eficientes Ejemplos Separación HTML – código de presentación Controles ASP.NET Entidades de negocio serializables en BD Acceso desconectado Acceso por servicio web …

121 Interoperabilidad o Migración Estrategia de migración (I) Día 0 Utilizar.NET para nueva funcionalidad Ventajas Nuevos desarrollos a velocidad.NET Reutilización de la lógica existente DNA.NET

122 Interoperabilidad o Migración Estrategia de migración (II) Primera fase Migrar el código de todos o algunos componentes Esfuerzo: 5% – 10% Ventajas: Unificación del modelo de desarrollo Despliegue, operaciones y mantenimiento únicos DNA.NET.NET - Código

123 Interoperabilidad o Migración Estrategia de migración (III) Segunda fase Optimizar el código más crítico con la migración de componentes Esfuerzo: 10% - 20% Ventajas: Mejora del rendimiento DNA.NET.NET - Código.NET - Componentes

124 Interoperabilidad o Migración Estrategia de migración (IV) Tercera fase Rediseñar con patrones que nos interesen Esfuerzo: 60% - 90% Ventajas: Diseño abierto de última generación Fácil mantenimiento y evolución, integración, reutilización y máxima productividad del desarrollador DNA.NET.NET - Código.NET - Componentes.NET

125 Interoperabilidad o Migración Java y Visual J++ Interoperabilidad con Java Servicios Web (WS-I) Brokers de mensajes (tipo BizTalk Server) Puentes de tecnología (Bridges: Janeva, Ja.Net, …) Migración de Visual J++ y Java a.NET Visual J#.NET Sintaxis Java en.NET Visual J#.NET 2003: soporte JDK Visual J#.NET 2005: soporte JDK 1.3 (con Whidbey) JLCA Conversión de Java y JDK a Visual C# y.NET Framework JLCA 2.0: conversión JDK JLCA 3.0: conversión JDK 1.3 (con Whidbey)

126 Referencias Guías de Arquitectura Patterns & Practices Desarrollo Web Server Side Desarrollo Windows Smart Client Servicios Web de Microsoft MSDN Online, El Recurso del desarrollador Comunidad de GotDotNet

127 © 2004 Microsoft Corporation. Todos los derechos reservados. Esta presentación tiene propósitos informativos únicamente. Microsoft no ofrece garantías, implícitas o explícitas, de este contenido.
