1 FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica.
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica. Reglas de Kirchhoff. Prof. Norge Cruz Hernández

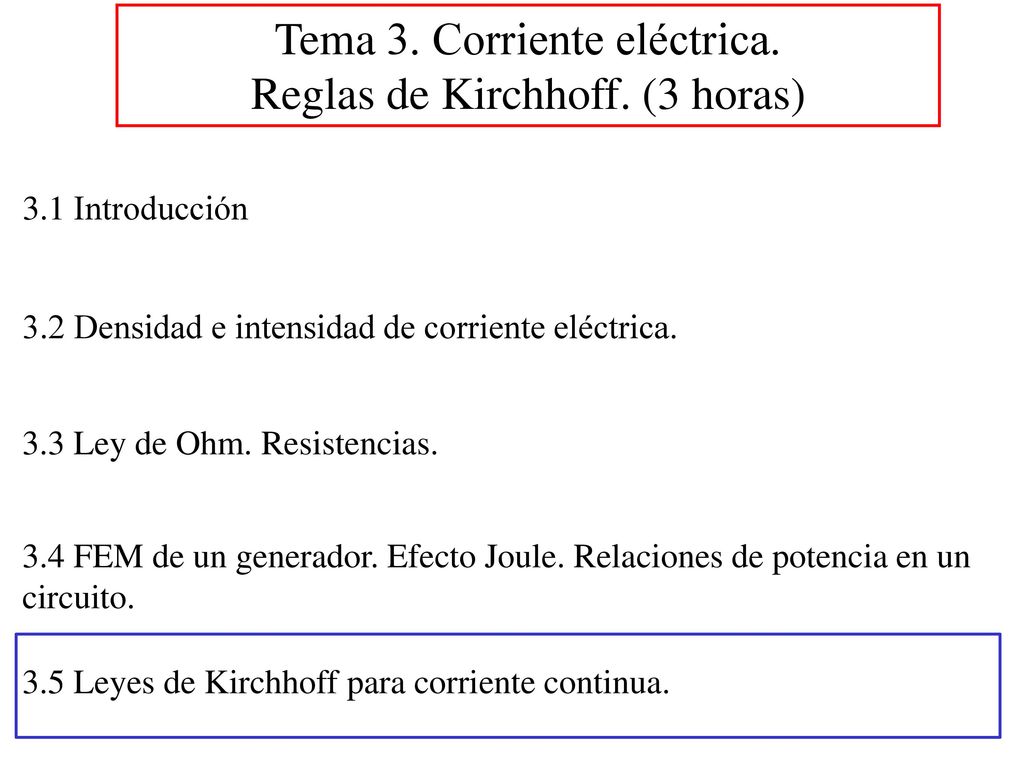

2 Tema 3. Corriente eléctrica. Reglas de Kirchhoff. (3 horas)
3.1 Introducción 3.2 Densidad e intensidad de corriente eléctrica. 3.3 Ley de Ohm. Resistencias. 3.4 FEM de un generador. Efecto Joule. Relaciones de potencia en un circuito. 3.5 Leyes de Kirchhoff para corriente continua.

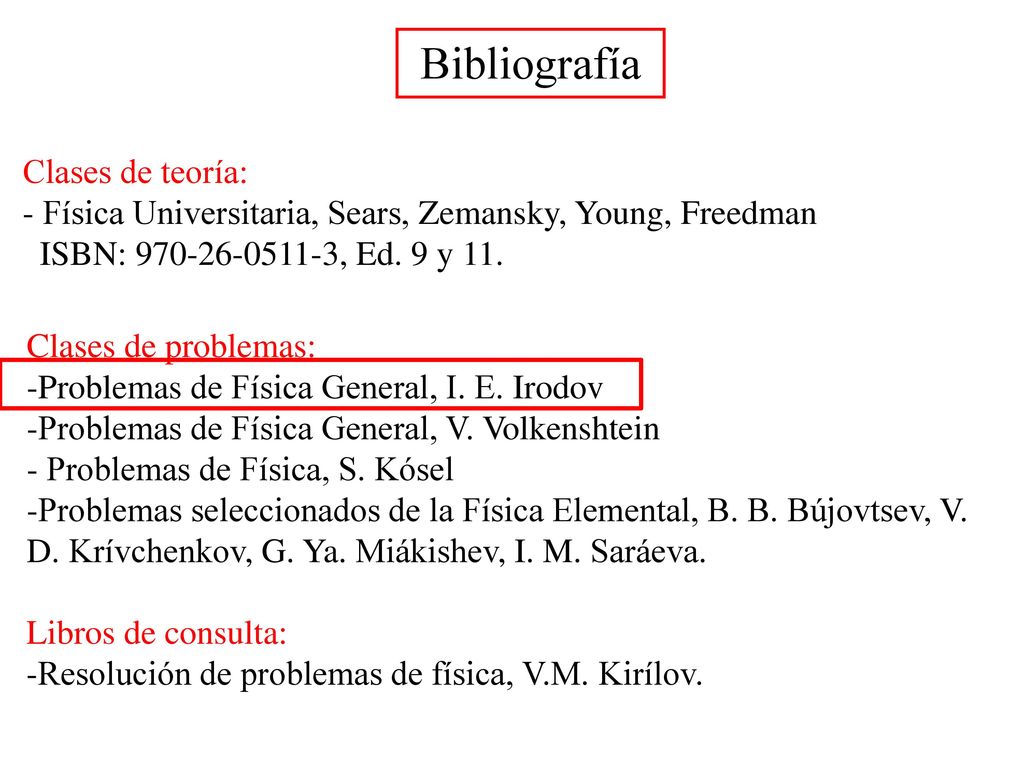

3 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

4 circuitos RC (carga del condensador)
ε R C -q(t) +q(t) i (t) q(t) t i(t) t

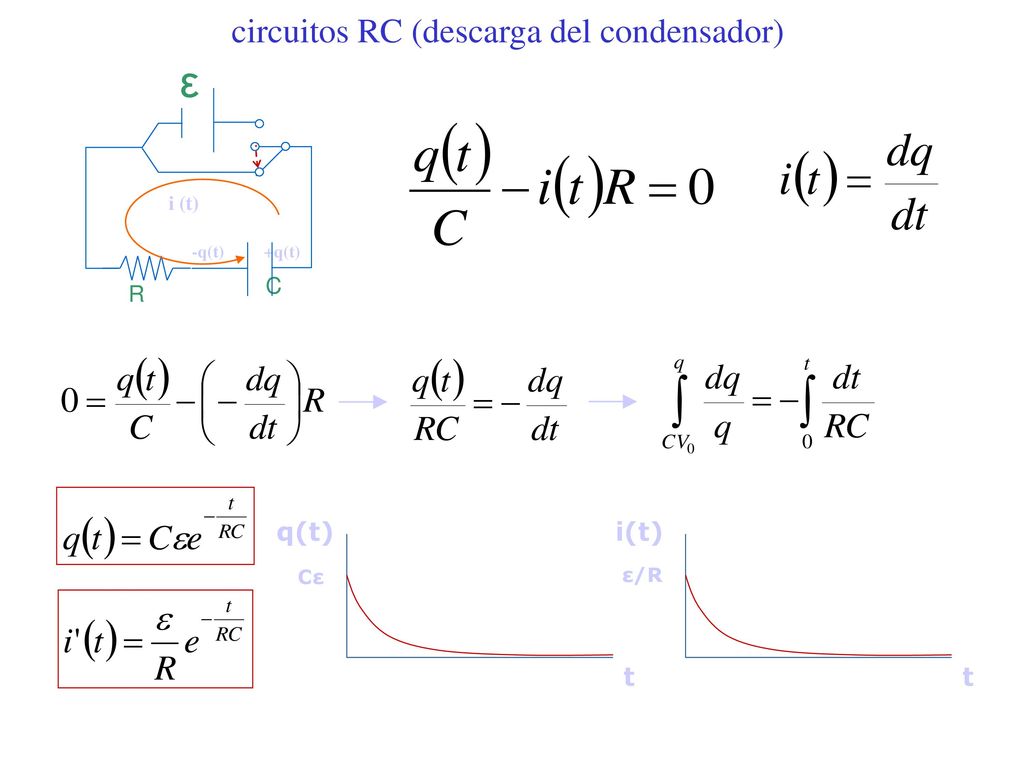

5 circuitos RC (descarga del condensador)
ε R C -q(t) +q(t) i (t) q(t) t i(t) Cε ε/R

6 Problema de caja negra I En el interior de la caja negra hay un elemento pasivo, que puede ser un diodo ó una resistencia. Identifique el elemento en su interior. Dispone de: - Fuente de tensión variable - Resistencia variable - dos polímetros - varios cables

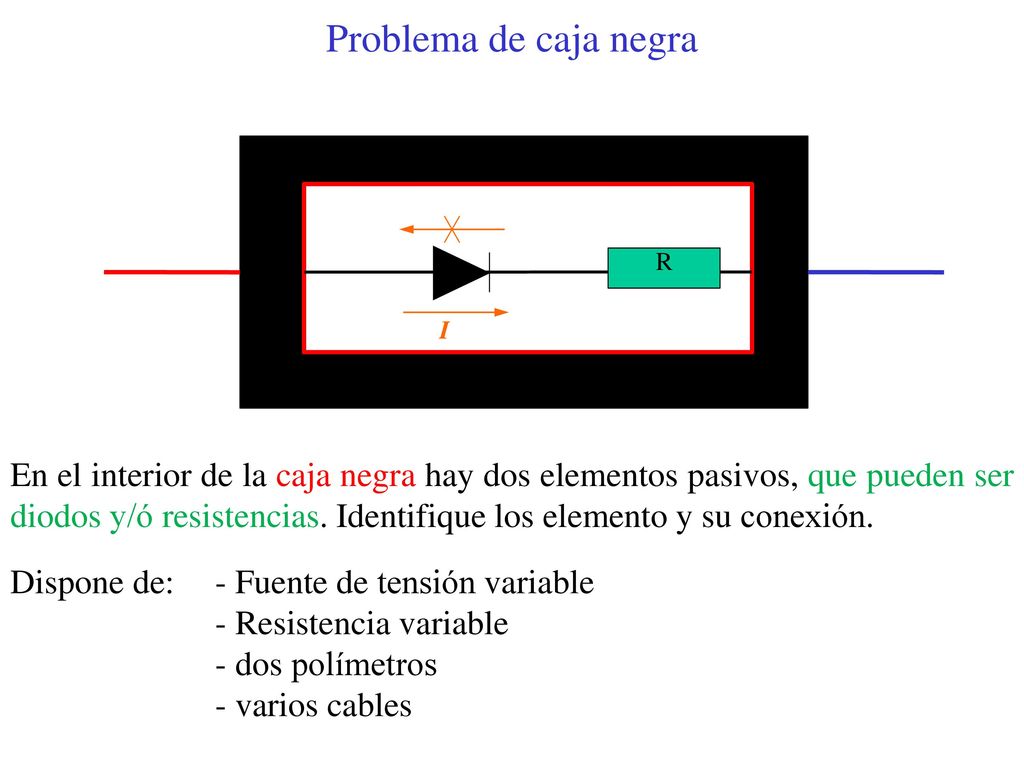

7 Problema de caja negra I R En el interior de la caja negra hay dos elementos pasivos, que pueden ser diodos y/ó resistencias. Identifique los elemento y su conexión. Dispone de: - Fuente de tensión variable - Resistencia variable - dos polímetros - varios cables
