FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica.

Presentación del tema: "FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica."— Transcripción de la presentación:

1 FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica.

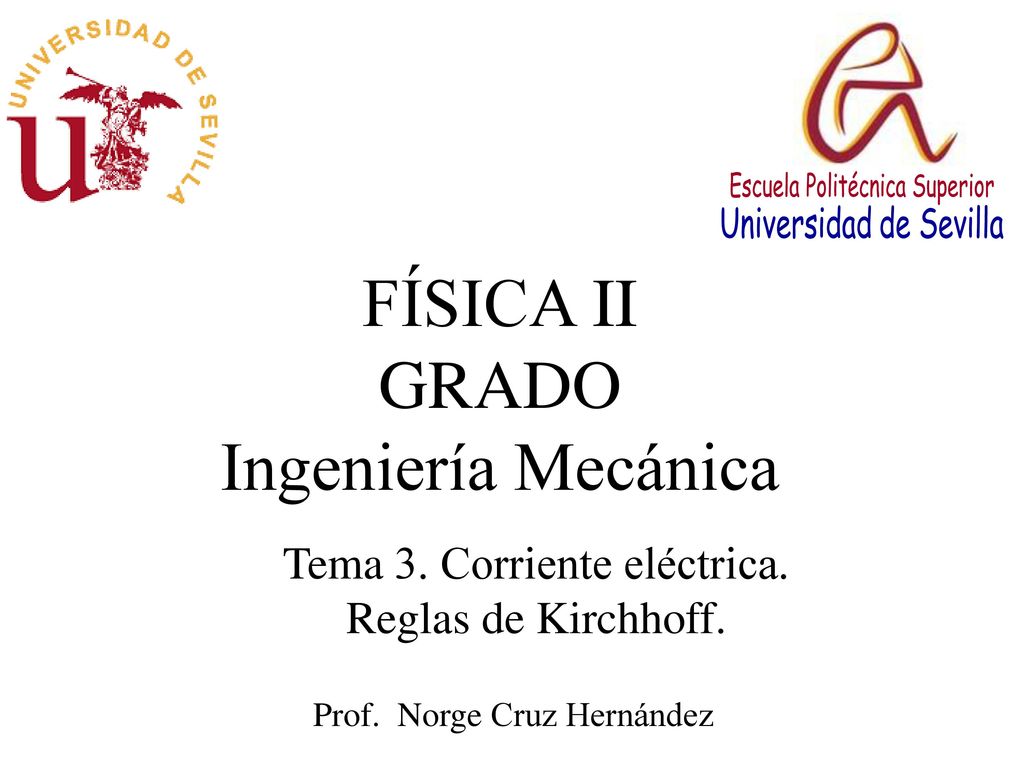

Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 3. Corriente eléctrica. Reglas de Kirchhoff. Prof. Norge Cruz Hernández

2 Tema 3. Corriente eléctrica. Reglas de Kirchhoff. (3 horas)

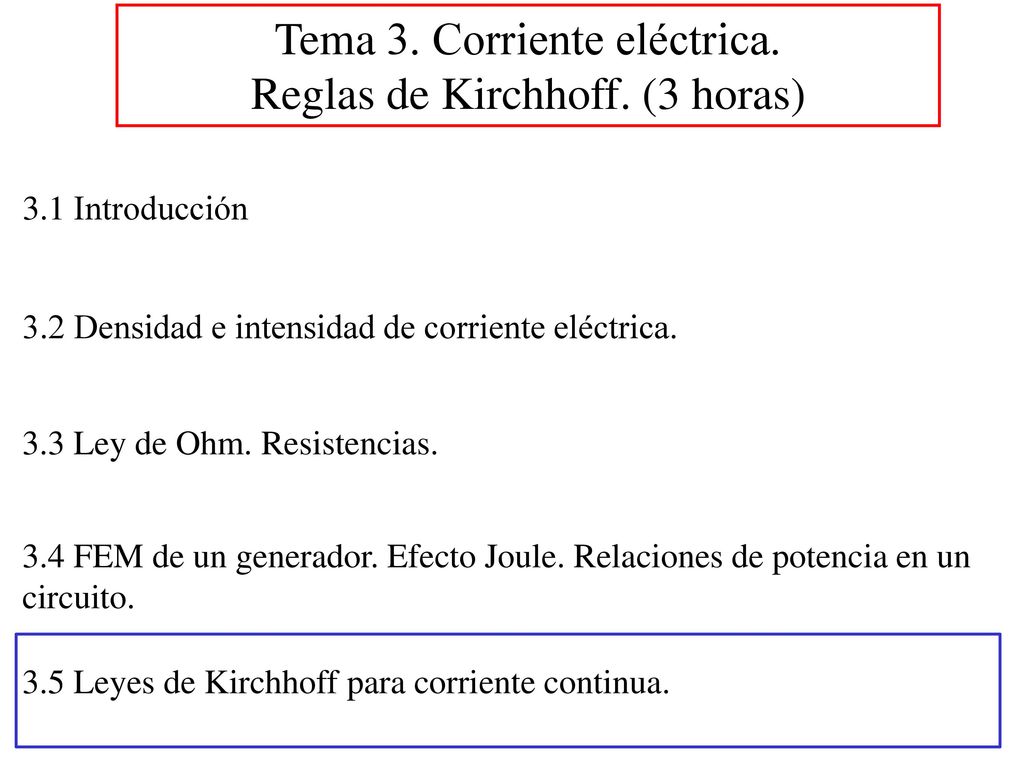

3.1 Introducción 3.2 Densidad e intensidad de corriente eléctrica. 3.3 Ley de Ohm. Resistencias. 3.4 FEM de un generador. Efecto Joule. Relaciones de potencia en un circuito. 3.5 Leyes de Kirchhoff para corriente continua.

3 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

4 3.5 Leyes de Kirchhoff para corriente continua.
Ley de Ohm Circuito eléctrico: camino conductor que forma una espira cerrada, por donde se mueve una corriente eléctrica. ¿Qué ocurre si conectamos varias resistencias en serie y/o en paralelo?

5 resistores en serie

6 resistores en paralelo

7 Los faros de un coche, ¿están conectados en serie o en paralelo?

8 … queremos calcular la intensidad de un circuito

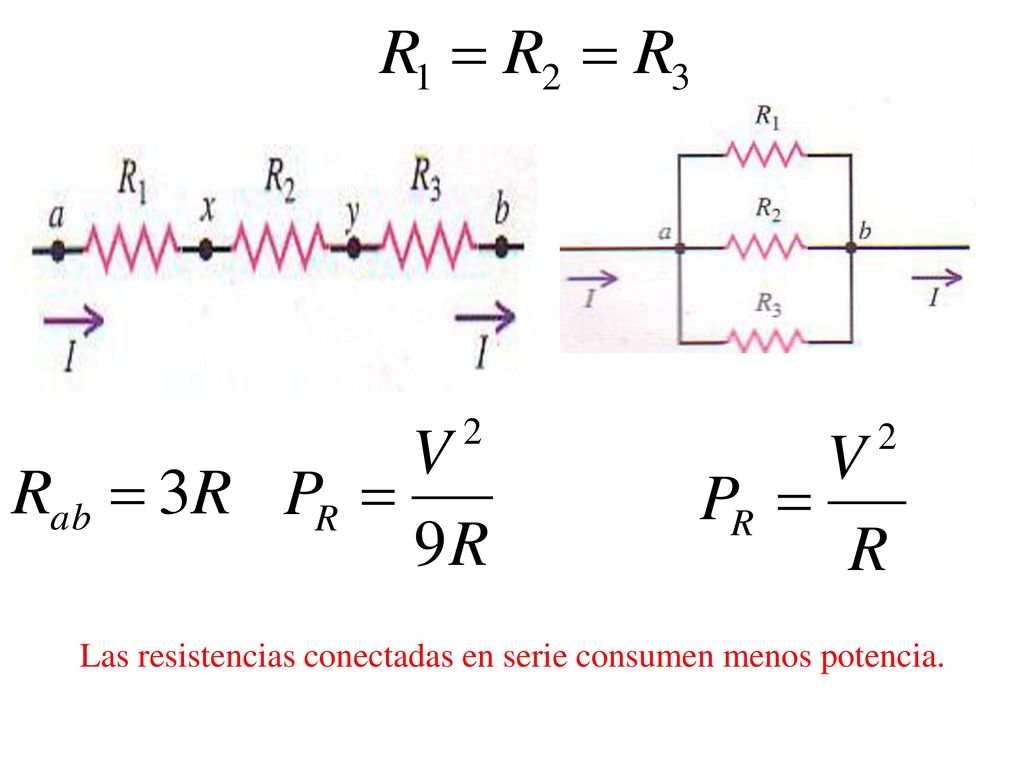

9 Las resistencias conectadas en serie consumen menos potencia.

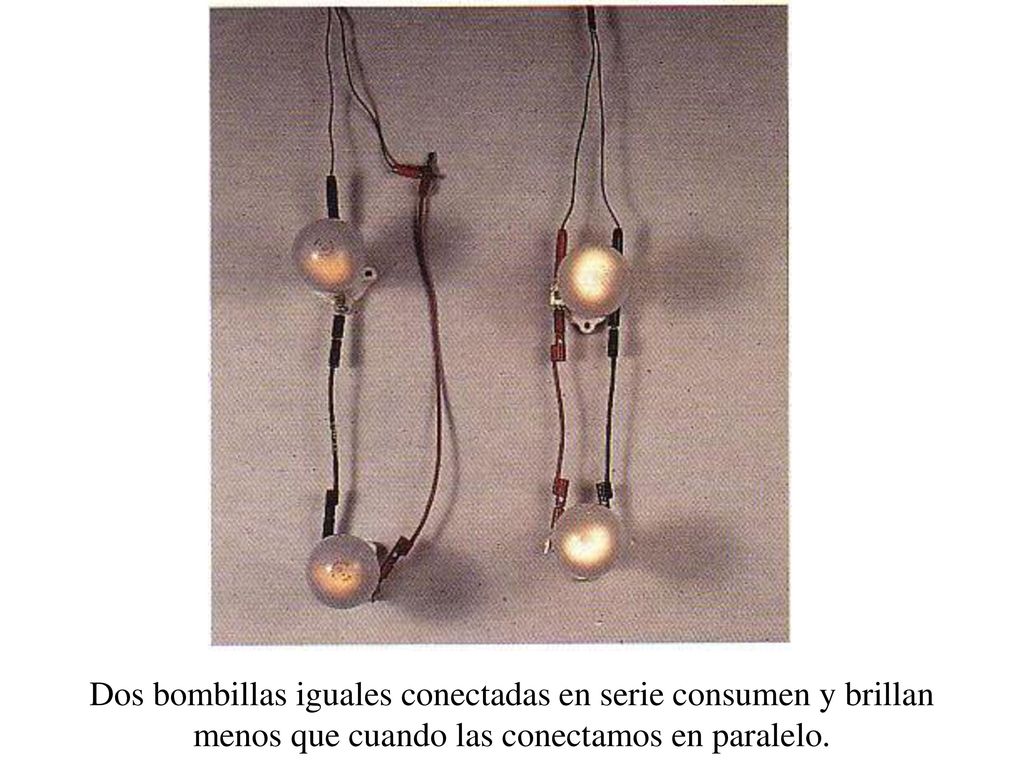

10 Dos bombillas iguales conectadas en serie consumen y brillan menos que cuando las conectamos en paralelo.

11 reglas de Kirchhoff Intentemos conocer las corrientes que circulan por cada una de las resistencias en los siguientes circuitos: Nudo (unión): es un punto en un circuito donde se encuentran tres o más conductores. Malla (espira): cualquier camino conductor cerrado.

12 conservación de la carga
Regla de Kirchhoff de los nudos (uniones): la suma algebraica de las corrientes en cualquier nudo es cero. conservación de la carga Regla de Kirchhoff de las mallas (espiras): la suma de las diferencias de potencial en cualquier malla (espira) debe ser cero. conservación de la energía Gustav Robert Kirchhoff físico alemán ( )

13 circuito de una sola espira
¿Qué ocurre cuando arrancamos nuestro coche con la ayuda de la batería de otro coche?

14 convenios del recorrido de las mallas
- + - + - + + - - +
