1 Microsoft Exchange Server 2003
Migración a Microsoft Exchange Server 2003 Alvaro Díaz Gallardo

2 WorkShop Migración a Exchange 2003
1.- Introducción a Exchange 2003 A) Características de Exchange Server 2003 Seguridad y privacidad Disponibilidad, Escalabilidad y Rendimiento Administración Monitorización B) Clientes de Exchange server 2003 Outlook 2003 Outlook Web Access Exchange Server ActiveSync y Outlook Mobile Access C) Novedades en IIS

3 Características de Exchange Server 2003

4 Seguridad y Privacidad (Seguridad por Defecto)
Sobre Windows 2003 Autentificación Kerberos entre bosques (Cross-Forest) Single Sign-on en AD con múltiples bosques Restricción de Listas de Distribución a usuarios autentificados RPC encapsulado en HTTP IPSec entre nodos del cluster Sobre Exchange 2003 Sincronización para Pocket PC con SSL de 128 bits SSL con HTML para navegación internet con dispositivos móviles Filtrado de conexión, de contenidos y de recipientes Listas negras en tiempo real Servicio de reenvío de spams Reenvío restringido VSAPI 2.5 Con ISA Server Filtrado RPC, SMTP y RSA SecurID

5 Disponibilidad, Escalabilidad y Rendimiento
Windows Server 2003 Servicio Shadow Copy Service (VSS) para backup instantáneo Cluster de 4 a 8 nodos NLB en Front-End con cualquier versión de Windows Server 2003 Gestión de Memoria mejorada (UMA) y soporte memoria Hot-Plug Mejoras en Active Directory Validación del Esquema y Roll-Back de las actualizaciones (ForestPrep) Reducción del tráfico de replicación Grupos de más de usuarios Listas de distribución dinámicas Tiempo de recuperación de Cluster mejorado; Soporte ASR Replicación mejorada de Carpetas Públicas

6 Administración Herramientas de implementación
Herramientas de Conector Active Directory Listas de Distribución dinámicas Programación del movimiento de buzones entre servidores Administración de contenidos de carpetas públicas desde Exch System Manager Administración de buzones desde Exch System Manager Recuperación Centro de Recuperación de buzones (Mailbox Recovery Center) Grupos de Almacenamiento de Recuperación (Recovery Storage Group) Integración con Volume Shadow Copy

7 Monitorización Monitorización de rendimiento de Outlook 2003
Exchange Management Pack Para MS Operations Manager Informe de errores mejorado Visor de colas para SMTP y X.400 Centro de seguimiento de Mensajes (Message Tracking Center) Log de Notificaciones de Estado de Entrega de mensajes

8 Clientes Exchange Server 2003

9 Clientes de Exchange Server 2003
MAPI: Outlook 2003 (Cached, On-Line, Off-Line) Compresión del tráfico Sincronización inteligente RPC encapsulado en HTTP directo por INet; evitando el trazado de VPN Integración Right Management Services

10 Clientes de Exchange Server 2003
HTTP: OWA Interfaz mejorada, similar a Outlook 2003 Firma Digiral, Cifrado (S/MIME)y RMS Bloqueo de archivos adjuntos Autentificacion/Time Out de Cookies OMA SSL 128 Bits Acceso Web de dispositivos móviles Sincronización ActiveSinc

11 Clientes de Exchange Server 2003
POP3 (Deshabilitado por defecto) IMAP4 (Deshabilitado por defecto) NNTP (Deshabilitado por defecto)

12 Internet Information Server 6.0

13 Características Metabase XML Proveedores WMI
Nuevas Herramientas de línea de comandos iisweb / iiscnfg Nueva consola administrativa Bloqueo del Servidor: Sólo sirve ficheros HTM Sólo permite que el servicio Web haga el control de las instalaciones Lista de restricciones ISAPI y CGI Activación basada en plantillas Asistente de bloqueo del servidor Gestión de recursos basados en ACL para cuentas passport Mapeo de credenciales passport con Active Directory Administración con Passport Manager Administration Utility

14 Arquitectura Web Modo Usuario Kernel HTTP.SYS web app web app web app
Worker Process W3 Core web app Worker Process W3 Core web app Worker Process W3 Core Web Admin Service Modo Usuario Administración Configuración Gestión de Procesos de trabajo Monitorización de Procesos Evitar la ejecución de código no aprobado HTTP.SYS Listener & Parser Enrutamiento de demandas basado en la URL Cola de demandas a nivel de Kernel Caché de Respuesta Kernel

15 WorkShop Migración A Exchange 2003
- Introducción a la arquitectura Exchange - Migraciones Exchange 5.5 a Exchange 2003 Actualizacón In-Situ Migración Incremental Exchange 2000 a Exchange 2003 Actualización In-Situ Migración entre organizaciones

16 Introducción a la arquitectura Exchange

17 Arquitecturas y correlación de servicios en servidores Exchange
Exchange Server 5.5 Exchange 2000 / 2003 Active Directory dir.EDB Directorio ntds.DIT Priv1.STM Priv.EDB Priv1.EDB PUB1.STM PUB.EDB PUB1.EDB Conectores Conectores

18 Componenetes de Enrutamiento de correo
Componentes Exchange 2003 Componentes Exchange Server 5.5 Information Store MTA EXIPC Information Store IIS Motor de colas de mensajería IMS Categorizador Mensajes Enrutamiento SMTP

19 Migraciones Exchange Server 5.5 Exchange Server 2003

20 Migraciones v5. 5-v2003:. Actualización de Exchange Server. versión 5
Migraciones v5.5-v2003: Actualización de Exchange Server versión 5.5 a versión 2003 Exchange Server 2000 Exchange 5.5 Exchange Server 2003 Exchange 5.5 1.- Exchange Server SP3 S.O.: Windows NT Server 4.0. 2.- Exchange Server SP3 S.O.: Windows ADC. ¡¡ OJO PTO LDAP (389) si es DC !! 3.- Exchange Server 2.000 S.O.: Windows 2.000

21 Migraciones v5.5-v2003: Migración Incremental
Migración de Cuentas (ADMT) Preparación de Active Directory Actualización de Esquema y Dominios Sincronización de directorios Gestión de buzones de recursos Acuerdos de conexión Instalación Exchange Sever 2003 (coexistencia en sitios) Migración de servicios Mensajería (buzones y carpetas) Comunicaciones Consideraciones

22 Migraciones v5.5-v2003: Migración Incremental – Migración Cuentas
Dominio Windows NT Active Directory Active Directory Migration Tool Windows 2003 Windows NT 4.0 Dominio de cuentas Recursos1 Recursos2 Creación del dominio Windows 2003 Modo Winodws 2000 Nativo Relación en un sentido 1 2 3 Uso de ADMT para mover usuarios 4 Decomisión de cuentas 5 Migración de dominios de recursos 6 Pasos de migración:

23 DEMO: Migración de Cuentas de Seguridad Play

24 Migraciones v5.5-v2003: Migración Incremental – Preparación AD
Comprobación de derechos y permisos H:\support\ExDeploy>exdeploy.exe /s:srvadg2:389 /gc:shovelhead /t:OrgPrepCheck /p:g:\prueba\OrgPrepCheck Actualización del Schema de Windows Server 2003 Setup /forestprep (Schema Admin, Enterprise Admins), cuidado, porque aún no indica extender la organización, la crea sin nombre. Actualización del dominio Setup /domainprep (Schema Admin), si el dominio no es seguro es porque existe el grupo usuarios pre-windows2000 Crea Exchange Domain Servers(Global) y Exchange Enterprise Servers (Local), para dar permisos a los servidores en la organización Instalación de Active Directory Connector Instalación de Servidores Exchange 2003 y coexistencia en sitios

25 Instalación ADC Grupo Administradores del Schema Active Directory Connector Setup Wizard Grupo Administradores de Empresas Grupo Administradores de Empresas Colocar el Servidor ADC el mismo segmento de red que los servidores pasarela de Active Directory y Exhcnage 5.5 Asegurarse que las relaciones entre recipientes y objetos de directorio sean uno-a-uno, antes de configurar ADC. Cuenta de Servicio Grupo Built-in Administradores Active Directory ADC

26 Conector Active Directory
Migraciones v5.5-v2003: Migración Incremental – Sincronizacion Directorios Active Directory Directorio Exchange Server 5.5 Conector Active Directory Tipos de Objetos C.Recipients D.Lists Mailboxes Contacto con dirección de correo Grupos con dirección de correo Usuario con buzón de correo Exchange Server Exchange Server Replication Exchange Server Acuerdo de conexón Servidor Pasarela Servidor de Catálogo Exchange Server 5.5 Servidor Pasarela Exchange Site Replication ADC Controlador Active Directory Controlador Active Directory Active Directory

27 Dominio Active Directory Eliminación de objetos
Acuerdos de Conexión : Servidor Pasarela De Recipientes De C. Públicas De Configuración (*) Exchange Site Ac Conexión Servidor Pasarela Servidor Pasarela Ac Conexión Exchange Site Dominio Active Directory Ac Conexión Servidor Pasarela Exchange Site Creación de objetos Active Directory Exchange Server 5.5 Site Exchange Windows Dominio Active Directory Eliminación Deleted Exchange Site ADC Eliminación de objetos Active Directory Exchange Server 5.5 Site Windows Exchange Active Directory Exchange Server 5.5 Site Doble Sentido

28 Proceso de sincronización de ADC
MSExchServer1HighestUSN (AD) MSExchServer2HighestUSN (Exch 5.5) Object-Version (1=New Obj) Replicated-Object-Version (Inc +1) DistinguishedName LegacyExchangeDN (LDAP Name) msExchmailbox (USR SID) - msExchADCGlobalNames USNChanged (AD) USN-Changed (Exch 5.5)

29 DEMO: Configuración de ADC Play

30 ADC Tools: búsqueda/etiquetado buzones recursos
Custom Attribute 10 : NTDSNoMatch Buzón de recursos Exchange Server 5.5 ADCTools Obj-Class Extension- Attribute-10 Display Name Mailbox Kim Ralls ntdsnomatch Conference Room 1 AV Equipment 1 ntdscontact Company Car 1 Bei-Jing Guo Conference Room 3 Primary Windows NT Account Alias Name Directory Name Home Server DOMINIO\Kimr kimr KimR VANCOUVER c1 C1 DOMINIO\BarbaraH av1 AV1 car1 Car1 DOMINIO\Beijibg beijingg BeijingG c3 C3 Obj-C /o=AT /o=ATL

31 DEMO: Uso de las ADC Tools (Etiquetado de buzones de servicios) Play

32 Coexistencia en sitios Exchange 5.5
La coexistencia de configuración es el proceso de compartir la información entre Active Directory y el directorio de Exchange 5.5 La coexistencia de mensajería es el proceso de envio y enrutamiento de mensajes entre servidores Exchange 5.5, Exchange 2000 (en su caso) y Exchange 2003 La coexistencia de carpetas públicas es el proceso de replicación de la información de carpetas públicas entre servidores Exchange Tras haber instalado el primer servidor Exchange 2000 o la organización está en modo mixto Automáticamente se crea el Acuerdo de Configuración Instalación Exchange 2003 Arrancar la instalación de Exchange 2003 Establecer componentes y servicios Exchange 2003 a instalar Elegir opción de unirlo a una organización Exchange 5.5 Elegir el servidor Exchange 5.5 próximo Credenciales de la cuenta de servicio Exchange 5.5 Instalación de componentes Exchange y establecimiento del acuerdo de conexión de configuración Exchange Server 5.5 2003 León Coexistencia de mensajería de Configuración Active Directory

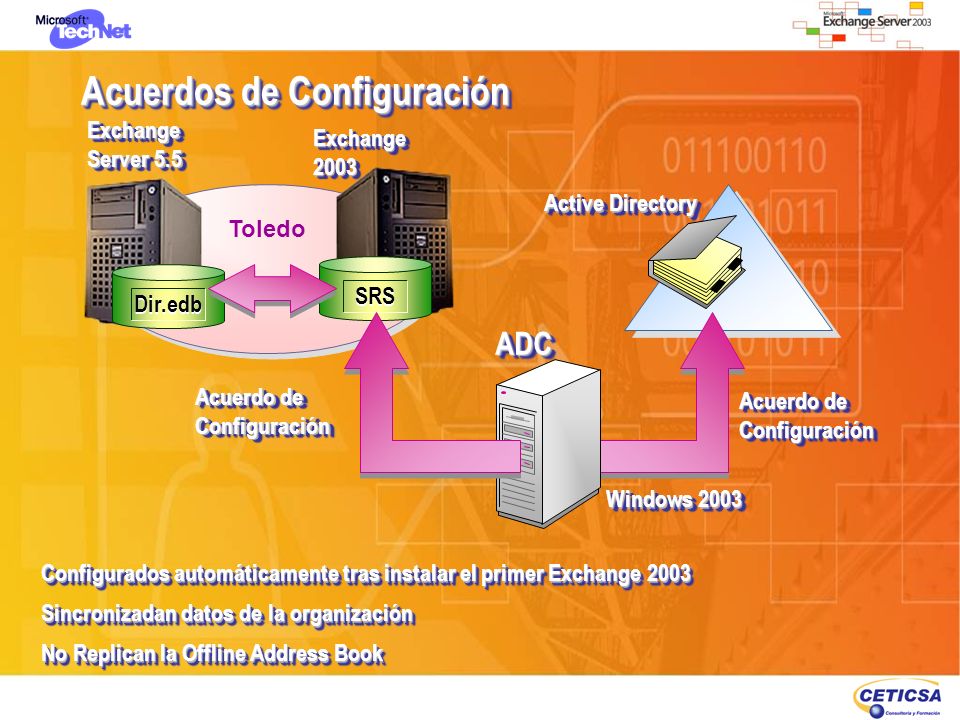

33 Acuerdos de Configuración
Exchange Server 5.5 Exchange 2003 Toledo Active Directory SRS Dir.edb ADC Acuerdo de Configuración Acuerdo de Configuración Windows 2003 Configurados automáticamente tras instalar el primer Exchange 2003 Sincronizadan datos de la organización No Replican la Offline Address Book

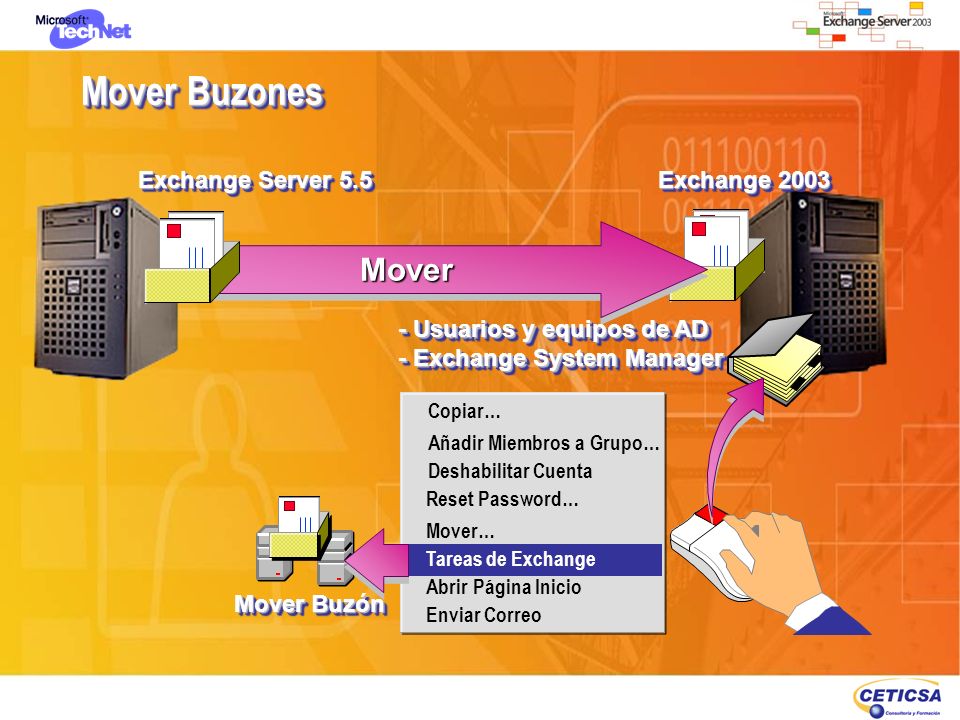

34 Mover Buzones Mover Exchange Server 5.5 Exchange 2003
- Usuarios y equipos de AD - Exchange System Manager Copiar… Añadir Miembros a Grupo… Deshabilitar Cuenta Reset Password… Mover… Tareas de Exchange Abrir Página Inicio Enviar Correo Mover Buzón

35 DEMO: Mover Buzones entre Servidores Play

36 Planificación Movimiento de buzones
Consideraciones de planificación Novedad: Programación de horarios de lanzamiento Replicación con el directorio Asumir la necesidad de Espacio de Almacenamiento Acceso a las Carpetas Públicas (ojo grupo distribución)

37 Coexistencia de Carpetas Públicas
Las carpetas públicas se componen: Jerarquía o árbol de carpetas (en Exchange) Contenidos de carpetas (en Exchange) Entradas de directorio (en Active Directory) La replicación de carpetas requiere el establecimiento del Acuerdo de Configuración y del Acuerdo de carpetas en ADC y los correctos permisos para el acceso de usuario y su correcta replicación entre los Servidores Exchange y el Active Directory La replicación y coexistencia de carpetas requiere dos canales de Transmisión; ADC para el contenido de directorio y los mecanismos internos de la organización para el contenido La migración de carpetas (incluso las de sistema) también se puede realizar con la herramienta PFMigrate.wsf, para lo cual el árbol de carpetas a migrar debe estar en el mismo Site, y se han de tener permisos de administrador en las carpetas a migrar

38 DEMO: Mover Carpetas entre Servidores Play

39 Message Transfer Agent
Exchange 2000 y 2003 Exchange Server 5.5 MTA MTA LDAP DAPI Active Directory Directory MTA en Exchange 200x MTA utiliza LDAP para hacer búsquedas sobre el directorion y destinar los mensajes al servidor Exchange que corresponde al buzón del usuario MTA utiliza el protocolo X.400 para transferir mensajes entre servidores Exchange 5.5 Cuando hay dos o más servidores Exchange 200x entre ellos enrutan de forma nativa el correo a través de SMTP

40 Creación Conectores Exchange 2003
Internet Internet Tenerife Exchange Server 5.5 Exchange Server 2003 Herramienta WinRoute Estado de las comunicaciones Internet System = SMTP X.400 System = X400 c =US;a= ;p=ExchOrg;o=ExchSite;s=Surname;g=Givenname Exchange 5.5 Native Addressing System = EX /O=ExchOrg/OU=ExchSite/CN=Recipients/CN=alias

41 DEMO: Uso de WinRoute Asistente Conexión SMTP Play

42 Migraciones v5.5-v2003: Migración Incremental - Consideraciones
Exchange Server 5.5 Exchange 2003 Site Vigo Buzon / Carpetas Ventajas Molestias mínimas para el usuario MAPI y OWA Los conectores soportados pueden ser generados en Exchange 2003 No es necesario mover todos los usuarios a la vez Se puede programar el proceso de mover buzones de usuarios Los servidores pueden ser consolidados Requerimientos Se necesitan servidores adicionales para mover recursos La herramienta Usuarios y Equipos de AD solo se ha de usar en el mismo Site Exch5.5, donde están los buzones a migrar Aplicaciones Cliente POP3 e IMAP4, necesitan reconfigurarse (clientes MAPI no) Listas de Distribución y Custom Recipients han de sincronizarse con ADC

43 Migraciones v5.5-v2003: Migración Incremental - Consideraciones
Pfmigrate.wsf es la herramienta usada para mover carpetas entre árboles Ventajas Requerimientos Creación de réplicas de carpetas en servidores Exchange 2003 El servidor de origen y destino deben estar en el mismo site(5.5) o R.G. (2003) Las réplicas automáticamente como instancias primarias en el servidor Mover carpetas entre diferentes R.G. puede redundar en problemas de envío de mensajes Creación de informes de estado previos a la mígración de carpetas La ejecución de la herramienta debe realizarse desde línea de comandos Se pueden eliminar las réplicas desde el servidor origen El usuario deber ser administrador en el Sitio 5.5 y el RG 2003, además de ser administrador de las carpetas a migrar Establecer el número de carpetas a migrar y emplazamiento

44 Migraciones v5.5-v2003: Migración Incremental - Consideraciones
Cáceres Grupo Administrativo Org Exc2003 Mixta Grupo R Exchange Server 5.5 Site Organización Mixta En la organización Exchange 2000 Mixta hay relación directa entre Site y Grupo Administrativo. Limitaciones: Los buzones no se pueden mover entre Grupos Administrativos Los Grupos de Enrutamiento también tienen relación directa con los Grupos adminstrativos: Grupo de Enrutamiento en Grupo Administrativo = Site Exchange Server 5.5 Cáceres Organización Nativa Burgos Grupo R 4 C.Real Grupo R 2 Grupo R 3 Grupo R 1

45 Migraciones Exchange Server 2000 Exchange Server 2003

46 Migraciones v2000-v2003: Actualización InSitu - Consideraciones
Actualizar Windows 2000 Service Pack 3 Preparación de Exchange 2000 Migración de conectores no soportados a SMTP Migración Key Management Server Mensajería Instantánea Instalación de Exchange Server 2003 desde CDRom Actualización de servicios

47 Migraciones v2000-v2003: Actualización InSitu - Consideraciones
Ventajas Se usa el mismo hardware Los datos del Information Store son mantenidos ya que no hay problemas de incompatibilidad Los servicios de Exchange 2000 son actualizados automáticamente Las herramientas de cliente, no necesitan ser reconfiguradas. Requerimientos Deshabilitar en Exchange 2000 Mensajería Instantánea, Chat, KMS y conectores Lotus ccMail y MsMail El servidor estará fuera de servicio durante el proceso de actualización En una migración desde Exchange 5.5 hay que pasar por migrar a Exchange 2000 para finalizar la migración a Exchange 2003 Instalar ADC entre Exchange 5.5 y Active directory para mantener la coexistencia de directorios. (Ojo pto 389-LDAP)

48 Migraciones v2000-v2003: Migración Incremental
Actualizar Windows 2000 o instalar Windos 2003 Preparación de Exchange 2000 Migración Key Management Server Mensajería Instantánea Instalación de Exchange Server 2003 desde CDRom Coexistencia en grupos administrativos y Grupos de enrutamiento Mover recursos de mensajería (Buzones Carpetas) Migración de conectores no soportados a SMTP

49 Migraciones v2000-v2003: Migración Incremental - Consideraciones
Exchange Server 2000 Exchange 2003 RG 3 Grupo Administrativo Valencia Buzon / Carpetas Ventajas Molestias mínimas para el usuario MAPI y OWA Los conectores soportados pueden ser generados en Exchange 2003 No es necesario mover todos los usuarios a la vez Se puede programar el proceso de mover buzones de usuarios Los servidores pueden ser consolidados Requerimientos Se necesitan servidores adicionales para mover recursos La herramienta Usuarios y Equipos de AD solo se ha de usar en el mismo RG (en modo mixto), donde están los buzones a migrar Aplicaciones Cliente POP3 e IMAP4, necesitan reconfigurarse (clientes MAPI no) Para usar PFMigrate.wsf los servidores han de estar en el mismo RG (en modo mixto)

50 Migraciones Entre Organizaciones

51 Migraciones: Mover Buzones entre Organizaciones
Exchange Server Migration Wizard es la herramienta usada para mover buzones entre organizaciones Ventajas Requerimientos El administrador puede automatizar el movimiento de recursos de usuario Recrear las reglas establecidas a nivel de carpetas Exchange 2003 retiene el estado del mensaje El perfil de correo se deberá redirigir al nuevo servidor Mensajes, Outlook Calendar, Contactos , Journal, Notas y tareas son copiadas Las Listas de distribución se migrarán con otras herramientas El asistente es flexible, posible paso a ficheros Es necesaria el enrutamiento desde los antiguos buzones a los nuevos, mientras que se finaliza el proceso La sincronización de directorios no es necesaria

52 Migraciones: Mover Carpetas entre Organizaciones
Utilidad de Replicación InetOrg Ventajas Requerimientos Replicación individual de carpetas y contenido; subcarpetas Replicar primero los buzones y establecer la seguridad Replicación del estado del mensaje en la carpeta El servicio debe arrancar una sesión MAPI para efectuar intercambios de información entre las organizaciones La replicación de carpetas puede ser bidireccional Dentro de la misma organización usar sincronización o PFMigrate El asistente es flexible, almacena la configuración en un fichero La sincronización de directorios no es necesaria

53 DEMO: Asistente de migración de buzones Play

54 Documentación: Guia de implementación de Exchange Server 2003
Exchange Deploy Tools Microsoft Official Curriculum: 2400B / 2009A Web Technet: Exchange all White Papers
