1 Manual para fabricar escobas y escobones a partir de botellas de plástico
Manuel Ximénez de Cisneros Mateo Tecnología ambiental (Ingeniería ambiental adecuada al entorno)

2 Fabricación de escobas. Materiales
Siete botellas de plástico grandes. Un martillo. Un trozo de cuerda. Clavos. Tijeras. Un palo para la escoba.

3 Primer paso Cortar la cabeza y culo de cinco de las botellas.

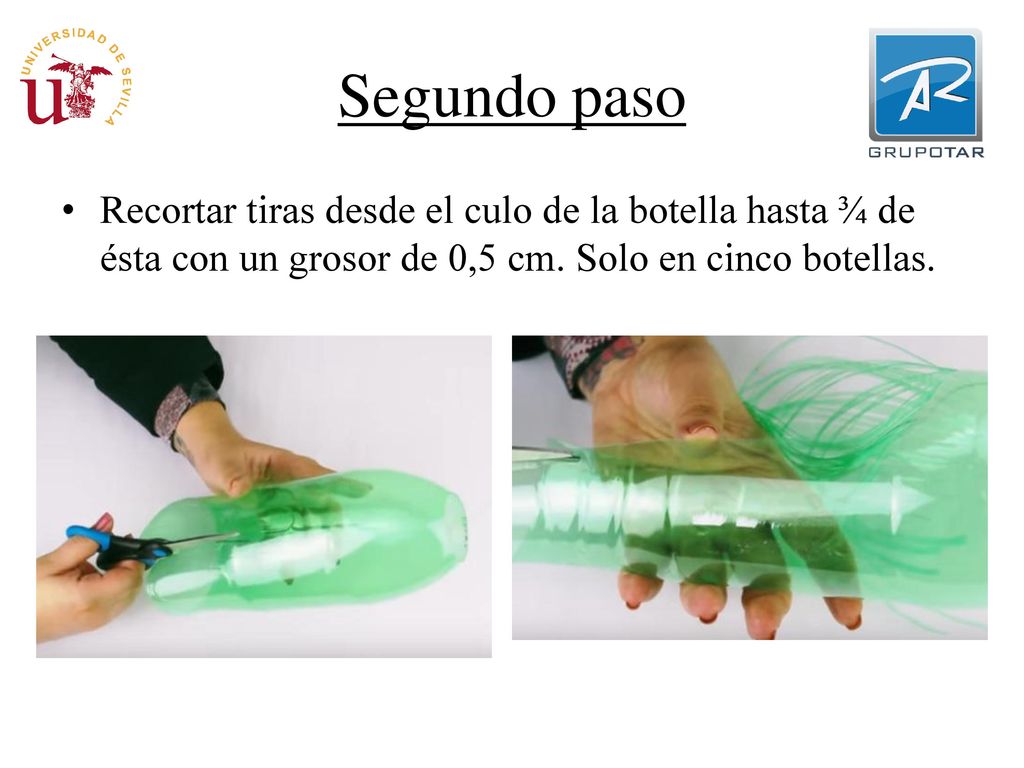

4 Segundo paso Recortar tiras desde el culo de la botella hasta ¾ de ésta con un grosor de 0,5 cm. Solo en cinco botellas.

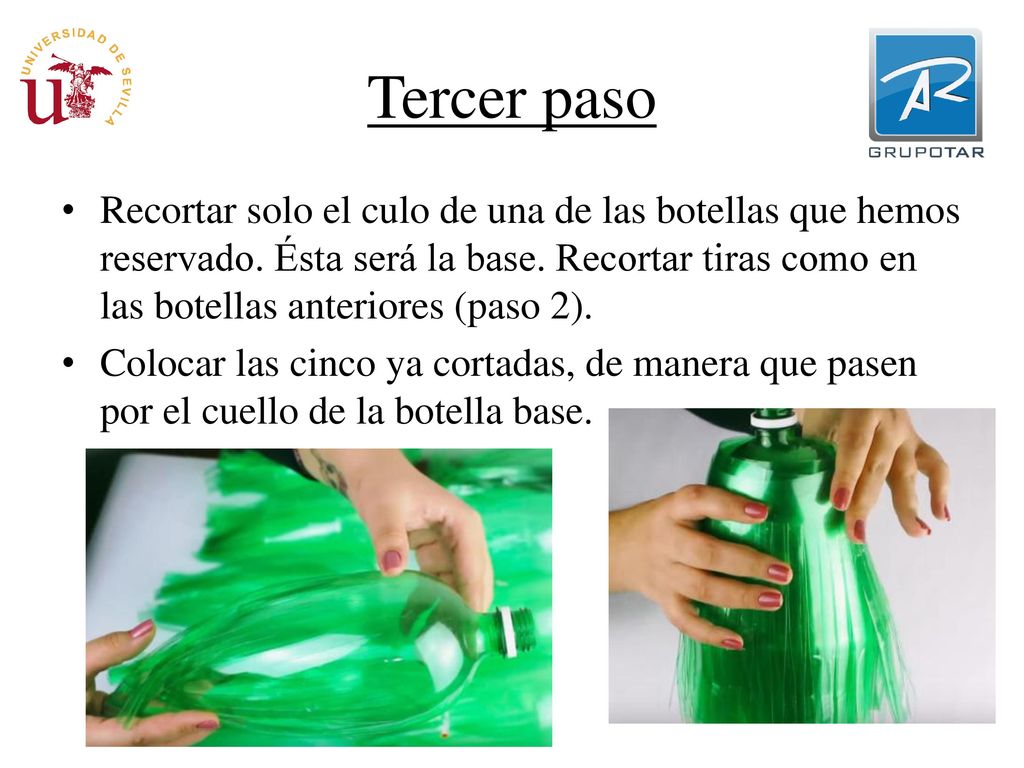

5 Tercer paso Recortar solo el culo de una de las botellas que hemos reservado. Ésta será la base. Recortar tiras como en las botellas anteriores (paso 2). Colocar las cinco ya cortadas, de manera que pasen por el cuello de la botella base.

6 Cuarto paso Corta la última botella hasta algo más de la mitad (donde en las demás empezaban las tiras). A la mitad de arriba hay que hacerle dos cortes para facilitar la introducción de las demás.

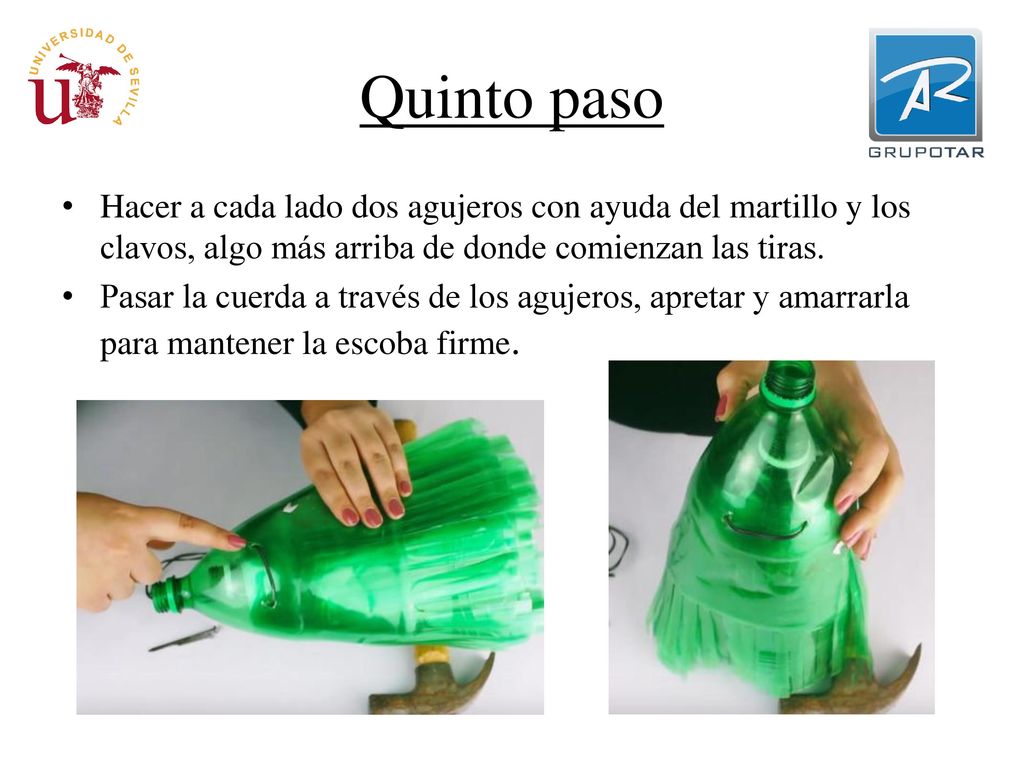

7 Quinto paso Hacer a cada lado dos agujeros con ayuda del martillo y los clavos, algo más arriba de donde comienzan las tiras. Pasar la cuerda a través de los agujeros, apretar y amarrarla para mantener la escoba firme.

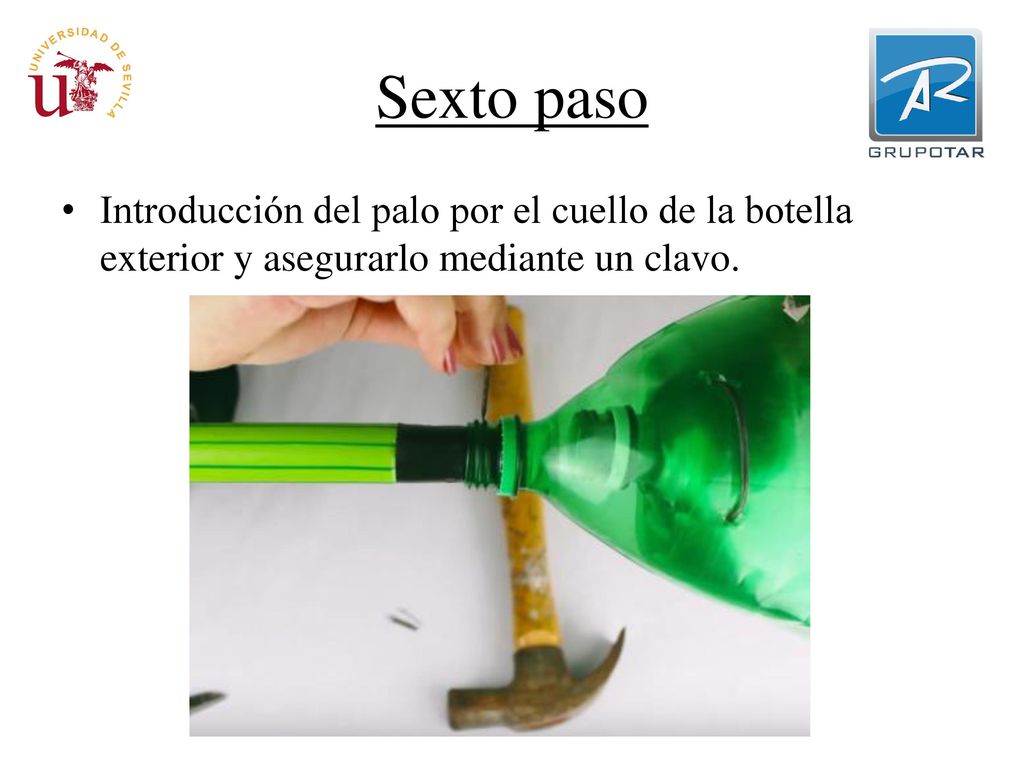

8 Sexto paso Introducción del palo por el cuello de la botella exterior y asegurarlo mediante un clavo.

9 Final

10 Fabricación de escobones. Materiales
Tres cuerpos de escoba realizado como en los pasos anteriores. Un martillo. Cuerda. Clavos. Tijeras. Un palo para el escobón. Cañas de bambú.

11 Primer paso Aplastar los tres cuerpos de botellas para que queden planos. Cortar una caña de bambú por su eje trasversal casi hasta el final sin llegar a dividirlo en dos. Pasar las tres escobas por donde lo hemos cortado a la altura de las tiras (para que se queden fijas). Amarrar con fuerza el extremo abierto del bambú para sellar la estructura. * Ver fotos en la siguiente diapositiva.

12 *Nota: en la foto solo se ve un cuerpo de escoba, pero nosotros lo haremos con los tres (uno al lado del otro).

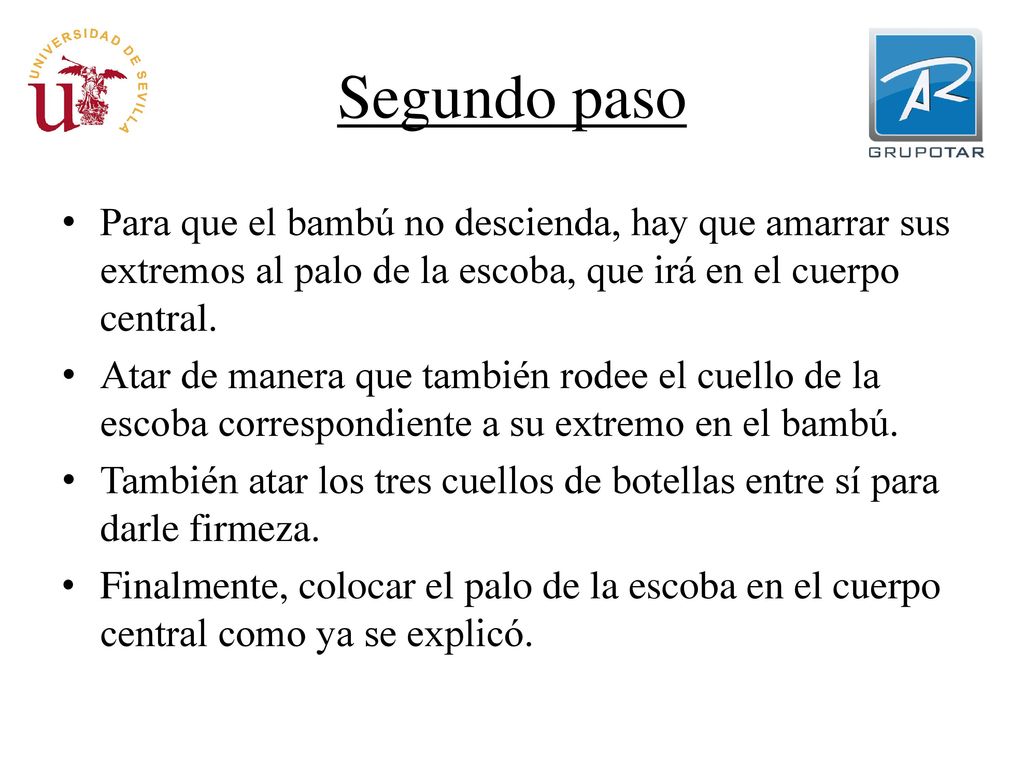

13 Segundo paso Para que el bambú no descienda, hay que amarrar sus extremos al palo de la escoba, que irá en el cuerpo central. Atar de manera que también rodee el cuello de la escoba correspondiente a su extremo en el bambú. También atar los tres cuellos de botellas entre sí para darle firmeza. Finalmente, colocar el palo de la escoba en el cuerpo central como ya se explicó.

14 *Nota: nuevamente en las fotos solo aparece un cuerpo, pero nosotros lo haremos con los tres.

15 ¡MUCHAS GRACIAS!
