Componentes de los equipos y materiales

Presentación del tema: "Componentes de los equipos y materiales"— Transcripción de la presentación:

1 Componentes de los equipos y materiales

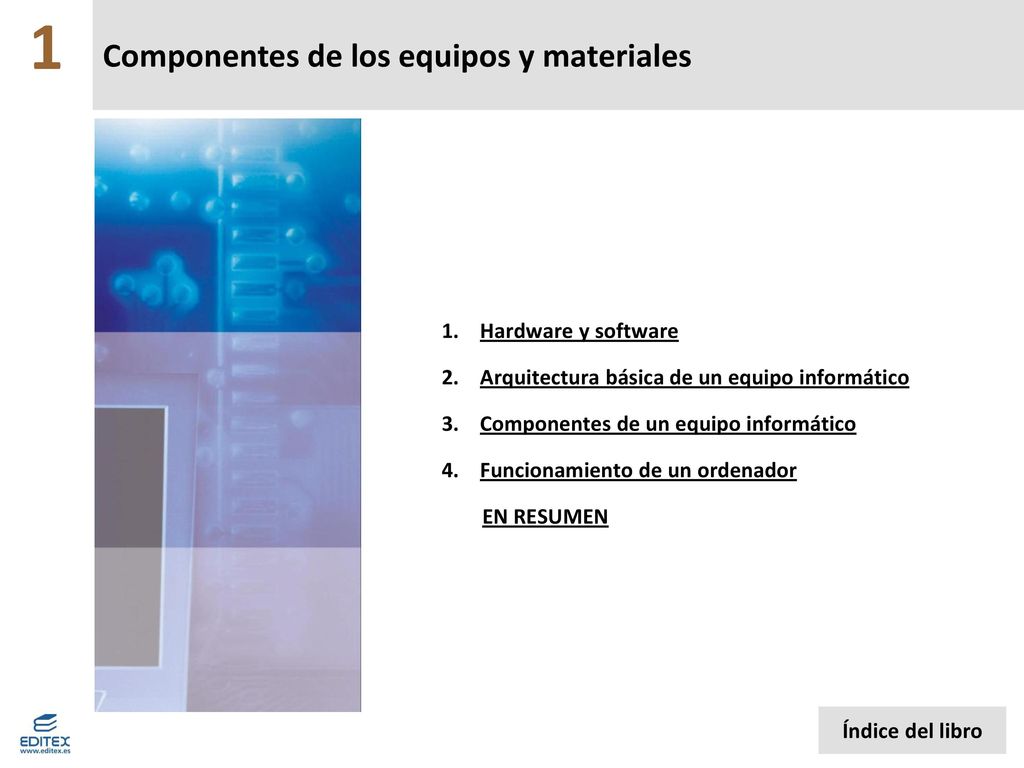

1 Componentes de los equipos y materiales Hardware y software Arquitectura básica de un equipo informático Componentes de un equipo informático Funcionamiento de un ordenador EN RESUMEN Índice del libro

2 Componentes de los equipos y materiales 1. Hardware y software
Conjunto de elementos físicos Parte lógica Elementos intangibles Elementos tangibles Difícilmente alterable Alterable para cada tarea

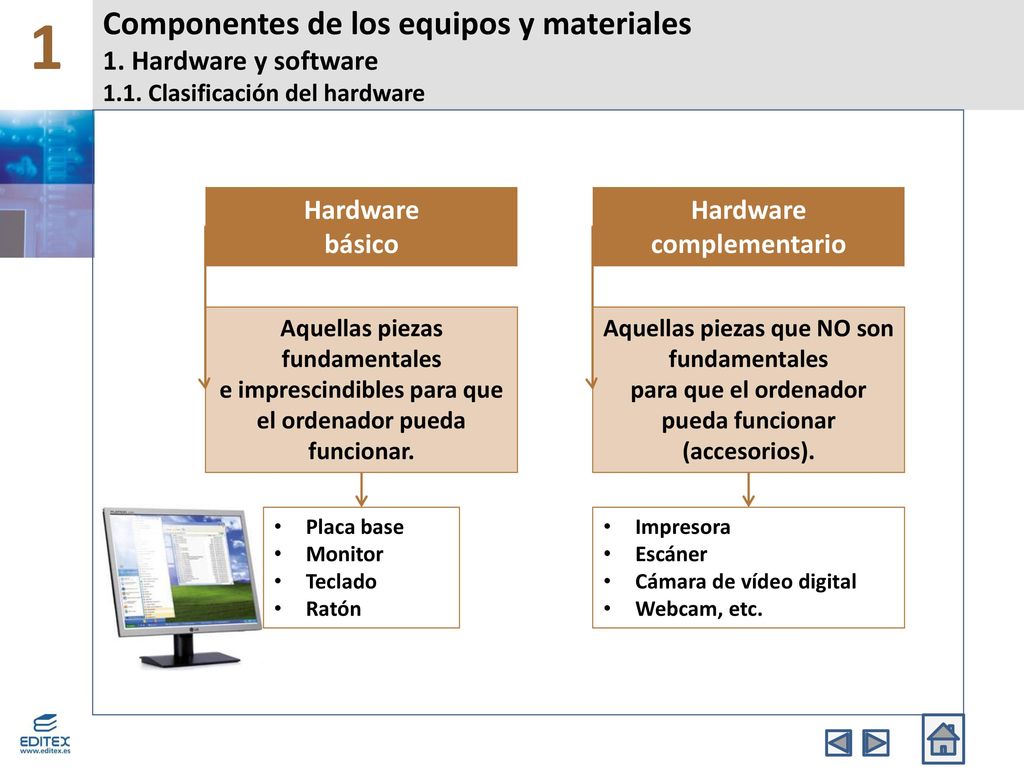

3 1 Componentes de los equipos y materiales 1. Hardware y software 1.1. Clasificación del hardware Hardware básico Hardware complementario Aquellas piezas fundamentales e imprescindibles para que el ordenador pueda funcionar. Aquellas piezas que NO son fundamentales para que el ordenador pueda funcionar (accesorios). Placa base Monitor Teclado Ratón Impresora Escáner Cámara de vídeo digital Webcam, etc.

4 1 Componentes de los equipos y materiales 1. Hardware y software 1.2. Clasificación del software Clasificación del software Tipo Funciones Programas que incluye Software de base o de sistema Realiza tareas de tipo general y sirve para interactuar con el sistema. Sistema operativo. Controladores de dispositivos. Programas utilitarios. Herramientas de diagnóstico. programación Permite al programador desarrollar programas informáticos. Editores de texto. Compiladores y ensambladores. Intérpretes. Utilidades. aplicación Permite a los usuarios realizar tareas específicas. Aplicaciones informáticas Software especializado El paquete de Office con los programas que contiene es un ejemplo de software de aplicación.

5 Unidad central de proceso (UCP)
1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático Unidades de entrada Unidad central de proceso (UCP) Unidades de salida Permiten la introducción de los datos e instrucciones necesarias para realizar el procesamiento de los datos. Elemento principal donde se realizan todas las operaciones necesarias para procesar y transformar los datos. Muestran los resultados obtenidos tras realizarse todo el procesamiento y transformación de los datos.

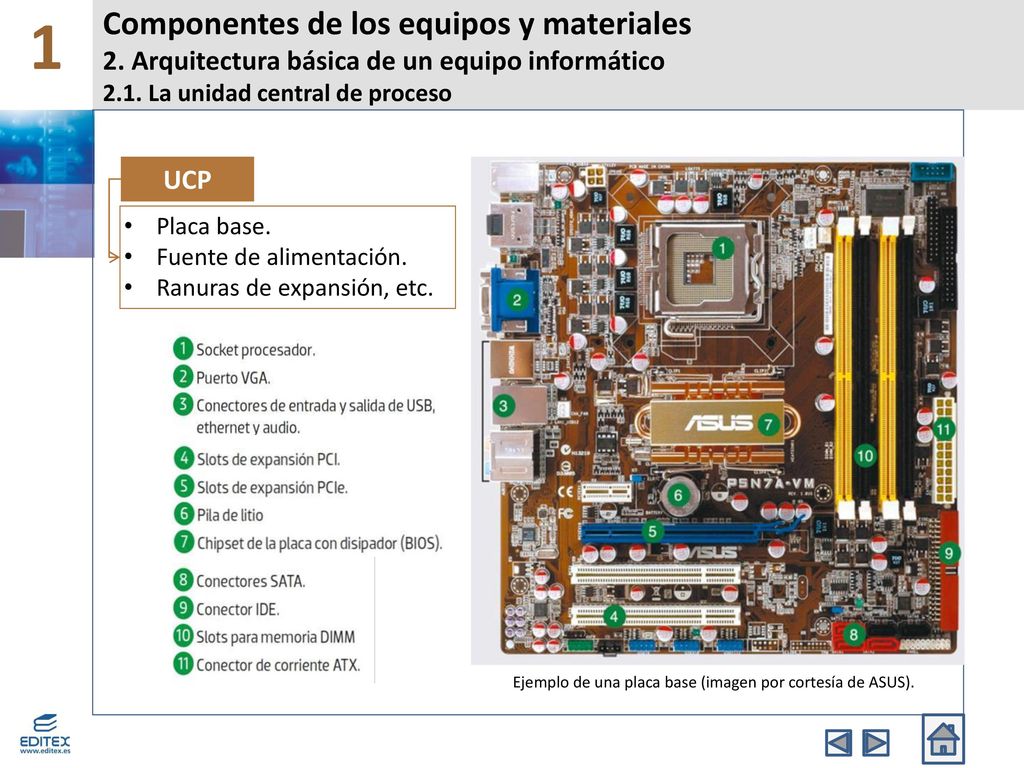

6 Ejemplo de una placa base (imagen por cortesía de ASUS).
1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático 2.1. La unidad central de proceso UCP Placa base. Fuente de alimentación. Ranuras de expansión, etc. Ejemplo de una placa base (imagen por cortesía de ASUS).

7 Unidad aritmético-lógica (UAL)
1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático 2.1. La unidad central de proceso Unidad de control (UC) Controla todo el sistema interno y dirige todos sus componentes. Unidad aritmético-lógica (UAL) Ejecuta las operaciones aritméticas y lógicas que le señala la instrucción residente en la unidad de control. Memoria interna Almacena los programas necesarios para que el ordenador funcione, así como la información que forma parte de las operaciones de entrada y salida de los datos.

8 (Read Only Memory: memoria de solo lectura)
1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático 2.2. Tipos de memoria interna Memoria ROM (Read Only Memory: memoria de solo lectura) Memoria no volátil que permite almacenar los datos de forma permanente (la información almacenada no se pierde cuando se apaga el ordenador). Tipos de memoria ROM Memoria PROM Memoria EPROM Memoria EEPROM Solo lectura. Programable. Solo lectura. Programable. Borrable. Solo lectura Eléctrica. Programable. Borrable. Reprogramada eléctricamente.

9 (Random Access Memory: memoria de acceso aleatorio)
1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático 2.2. Tipos de memoria interna Memoria RAM (Random Access Memory: memoria de acceso aleatorio) Dispositivo donde se almacenan los datos e instrucciones necesarios para el correcto funcionamiento del equipo. RAM ensamblada en un equipo de sobremesa (arriba). RAM ensamblada en un equipo portátil (abajo). Tipos de memoria RAM DRAM SRAM SDRAM

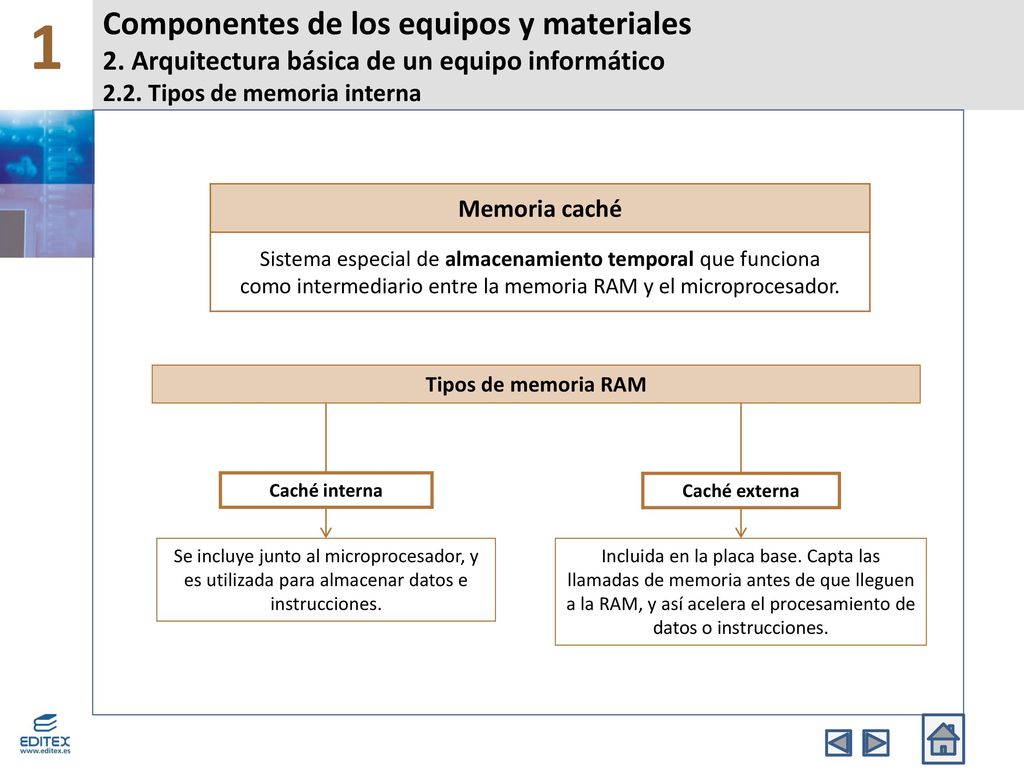

10 1 Componentes de los equipos y materiales 2. Arquitectura básica de un equipo informático 2.2. Tipos de memoria interna Memoria caché Sistema especial de almacenamiento temporal que funciona como intermediario entre la memoria RAM y el microprocesador. Tipos de memoria RAM Caché interna Caché externa Se incluye junto al microprocesador, y es utilizada para almacenar datos e instrucciones. Incluida en la placa base. Capta las llamadas de memoria antes de que lleguen a la RAM, y así acelera el procesamiento de datos o instrucciones.

11 Contenidos de la placa base
1 Componentes de los equipos y materiales 3. Componentes de un equipo informático 3.1. Placa base Contenidos de la placa base Slots PCI Utilizadas para insertar las tarjetas de expansión(tarjeta gráfica, tarjeta de sonido…). Ranuras de memoria RAM En ellos se incorporan los módulos de memoria RAM. Conectores de disco duro Conectores IDE (más antiguos) y SATA. BIOS Software incorporado por el fabricante que contiene el programa que realiza el arranque del ordenador. Chipset Conjunto de circuitos que conectan los componentes de la placa base. Conectores USB, firewire o IEEE1394, PS/2, etc. Dependerá de si el fabricante de la placa los incluye, al igual que el número de ellos. Tarjetas de expansión Circuitos electrónicos donde uno de sus extremos tiene diferentes conexiones para poder conectar los altavoces, auriculares, etc.

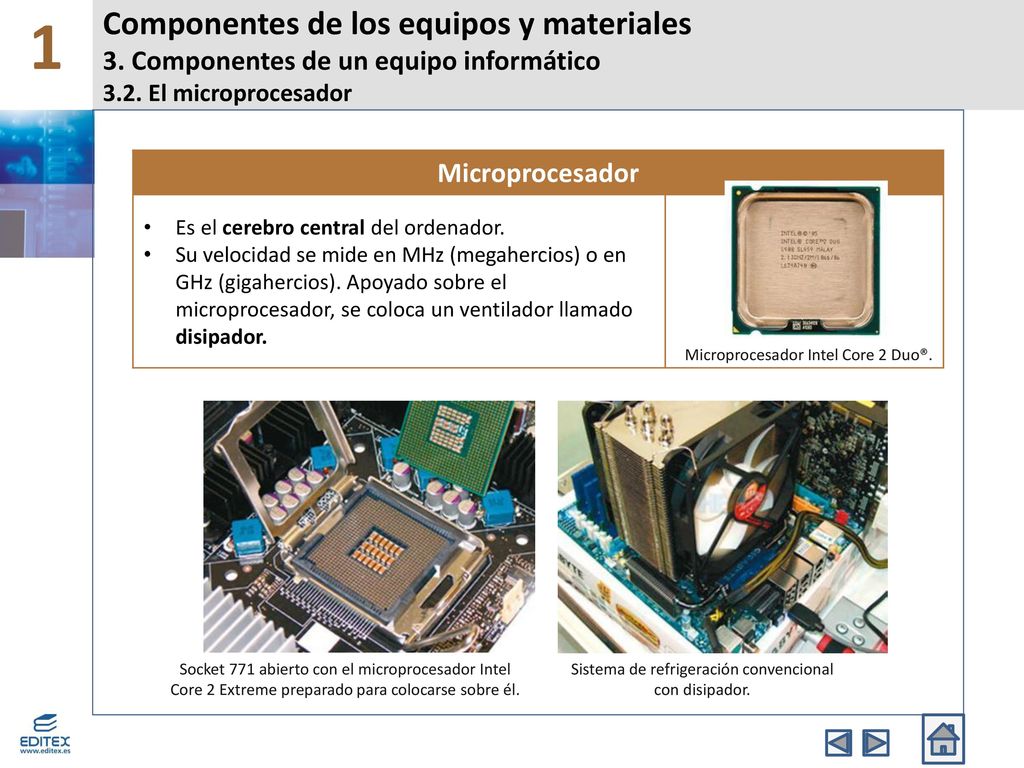

12 1 Componentes de los equipos y materiales 3. Componentes de un equipo informático 3.2. El microprocesador Microprocesador Es el cerebro central del ordenador. Su velocidad se mide en MHz (megahercios) o en GHz (gigahercios). Apoyado sobre el microprocesador, se coloca un ventilador llamado disipador. Microprocesador Intel Core 2 Duo®. Socket 771 abierto con el microprocesador Intel Core 2 Extreme preparado para colocarse sobre él. Sistema de refrigeración convencional con disipador.

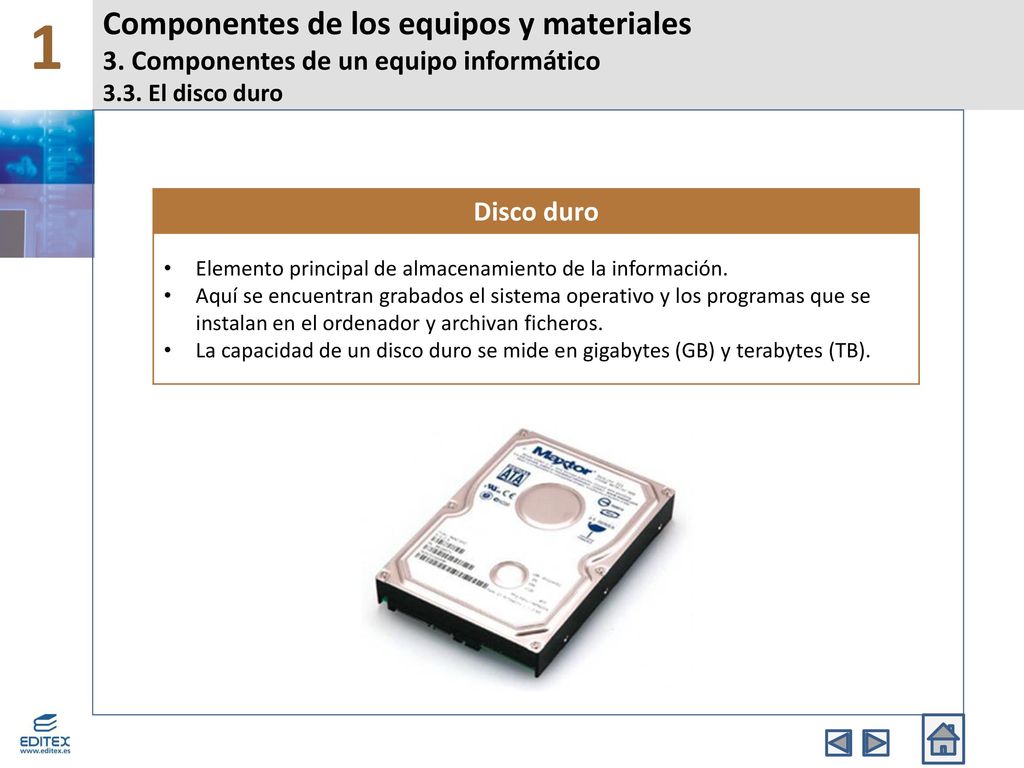

13 1 Componentes de los equipos y materiales 3. Componentes de un equipo informático 3.3. El disco duro Disco duro Elemento principal de almacenamiento de la información. Aquí se encuentran grabados el sistema operativo y los programas que se instalan en el ordenador y archivan ficheros. La capacidad de un disco duro se mide en gigabytes (GB) y terabytes (TB).

14 1 Componentes de los equipos y materiales 3. Componentes de un equipo informático 3.4. Las unidades de disco Unidades de disco Mayores prestaciones de capacidad y velocidad de transferencia que las extraíbles. Fijas o permanentes Menor capacidad que las permanentes. Pueden ser transportables . Extraíbles CD-ROM CD-RW DVD-ROM DVD-RW (grabadora DVD) Memorias USB, pendrive o USB flash drive y tarjetas de memoria Discos duros externos Pendrive o unidad de memoria USB. Unidad lectora y grabadora de DVD. Memory Stick (MS) Disco duro externo de 3,5” Disco duro externo de 2,5”

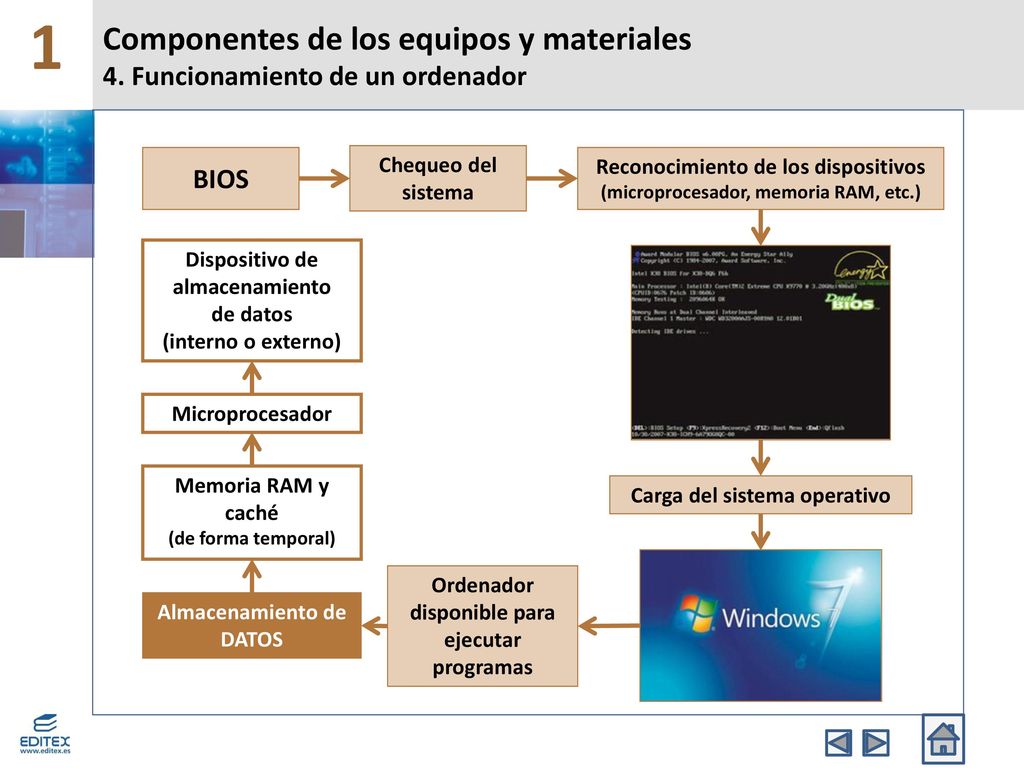

15 1 Componentes de los equipos y materiales 4. Funcionamiento de un ordenador BIOS Chequeo del sistema Reconocimiento de los dispositivos (microprocesador, memoria RAM, etc.) Dispositivo de almacenamiento de datos (interno o externo) Microprocesador Memoria RAM y caché (de forma temporal) Carga del sistema operativo Ordenador disponible para ejecutar programas Almacenamiento de DATOS

16 Componentes de los equipos y materiales EN RESUMEN
1 Componentes de los equipos y materiales EN RESUMEN
