1 Procesamiento Digital de Señales.
Universidad de Chile Facultad de Ciencias Físicas y Matemáticas. Departamento Ingeniería Eléctrica. DSP Procesamiento Digital de Señales. Oscar Jiménez A. Laboratorio Telecomunicaciones. 1

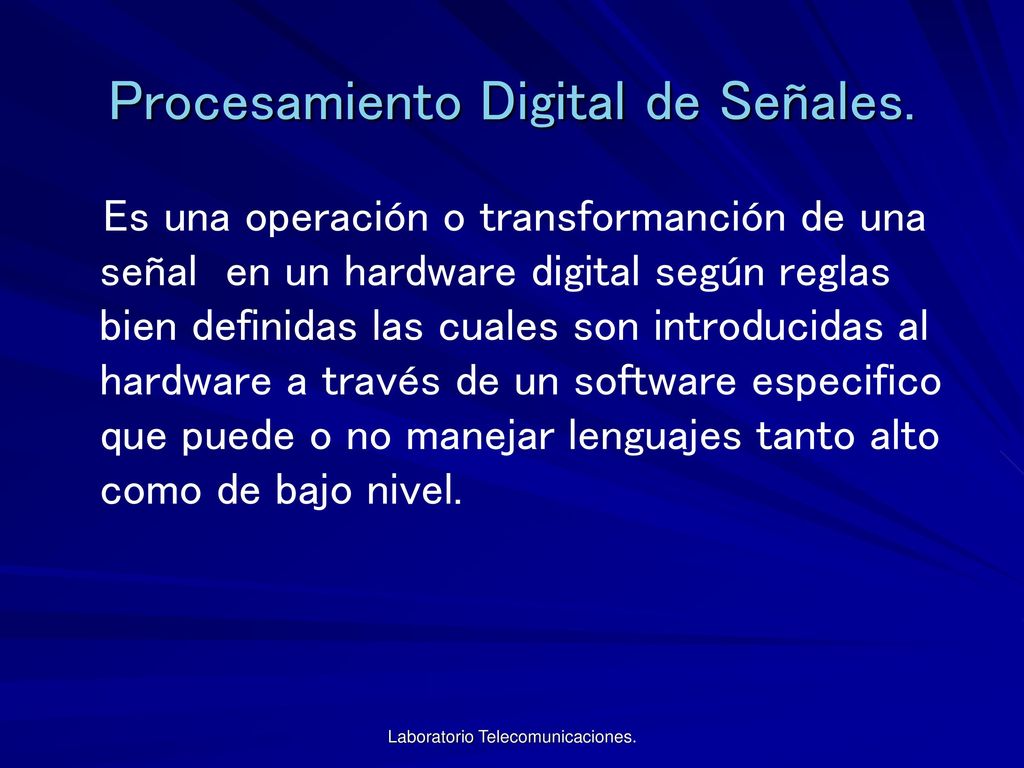

2 Procesamiento Digital de Señales.
Es una operación o transformanción de una señal en un hardware digital según reglas bien definidas las cuales son introducidas al hardware a través de un software especifico que puede o no manejar lenguajes tanto alto como de bajo nivel.

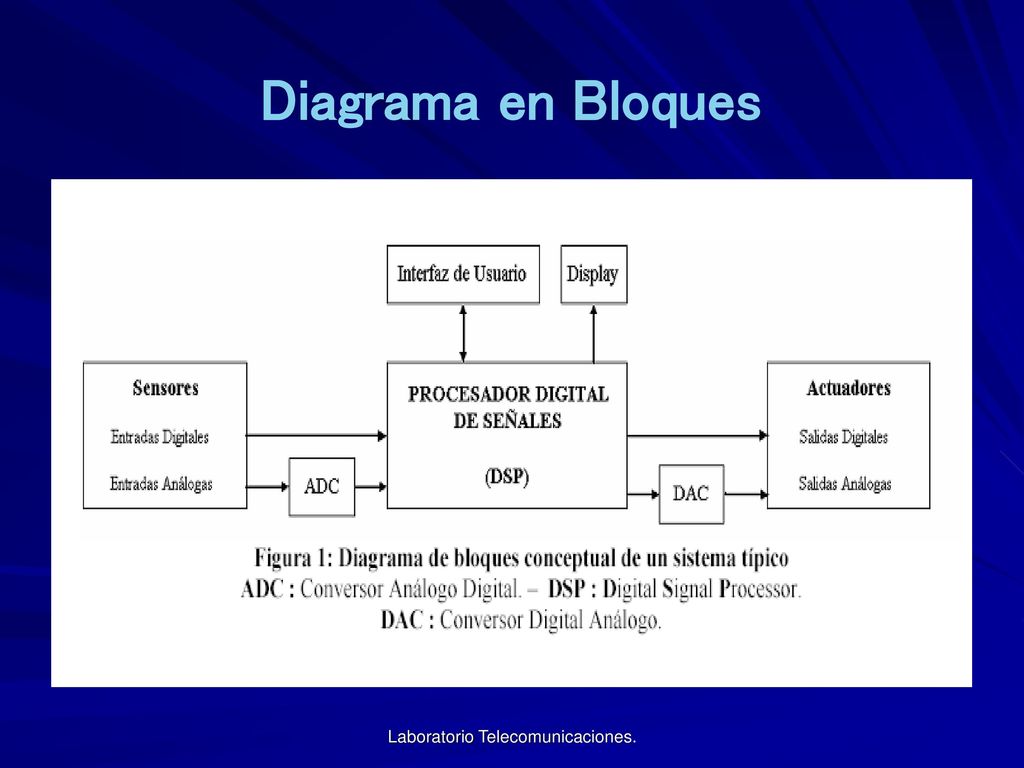

3 Diagrama en Bloques

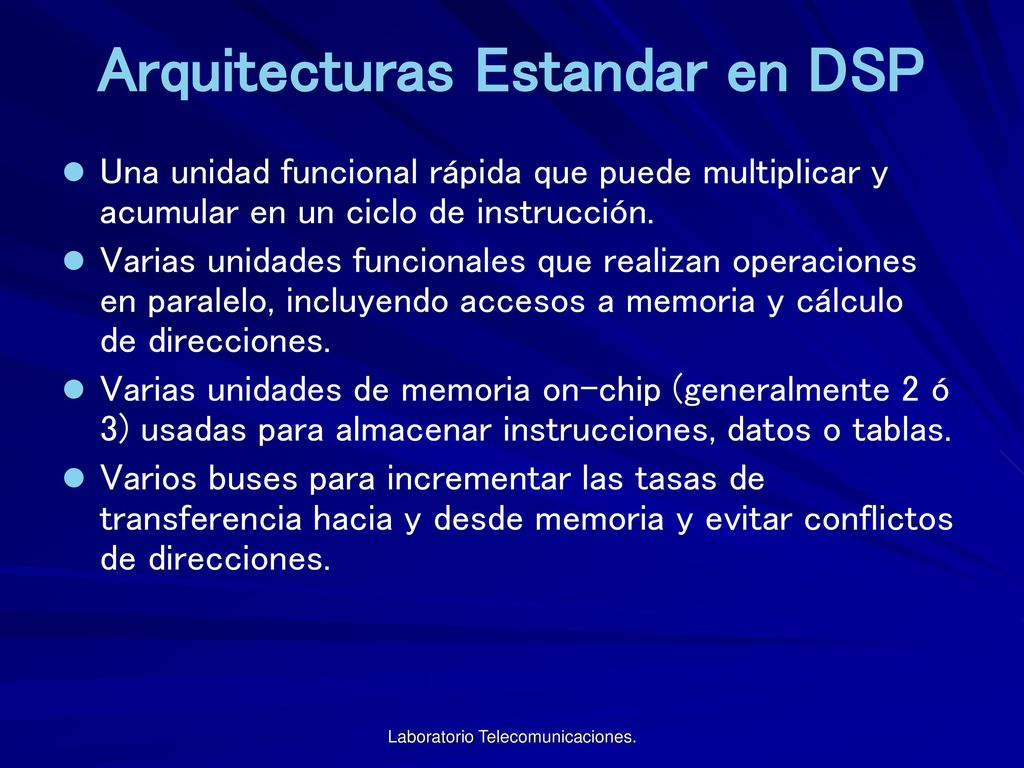

4 Arquitecturas Estandar en DSP
Una unidad funcional rápida que puede multiplicar y acumular en un ciclo de instrucción. Varias unidades funcionales que realizan operaciones en paralelo, incluyendo accesos a memoria y cálculo de direcciones. Varias unidades de memoria on-chip (generalmente 2 ó 3) usadas para almacenar instrucciones, datos o tablas. Varios buses para incrementar las tasas de transferencia hacia y desde memoria y evitar conflictos de direcciones.

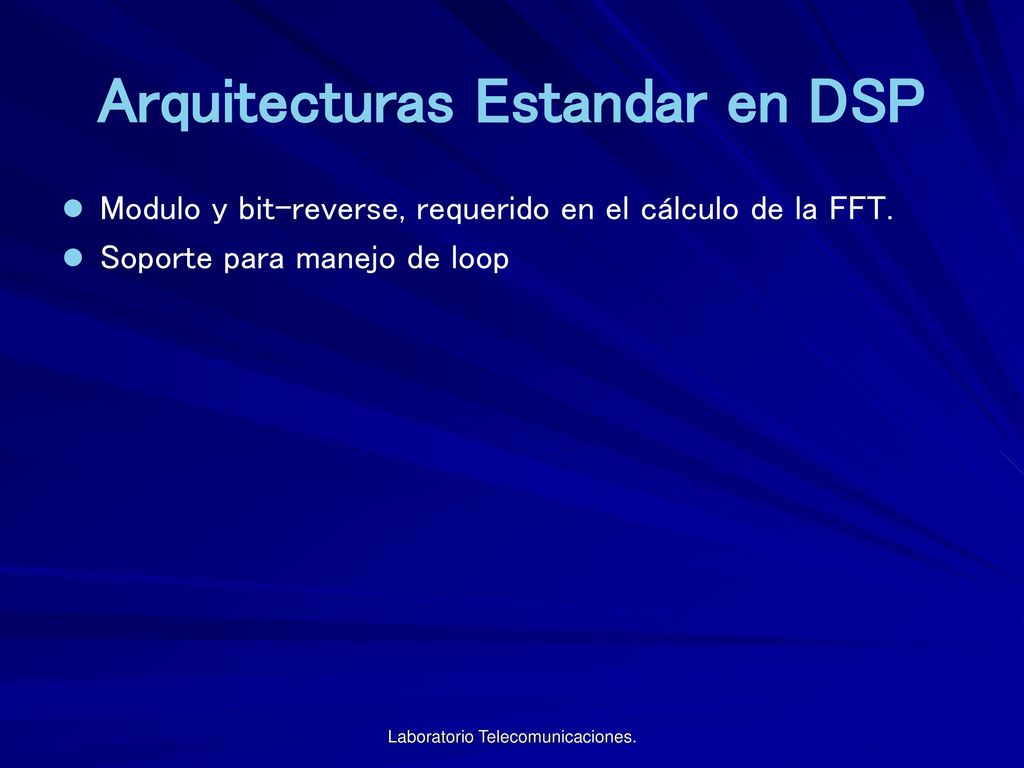

5 Arquitecturas Estandar en DSP
Modulo y bit-reverse, requerido en el cálculo de la FFT. Soporte para manejo de loop

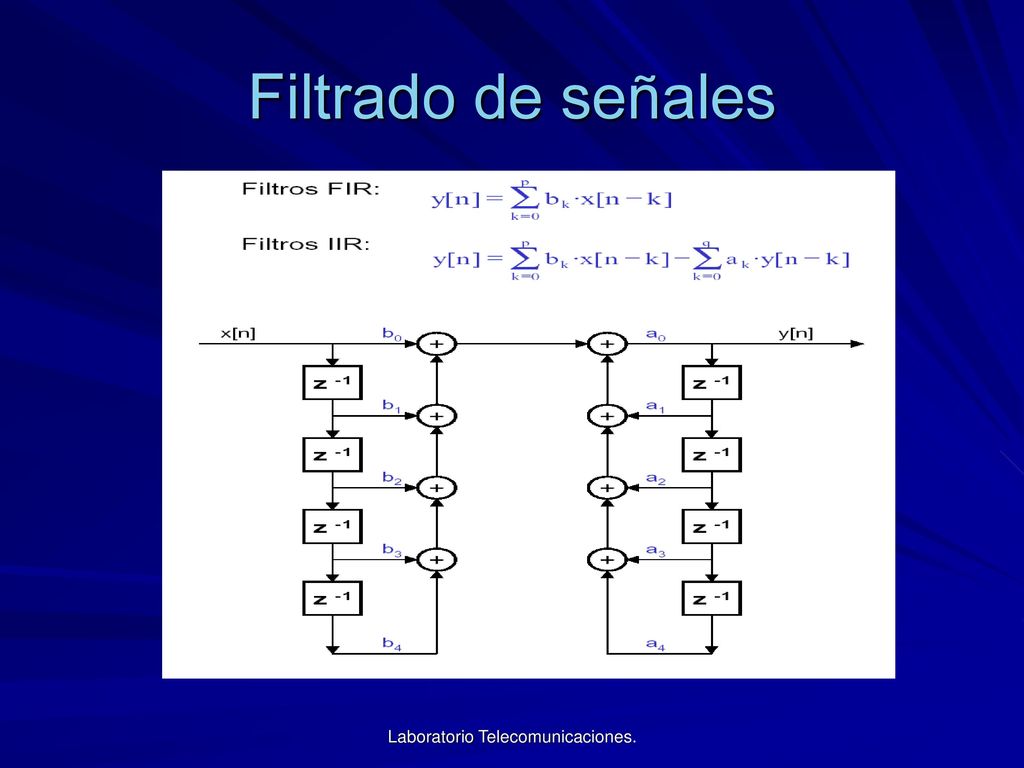

6 Filtrado de señales

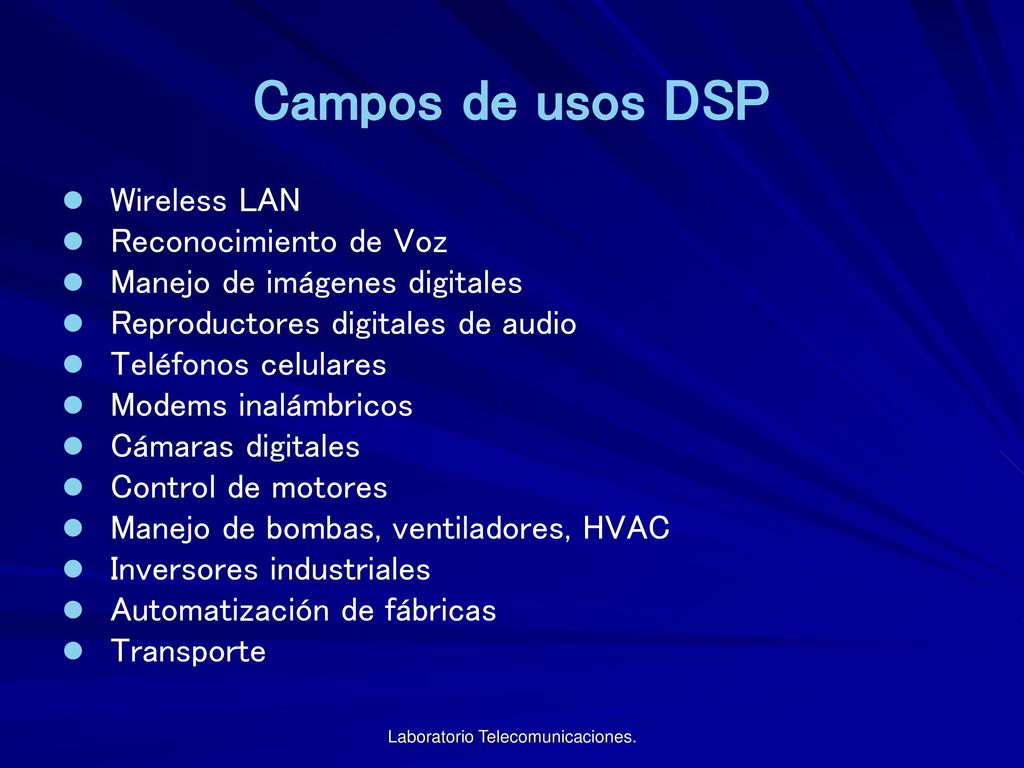

7 Campos de usos DSP Wireless LAN Reconocimiento de Voz
Manejo de imágenes digitales Reproductores digitales de audio Teléfonos celulares Modems inalámbricos Cámaras digitales Control de motores Manejo de bombas, ventiladores, HVAC Inversores industriales Automatización de fábricas Transporte

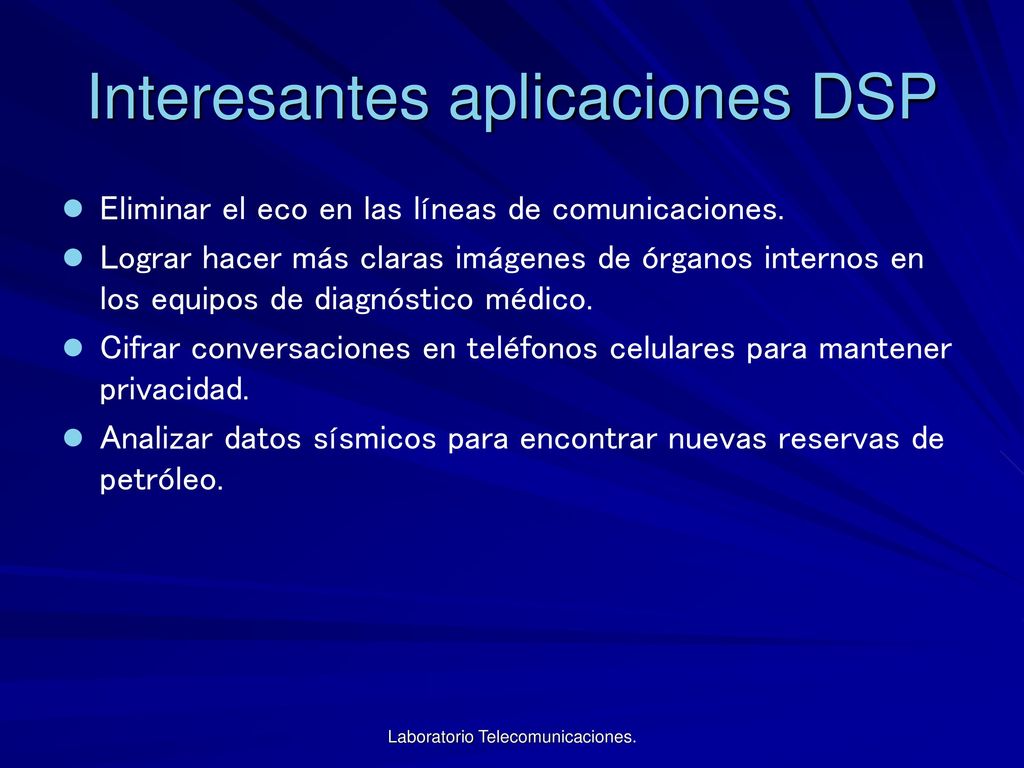

8 Interesantes aplicaciones DSP
Eliminar el eco en las líneas de comunicaciones. Lograr hacer más claras imágenes de órganos internos en los equipos de diagnóstico médico. Cifrar conversaciones en teléfonos celulares para mantener privacidad. Analizar datos sísmicos para encontrar nuevas reservas de petróleo.

9 Laboratorio Telecomunicaciones.

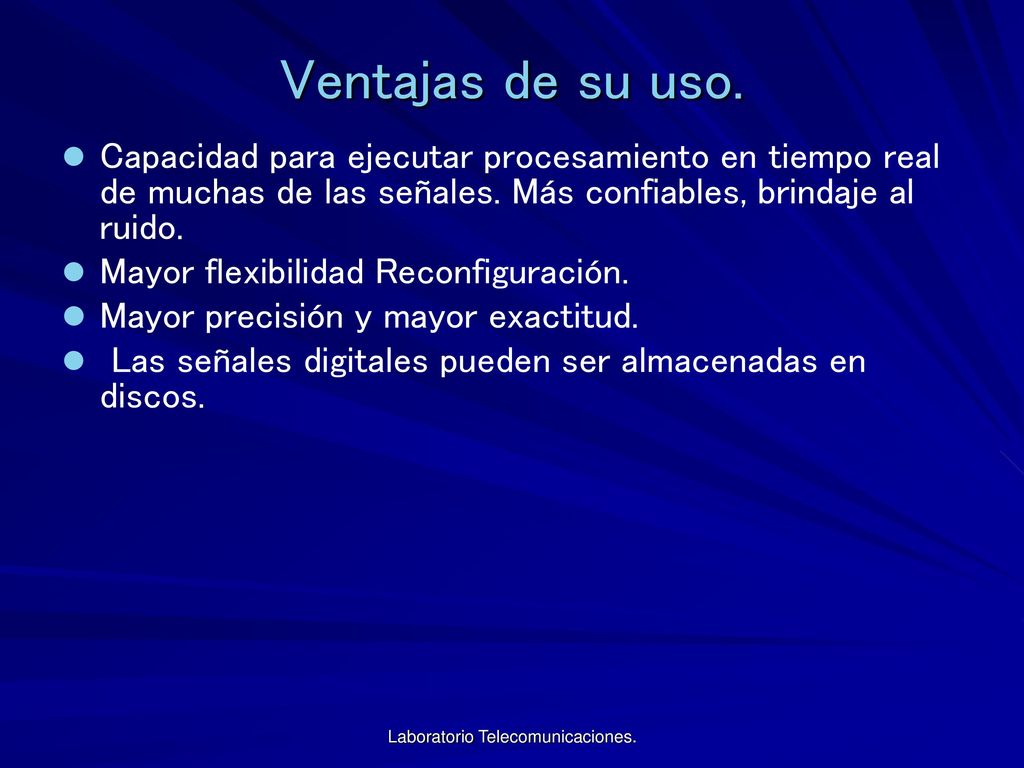

Ventajas de su uso. Capacidad para ejecutar procesamiento en tiempo real de muchas de las señales. Más confiables, brindaje al ruido. Mayor flexibilidad Reconfiguración. Mayor precisión y mayor exactitud. Las señales digitales pueden ser almacenadas en discos. Laboratorio Telecomunicaciones. 8

10 Laboratorio Telecomunicaciones.

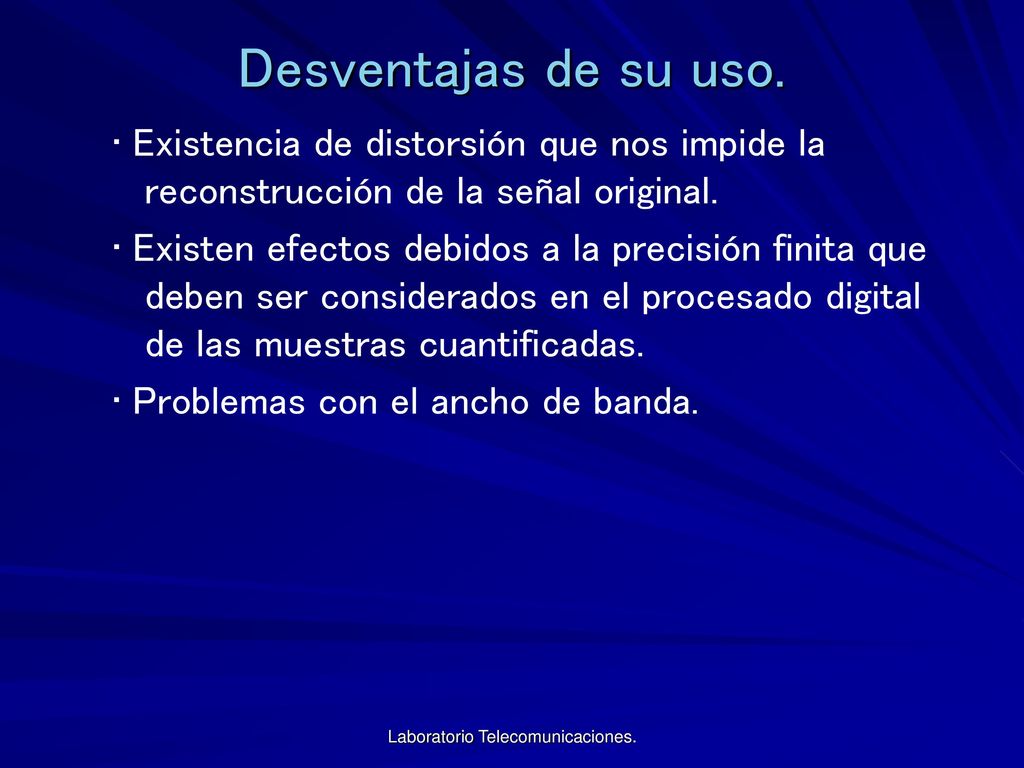

Desventajas de su uso. • Existencia de distorsión que nos impide la reconstrucción de la señal original. • Existen efectos debidos a la precisión finita que deben ser considerados en el procesado digital de las muestras cuantificadas. • Problemas con el ancho de banda. Laboratorio Telecomunicaciones. 9

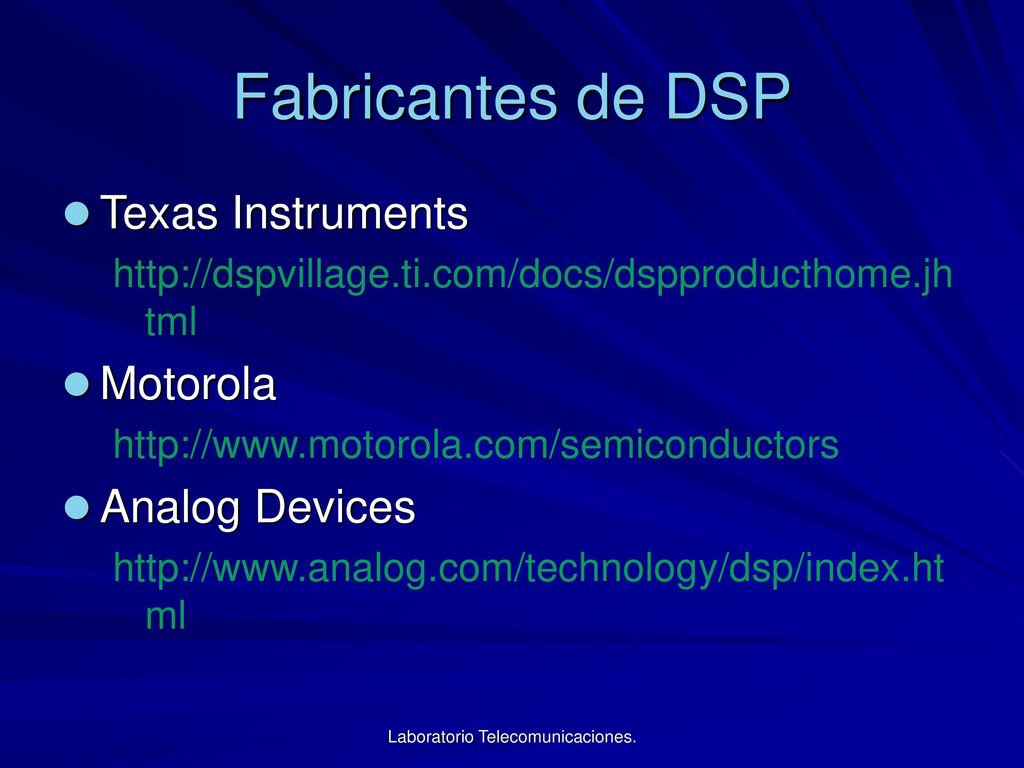

11 Fabricantes de DSP Texas Instruments Motorola Analog Devices
Motorola Analog Devices

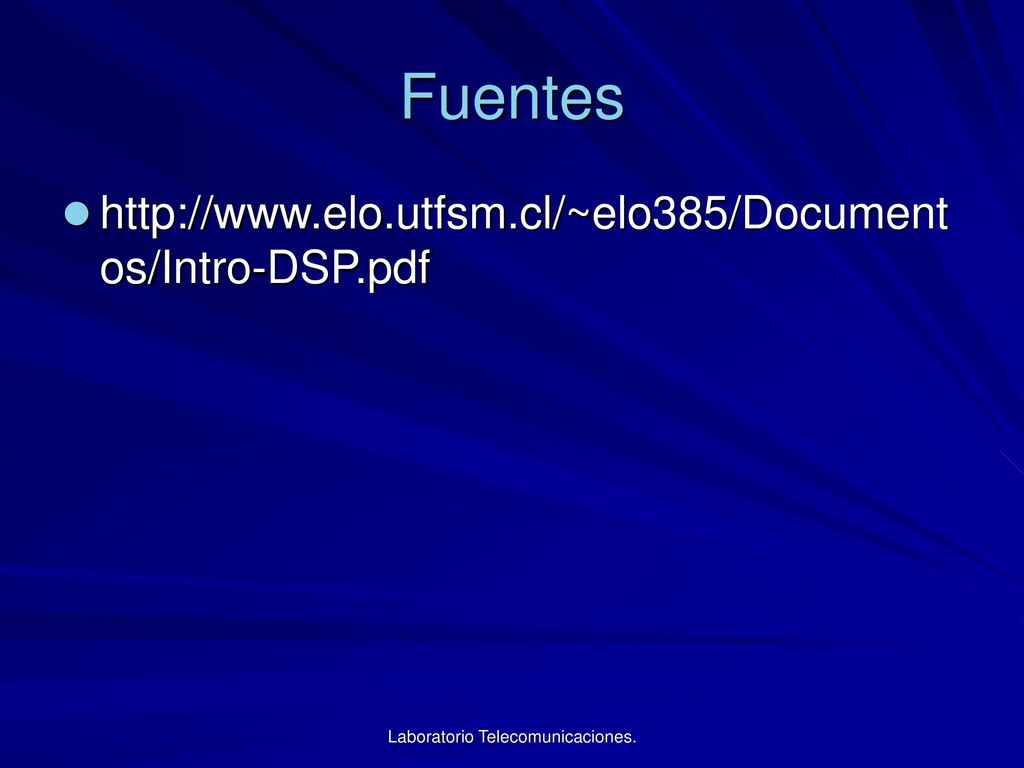

12 Fuentes
