ENERGÍAS ALTERNATIVAS ENERGÍA EÓLICA

Presentación del tema: "ENERGÍAS ALTERNATIVAS ENERGÍA EÓLICA"— Transcripción de la presentación:

1 ENERGÍAS ALTERNATIVAS ENERGÍA EÓLICA

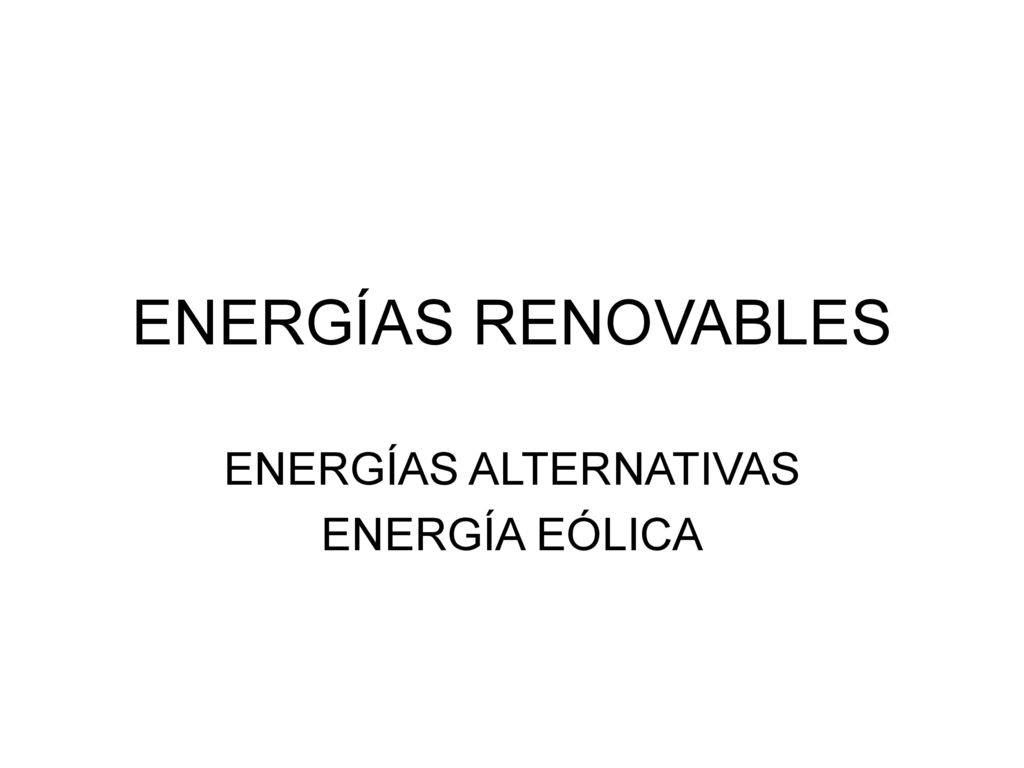

ENERGÍAS RENOVABLES ENERGÍAS ALTERNATIVAS ENERGÍA EÓLICA

2 ENERGÍAS ALTERNATIVAS
ENERGÍA EÓLICA

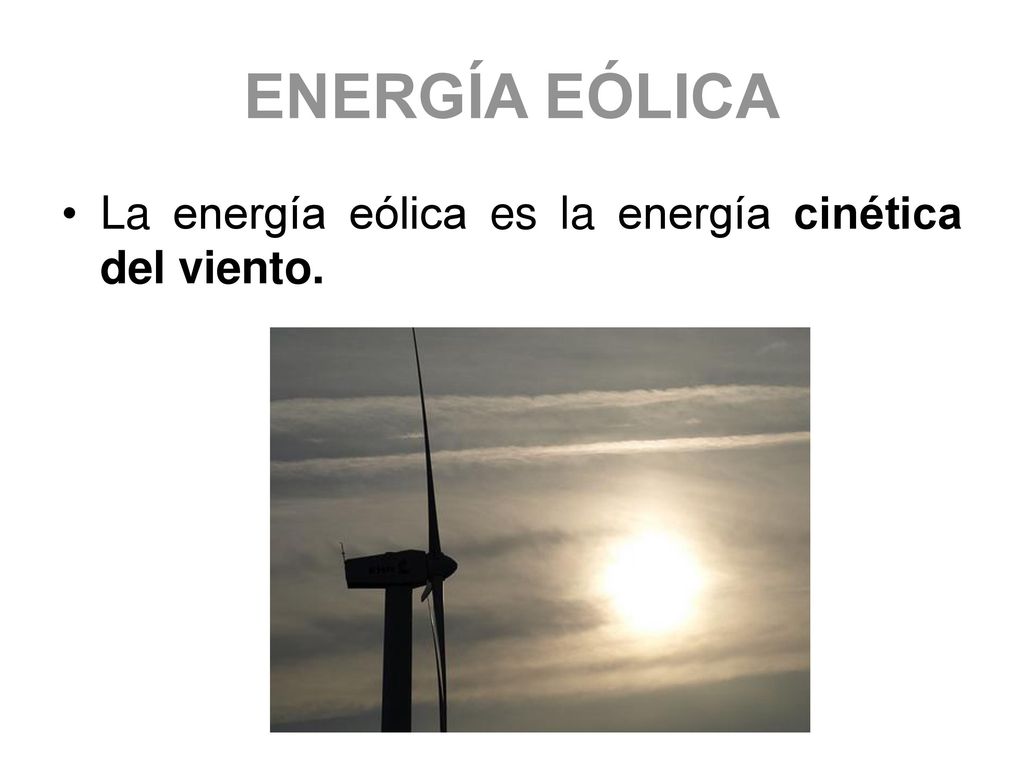

3 ENERGÍA EÓLICA La energía eólica es la energía cinética del viento.

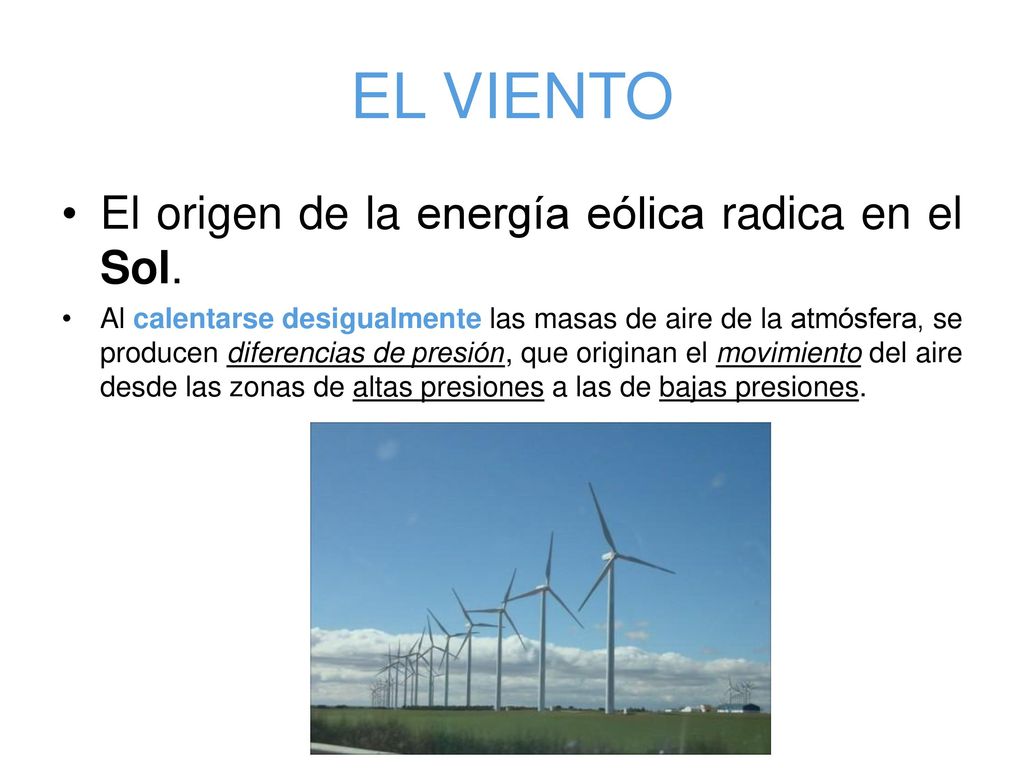

4 EL VIENTO El origen de la energía eólica radica en el Sol.
Al calentarse desigualmente las masas de aire de la atmósfera, se producen diferencias de presión, que originan el movimiento del aire desde las zonas de altas presiones a las de bajas presiones.

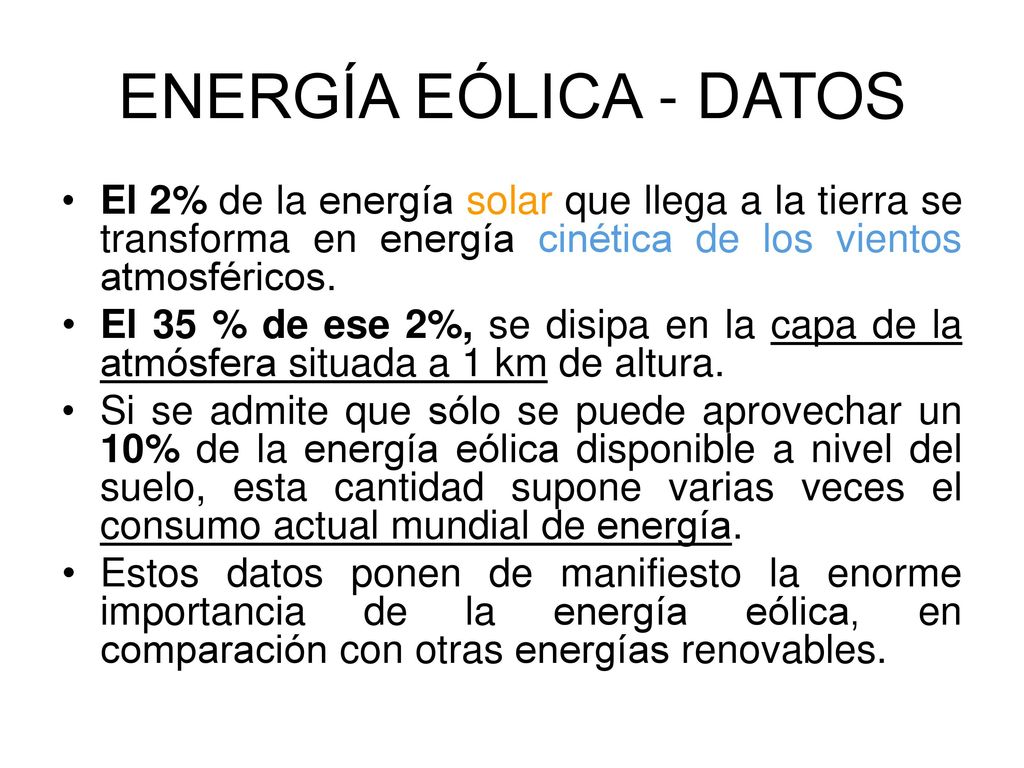

5 ENERGÍA EÓLICA - DATOS El 2% de la energía solar que llega a la tierra se transforma en energía cinética de los vientos atmosféricos. El 35 % de ese 2%, se disipa en la capa de la atmósfera situada a 1 km de altura. Si se admite que sólo se puede aprovechar un 10% de la energía eólica disponible a nivel del suelo, esta cantidad supone varias veces el consumo actual mundial de energía. Estos datos ponen de manifiesto la enorme importancia de la energía eólica, en comparación con otras energías renovables.

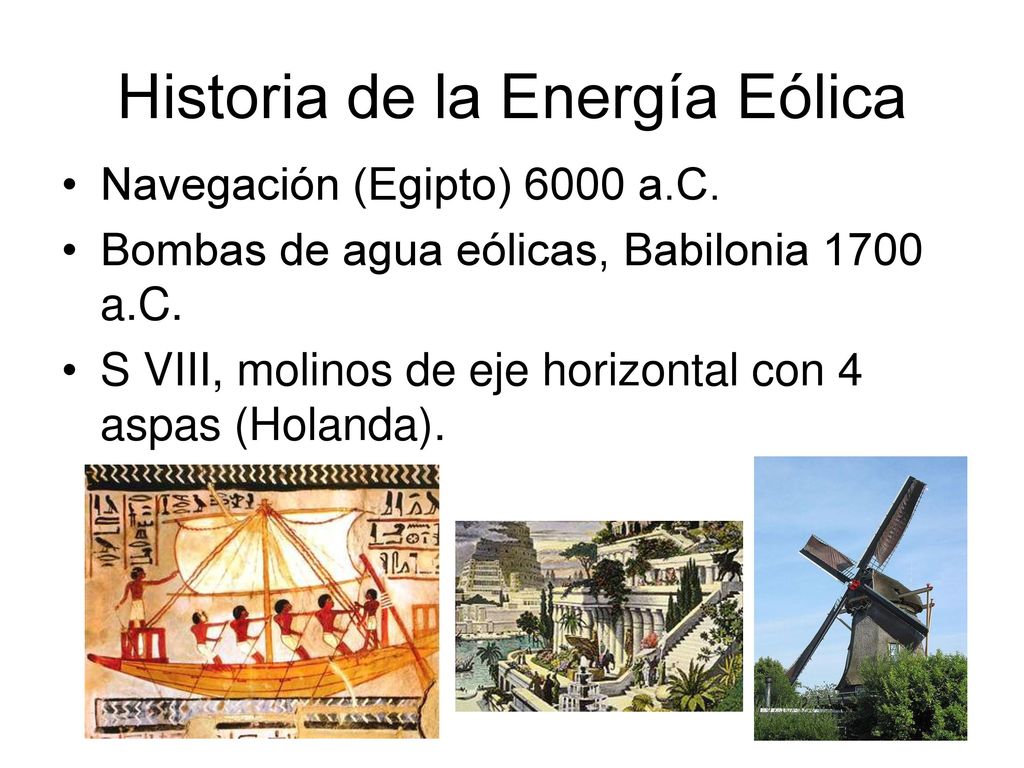

6 Historia de la Energía Eólica
Navegación (Egipto) 6000 a.C. Bombas de agua eólicas, Babilonia 1700 a.C. S VIII, molinos de eje horizontal con 4 aspas (Holanda).

7 Historia de la Energía Eólica

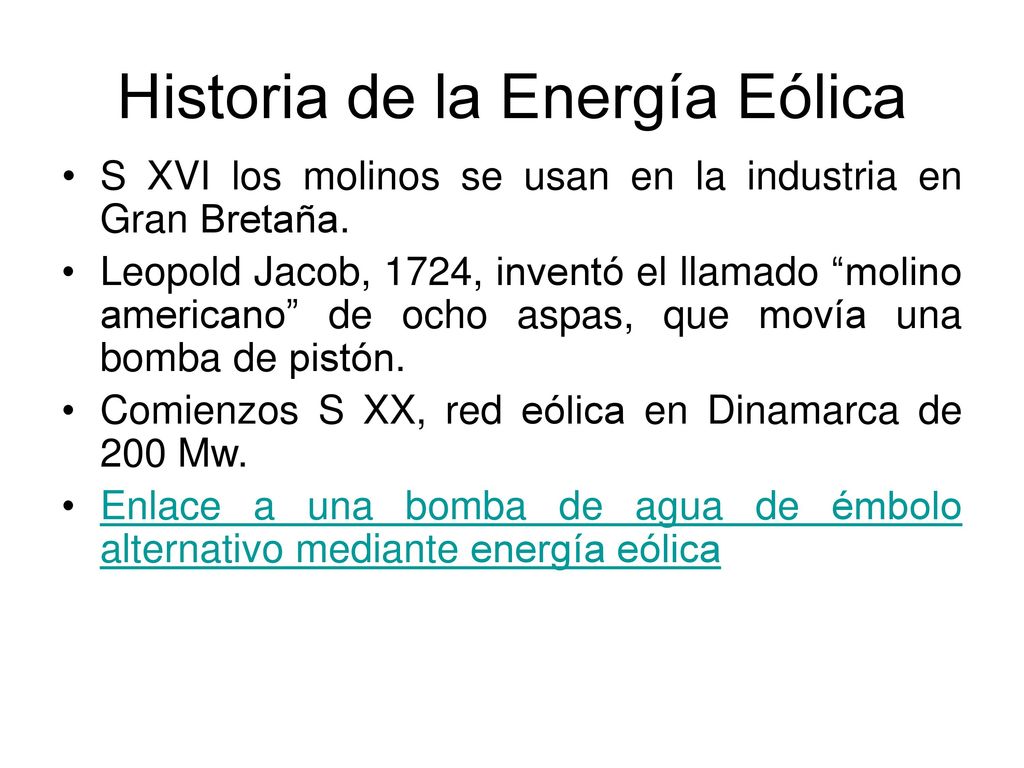

S XVI los molinos se usan en la industria en Gran Bretaña. Leopold Jacob, 1724, inventó el llamado “molino americano” de ocho aspas, que movía una bomba de pistón. Comienzos S XX, red eólica en Dinamarca de 200 Mw. Enlace a una bomba de agua de émbolo alternativo mediante energía eólica

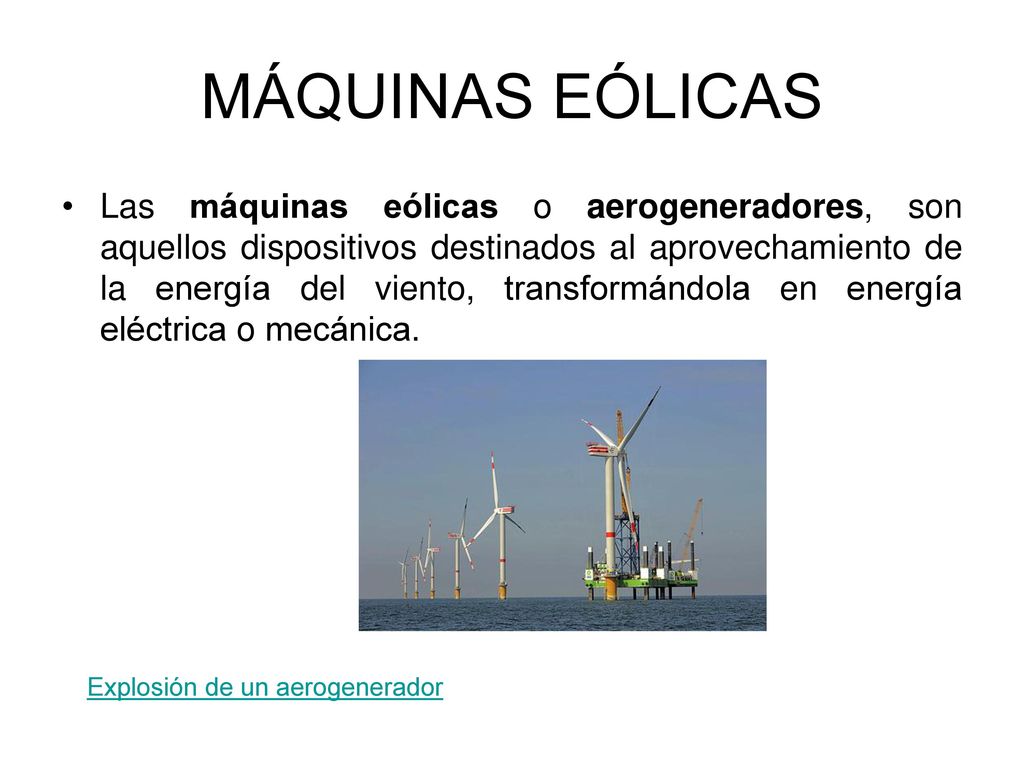

8 MÁQUINAS EÓLICAS Las máquinas eólicas o aerogeneradores, son aquellos dispositivos destinados al aprovechamiento de la energía del viento, transformándola en energía eléctrica o mecánica. Explosión de un aerogenerador

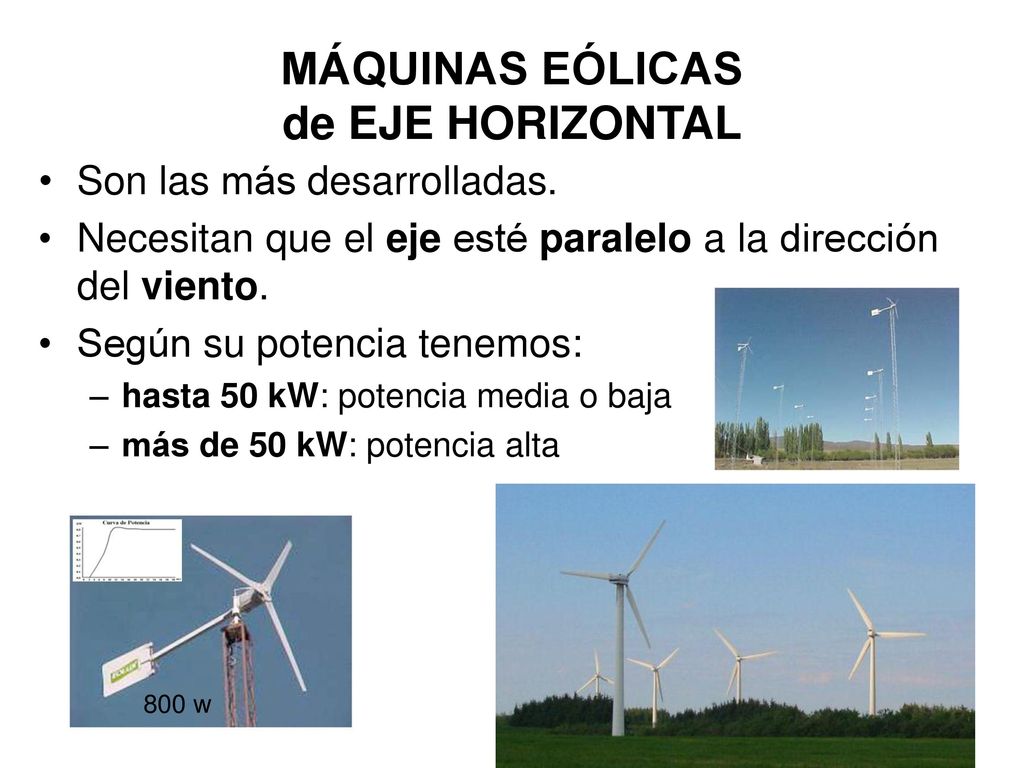

9 MÁQUINAS EÓLICAS de EJE HORIZONTAL
Son las más desarrolladas. Necesitan que el eje esté paralelo a la dirección del viento. Según su potencia tenemos: hasta 50 kW: potencia media o baja más de 50 kW: potencia alta 800 w

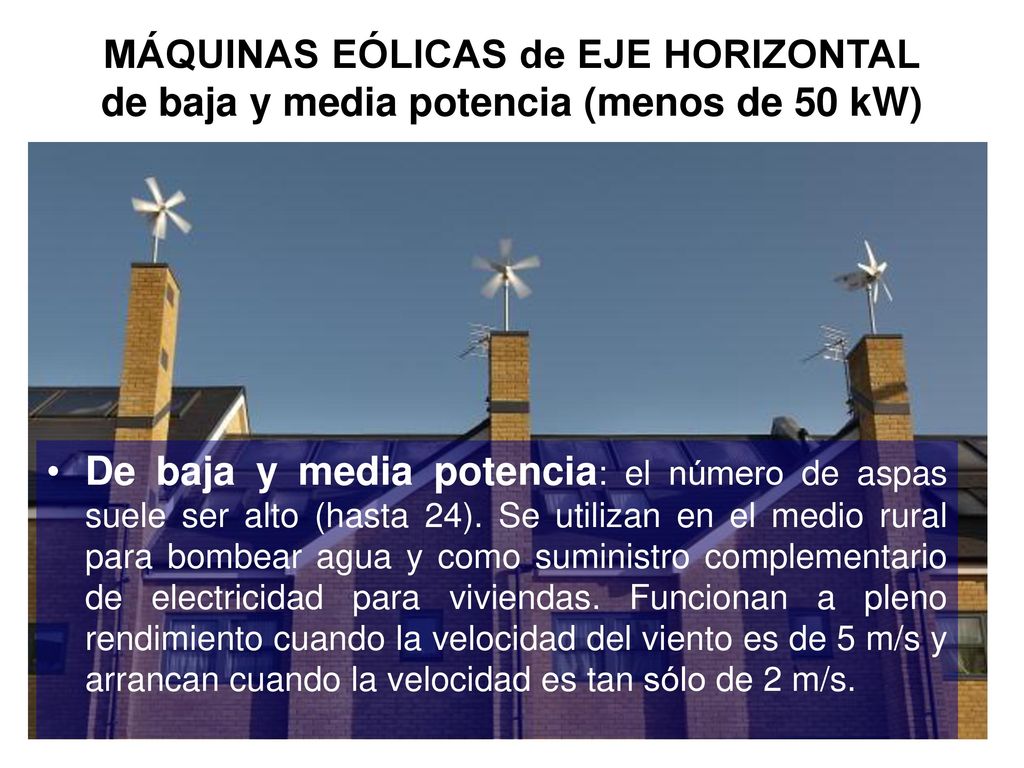

10 MÁQUINAS EÓLICAS de EJE HORIZONTAL de baja y media potencia (menos de 50 kW)
De baja y media potencia: el número de aspas suele ser alto (hasta 24). Se utilizan en el medio rural para bombear agua y como suministro complementario de electricidad para viviendas. Funcionan a pleno rendimiento cuando la velocidad del viento es de 5 m/s y arrancan cuando la velocidad es tan sólo de 2 m/s.

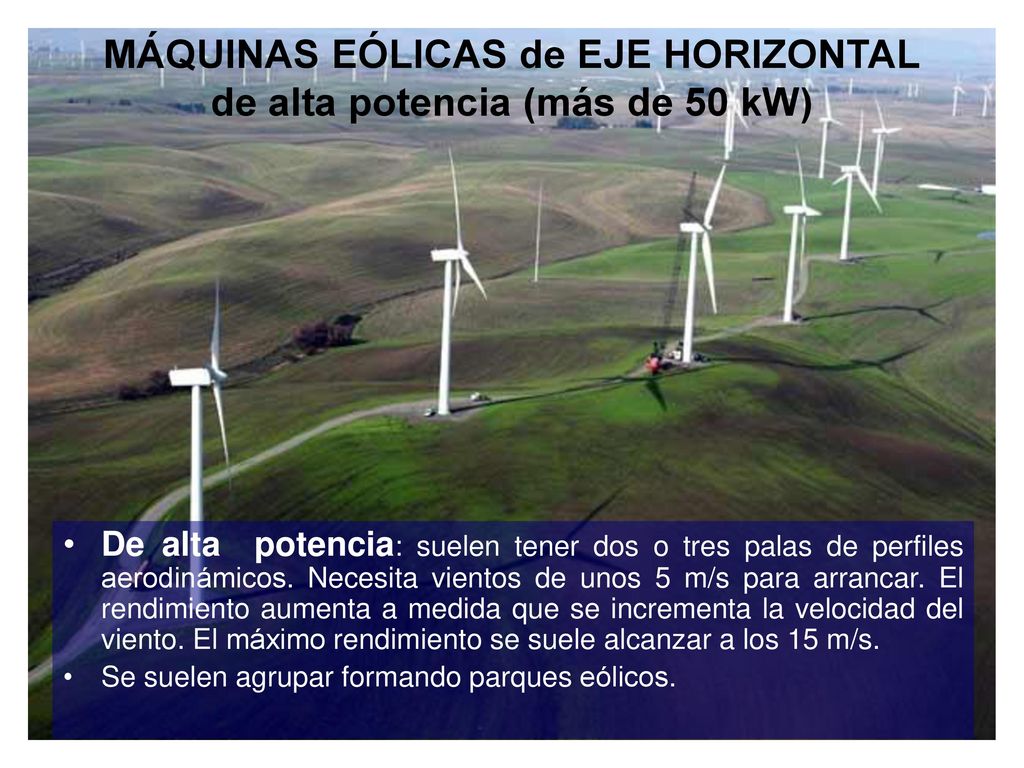

11 MÁQUINAS EÓLICAS de EJE HORIZONTAL de alta potencia (más de 50 kW)
De alta potencia: suelen tener dos o tres palas de perfiles aerodinámicos. Necesita vientos de unos 5 m/s para arrancar. El rendimiento aumenta a medida que se incrementa la velocidad del viento. El máximo rendimiento se suele alcanzar a los 15 m/s. Se suelen agrupar formando parques eólicos.

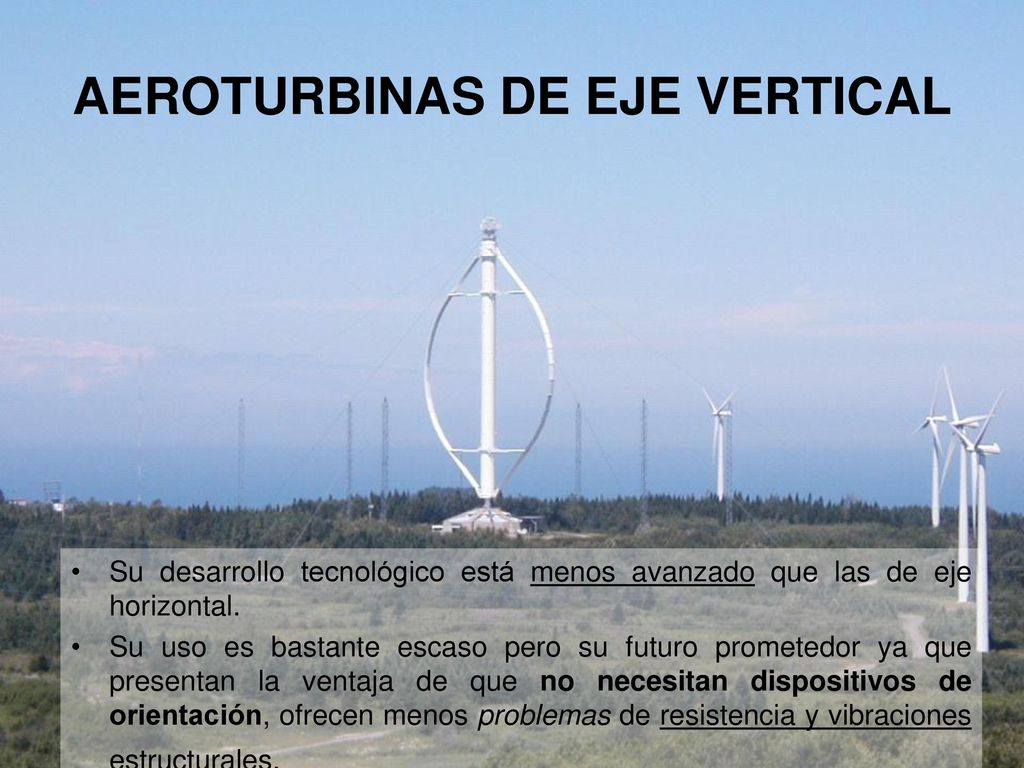

12 AEROTURBINAS DE EJE VERTICAL
Su desarrollo tecnológico está menos avanzado que las de eje horizontal. Su uso es bastante escaso pero su futuro prometedor ya que presentan la ventaja de que no necesitan dispositivos de orientación, ofrecen menos problemas de resistencia y vibraciones estructurales.

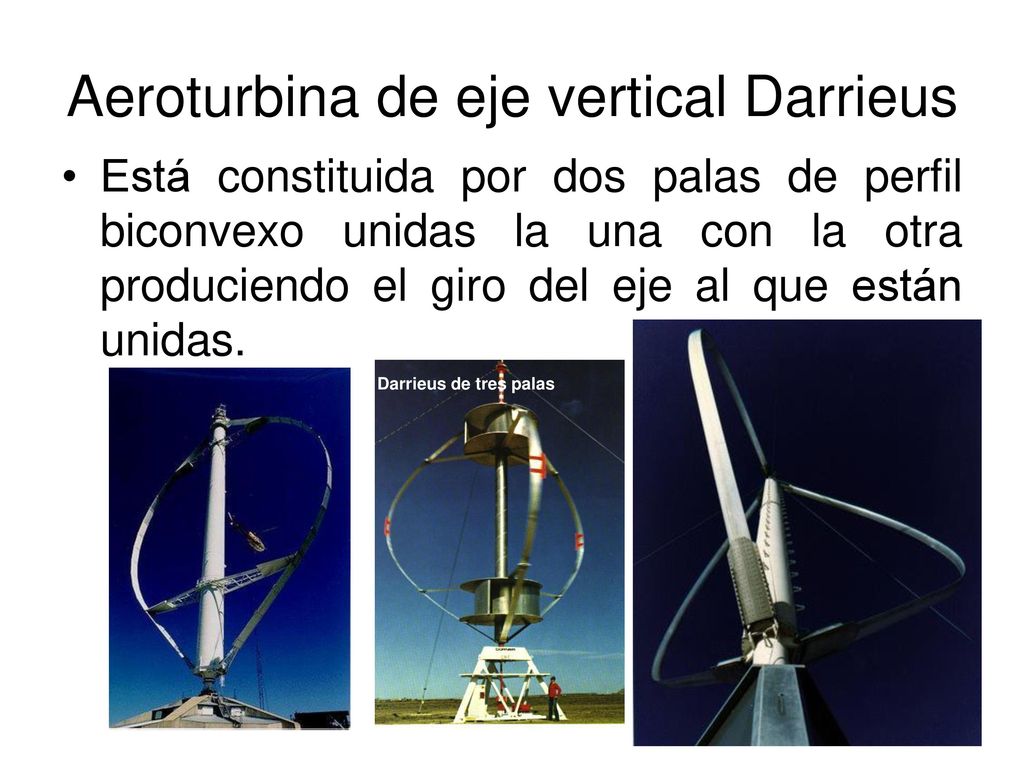

13 Aeroturbina de eje vertical Darrieus
Está constituida por dos palas de perfil biconvexo unidas la una con la otra produciendo el giro del eje al que están unidas. Darrieus de tres palas

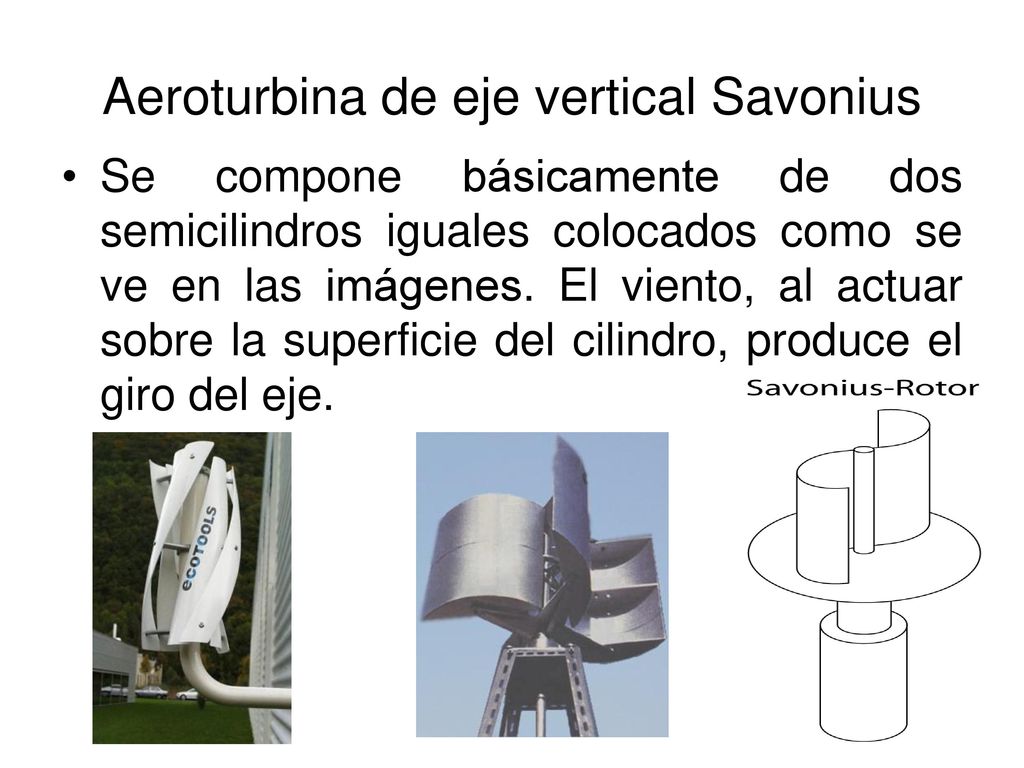

14 Aeroturbina de eje vertical Savonius
Se compone básicamente de dos semicilindros iguales colocados como se ve en las imágenes. El viento, al actuar sobre la superficie del cilindro, produce el giro del eje.
