Balances de entropía para sistemas abiertos

Presentación del tema: "Balances de entropía para sistemas abiertos"— Transcripción de la presentación:

1 Balances de entropía para sistemas abiertos

2 Eficiencia isentrópica Balances de entropía para sistemas abiertos
Panorama Repaso: conceptos clave Ejemplos Eficiencia isentrópica Balances de entropía para sistemas abiertos

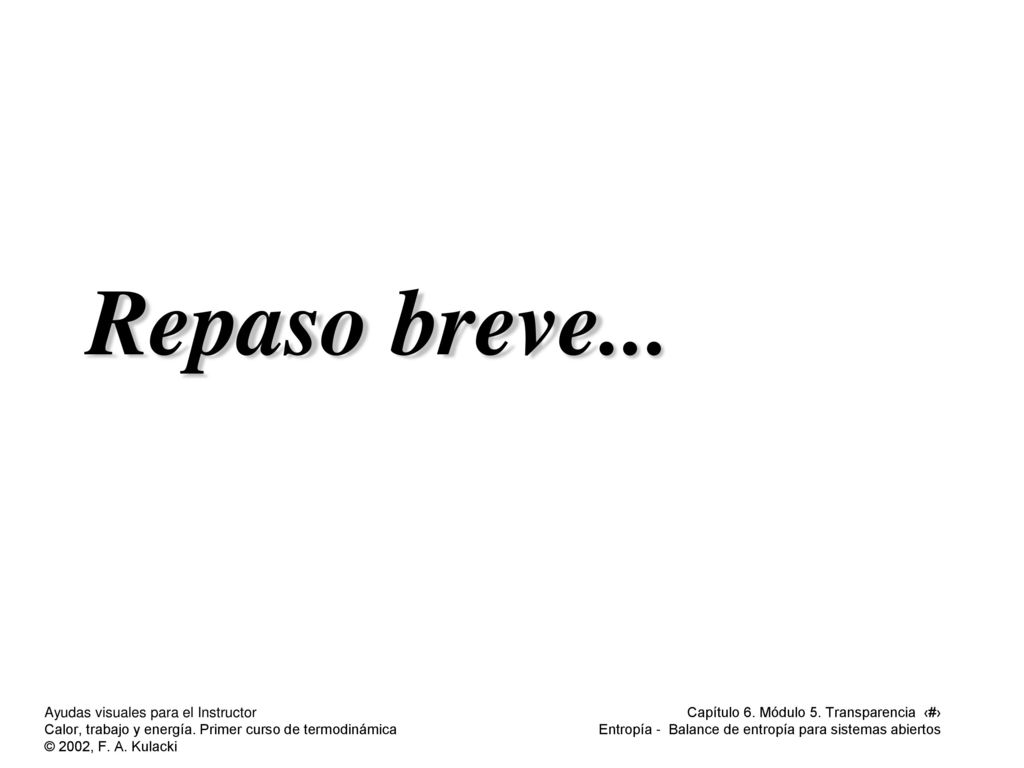

3 Repaso breve...

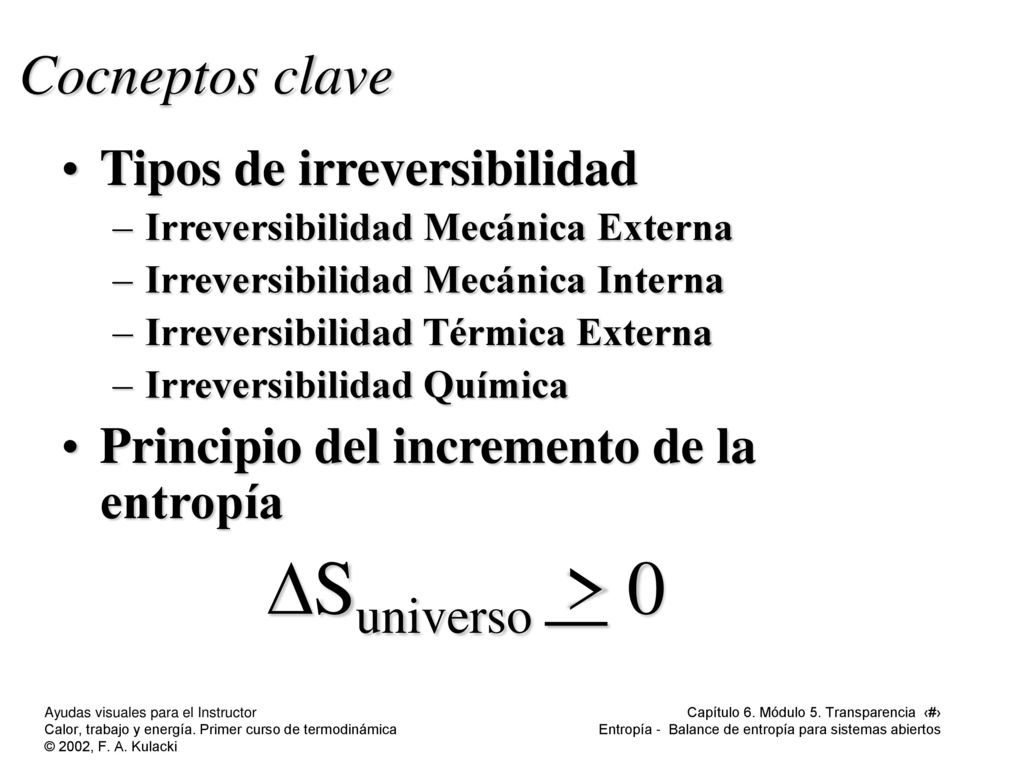

4 DSuniverso > 0 Cocneptos clave Tipos de irreversibilidad
Irreversibilidad Mecánica Externa Irreversibilidad Mecánica Interna Irreversibilidad Térmica Externa Irreversibilidad Química Principio del incremento de la entropía DSuniverso > 0

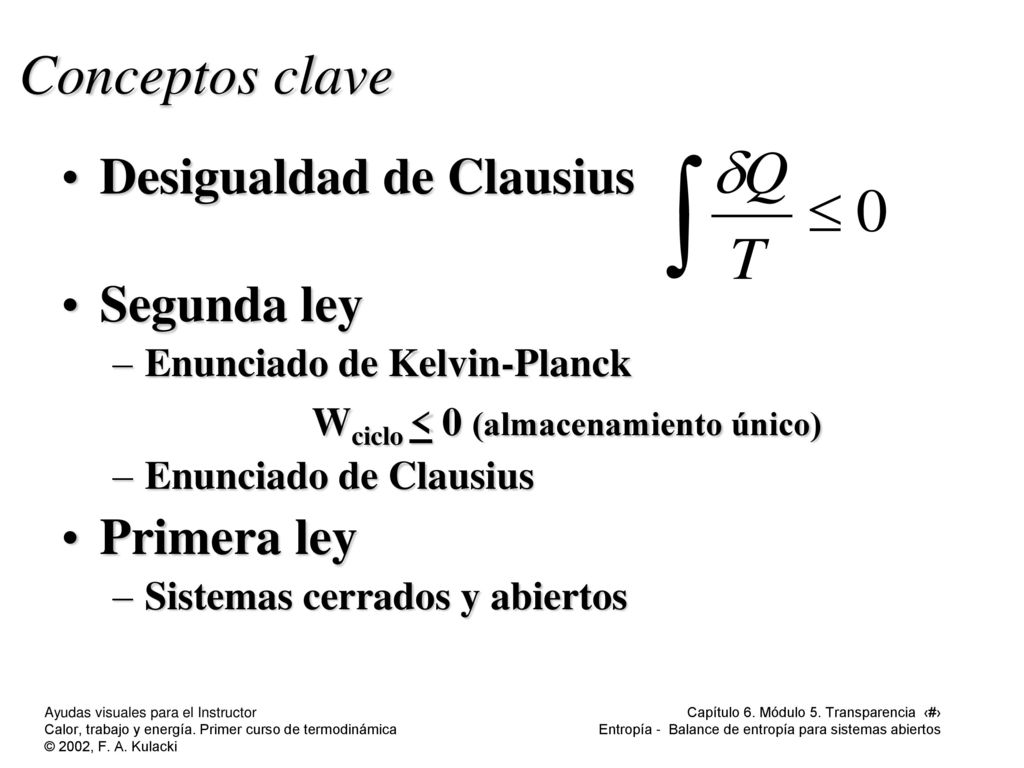

5 Conceptos clave Desigualdad de Clausius Segunda ley Primera ley
Enunciado de Kelvin-Planck Wciclo < 0 (almacenamiento único) Enunciado de Clausius Primera ley Sistemas cerrados y abiertos

6 Conceptos clave Para una transferencia de calor cíclica y arbitraria, hacia y desde un sistema, se puede escribir que

7 Ejemplos...

8 Ejemplo 1 Los refrigeradores reversibles e irreversibles

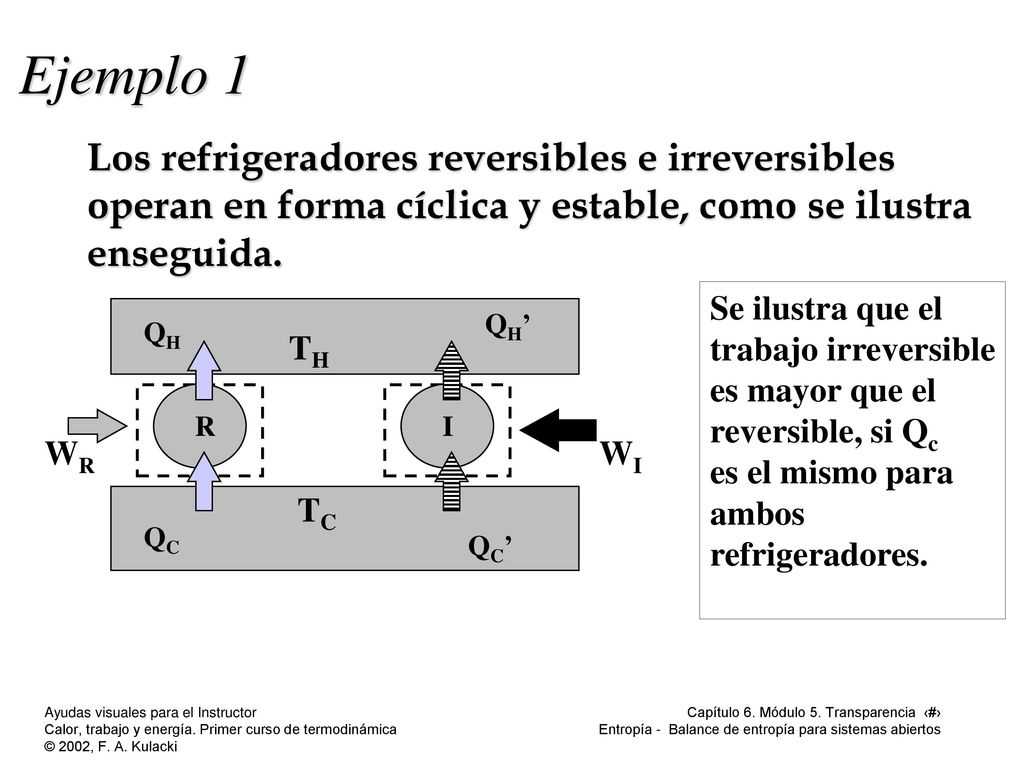

WR TH TC I WI R QC QH QH’ QC’ Se ilustra que el trabajo irreversible es mayor que el reversible, si Qc es el mismo para ambos refrigeradores. Los refrigeradores reversibles e irreversibles operan en forma cíclica y estable, como se ilustra enseguida.

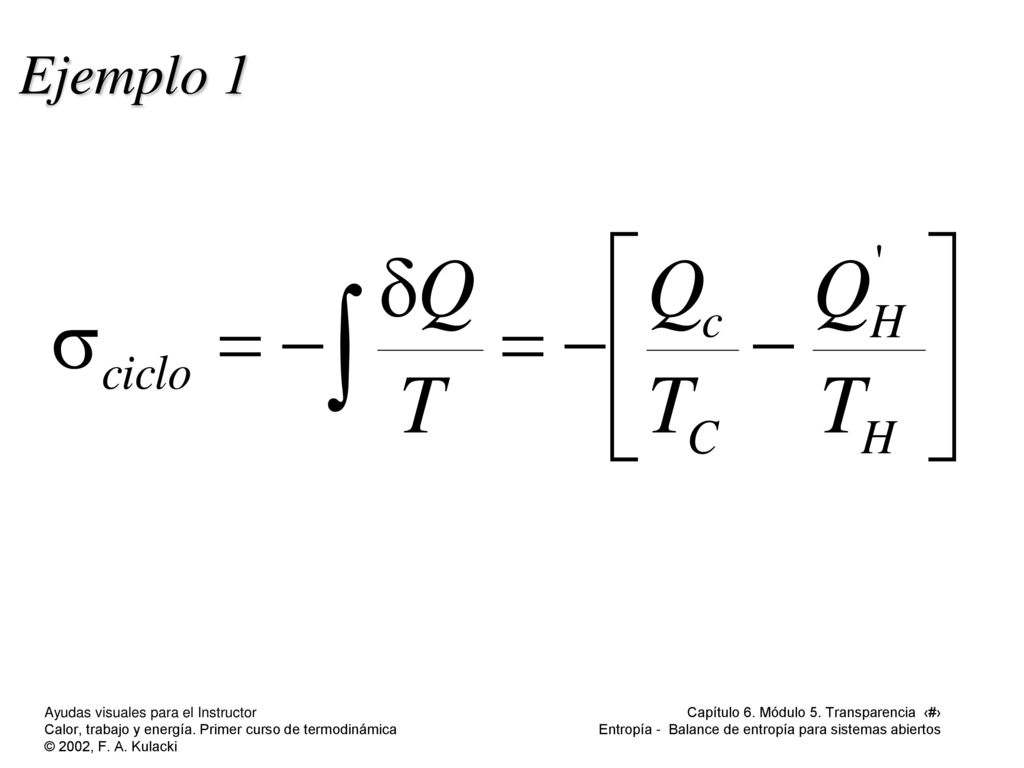

9 Ejemplo 1

10 Ejemplo 1 Los balances de energía para ambos ciclos dan...
QH = WR + QC QH’ = WI + QC Al combinarlos... QH’ = QH + WI - WR Al sustituir en la expresión para producción de entropía

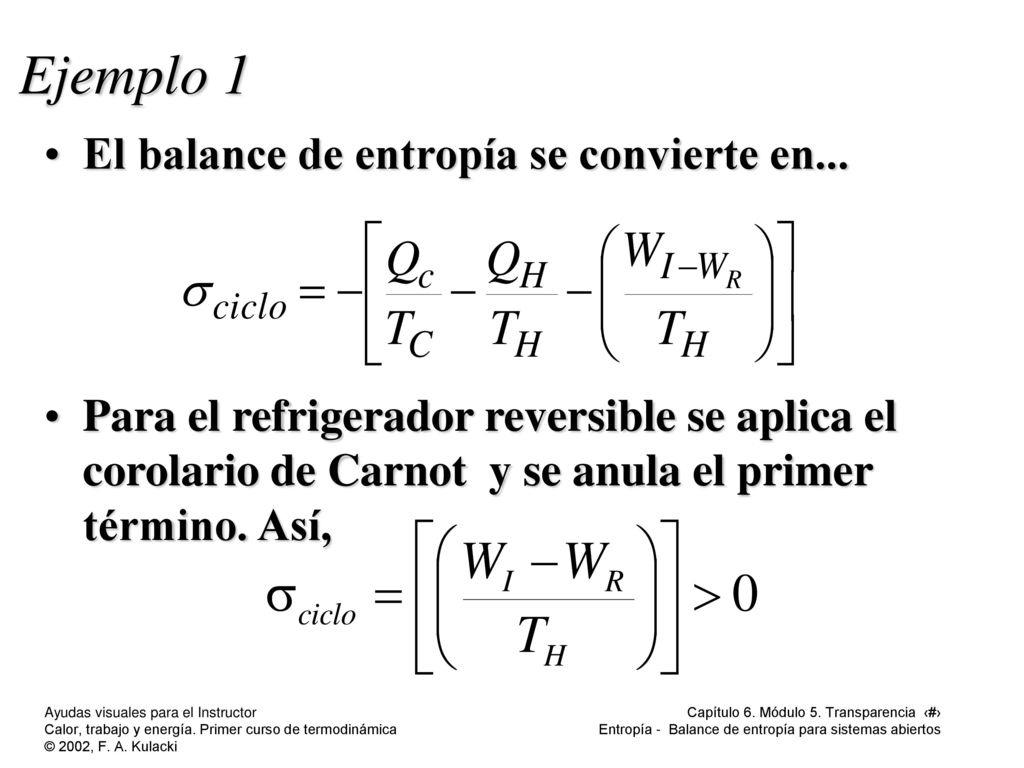

11 Ejemplo 1 El balance de entropía se convierte en...
Para el refrigerador reversible se aplica el corolario de Carnot y se anula el primer término. Así,

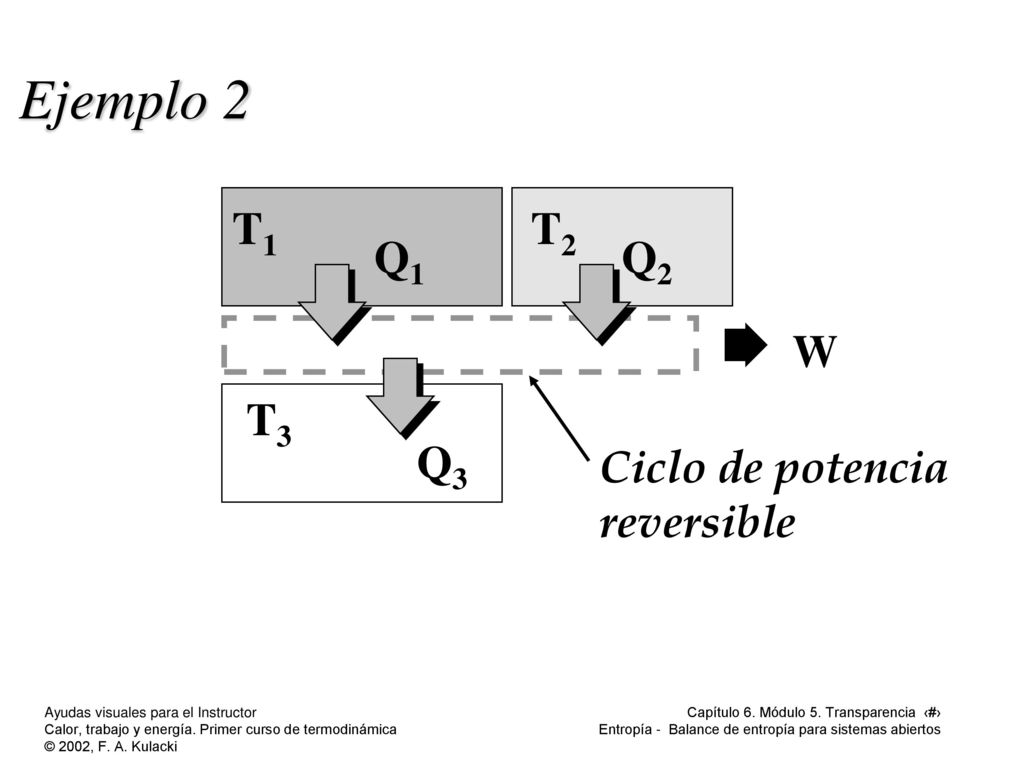

12 Ejemplo 2 Un ciclo de potencia reversible recibe la energía Q1 a T1 y Q2 a T2 desde los almacenamientos calientes, y descarga la energía Q3 a un almacenamiento frío a T3. (a) Obtenga una expresión para la eficiencia térmica en términos de las razones de temperatura T1/T3, T2/T3, y q = Q2/Q1 (b) ¿Qué se puede decir cuando q  0, q  , and T1  ?

13 Ejemplo 2 T1 T2 T3 Q1 Q2 Q3 W Ciclo de potencia reversible

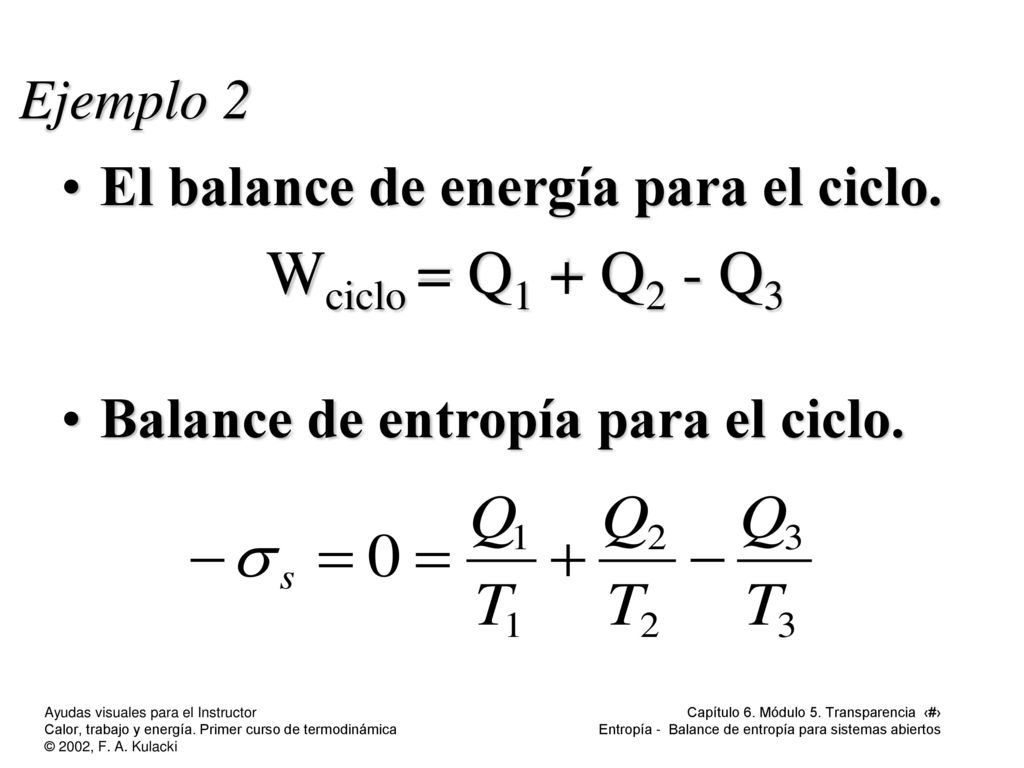

14 Wciclo = Q1 + Q2 - Q3 Ejemplo 2 El balance de energía para el ciclo.
Balance de entropía para el ciclo.

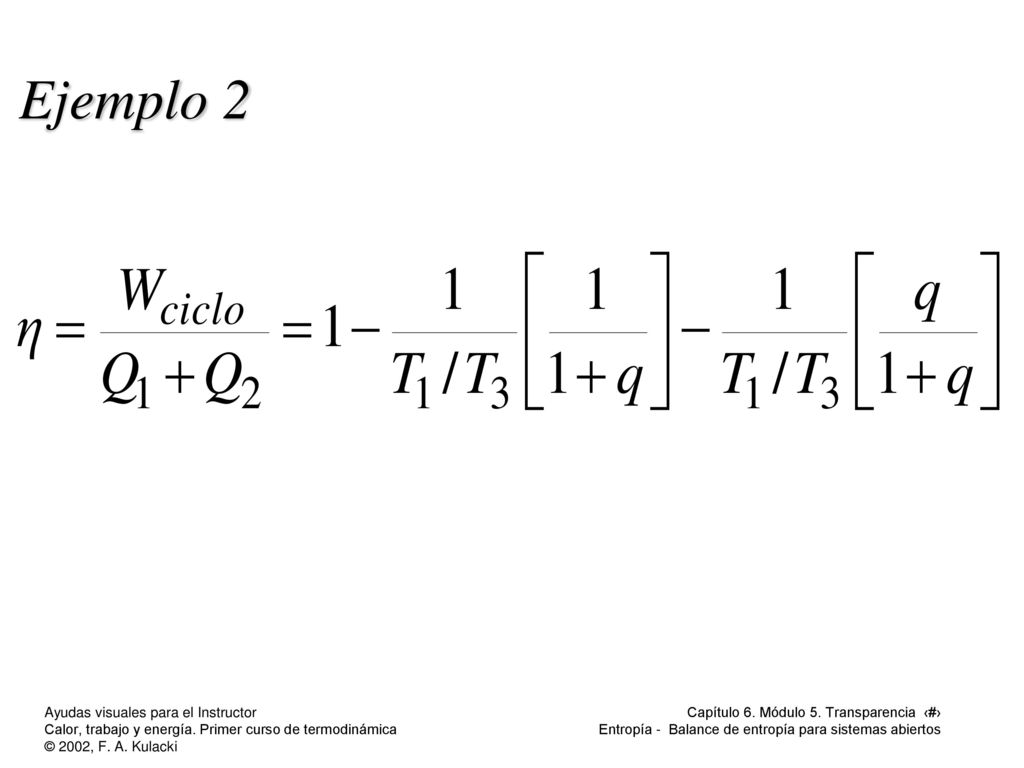

15 Ejemplo 2

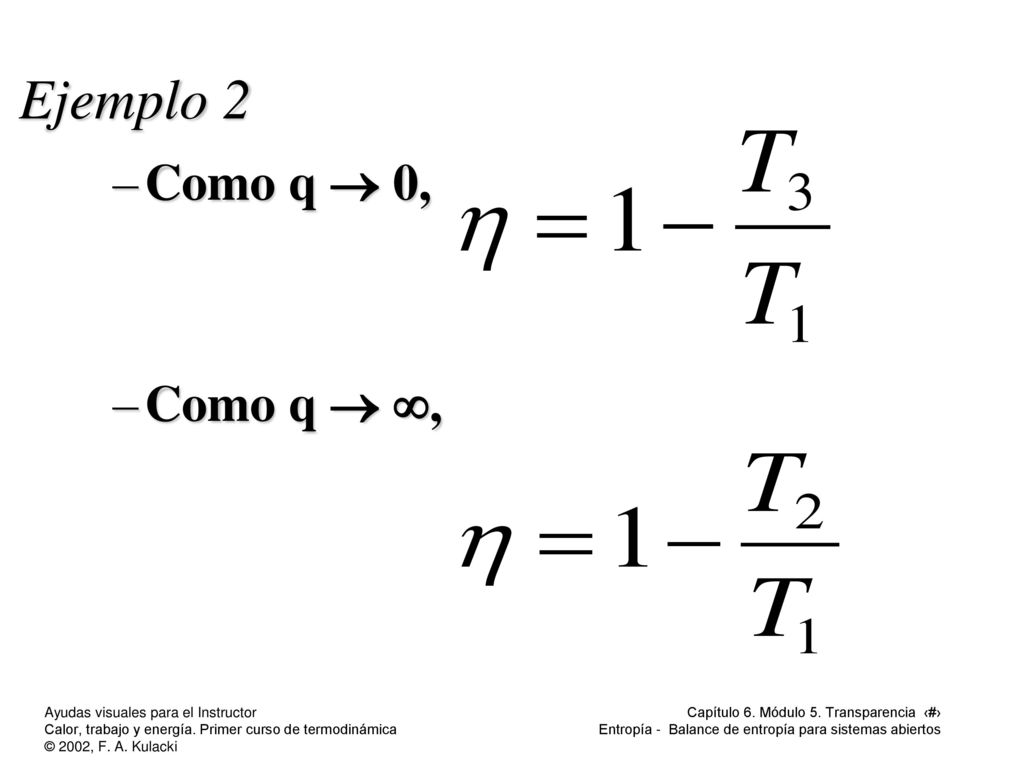

16 Ejemplo 2 Como q  0, Como q  ,

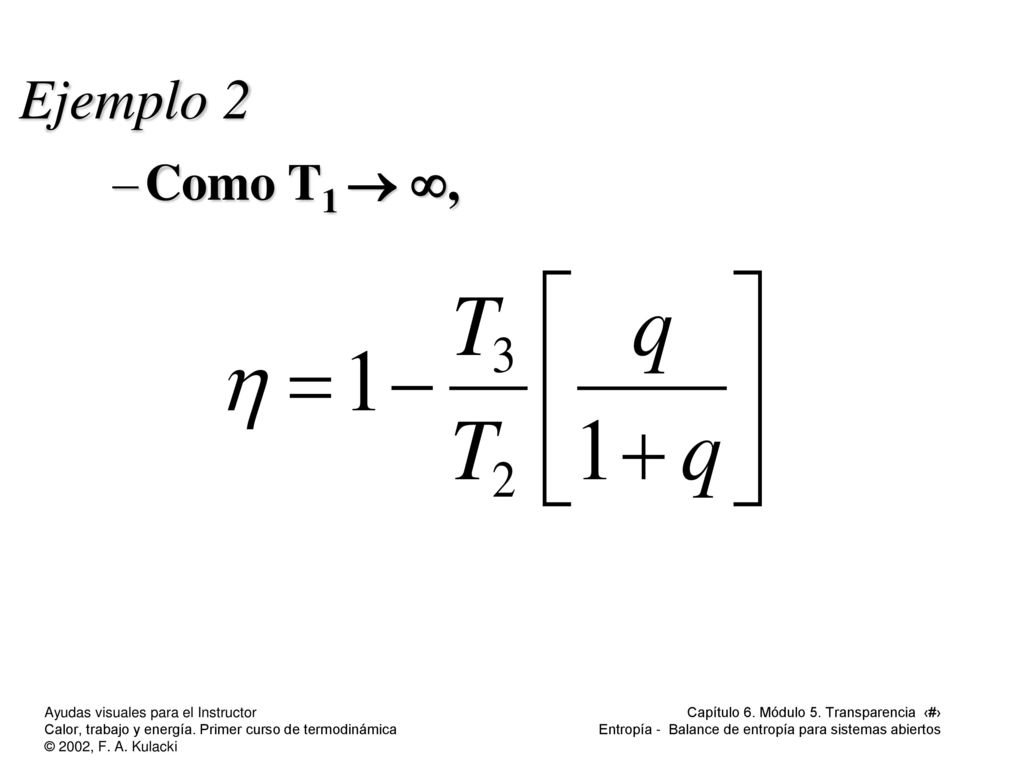

17 Ejemplo 2 Como T1  ,

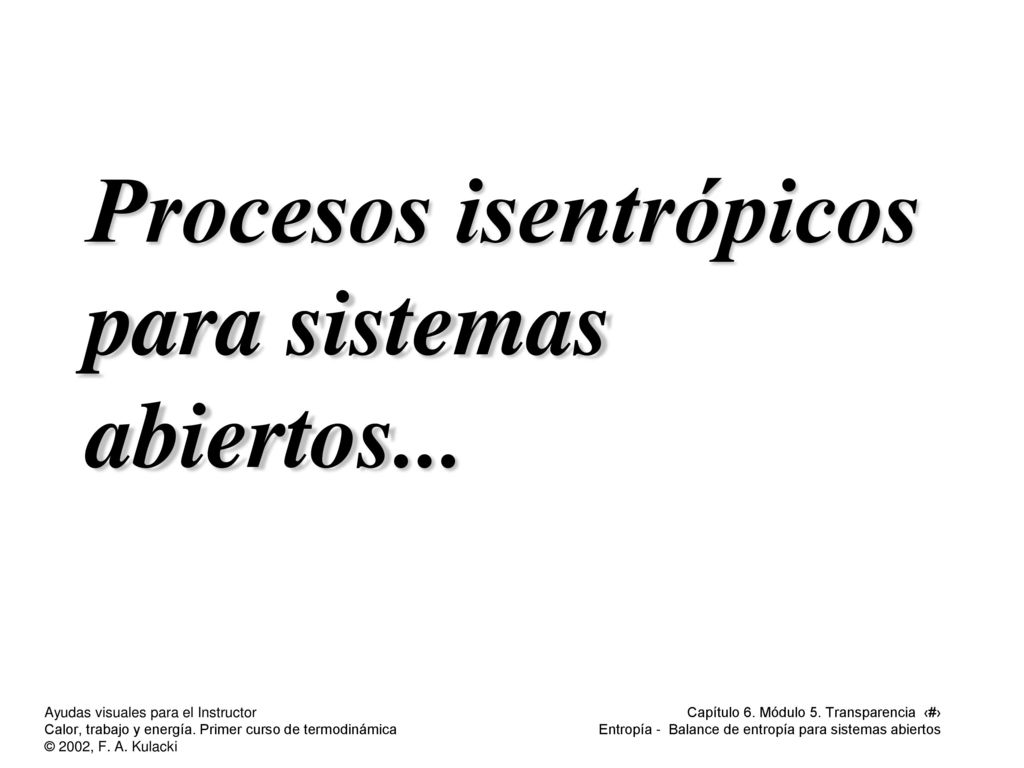

18 Procesos isentrópicos para sistemas abiertos...

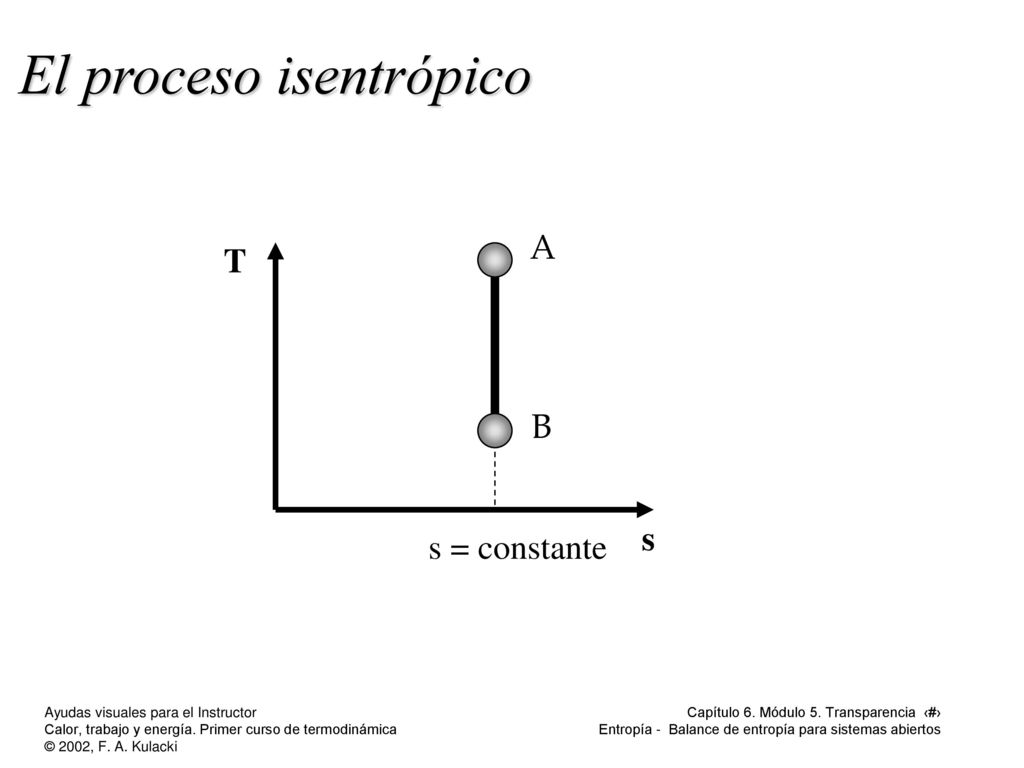

19 El proceso isentrópico
s = constante A B

20 Ecuaciones T-dS

21 Cálculo de la entropía para un gas ideal
Para dos estados con la misma entropía específica

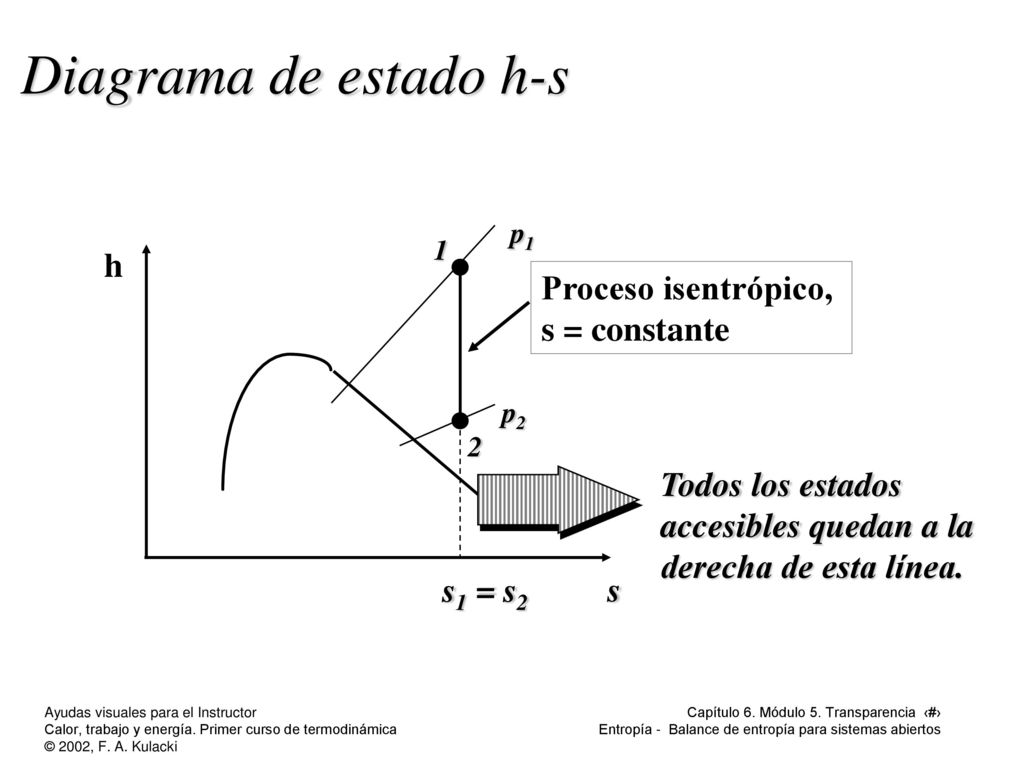

22 Diagrama de estado h-s Proceso isentrópico, s = constante
Todos los estados accesibles quedan a la derecha de esta línea. h p1 p2 1 2 s s1 = s2

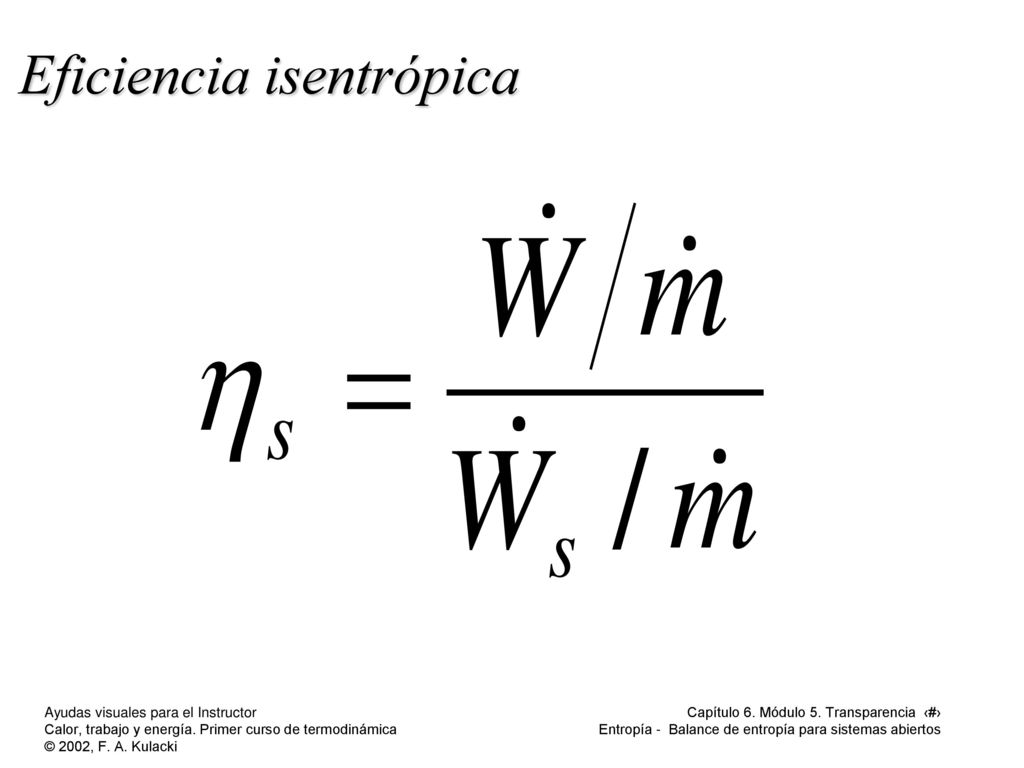

23 Eficiencia isentrópica

24 Eficiencia isentrópica

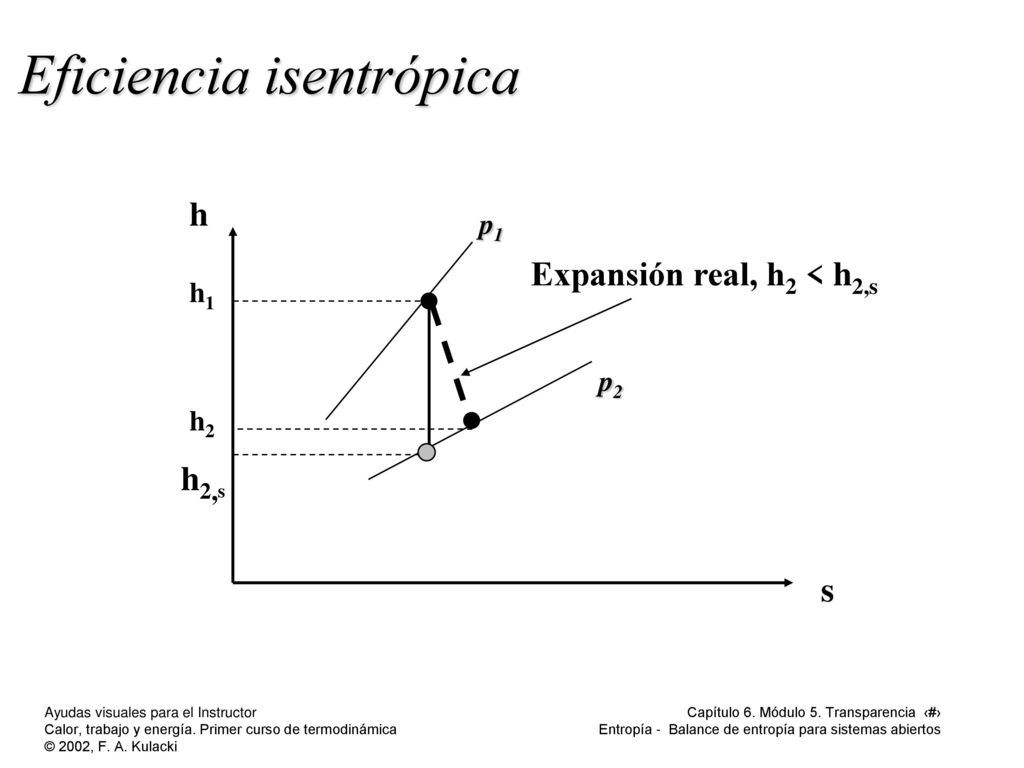

Expansión real, h2 < h2,s h s p2 p1 h2,s h2 h1

25 Eficiencia isentrópica

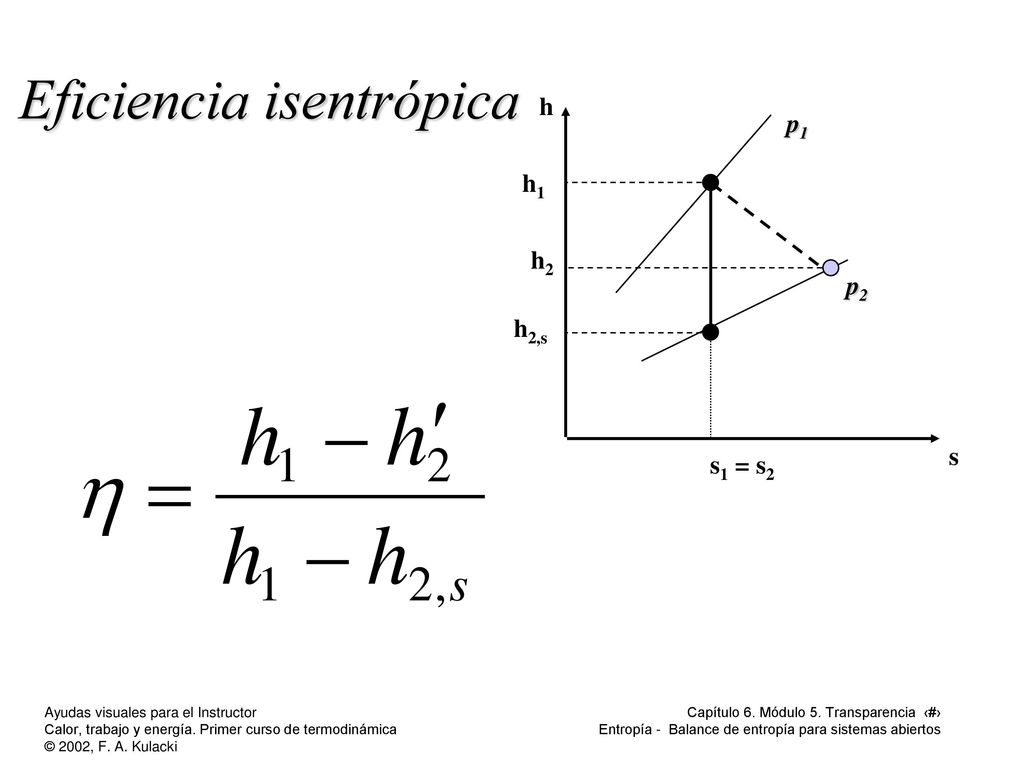

h s p1 p2 s1 = s2 h1 h2 h2,s

26 Balances de entropía para sistemas abiertos...

27 Balance de entropía para un sistema abierto

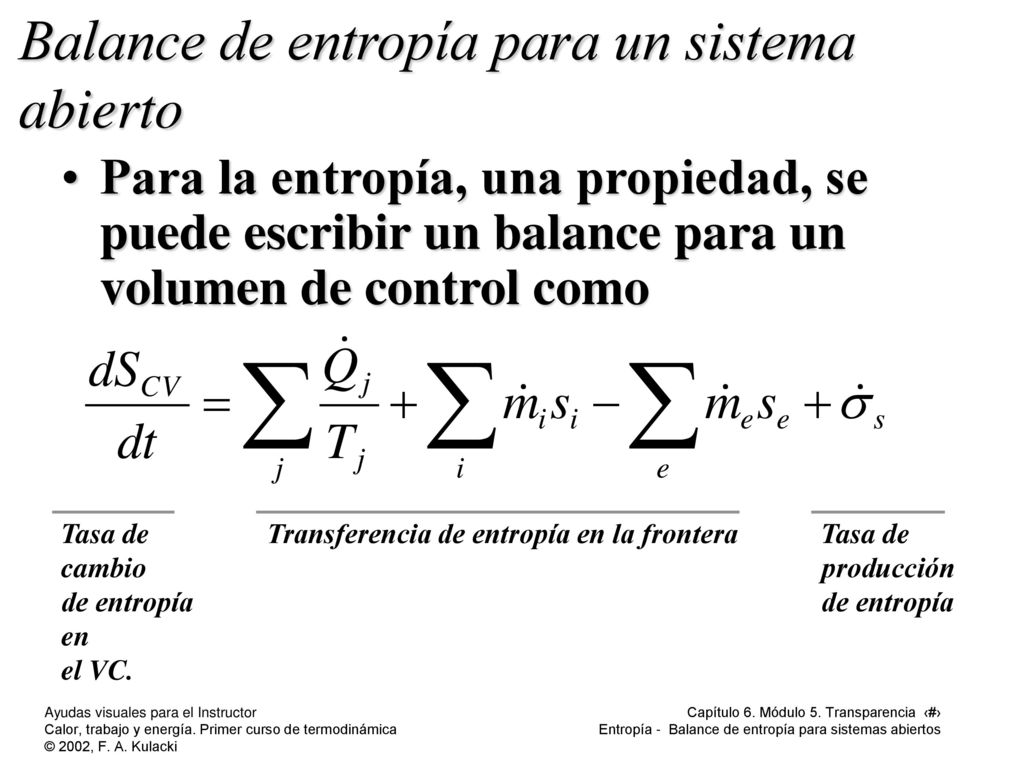

Para la entropía, una propiedad, se puede escribir un balance para un volumen de control como Tasa de cambio de entropía en el VC. Transferencia de entropía en la frontera Tasa de producción de entropía

28 Balance de entropía para sistemas abiertos

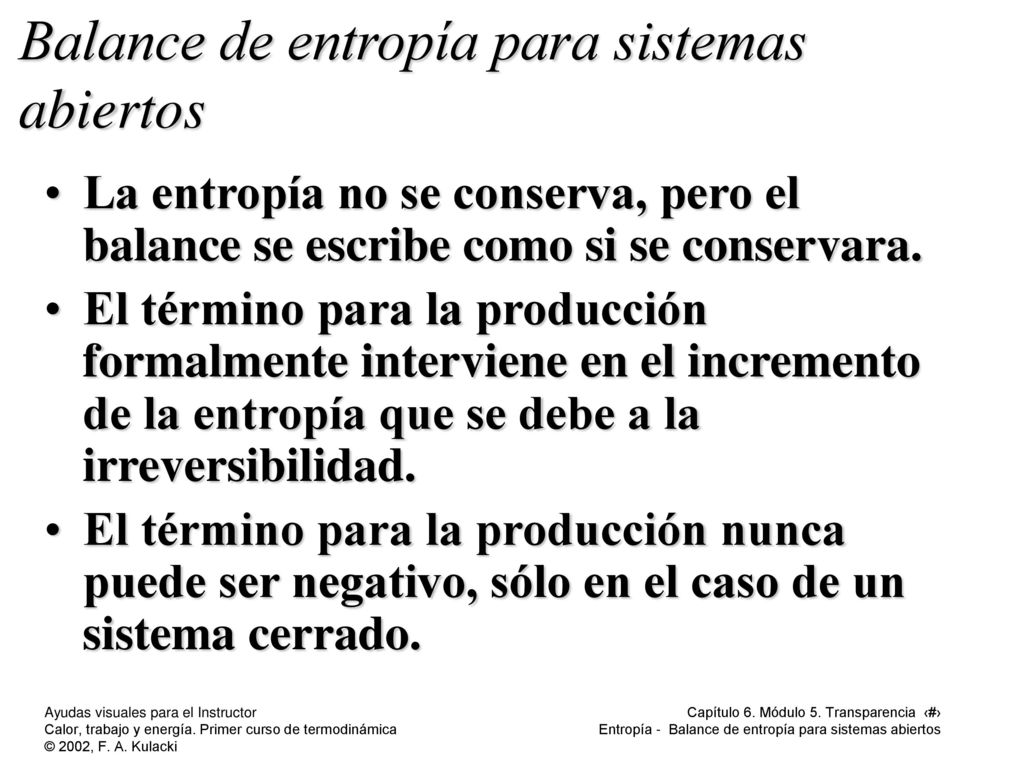

La entropía no se conserva, pero el balance se escribe como si se conservara. El término para la producción formalmente interviene en el incremento de la entropía que se debe a la irreversibilidad. El término para la producción nunca puede ser negativo, sólo en el caso de un sistema cerrado.

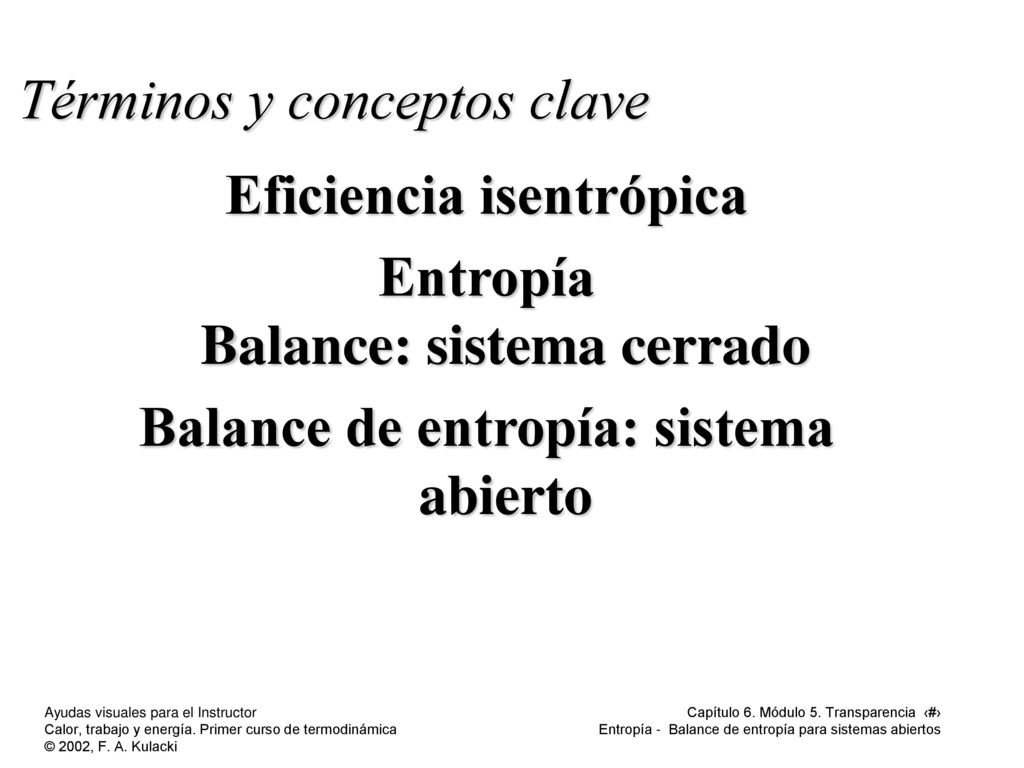

29 Términos y conceptos clave
Eficiencia isentrópica Entropía Balance: sistema cerrado Balance de entropía: sistema abierto
