1 Modelos para la Medición de Consumos de Servicios Industriales en Plantas de Beneficio
Juan Camilo Barrera Hernández Área de ingeniería Programa de procesamiento Bogotá D.C., Octubre 1 de 2014

2 PRODUCTIVIDAD DESDE SERVICIOS INDUSTRIALES

3 CONTENIDO Productividad desde servicios industriales
Proyectos de medición de Energía Eléctrica, Agua y Vapor Modelo Planteado Análisis de información Indicadores de desempeño Potencial de ahorro

4 Desarrollo de indicadores de servicios industrial

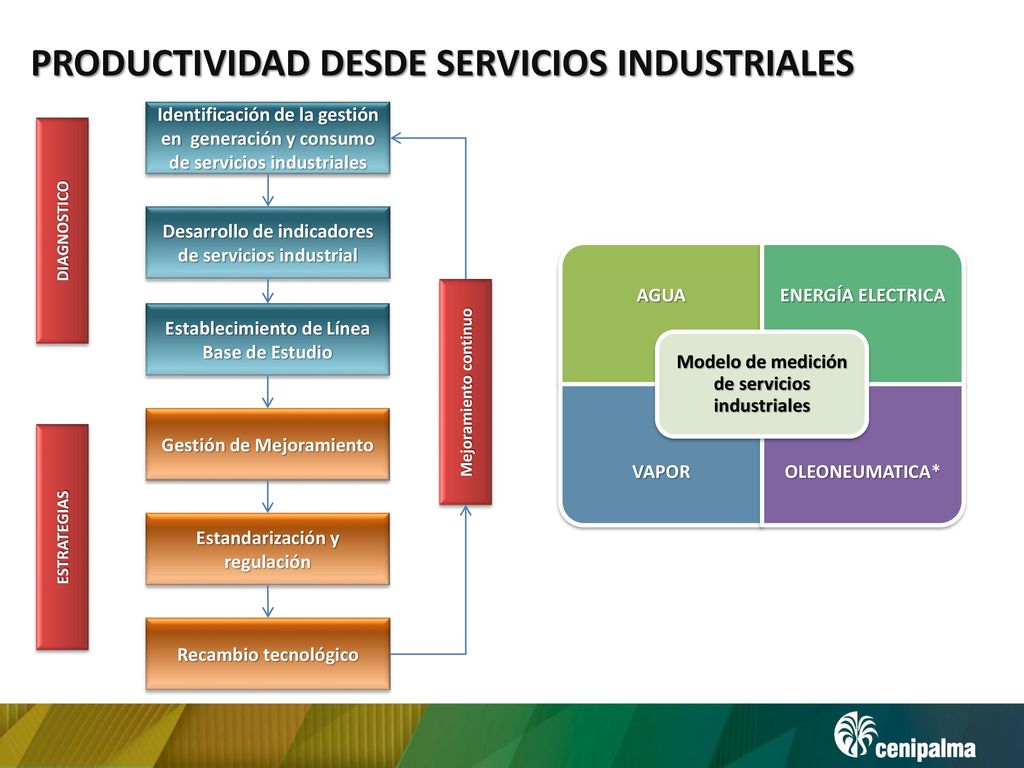

PRODUCTIVIDAD DESDE SERVICIOS INDUSTRIALES Identificación de la gestión en generación y consumo de servicios industriales DIAGNOSTICO Desarrollo de indicadores de servicios industrial Modelo de medición de servicios industriales AGUA ENERGÍA ELECTRICA VAPOR OLEONEUMATICA* Establecimiento de Línea Base de Estudio Mejoramiento continuo Gestión de Mejoramiento ESTRATEGIAS Estandarización y regulación Recambio tecnológico

5 PRODUCTIVIDAD DESDE SERVICIOS INDUSTRIALES
SISTEMA DE GESTIÓN DE LA ENERGÍA ISO CERTIFICADOS INTERNACIONALES E INCENTIVOS TRIBUTARIOS Decreto 3172 de 2003. REDUCCIÓN DE ARANCELES E IMPUESTOS Decreto 3910 de 2010. USO Y DISPOCISIÓN DEL RECURSO HIDRICO Ley 607 de 2001.

6 PRODUCTIVIDAD DESDE SERVICIOS INDUSTRIALES
Revisión estado Planta de Beneficio Selección puntos de muestreo Captura de información Desarrollo y análisis de indicadores Socialización de resultados Modelo de medición SIN Consumos históricos Instalaciones industriales Fuentes de suministro Distribución del servicio industrial Informe de gestión Potencial de ahorro de servicios industriales Indicadores de desempeño Línea base de servicios industriales Condiciones de operación Distribución de la red de servicio industrial Selección de instrumentación especializada

7 ENERGÍA ELECTRICA AGUA VAPOR

8 CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS
PROYECTO MEDICIÓN EE – METODOLOGIA DE MEDICIÓN DIESEL COGEN RED FUENTES GENERACIÓN MONITOREO INTERNO SISTEMA DISTRIBUCIÓN APC RAP RACP APL PTAR PTA GVA CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS

9 DISTRIBUCIÓN DE ENERGIA GENERADA
PROYECTO MEDICIÓN EE – ANÁLISIS INFORMACIÓN 1 - ANÁLISIS GENERACIÓN O SUMINISTRO kWh DISTRIBUCIÓN DE ENERGIA GENERADA Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

10 PROYECTO MEDICIÓN EE – ANÁLISIS INFORMACIÓN
2 - ANÁLISIS DEMANDA FACTOR DE CARGA PARA POTENCIA INSTALADA FACTOR DE CARGA PARA CARGA SIN BACKUP Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

11 PROYECTO MEDICIÓN EE – ANÁLISIS INFORMACIÓN
3 - ANÁLISIS CONSUMO PARETO DE INDICADORES DE CONSUMO ESPECIFICO PROMEDIO POR MODULOS DE PRODUCCIÓN Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

12 PERDIDAS ASOCIADAS A CALIDAD DE ENERGÍA
PROYECTO MEDICIÓN EE – ANÁLISIS INFORMACIÓN 4 - ANÁLISIS CALIDAD  Perdidas kWh/tRFF Perdidas en activa 0,44 Perdida en reactiva 0,43 Perdida en desequilibrios 0,17 Perdidas en armónicos 0,26 Perdidas totales 1,31 REACTIVA ACTIVA DESEQUILIBRIO ARMONICOS Falta de compensación de factor de potencia. Motores con bajo factor de potencia Instalación eléctrica. Deterioro de conductores Conductores subdimensionados Fallas de aislamiento Conexión de transformadores Cargas monofásicas en redes trifásicas. Presencia de variadores de frecuencias PERDIDAS ASOCIADAS A CALIDAD DE ENERGÍA Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

13 INDICADORES DE SEGUMIENTO
PROYECTO MEDICIÓN EE – INDICADORES ÍNDICES 𝑰𝑫𝑬 𝒏 ECUACIÓN INDICADOR INDICADORES DE SEGUMIENTO INDICE DE CONSUMO ESPECIFICO 𝑰𝑪 𝒆 𝑘𝑊ℎ 𝑡 𝑅𝐹𝐹 20,77 kWh/t RFF Planta de beneficio DISTRIBUCIÓN GENERACIÓN DE ENERGÍA 𝑫𝑭 𝒆 𝑘𝑊ℎ 𝐺𝑒𝑛𝑒𝑟𝑎𝑑𝑜 𝑝𝑜𝑟 𝑓𝑢𝑒𝑛𝑡𝑒 𝑘𝑊ℎ 𝐺𝑒𝑛𝑒𝑟𝑎𝑑𝑜𝑠 𝑇𝑜𝑡𝑎𝑙 36 % 64 % Por diésel Por Cogeneración INDICADORES DE APOYO DISTRIBUCIÓN DE CONSUMO 𝑫𝑪 𝒆 𝑘𝑊ℎ 𝑀ó𝑑𝑢𝑙𝑜 𝑑𝑒 𝑝𝑟𝑜𝑑𝑢𝑐𝑐𝑖ó𝑛 𝑘𝑊ℎ 𝑇𝑜𝑡𝑎𝑙 𝑃𝑙𝑎𝑛𝑡𝑎 34 % 26 % 7 % 20 % 4 % 5 % APC RAP RAPC GVA PTA NO OP. EFICIENCIA DE CARGA ELECTRICA 𝑬𝑪 𝒆 𝑘𝑊 𝑈𝑡𝑖𝑙𝑖𝑧𝑎𝑑𝑜𝑠 𝑘𝑊 𝐼𝑛𝑠𝑡𝑎𝑙𝑎𝑑𝑜𝑠 39 % 24 % 35 % 45 % Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

14 PROYECTO MEDICIÓN EE – POTENCIAL DE AHORRO
ÍTEMS IDENTIFICACIÓN DEL PROBLEMA POTENCIAL DE AHORRO CORRIGIENDO LA FALLA Análisis Generación Uso inadecuado de las instalaciones y los equipos. 2 % - 6 % Análisis de Demanda Sobredimensionamiento de fuerza motriz para equipos. 6 % - 10 % Análisis de Consumo Desarrollo mínimo planes de mantenimiento, medición y corrección. 4 % - 6 % Análisis Calidad Energía Eléctrica Perdidas por Activa Perdidas por Reactiva Perdidas por Armónicos Perdidas por Desequilibrio 4 % - 8 % Fuente: Modelo para la medición del consumo de energía eléctrica. Caso de estudio.

15 ENERGÍA ELÉCTRICA AGUA VAPOR

16 CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS
PROYECTO MEDICIÓN AGUA – METODOLOGIA DE MEDICIÓN POZOS CAÑOS PTA APC RAP RACP APL GVA CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS

17 DISTRIBUCIÓN DE CAPTACION DE AGUA.
PROYECTO MEDICIÓN AGUA – ANÁLISIS INFORMACIÓN 1- ANÁLISIS CAPTACIÓN DISTRIBUCIÓN DE CAPTACION DE AGUA. Fuente: Modelo para la medición del consumo de agua. Caso de estudio.

18 PROYECTO MEDICIÓN AGUA – ANÁLISIS INFORMACIÓN
2- ANÁLISIS DEMANDA Valores aproximados con base a cálculos realizados, ya que es un factor de diseño de cada fabricante. CARGA ACTUAL DE LA PLANTA EN CONSUMO DE AGUA FACTOR DE DISEÑO PARA MODULOS DE PRODUCCIÓN Fuente: Modelo para la medición del consumo de agua. Caso de estudio.

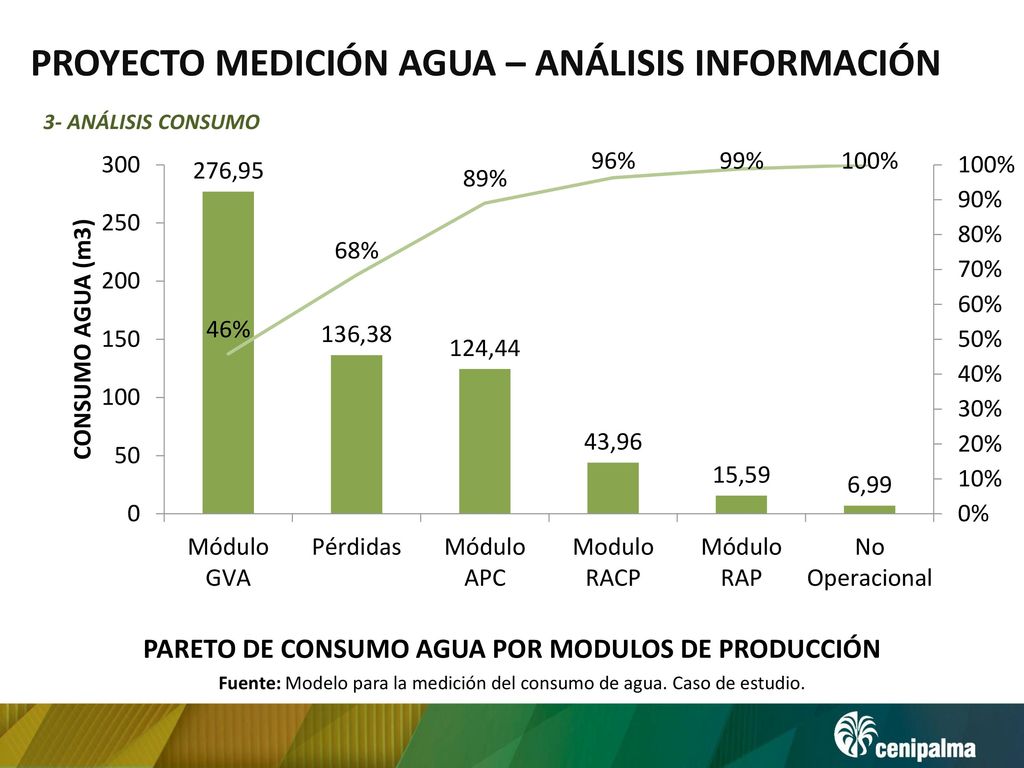

19 PARETO DE CONSUMO AGUA POR MODULOS DE PRODUCCIÓN
PROYECTO MEDICIÓN AGUA – ANÁLISIS INFORMACIÓN 3- ANÁLISIS CONSUMO PARETO DE CONSUMO AGUA POR MODULOS DE PRODUCCIÓN Fuente: Modelo para la medición del consumo de agua. Caso de estudio.

20 INDICADORES DE SEGUMIENTO
PROYECTO MEDICIÓN AGUA – INDICADORES ÍNDICES 𝑰𝑫𝑪 𝑨 ECUACIÓN INDICADOR INDICADORES DE SEGUMIENTO INDICE DE CONSUMO ESPECIFICO 𝐼𝑐 𝑃𝑏 𝑚 3 𝑡 𝑅𝐹𝐹 1,51 𝑚 3 /t RFF Planta de beneficio DISTRIBUCIÓN CAPTACIÓN DE AGUA 𝐷𝐹 𝐴 𝑚 3 𝑝𝑜𝑟 𝑐𝑎𝑝𝑡𝑎𝑐𝑖ón 𝑚 3 𝑐𝑎𝑝𝑡𝑎𝑐𝑖ó𝑛 𝑇𝑜𝑡𝑎𝑙 100% Captación pozo INDICADORES DE APOYO DISTRIBUCIÓN DE CONSUMO 𝐷𝐶 𝐴 𝑚 3 𝑀ó𝑑𝑢𝑙𝑜 𝑑𝑒 𝑝𝑟𝑜𝑑𝑢𝑐𝑐𝑖ó𝑛 𝑚 3 𝑇𝑜𝑡𝑎𝑙 𝑃𝑙𝑎𝑛𝑡𝑎 21 % 3 % 7 % 46 % 22 % 1 % APC RAP RAPC GVA PERDIDAS NO OP. POR MODULOS DE PRODUCCIÓN 𝐼𝑐 𝑚𝑜𝑑 𝑚 3 𝐶𝑜𝑛𝑠𝑢𝑚𝑖𝑑𝑜𝑠 𝑝𝑜𝑟 𝑚𝑜𝑑𝑢𝑙𝑜 𝑡 𝑅𝐹𝐹 𝑝𝑟𝑜𝑐𝑒𝑠𝑎𝑑𝑎 0,32 0,04 0,11 0,75 0,34 Fuente: Modelo para la medición del consumo de agua. Caso de estudio.

21 Fuente: Modelo para la medición del consumo de agua. Caso de estudio.
PROYECTO MEDICIÓN AGUA – POTENCIAL DE AHORRO ÍTEMS IDENTIFICACIÓN DEL PROBLEMA POTENCIAL DE AHORRO CORRIGIENDO LA FALLA Análisis de Captación Uso inadecuado de las instalaciones y los equipos. Hasta un 12 % Análisis de Demanda Sobredimensionamiento de equipos. Hasta un 40 % Análisis de Consumo Exceso de agua para dilución. Reutilización de ciclos abiertos de agua Hasta un 30% Fuente: Modelo para la medición del consumo de agua. Caso de estudio.

22 URE URA VAPOR ENERGÍA ELÉCTRICA AGUA

23 CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS
PROYECTO MEDICIÓN VAPOR – METODOLOGIA DE MEDICIÓN UNIDAD GENERACIÓN VAPOR SISTEMA DISTRIBUCIÓN APC RAP RACP APL COGEN CONSUMOS MODULOS DE PRODUCCIÓN Y SERVICIOS

24 PROYECTO MEDICIÓN VAPOR – ANÁLISIS INFORMACIÓN
VAPOR CONSUMIDA PROMEDIO kg Vapor/día FRUTA PROCESDA PROMEDIO 400,69 tRFF/día INDICADOR PROMEDIO 309,90 kg Vapor/tRFF GENERACIÓN DE VAPOR PROMEDIO EN PLANTA DE BENEFICIO Fuente: Modelo para la medición del consumo de vapor. Caso de estudio.

25 INDICADOR ESPECIFICO DE VAPOR EN GVA
PROYECTO MEDICIÓN VAPOR – ANÁLISIS INFORMACIÓN INDICADOR ESPECIFICO DE VAPOR EN GVA Fuente: Modelo para la medición del consumo de vapor. Caso de estudio.

26 INDICADORES DE SEGUMIENTO
PROYECTO MEDICIÓN VAPOR – INDICADORES ÍNDICES 𝑰𝑫𝑬 𝒏 ECUACIÓN INDICADORES DE SEGUMIENTO INDICE DE CONSUMO ESPECIFICO 𝐼𝑐 𝑃𝑏 𝐾𝑔 𝑉𝑎𝑝𝑜𝑟 𝑡 𝑅𝐹𝐹 DISTRIBUCIÓN GENERACIÓN DE VAPOR 𝐷𝐹 𝑉 𝐾𝑔 𝑉𝑎𝑝𝑜𝑟 𝑝𝑜𝑟 𝑐𝑎𝑙𝑑𝑒𝑟𝑎 𝐾𝑔 Vapor 𝑡𝑜𝑡𝑎𝑙𝑒𝑠 INDICADORES DE APOYO DISTRIBUCIÓN DE CONSUMO 𝐷𝐶 𝑉 𝐾𝑔 𝑣𝑎𝑝𝑜𝑟 𝑝𝑜𝑟 𝑚𝑜𝑑𝑢𝑙𝑜𝑠 𝑑𝑒 𝑝𝑟𝑜𝑑𝑢𝑐𝑐𝑖ó𝑛 𝐾𝑔 𝑣𝑎𝑝𝑜𝑟 𝑡𝑜𝑡𝑎𝑙𝑒𝑠 POR MODULOS DE PRODUCCIÓN 𝐼𝑐 𝑚𝑜𝑑 𝐾𝑔 𝑣𝑎𝑝𝑜𝑟 𝑝𝑜𝑟 𝑚𝑜𝑑𝑢𝑙𝑜 𝑑𝑒 𝑝𝑟𝑜𝑑𝑢𝑐𝑐𝑖ó𝑛 𝑡 𝑅𝐹𝐹 𝑝𝑟𝑜𝑐𝑒𝑠𝑎𝑑𝑎

27 Indicadores de desempeño de servicios industriales
CONCLUSIONES Metodología versátil que permite conocer el desempeño de servicios industriales en Plantas de Beneficio. Indicadores de desempeño de servicios industriales Línea base de desempeño para el desarrollo de proyectos de mejoramiento continuo

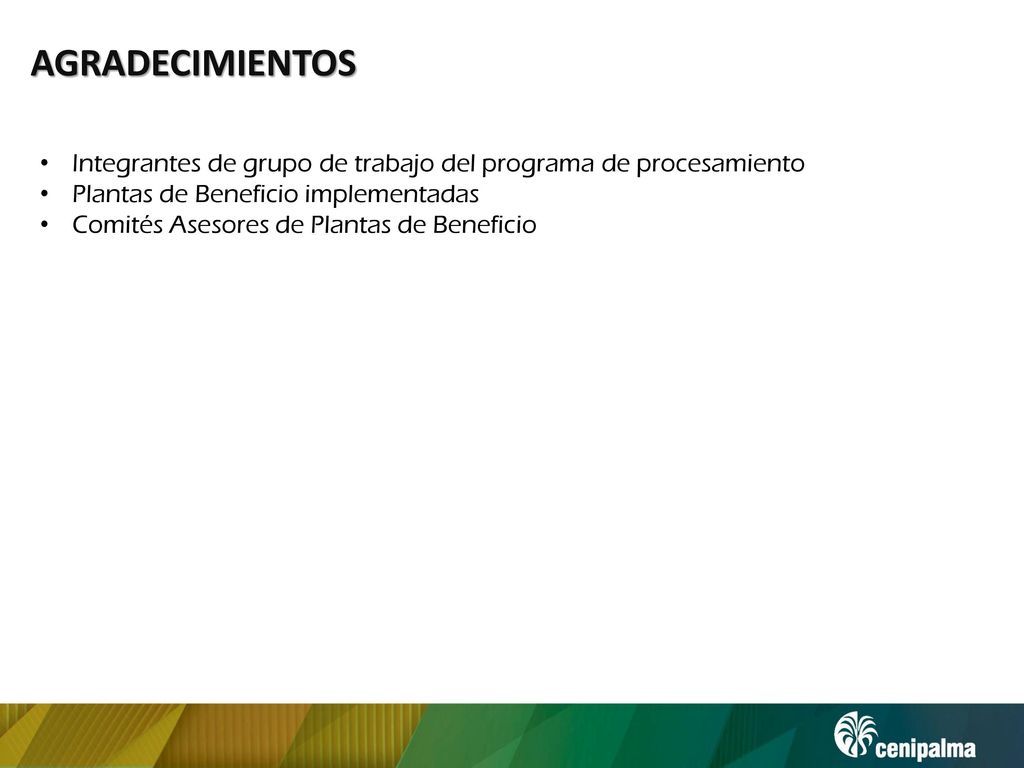

28 AGRADECIMIENTOS Titulo Integrantes de grupo de trabajo del programa de procesamiento Plantas de Beneficio implementadas Comités Asesores de Plantas de Beneficio Hablar en equipo
