Taller : Consideraciones de Cableado Estructurado.

Presentación del tema: "Taller : Consideraciones de Cableado Estructurado."— Transcripción de la presentación:

1 Taller : Consideraciones de Cableado Estructurado

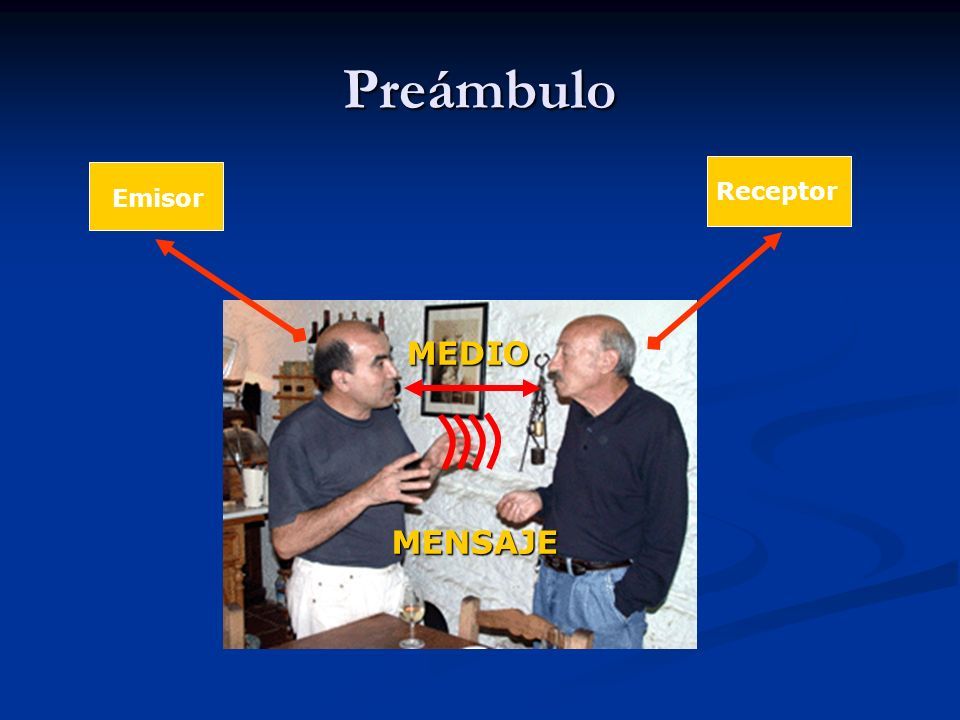

2 Preámbulo Emisor Receptor MEDIO MENSAJE

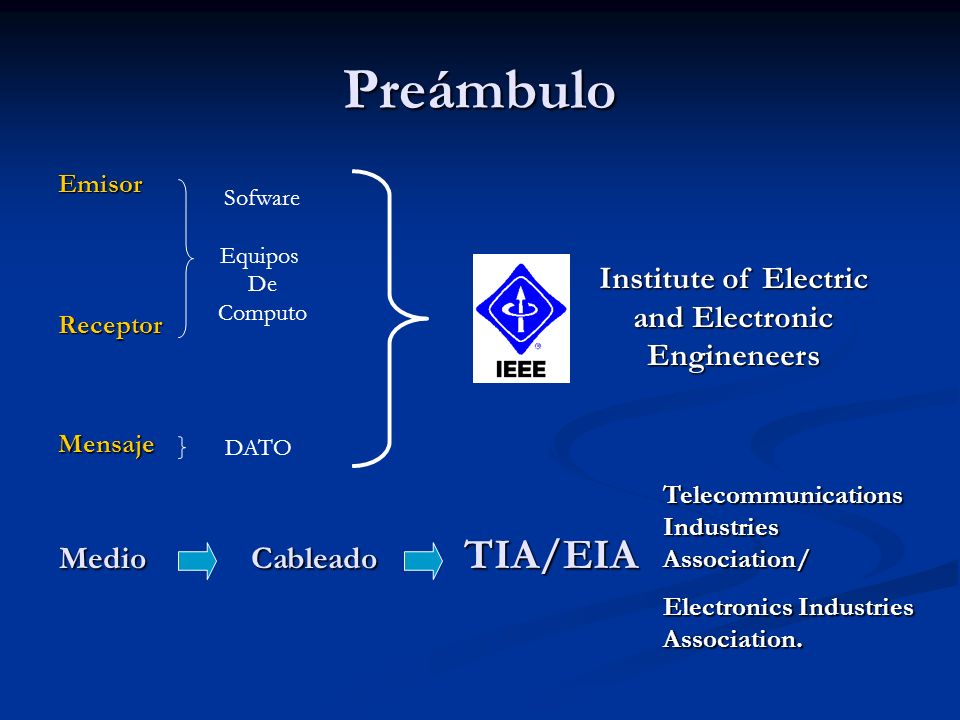

3 Preámbulo EmisorReceptorMensaje Institute of Electric and Electronic Engineneers Medio Cableado TIA/EIA Sofware Equipos De Computo DATO Telecommunications Industries Association/ Electronics Industries Association.

4 ANSI TIA/EIA

5 TIA/EIA El estándar más conocido de cableado estructurado en el mundo está definido por la EIA/TIA [Telecomunications Industries Association/Electronics Industries Association ] de Estados Unidos. El estándar más conocido de cableado estructurado en el mundo está definido por la EIA/TIA [Telecomunications Industries Association/Electronics Industries Association ] de Estados Unidos. La TIA/EIA a diseñado PROTOCOLOS de Cableado, éstos van a crear un estándar, en donde se va a especificar el tipo, dimensiones y forma de cable y su instalación (tendido). La TIA/EIA a diseñado PROTOCOLOS de Cableado, éstos van a crear un estándar, en donde se va a especificar el tipo, dimensiones y forma de cable y su instalación (tendido).

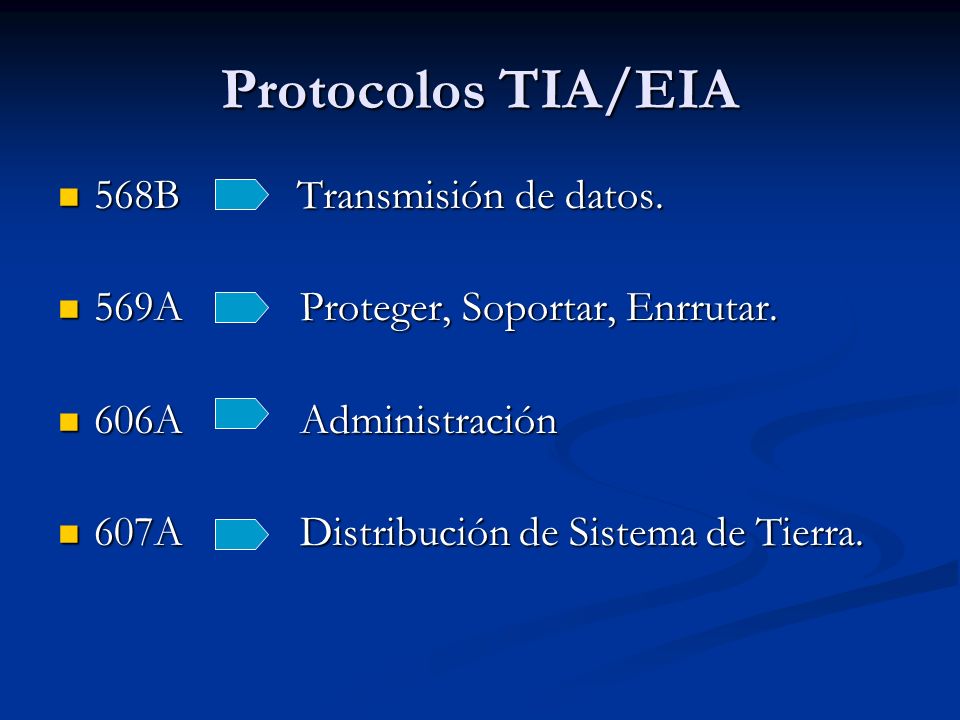

6 Protocolos TIA/EIA 568B Transmisión de datos. 568B Transmisión de datos. 569A Proteger, Soportar, Enrrutar. 569A Proteger, Soportar, Enrrutar. 606A Administración 606A Administración 607A Distribución de Sistema de Tierra. 607A Distribución de Sistema de Tierra.

7 ¿Qué es Cableado Estructurado?

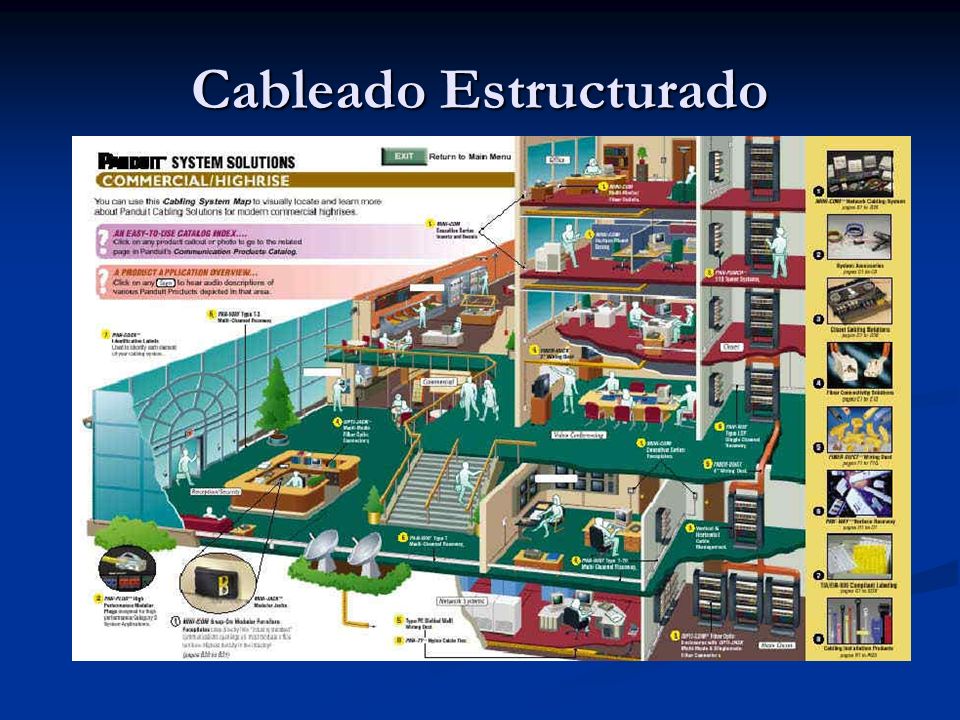

8 Cableado Estructurado

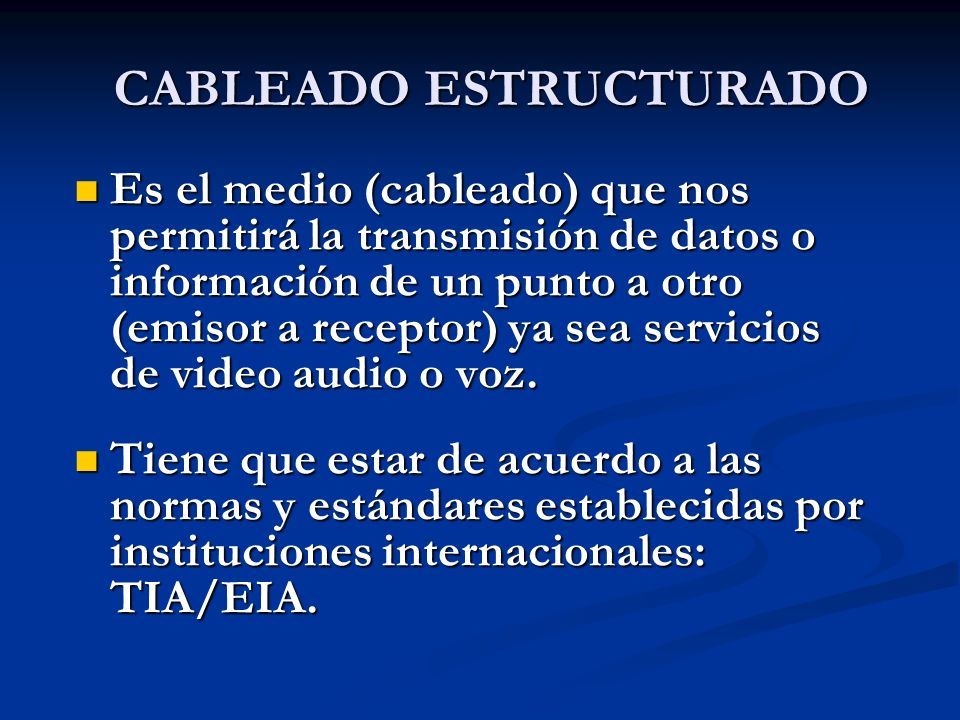

9 CABLEADO ESTRUCTURADO Es el medio (cableado) que nos permitirá la transmisión de datos o información de un punto a otro (emisor a receptor) ya sea servicios de video audio o voz. Es el medio (cableado) que nos permitirá la transmisión de datos o información de un punto a otro (emisor a receptor) ya sea servicios de video audio o voz. Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA. Tiene que estar de acuerdo a las normas y estándares establecidas por instituciones internacionales: TIA/EIA.

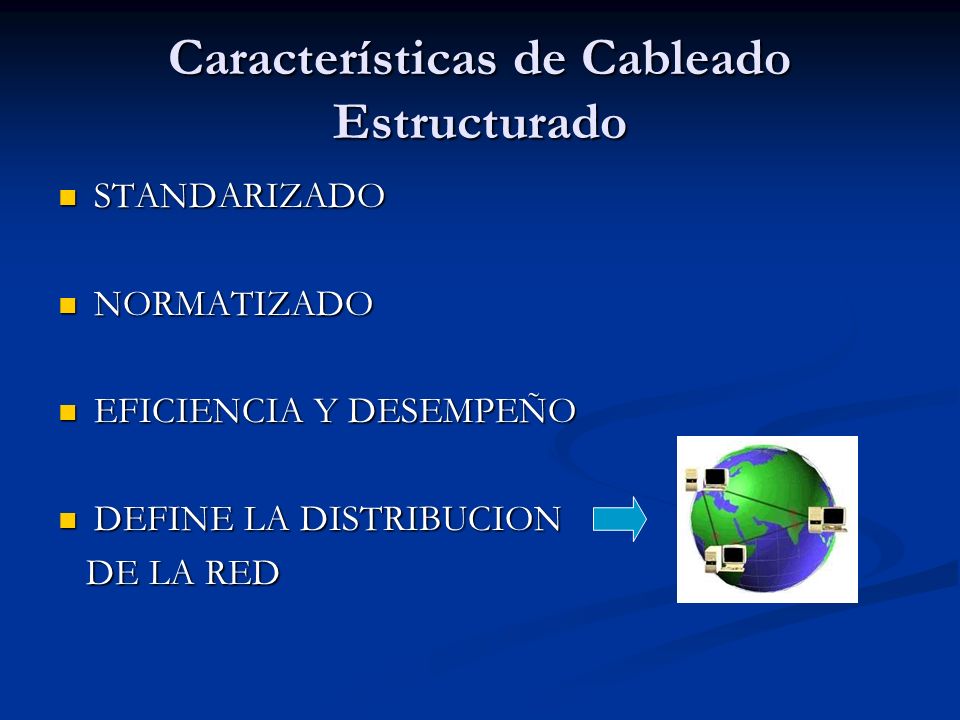

10 Características de Cableado Estructurado STANDARIZADO STANDARIZADO NORMATIZADO NORMATIZADO EFICIENCIA Y DESEMPEÑO EFICIENCIA Y DESEMPEÑO DEFINE LA DISTRIBUCION DEFINE LA DISTRIBUCION DE LA RED DE LA RED

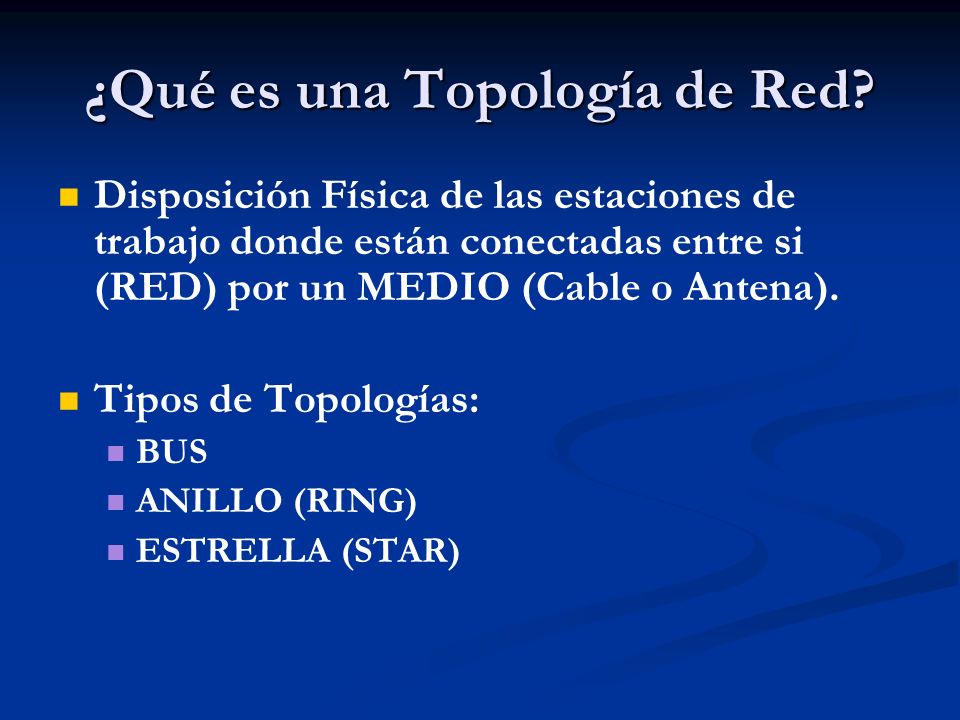

11 ¿Qué es una Topología de Red? Disposición Física de las estaciones de trabajo donde están conectadas entre si (RED) por un MEDIO (Cable o Antena). Tipos de Topologías: BUS ANILLO (RING) ESTRELLA (STAR)

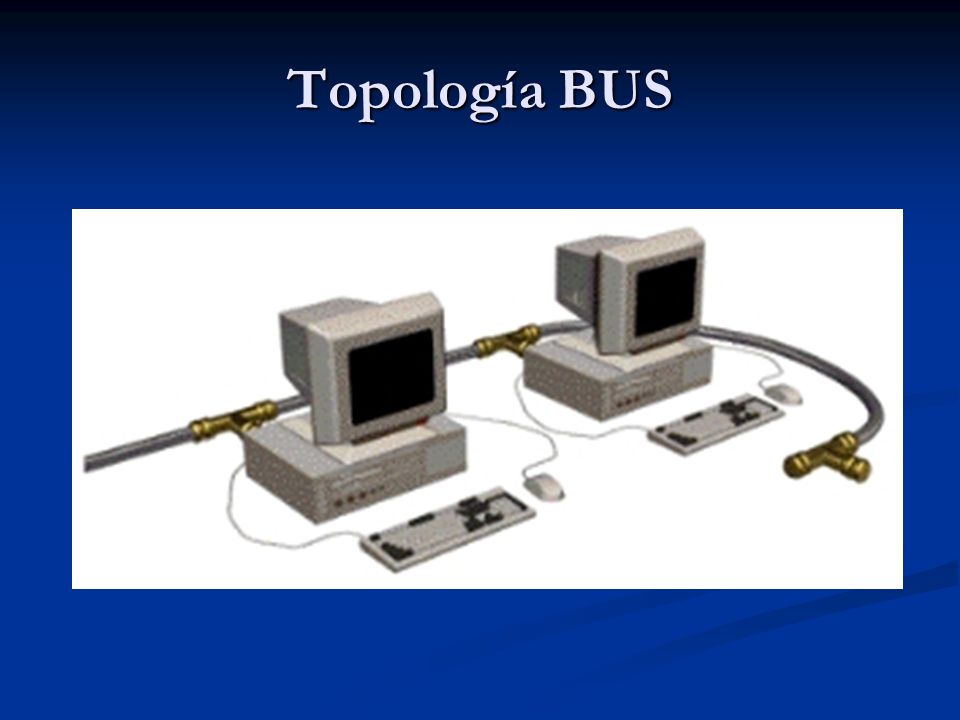

12 Topología BUS

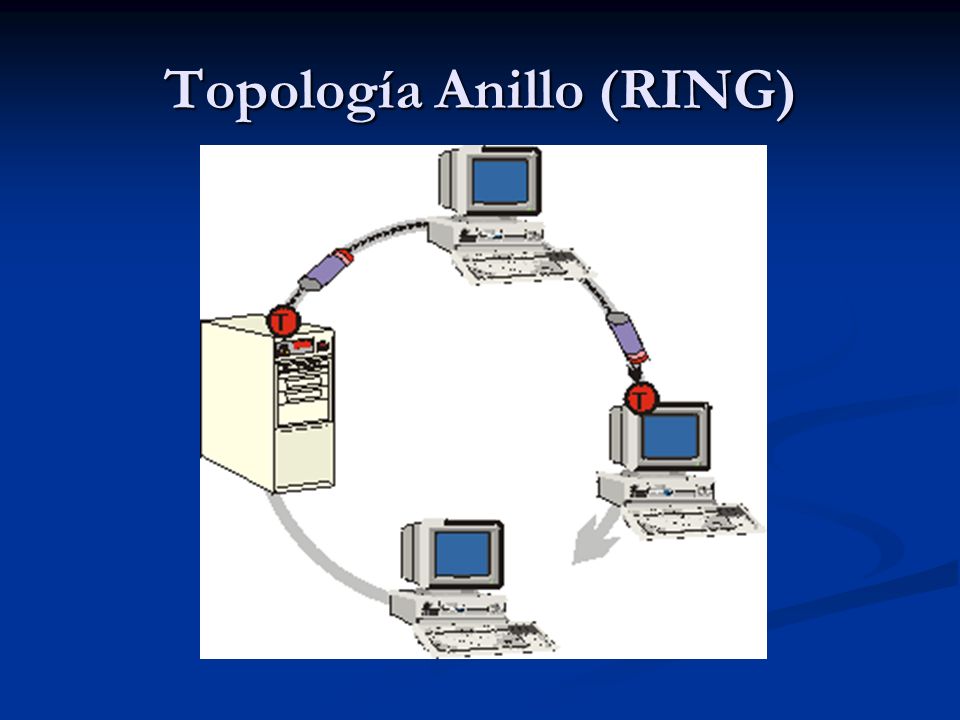

13 Topología Anillo (RING)

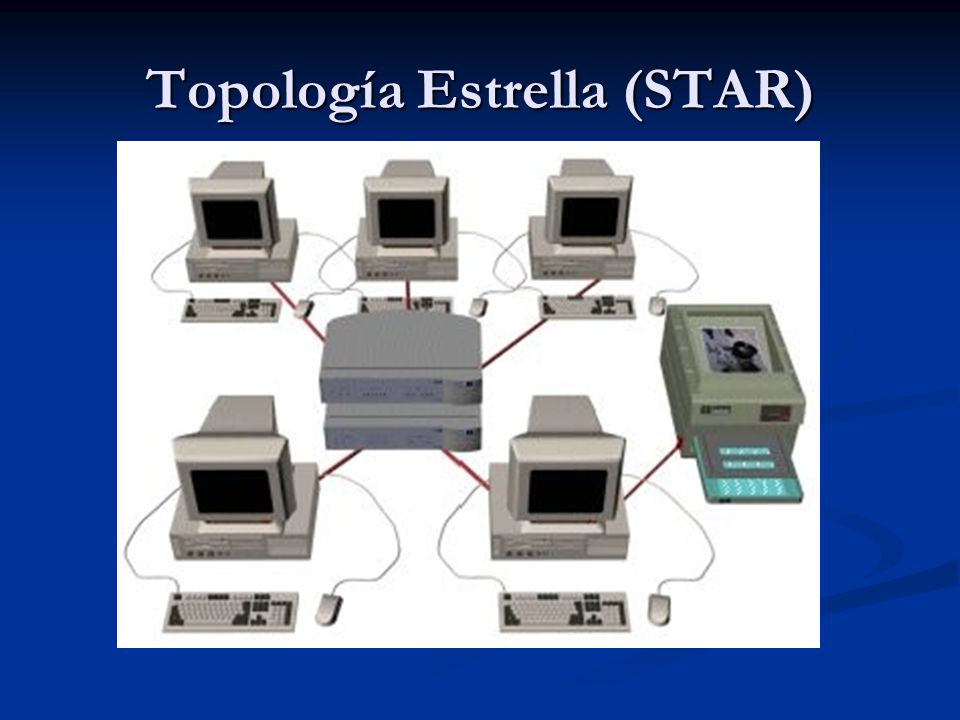

14 Topología Estrella (STAR)

15 Materiales para el desarrollo de un Sistema de Cableado Estructurado

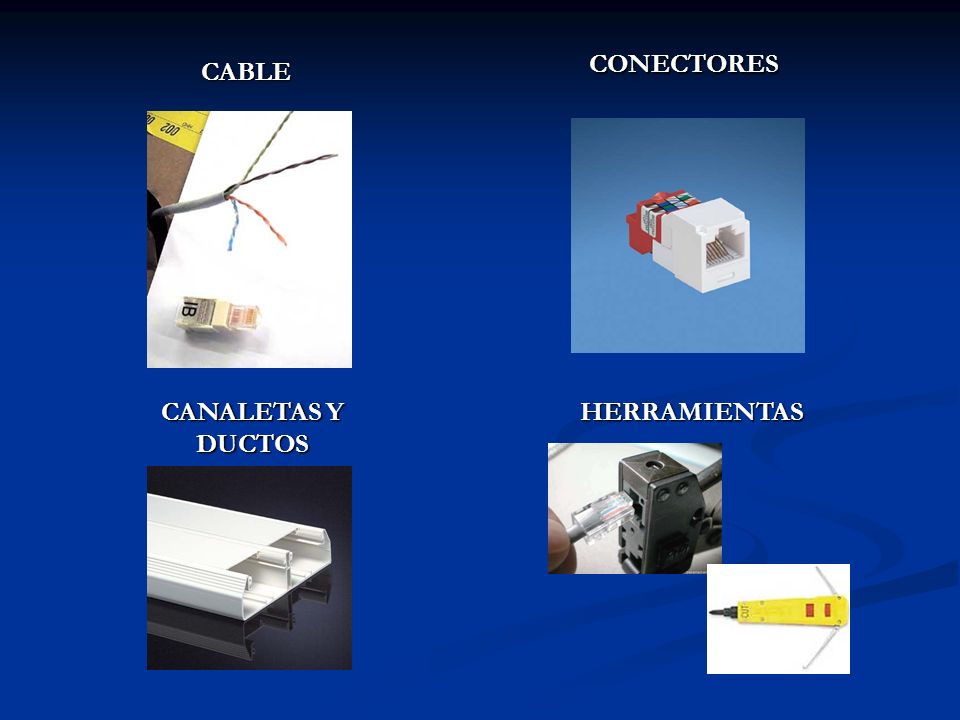

16 CABLE CONECTORES CANALETAS Y DUCTOS HERRAMIENTAS

17 CABLE

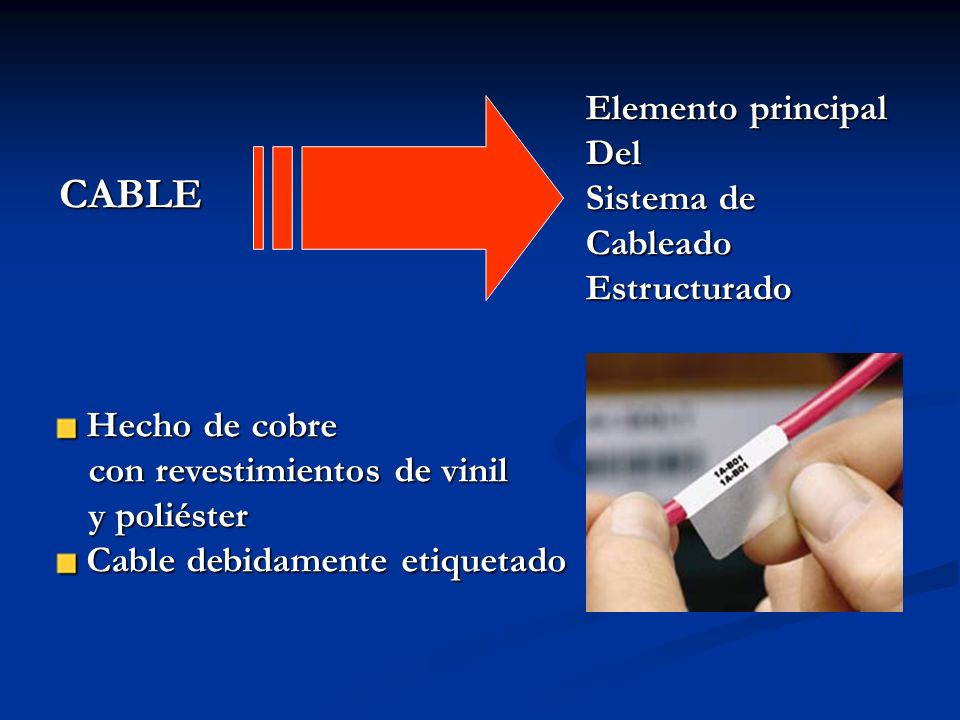

18 CABLE Elemento principal Del Sistema de Cableado Estructurado Hecho de cobre Hecho de cobre con revestimientos de vinil con revestimientos de vinil y poliéster y poliéster Cable debidamente etiquetado Cable debidamente etiquetado

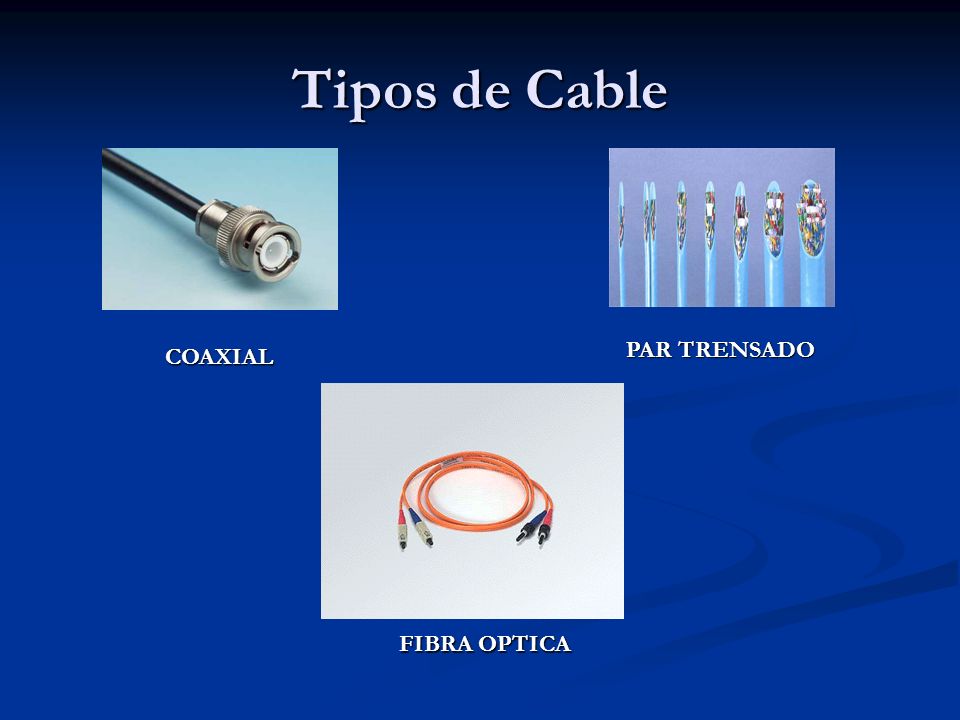

19 Tipos de Cable COAXIAL PAR TRENSADO FIBRA OPTICA

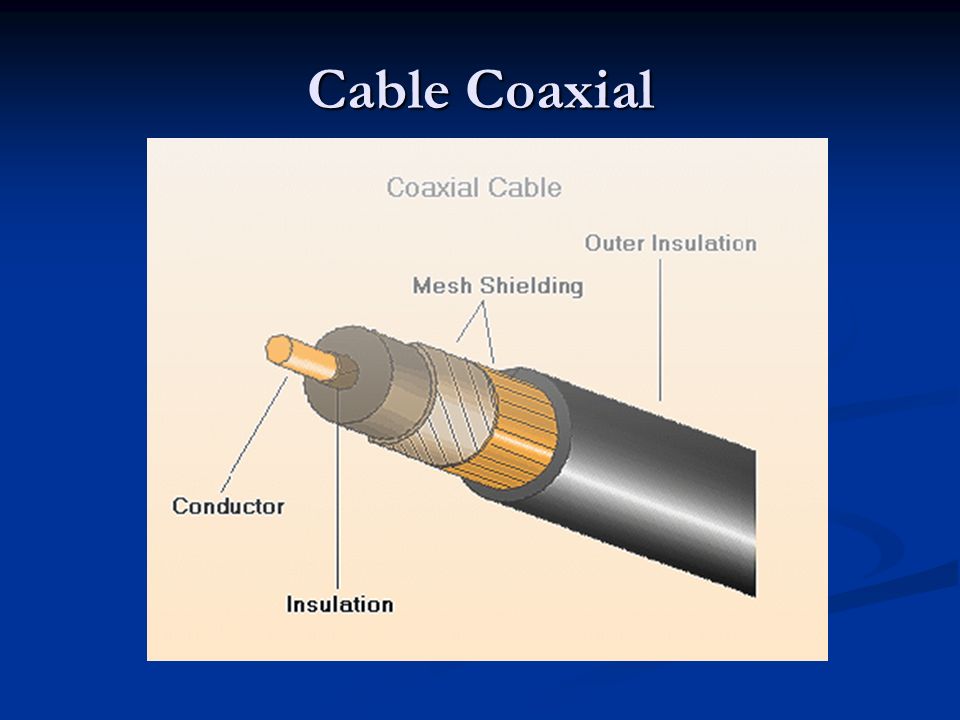

20 Cable Coaxial

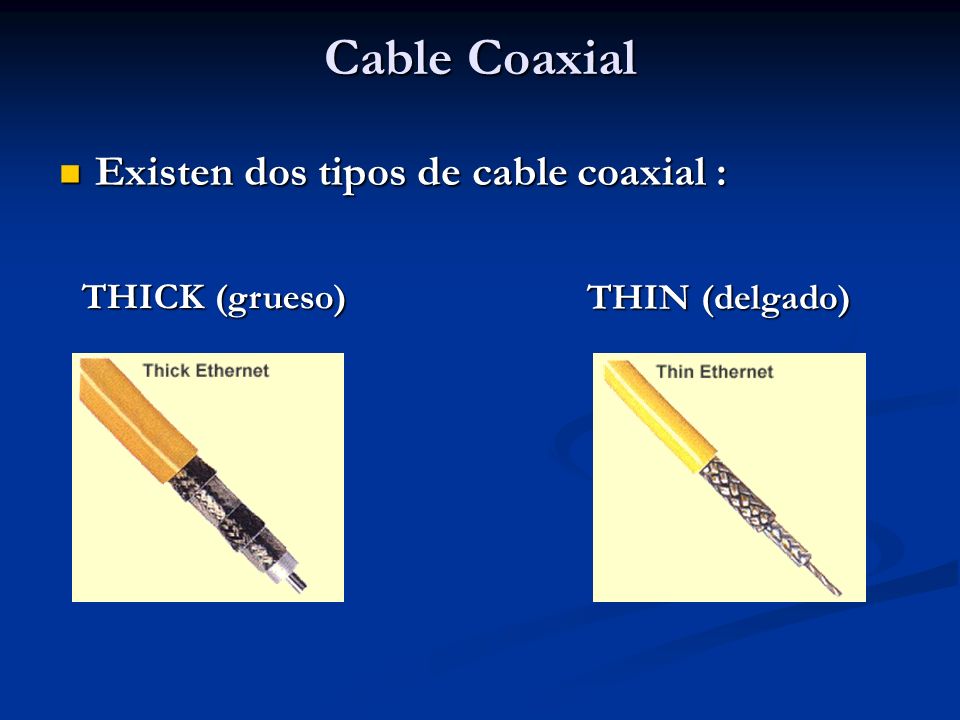

21 Existen dos tipos de cable coaxial : Existen dos tipos de cable coaxial : THICK (grueso) THIN (delgado)

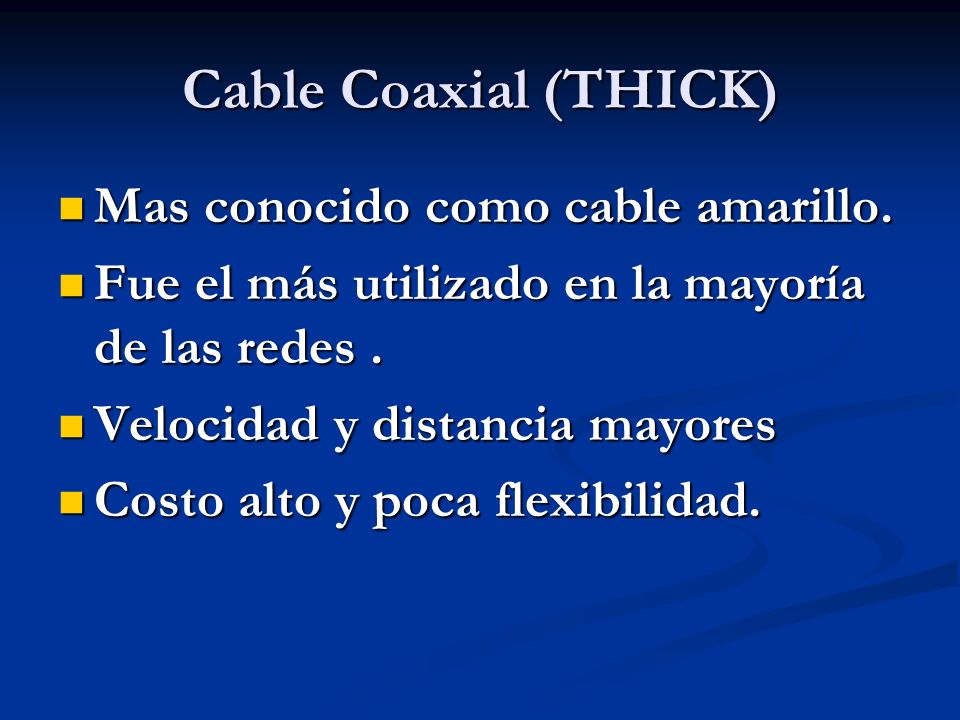

22 Cable Coaxial (THICK) Mas conocido como cable amarillo. Mas conocido como cable amarillo. Fue el más utilizado en la mayoría de las redes. Fue el más utilizado en la mayoría de las redes. Velocidad y distancia mayores Velocidad y distancia mayores Costo alto y poca flexibilidad. Costo alto y poca flexibilidad.

23 Cable Coaxial (THIN) Se utilizó para reducir costos en cableado. Se utilizó para reducir costos en cableado. Limitación en su distancia, esto conllevaba a la no regeneración de la señal. Limitación en su distancia, esto conllevaba a la no regeneración de la señal.

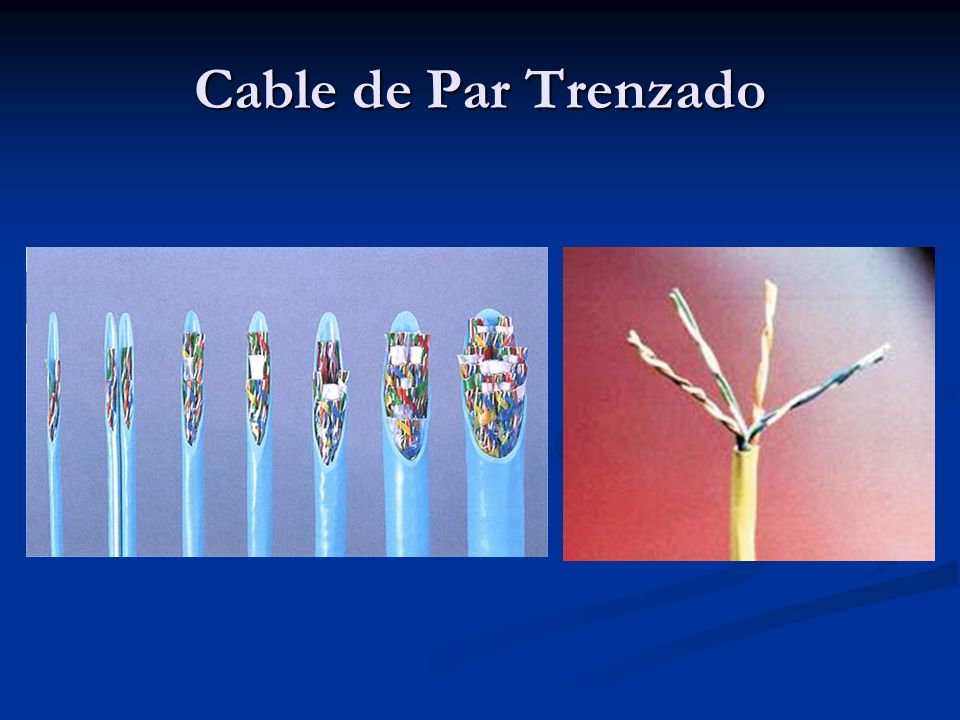

24 Cable de Par Trenzado

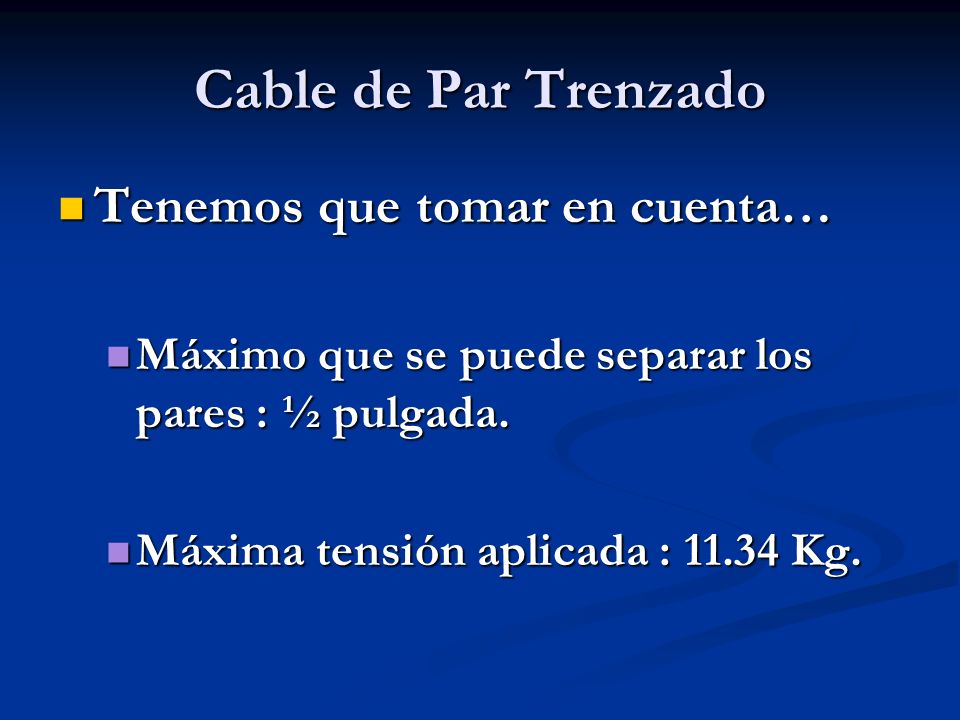

25 Tenemos que tomar en cuenta… Tenemos que tomar en cuenta… Máximo que se puede separar los pares : ½ pulgada. Máximo que se puede separar los pares : ½ pulgada. Máxima tensión aplicada : 11.34 Kg. Máxima tensión aplicada : 11.34 Kg.

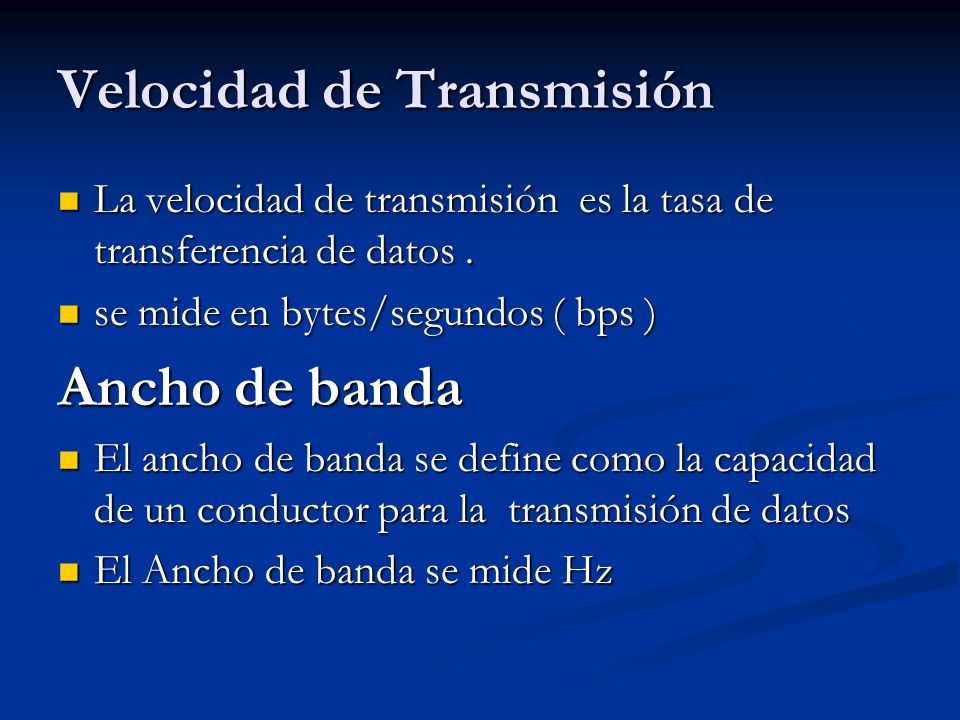

26 Velocidad de Transmisión La velocidad de transmisión es la tasa de transferencia de datos. La velocidad de transmisión es la tasa de transferencia de datos. se mide en bytes/segundos ( bps ) se mide en bytes/segundos ( bps ) Ancho de banda El ancho de banda se define como la capacidad de un conductor para la transmisión de datos El ancho de banda se define como la capacidad de un conductor para la transmisión de datos El Ancho de banda se mide Hz El Ancho de banda se mide Hz

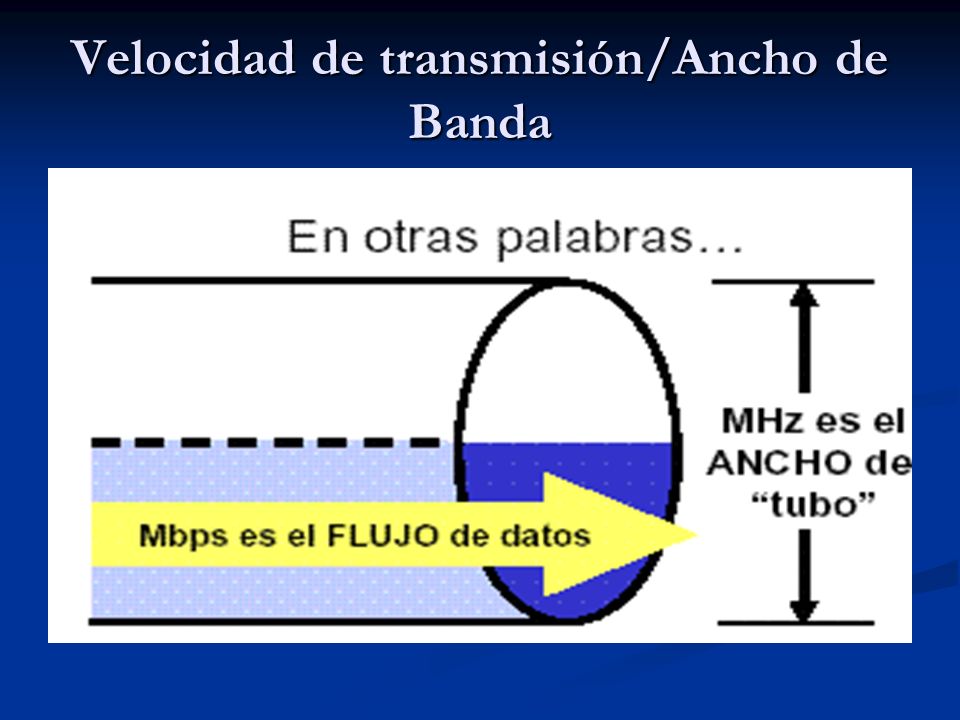

27 Velocidad de transmisión/Ancho de Banda

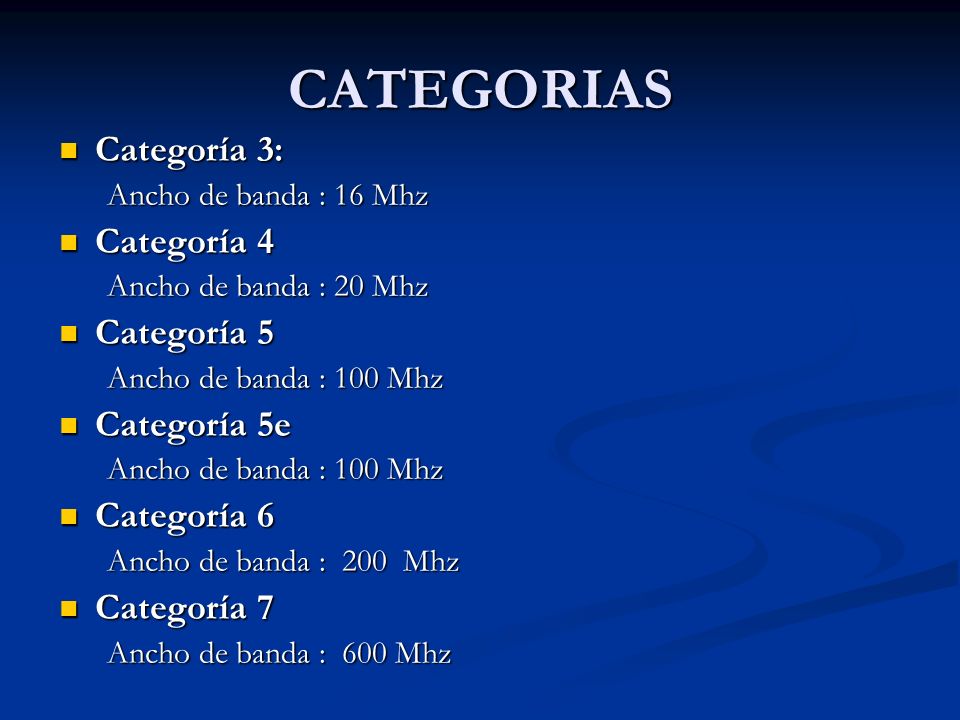

28 CATEGORIAS Categoría 3: Categoría 3: Ancho de banda : 16 Mhz Categoría 4 Categoría 4 Ancho de banda : 20 Mhz Categoría 5 Categoría 5 Ancho de banda : 100 Mhz Categoría 5e Categoría 5e Ancho de banda : 100 Mhz Categoría 6 Categoría 6 Ancho de banda : 200 Mhz Categoría 7 Categoría 7 Ancho de banda : 600 Mhz

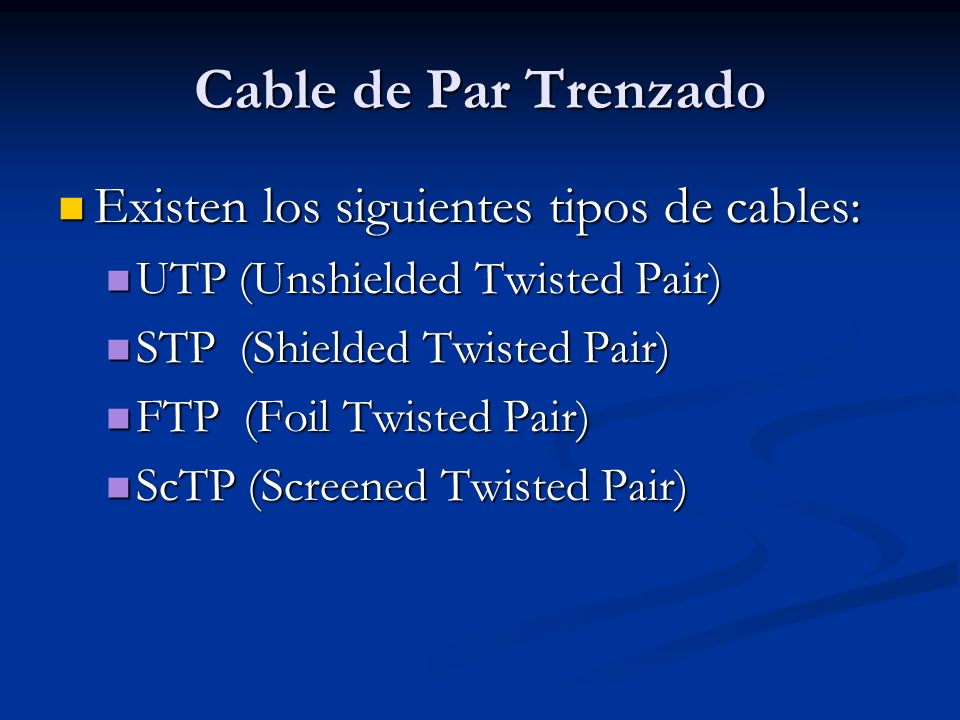

29 Cable de Par Trenzado Existen los siguientes tipos de cables: Existen los siguientes tipos de cables: UTP (Unshielded Twisted Pair) UTP (Unshielded Twisted Pair) STP (Shielded Twisted Pair) STP (Shielded Twisted Pair) FTP (Foil Twisted Pair) FTP (Foil Twisted Pair) ScTP (Screened Twisted Pair) ScTP (Screened Twisted Pair)

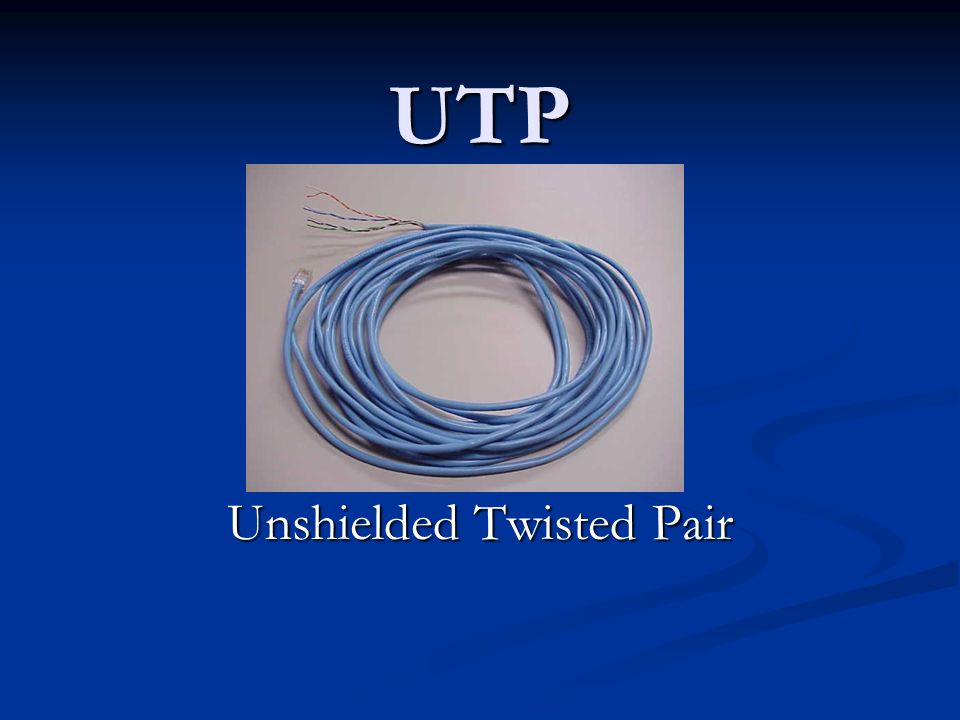

30 UTP Unshielded Twisted Pair

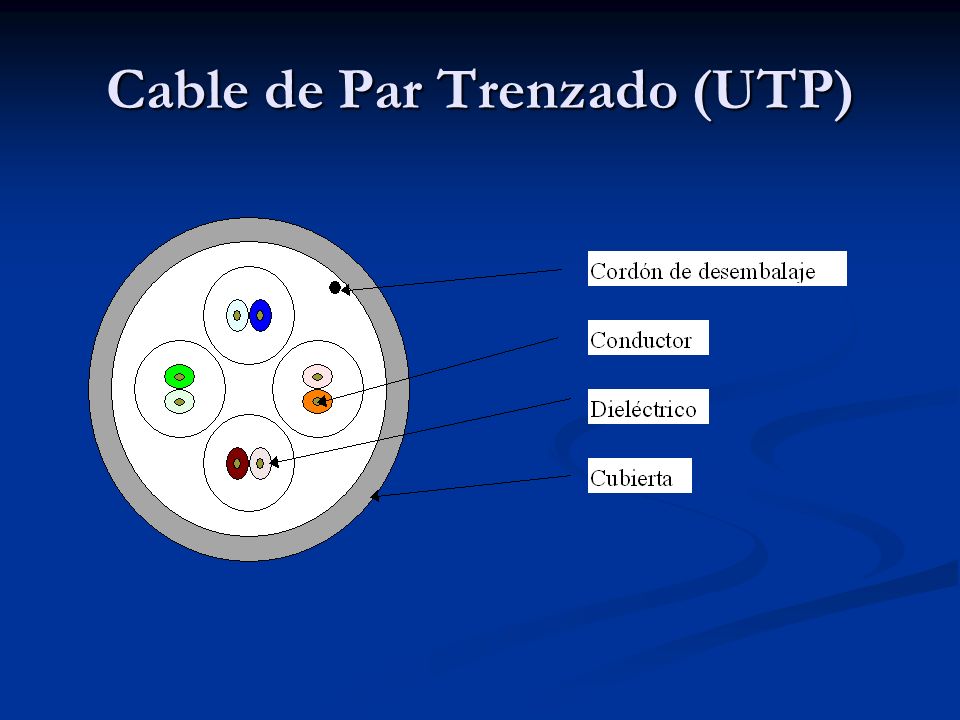

31 Cable de Par Trenzado (UTP)

32 UTP (Unshielded Twisted Pair) Cable de par trenzado normal. Cable de par trenzado normal. No tiene blindaje. No tiene blindaje. Bajo costo y su facilidad de manejo. Bajo costo y su facilidad de manejo. Su mayor desventaja es su alta tasa de error, limitaciones para trabajar a grandes distancias Su mayor desventaja es su alta tasa de error, limitaciones para trabajar a grandes distancias

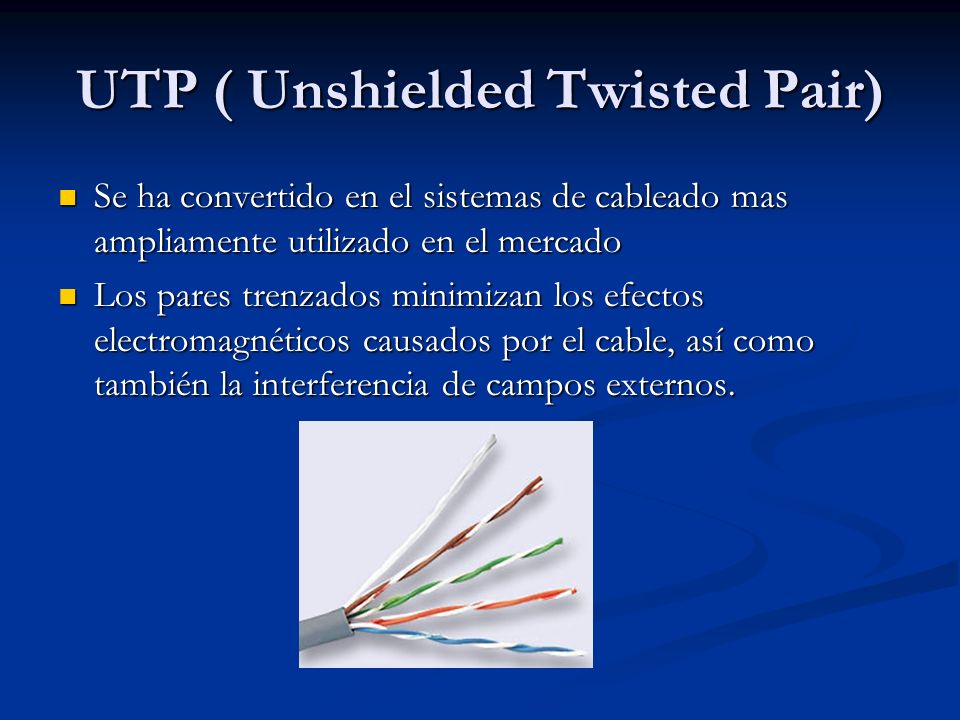

33 UTP ( Unshielded Twisted Pair) Se ha convertido en el sistemas de cableado mas ampliamente utilizado en el mercado Se ha convertido en el sistemas de cableado mas ampliamente utilizado en el mercado Los pares trenzados minimizan los efectos electromagnéticos causados por el cable, así como también la interferencia de campos externos. Los pares trenzados minimizan los efectos electromagnéticos causados por el cable, así como también la interferencia de campos externos.

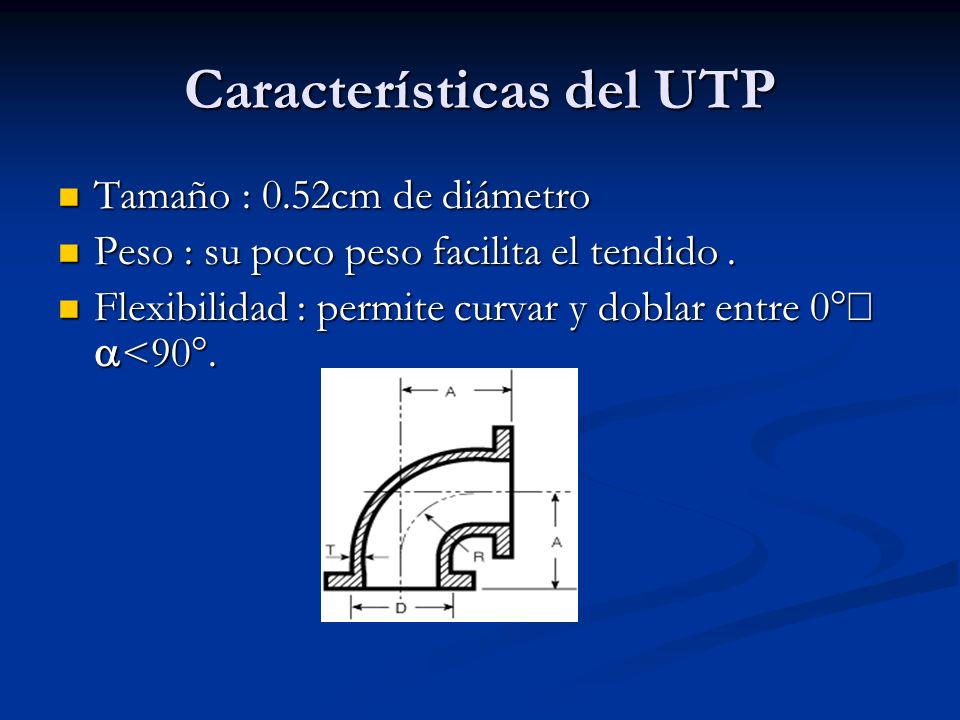

34 Características del UTP Tamaño : 0.52cm de diámetro Tamaño : 0.52cm de diámetro Peso : su poco peso facilita el tendido. Peso : su poco peso facilita el tendido. Flexibilidad : permite curvar y doblar entre 0°   <90°. Flexibilidad : permite curvar y doblar entre 0°   <90°.

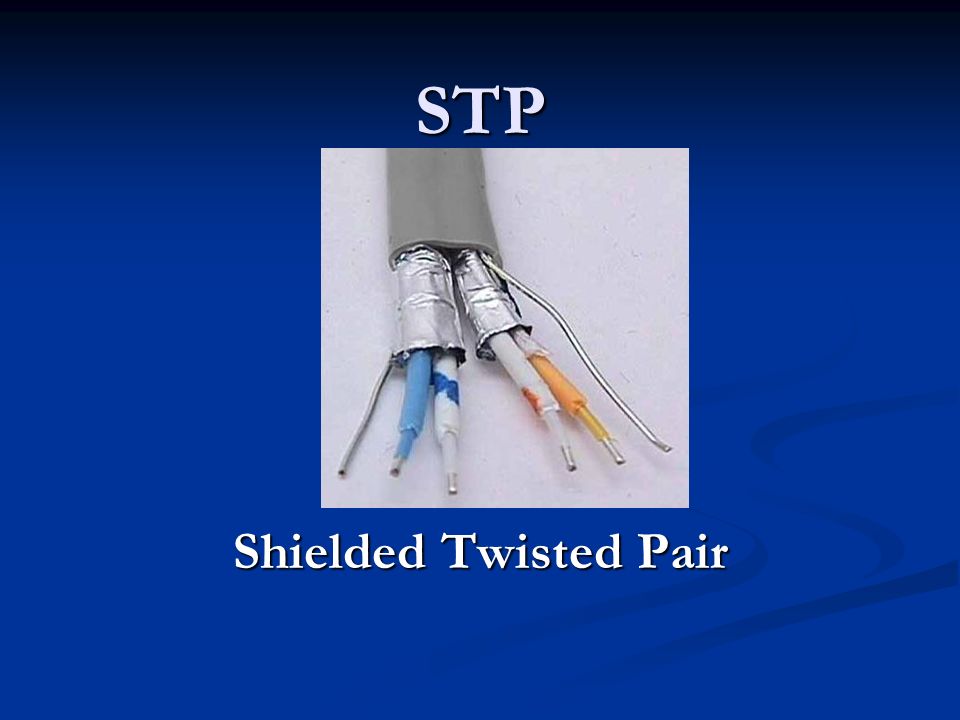

35 STP Shielded Twisted Pair

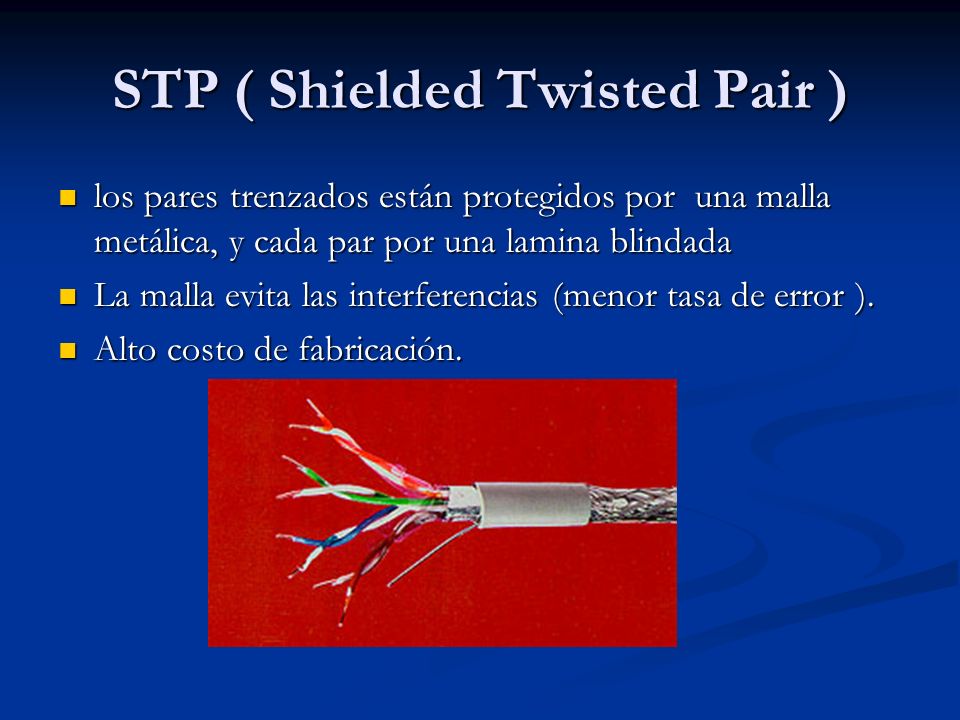

36 STP ( Shielded Twisted Pair ) los pares trenzados están protegidos por una malla metálica, y cada par por una lamina blindada los pares trenzados están protegidos por una malla metálica, y cada par por una lamina blindada La malla evita las interferencias (menor tasa de error ). La malla evita las interferencias (menor tasa de error ). Alto costo de fabricación. Alto costo de fabricación.

37 Fibra Óptica

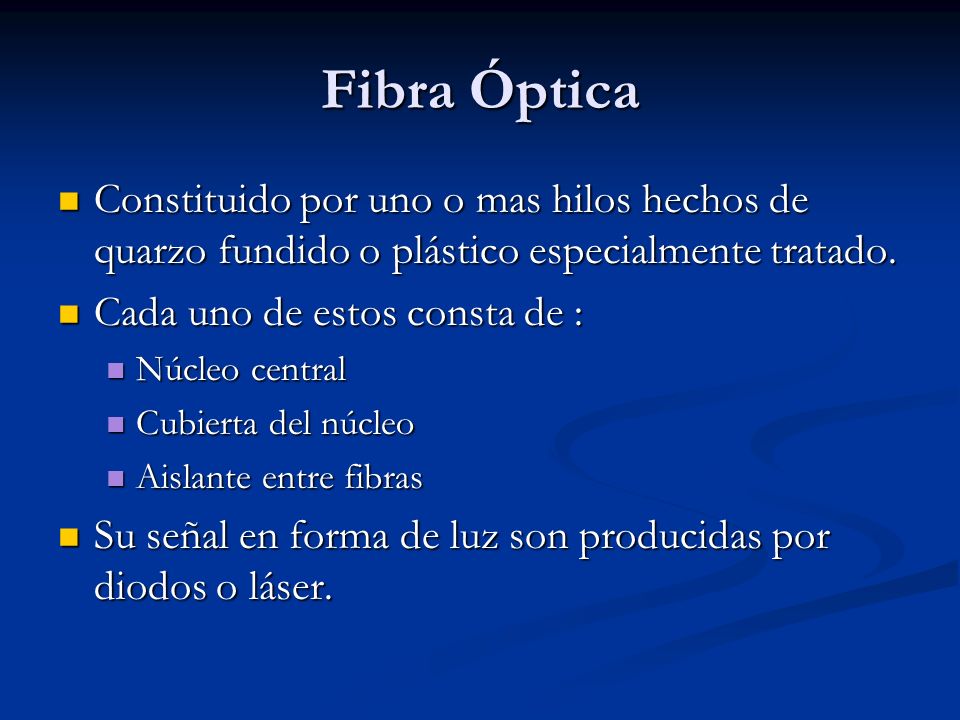

38 Constituido por uno o mas hilos hechos de quarzo fundido o plástico especialmente tratado. Constituido por uno o mas hilos hechos de quarzo fundido o plástico especialmente tratado. Cada uno de estos consta de : Cada uno de estos consta de : Núcleo central Núcleo central Cubierta del núcleo Cubierta del núcleo Aislante entre fibras Aislante entre fibras Su señal en forma de luz son producidas por diodos o láser. Su señal en forma de luz son producidas por diodos o láser.

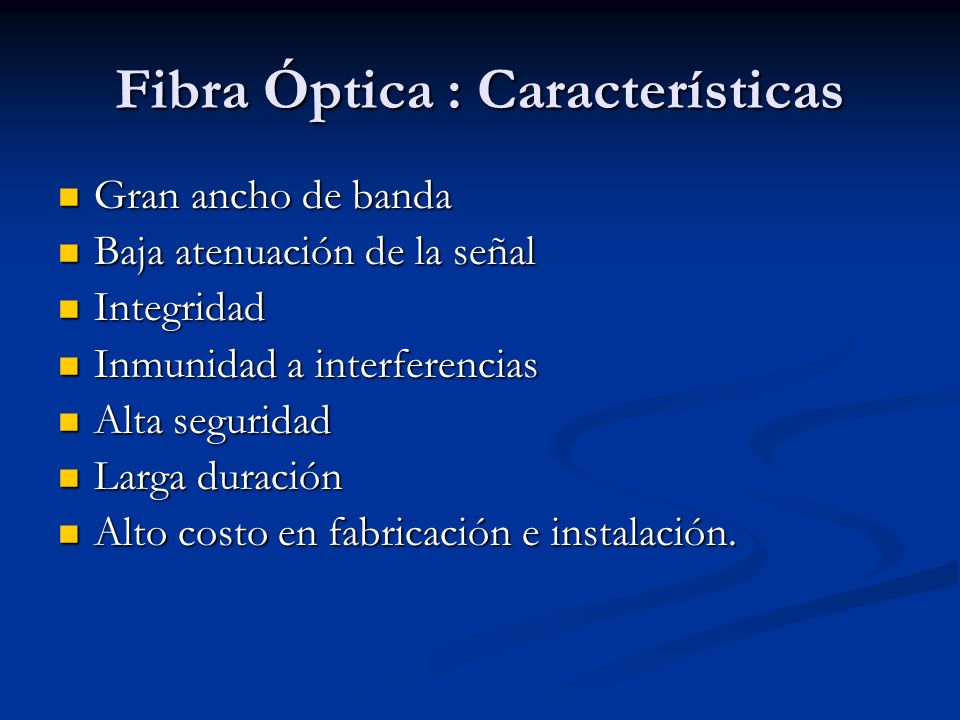

39 Fibra Óptica : Características Gran ancho de banda Gran ancho de banda Baja atenuación de la señal Baja atenuación de la señal Integridad Integridad Inmunidad a interferencias Inmunidad a interferencias Alta seguridad Alta seguridad Larga duración Larga duración Alto costo en fabricación e instalación. Alto costo en fabricación e instalación.

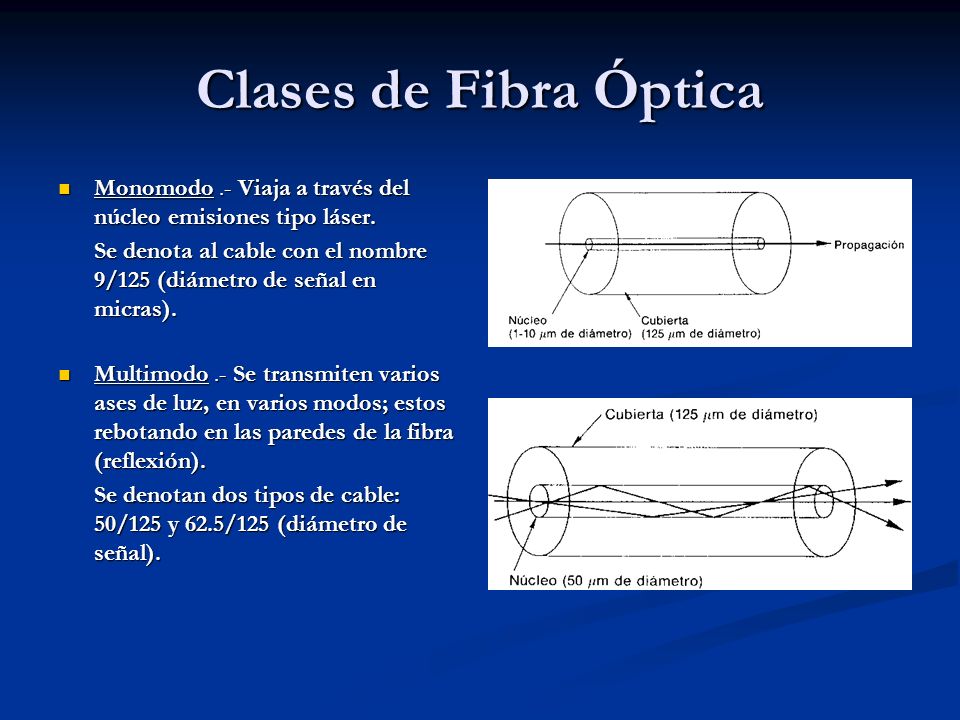

40 Clases de Fibra Óptica Monomodo.- Viaja a través del núcleo emisiones tipo láser. Monomodo.- Viaja a través del núcleo emisiones tipo láser. Se denota al cable con el nombre 9/125 (diámetro de señal en micras). Multimodo.- Se transmiten varios ases de luz, en varios modos; estos rebotando en las paredes de la fibra (reflexión). Multimodo.- Se transmiten varios ases de luz, en varios modos; estos rebotando en las paredes de la fibra (reflexión). Se denotan dos tipos de cable: 50/125 y 62.5/125 (diámetro de señal).

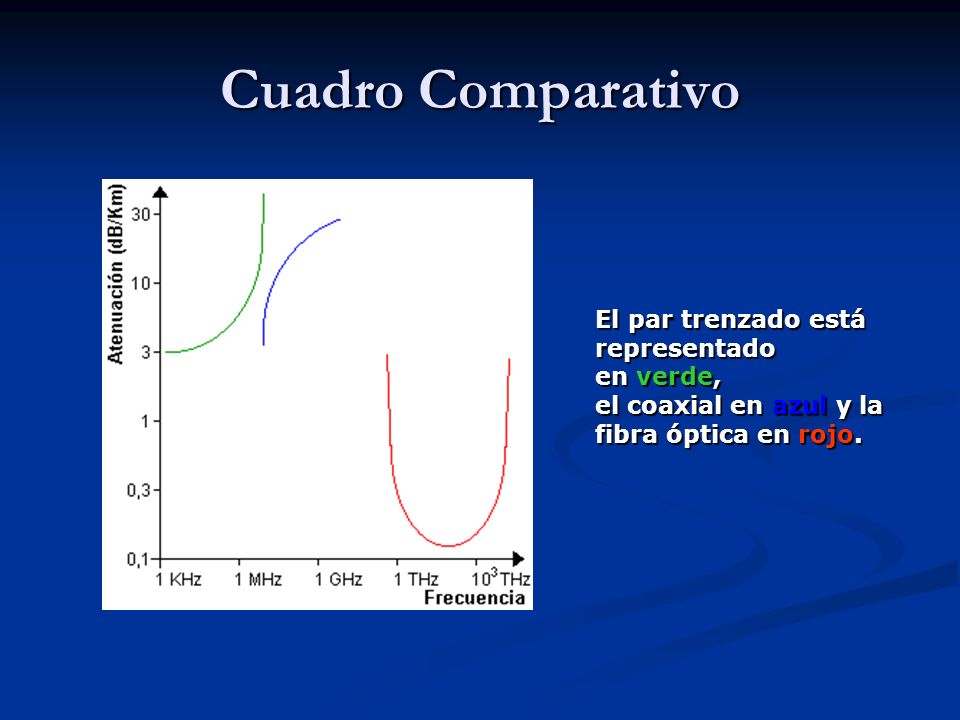

41 Cuadro Comparativo El par trenzado está representado en verde, el coaxial en azul y la fibra óptica en rojo.

42 Diseño y Tendido del Sistema de Cableado Estructurado

43 Diseño del Cableado Estructurado en un edificio

44 Cableado Horizontal

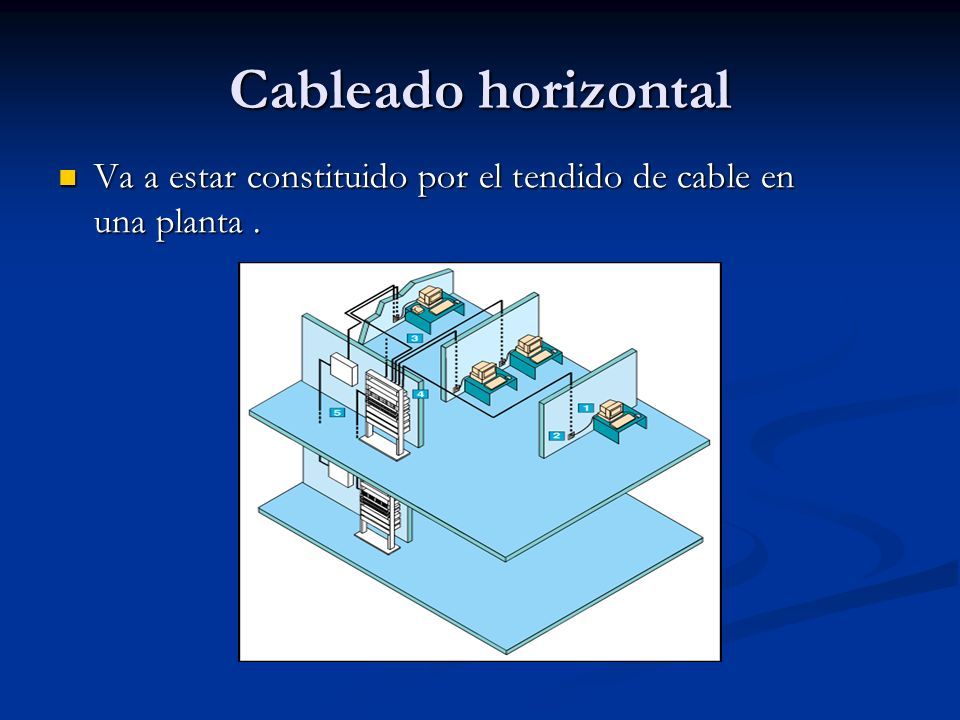

45 Cableado horizontal Va a estar constituido por el tendido de cable en una planta. Va a estar constituido por el tendido de cable en una planta.

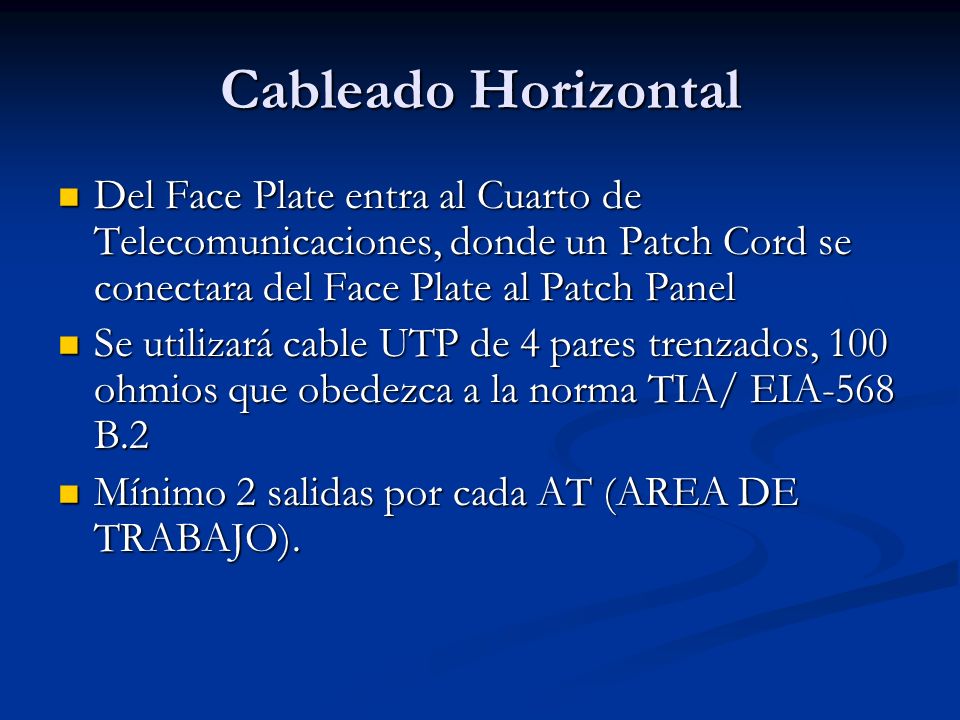

46 Cableado Horizontal Del Face Plate entra al Cuarto de Telecomunicaciones, donde un Patch Cord se conectara del Face Plate al Patch Panel Del Face Plate entra al Cuarto de Telecomunicaciones, donde un Patch Cord se conectara del Face Plate al Patch Panel Se utilizará cable UTP de 4 pares trenzados, 100 ohmios que obedezca a la norma TIA/ EIA-568 B.2 Se utilizará cable UTP de 4 pares trenzados, 100 ohmios que obedezca a la norma TIA/ EIA-568 B.2 Mínimo 2 salidas por cada AT (AREA DE TRABAJO). Mínimo 2 salidas por cada AT (AREA DE TRABAJO).

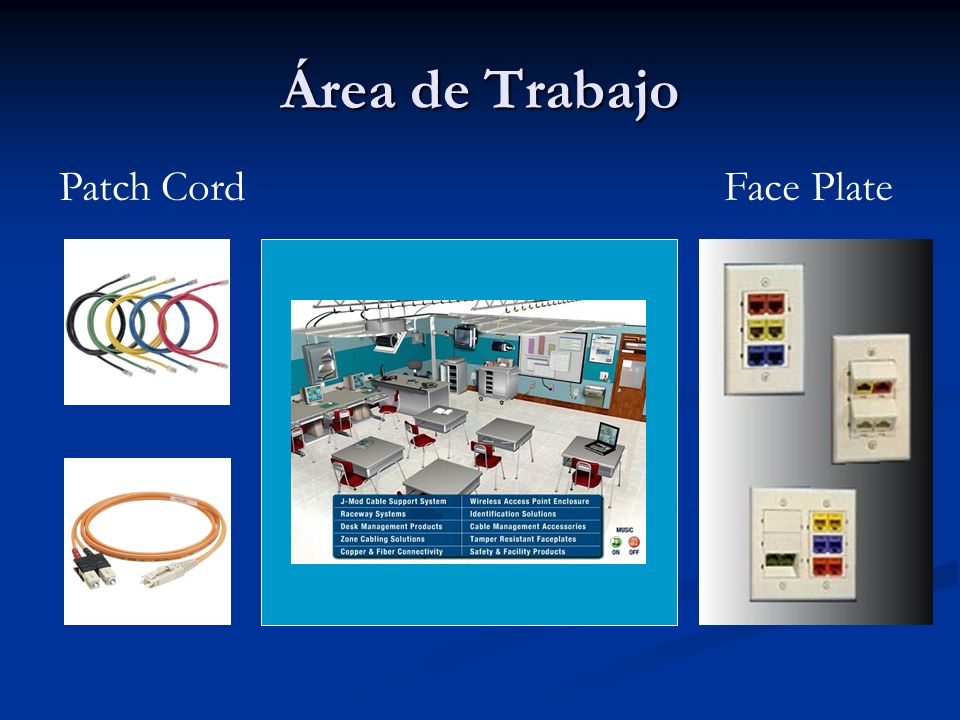

47 Área de Trabajo Patch CordFace Plate

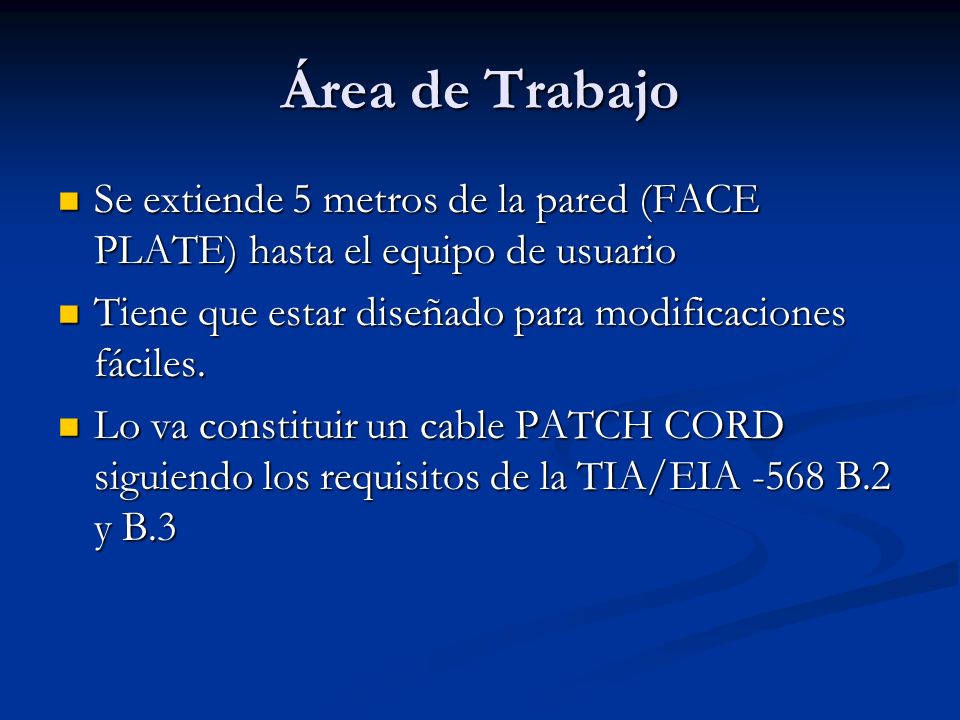

48 Área de Trabajo Se extiende 5 metros de la pared (FACE PLATE) hasta el equipo de usuario Se extiende 5 metros de la pared (FACE PLATE) hasta el equipo de usuario Tiene que estar diseñado para modificaciones fáciles. Tiene que estar diseñado para modificaciones fáciles. Lo va constituir un cable PATCH CORD siguiendo los requisitos de la TIA/EIA -568 B.2 y B.3 Lo va constituir un cable PATCH CORD siguiendo los requisitos de la TIA/EIA -568 B.2 y B.3

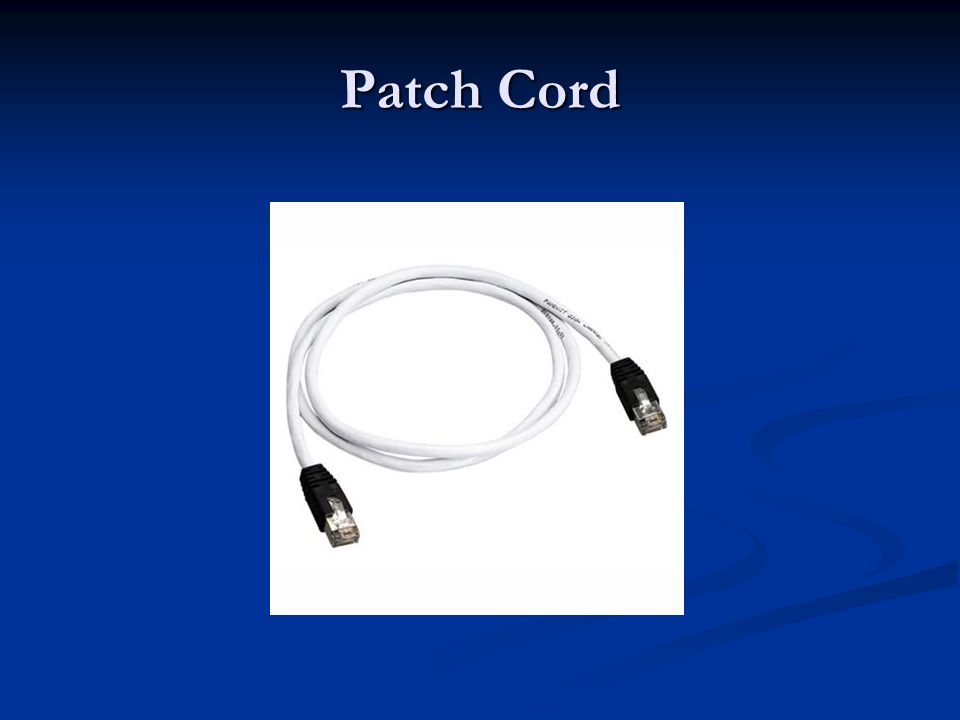

49 Patch Cord

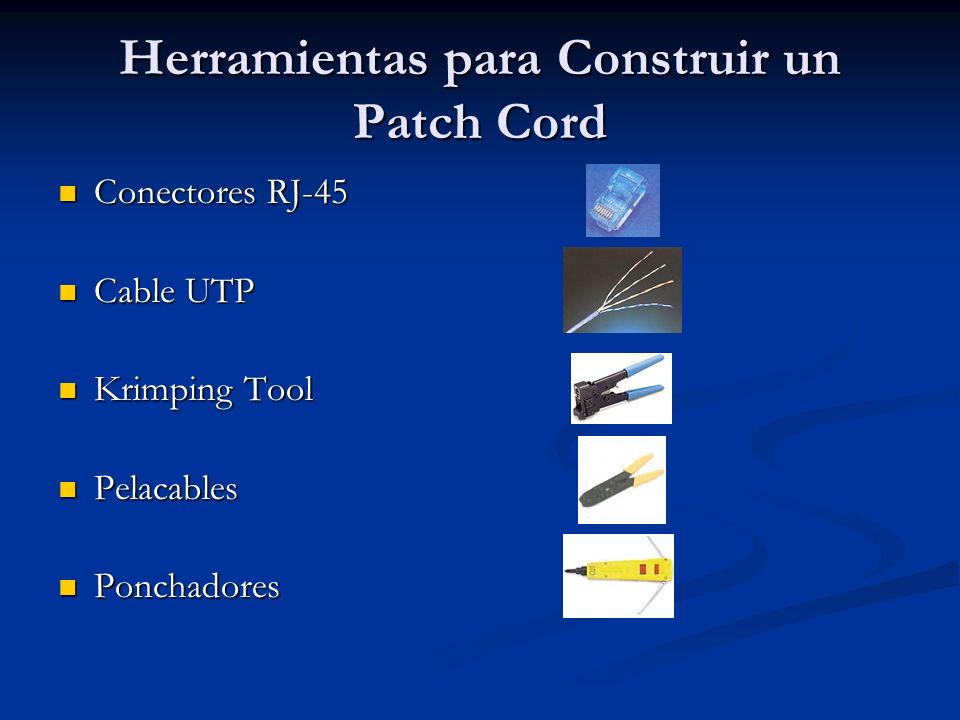

50 Herramientas para Construir un Patch Cord Conectores RJ-45 Conectores RJ-45 Cable UTP Cable UTP Krimping Tool Krimping Tool Pelacables Pelacables Ponchadores Ponchadores

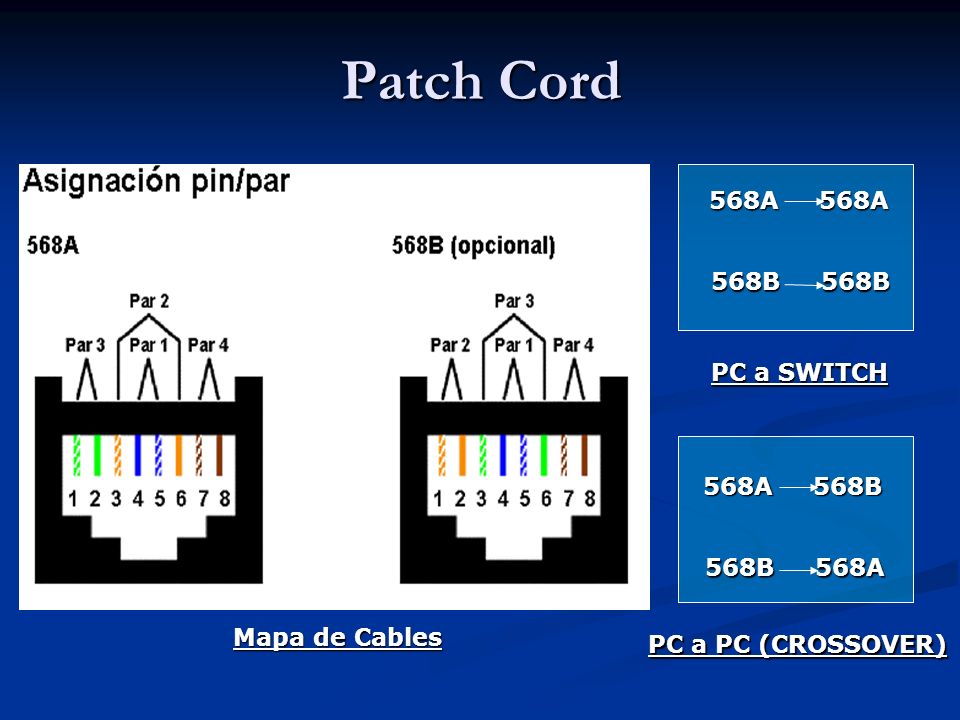

51 Patch Cord 568A 568A 568B 568B PC a SWITCH 568A 568B 568B 568A PC a PC (CROSSOVER) Mapa de Cables

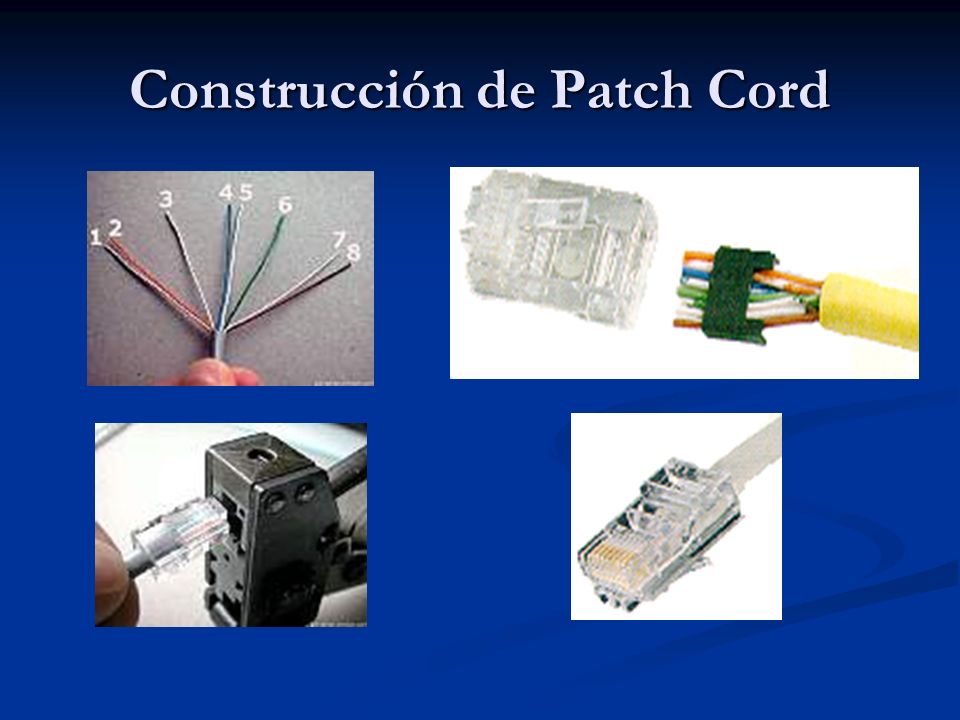

52 Construcción de Patch Cord

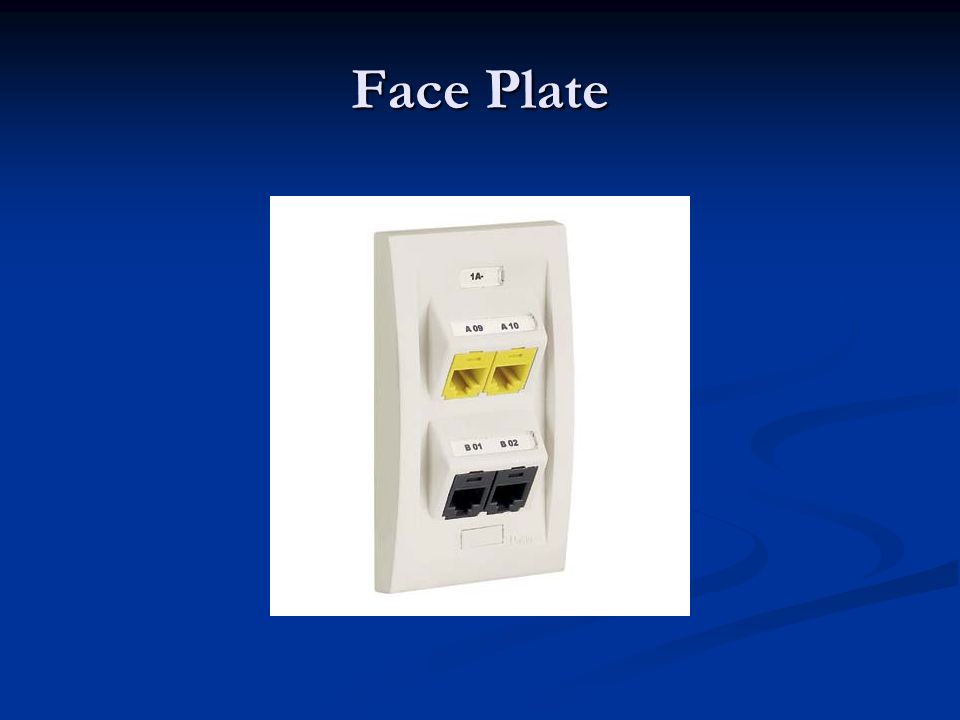

53 Face Plate

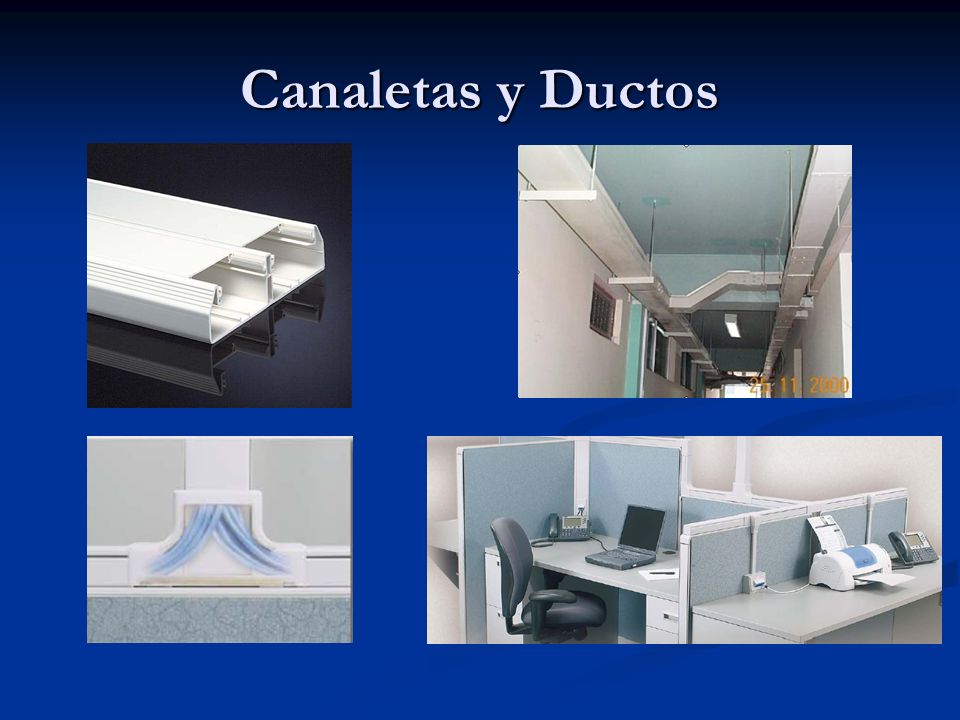

54 Canaletas y Ductos

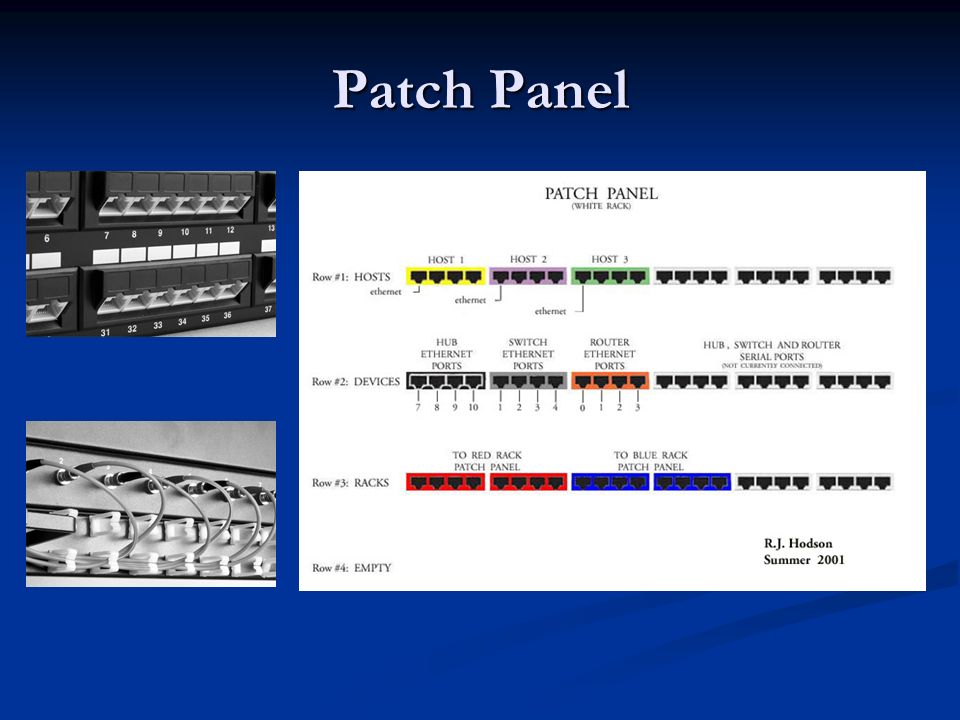

55 Patch Panel

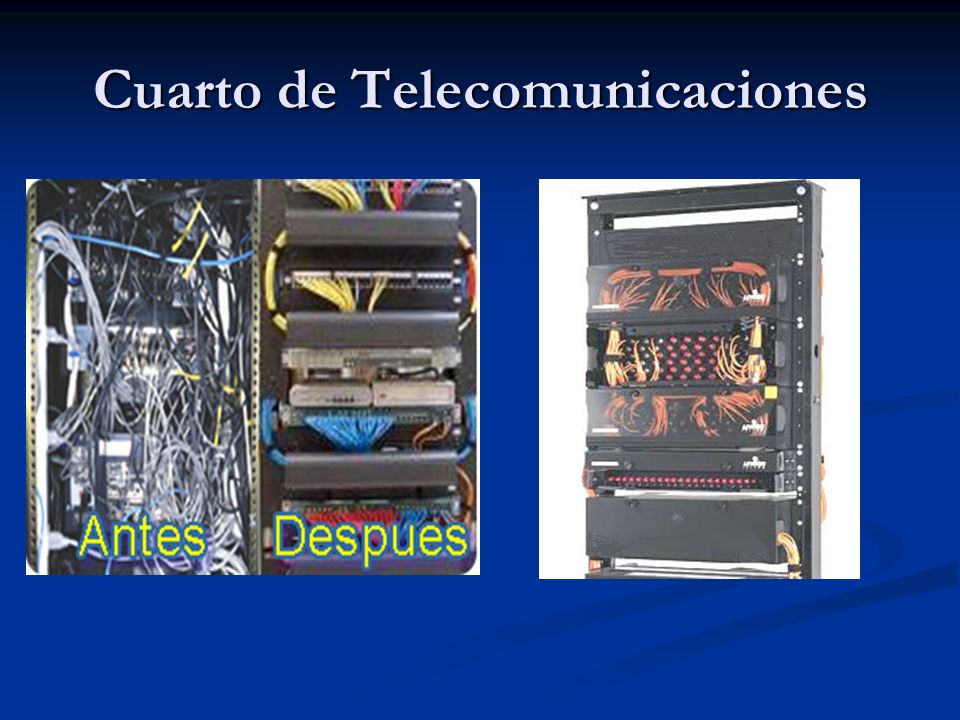

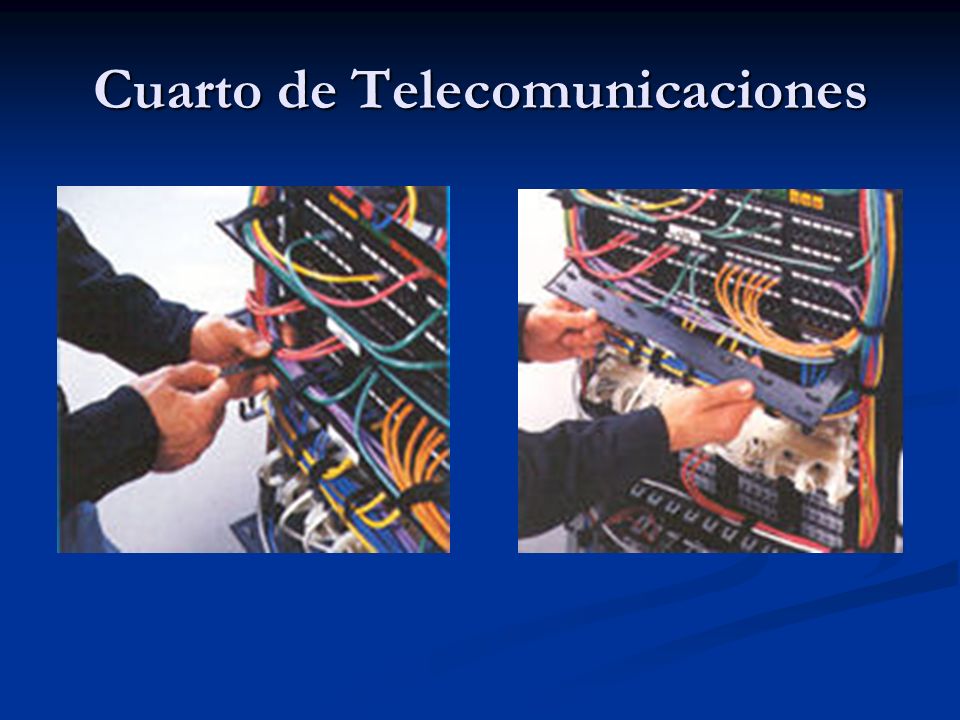

56 Cuarto de Telecomunicaciones

57

58 Cableado Vertical

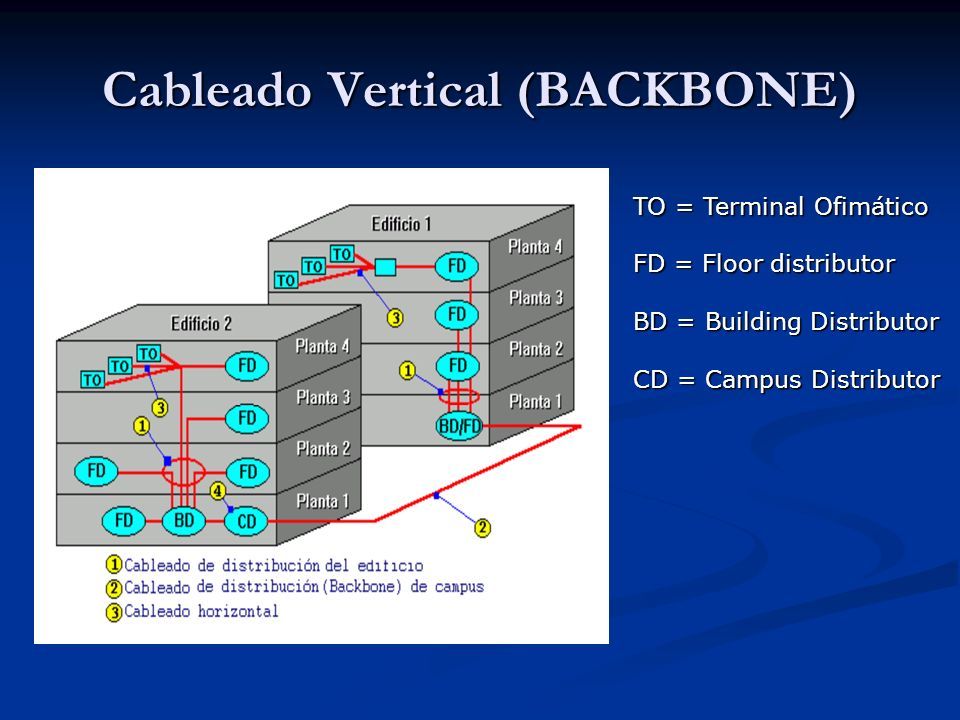

59 Cableado Vertical (BACKBONE) TO = Terminal Ofimático FD = Floor distributor BD = Building Distributor CD = Campus Distributor

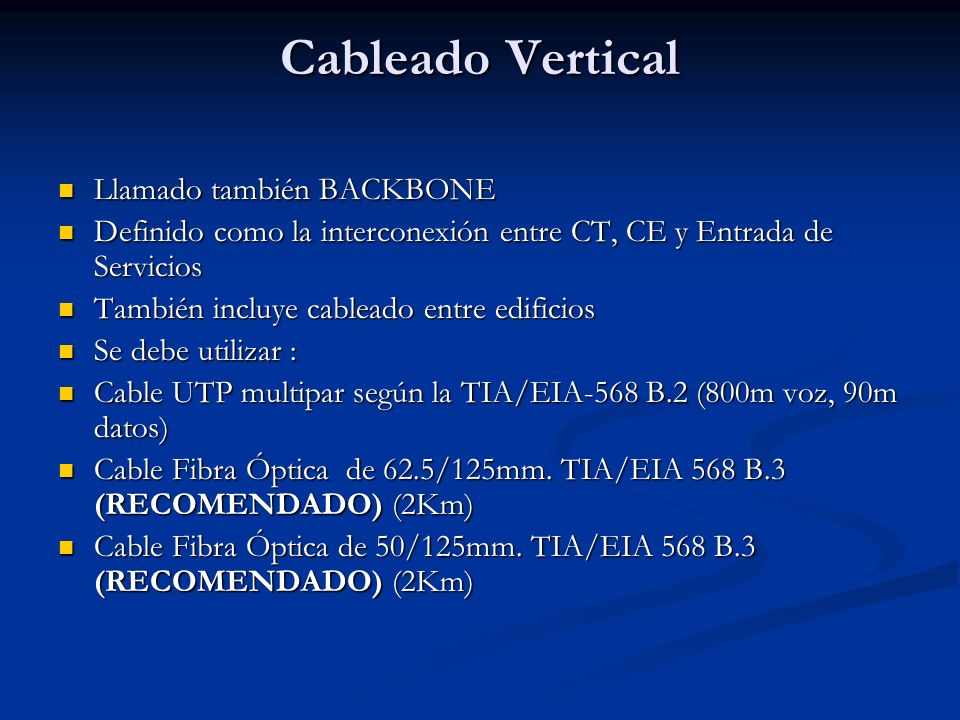

60 Cableado Vertical Llamado también BACKBONE Llamado también BACKBONE Definido como la interconexión entre CT, CE y Entrada de Servicios Definido como la interconexión entre CT, CE y Entrada de Servicios También incluye cableado entre edificios También incluye cableado entre edificios Se debe utilizar : Se debe utilizar : Cable UTP multipar según la TIA/EIA-568 B.2 (800m voz, 90m datos) Cable UTP multipar según la TIA/EIA-568 B.2 (800m voz, 90m datos) Cable Fibra Óptica de 62.5/125mm. TIA/EIA 568 B.3 (RECOMENDADO) (2Km) Cable Fibra Óptica de 62.5/125mm. TIA/EIA 568 B.3 (RECOMENDADO) (2Km) Cable Fibra Óptica de 50/125mm. TIA/EIA 568 B.3 (RECOMENDADO) (2Km) Cable Fibra Óptica de 50/125mm. TIA/EIA 568 B.3 (RECOMENDADO) (2Km)

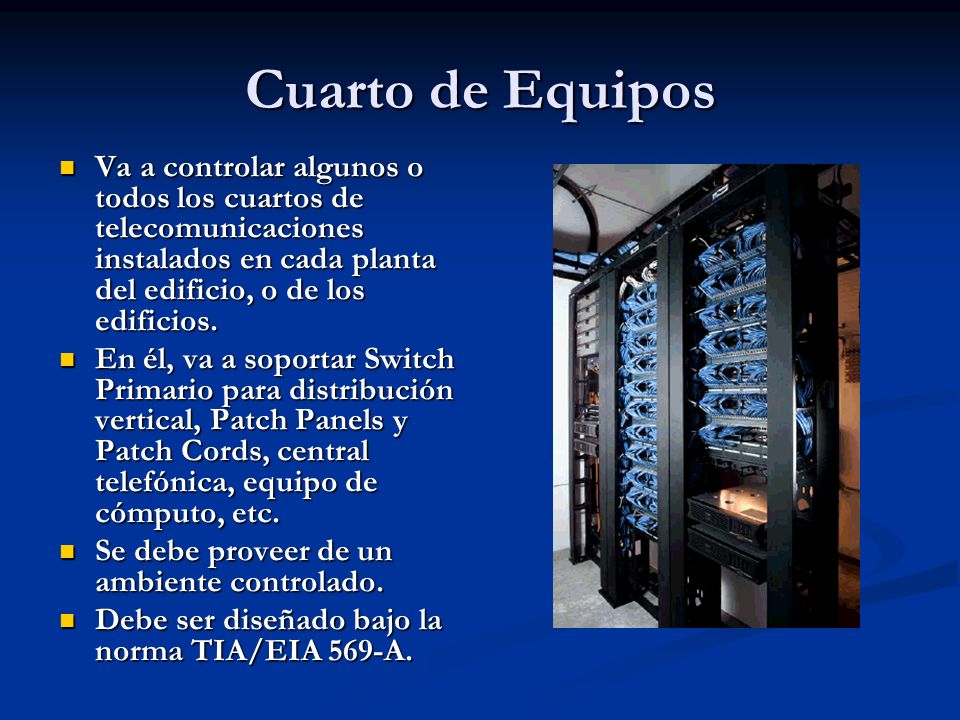

61 Cuarto de Equipos Va a controlar algunos o todos los cuartos de telecomunicaciones instalados en cada planta del edificio, o de los edificios. Va a controlar algunos o todos los cuartos de telecomunicaciones instalados en cada planta del edificio, o de los edificios. En él, va a soportar Switch Primario para distribución vertical, Patch Panels y Patch Cords, central telefónica, equipo de cómputo, etc. En él, va a soportar Switch Primario para distribución vertical, Patch Panels y Patch Cords, central telefónica, equipo de cómputo, etc. Se debe proveer de un ambiente controlado. Se debe proveer de un ambiente controlado. Debe ser diseñado bajo la norma TIA/EIA 569-A. Debe ser diseñado bajo la norma TIA/EIA 569-A.

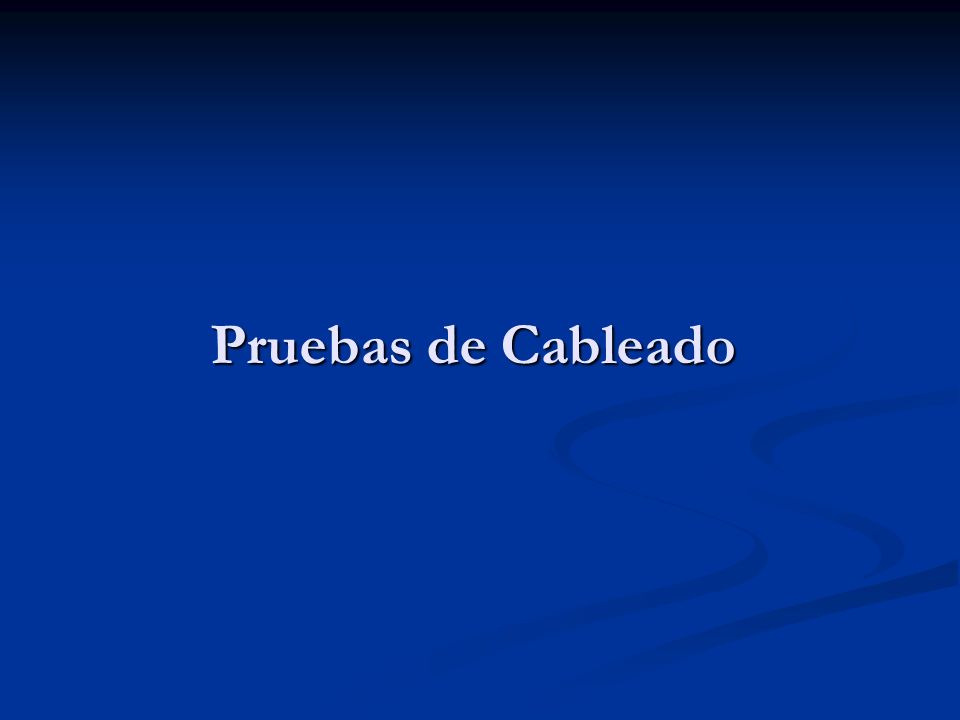

62 Pruebas de Cableado

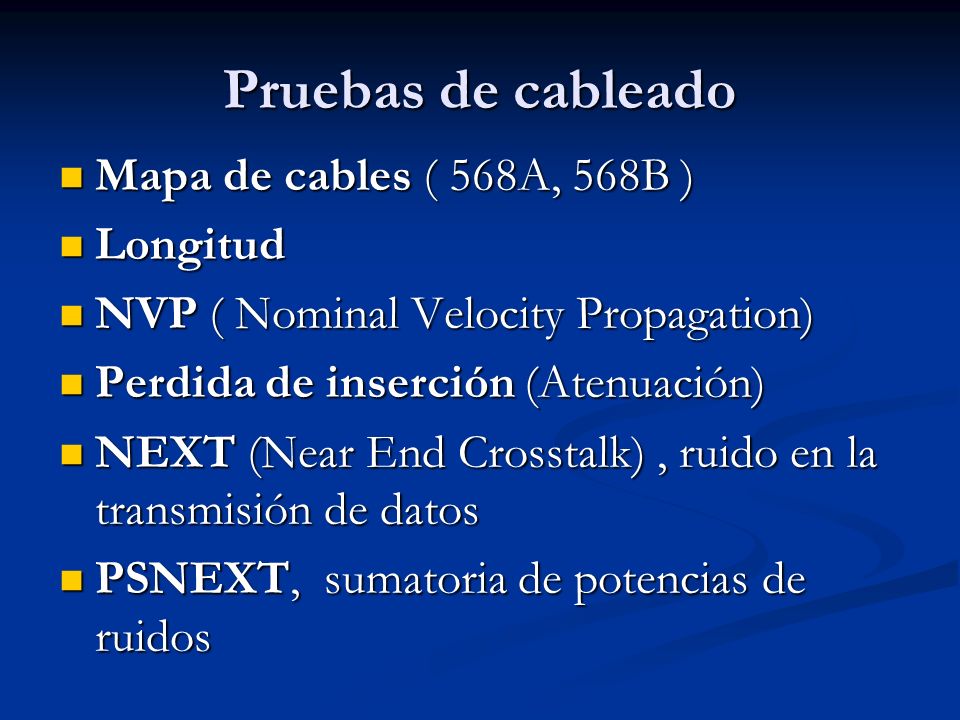

63 Pruebas de cableado Mapa de cables ( 568A, 568B ) Mapa de cables ( 568A, 568B ) Longitud Longitud NVP ( Nominal Velocity Propagation) NVP ( Nominal Velocity Propagation) Perdida de inserción (Atenuación) Perdida de inserción (Atenuación) NEXT (Near End Crosstalk), ruido en la transmisión de datos NEXT (Near End Crosstalk), ruido en la transmisión de datos PSNEXT, sumatoria de potencias de ruidos PSNEXT, sumatoria de potencias de ruidos

64 Pruebas de cableado ELFEXT, ruido en la recepción ELFEXT, ruido en la recepción PSELFEXT, sumatoria de ruidos en la recepción PSELFEXT, sumatoria de ruidos en la recepción Perdida de Retorno, mide la información de retorno o perdida Perdida de Retorno, mide la información de retorno o perdida

65 Prueba de cableado Tiempo de Propagación, que tiempo se demora los electrones en pasar por el cable Tiempo de Propagación, que tiempo se demora los electrones en pasar por el cable Diferencia de Tiempo de Propagación, que tiempo se demora los electrones en pasar por los cuatro cables Diferencia de Tiempo de Propagación, que tiempo se demora los electrones en pasar por los cuatro cables

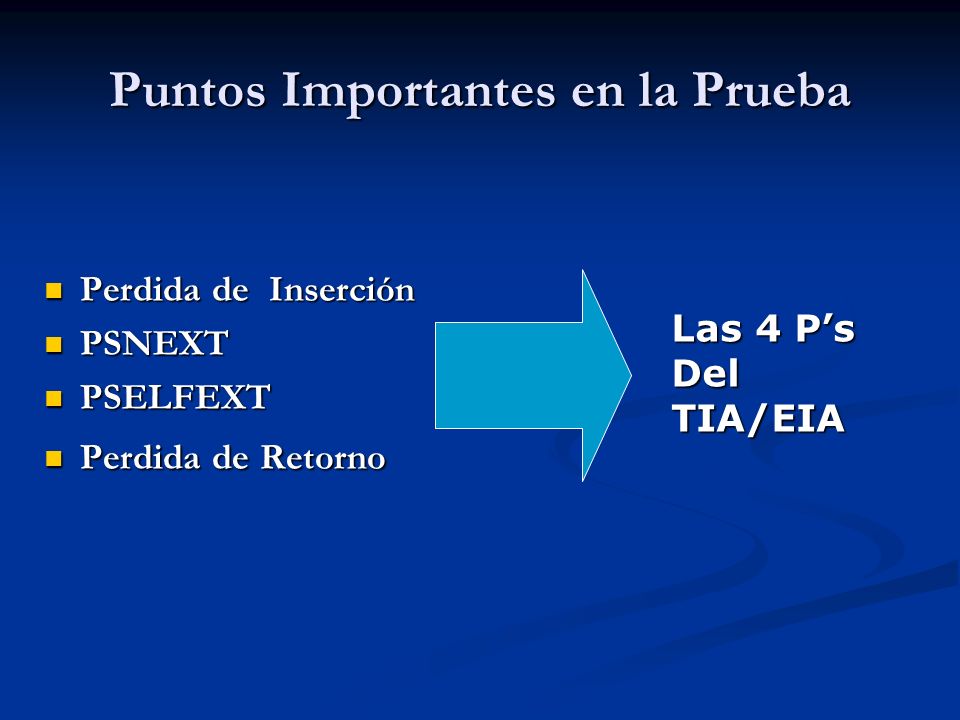

66 Puntos Importantes en la Prueba Perdida de Inserción Perdida de Inserción PSNEXT PSNEXT PSELFEXT PSELFEXT Perdida de Retorno Perdida de Retorno Las 4 P’s Del TIA/EIA

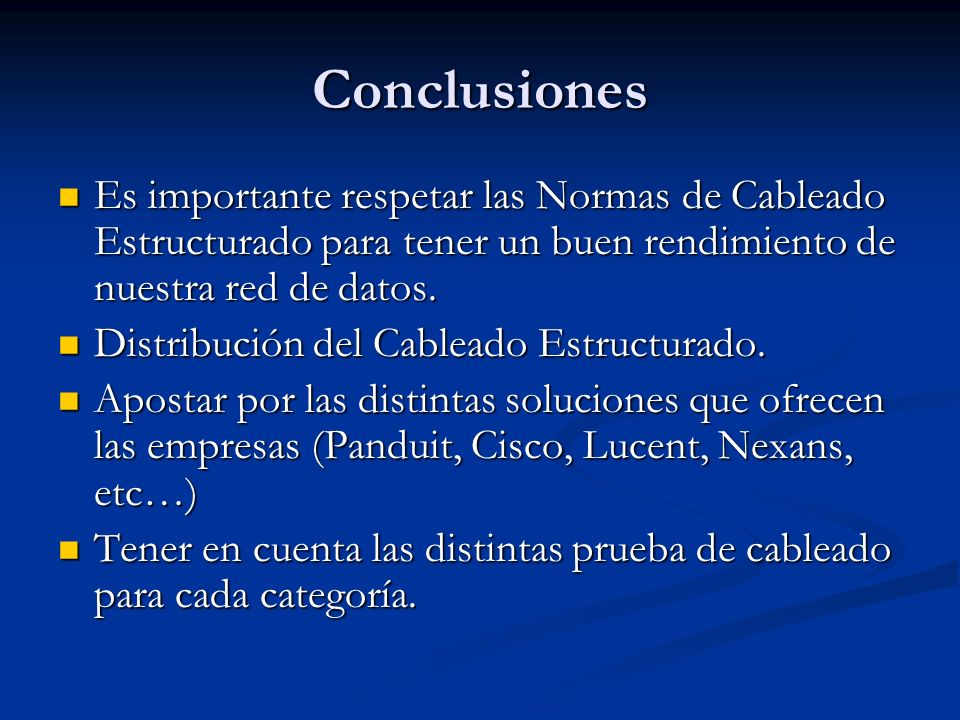

67 Conclusiones Es importante respetar las Normas de Cableado Estructurado para tener un buen rendimiento de nuestra red de datos. Es importante respetar las Normas de Cableado Estructurado para tener un buen rendimiento de nuestra red de datos. Distribución del Cableado Estructurado. Distribución del Cableado Estructurado. Apostar por las distintas soluciones que ofrecen las empresas (Panduit, Cisco, Lucent, Nexans, etc…) Apostar por las distintas soluciones que ofrecen las empresas (Panduit, Cisco, Lucent, Nexans, etc…) Tener en cuenta las distintas prueba de cableado para cada categoría. Tener en cuenta las distintas prueba de cableado para cada categoría.
