Ing. Jessica Izquierdo Direccionamiento IP y Subredes.

Presentación del tema: "Ing. Jessica Izquierdo Direccionamiento IP y Subredes."— Transcripción de la presentación:

1 Ing. Jessica Izquierdo Direccionamiento IP y Subredes.

2 REDES II Posición de IP en TCP/IP.

3 REDES II Clasificación de direcciones IP. IP = 32 bits = 4 octetos: 0.0.0.0  255.255.255.255 Expresión: (Host) (Broadcast) 1er octeto define la clase.  Clase A: 1 – 126, N.H.H.HGobiernos.  Clase B: 128 – 191, N.N.H.H Grandes empresas.  Clase C: 192 – 223, N.N.N.H Pequeñas y medianas.  Clase D: 224-239 Multicasting.  Clase E: 240 – 254 Experimental, investigación.  127.0.0.1  localhost

4 REDES II Ejemplo rango válido. Rango Clase B: 128.0.0.0  191.255.255.255 10000000.00000000.00000000.00000000 10111111.11111111.11111111.11111111 En total 2 14 Redes = 16, 384 Por cada red 2 16 – 2 Hosts = 65,534.

5 REDES II Tipos de direcciones. UNICAST.  Comunicación uno a uno. De usuario a usuario. MULTICAST.  Comunicación uno a muchos. De un usuario a un grupo de individuos (clase D).  Ejemplos: 224.0.0.9 Routers con RIPv2. Uso especial. 224.0.1.7 AudioNews. Conferencia / Teleconferencia. BROADCAST.  Comunicación uno a todos. Se hace a nivel local, importante la segmentación de la red.

6 REDES II Direcciones Privadas. Se utilizan si no se necesita acceso a la red o si la red de la empresa se encuentra “atras” de un NAT. Por default:  10.0.0.x  172.16.x.x a 172.31.x.x  192.168.0.x a 192.168.255.x

7 REDES II Direcciones especiales en la subred. IPs reservadas: ID Red y Broadcast. Número de subredes (Recomendadas).  2 num. Bits subnet – 2 (Respuesta correcta). Número de hosts por subred.  2 num. Bits de hosts - 2

8 REDES II Máscaras de subred. Default:  Clase A: 255.0.0.0  Clase B: 255.255.0.0  Clase C: 255.255.255.0 Máscaras de subred de longitud variable.  Ayudan a segmentar la red de una forma más eficiente  En una clase A se puede lograr N.N.SN.H

9 REDES II Funcionamiento. Router HUB Interfaz 193.1.1.1Interfaz 193.1.2.1 193.1.1.5 193.1.2.4 Red fuente: 193.1.1.0 Máscara: 255.255.255.0 Red destino: 193.1.2.0 Máscara: 255.255.255.0 193.1.1.5 255.255.255.0 193.1.1.0 193.1.2.4 255.255.255.0 193.1.2.0 ¿Red fuente = Red destino ? Sí : Switch/HUB se encarga. No: Rutear. Operación: AND bit por bit.

10 REDES II Submáscaras válidas. DecimalBinario 00000 1281000 0000 1921100 0000 2241110 0000 2401111 0000 2481111 1000 2521111 1100 2541111 1110 2551111  255.255.128.0  255.128.255.0  255.254.0.0  255.255.0.255

11 REDES II EJERCICIO. Su institución tiene una dirección de red Clase B 150.193.0.0. Esta dirección de clase B se subdivirá para albergar la red física y necesitará por lo menos 50 subredes interconectadas con routers. Cada subred debe poder acomodar por lo menos 750 hosts por subred (estaciones de trabajo, servidores e interfaces de routers). En su calidad de administrador de red del campus local de la institución, se le otorgaron las primeras 10 de estas subredes para que las utilice en el campus local. En este momento, usted utilizará 6 de estas subredes y guardará las restantes para el crecimiento futuro. NO utilice la primera o la última subred.

12 REDES II Desarrollo. ¿Qué implica el tipo de clase?  Por default = 16 bits de red, 16 bits de hosts. ¿Cuántos hosts en total puedo tener?  2 16 -2 = 65,534 ¿Cuántos bits tengo que pedir prestados a la porción de hosts de la dirección de red para lograr 50 subredes y 750 hosts por subred?  6 bits = 2 6 -2 = 62 subredes.  10 bits = 2 10 -2 = 1022 hosts.

13 REDES II Desarrollo. ¿Cuál será la máscara de subred?  255.255.252.0  11111111.11111111.11111100.00000000 ¿Cuál sería la primera red válida?  150.193.4.0  150.193.00000100.0000000 ¿Cuál sería la última red válida?  150.193.248.0  150.193.11111000.0000000

14 REDES II #SRID SubredBroadcastIntervalo de direcciones válidas Hosts 1 150.193.4.0150.193.7.255150.193.4.1  150.193.7.254 2 150.193.8.0150.193.11.255150.193.8.1  150.193.11.254 3 150.193.12.0150.193.15.255150.193.12.1  150.193.15.254 4 150.193.16.0150.193.19.255150.193.16.1  150.193.19.254 5 150.193.20.0150.193.23.255150.193.20.1  150.193.23.254 6 150.193.24.0150.193.27.255150.193.24.1  150.193.27.254 7 150.193.28.0150.193.31.255150.193.28.1  150.193.31.254 8 150.193.32.0150.193.35.255150.193.32.1  150.193.35.254 9 150.193.36.0150.193.39.255150.193.36.1  150.193.39.254 10 150.193.40.0150.193.43.255150.193.40.1  150.193.43.254 Máscara = 255.255.252.0

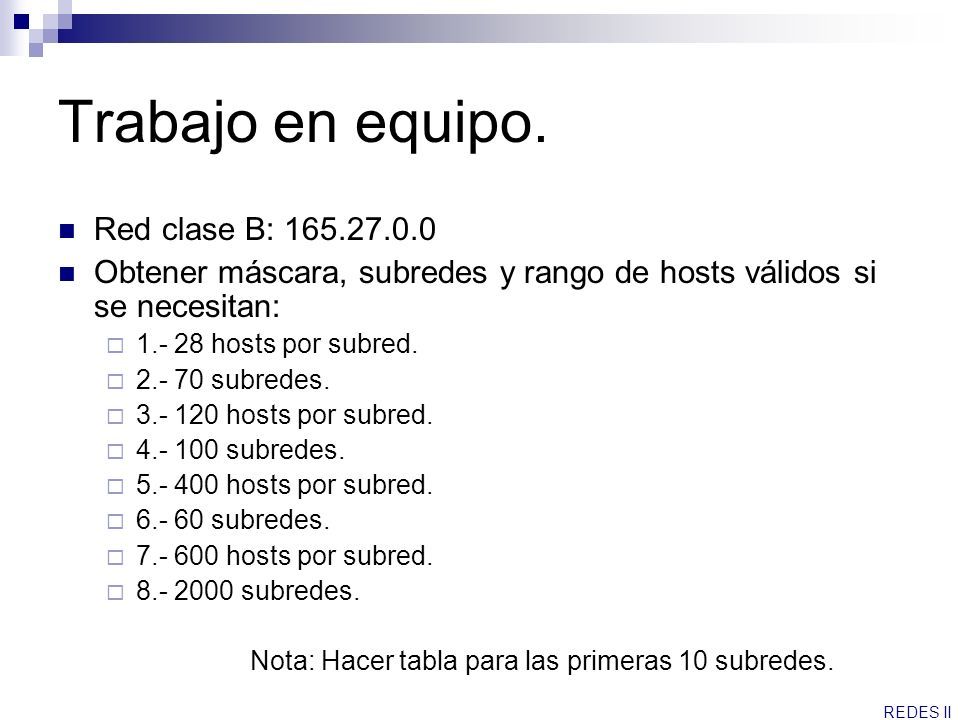

15 REDES II Trabajo en equipo. Red clase B: 165.27.0.0 Obtener máscara, subredes y rango de hosts válidos si se necesitan:  1.- 28 hosts por subred.  2.- 70 subredes.  3.- 120 hosts por subred.  4.- 100 subredes.  5.- 400 hosts por subred.  6.- 60 subredes.  7.- 600 hosts por subred.  8.- 2000 subredes. Nota: Hacer tabla para las primeras 10 subredes.
