1 NORMA ANSI/ISEA 107-2010 AGL INNOVACIONES S.A.C. – GRUPO TECSEG

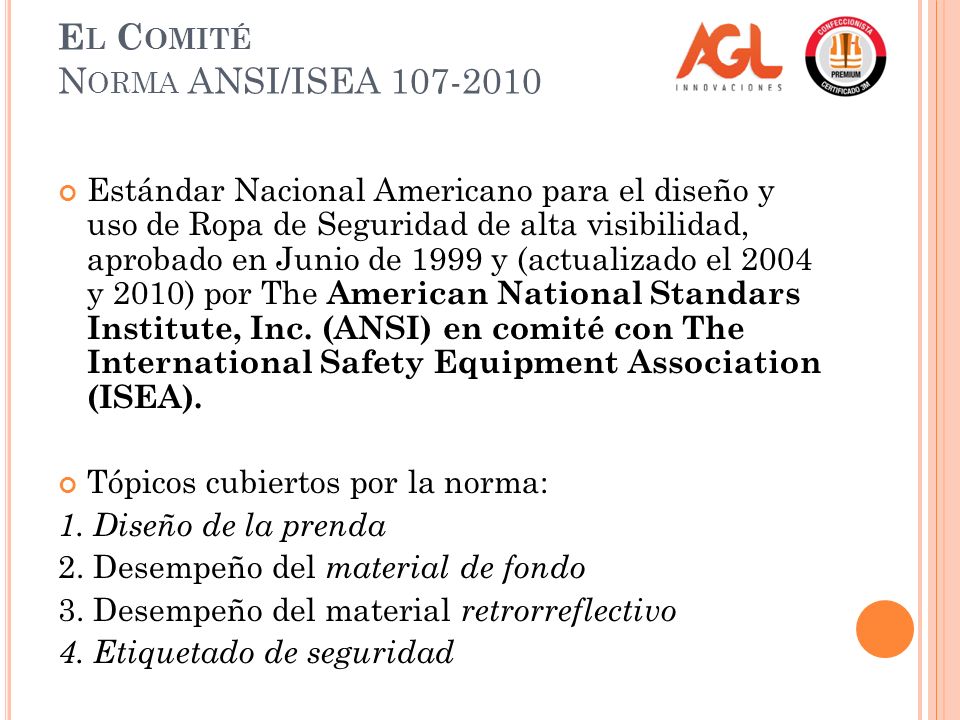

2 E L C OMITÉ N ORMA ANSI/ISEA 107-2010 Estándar Nacional Americano para el diseño y uso de Ropa de Seguridad de alta visibilidad, aprobado en Junio de 1999 y (actualizado el 2004 y 2010) por The American National Standars Institute, Inc. (ANSI) en comité con The International Safety Equipment Association (ISEA). Tópicos cubiertos por la norma: 1. Diseño de la prenda 2. Desempeño del material de fondo 3. Desempeño del material retrorreflectivo 4. Etiquetado de seguridad

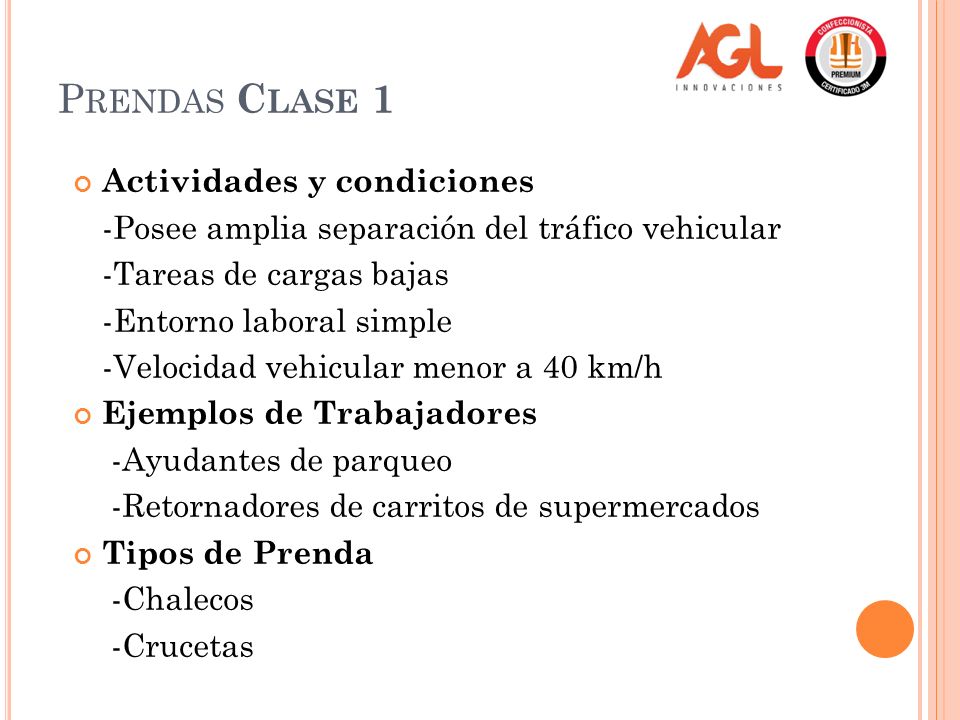

3 P RENDAS C LASE 1 Actividades y condiciones -Posee amplia separación del tráfico vehicular -Tareas de cargas bajas -Entorno laboral simple -Velocidad vehicular menor a 40 km/h Ejemplos de Trabajadores -Ayudantes de parqueo -Retornadores de carritos de supermercados Tipos de Prenda -Chalecos -Crucetas

4 D ISEÑOS DE LA N ORMA : C LASE 1 Las cintas reflectivas usadas son: plomo plata de 1”, 1.5” y highgloss de 1.37”.

5 P RENDAS C LASE 2 Actividades y condiciones -Proximidad al tráfico de vehículos -Tareas cuyas cargas desvían la atención del tráfico -Entorno laboral complejo -Velocidad vehicular entre 40 km/h y 80 km/h Ejemplos de Trabajadores -Construcción y mantenimiento de caminos -Trabajadores de Servicio público: limpieza, policía, paramédicos, bomberos, etc. Tipos de Prenda -Chalecos

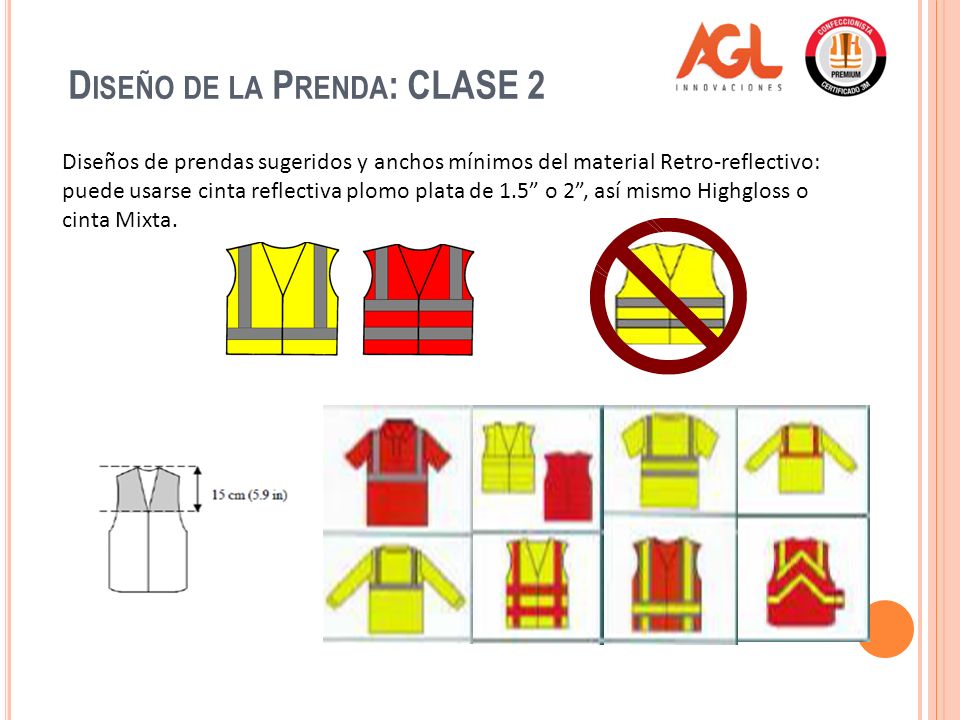

6 D ISEÑO DE LA P RENDA : CLASE 2 Diseños de prendas sugeridos y anchos mínimos del material Retro-reflectivo: puede usarse cinta reflectiva plomo plata de 1.5” o 2”, así mismo Highgloss o cinta Mixta.

7 ANSI CLASE II: M ODELOS Cinta reflectiva usada es plomo plata de 2” Cinta reflectiva usada es plomo plata de 1.5” Cinta reflectiva usada es plomo plata de 2”

8 P RENDAS C LASE 3 Actividades y condiciones -Poca o ninguna separación del tráfico de vehículos -Cargas de trabajo elevados para trabajadores -Entorno laboral complejo -Condiciones climatológicas inclementes -Velocidad vehicular mayor a 80 km/h Ejemplos de Trabajadores -Construcción y mantenimiento de caminos -Servicio público: limpieza, policía, paramédicos, bomberos, etc. -Trabajos en Minas, Petróleo y Gas Tipos de Prenda -Conjunto de chalecos y pantalones, mamelucos, casacas, etc.

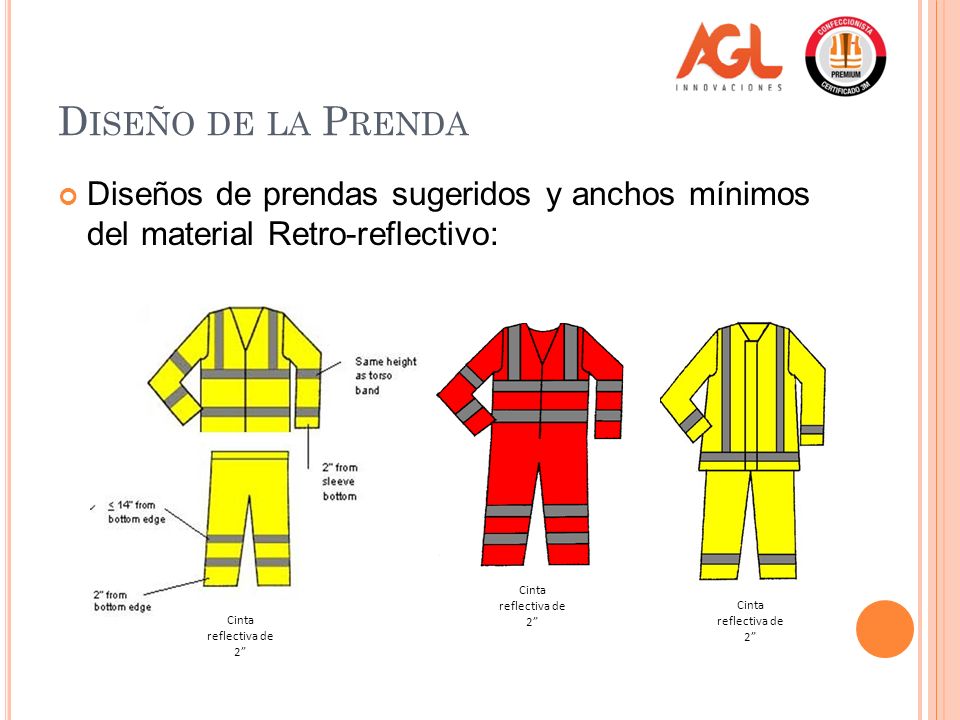

9 D ISEÑO DE LA P RENDA Diseños de prendas sugeridos y anchos mínimos del material Retro-reflectivo: Cinta reflectiva de 2”

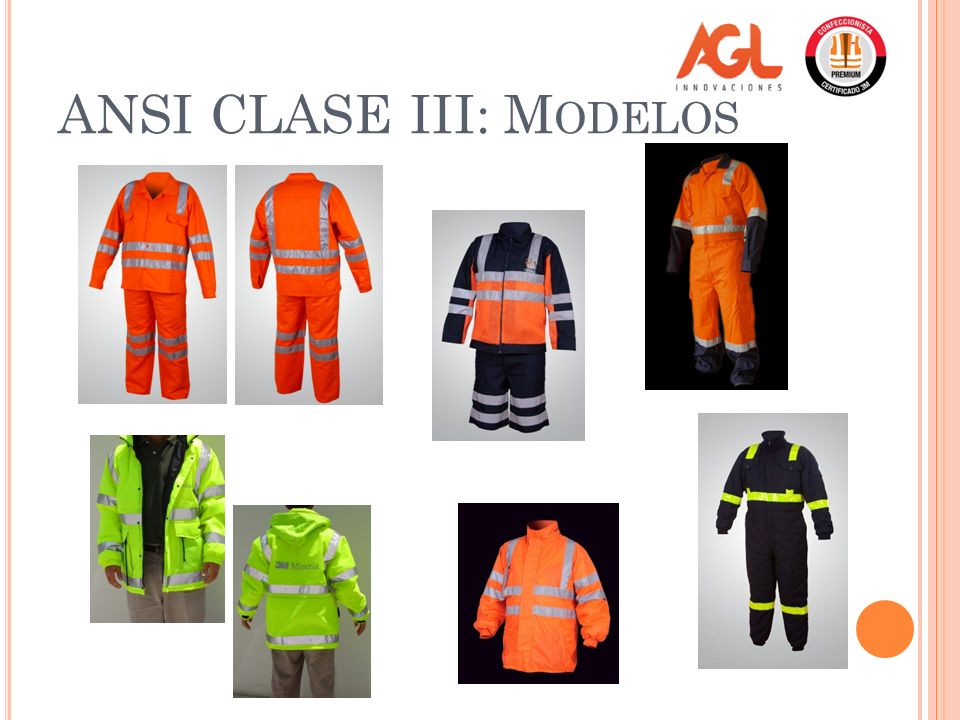

10 ANSI CLASE III: M ODELOS

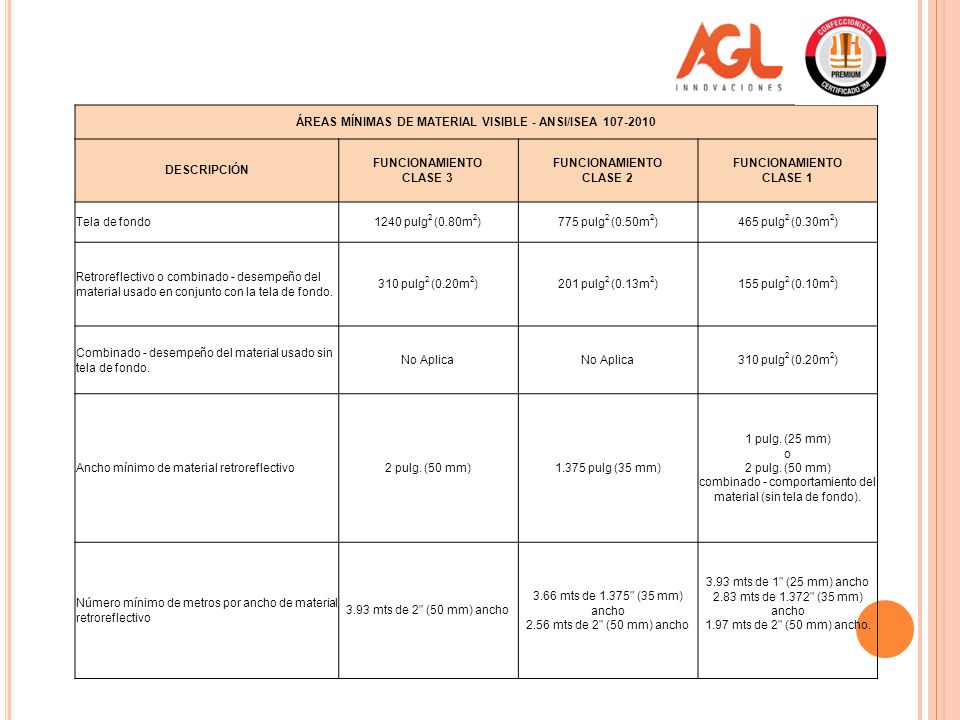

11 ÁREAS MÍNIMAS DE MATERIAL VISIBLE - ANSI/ISEA 107-2010 DESCRIPCIÓN FUNCIONAMIENTO CLASE 3 FUNCIONAMIENTO CLASE 2 FUNCIONAMIENTO CLASE 1 Tela de fondo1240 pulg 2 (0.80m 2 )775 pulg 2 (0.50m 2 )465 pulg 2 (0.30m 2 ) Retroreflectivo o combinado - desempeño del material usado en conjunto con la tela de fondo. 310 pulg 2 (0.20m 2 )201 pulg 2 (0.13m 2 )155 pulg 2 (0.10m 2 ) Combinado - desempeño del material usado sin tela de fondo. No Aplica 310 pulg 2 (0.20m 2 ) Ancho mínimo de material retroreflectivo2 pulg. (50 mm)1.375 pulg (35 mm) 1 pulg. (25 mm) o 2 pulg. (50 mm) combinado - comportamiento del material (sin tela de fondo). Número mínimo de metros por ancho de material retroreflectivo 3.93 mts de 2" (50 mm) ancho 3.66 mts de 1.375" (35 mm) ancho 2.56 mts de 2" (50 mm) ancho 3.93 mts de 1" (25 mm) ancho 2.83 mts de 1.372" (35 mm) ancho 1.97 mts de 2" (50 mm) ancho.

12 D ESEMPEÑO DEL M ATERIAL DE FONDO Colores Fluorescentes: Verde Limón, Naranja y Rojo Color inicial y calidad del material de fondo. Solidez del color bajo diferentes pruebas. Propiedades mecánicas de los materiales de fondo: Resistencia a la tracción, resistencia a la penetración de agua, etc. Condiciones ergonómicas del material. Certificación del proveedor.

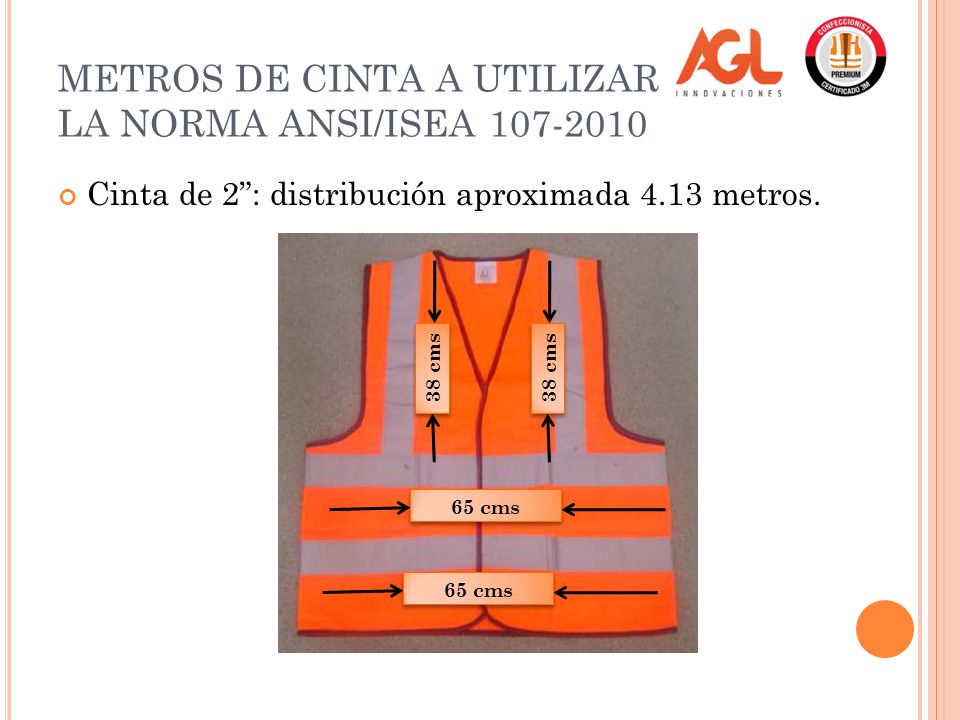

13 METROS DE CINTA A UTILIZAR PARA LA NORMA ANSI/ISEA 107-2010 Cinta de 2”: distribución aproximada 4.13 metros. 38 cms 65 cms

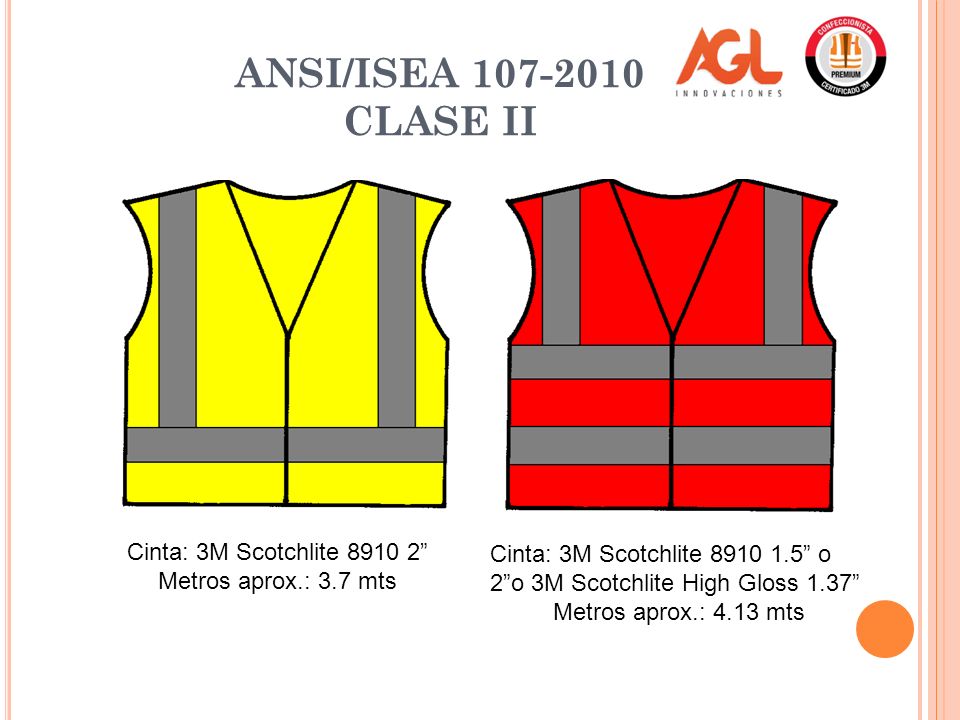

14 ANSI/ISEA 107-2010 CLASE II Cinta: 3M Scotchlite 8910 2” Metros aprox.: 3.7 mts Cinta: 3M Scotchlite 8910 1.5” o 2”o 3M Scotchlite High Gloss 1.37” Metros aprox.: 4.13 mts

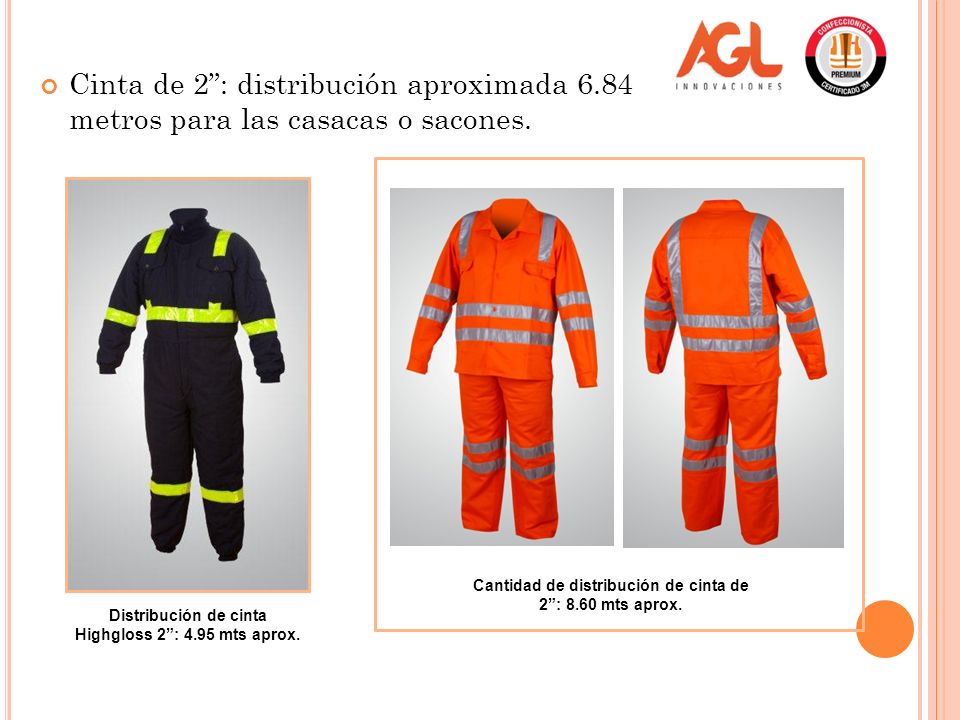

15 ANSI/ISEA 107-2010 CLASE III 94 cms 140 cms 110 cms Cinta de 2”: distribución aproximada 6.84 metros para las casacas o sacones.

16 Cantidad de distribución de cinta de 2”: 8.60 mts aprox. Distribución de cinta Highgloss 2”: 4.95 mts aprox.
