1 FIUBA 20081 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA Juan C. Fernandez 2

2 FIUBA 20082 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION ORGANISMOS RESPONSABLES ORGANISMOS REGIONALES Y NACIONALES USA: FCC (Federal Communications Commission) CE: CENELEC (Comité Européen de Normalisation Electrotechnique) Argentina: INTI, CNC, IRAM Otros organismos nacionales de aplicación y control ORGANISMOS INTERNACIONALES IEC (International Electrotechnical Commision) TC77 (Technical Committee 77) IEC 61000-X CISPR (Comité International Spécial des Perturbations Radio-électriques) CISPR X ISO (International Standards Organization)

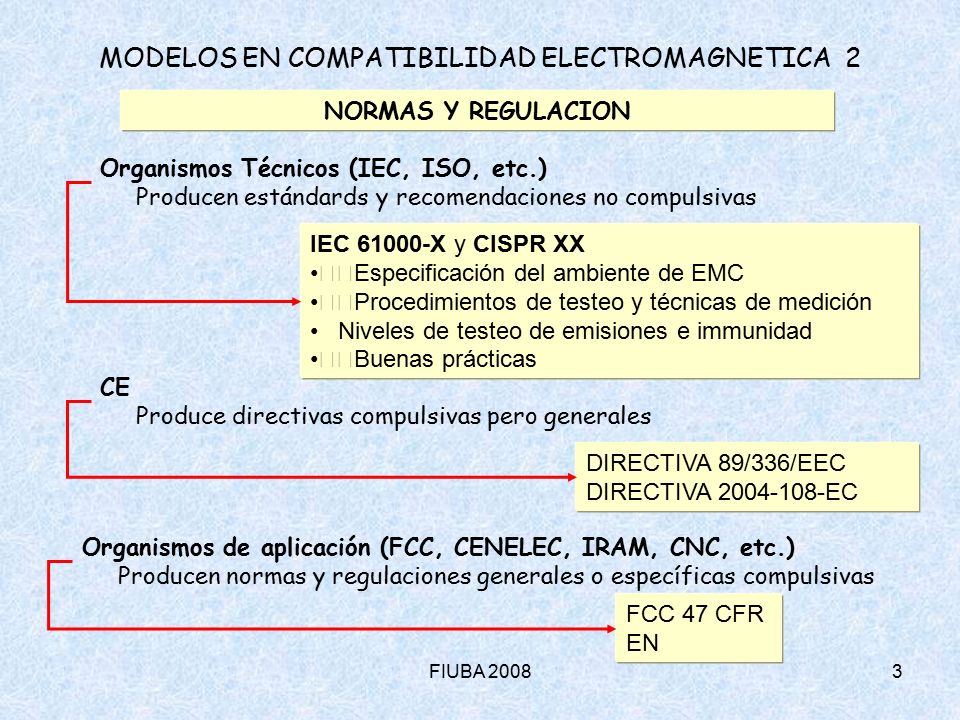

3 FIUBA 20083 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION Organismos Técnicos (IEC, ISO, etc.) Producen estándards y recomendaciones no compulsivas CE Produce directivas compulsivas pero generales Organismos de aplicación (FCC, CENELEC, IRAM, CNC, etc.) Producen normas y regulaciones generales o específicas compulsivas IEC 61000-X y CISPR XX Especificación del ambiente de EMC Procedimientos de testeo y técnicas de medición Niveles de testeo de emisiones e immunidad Buenas prácticas DIRECTIVA 89/336/EEC DIRECTIVA 2004-108-EC FCC 47 CFR EN

4 FIUBA 20084 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Tipos de Estándares Genéricos/Generales Los estándares genéricos se refieren al ambiente EM en el cual se usará el equipo/sistema. Los estándares generales se refieren a equipos usados en aplicaciones generales, habitualmente agrupados por aplicación ( telecomunicaciones, equipos médicos, militares, etc.). Estándares Básicos Describen métodos de medición y, en ciertos casos, niveles y límites de interferencia. Por ejemplo, la serie de estándares IEC 801-X para aplicaciones en procesos industriales, que se ha convertido en una serie general de estándares básicos, y la serie IEC 61000-4-X, que se tradujo en los estándares europeos como EN 61000-4-X. Estándares de Productos y de Familias de Productos Aplicables para tipos de productos específicos, definidos en la misma norma. NO COMPULSIVOS COMPULSIVOS Documentos de utilización Documentos que ofrecen guías para utilizar los estándares, técnicas de instalación o buenas prácticas, p. ej. la serie IEC 61000-5-X.

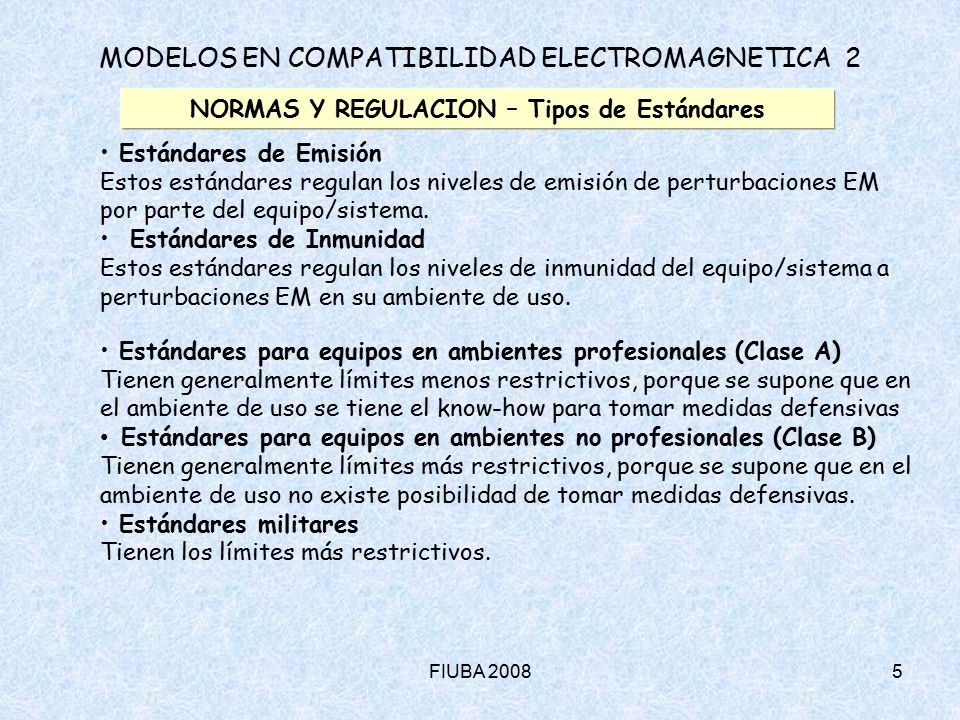

5 FIUBA 20085 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Tipos de Estándares Estándares de Emisión Estos estándares regulan los niveles de emisión de perturbaciones EM por parte del equipo/sistema. Estándares de Inmunidad Estos estándares regulan los niveles de inmunidad del equipo/sistema a perturbaciones EM en su ambiente de uso. Estándares para equipos en ambientes profesionales (Clase A) Tienen generalmente límites menos restrictivos, porque se supone que en el ambiente de uso se tiene el know-how para tomar medidas defensivas Estándares para equipos en ambientes no profesionales (Clase B) Tienen generalmente límites más restrictivos, porque se supone que en el ambiente de uso no existe posibilidad de tomar medidas defensivas. Estándares militares Tienen los límites más restrictivos.

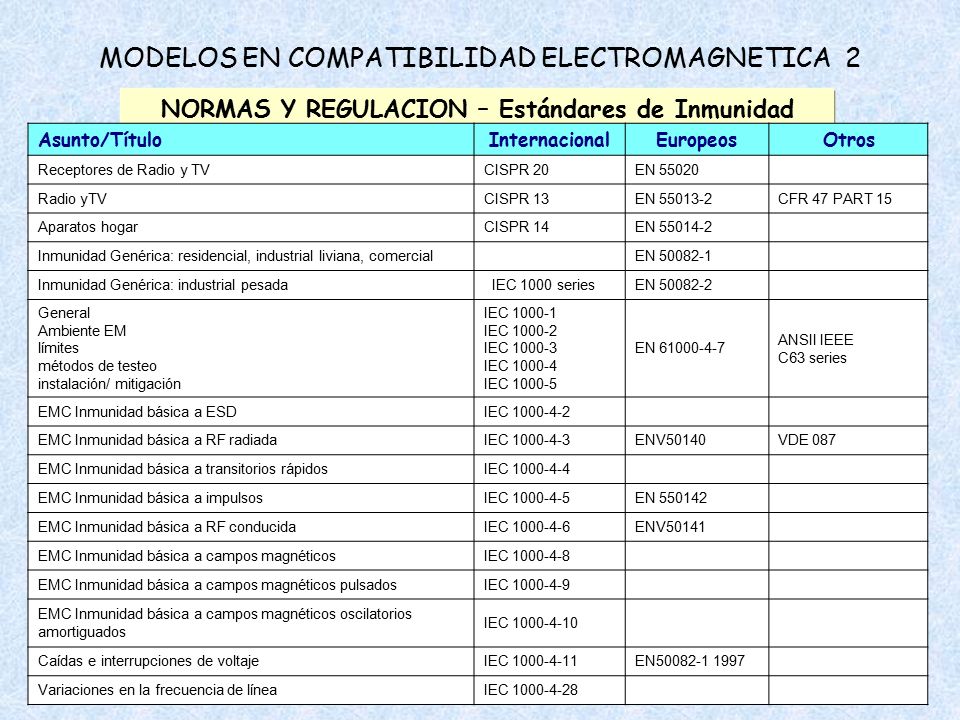

6 FIUBA 20086 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Estándares de Inmunidad Asunto/TítuloInternacionalEuropeosOtros Receptores de Radio y TVCISPR 20EN 55020 Radio yTVCISPR 13EN 55013-2CFR 47 PART 15 Aparatos hogarCISPR 14EN 55014-2 Inmunidad Genérica: residencial, industrial liviana, comercial EN 50082-1 Inmunidad Genérica: industrial pesada IEC 1000 seriesEN 50082-2 General Ambiente EM límites métodos de testeo instalación/ mitigación IEC 1000-1 IEC 1000-2 IEC 1000-3 IEC 1000-4 IEC 1000-5 EN 61000-4-7 ANSII IEEE C63 series EMC Inmunidad básica a ESDIEC 1000-4-2 EMC Inmunidad básica a RF radiadaIEC 1000-4-3ENV50140VDE 087 EMC Inmunidad básica a transitorios rápidosIEC 1000-4-4 EMC Inmunidad básica a impulsosIEC 1000-4-5EN 550142 EMC Inmunidad básica a RF conducidaIEC 1000-4-6ENV50141 EMC Inmunidad básica a campos magnéticosIEC 1000-4-8 EMC Inmunidad básica a campos magnéticos pulsadosIEC 1000-4-9 EMC Inmunidad básica a campos magnéticos oscilatorios amortiguados IEC 1000-4-10 Caídas e interrupciones de voltajeIEC 1000-4-11EN50082-1 1997 Variaciones en la frecuencia de líneaIEC 1000-4-28

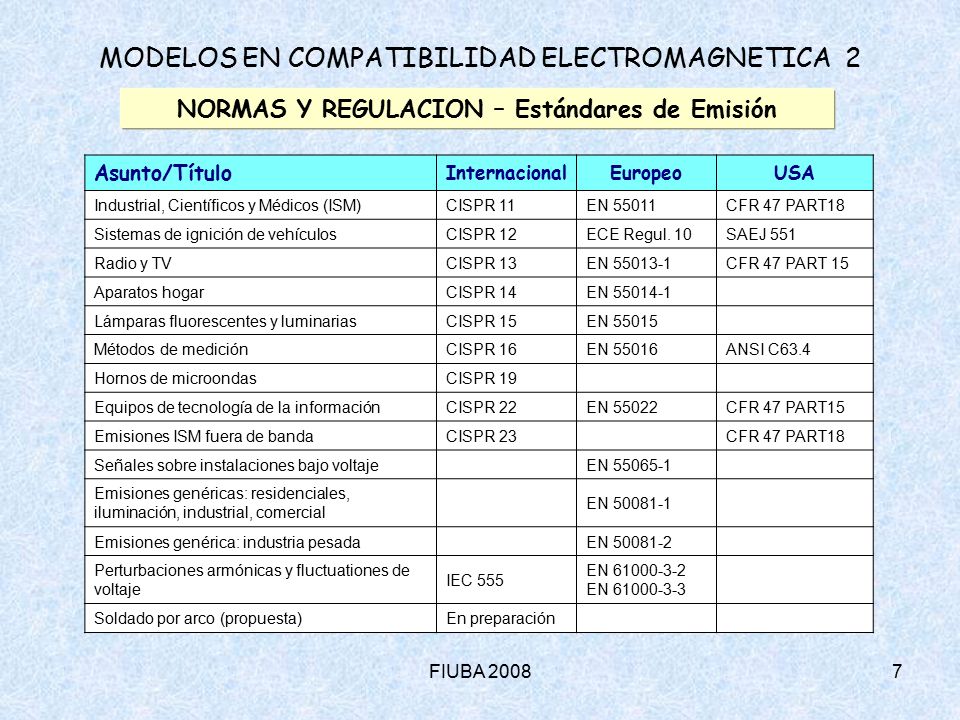

7 FIUBA 20087 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Estándares de Emisión Asunto/Título InternacionalEuropeoUSA Industrial, Científicos y Médicos (ISM)CISPR 11EN 55011CFR 47 PART18 Sistemas de ignición de vehículosCISPR 12ECE Regul. 10SAEJ 551 Radio y TVCISPR 13EN 55013-1CFR 47 PART 15 Aparatos hogarCISPR 14EN 55014-1 Lámparas fluorescentes y luminariasCISPR 15EN 55015 Métodos de mediciónCISPR 16EN 55016ANSI C63.4 Hornos de microondasCISPR 19 Equipos de tecnología de la informaciónCISPR 22EN 55022CFR 47 PART15 Emisiones ISM fuera de bandaCISPR 23 CFR 47 PART18 Señales sobre instalaciones bajo voltaje EN 55065-1 Emisiones genéricas: residenciales, iluminación, industrial, comercial EN 50081-1 Emisiones genérica: industria pesada EN 50081-2 Perturbaciones armónicas y fluctuationes de voltaje IEC 555 EN 61000-3-2 EN 61000-3-3 Soldado por arco (propuesta)En preparación

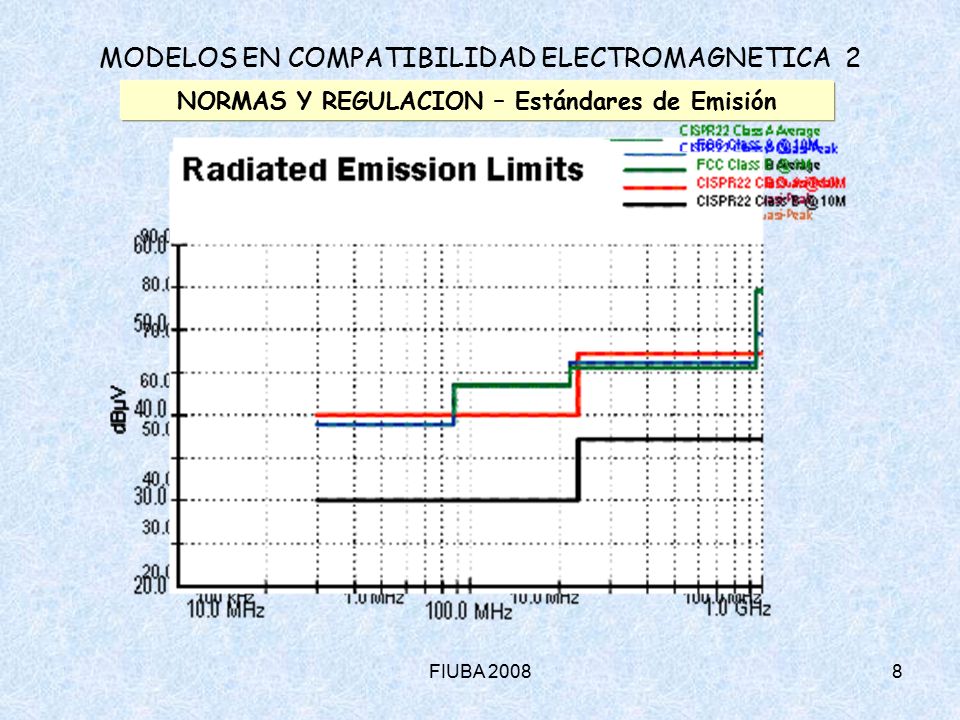

8 FIUBA 20088 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Estándares de Emisión

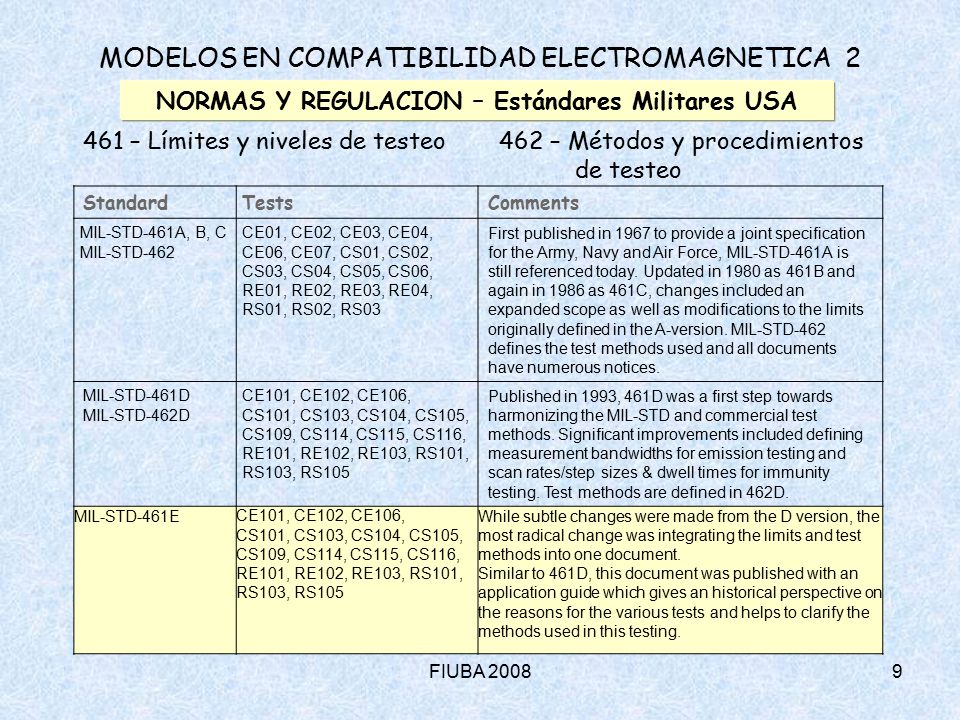

9 FIUBA 20089 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Estándares Militares USA Standard Tests Comments MIL-STD-461A, B, C MIL-STD-462 CE01, CE02, CE03, CE04, CE06, CE07, CS01, CS02, CS03, CS04, CS05, CS06, RE01, RE02, RE03, RE04, RS01, RS02, RS03 First published in 1967 to provide a joint specification for the Army, Navy and Air Force, MIL-STD-461A is still referenced today. Updated in 1980 as 461B and again in 1986 as 461C, changes included an expanded scope as well as modifications to the limits originally defined in the A-version. MIL-STD-462 defines the test methods used and all documents have numerous notices. MIL-STD-461D MIL-STD-462D CE101, CE102, CE106, CS101, CS103, CS104, CS105, CS109, CS114, CS115, CS116, RE101, RE102, RE103, RS101, RS103, RS105 Published in 1993, 461D was a first step towards harmonizing the MIL-STD and commercial test methods. Significant improvements included defining measurement bandwidths for emission testing and scan rates/step sizes & dwell times for immunity testing. Test methods are defined in 462D. MIL-STD-461ECE101, CE102, CE106, CS101, CS103, CS104, CS105, CS109, CS114, CS115, CS116, RE101, RE102, RE103, RS101, RS103, RS105 While subtle changes were made from the D version, the most radical change was integrating the limits and test methods into one document. Similar to 461D, this document was published with an application guide which gives an historical perspective on the reasons for the various tests and helps to clarify the methods used in this testing. 461 – Límites y niveles de testeo 462 – Métodos y procedimientos de testeo

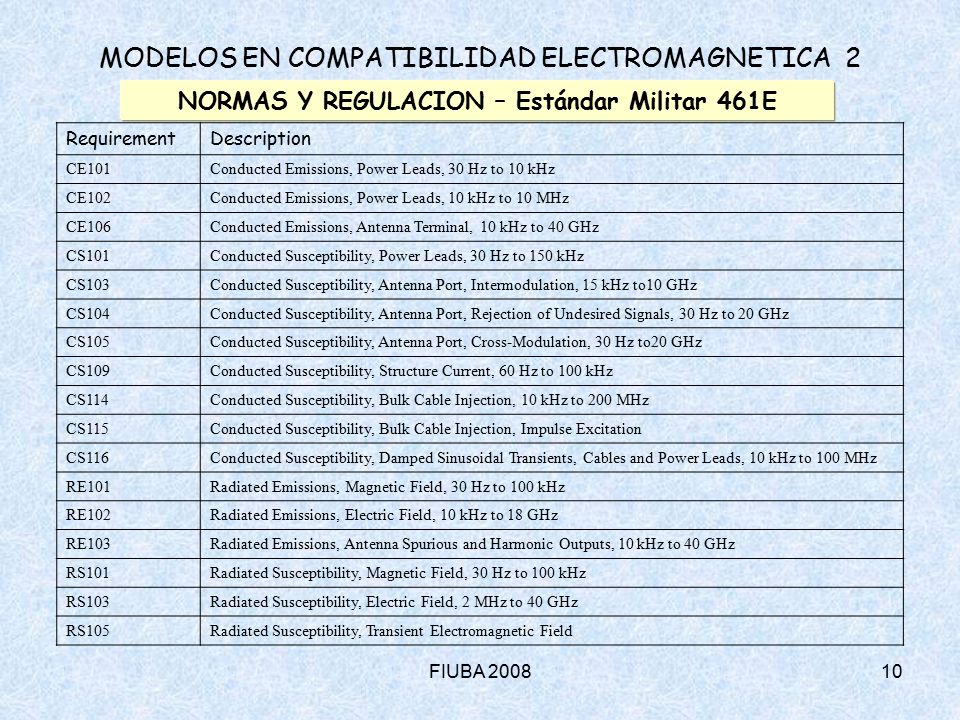

10 FIUBA 200810 MODELOS EN COMPATIBILIDAD ELECTROMAGNETICA 2 NORMAS Y REGULACION – Estándar Militar 461E RequirementDescription CE101Conducted Emissions, Power Leads, 30 Hz to 10 kHz CE102Conducted Emissions, Power Leads, 10 kHz to 10 MHz CE106Conducted Emissions, Antenna Terminal, 10 kHz to 40 GHz CS101Conducted Susceptibility, Power Leads, 30 Hz to 150 kHz CS103Conducted Susceptibility, Antenna Port, Intermodulation, 15 kHz to10 GHz CS104Conducted Susceptibility, Antenna Port, Rejection of Undesired Signals, 30 Hz to 20 GHz CS105Conducted Susceptibility, Antenna Port, Cross-Modulation, 30 Hz to20 GHz CS109Conducted Susceptibility, Structure Current, 60 Hz to 100 kHz CS114Conducted Susceptibility, Bulk Cable Injection, 10 kHz to 200 MHz CS115Conducted Susceptibility, Bulk Cable Injection, Impulse Excitation CS116Conducted Susceptibility, Damped Sinusoidal Transients, Cables and Power Leads, 10 kHz to 100 MHz RE101Radiated Emissions, Magnetic Field, 30 Hz to 100 kHz RE102Radiated Emissions, Electric Field, 10 kHz to 18 GHz RE103Radiated Emissions, Antenna Spurious and Harmonic Outputs, 10 kHz to 40 GHz RS101Radiated Susceptibility, Magnetic Field, 30 Hz to 100 kHz RS103Radiated Susceptibility, Electric Field, 2 MHz to 40 GHz RS105Radiated Susceptibility, Transient Electromagnetic Field
