Alimenta disqueteras y adicional al cooler en algunas placas de video Alimenta memoria U otros circuitos 3,3 v Alimenta CD, HDD 12 v motores 5 para circuitos.

Presentación del tema: "Alimenta disqueteras y adicional al cooler en algunas placas de video Alimenta memoria U otros circuitos 3,3 v Alimenta CD, HDD 12 v motores 5 para circuitos."— Transcripción de la presentación:

1

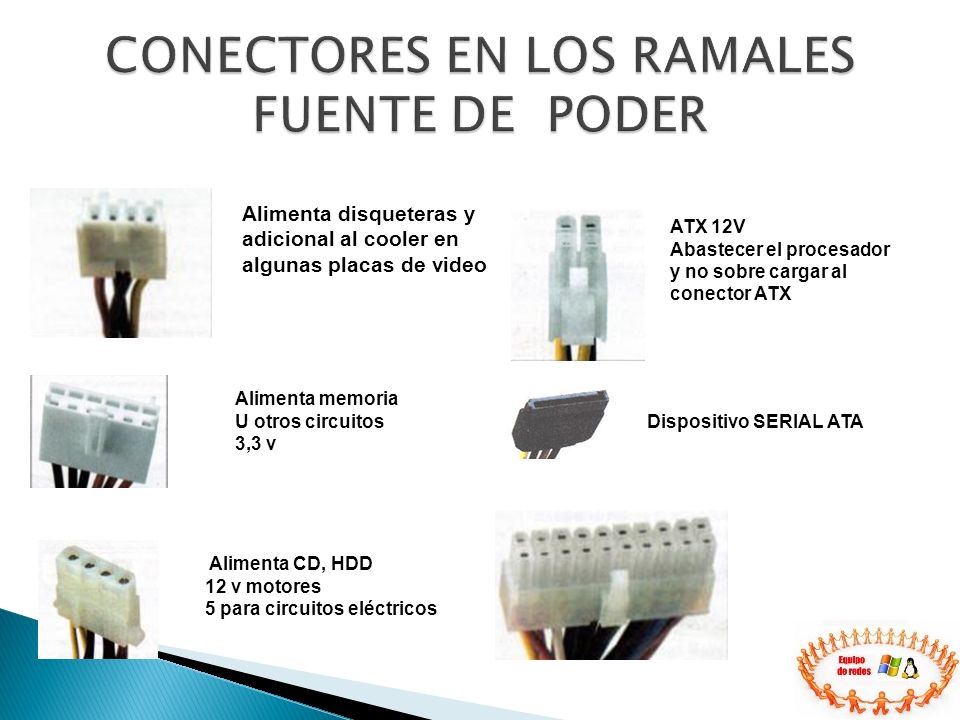

2 Alimenta disqueteras y adicional al cooler en algunas placas de video Alimenta memoria U otros circuitos 3,3 v Alimenta CD, HDD 12 v motores 5 para circuitos eléctricos ATX 12V Abastecer el procesador y no sobre cargar al conector ATX Dispositivo SERIAL ATA

3

4 Chasis es la estructura metálica, donde se conectan los periféricos del computador

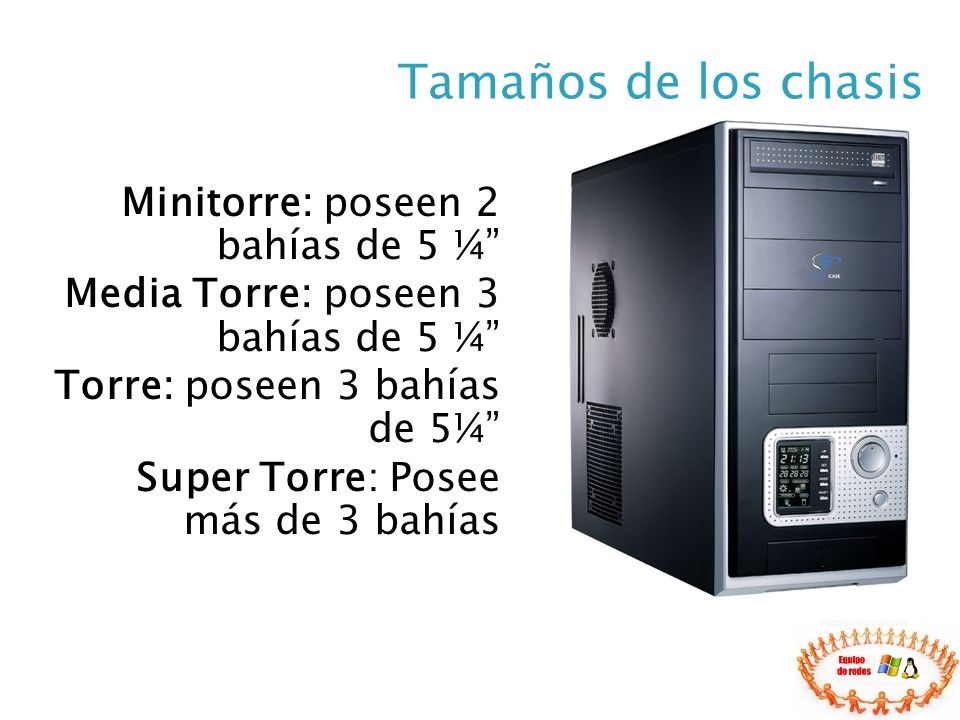

5 Minitorre: poseen 2 bahías de 5 ¼” Media Torre: poseen 3 bahías de 5 ¼” Torre: poseen 3 bahías de 5¼” Super Torre: Posee más de 3 bahías

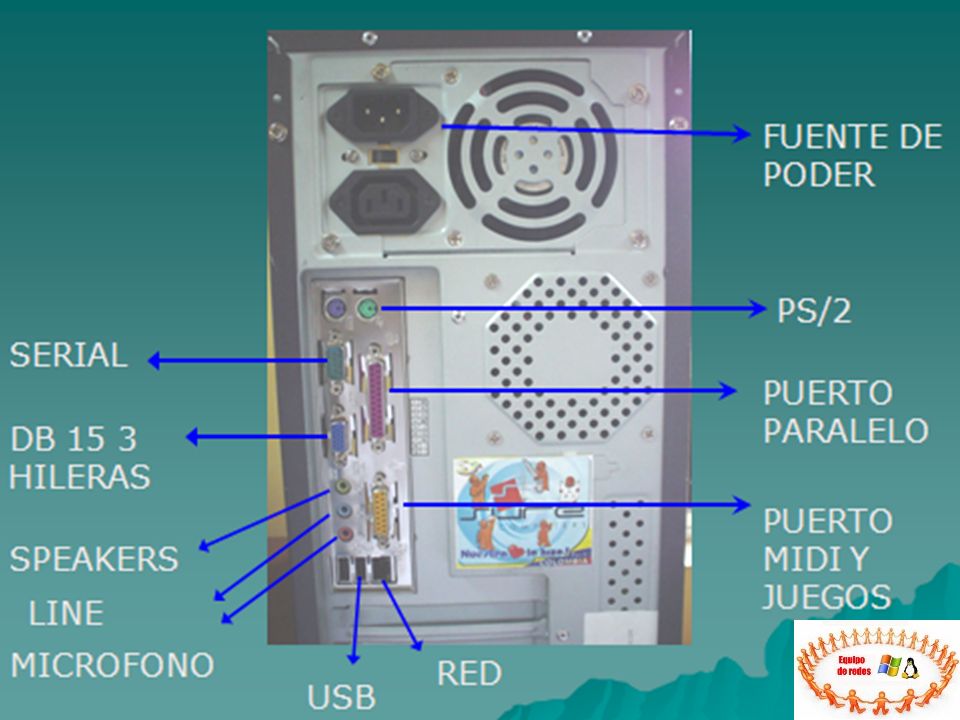

6 Fuente de poder Conector DIN5 Puerto paralelo Puerto de juegos Instrumento MIDI Conector de video Fax MODEM Tarjeta de RED Cable de poder Puerto serial Conector Speaker Micrófono

7

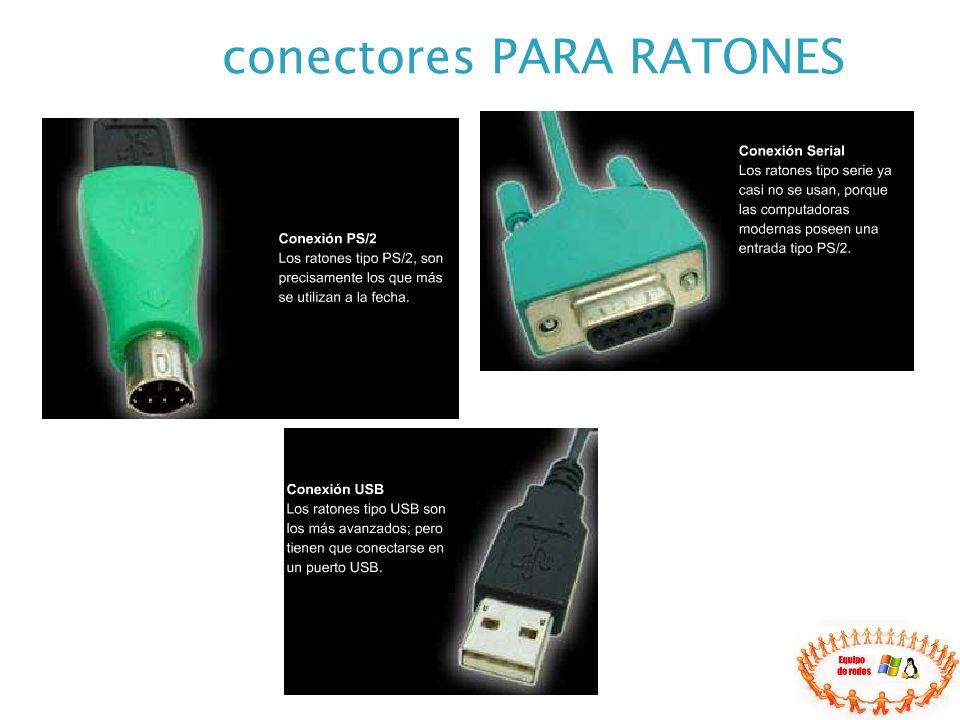

8 DIN 5 MINIDIN O PS2 USB

9

10 Comunicación bit a bit Este tipo de puesto cuenta con dos líneas, una de transmisión y otra de recepción, por donde fluyen los datos en paquetes “seriales” Un puerto serial permite comunicarse con dispositivos de baja velocidad. Es el puerto de más lento desempeño

11

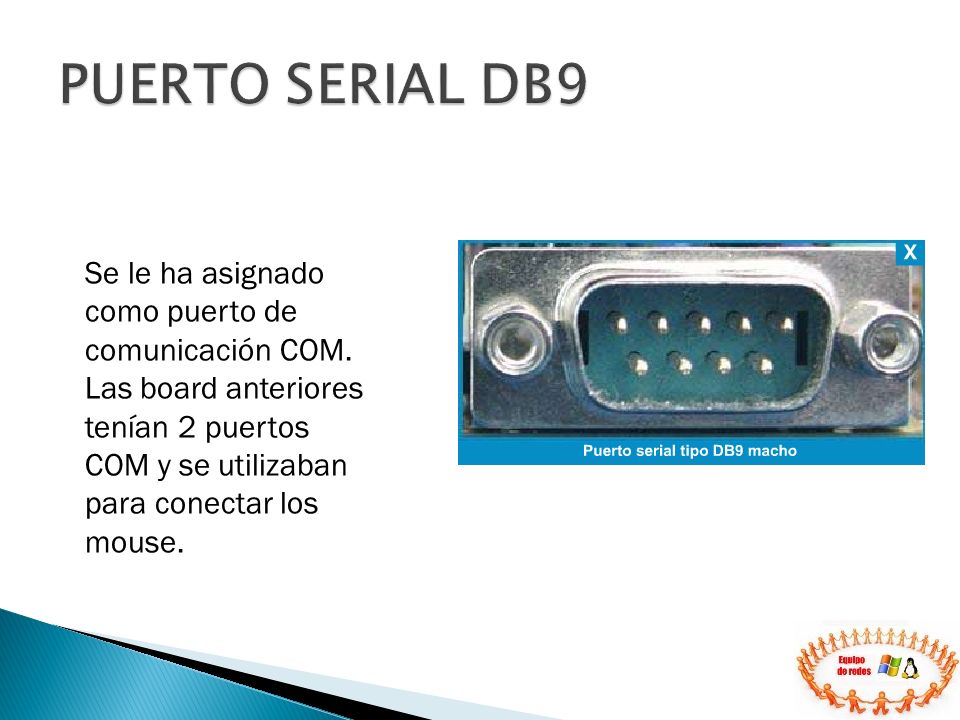

12 Se le ha asignado como puerto de comunicación COM. Las board anteriores tenían 2 puertos COM y se utilizaban para conectar los mouse.

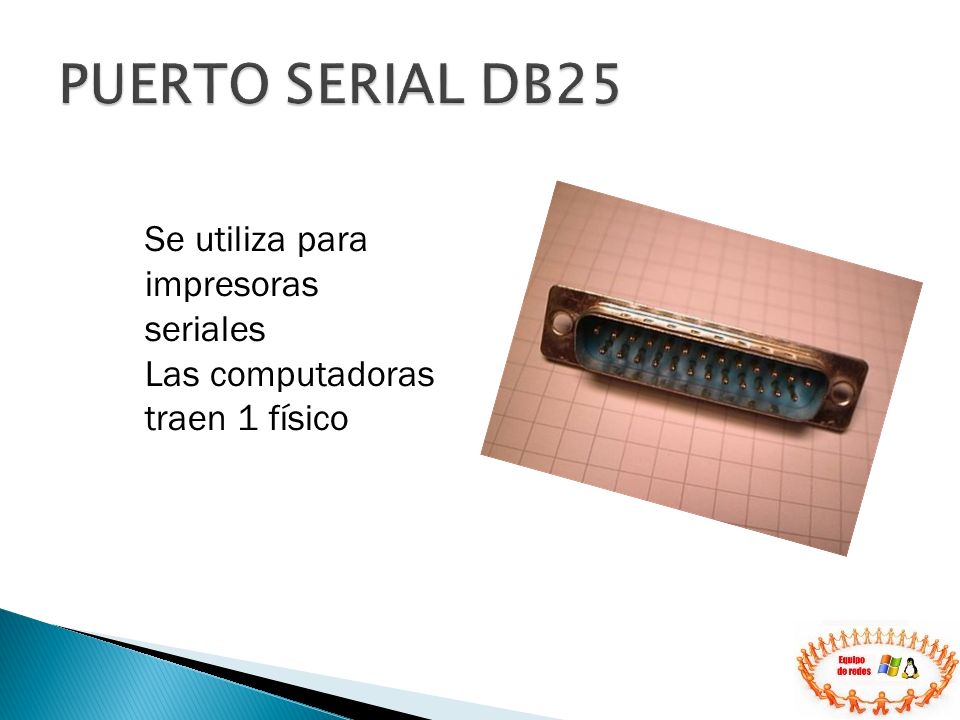

13 Se utiliza para impresoras seriales Las computadoras traen 1 físico

14 La información se transmite simultáneamente por ocho líneas. Esto permite que la computadora alcance una mayor velocidad de comunicación. Se utiliza para impresoras, escáner, discos externos. La frecuencia máxima con que un puerto paralelo y un puerto serial transfieren datos, es de 8Mhz. Pero ambos están siendo desplazados por el estándar USB. La comunicación se realiza byte a byte

15

16 Se puede conectar: impresoras paralelas, scanner externos, zip drive, super disk, etc

17 Se utiliza para las palancas de juegos

18 Monitores de alta resolucion es el único puerto con 3 líneas de contacto.

19 Monitores de baja resolución. Son muy antiguos.

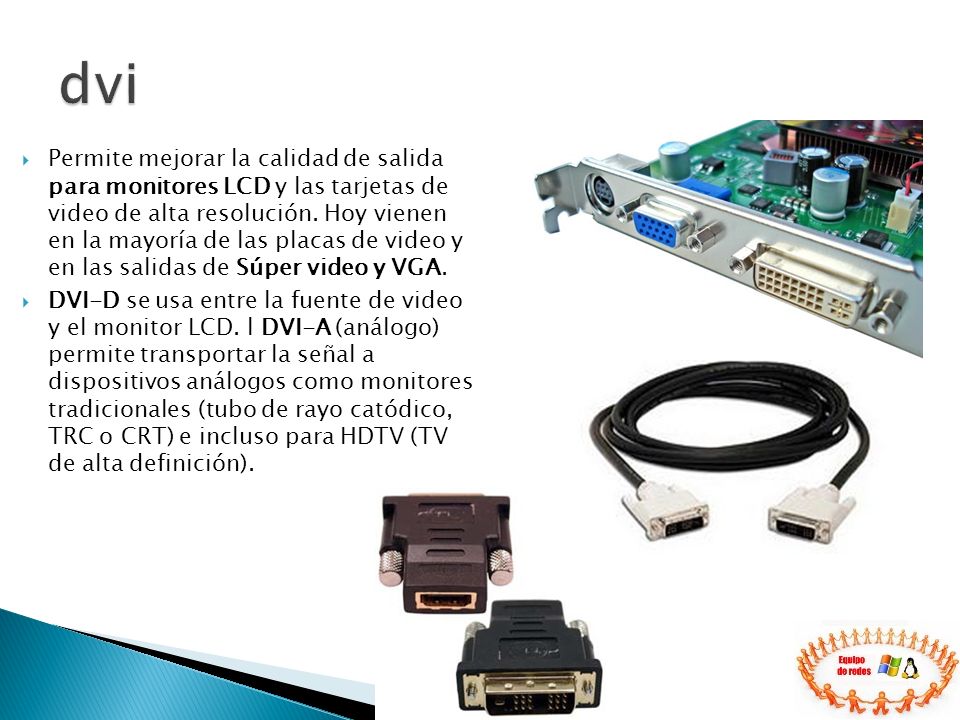

20  Permite mejorar la calidad de salida para monitores LCD y las tarjetas de video de alta resolución. Hoy vienen en la mayoría de las placas de video y en las salidas de Súper video y VGA.  DVI-D se usa entre la fuente de video y el monitor LCD. l DVI-A (análogo) permite transportar la señal a dispositivos análogos como monitores tradicionales (tubo de rayo catódico, TRC o CRT) e incluso para HDTV (TV de alta definición).

21 Hay varios tipos de conectores, dependiendo de los tipos de señal que sean capaces de transmitir: Los tipos, que se pueden ver en la imagen superior, son tres: DVI-D transmite sólo digital. DVI-A transmite sólo analógica. DVI-I transmite tanto señal digital como analógica. A su vez, los tipos DVI-D y DVI-I pueden ser duales (DL o Dual Link), es decir, que pueden admitir dos enlaces. La señal digital emitida por un conector DVI puede ser reproducida en un aparato con soporte para HDMI mediante un conversor DVI-HDMI como el que podemos ver en la imagen inferior. HDMI

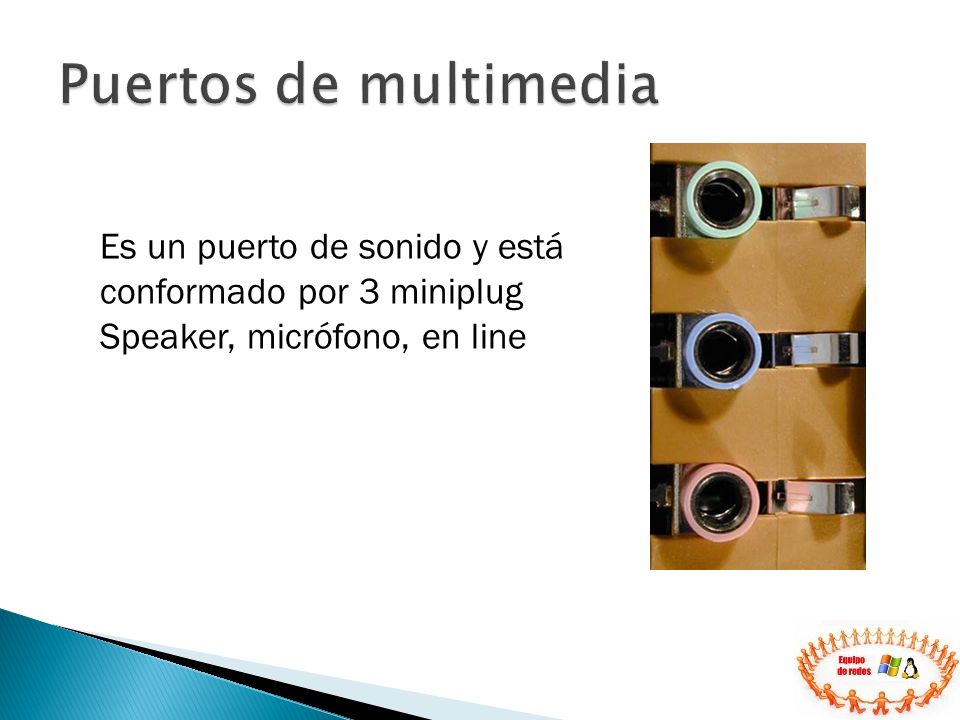

22 Es un puerto de sonido y está conformado por 3 miniplug Speaker, micrófono, en line

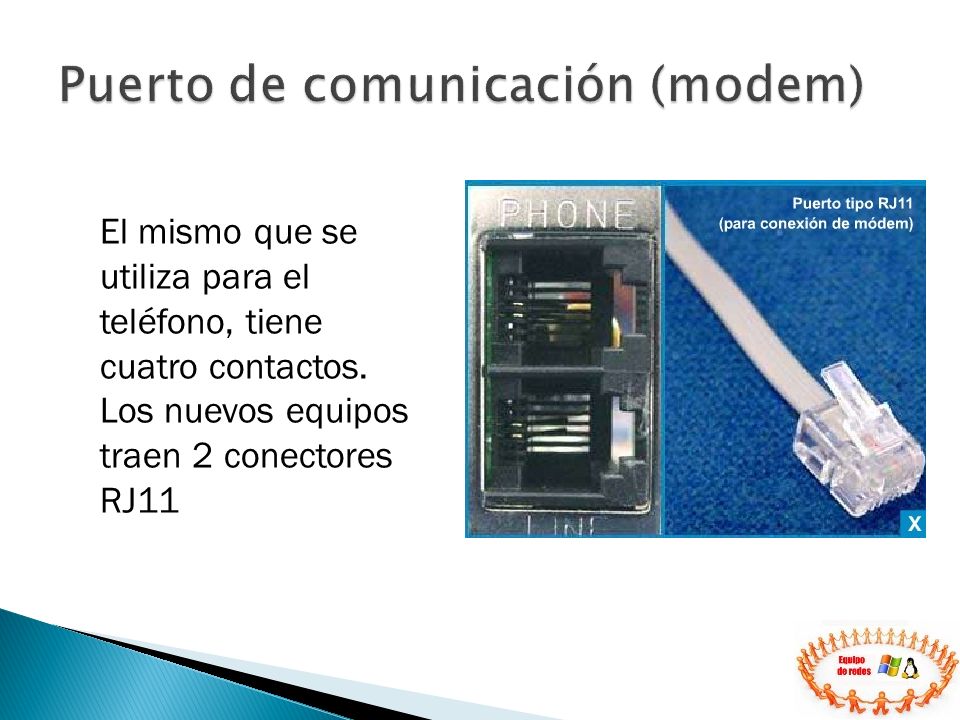

23 El mismo que se utiliza para el teléfono, tiene cuatro contactos. Los nuevos equipos traen 2 conectores RJ11

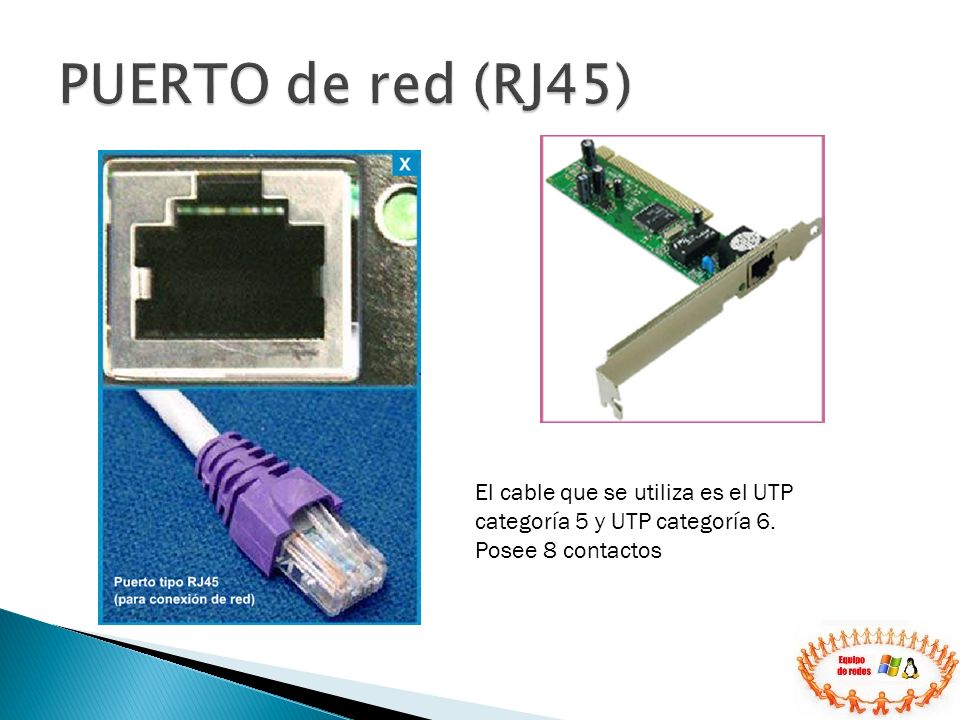

24 El cable que se utiliza es el UTP categoría 5 y UTP categoría 6. Posee 8 contactos

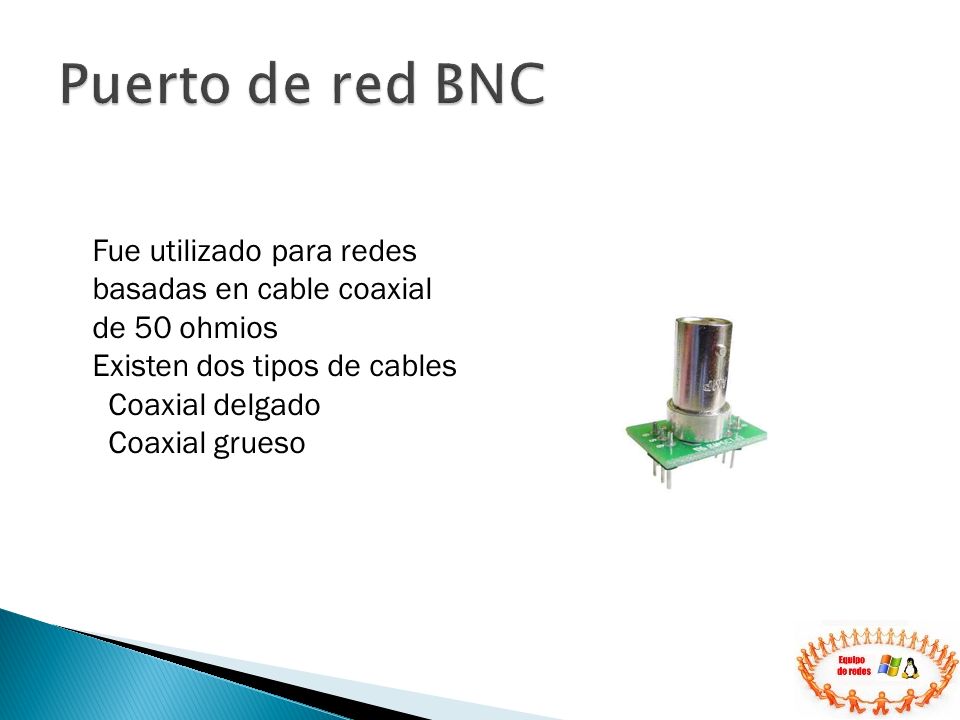

25 Fue utilizado para redes basadas en cable coaxial de 50 ohmios Existen dos tipos de cables Coaxial delgado Coaxial grueso

26 El estándar incluye la transmisión de energía eléctrica al dispositivo conectado. Algunos dispositivos requieren una potencia mínima, así que se pueden conectar varios sin necesitar fuentes de alimentación extra. Permite comunicarse más rápidamente con los elementos externos y mejora el manejo de varios dispositivos a la vez. Transfiere los datos en forma serial Existen dos especificaciones USB 1.0 transmisión 1.5 Mbit/s para teclados ratones, joysticks 12 Mbit/s para otros dispositivos USB 2.0 Transmisión de 480 Mbit/s.

27 Es un estándar multiplataforma para entrada/salida de datos en serie a gran velocidad muy utilizada para audio y vídeo digital. Suele utilizarse para la interconexión de dispositivos digitales como cámaras digitales y videocámaras a ordenadores. Existen dos versiones: FireWire 400: tiene un ancho de banda de 400 Mbit/s, 30 veces mayor que el USB 1.1 y similar a la del USB 2.0, que alcanza los 480.Mbit/s FireWire 800 ó FireWire 2: duplica la velocidad del FireWire 400.
