LA TECTÓNICA DE PLACAS Por: Antonio Aguilera y Manuel Murcia.

Presentación del tema: "LA TECTÓNICA DE PLACAS Por: Antonio Aguilera y Manuel Murcia."— Transcripción de la presentación:

1 LA TECTÓNICA DE PLACAS Por: Antonio Aguilera y Manuel Murcia

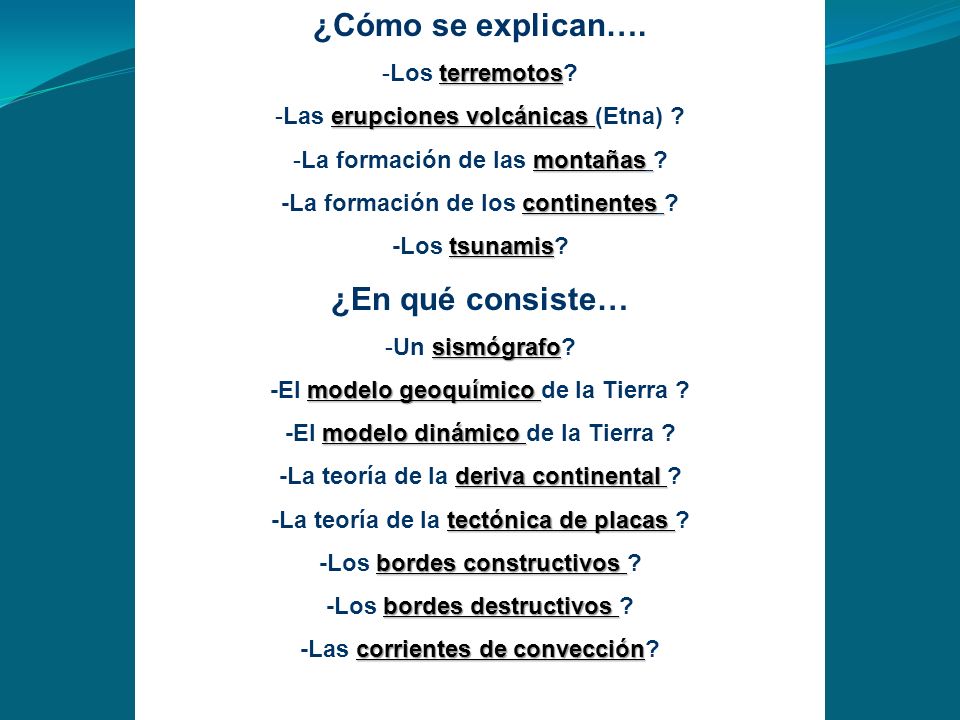

2 ¿Cómo se explican…. terremotos -Los terremotos? erupciones volcánicas -Las erupciones volcánicas (Etna) ? montañas -La formación de las montañas ? continentes -La formación de los continentes ? tsunamis -Los tsunamis? ¿En qué consiste… sismógrafo -Un sismógrafo? modelo geoquímico -El modelo geoquímico de la Tierra ? modelo dinámico -El modelo dinámico de la Tierra ? deriva continental -La teoría de la deriva continental ? tectónica de placas -La teoría de la tectónica de placas ? bordes constructivos -Los bordes constructivos ? bordes destructivos -Los bordes destructivos ? corrientes de convección -Las corrientes de convección?

3 ESTRUCTURA INTERNA DE LA TIERRA Conocer el interior de la Tierra, su estructura y su composición, no es una tarea fácil. Los métodos directos sólo permiten conocer una mínima parte de nuestro planeta: Unos 15 Km de los 6371 km que hay hasta el centro de la Tierra.

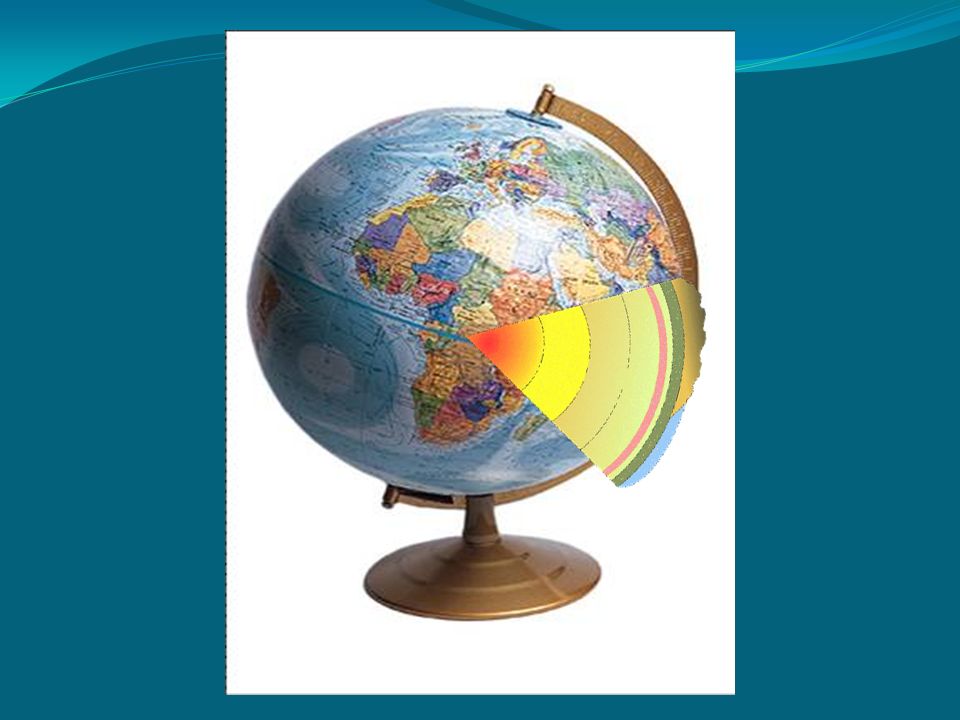

4

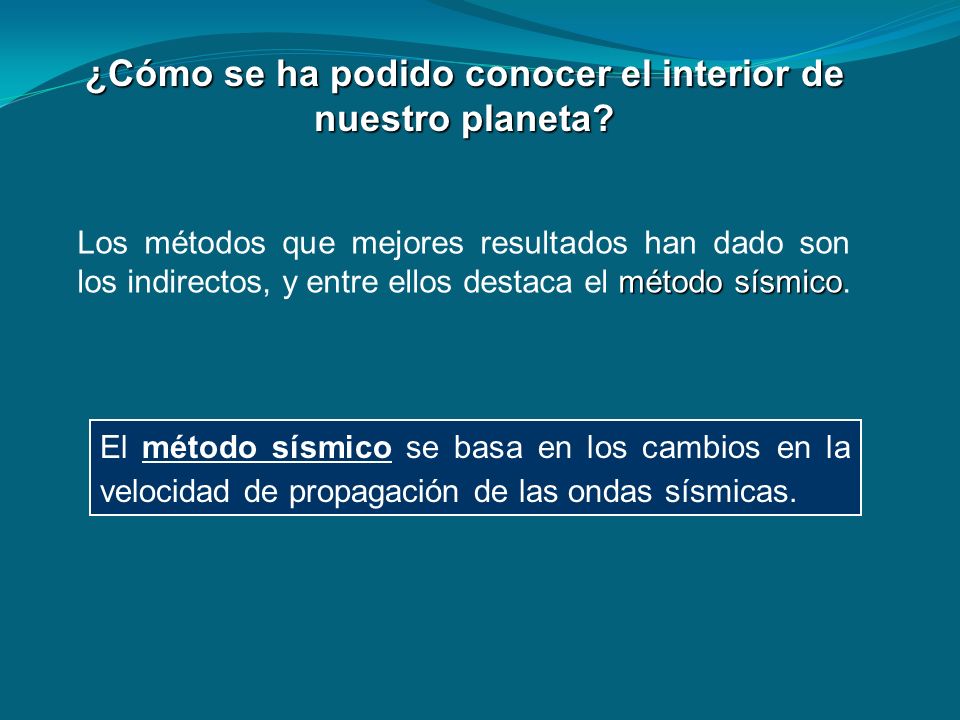

5 Los métodos que mejores resultados han dado son los indirectos, y entre ellos destaca el m mm método sísmico. ¿Cómo se ha podido conocer el interior de nuestro planeta? El método sísmico se basa en los cambios en la velocidad de propagación de las ondas sísmicas.

6 Es como si corriéramos por diversos medios… Si lo hacemos por ARENA llevaremos una velocidad distinta a la que tendríamos si lo hiciéramos por una ACERA o por AGUA… Las ondas varían su velocidad al atravesar medios de distinta composición química o cuando tienen un estado de agregación diferente: sólido, fluido, líquido. La representación gráfica de la velocidad de propagación es lo que llamamos sismograma. Estos son realizados por los sismógrafos. sismógrafos Velocidad (m/s)

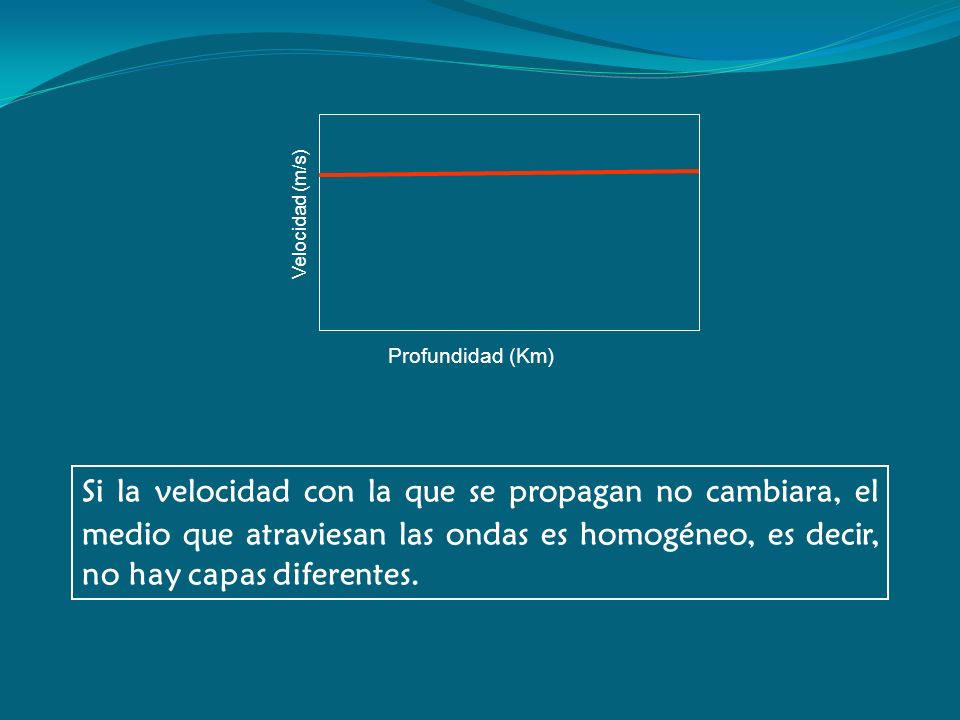

7 Si la velocidad con la que se propagan no cambiara, el medio que atraviesan las ondas es homogéneo, es decir, no hay capas diferentes. Velocidad (m/s) Profundidad (Km)

8 Los terremotos emiten ondas sísmicas (vibraciones) que se transmiten por todo el interior de la Tierra. Pueden ser:ondas sísmicas - Ondas P: se transmiten por sólidos y líquidos - Ondas S: sólo se transmiten por sólidos - Ondas L: se transmiten por la superficie terrestre Un tsunami es una ola o grupo de olas de gran energía que setsunami producen a través de un fenómeno extraordinario, normalmente un terremoto de gran magnitud y cuyo hipocentro se encuentra en el lugar adecuado. Fenómenos Naturales

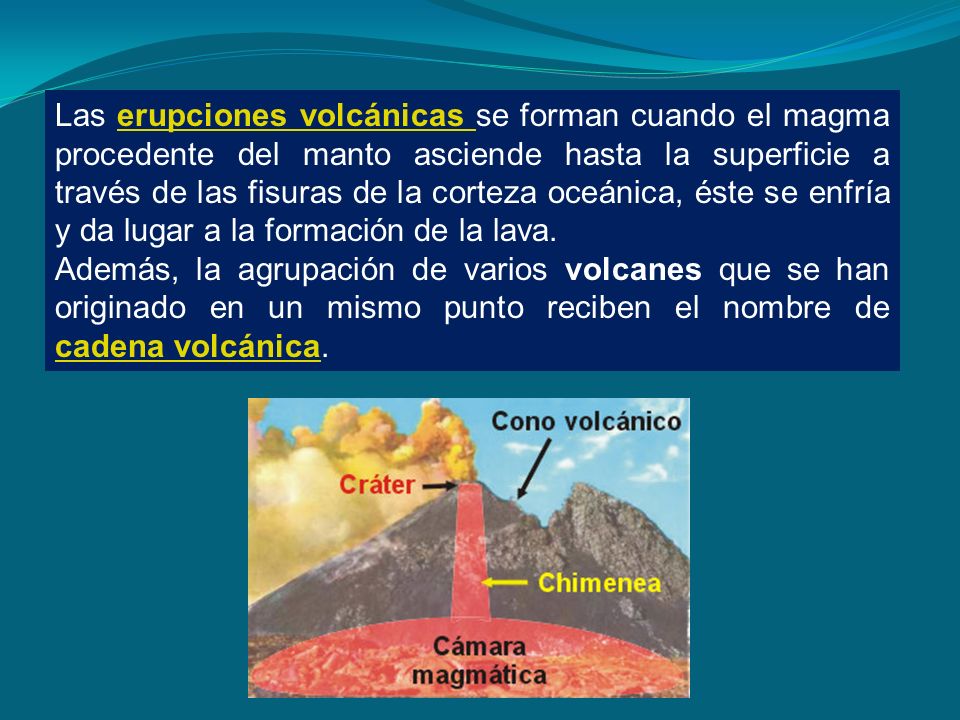

9 Las erupciones volcánicas se forman cuando el magma procedente del manto asciende hasta la superficie a través de las fisuras de la corteza oceánica, éste se enfría y da lugar a la formación de la lava.erupciones volcánicas Además, la agrupación de varios volcanes que se han originado en un mismo punto reciben el nombre de cadena volcánica. cadena volcánica

10 El interior de la Tierra tiene varias capas concéntricas. La estructura de la Tierra puede estudiarse según dos puntos de vista distintos:  ESTRUCTURA GEOQUÍMICA En ella se distinguen 3 capas: CORTEZA, MANTO, NÚCLEO.  ESTRUCTURA DINÁMICA En ella se distinguen 4 capas: LITOSFERA, ASTENOSFERA, MESOSFERA y ENDOSFERA. En esta estructura se basa la Teoría de la Tectónica de placas.

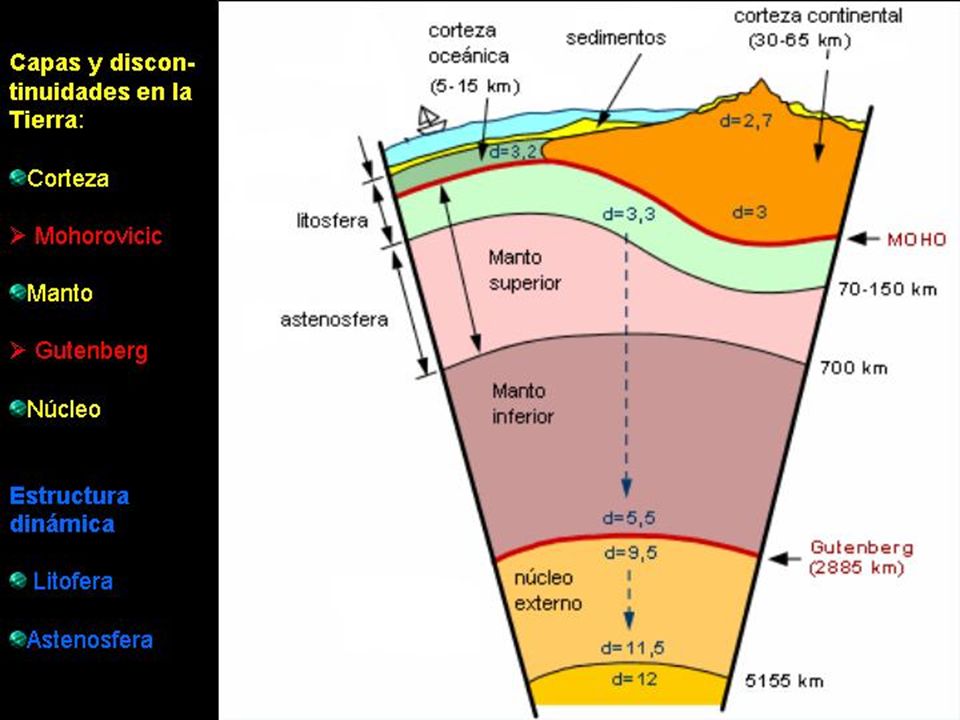

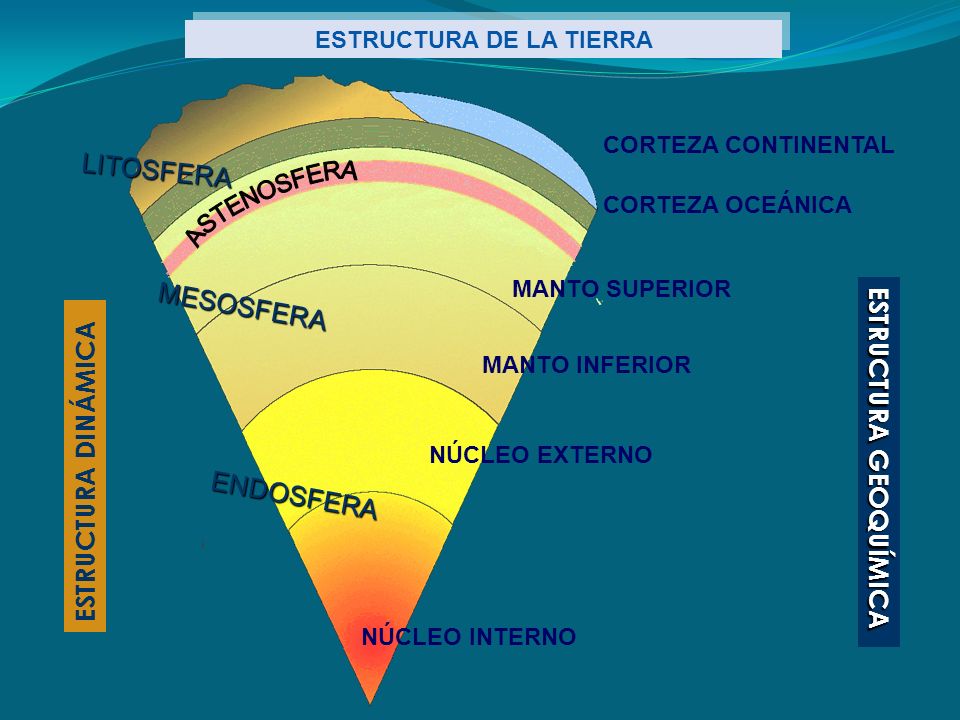

11 LITOSFERA MESOSFERA ENDOSFERA CORTEZA CONTINENTAL CORTEZA OCEÁNICA MANTO SUPERIOR MANTO INFERIOR NÚCLEO EXTERNO NÚCLEO INTERNO ESTRUCTURA DE LA TIERRA E S T R U C T U R A D I N Á M I C A ESTRUCTURA GEOQUÍMICA

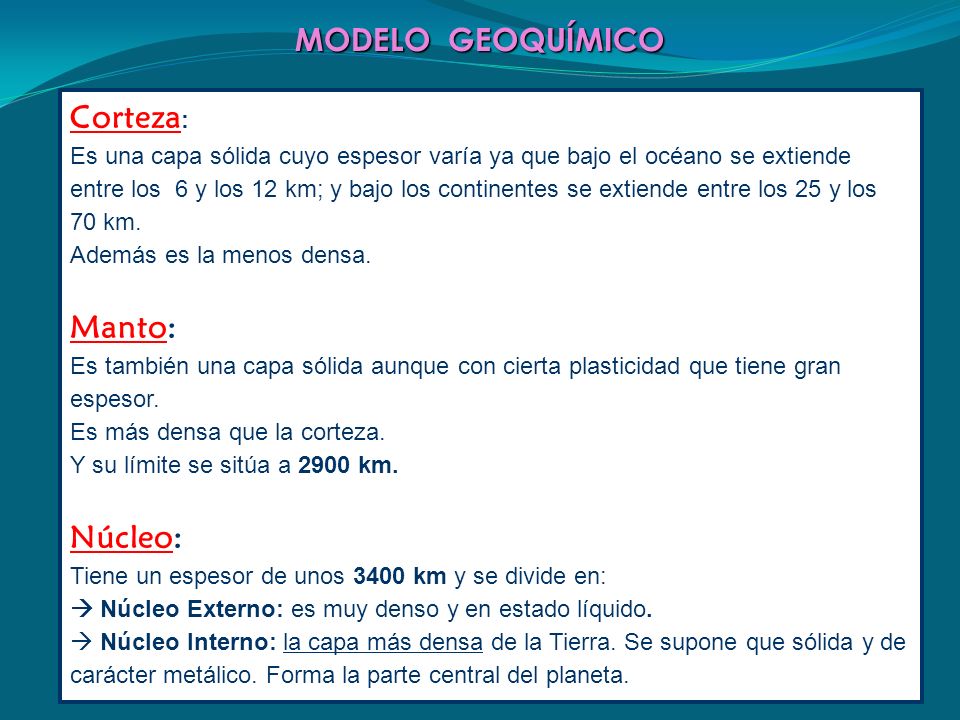

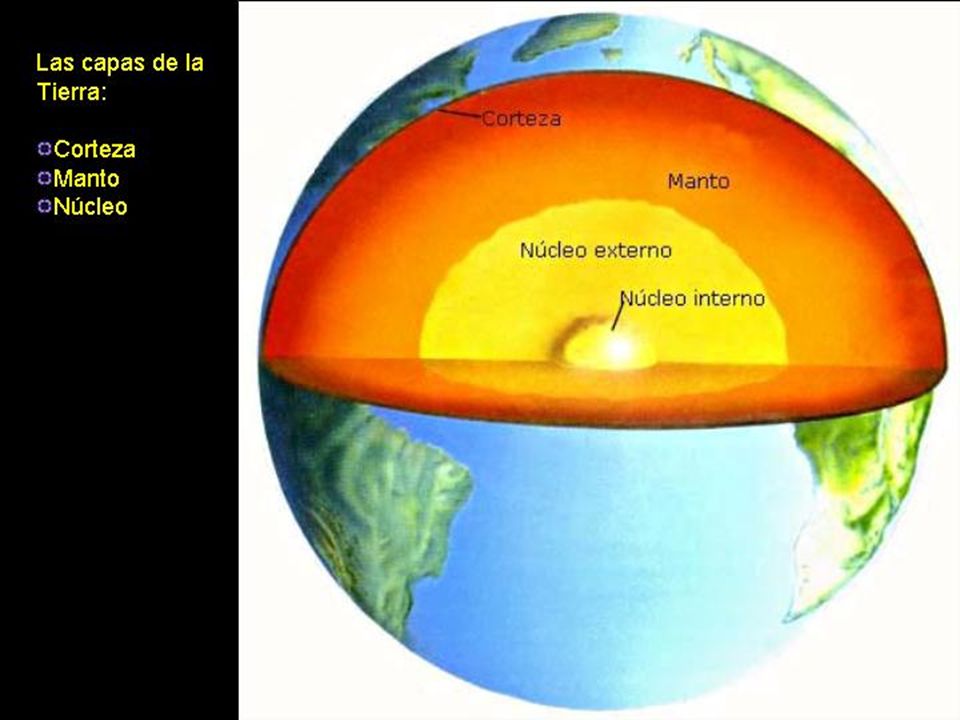

12 Corteza : Es una capa sólida cuyo espesor varía ya que bajo el océano se extiende entre los 6 y los 12 km; y bajo los continentes se extiende entre los 25 y los 70 km. Además es la menos densa. Manto: Es también una capa sólida aunque con cierta plasticidad que tiene gran espesor. Es más densa que la corteza. Y su límite se sitúa a 2900 km. Núcleo: Tiene un espesor de unos 3400 km y se divide en:  Núcleo Externo: es muy denso y en estado líquido.  Núcleo Interno: la capa más densa de la Tierra. Se supone que sólida y de carácter metálico. Forma la parte central del planeta. MODELO GEOQUÍMICO

13

14

15

16

17 Litosfera : Capa rígida que engloba la corteza y parte del manto superior. La litosfera está fragmentada en las placas litosféricas. Su espesor es de unos 100 km. Astenosfera: Capa plástica (parte de las rocas están fundidas). Coincide con el canal de baja velocidad. Se ha descubierto que no es realmente una capa, sino que es discontinua. Mesosfera: Se extiende hasta el límite con el núcleo externo. Endosfera: Comprende el núcleo. MODELO DINÁMICO

18

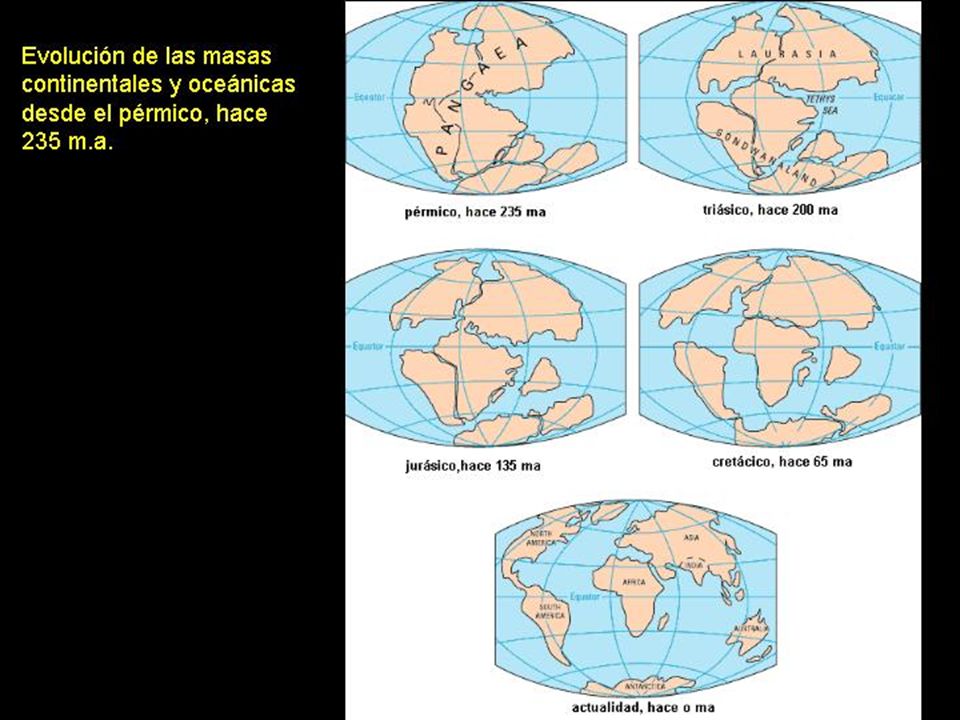

19 LA TEORÍA DE LA DERIVA CONTINENTAL

20

21

22

23

24

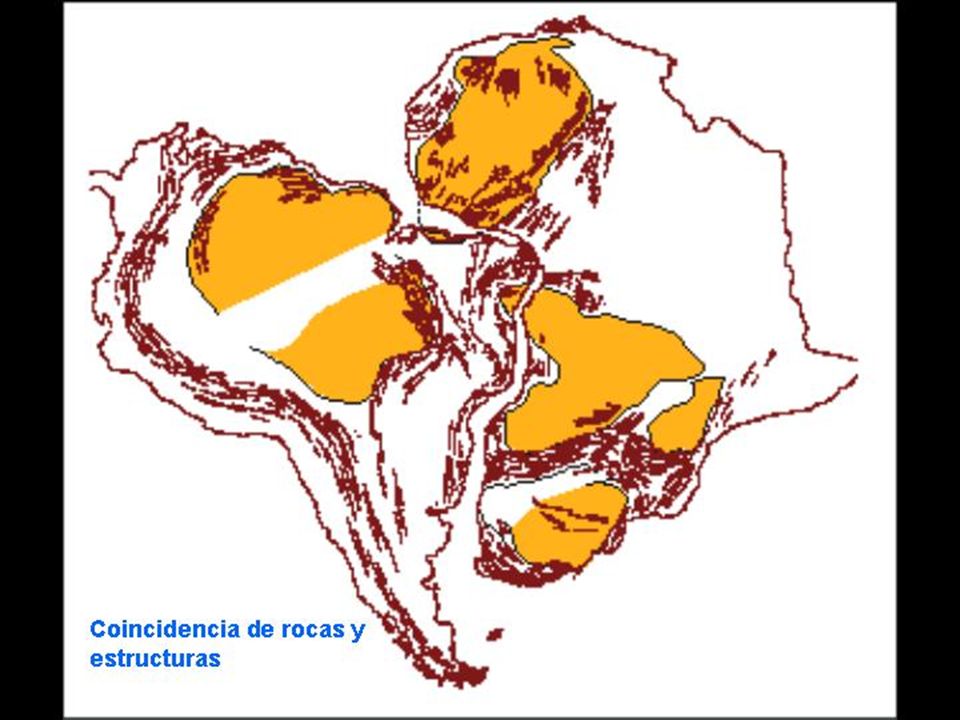

25

26

27

28

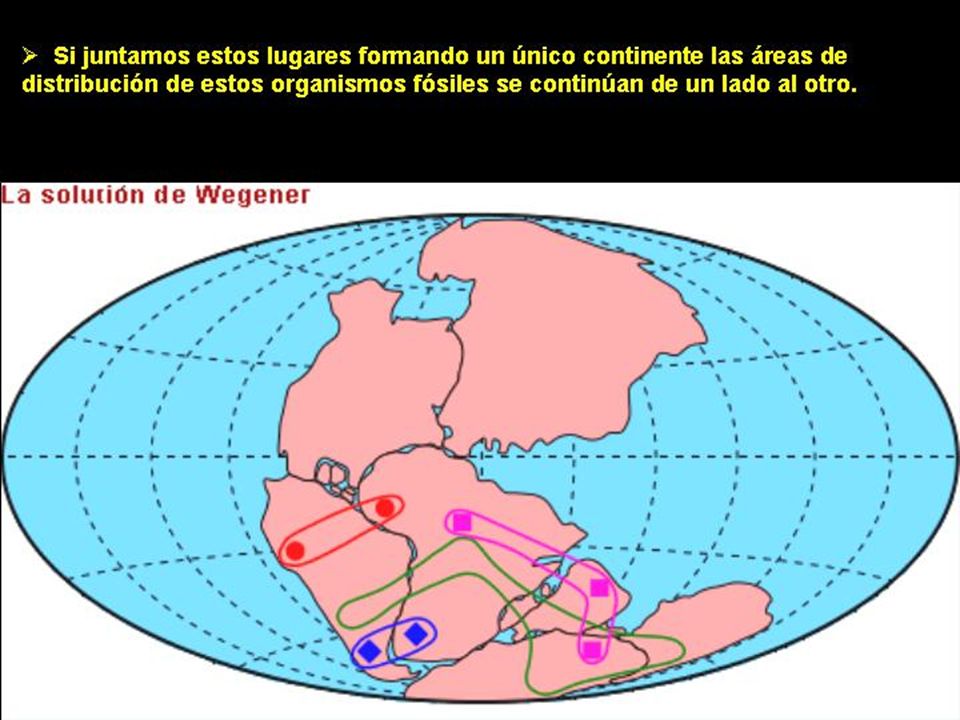

29

30

31

32 LA TEORÍA DE LA TECTÓNICA DE PLACAS

33

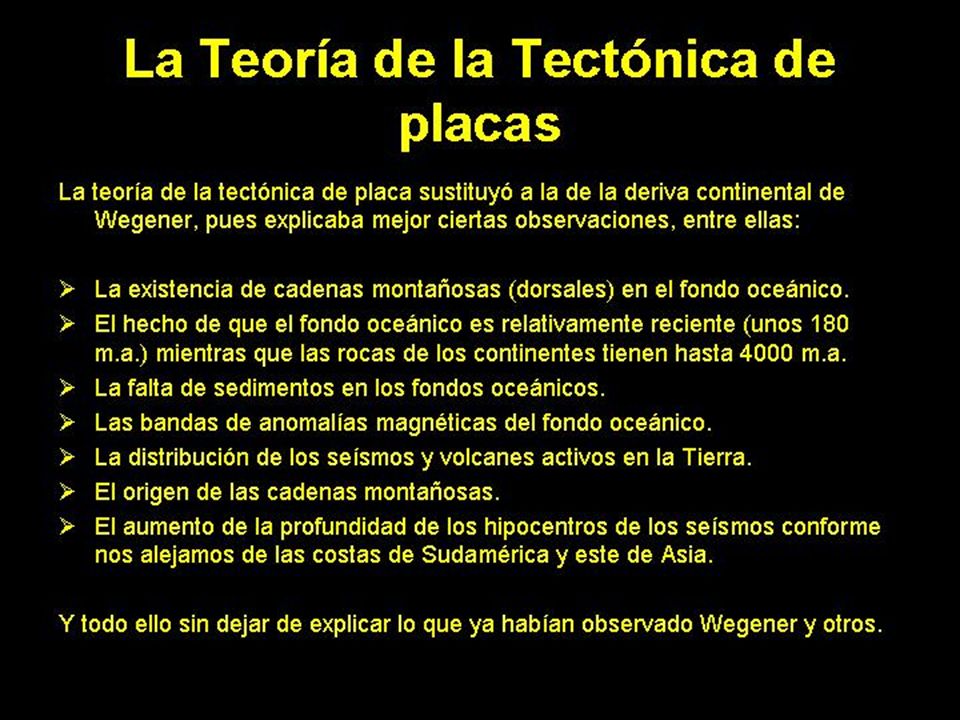

34 Cadenas montañosas en el fondo oceánico

35

36

37

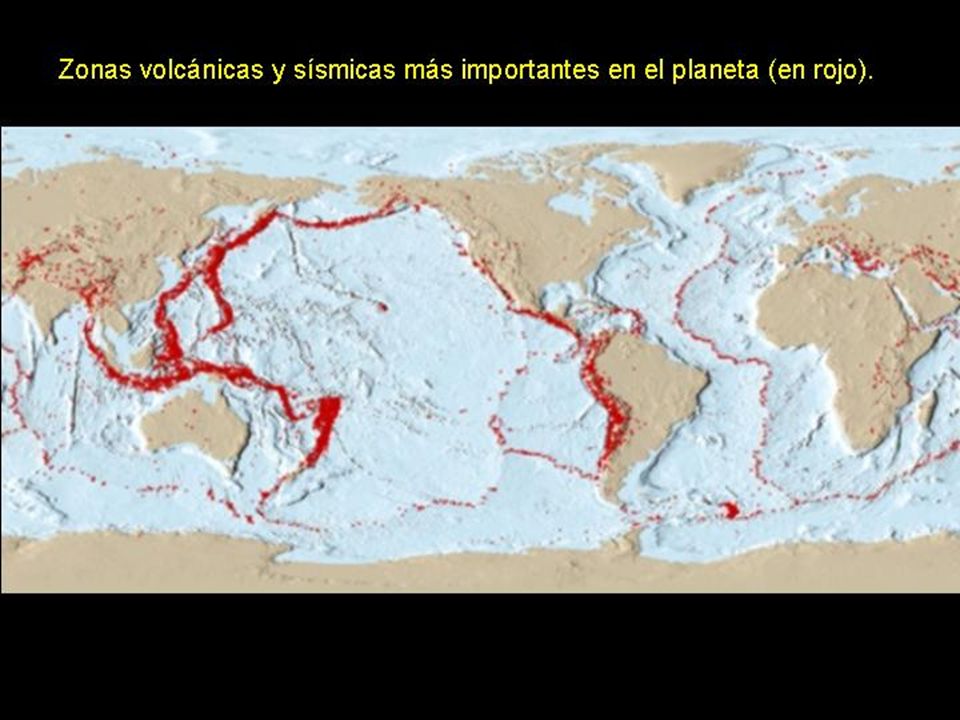

38

39

40

41

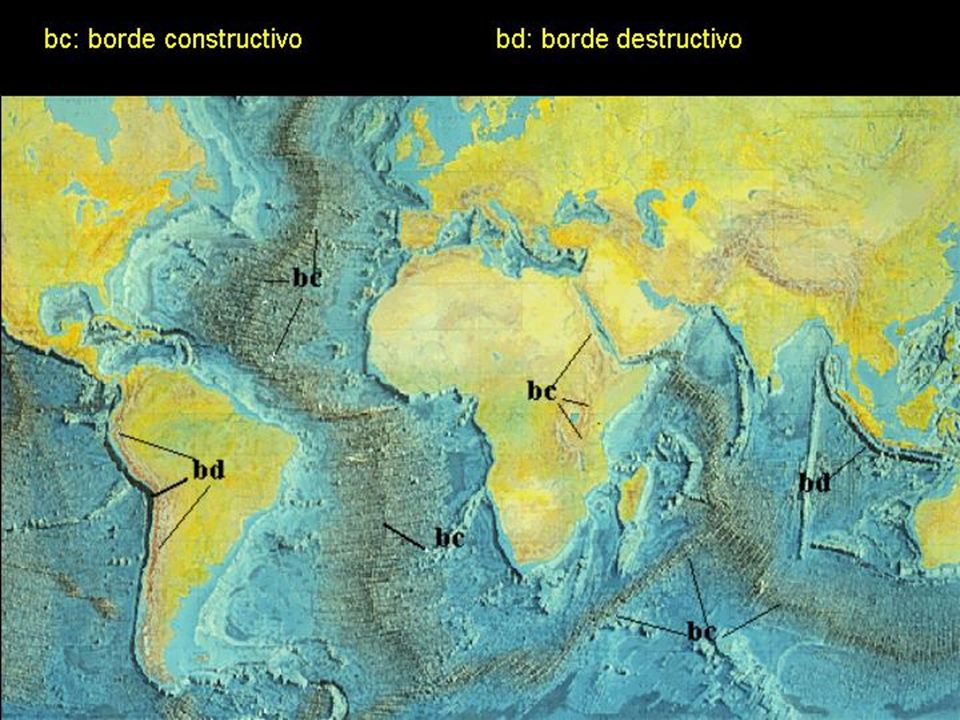

42

43

44

45 Animación

46

47

48

49

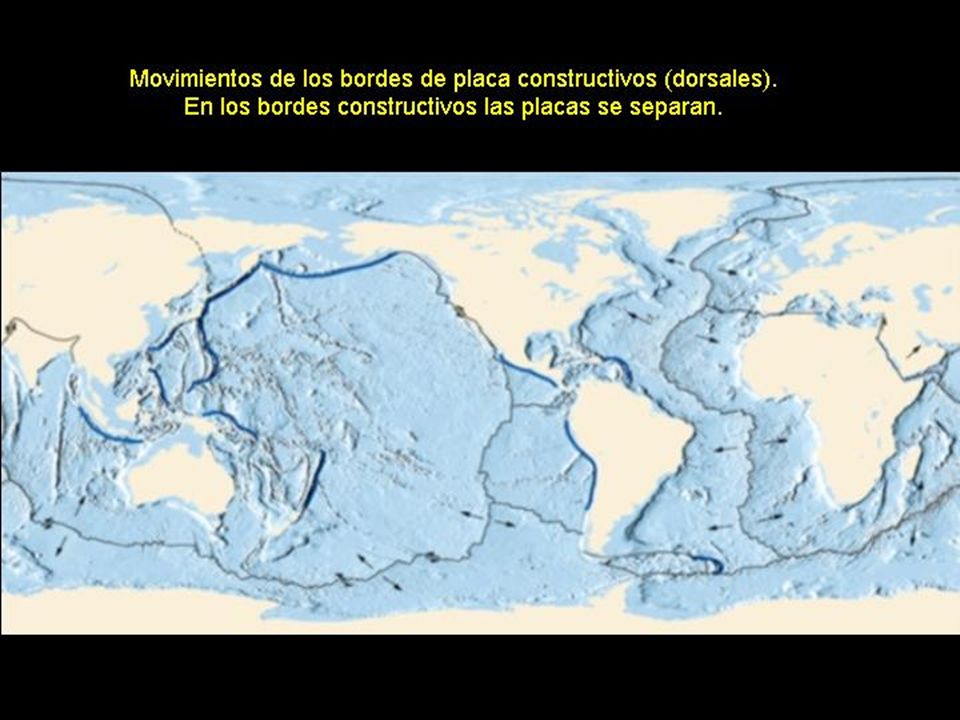

50

51

52

53

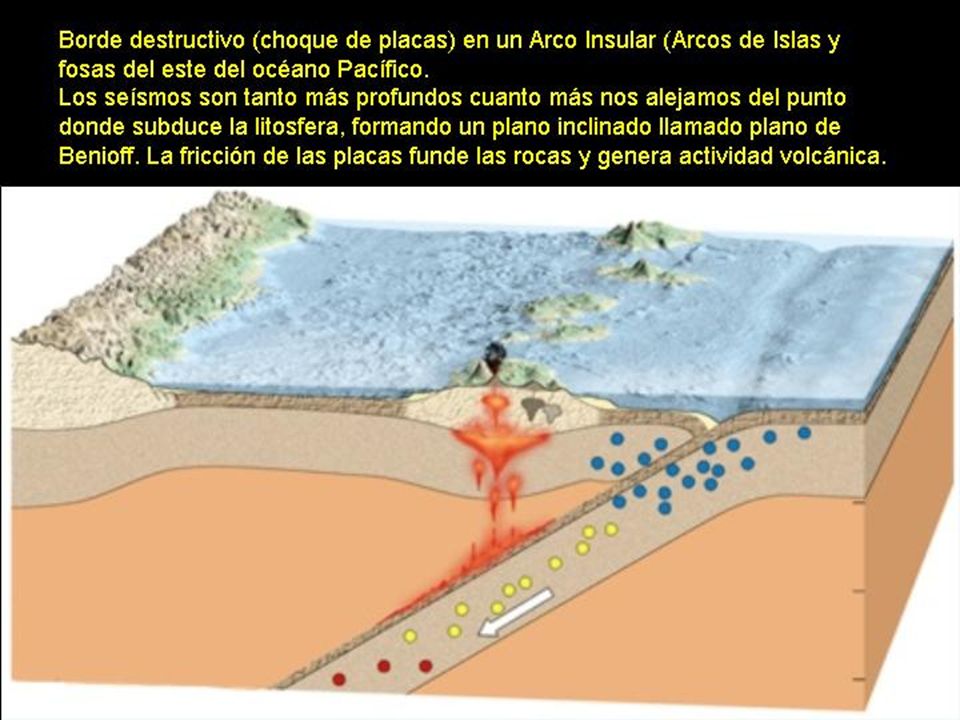

54

55

56

57

58

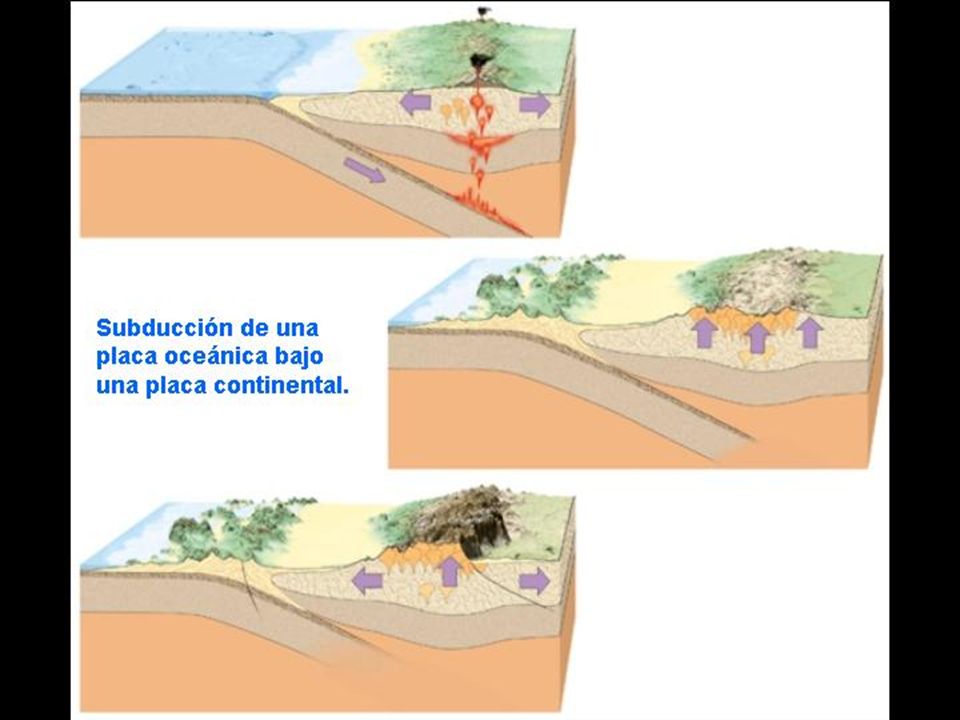

59

60

61

62

63

64

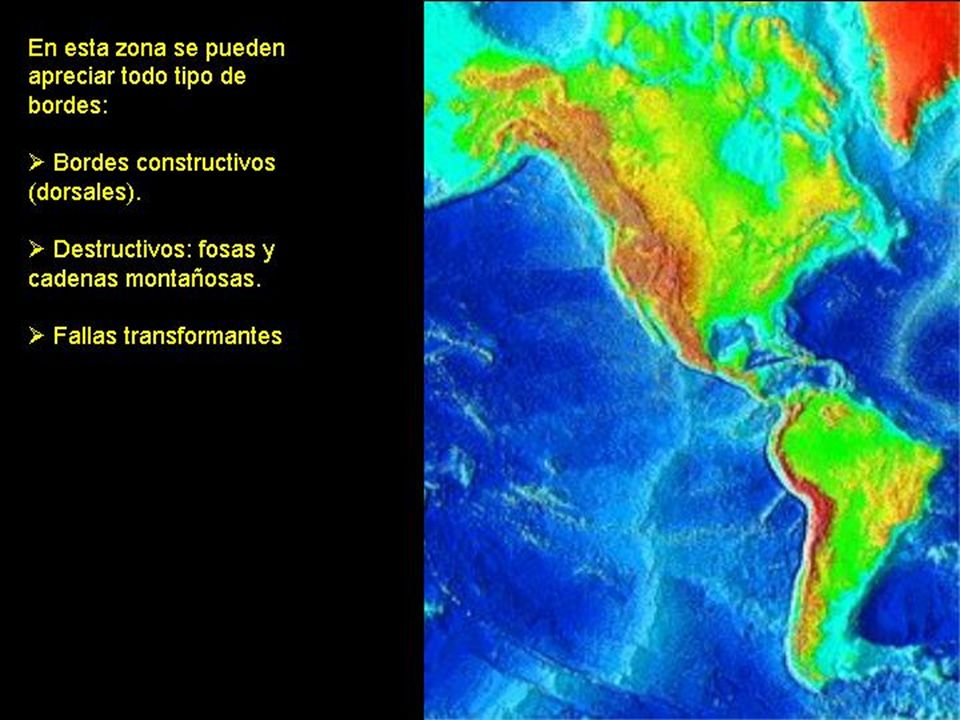

65

66

67

68

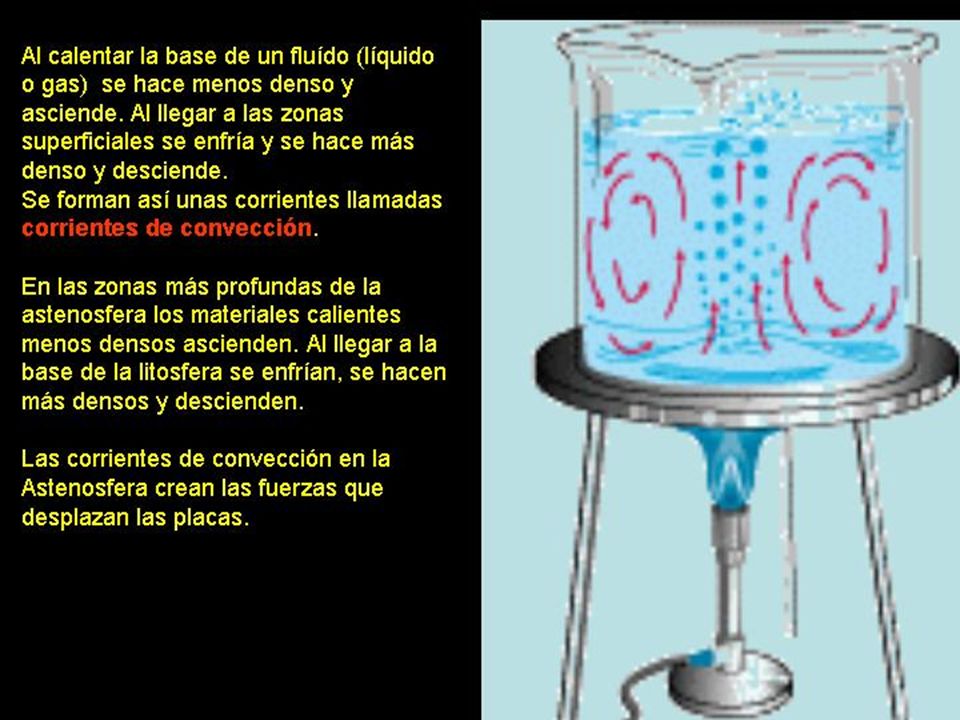

69

70

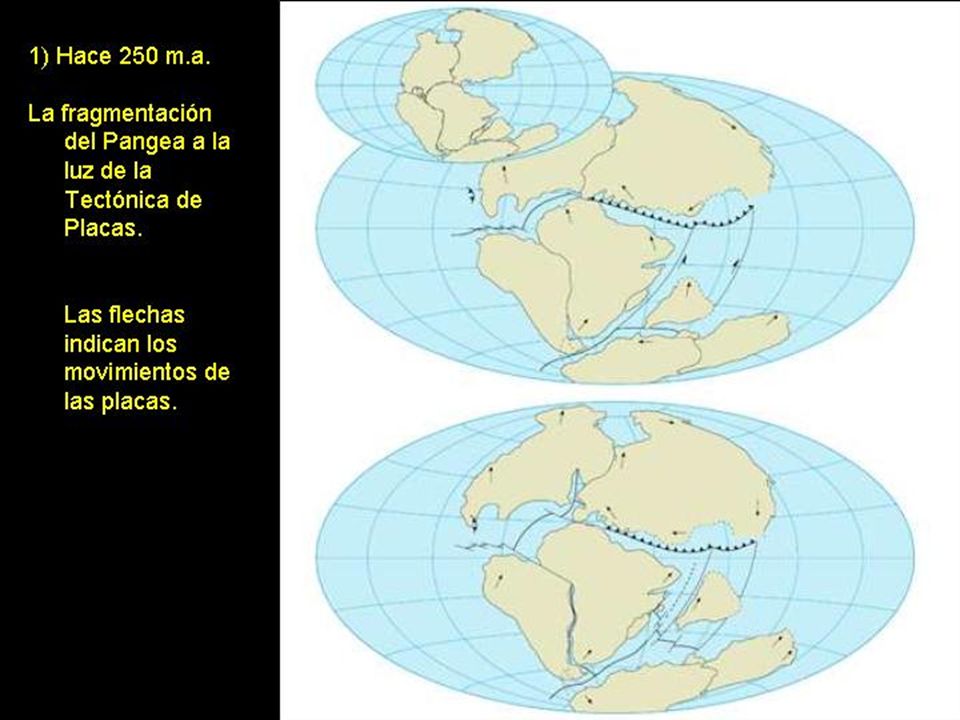

71

72

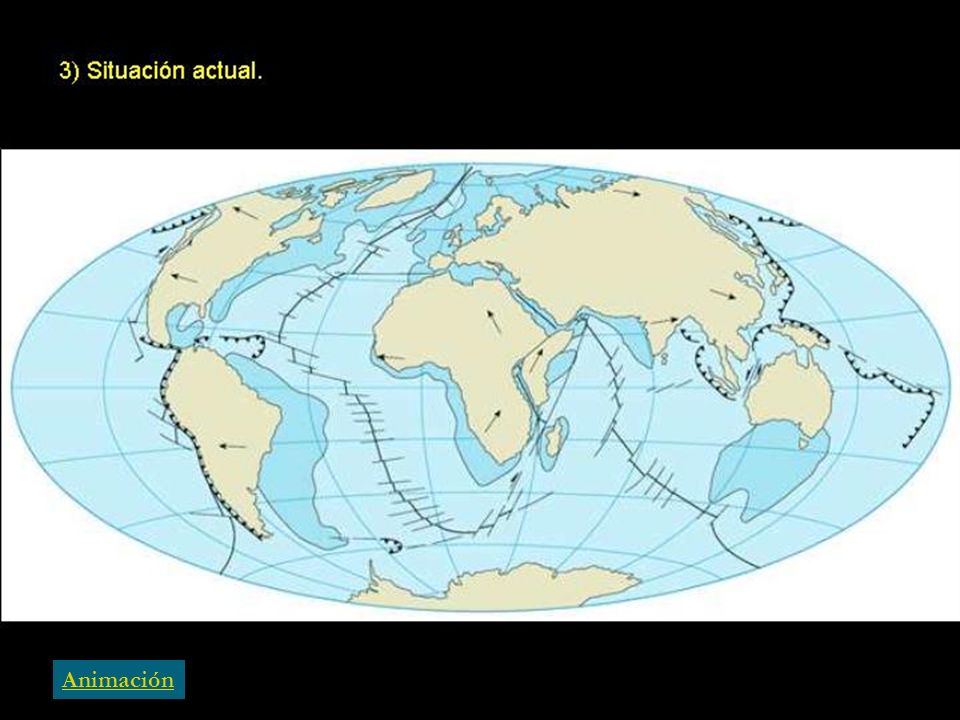

73

74

75
