1 El Gran Colisionador de Hadrones (LHC)

Presentación del tema: "1 El Gran Colisionador de Hadrones (LHC)"— Transcripción de la presentación:

1 1 El Gran Colisionador de Hadrones (LHC)

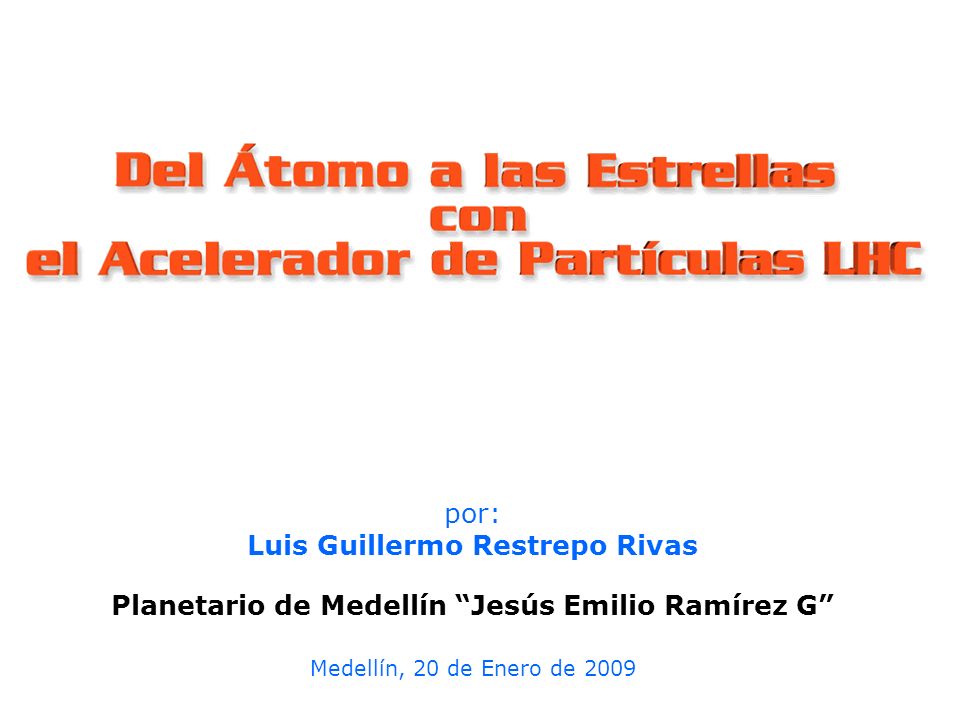

Explorando el Universo de arriba abajo 1 El Gran Colisionador de Hadrones (LHC) por: Luis Guillermo Restrepo Rivas Planetario de Medellín “Jesús Emilio Ramírez G” Medellín, 20 de Enero de 2009

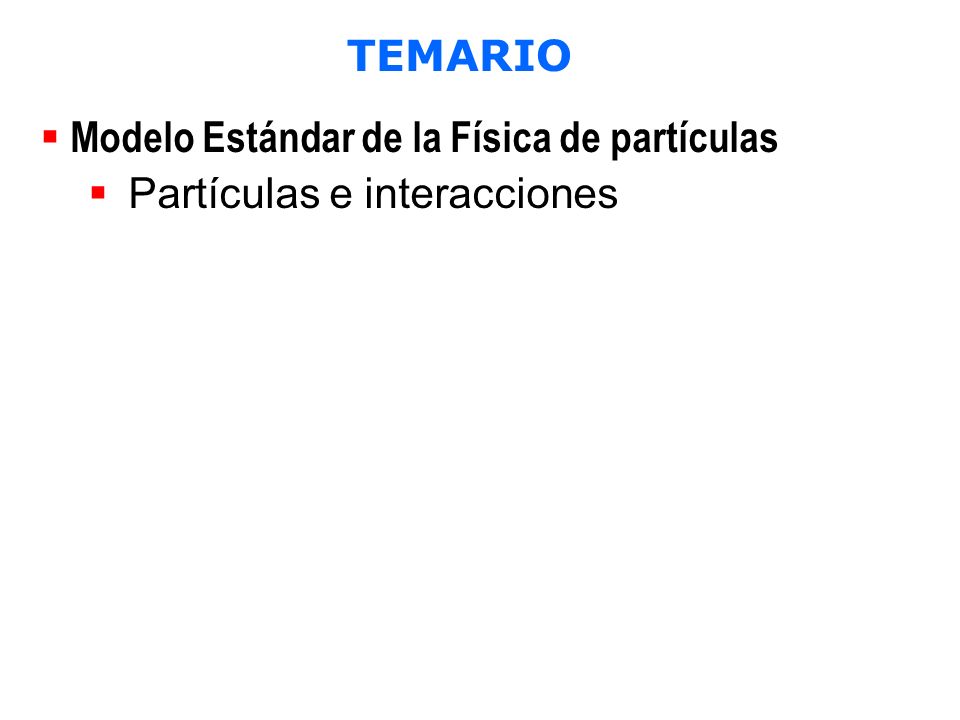

2 TEMARIO Modelo Estándar de la Física de partículas Partículas e interacciones ¿Cómo funciona un aceleradores de partículas? Fundamentos eléctricos y magnéticos El Gran Colisionador de Hadrones: “LHC” Estructura y principales experimentos

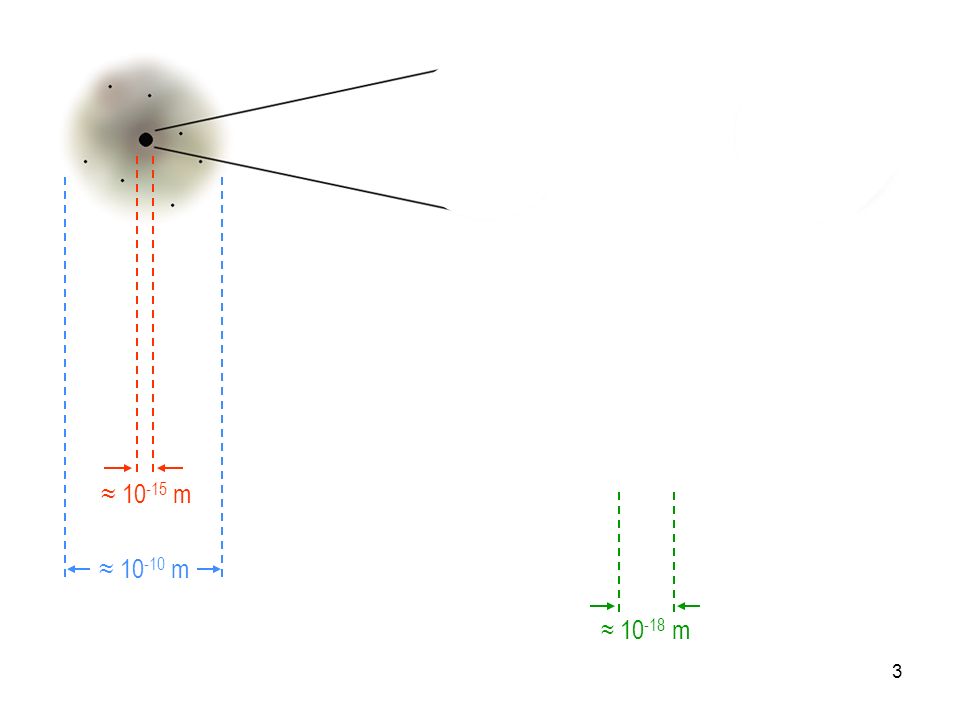

3 ≈ m ≈ m ≈ m

4

5 MODELO ESTÁNDAR RELATIVIDAD

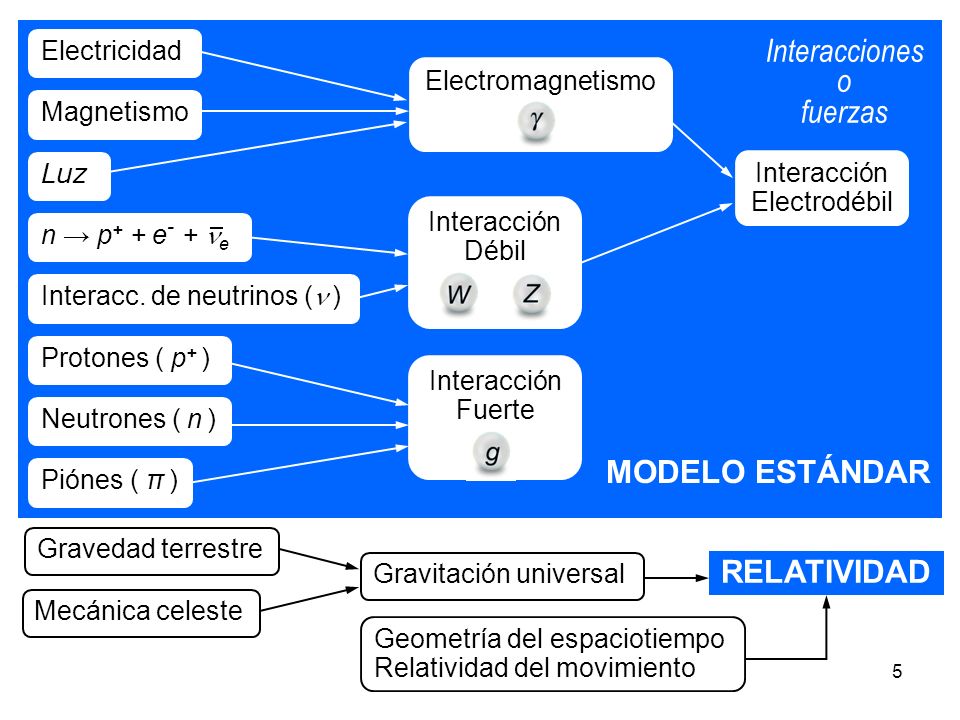

Electricidad Magnetismo Luz Interacciones o fuerzas Electromagnetismo Interacción Electrodébil Interacción Débil n → p+ + e- + e Interacc. de neutrinos ( ) Protones ( p+ ) Neutrones ( n ) Piónes ( π ) Interacción Fuerte MODELO ESTÁNDAR Gravedad terrestre Mecánica celeste Gravitación universal RELATIVIDAD Geometría del espaciotiempo Relatividad del movimiento

6

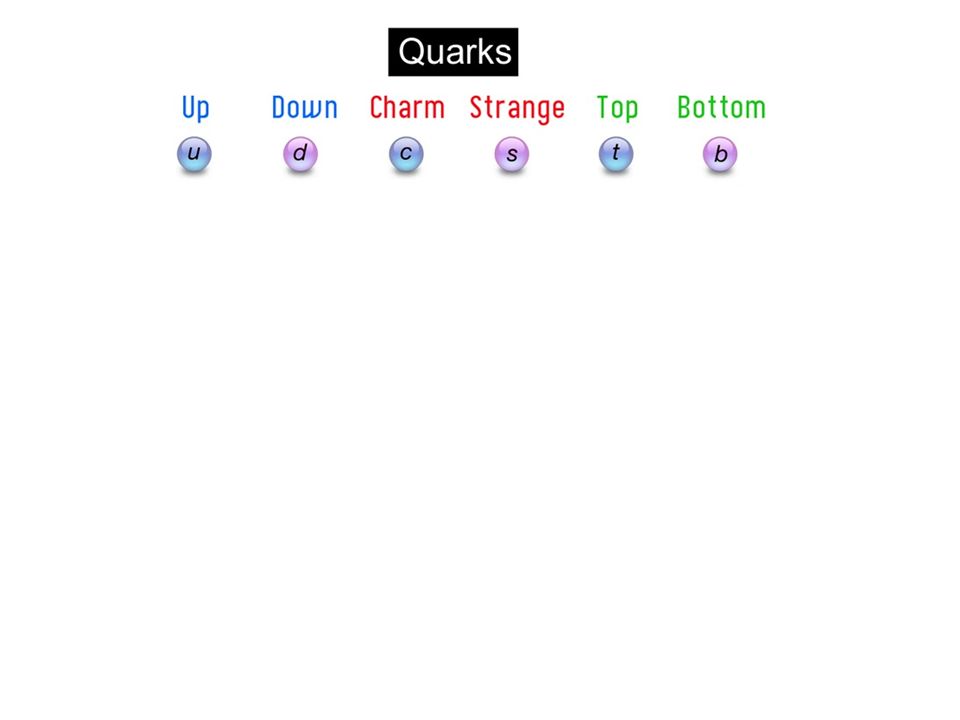

7 quark y antiquark estable

8 TEMARIO Modelo Estándar de la Física de partículas Partículas e interacciones ¿Cómo funciona un aceleradores de partículas? Fundamentos eléctricos y magnéticos El Gran Colisionador de Hadrones: “LHC” Estructura y principales experimentos

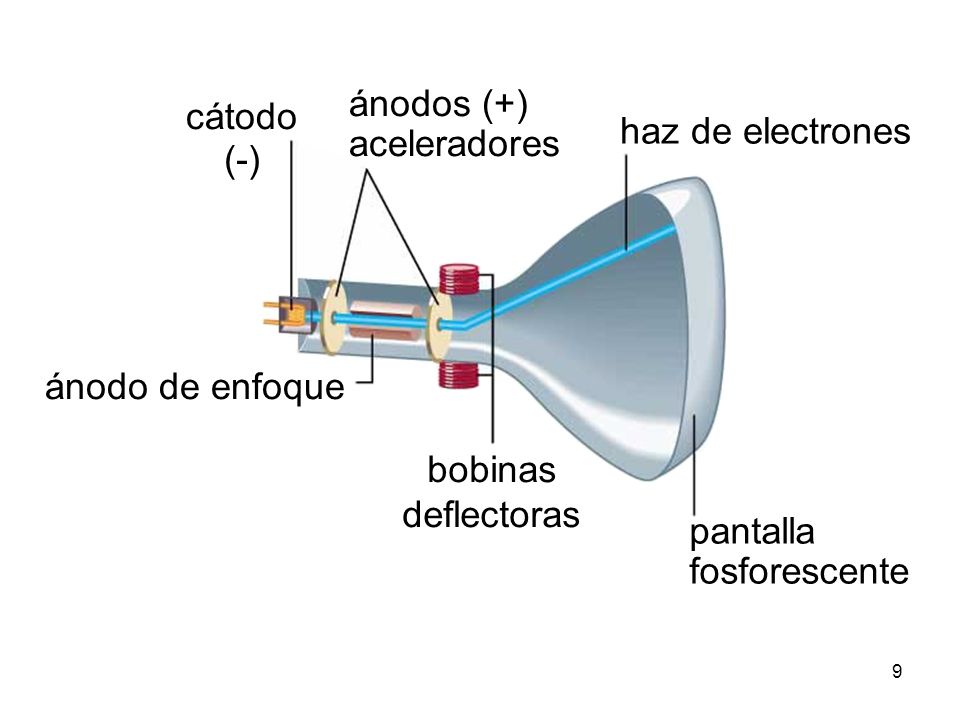

9 ánodos (+) aceleradores cátodo (-) haz de electrones ánodo de enfoque bobinas deflectoras pantalla fosforescente

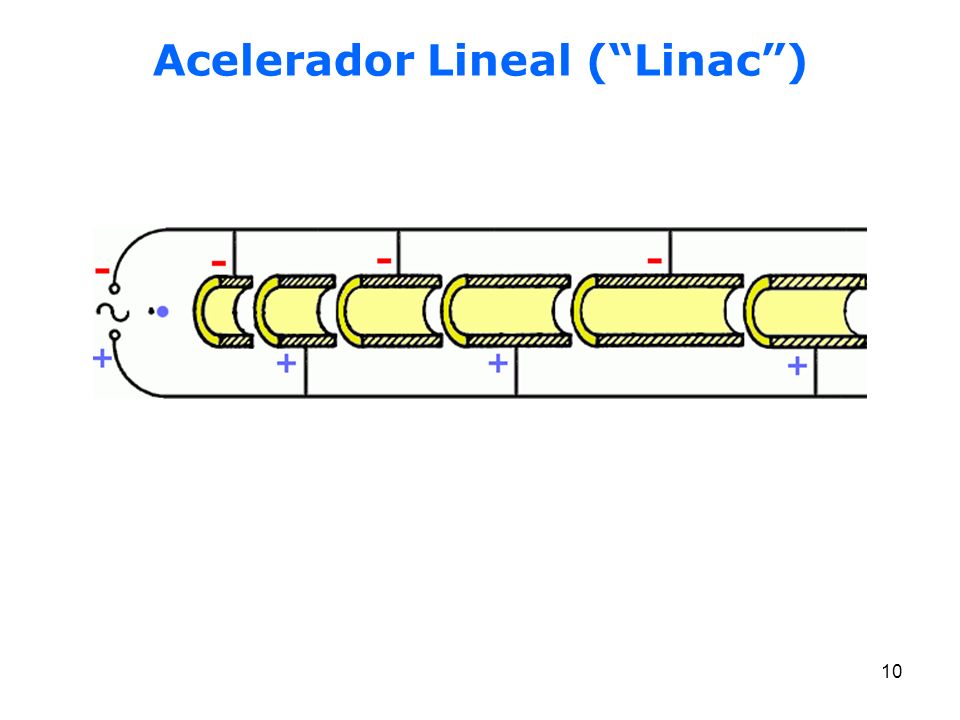

10 Acelerador Lineal (“Linac”)

11 Fuerza de Lorentz V S N B F V B F

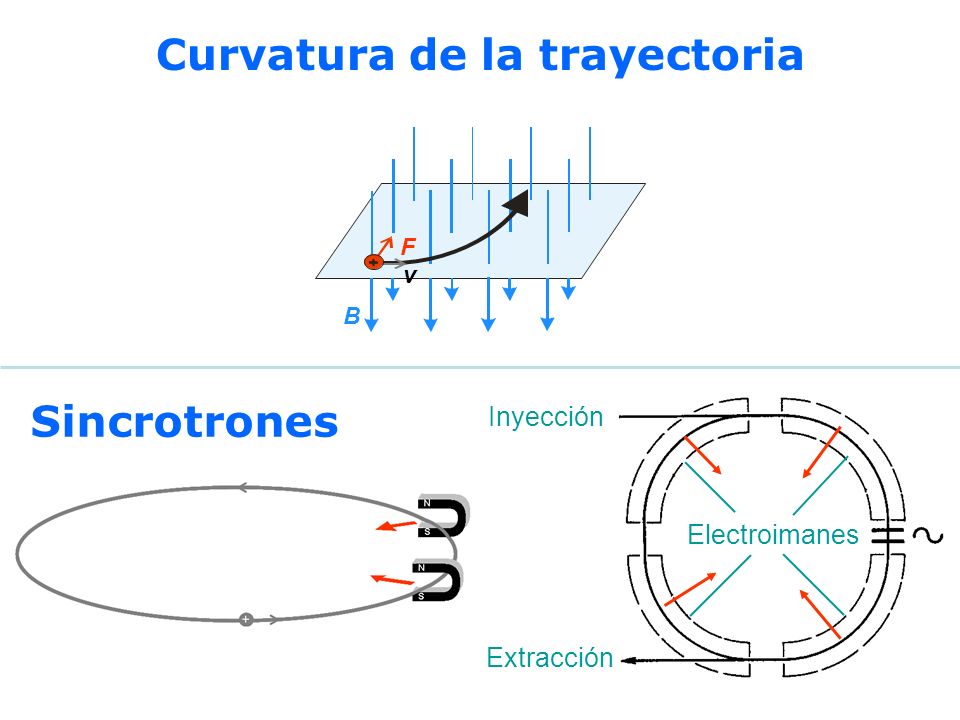

12 Curvatura de la trayectoria
F B Sincrotrones Inyección Extracción Electroimanes

13 Enfoque con magnetos cuadrupolares

14 TEMARIO Modelo Estándar de la Física de partículas Partículas e interacciones ¿Cómo funciona un aceleradores de partículas? Fundamentos eléctricos y magnéticos El Gran Colisionador de Hadrones: “LHC” Estructura y principales experimentos

15 E = m c2 Colisión de partículas

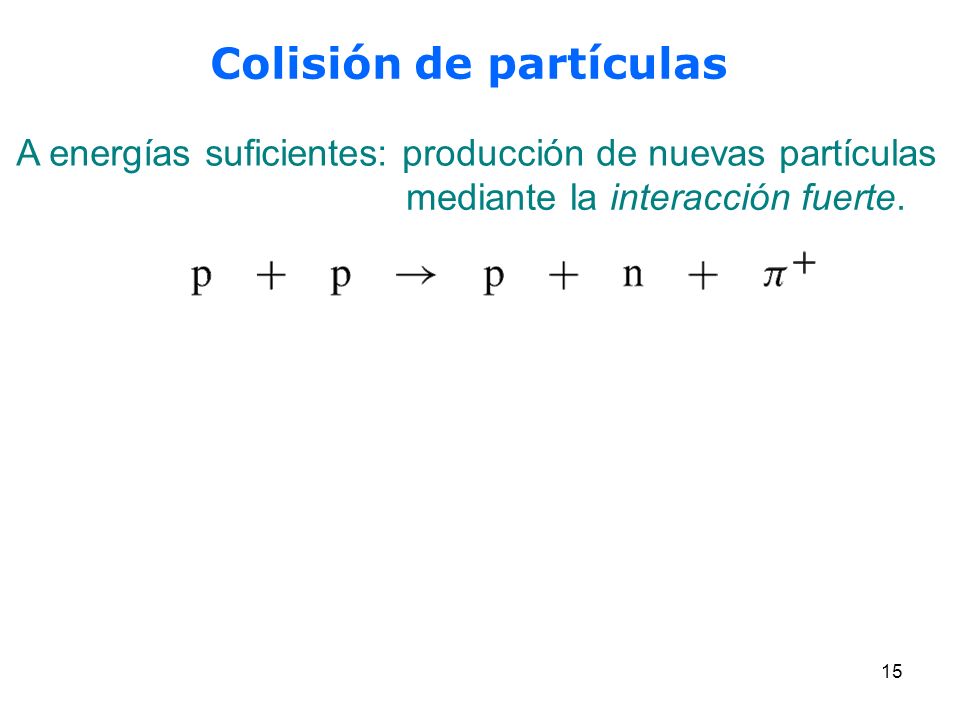

A energías suficientes: producción de nuevas partículas mediante la interacción fuerte. E = m c2

16 circunferencia = 27 km 8,6 km

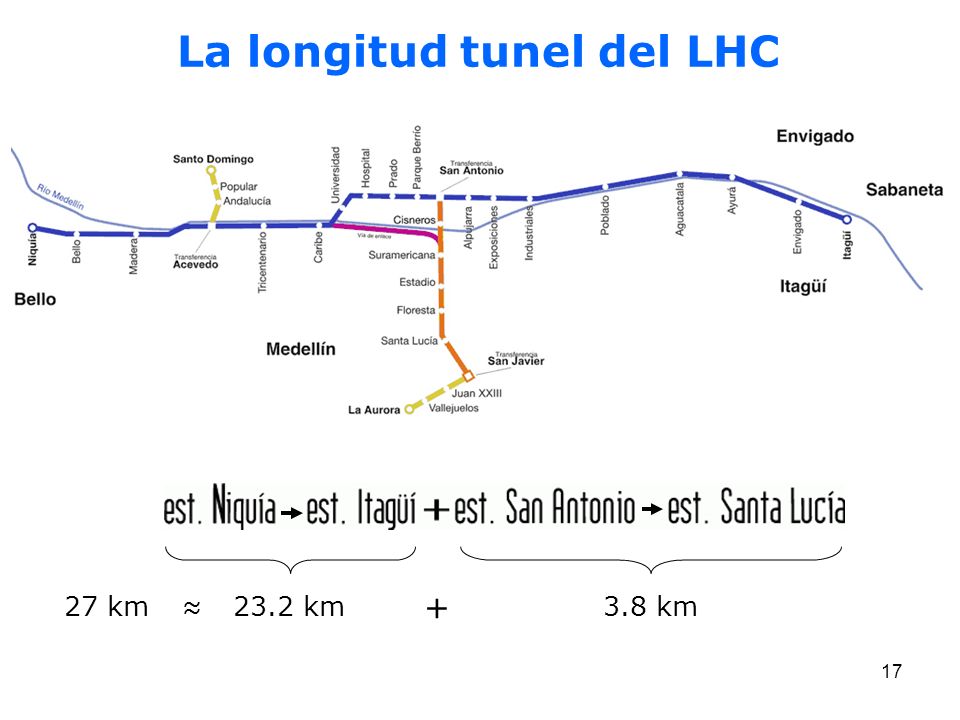

17 La longitud tunel del LHC
27 km 23.2 km + 3.8 km ≈

18

19

20 1232 magnetos dipolos deflectores.
El LHC tiene: 1232 magnetos dipolos deflectores. 392 magnetos cuadrupolos enfocadores. trayectoria real ideal magneto deflector cuadrupolos “desenfocadores” “enfocadores”

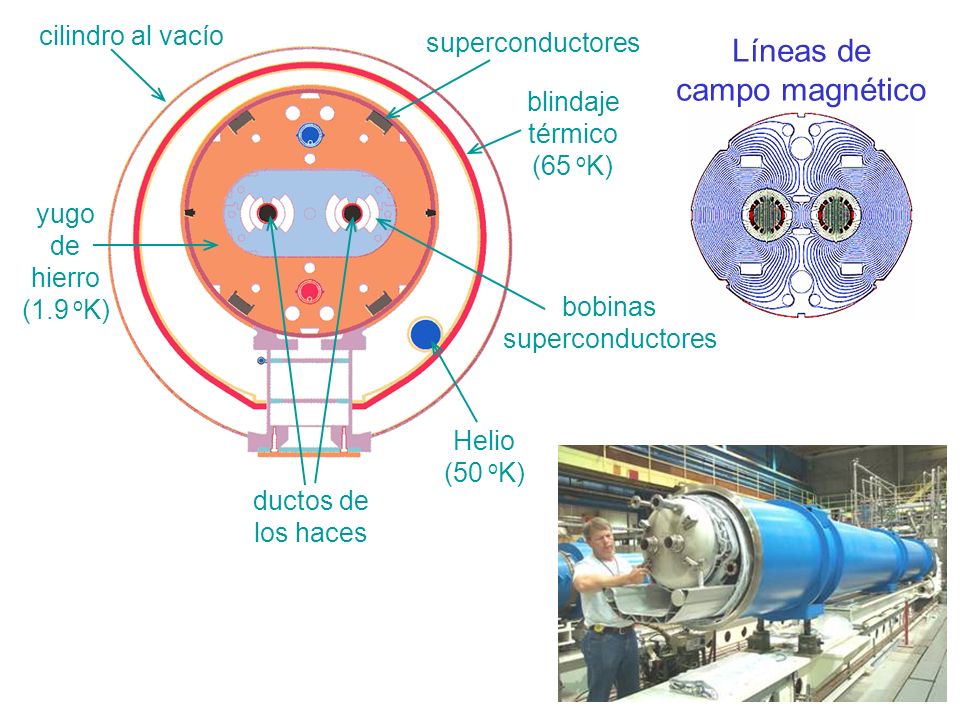

21 Líneas de campo magnético cilindro al vacío superconductores blindaje
térmico (65 oK) ductos de los haces Helio (50 oK) bobinas yugo de hierro (1.9 oK) Líneas de campo magnético

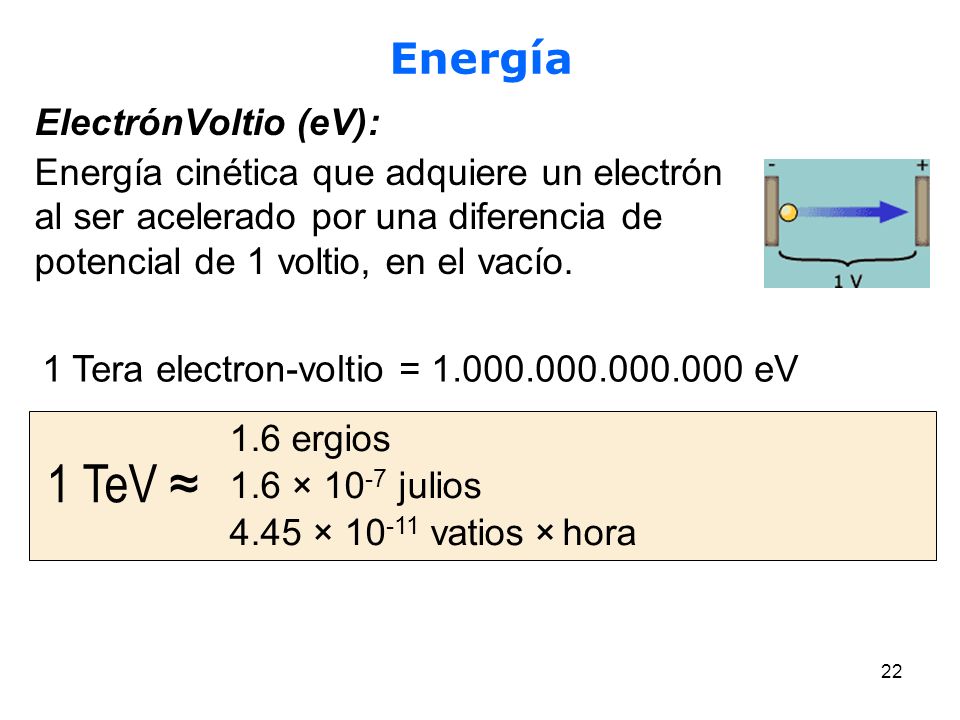

22 1 TeV ≈ Energía y Luminosidad ElectrónVoltio (eV):
Energía cinética que adquiere un electrón al ser acelerado por una diferencia de potencial de 1 voltio, en el vacío. 1 Tera electron-voltio = eV 1.6 ergios 1.6 × 10-7 julios 4.45 × vatios × hora 1 TeV ≈

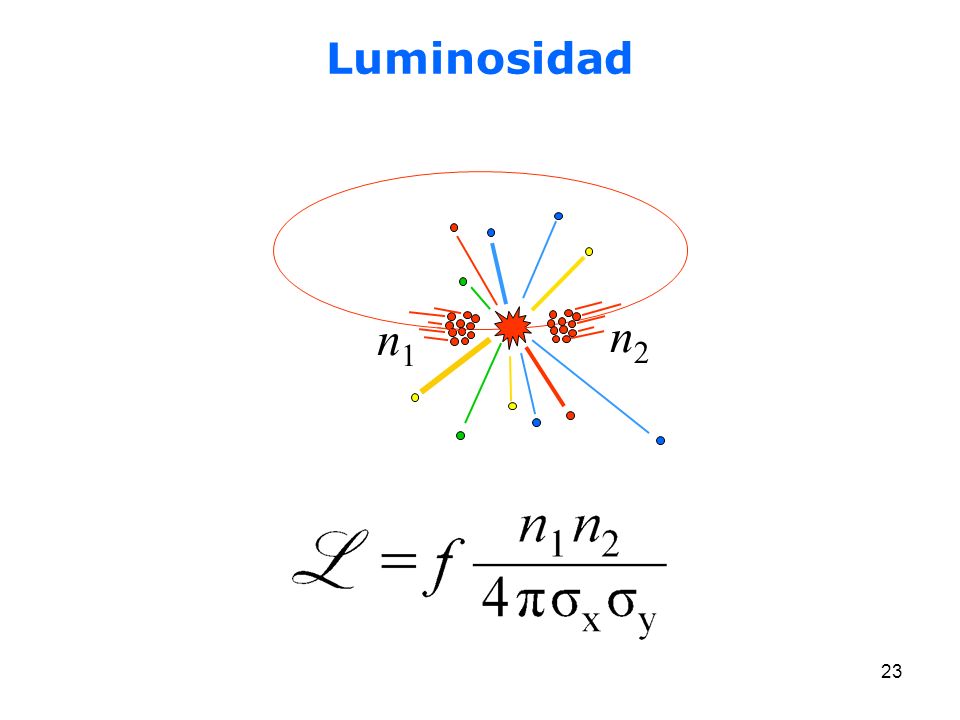

23 Luminosidad n1 n2

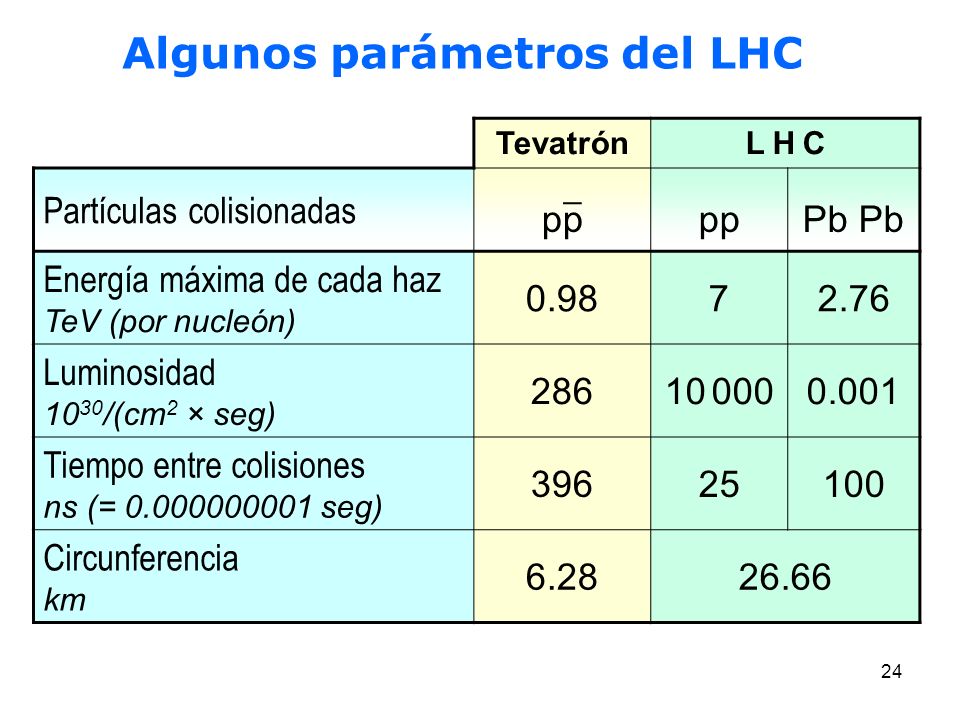

24 Algunos parámetros del LHC
Tevatrón L H C Partículas colisionadas _ pp Pb Pb Energía máxima de cada haz TeV (por nucleón) 0.98 7 2.76 Luminosidad 1030/(cm2 × seg) 286 10 000 0.001 Tiempo entre colisiones ns (= seg) 396 25 100 Circunferencia km 6.28 26.66

25

26 Experimentos principales

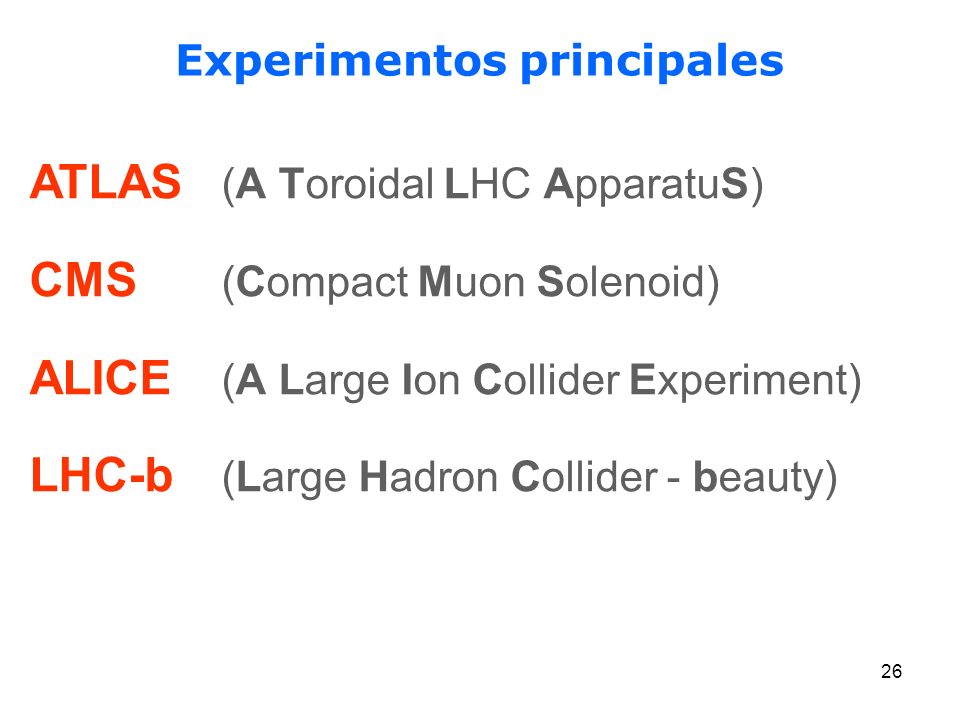

ATLAS (A Toroidal LHC ApparatuS) CMS (Compact Muon Solenoid) ALICE (A Large Ion Collider Experiment) LHC-b (Large Hadron Collider - beauty)

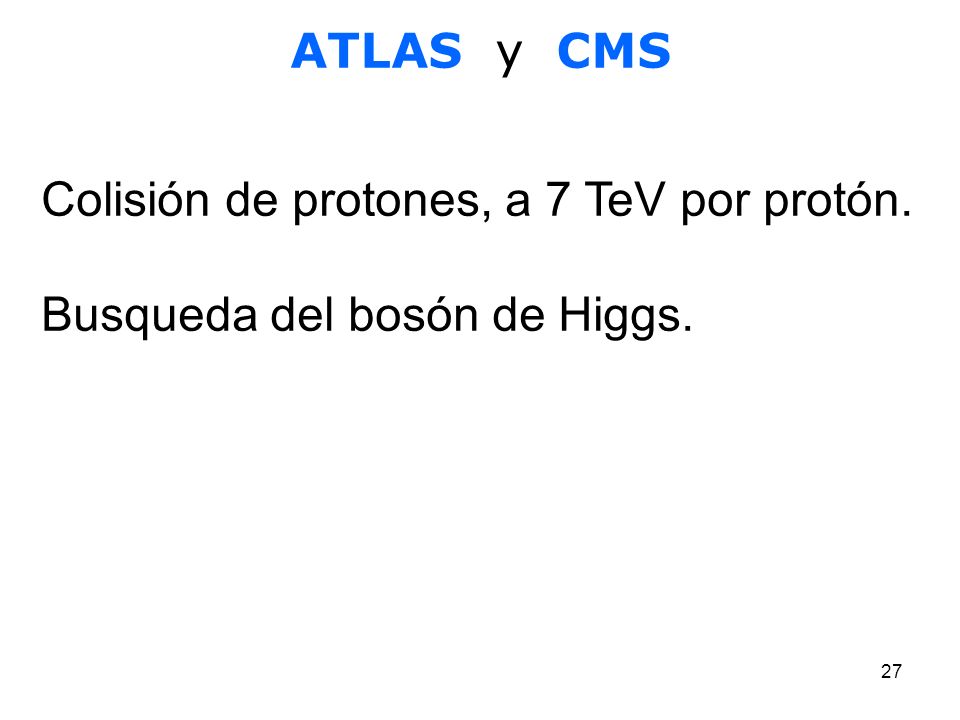

27 ATLAS y CMS Colisión de protones, a 7 TeV por protón. Busqueda del bosón de Higgs.

28 El Mecanismo de Higgs Analogía: David J. Miller (University College London) Ilustración: Georges Boixader

29

30 ATLAS 8 Long. = 44 m Diam. = 22 m video

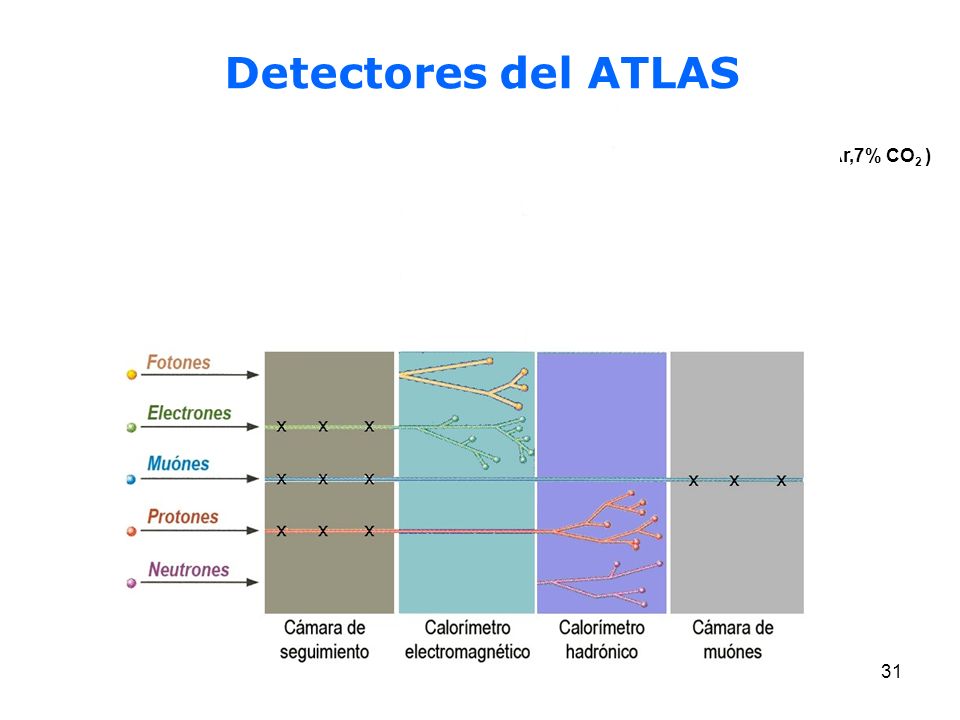

31 Detectores del ATLAS (93% Ar,7% CO2 )

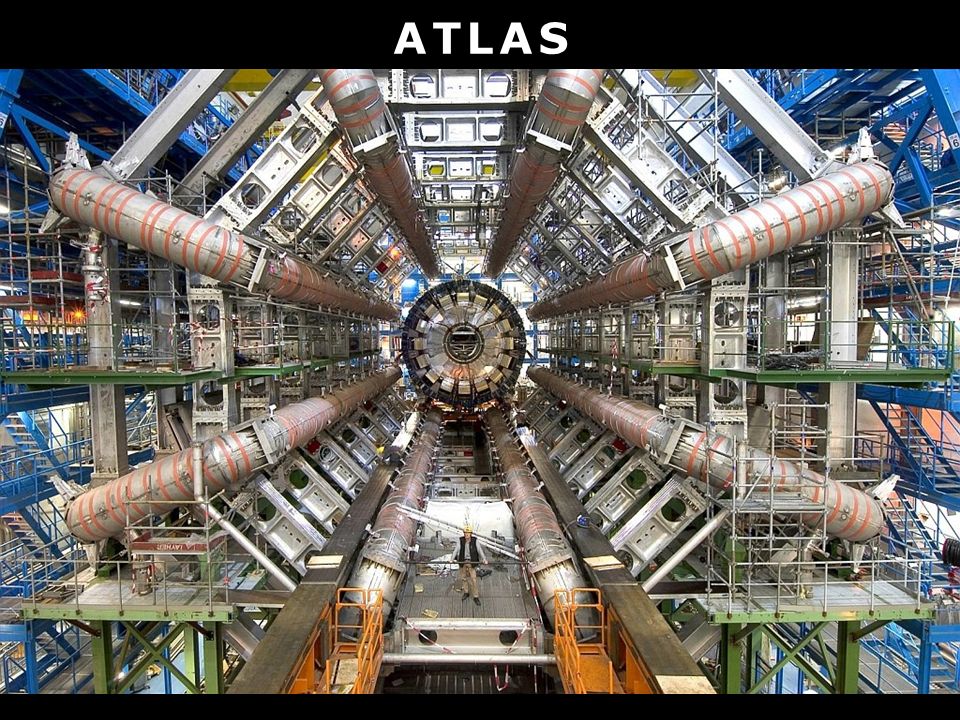

32 A T L A S

33 CMS Long. = 22 m Diam. = 15 m Peso = 12 500 t
Más que todos los experimentos previos de física de altas energías combinados

34

35 ALICE Colisión núcleos de Plomo (Pb+82), a 2.76 TeV por núcleón.
video Long. = 26 m Altura = 16 m Peso = t Pb+82 Colisión núcleos de Plomo (Pb+82), a 2.76 TeV por núcleón. Interacción de la materia a altas densidades de energía, donde se espera la formación de una nueva fase de la materia: Plasma de quarks y gluones. ¿Por qué los protones y neutrones tienen más masa que las de los quarks que los forman? ¿Pueden liberarse los quarks de sus protones y neutrones?

36 LHC b Colisión de protones, a 7 TeV por protón. Explorar la violación de la paridad CP mediante estudio de desintegraciones que producen quarks bottom (beauty) y charm.

37 Conservacion y violación

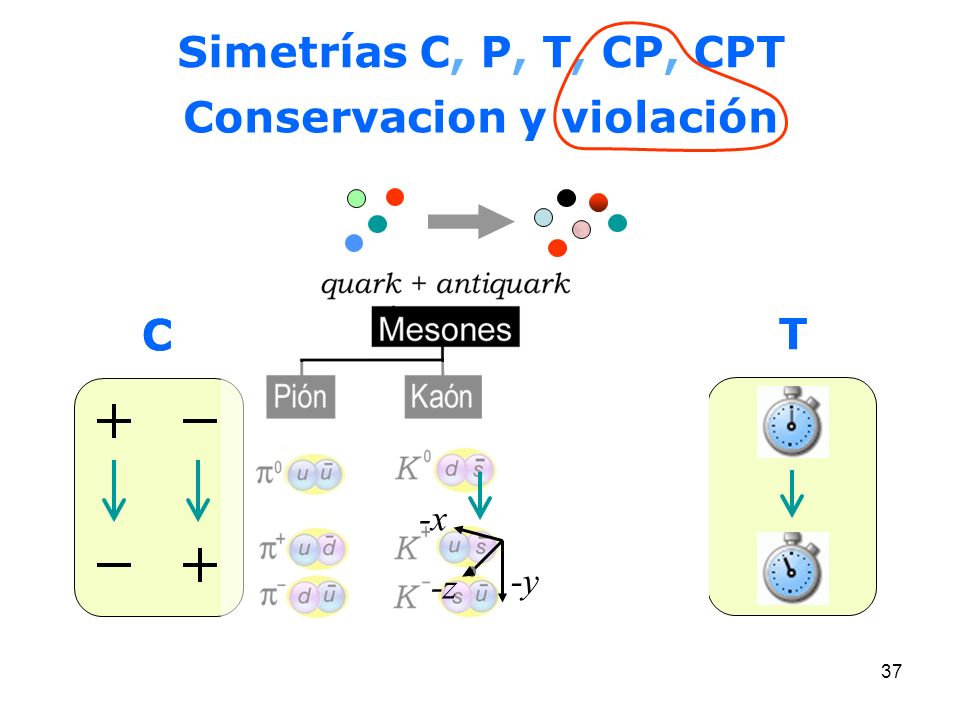

Simetrías C, P, T, CP, CPT Conservacion y violación C P x y z T -y -z -x

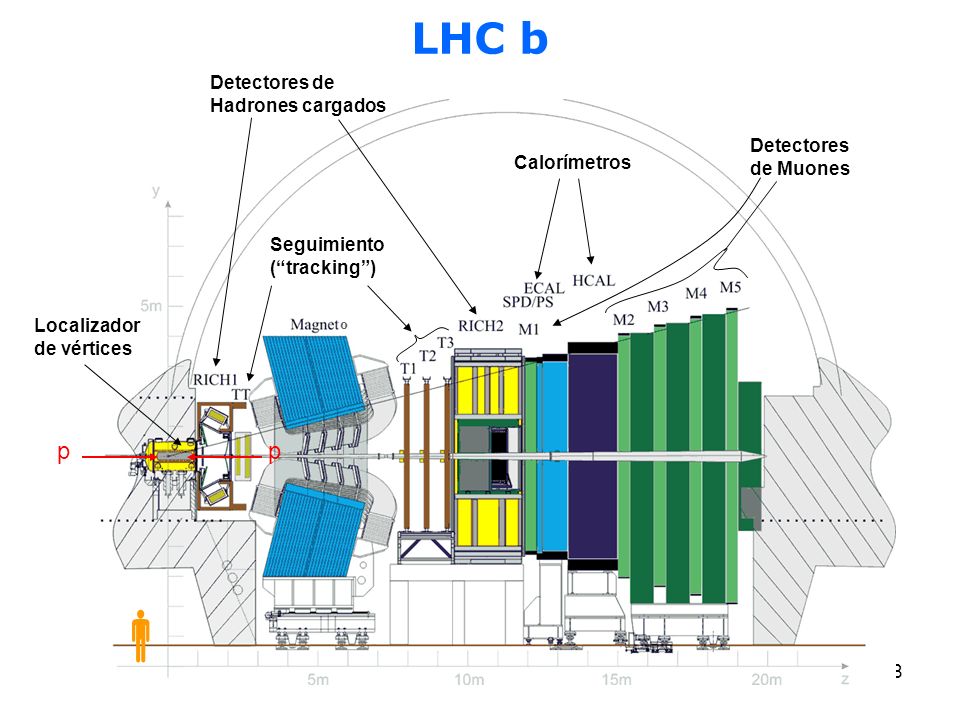

38  LHC b p Detectores de Hadrones cargados Detectores de Muones
Localizador de vértices  p Detectores de Hadrones cargados Seguimiento (“tracking”) Calorímetros Detectores de Muones

39 Colaboración Internacional

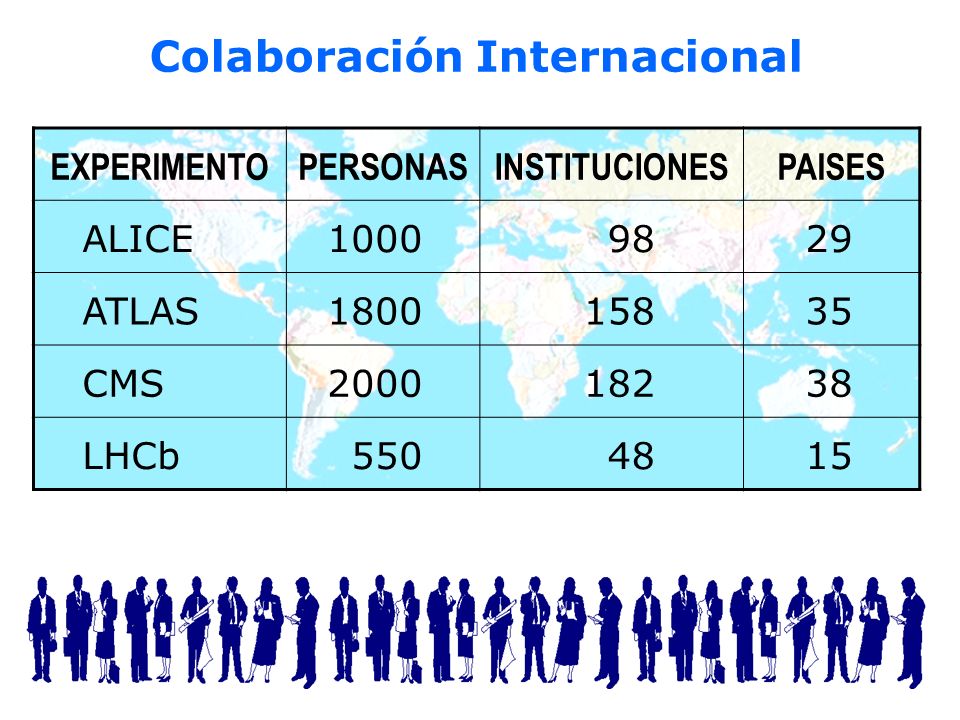

EXPERIMENTO PERSONAS INSTITUCIONES PAISES ALICE 1000 98 29 ATLAS 1800 158 35 CMS 2000 182 38 LHCb 550 48 15

40 El Centro de de Control

41 La red de cómputo (“Grid”)
