CONCEPTOS BÁSICOS DE ÓPTICA OFTÁLMICA Información, Materiales y Diseños para obtener un lente adecuado.

Presentaciones similares


Presentación del tema: "CONCEPTOS BÁSICOS DE ÓPTICA OFTÁLMICA Información, Materiales y Diseños para obtener un lente adecuado."— Transcripción de la presentación:

1

2 CONCEPTOS BÁSICOS DE ÓPTICA OFTÁLMICA Información, Materiales y Diseños para obtener un lente adecuado.

3 LA LUZ DE LA VISIÓN LUZ BLANCA VISIÓN

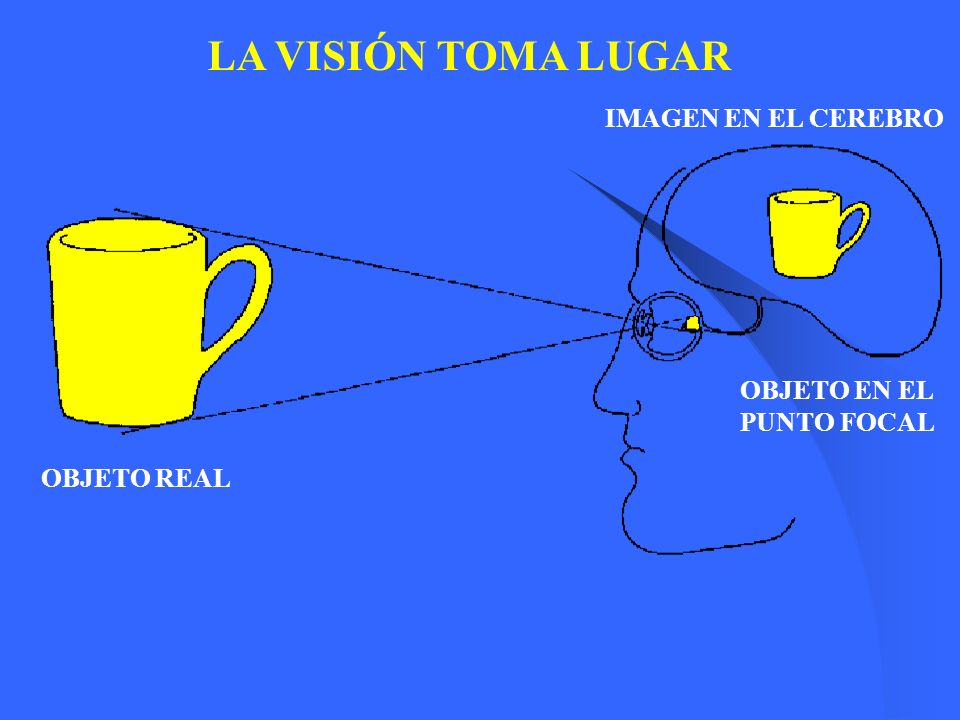

4 LA VISIÓN TOMA LUGAR OBJETO REAL IMAGEN EN EL CEREBRO OBJETO EN EL PUNTO FOCAL

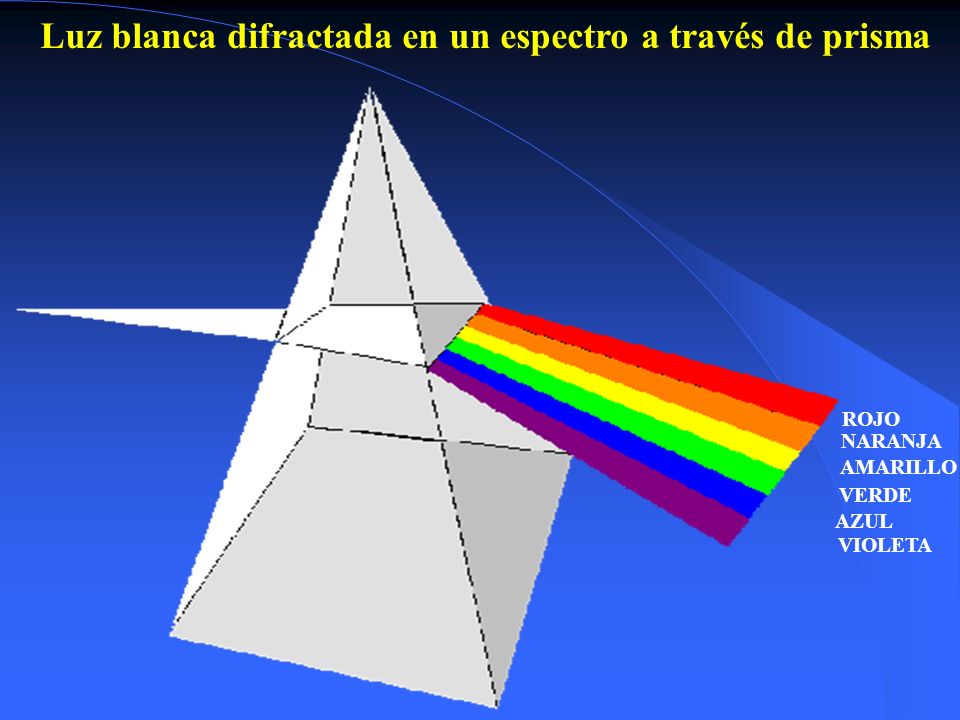

5 ROJO NARANJA AMARILLO VERDE AZUL VIOLETA Luz blanca difractada en un espectro a través de prisma

6 La descomposición de la luz solar produce el espectro solar, constituido por los siete colores del arco iris.

7

8 A. PLANOCONVEXO B. PLANOCONCAVO C. BICONVEXO D. BICONCAVO E. MENISCO POSITIVO F. MENISCO NEGATIVO B.D. F. A.C.E. FORMAS DE LOS LENTES ESFÉRICOS En términos generales, se define como lente a todo medio transparente limitado por dos superficies.

9 LENTE POSITIVO LENTE NEGATIVO D EB ECd eb CONCEPTO DE LENTE POSITIVO Y LENTE NEGATIVO

10 A B CM. DEFINICIONES DE LA MONTURA Y MEDIDA DE LOS LENTES METODO DE CAJA DIFERENCIA DE LA MONTURA A = Medida Horizontal = CALIBRE B = Medida Vertical D = Diferencia de la Montura, D= A –B CM =Centro Geométrico de la Montura

11 Puente Distancia Mecánica Método de Caja A B B

12 . DEFINICIONES DE LA MONTURA Y MEDIDA DE LOS LENTES CONCEPTO DE RADIO MÁXIMO Y DIÁMETRO EFECTIVO rm = Radio Máximo DE = Diámetro Efectivo DE = 2rm rm Oº DE

13 Para un lente positivo alto cuando el diámetro efectivo es mayor que el diámetro horizontal, el resultado ofrecerá un borde grueso en cierto meridiano. Cuando el diámetro efectivo y el horizontal son similares, el borde en su grosor será más uniforme. Pequeños DE también ofrecen un mínimo espesor central. DE 58 DIFERENCIA ENTRE DIÁMETROS

14 DIFERENCIA DE 12 Para lentes positivos altos con una considerable diferencia entre diámetros, el grosor aparecerá arriba y abajo. El caso es opuesto para lentes negativos altos, apareciendo el grosor en los bordes horizontales.

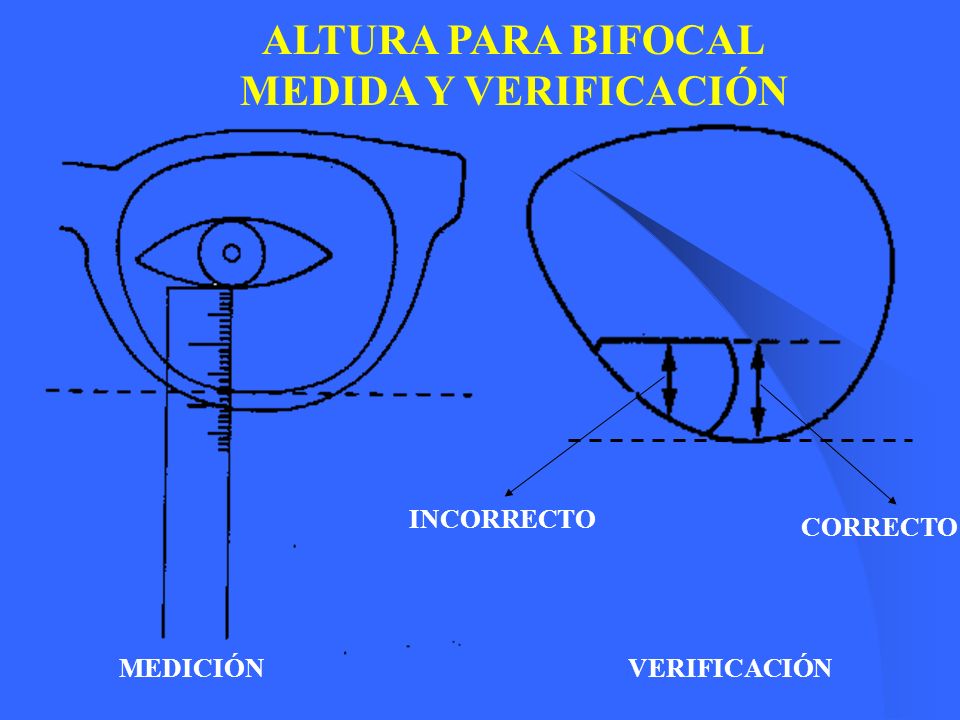

15 ALTURA PARA BIFOCAL MEDIDA Y VERIFICACIÓN MEDICIÓNVERIFICACIÓN INCORRECTO CORRECTO

16 Selección de la montura La montura forma parte de la prescripción y la óptica y cosmética de un lente es afectada por una incorrecta selección de montura. Lentes bien elaborados son posibles si todas las variables han sido bien escogidas, siendo la montura una de las mas influyentes en el resultado final. Para mayor información sobre este tema ver enlace Selección de la montura.

17 Índices yotras propiedades Lentes Oftálmicos Producto Índice Dens. AbbeTrans. u Crown % u CR % u Medio Índice % u Alto Índice % u Policarbonato %

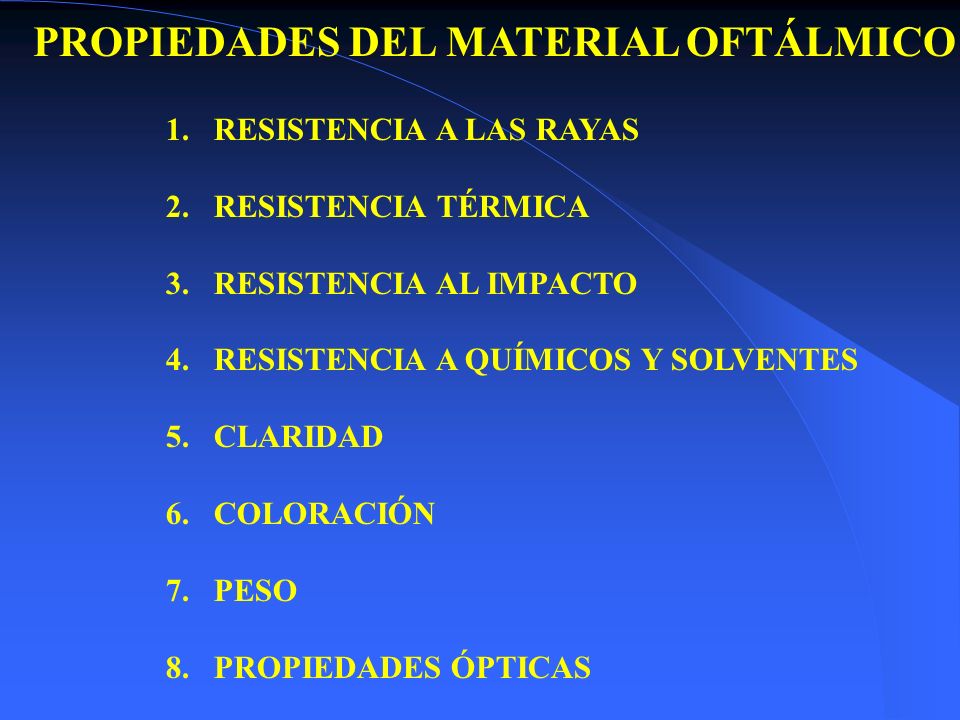

18 PROPIEDADES DEL MATERIAL OFTÁLMICO 1.RESISTENCIA A LAS RAYAS 2.RESISTENCIA TÉRMICA 3.RESISTENCIA AL IMPACTO 4.RESISTENCIA A QUÍMICOS Y SOLVENTES 5.CLARIDAD 6.COLORACIÓN 7.PESO 8.PROPIEDADES ÓPTICAS

19 LUZ Transmisión Reflexión 100 % 92% CR-39 Reflexión – Refracción de la luz

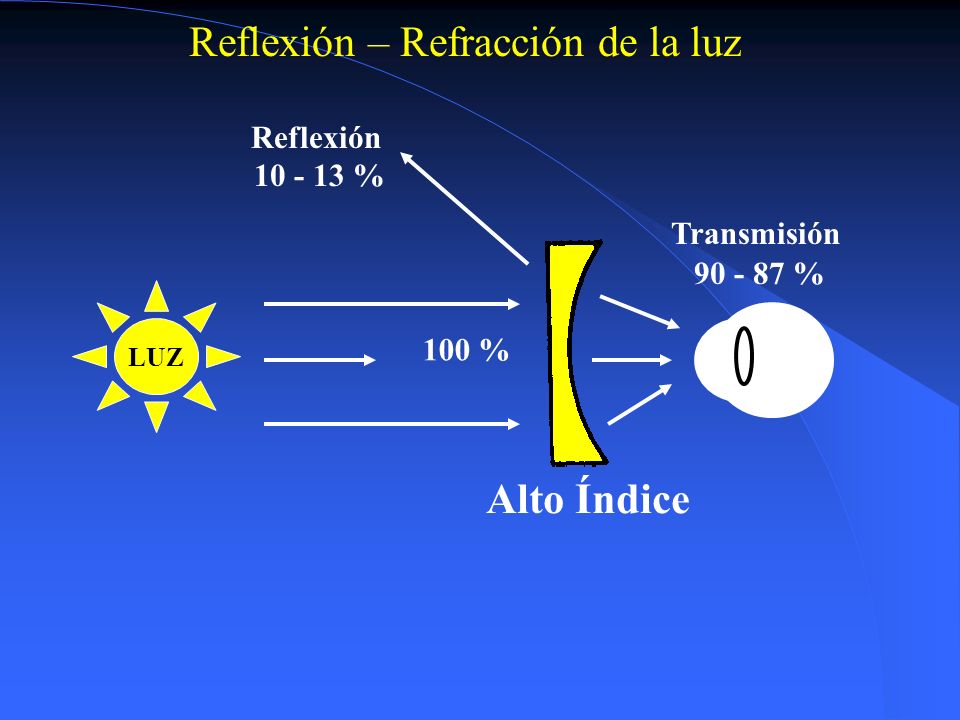

20 LUZ Transmisión Reflexión % 100 % % Alto Índice Reflexión – Refracción de la luz
