1 Estudio de las características del río Guadalquivir a su paso por la Cartuja de Sevilla Proyecto Grupo 4

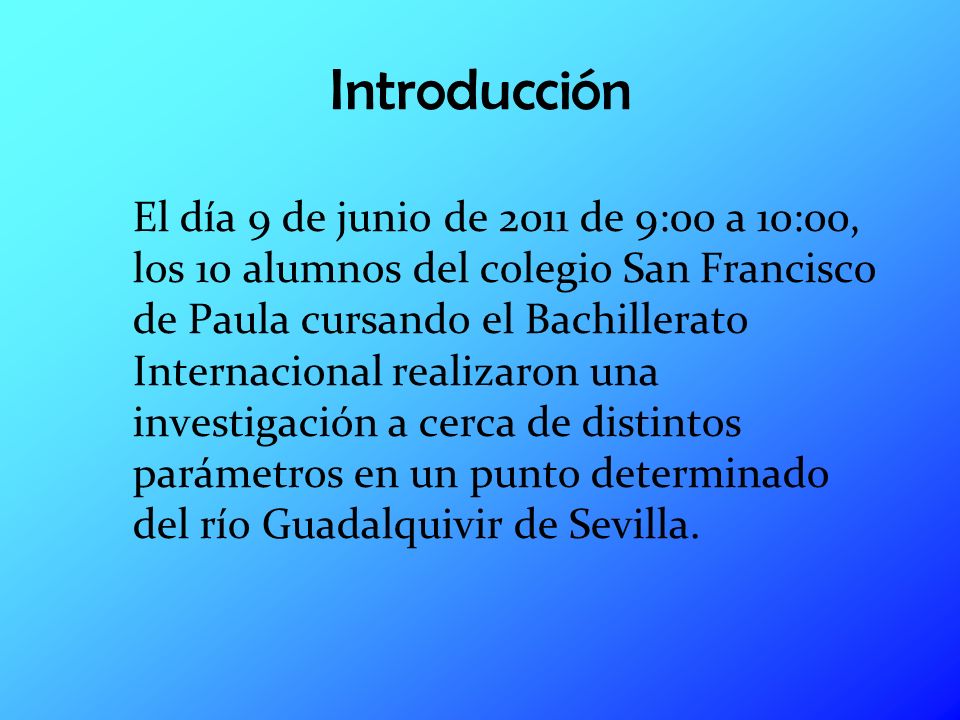

2 Introducción El día 9 de junio de 2011 de 9:00 a 10:00, los 10 alumnos del colegio San Francisco de Paula cursando el Bachillerato Internacional realizaron una investigación a cerca de distintos parámetros en un punto determinado del río Guadalquivir de Sevilla.

3 Organización El Proyecto de Grupo 4 fue llevado a cabo en tres etapas: –Iniciación: 3 de junio de 2011 –Realización: 9 de junio de 2011 Parámetros medidos directamente en el río Parámetros analizados en el laboratorio –Conclusión: 17 de junio de 2011

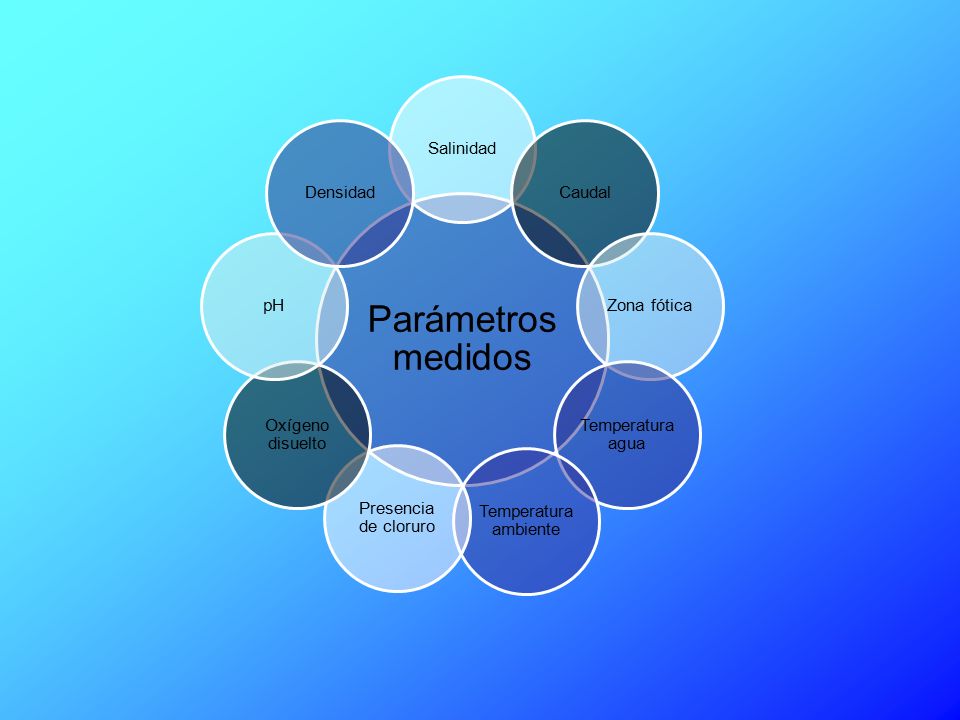

4 Parámetros medidos SalinidadCaudalZona fótica Temperatura agua Temperatura ambiente Presencia de cloruro Oxígeno disuelto pHDensidad

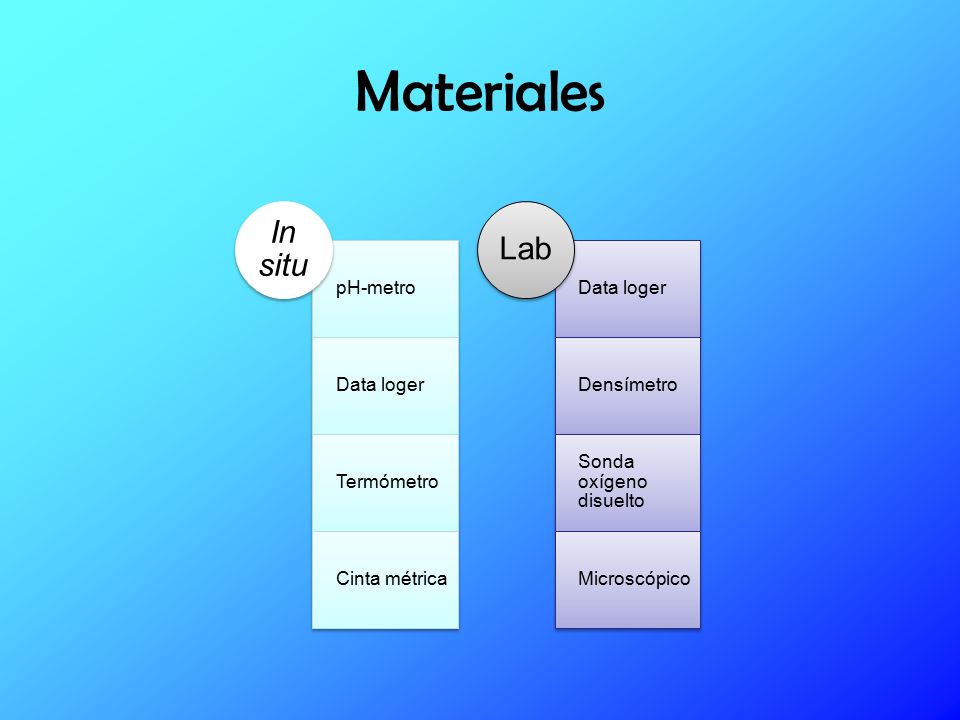

5 pH-metro Data loger Termómetro Cinta métrica In situ Data loger Densímetro Sonda oxígeno disuelto Microscópico Lab Materiales

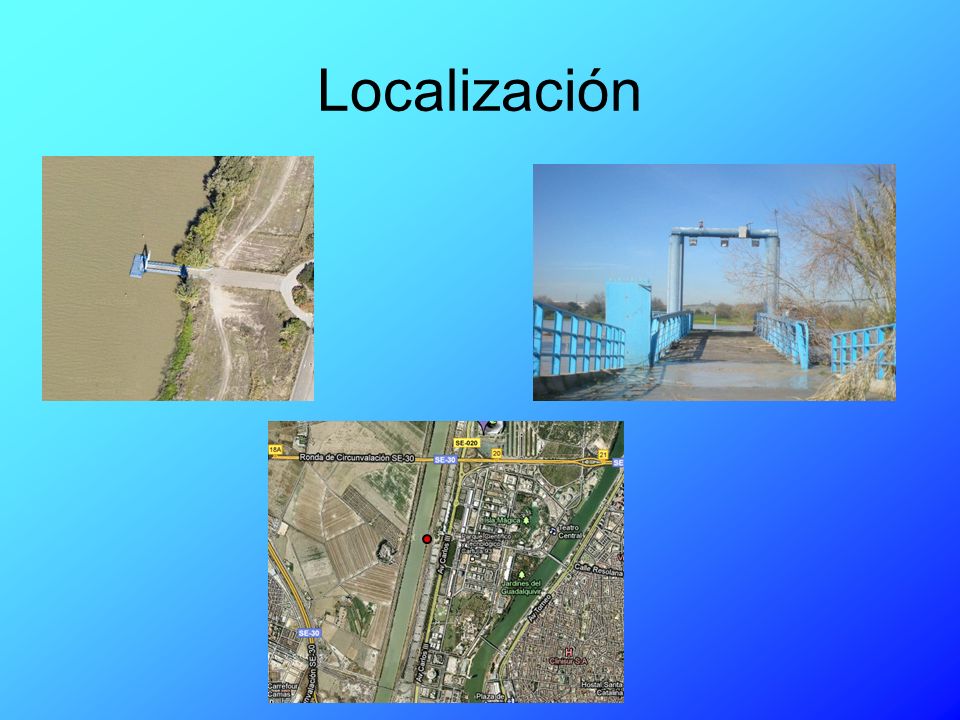

6 Localización

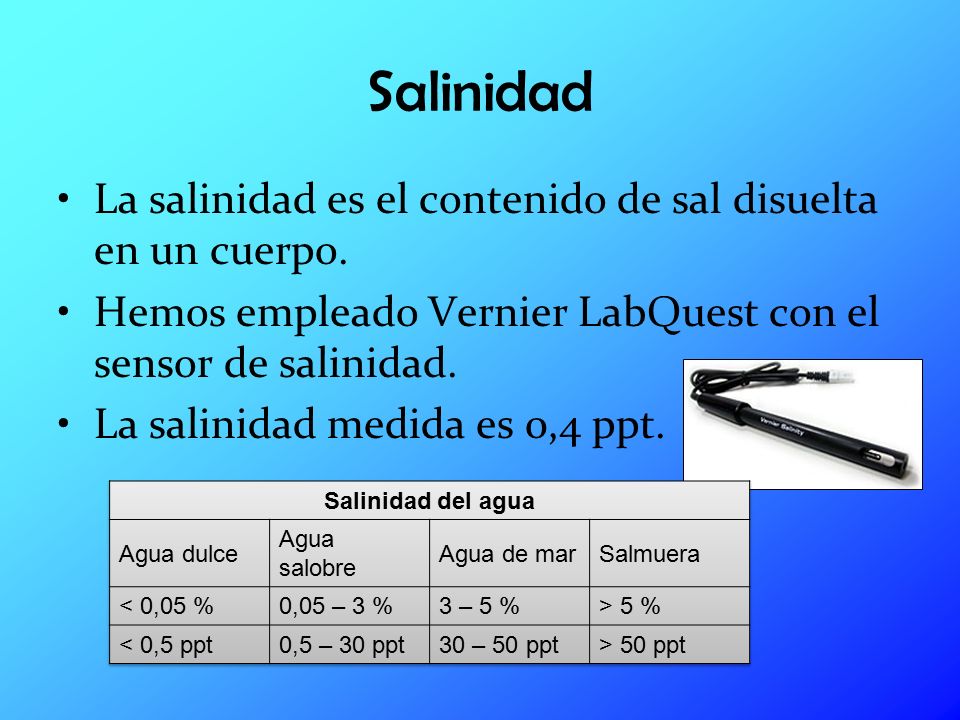

7 Salinidad La salinidad es el contenido de sal disuelta en un cuerpo. Hemos empleado Vernier LabQuest con el sensor de salinidad. La salinidad medida es 0,4 ppt.

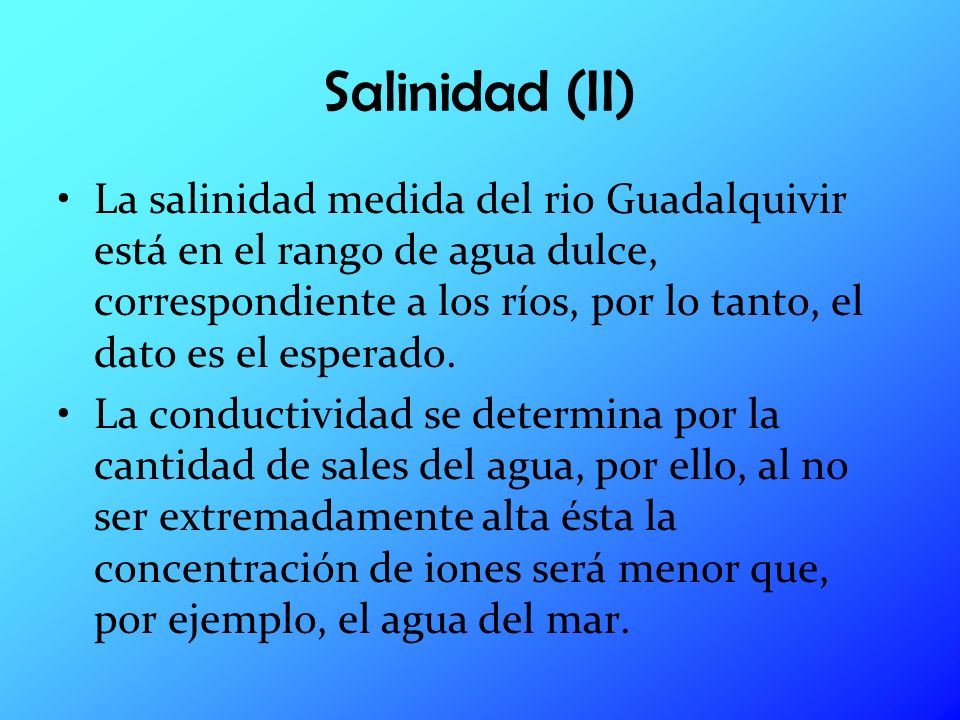

8 Salinidad (II) La salinidad medida del rio Guadalquivir está en el rango de agua dulce, correspondiente a los ríos, por lo tanto, el dato es el esperado. La conductividad se determina por la cantidad de sales del agua, por ello, al no ser extremadamente alta ésta la concentración de iones será menor que, por ejemplo, el agua del mar.

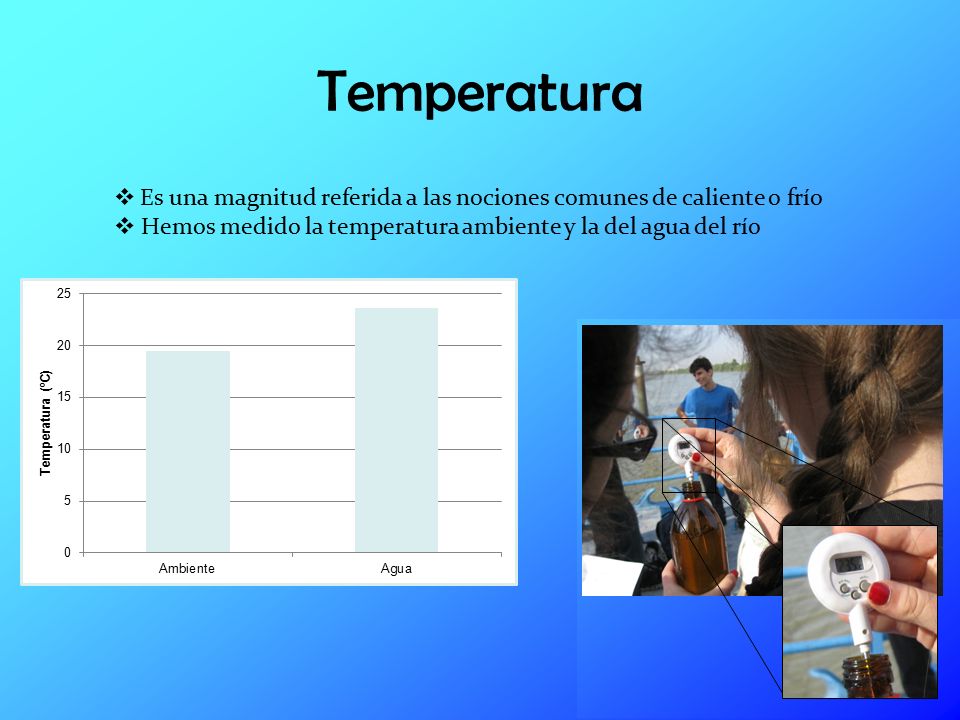

9 Temperatura  Es una magnitud referida a las nociones comunes de caliente o frío  Hemos medido la temperatura ambiente y la del agua del río

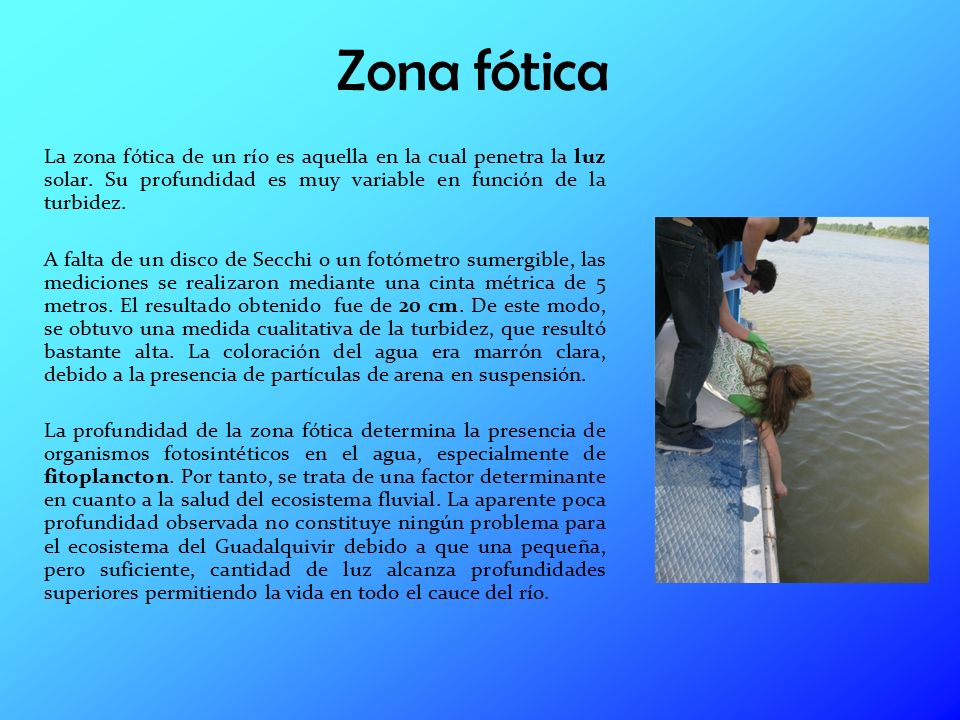

10 Zona fótica La zona fótica de un río es aquella en la cual penetra la luz solar. Su profundidad es muy variable en función de la turbidez. A falta de un disco de Secchi o un fotómetro sumergible, las mediciones se realizaron mediante una cinta métrica de 5 metros. El resultado obtenido fue de 20 cm. De este modo, se obtuvo una medida cualitativa de la turbidez, que resultó bastante alta. La coloración del agua era marrón clara, debido a la presencia de partículas de arena en suspensión. La profundidad de la zona fótica determina la presencia de organismos fotosintéticos en el agua, especialmente de fitoplancton. Por tanto, se trata de una factor determinante en cuanto a la salud del ecosistema fluvial. La aparente poca profundidad observada no constituye ningún problema para el ecosistema del Guadalquivir debido a que una pequeña, pero suficiente, cantidad de luz alcanza profundidades superiores permitiendo la vida en todo el cauce del río.

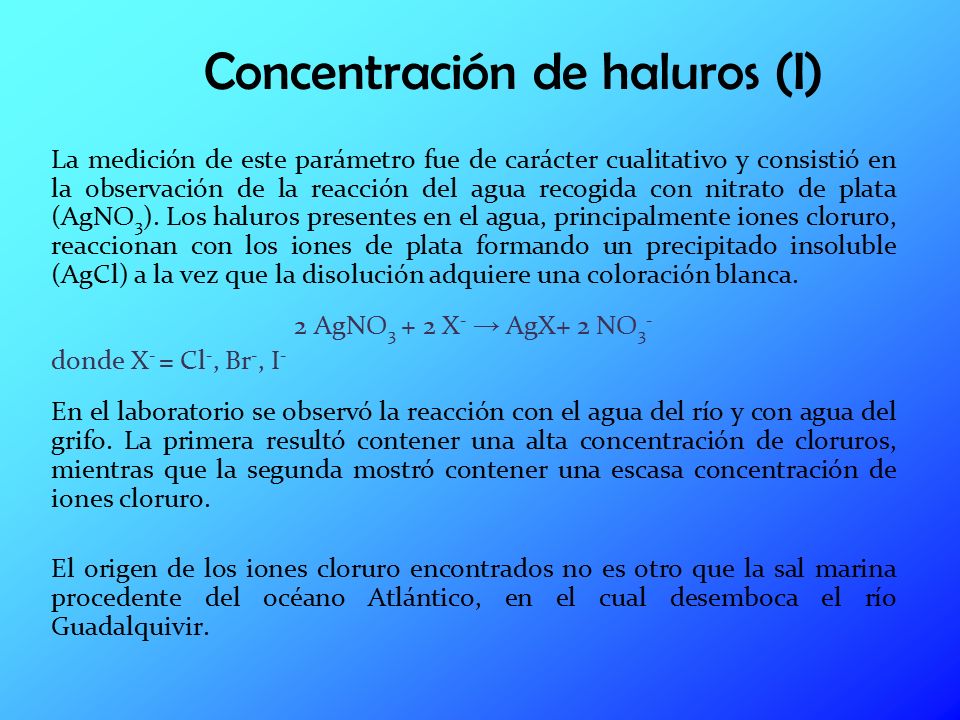

11 Concentración de haluros (I) La medición de este parámetro fue de carácter cualitativo y consistió en la observación de la reacción del agua recogida con nitrato de plata (AgNO 3 ). Los haluros presentes en el agua, principalmente iones cloruro, reaccionan con los iones de plata formando un precipitado insoluble (AgCl) a la vez que la disolución adquiere una coloración blanca. 2 AgNO 3 + 2 X - → AgX+ 2 NO 3 - donde X - = Cl -, Br -, I - En el laboratorio se observó la reacción con el agua del río y con agua del grifo. La primera resultó contener una alta concentración de cloruros, mientras que la segunda mostró contener una escasa concentración de iones cloruro. El origen de los iones cloruro encontrados no es otro que la sal marina procedente del océano Atlántico, en el cual desemboca el río Guadalquivir.

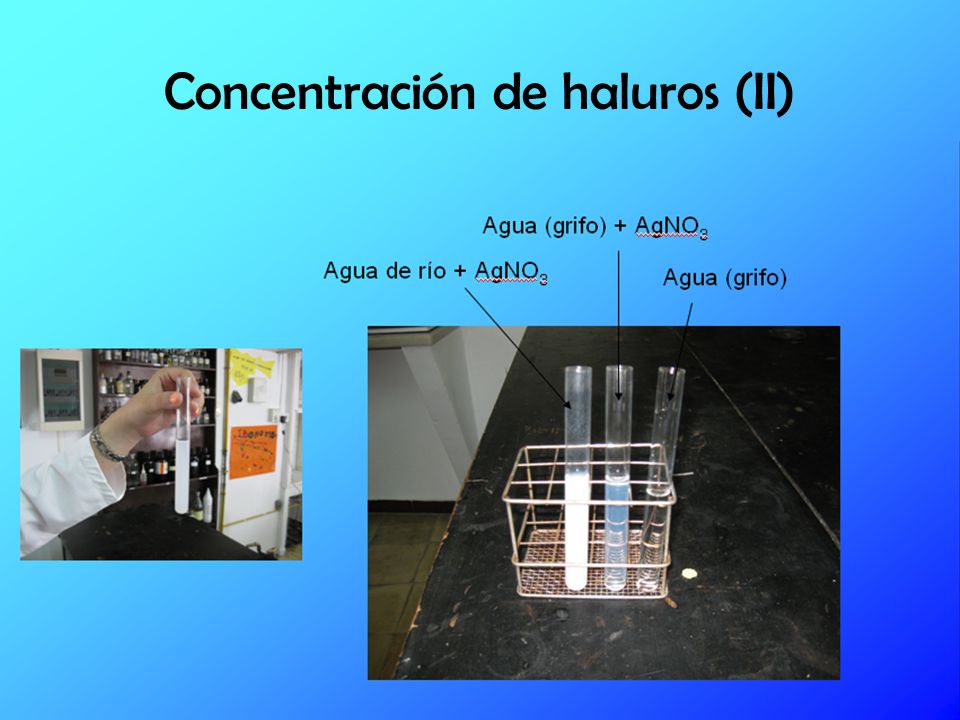

12 Concentración de haluros (II)

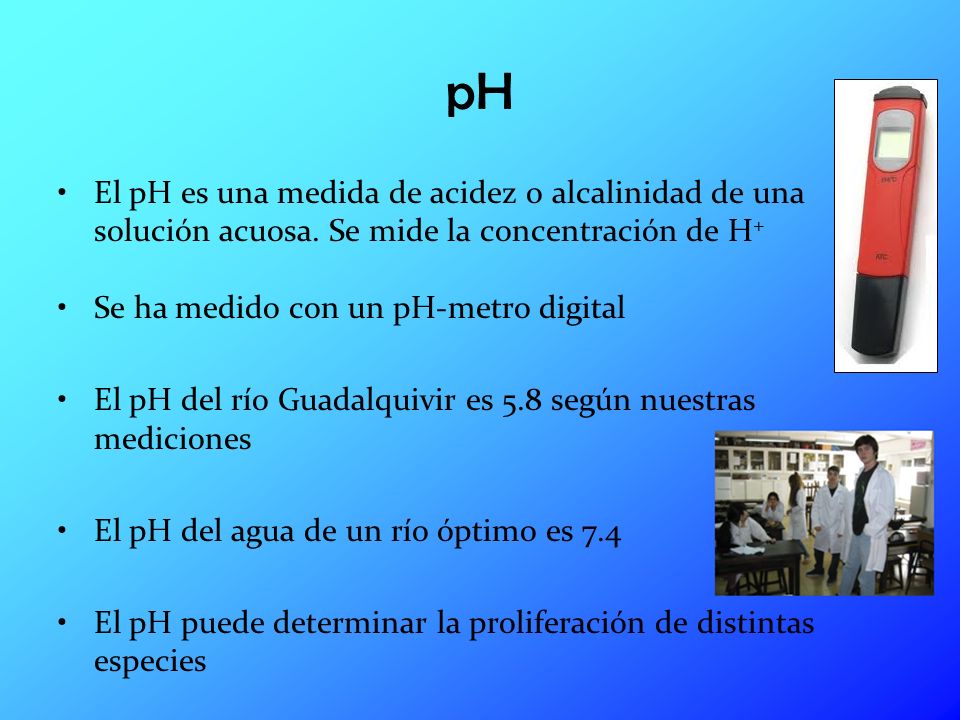

13 pH El pH es una medida de acidez o alcalinidad de una solución acuosa. Se mide la concentración de H + Se ha medido con un pH-metro digital El pH del río Guadalquivir es 5.8 según nuestras mediciones El pH del agua de un río óptimo es 7.4 El pH puede determinar la proliferación de distintas especies

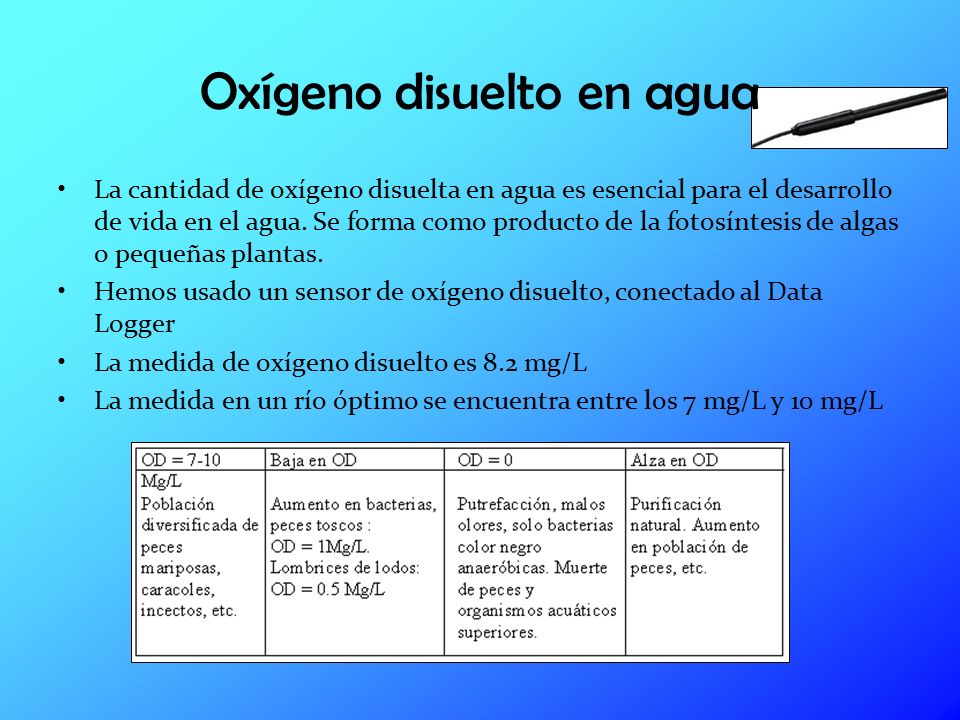

14 Oxígeno disuelto en agua La cantidad de oxígeno disuelta en agua es esencial para el desarrollo de vida en el agua. Se forma como producto de la fotosíntesis de algas o pequeñas plantas. Hemos usado un sensor de oxígeno disuelto, conectado al Data Logger La medida de oxígeno disuelto es 8.2 mg/L La medida en un río óptimo se encuentra entre los 7 mg/L y 10 mg/L

15 Densidad Propiedad de una sustancia que mide la cantidad de material en un espacio determinado; se define como la cantidad de masa por unidad de volumen. Su unidad en el S.I. es kg/m 3 pero se expresa frecuentemente g/cm 3. Herramienta utilizada para su medición: - Densímetro (0,900-1,000 g/cm 3 ) Dato obtenido: DENSIDAD 0,998 g/cm 3

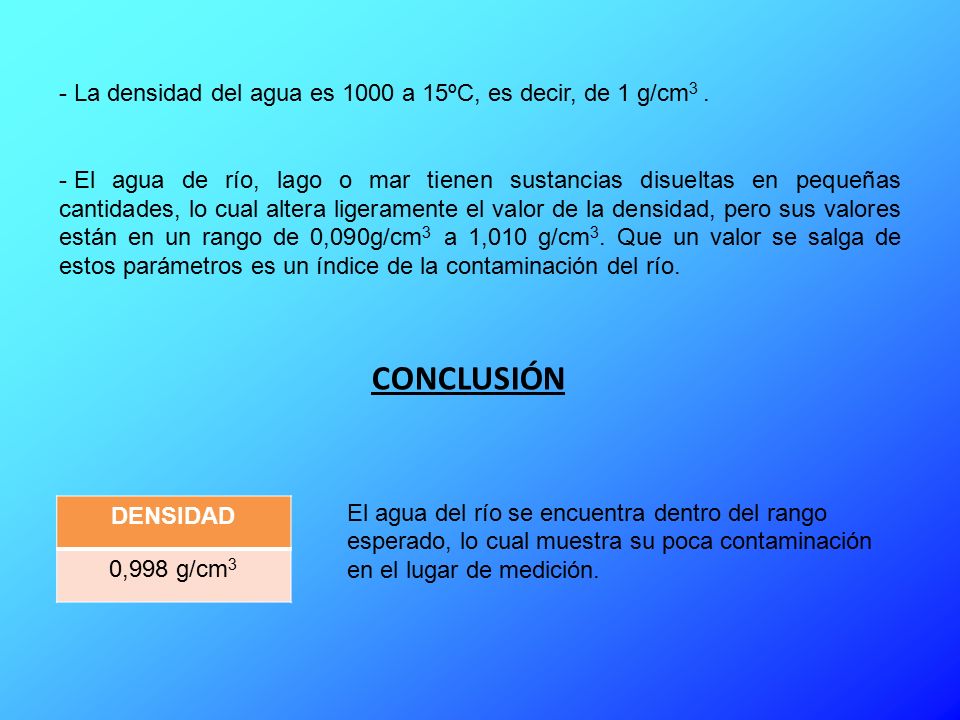

16 - La densidad del agua es 1000 a 15ºC, es decir, de 1 g/cm 3. - El agua de río, lago o mar tienen sustancias disueltas en pequeñas cantidades, lo cual altera ligeramente el valor de la densidad, pero sus valores están en un rango de 0,090g/cm 3 a 1,010 g/cm 3. Que un valor se salga de estos parámetros es un índice de la contaminación del río. El agua del río se encuentra dentro del rango esperado, lo cual muestra su poca contaminación en el lugar de medición. DENSIDAD 0,998 g/cm 3 CONCLUSIÓN

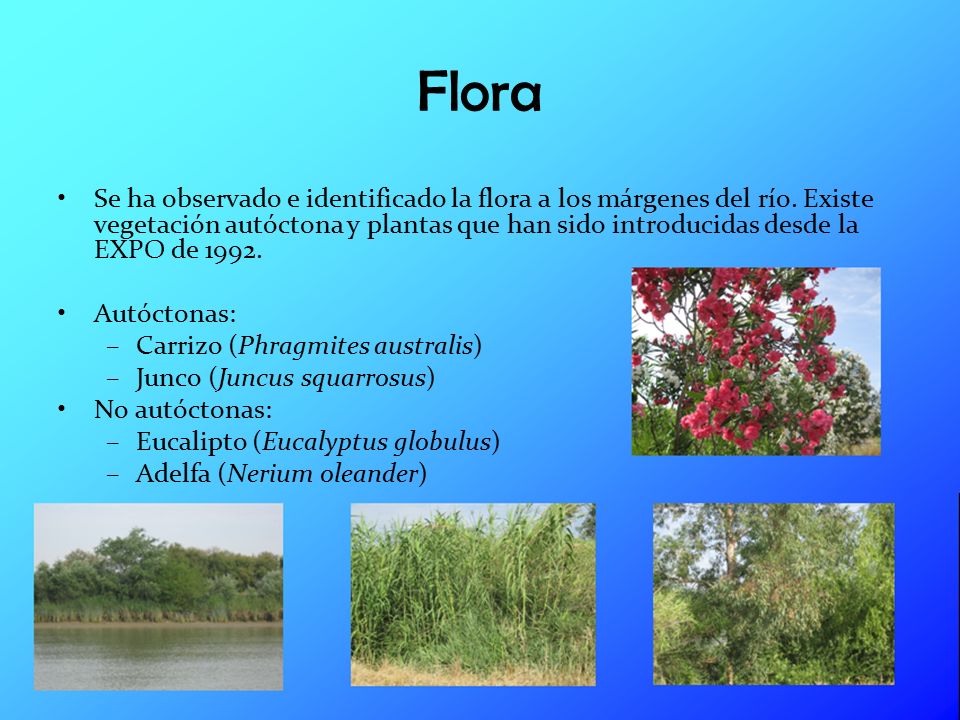

17 Flora Se ha observado e identificado la flora a los márgenes del río. Existe vegetación autóctona y plantas que han sido introducidas desde la EXPO de 1992. Autóctonas: –Carrizo (Phragmites australis) –Junco (Juncus squarrosus) No autóctonas: –Eucalipto (Eucalyptus globulus) –Adelfa (Nerium oleander)

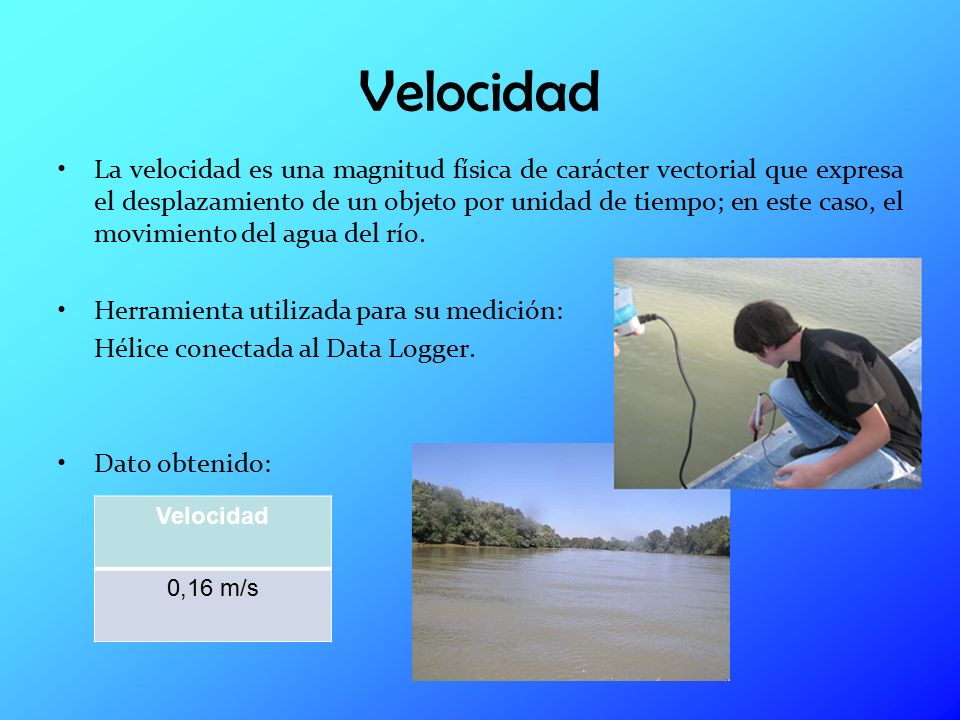

18 Velocidad La velocidad es una magnitud física de carácter vectorial que expresa el desplazamiento de un objeto por unidad de tiempo; en este caso, el movimiento del agua del río. Herramienta utilizada para su medición: Hélice conectada al Data Logger. Dato obtenido: Velocidad 0,16 m/s

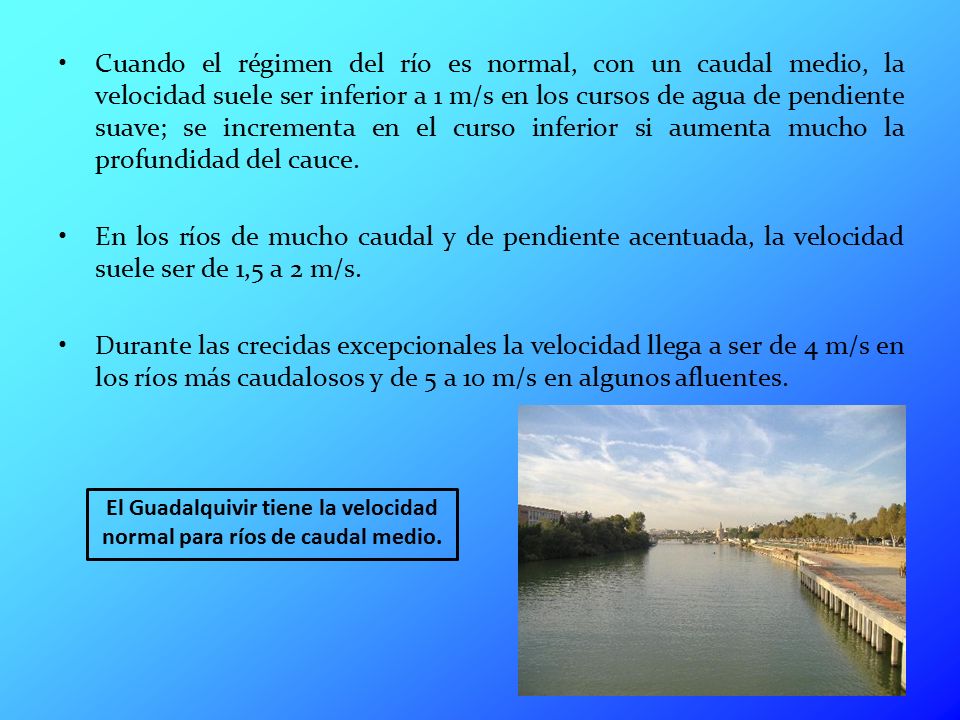

19 Cuando el régimen del río es normal, con un caudal medio, la velocidad suele ser inferior a 1 m/s en los cursos de agua de pendiente suave; se incrementa en el curso inferior si aumenta mucho la profundidad del cauce. En los ríos de mucho caudal y de pendiente acentuada, la velocidad suele ser de 1,5 a 2 m/s. Durante las crecidas excepcionales la velocidad llega a ser de 4 m/s en los ríos más caudalosos y de 5 a 10 m/s en algunos afluentes. El Guadalquivir tiene la velocidad normal para ríos de caudal medio.

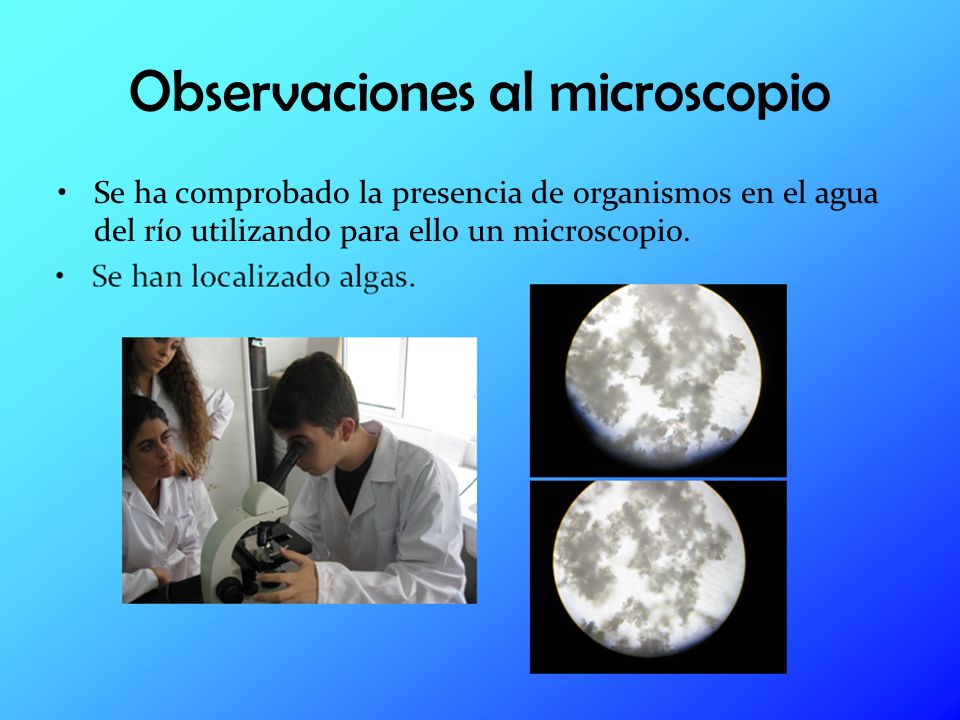

20 Observaciones al microscopio Se ha comprobado la presencia de organismos en el agua del río utilizando para ello un microscopio. Se han localizado algas.

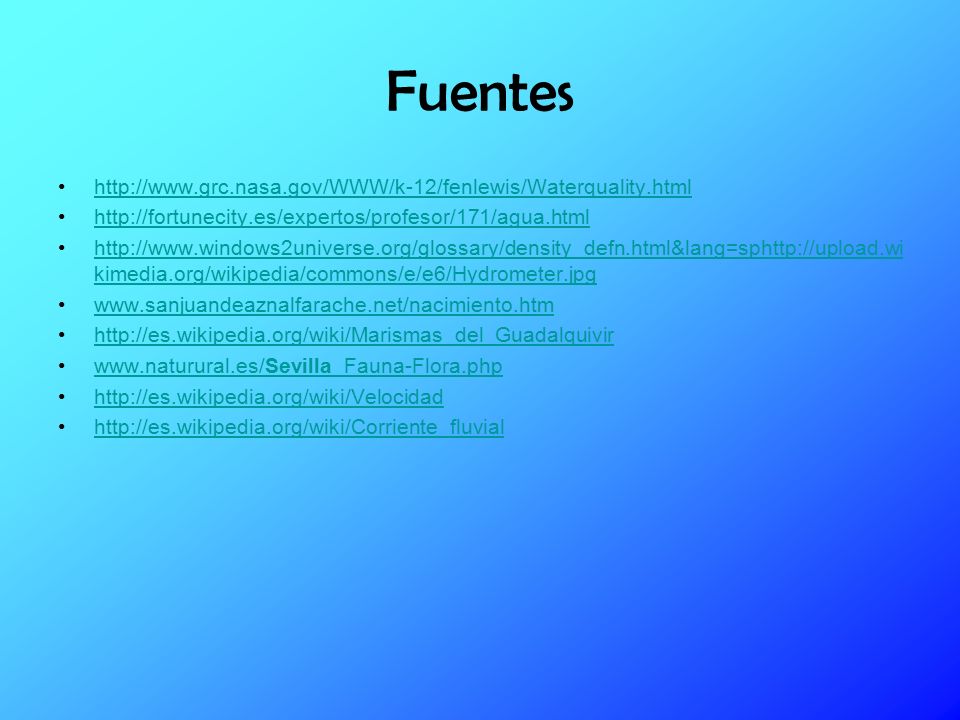

21 Fuentes http://www.grc.nasa.gov/WWW/k-12/fenlewis/Waterquality.html http://fortunecity.es/expertos/profesor/171/agua.html http://www.windows2universe.org/glossary/density_defn.html&lang=sphttp://upload.wi kimedia.org/wikipedia/commons/e/e6/Hydrometer.jpghttp://www.windows2universe.org/glossary/density_defn.html&lang=sphttp://upload.wi kimedia.org/wikipedia/commons/e/e6/Hydrometer.jpg www.sanjuandeaznalfarache.net/nacimiento.htm http://es.wikipedia.org/wiki/Marismas_del_Guadalquivir www.naturural.es/Sevilla_Fauna-Flora.phpwww.naturural.es/Sevilla_Fauna-Flora.php http://es.wikipedia.org/wiki/Velocidad http://es.wikipedia.org/wiki/Corriente_fluvial
