PLANTADE DE PLANTA POTABILIZADORA DE AGUA DE CASABLANCA CICLO INTEGRAL DEL AGUA CICLO INTEGRAL DEL AGUA.

Presentaciones similares


Presentación del tema: "PLANTADE DE PLANTA POTABILIZADORA DE AGUA DE CASABLANCA CICLO INTEGRAL DEL AGUA CICLO INTEGRAL DEL AGUA."— Transcripción de la presentación:

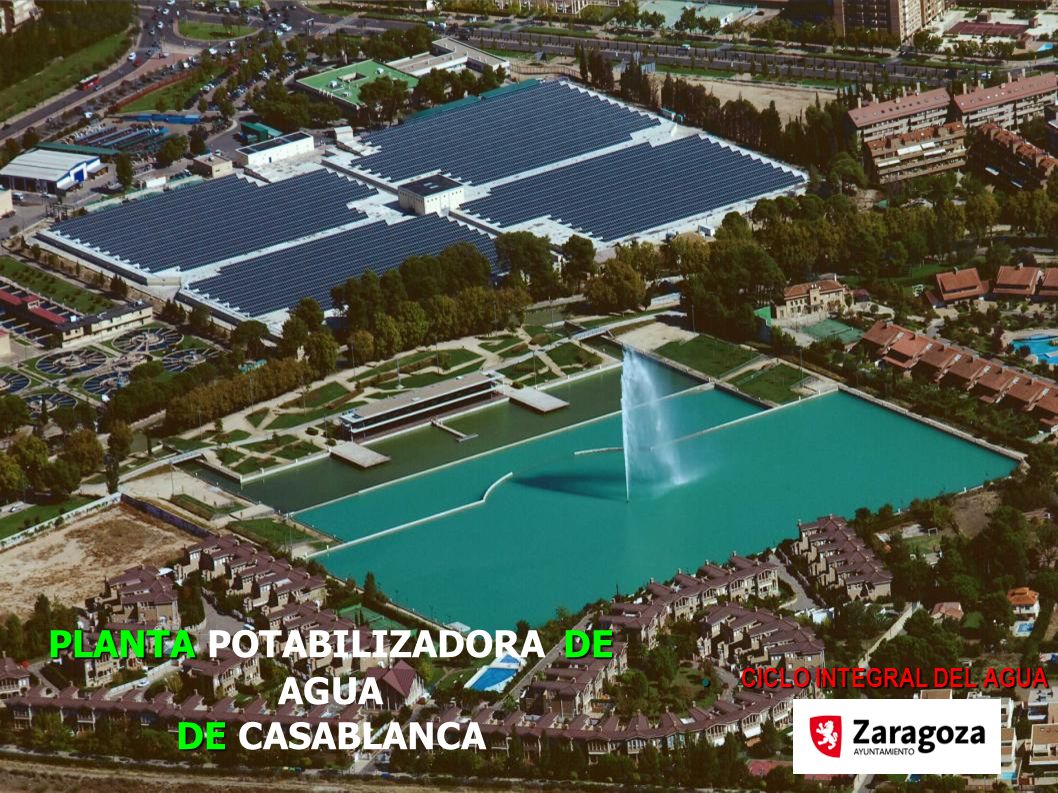

1 PLANTADE DE PLANTA POTABILIZADORA DE AGUA DE CASABLANCA CICLO INTEGRAL DEL AGUA CICLO INTEGRAL DEL AGUA

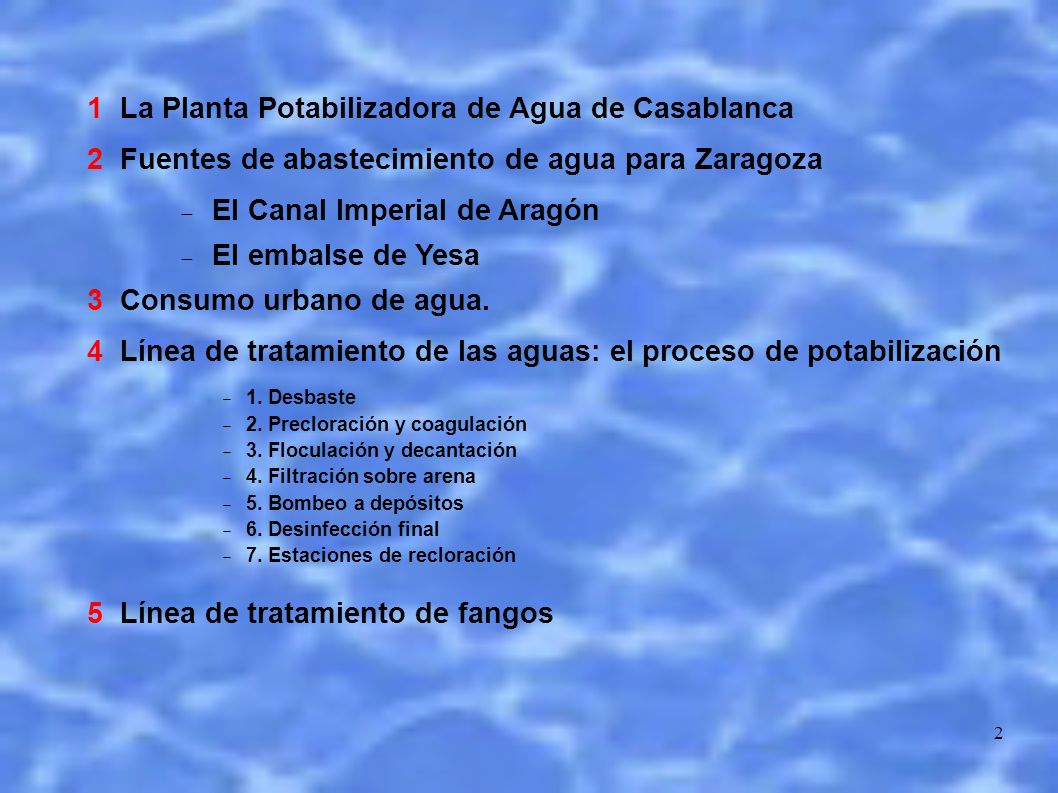

2 2 1 La Planta Potabilizadora de Agua de Casablanca 2 Fuentes de abastecimiento de agua para Zaragoza El Canal Imperial de Aragón El embalse de Yesa 3 Consumo urbano de agua. 4 Línea de tratamiento de las aguas: el proceso de potabilización 1. Desbaste 2. Precloración y coagulación 3. Floculación y decantación 4. Filtración sobre arena 5. Bombeo a depósitos 6. Desinfección final 7. Estaciones de recloración 5 Línea de tratamiento de fangos

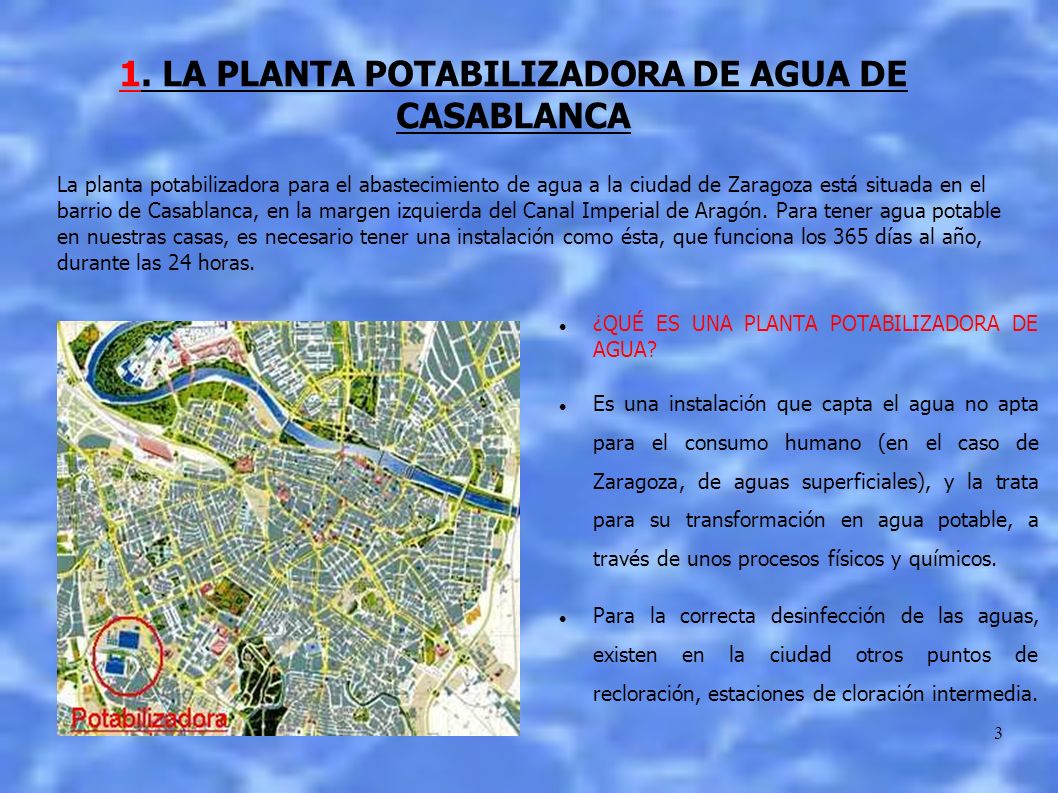

3 3 La planta potabilizadora para el abastecimiento de agua a la ciudad de Zaragoza está situada en el barrio de Casablanca, en la margen izquierda del Canal Imperial de Aragón. Para tener agua potable en nuestras casas, es necesario tener una instalación como ésta, que funciona los 365 días al año, durante las 24 horas. 1. LA PLANTA POTABILIZADORA DE AGUA DE CASABLANCA ¿QUÉ ES UNA PLANTA POTABILIZADORA DE AGUA? Es una instalación que capta el agua no apta para el consumo humano (en el caso de Zaragoza, de aguas superficiales), y la trata para su transformación en agua potable, a través de unos procesos físicos y químicos. Para la correcta desinfección de las aguas, existen en la ciudad otros puntos de recloración, estaciones de cloración intermedia.

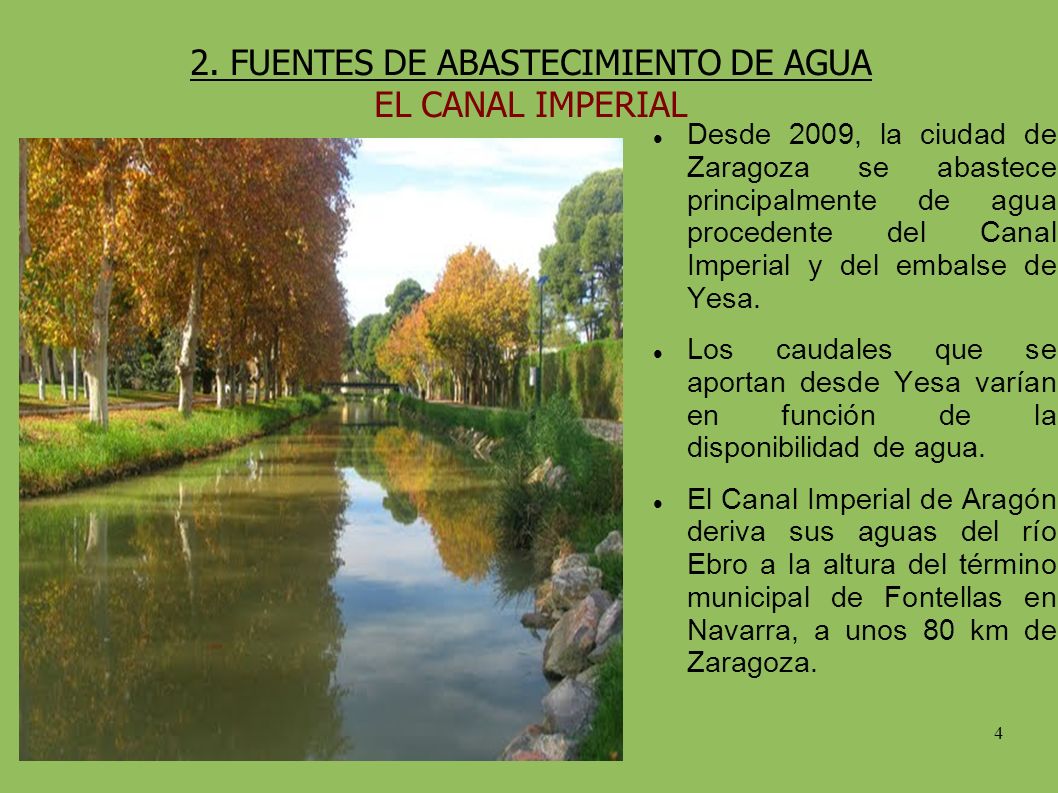

4 4 2. FUENTES DE ABASTECIMIENTO DE AGUA EL CANAL IMPERIAL Desde 2009, la ciudad de Zaragoza se abastece principalmente de agua procedente del Canal Imperial y del embalse de Yesa. Los caudales que se aportan desde Yesa varían en función de la disponibilidad de agua. El Canal Imperial de Aragón deriva sus aguas del río Ebro a la altura del término municipal de Fontellas en Navarra, a unos 80 km de Zaragoza.

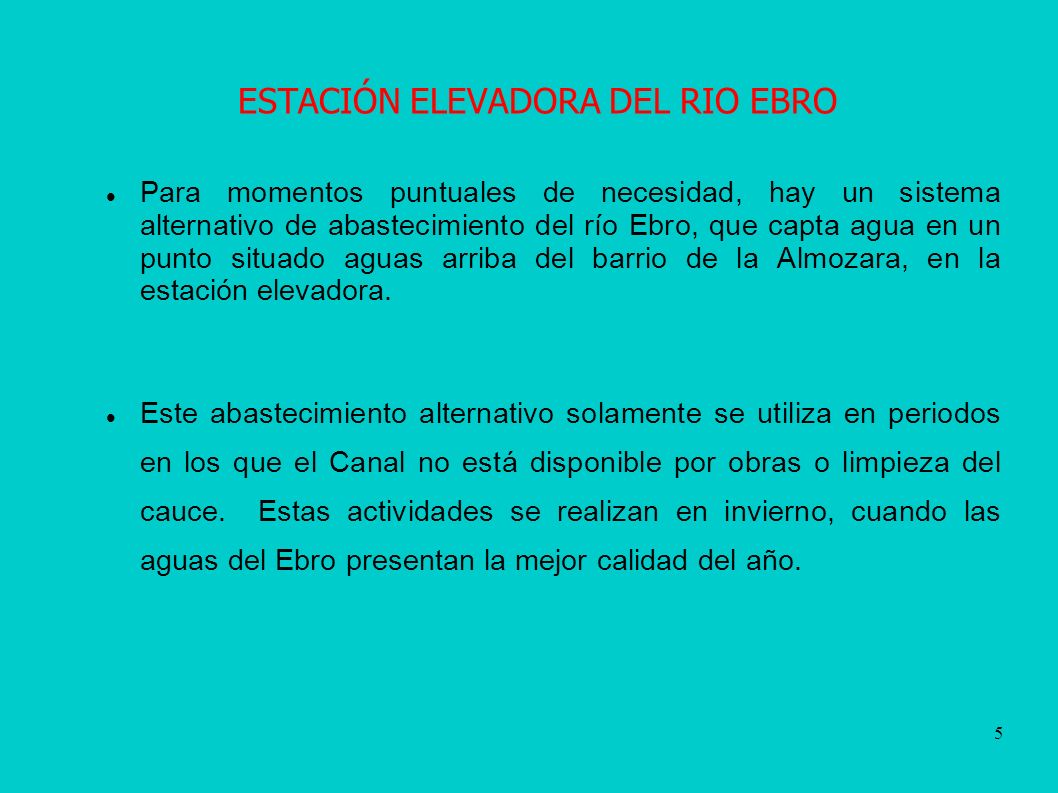

5 5 ESTACIÓN ELEVADORA DEL RIO EBRO Para momentos puntuales de necesidad, hay un sistema alternativo de abastecimiento del río Ebro, que capta agua en un punto situado aguas arriba del barrio de la Almozara, en la estación elevadora. Este abastecimiento alternativo solamente se utiliza en periodos en los que el Canal no está disponible por obras o limpieza del cauce. Estas actividades se realizan en invierno, cuando las aguas del Ebro presentan la mejor calidad del año.

6 6 La calidad del agua de Zaragoza mejora al proceder del Pirineo. El agua sale desde Yesa a través de la acequia de Sora, pasando por el embalse de la Loteta, y por una tubería enterrada llega a los depósitos de la margen derecha del Canal Imperial de Aragón. EL EMBALSE DE YESA

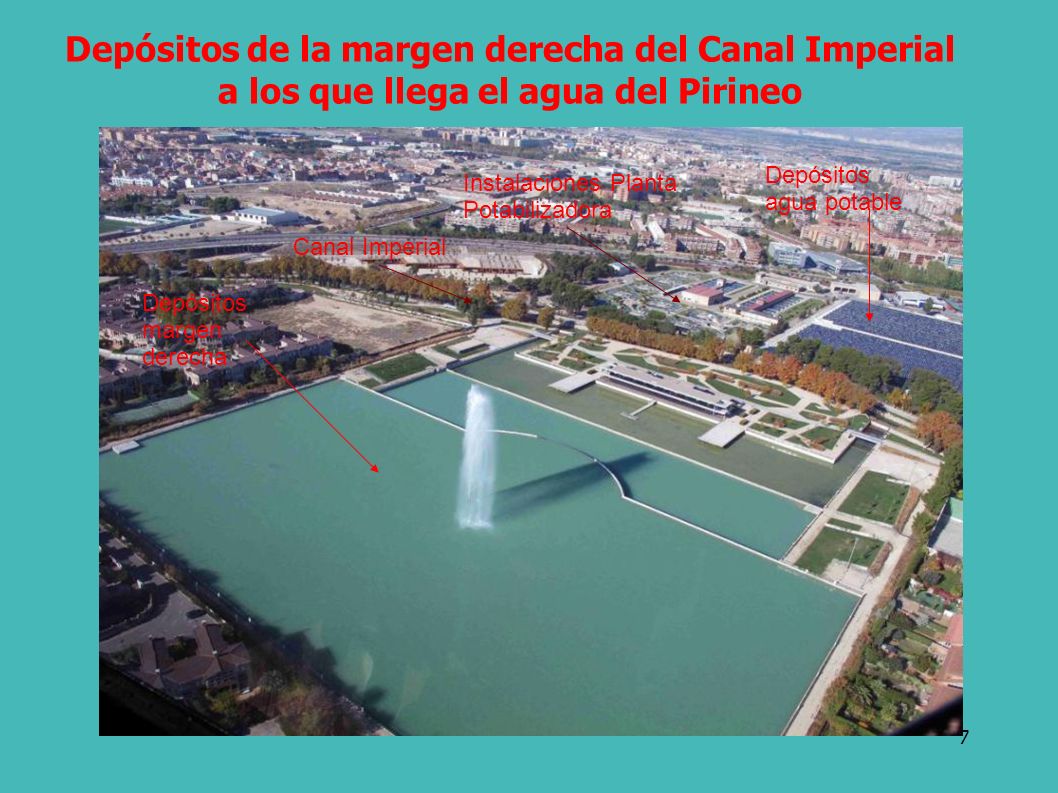

7 7 Depósitos de la margen derecha del Canal Imperial a los que llega el agua del Pirineo Canal Imperial Instalaciones Planta Potabilizadora Depósitos margen derecha Depósitos agua potable

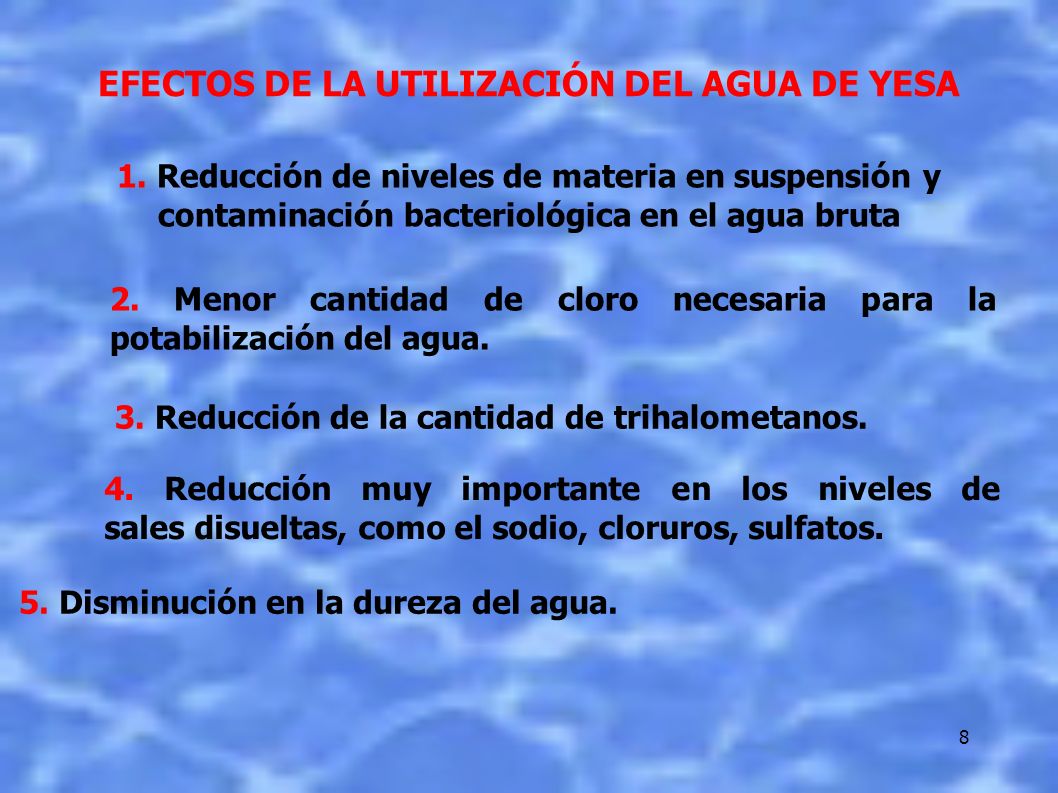

8 8 EFECTOS DE LA UTILIZACIÓN DEL AGUA DE YESA 2. Menor cantidad de cloro necesaria para la potabilización del agua. 3. Reducción de la cantidad de trihalometanos. 1. Reducción de niveles de materia en suspensión y contaminación bacteriológica en el agua bruta 4. Reducción muy importante en los niveles de sales disueltas, como el sodio, cloruros, sulfatos. 5. Disminución en la dureza del agua.

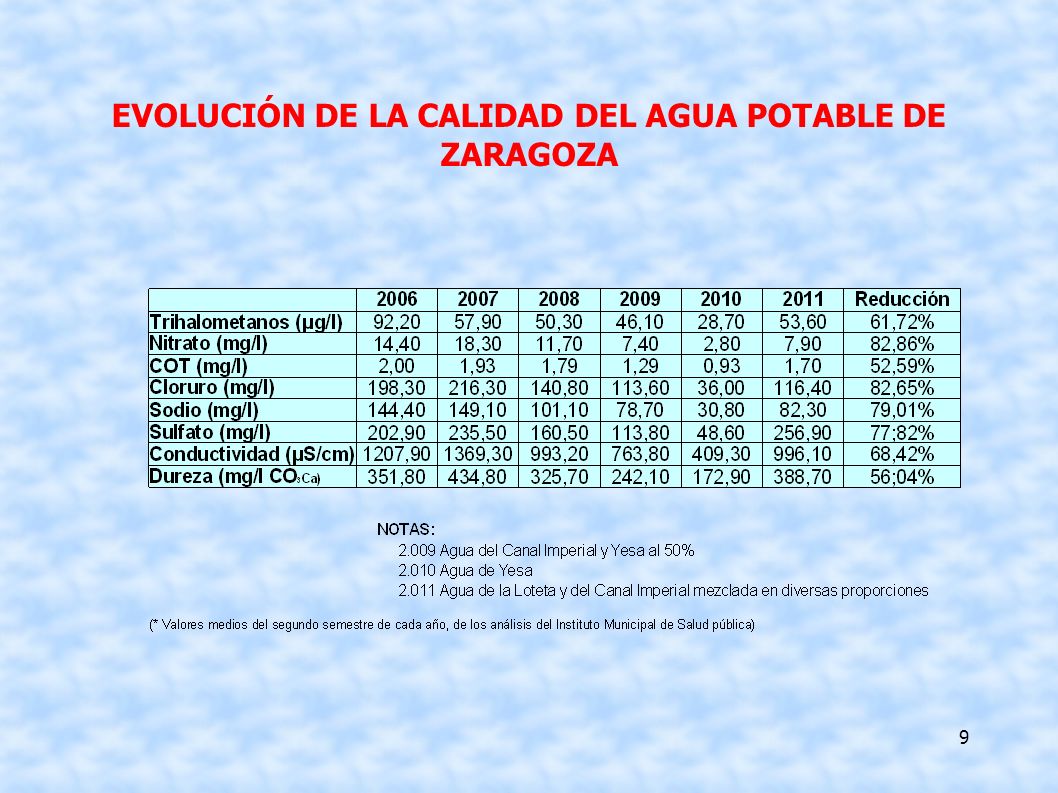

9 9 EVOLUCIÓN DE LA CALIDAD DEL AGUA POTABLE DE ZARAGOZA

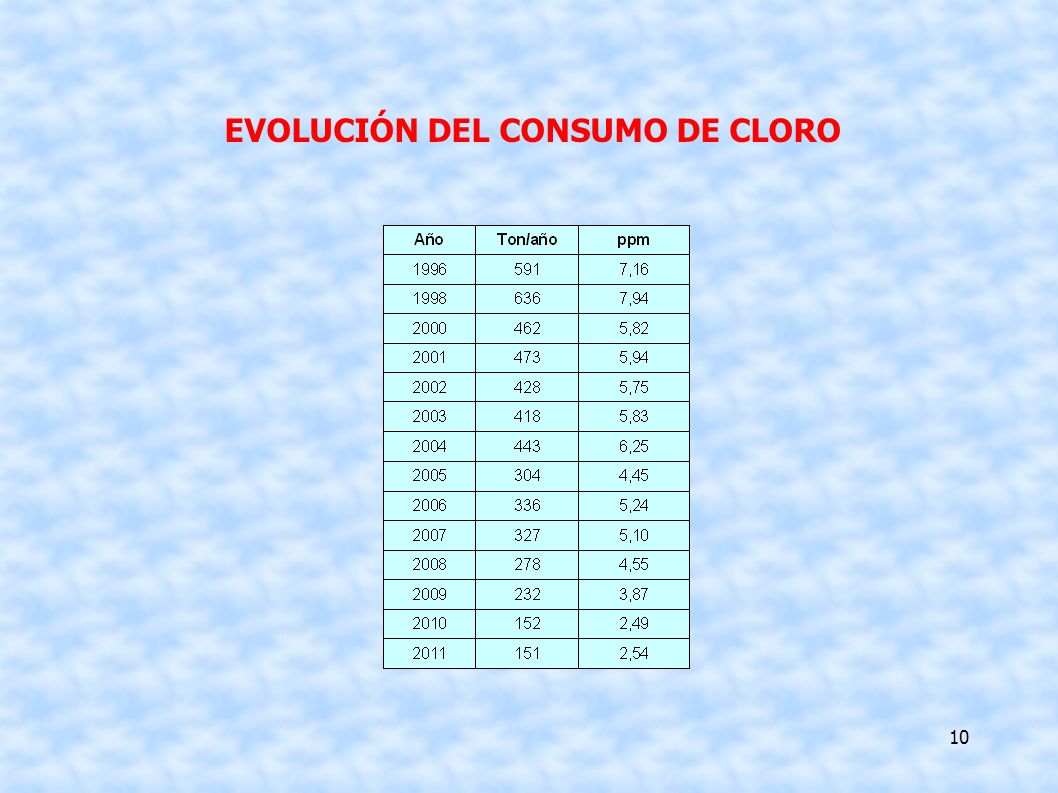

10 10 EVOLUCIÓN DEL CONSUMO DE CLORO

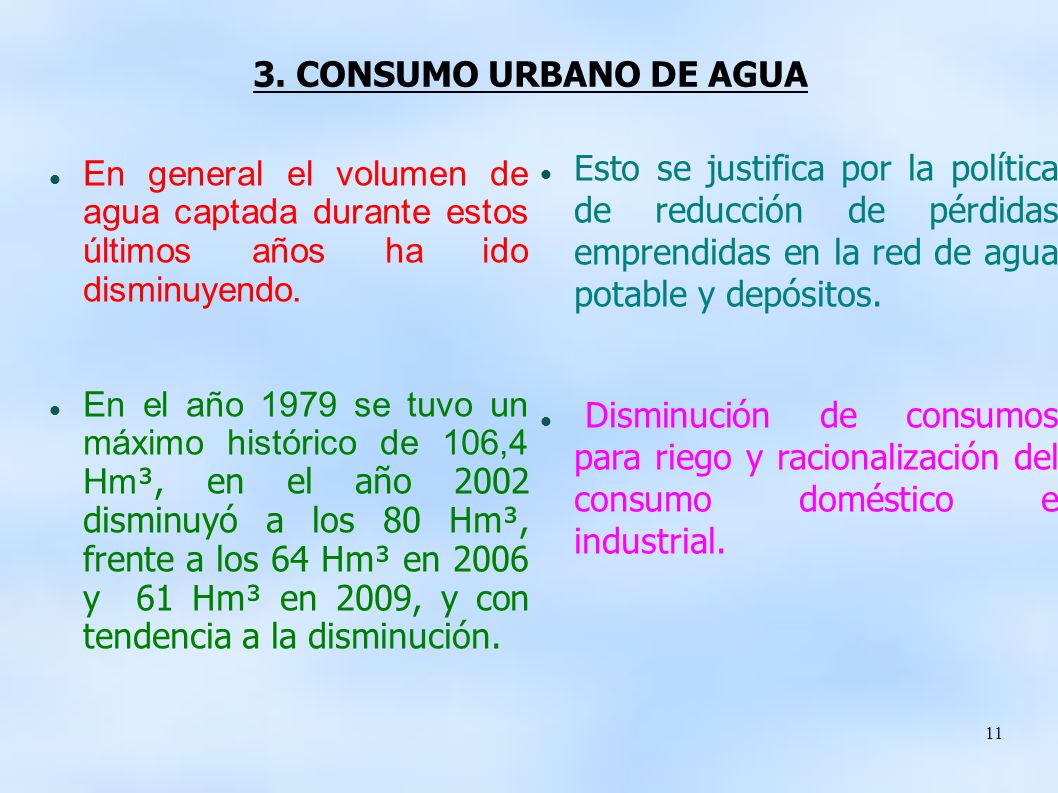

11 11 3. CONSUMO URBANO DE AGUA Esto se justifica por la política de reducción de pérdidas emprendidas en la red de agua potable y depósitos. Disminución de consumos para riego y racionalización del consumo doméstico e industrial. En general el volumen de agua captada durante estos últimos años ha ido disminuyendo. En el año 1979 se tuvo un máximo histórico de 106,4 Hm ³, en el año 2002 disminuyó a los 80 Hm³, frente a los 64 Hm³ en 2006 y 61 Hm³ en 2009, y con tendencia a la disminución.

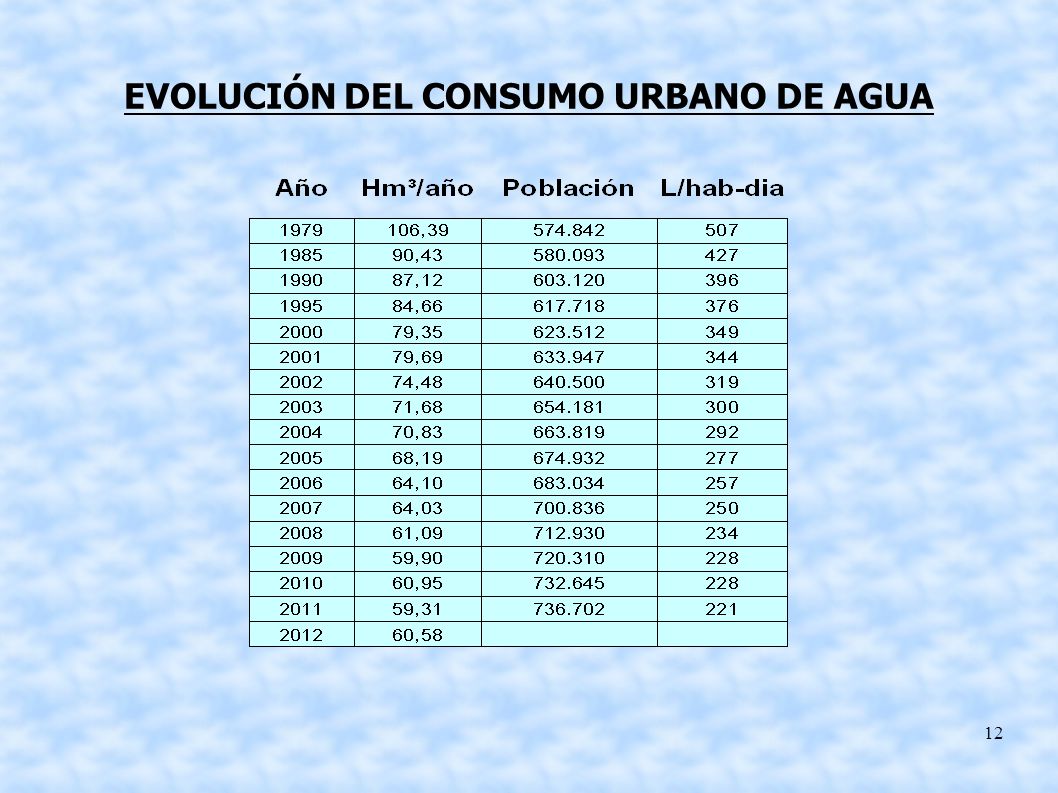

12 12 EVOLUCIÓN DEL CONSUMO URBANO DE AGUA

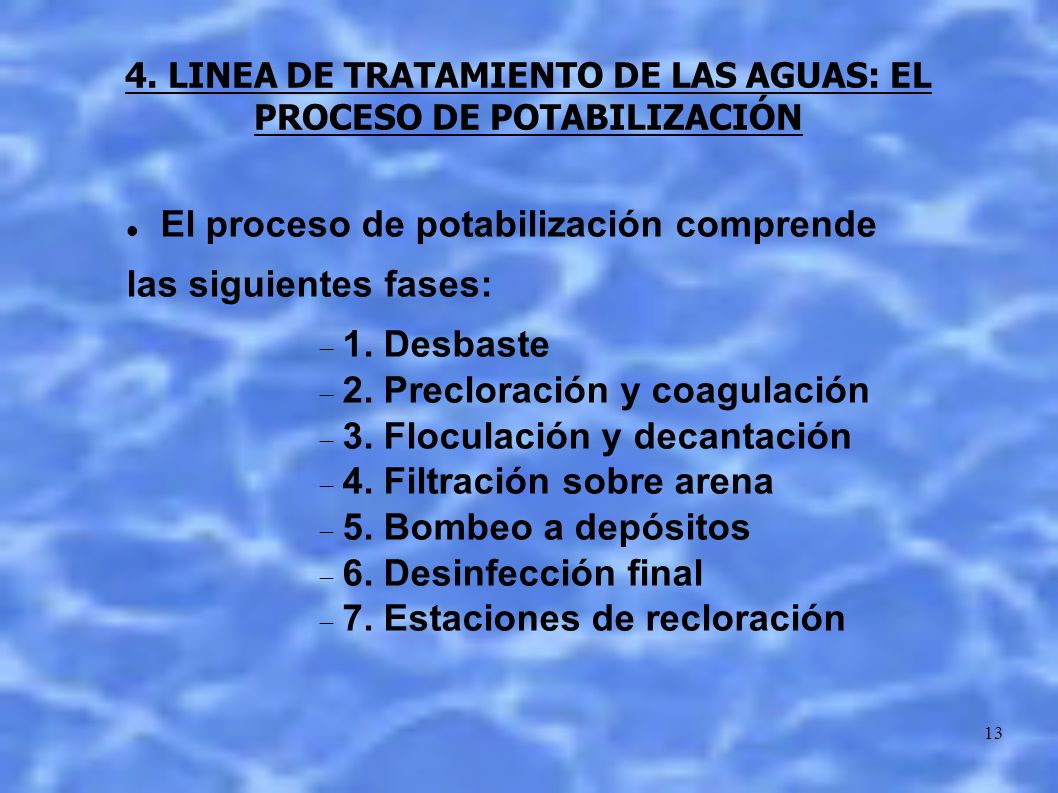

13 13 4. LINEA DE TRATAMIENTO DE LAS AGUAS: EL PROCESO DE POTABILIZACIÓN El proceso de potabilización comprende las siguientes fases: 1. Desbaste 2. Precloración y coagulación 3. Floculación y decantación 4. Filtración sobre arena 5. Bombeo a depósitos 6. Desinfección final 7. Estaciones de recloración

14 14 1. El desbaste: Es una primera fase para eliminar sólidos, que consiste en filtrar el agua por rejas de diferente tamaño. El desbaste se lleva a cabo mediante reja de eliminación de sólidos de tamaño 3,5x5 m. Y con una distancia entre barrotes de 100 mm. y losa deflectora de hormigón que impide la entrada de material flotante. A continuación, dos rejas autolimpiantes con un paso entre barrotes de 20 mm., permiten la eliminación de hojas de árboles y otros residuos. SISTEMA DE COMPUERTA Y REJAS

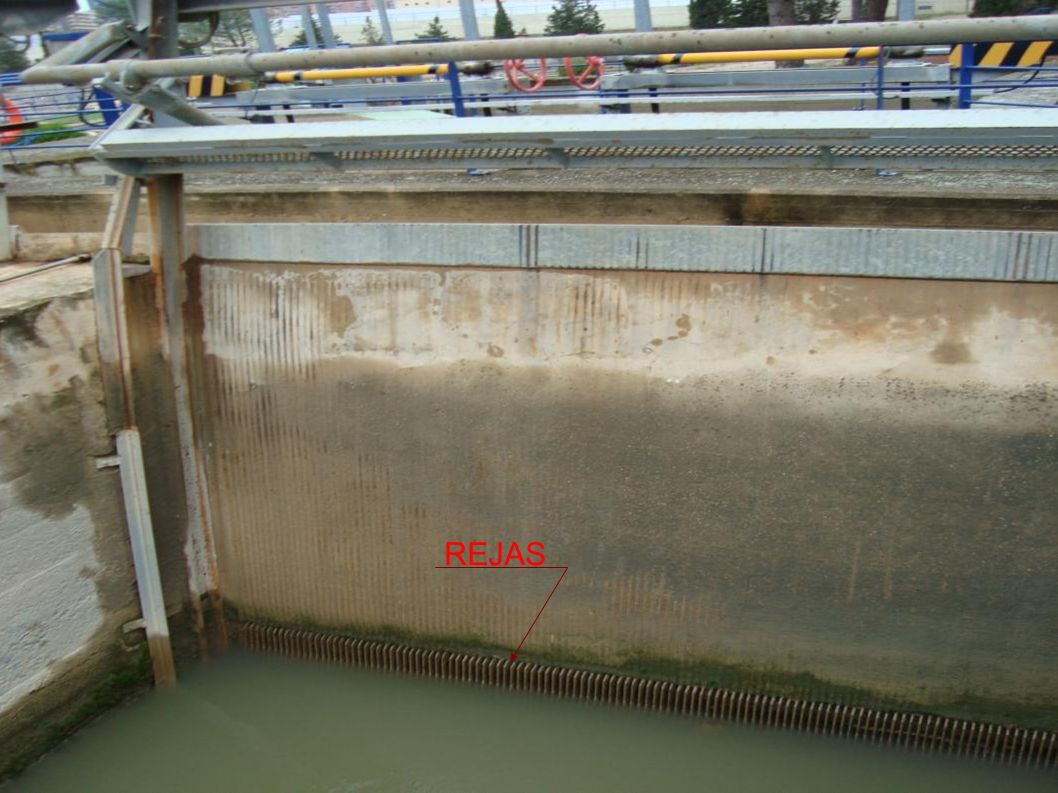

15 15 REJAS

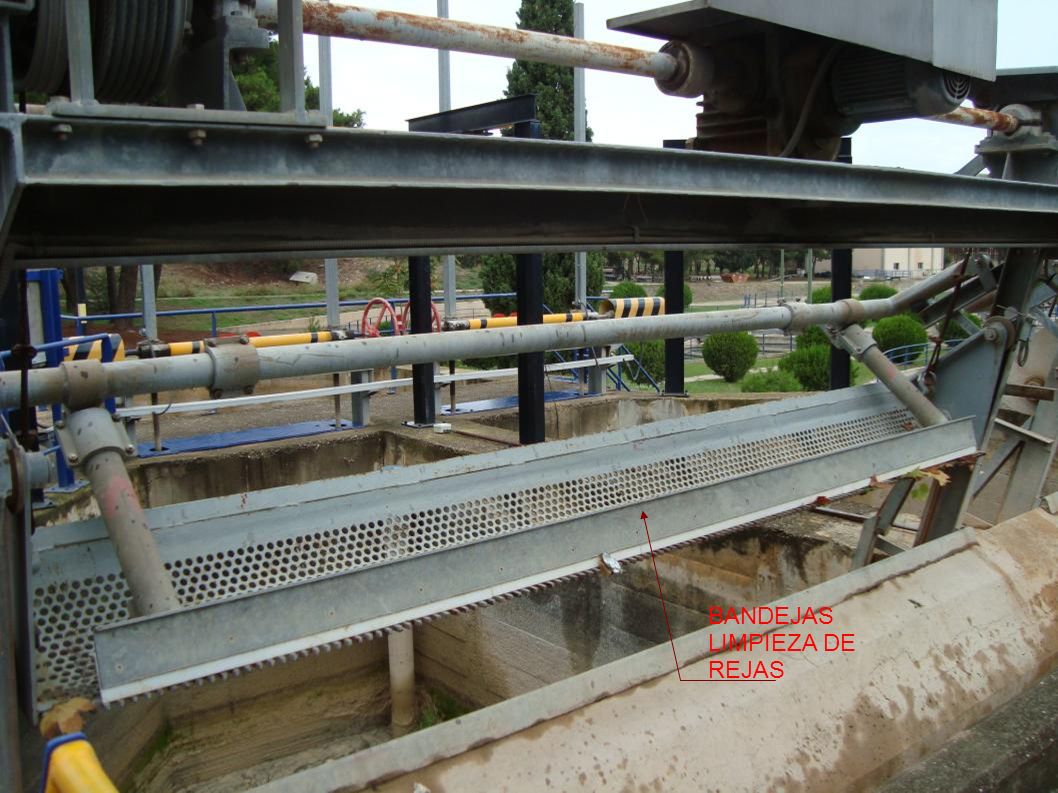

16 16 BANDEJAS LIMPIEZA DE REJAS

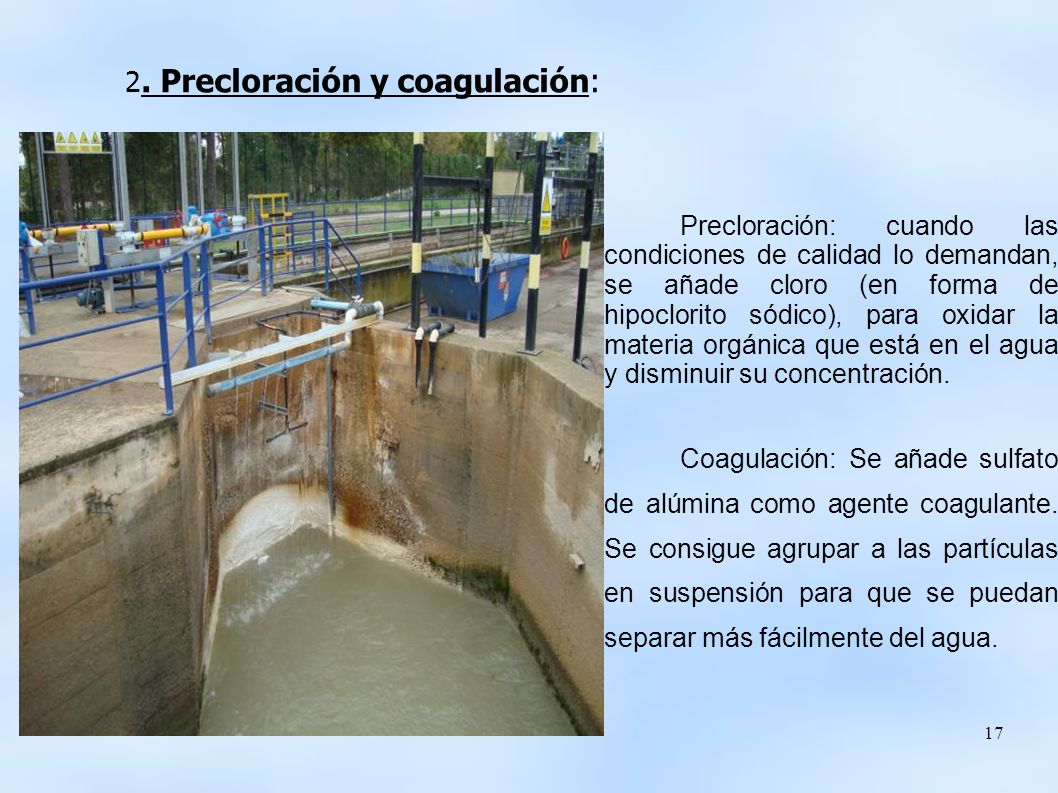

17 17 Precloración: cuando las condiciones de calidad lo demandan, se añade cloro (en forma de hipoclorito sódico), para oxidar la materia orgánica que está en el agua y disminuir su concentración. Coagulación: Se añade sulfato de alúmina como agente coagulante. Se consigue agrupar a las partículas en suspensión para que se puedan separar más fácilmente del agua. 2. Precloración y coagulación:

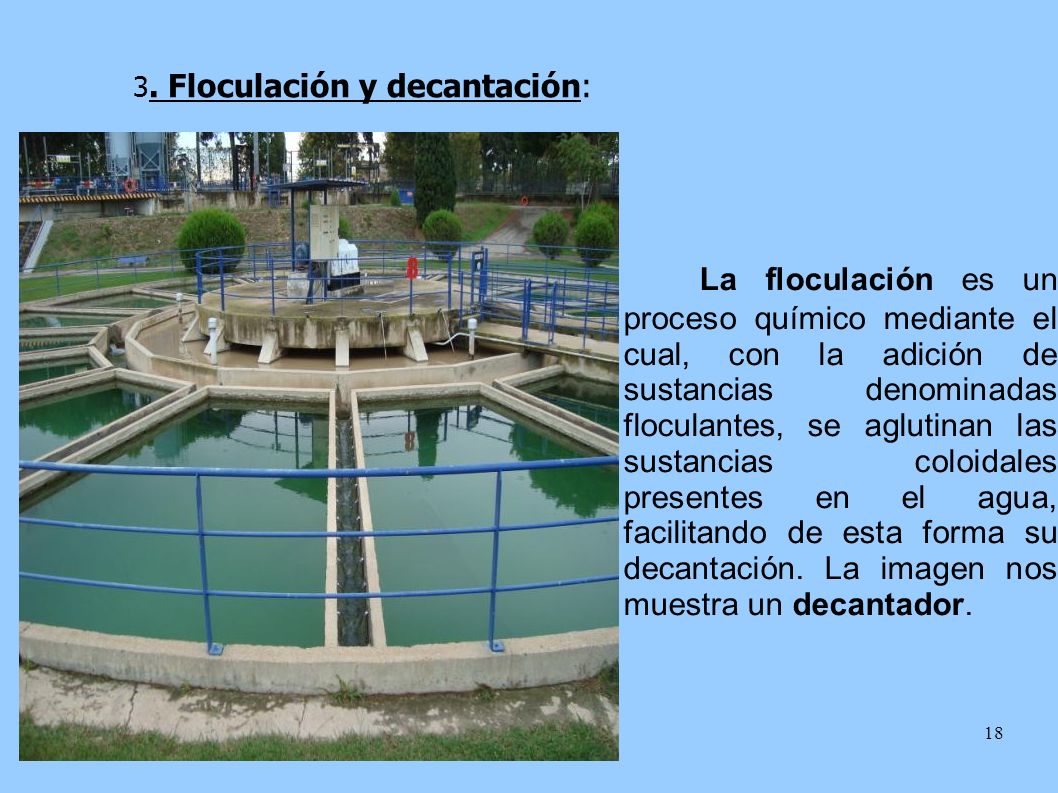

18 18 3. Floculación y decantación: La floculación es un proceso químico mediante el cual, con la adición de sustancias denominadas floculantes, se aglutinan las sustancias coloidales presentes en el agua, facilitando de esta forma su decantación. La imagen nos muestra un decantador.

19 19 Foto de los decantadores La decantación es un proceso físico de separación por gravedad de las partículas en suspensión que trasporta el agua, donde las partículas más densas sedimentan al fondo del decantador, y las menos densas flotan y quedan en la superficie.

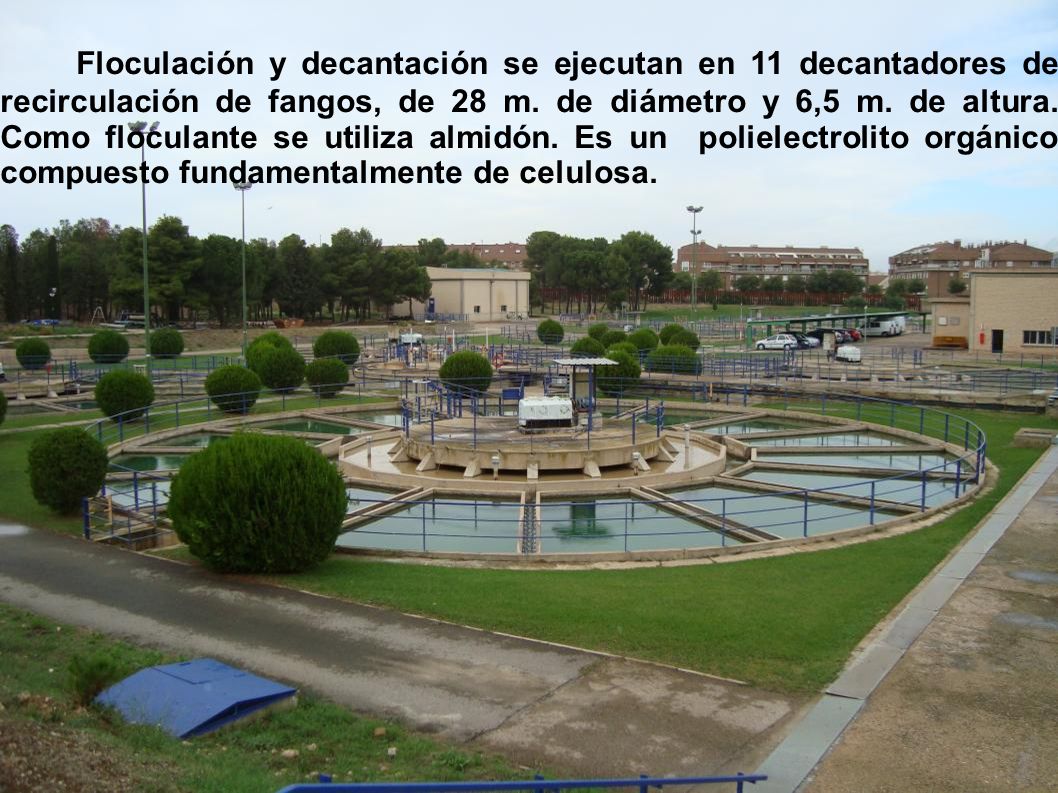

20 20 Foto de los decantadores Floculación y decantación se ejecutan en 11 decantadores de recirculación de fangos, de 28 m. de diámetro y 6,5 m. de altura. Como floculante se utiliza almidón. Es un polielectrolito orgánico compuesto fundamentalmente de celulosa.

21 21

22 22

23 23 4. Filtración sobre arena y carbón activo: Este proceso sirve para separar los sólidos en suspensión del agua, que quedan retenidos en los lechos de filtración. El agua que llega a los filtros circula desde la superficie hasta los desagües de fondo, atravesando todo el lecho de filtrado. En la actualidad hay 34 filtros, 14 son de arena y 20 son de carbón activo granular. El lecho de arena es de 60 cm de altura y granulometría de 0,7 mm.

24 24 carbón activo: El lecho de carbón activo tiene 1 metro de espesor. El carbón activo tiene una gran superficie específica por lo que es capaz de adsorber gran cantidad de sustancias contaminantes en sus paredes. Además destruye el cloro residual eliminando su gusto y olor. La recogida del agua filtrada se efectúa mediante toberas colectoras (43 por m² de superficie filtrante), de 0,3 mm de paso de ranuras roscadas sobre un falso fondo.

25 25 Lavado de los filtros : El lavado de los filtros se realiza inyectando agua y aire por el fondo a contracorriente.

26 26 5. Bombeo a depósitos: La elevación del agua a los depósitos se realiza mediante 6 grupos motobomba de 180 CV y 1 m ³ /seg y 2 grupos de 100 CV y 0,5 m ³ /seg. La capacidad de los depósitos es de m ³. La cota de altura máxima es de 8,5 metros superior a la del agua filtrada.

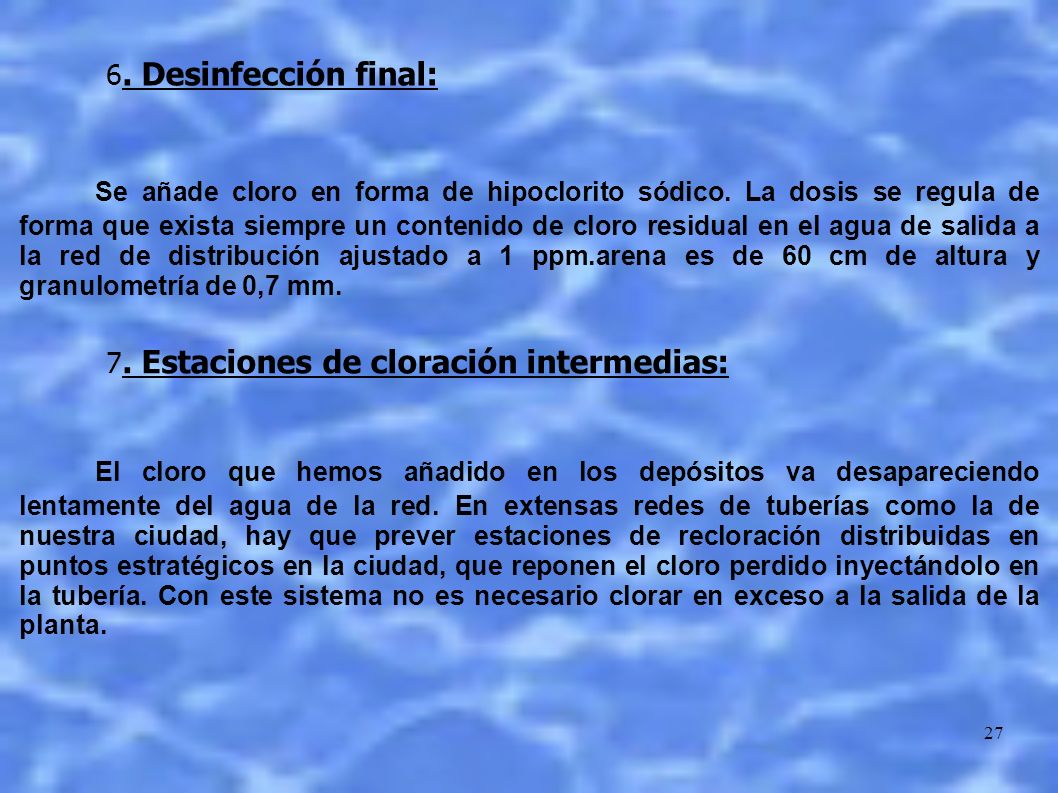

27 27 6. Desinfección final: Se añade cloro en forma de hipoclorito sódico. La dosis se regula de forma que exista siempre un contenido de cloro residual en el agua de salida a la red de distribución ajustado a 1 ppm.arena es de 60 cm de altura y granulometría de 0,7 mm. 7. Estaciones de cloración intermedias: El cloro que hemos añadido en los depósitos va desapareciendo lentamente del agua de la red. En extensas redes de tuberías como la de nuestra ciudad, hay que prever estaciones de recloración distribuidas en puntos estratégicos en la ciudad, que reponen el cloro perdido inyectándolo en la tubería. Con este sistema no es necesario clorar en exceso a la salida de la planta.

28 28 DATOS MEDIOS DE CARACTERÍSTICAS BÁSICAS DEL AGUA según datos del instituto Municipal de Salud Pública (2012) - Turbidez (N.T.U): < 0,3 - pH: 7,66 - Conductividad a 20° C (μS/cm): 881,27 - Dureza (mg/l CO3Ca): 322,18 - TOC ( carbón orgánico total): 1,81 - Amoniaco (mg/l): 0 - Nitritos (mg/l): 0 - Nitratos (mg/l): 8,84 - Bicarbonatos (mg/l): 149,55 - Cloruros (mg/l): 107,79 - Sulfatos (mg/l): 176,15 - Sodio (mg/l): 76,43 - Potasio (mg/l): 3,14

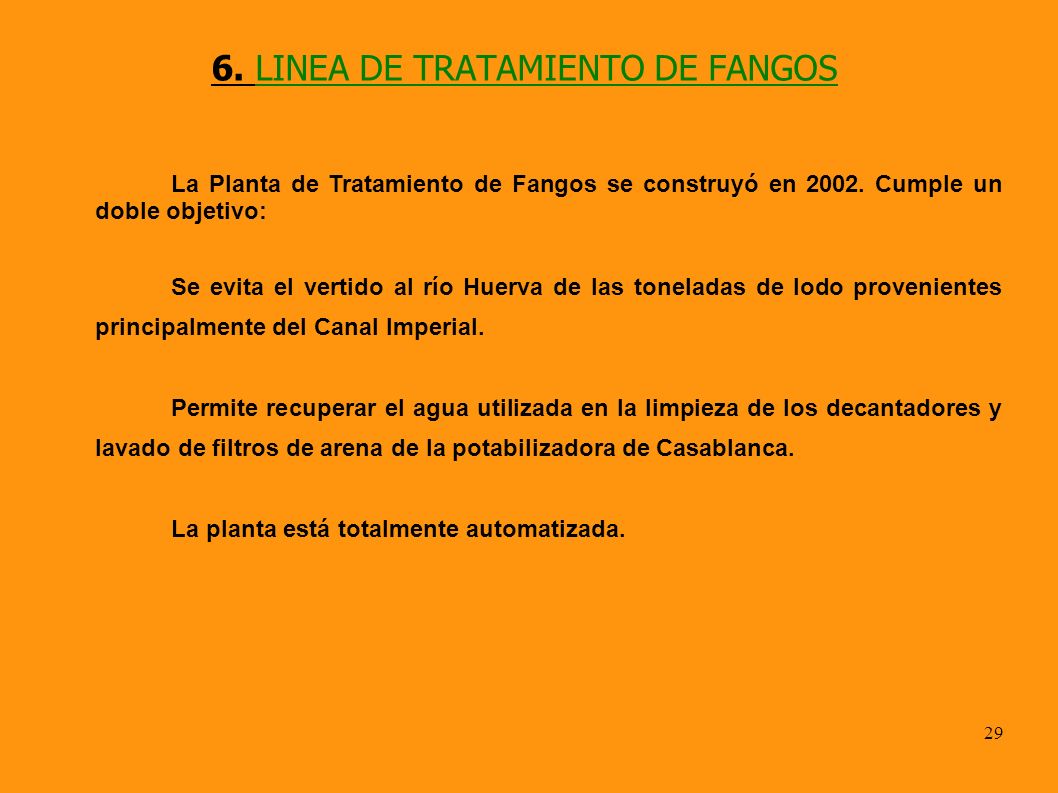

29 29 6. LINEA DE TRATAMIENTO DE FANGOS La Planta de Tratamiento de Fangos se construyó en Cumple un doble objetivo: Se evita el vertido al río Huerva de las toneladas de lodo provenientes principalmente del Canal Imperial. Permite recuperar el agua utilizada en la limpieza de los decantadores y lavado de filtros de arena de la potabilizadora de Casablanca. La planta está totalmente automatizada.

30 30 Arqueta de entrada de los fangos a la planta

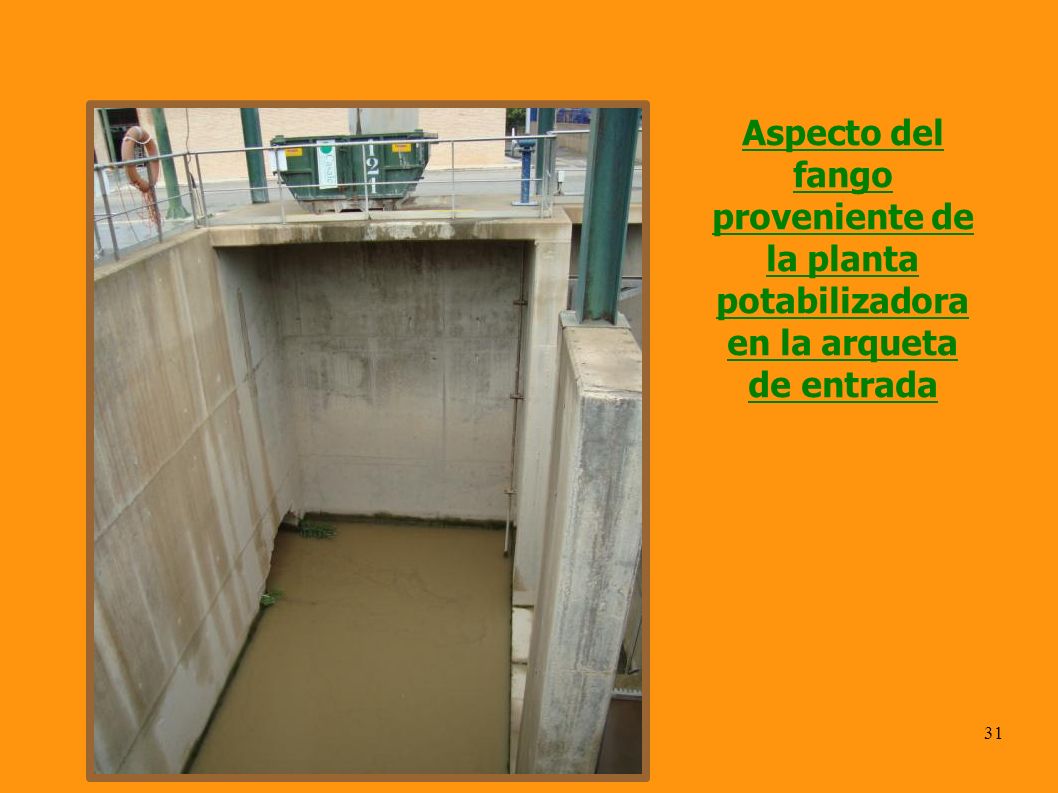

31 31 Aspecto del fango proveniente de la planta potabilizadora en la arqueta de entrada

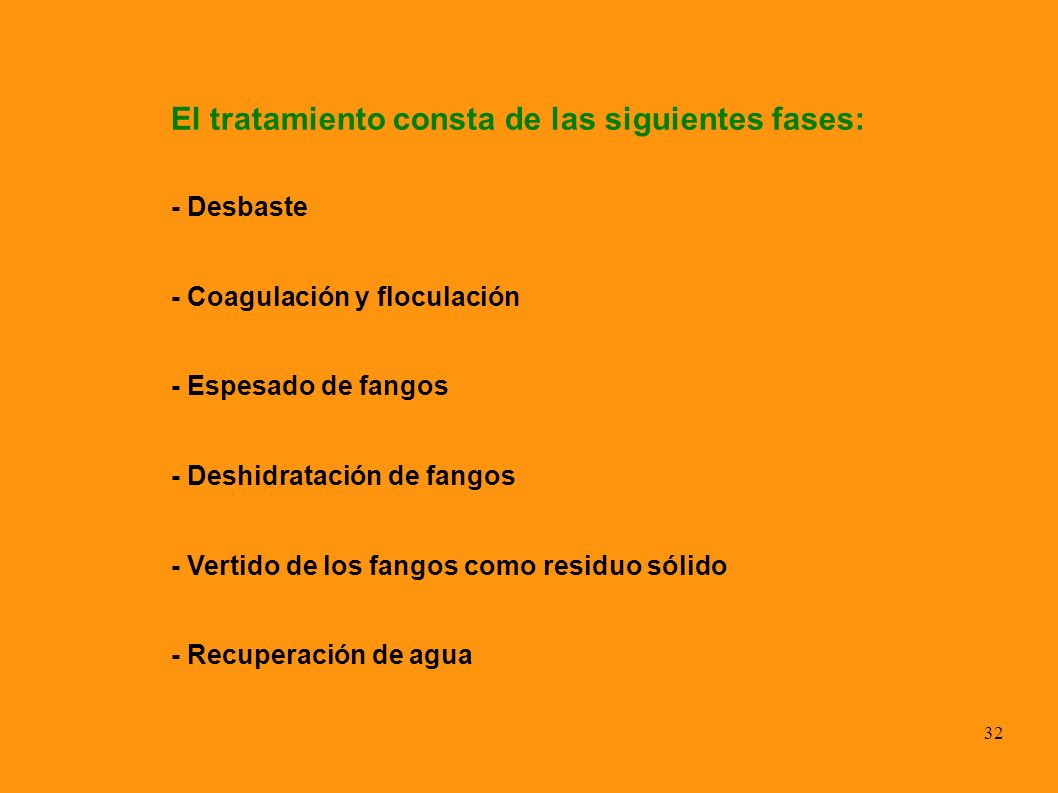

32 32 El tratamiento consta de las siguientes fases: - Desbaste - Coagulación y floculación - Espesado de fangos - Deshidratación de fangos - Vertido de los fangos como residuo sólido - Recuperación de agua

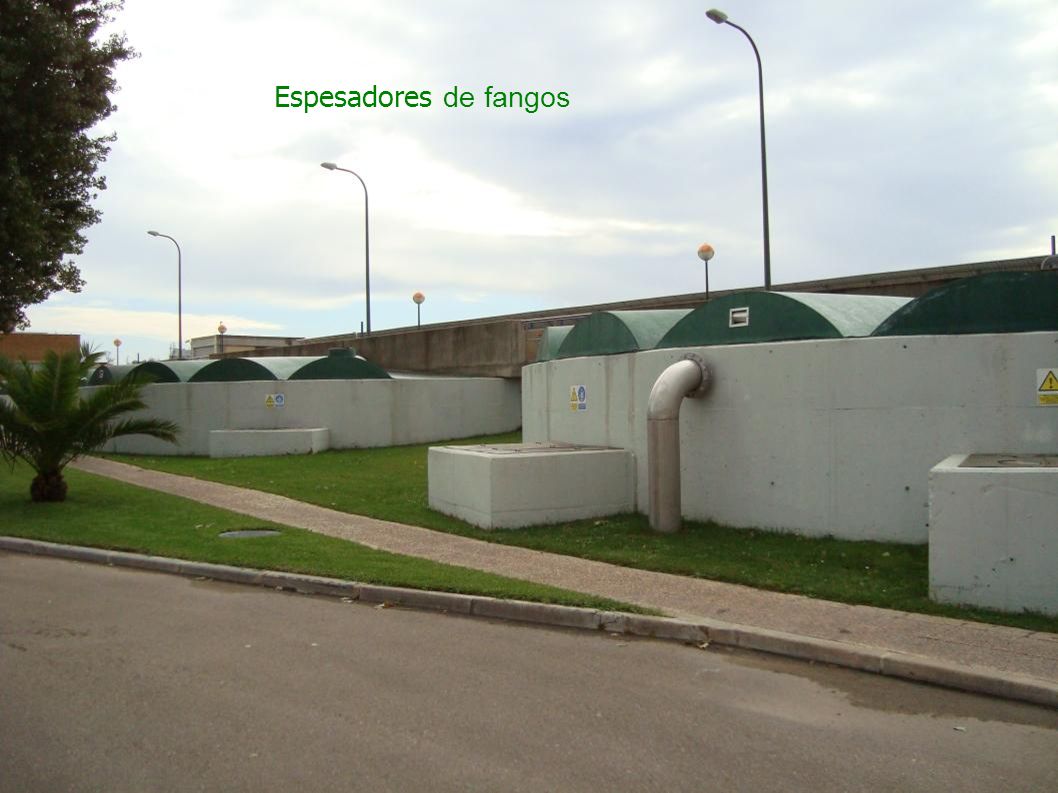

33 33 Espesadores de fangos

34 34 Filtros banda

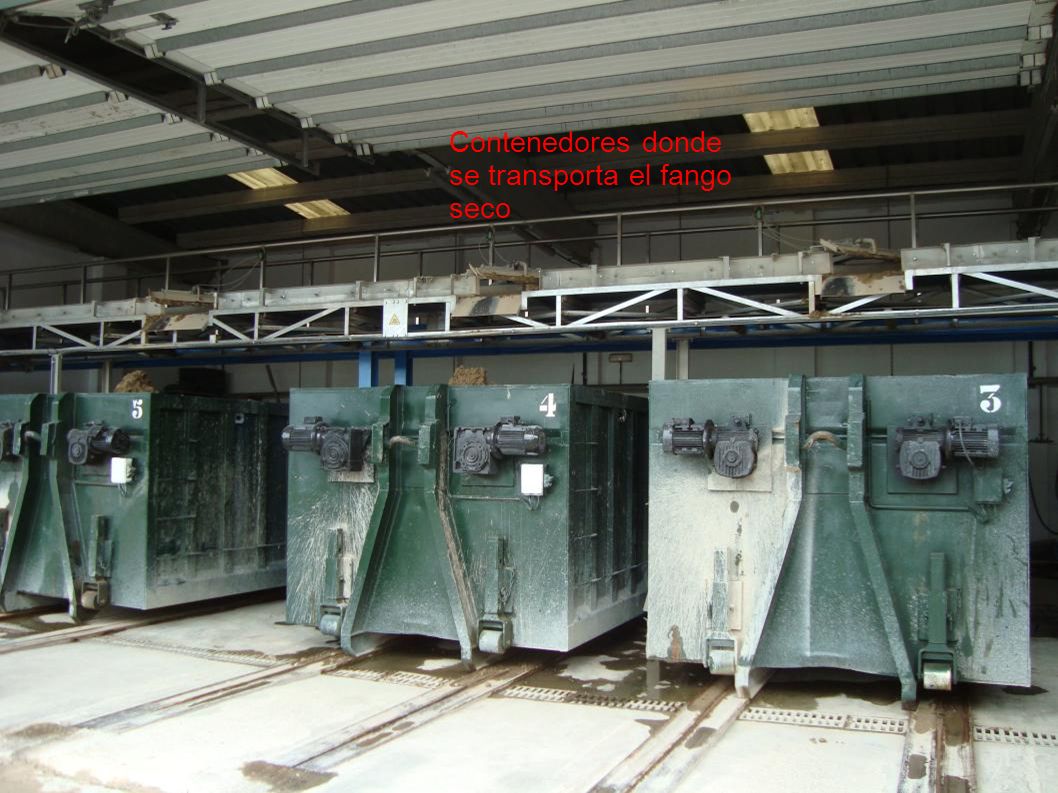

35 35 Contenedores donde se transporta el fango seco

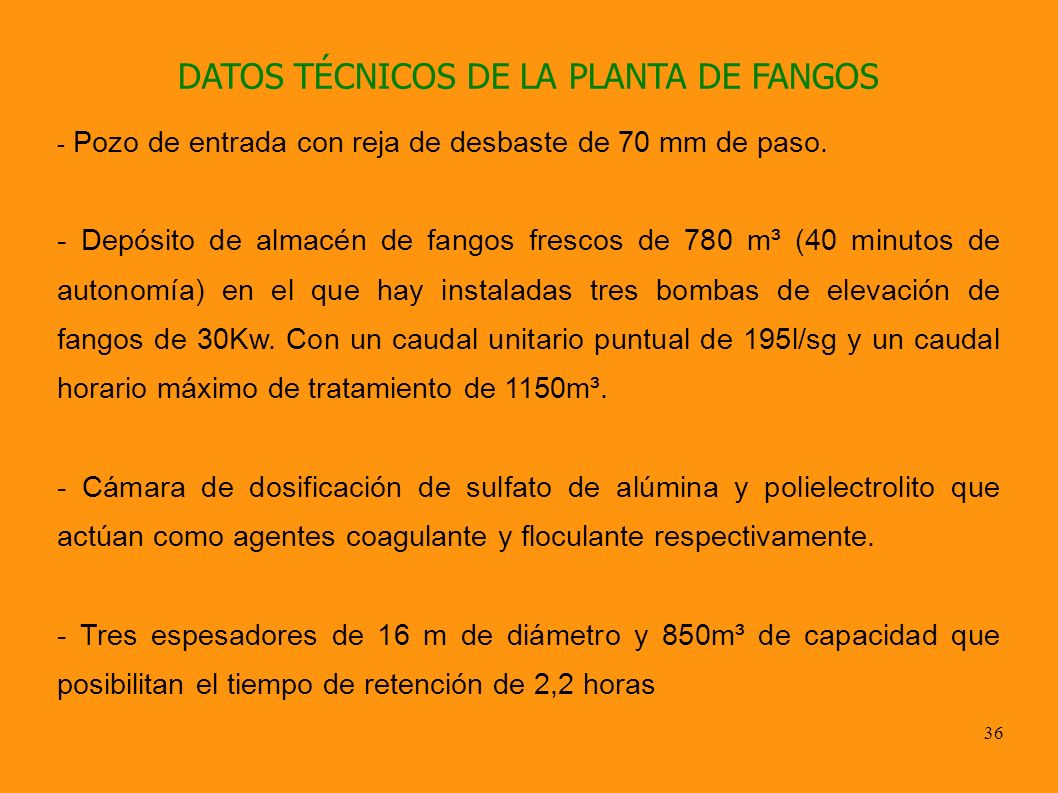

36 36 DATOS TÉCNICOS DE LA PLANTA DE FANGOS - Pozo de entrada con reja de desbaste de 70 mm de paso. - Depósito de almacén de fangos frescos de 780 m³ (40 minutos de autonomía) en el que hay instaladas tres bombas de elevación de fangos de 30Kw. Con un caudal unitario puntual de 195l/sg y un caudal horario máximo de tratamiento de 1150m³. - Cámara de dosificación de sulfato de alúmina y polielectrolito que actúan como agentes coagulante y floculante respectivamente. - Tres espesadores de 16 m de diámetro y 850m³ de capacidad que posibilitan el tiempo de retención de 2,2 horas

37 37 - Pozo de fangos espesados de 768 m³ (16 horas de autonomía). - Seis equipos de deshidratación compuestos por bombas de tornillo de elevación de fangos y dosificación de polielectrolito predeshidratador y filtro banda de dos metros de anchura. - Edificio de almacenamiento de fango deshidratado en 6 contenedores transportables de 20 m³ de capacidad unitaria. - Recuperación de agua para riego y lavado de filtros banda.

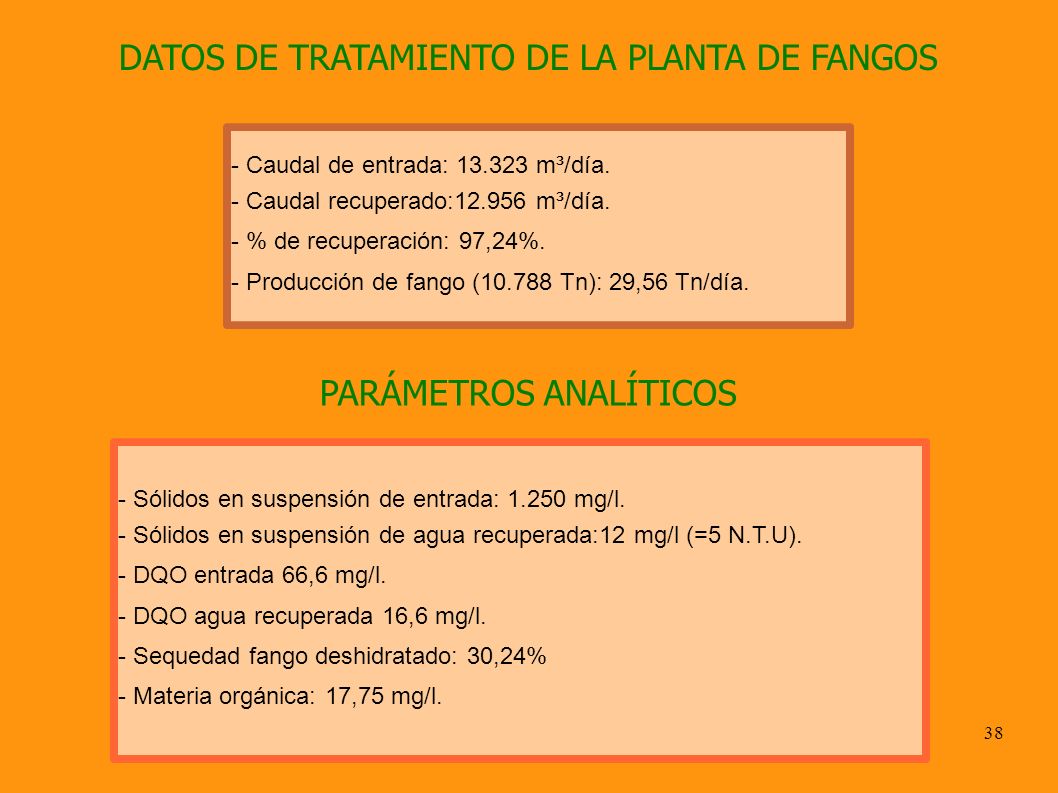

38 38 DATOS DE TRATAMIENTO DE LA PLANTA DE FANGOS - Caudal de entrada: m³/día. - Caudal recuperado: m³/día. - % de recuperación: 97,24%. - Producción de fango ( Tn): 29,56 Tn/día. PARÁMETROS ANALÍTICOS - Sólidos en suspensión de entrada: mg/l. - Sólidos en suspensión de agua recuperada:12 mg/l (=5 N.T.U). - DQO entrada 66,6 mg/l. - DQO agua recuperada 16,6 mg/l. - Sequedad fango deshidratado: 30,24% - Materia orgánica: 17,75 mg/l.
