PROYECTO DE COGENERACION DE ENERGIA

Presentación del tema: "PROYECTO DE COGENERACION DE ENERGIA"— Transcripción de la presentación:

1 PROYECTO DE COGENERACION DE ENERGIA
11° CONGRESO TECNICO INTERNACIONAL BIEL 2009 PROYECTO DE COGENERACION DE ENERGIA INDUSTRIA AZUCARERA ARGENTINA LA CAÑA DE AZUCAR DRIVERS DEL PROYECTO COGENERACIÓN ASPECTOS TÉCNICOS IMPLEMENTACIÓN

2 INDUSTRIA AZUCARERA ARGENTINA
Es una de las primeras industrias argentinas Hay antecedentes de plantaciones de caña de azúcar en las Provincias de Tucumán y Salta a fines del Siglo XVIII. En la Argentina se produce azúcar exclusivamente a partir de la caña La zafra azucarera que comprende la cosecha de caña y simultáneamente la fabricación de azúcar, abarca en promedio un período de cinco meses comenzando a fines del mes de mayo de cada año 2 2

3 INGENIO TABACAL 1- S. M. Del Tabacal 2- Ledesma 3- La Esperanza
mencionar los números de tabacal 1- S. M. Del Tabacal 2- Ledesma 3- La Esperanza 4- Río Grande 5- San Isidro 6- La Fronterita 7- Ñuñorco 8- La Providencia 9- La Corona 10- Aguilares 11- Santa Bárbara 12- Marapa 13- La Trinidad 14- Santa Rosa 15- Leales 16- Bella Vista 17- San Juan 18- Cruz Alta 19- Concepción 20- La Florida 21- Las Toscas 22- Arno 23- San Javier 3 3

4 INDUSTRIA AZUCARERA ARGENTINA
Participación en la producción Ingenios en actividad: 23 Tucumán 15 62,46 % de la producción Jujuy 35,87 % de la producción Salta Cañeros en tucumán – 85% Santa Fé 2 1,67 % de la producción Misiones 1 4 4

5 INDUSTRIA AZUCARERA ARGENTINA

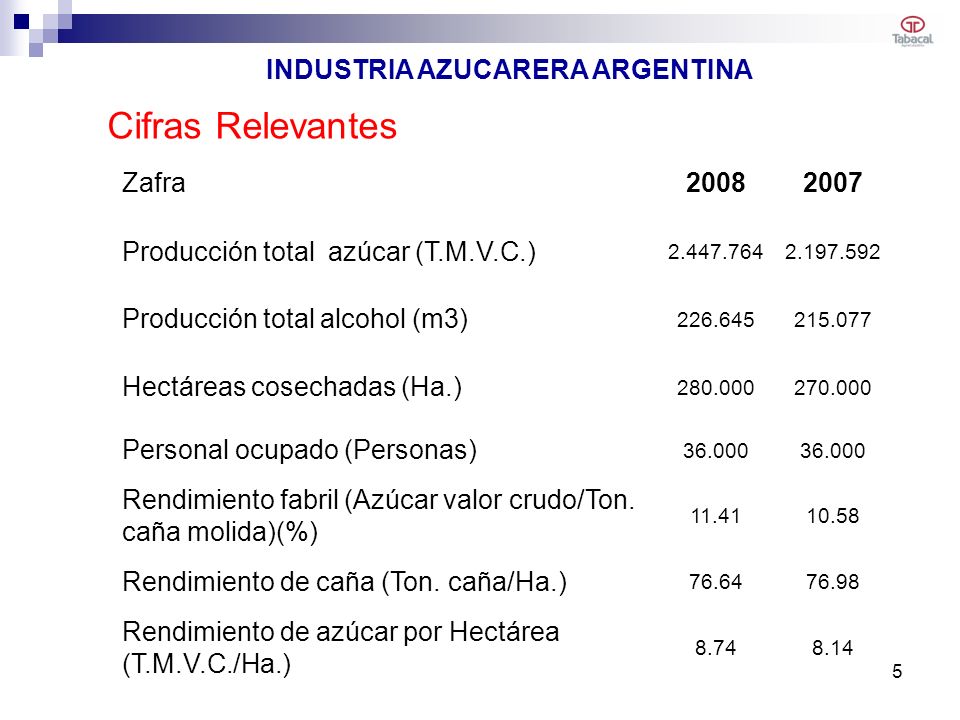

Cifras Relevantes Zafra 2008 2007 Producción total azúcar (T.M.V.C.) Producción total alcohol (m3) Hectáreas cosechadas (Ha.) Personal ocupado (Personas) 36.000 Rendimiento fabril (Azúcar valor crudo/Ton. caña molida)(%) 11.41 10.58 Rendimiento de caña (Ton. caña/Ha.) 76.64 76.98 Rendimiento de azúcar por Hectárea (T.M.V.C./Ha.) 8.74 8.14 5 5

6 CAÑA LA CAÑA DE AZÚCAR AZUCAR azúcares ALCOHOL PAPEL fibra
ENERGIA ELECTRICA 6

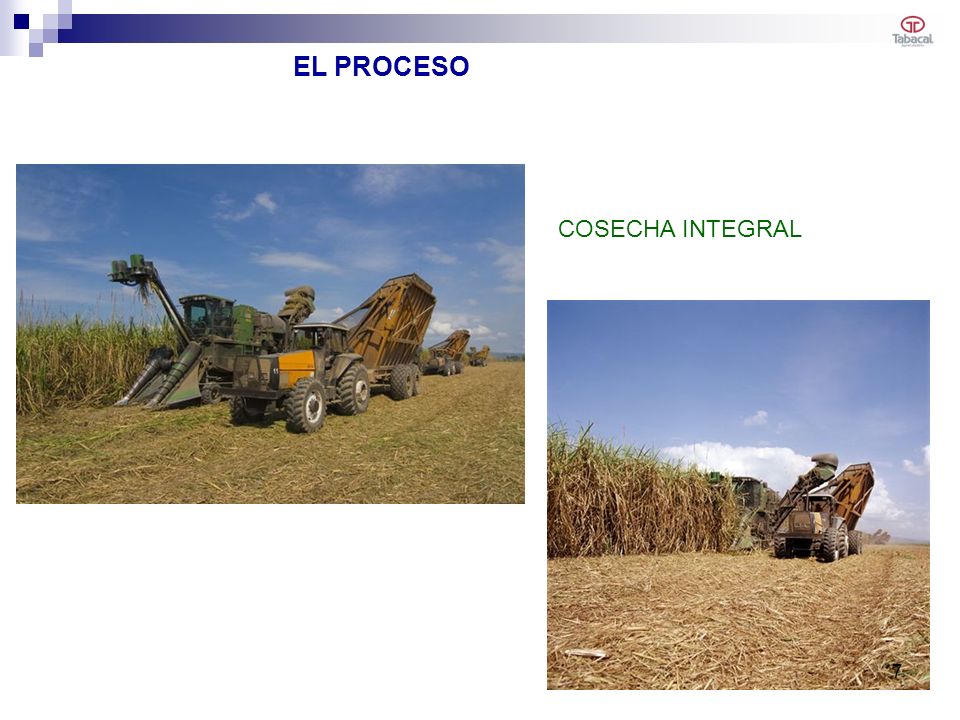

7 EL PROCESO COSECHA INTEGRAL 7

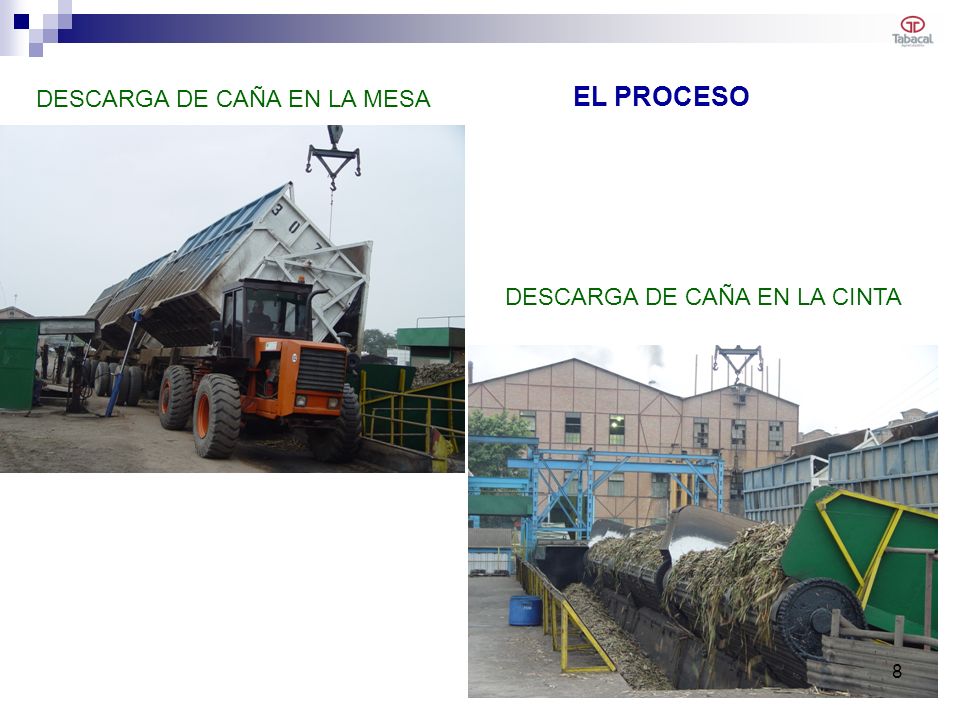

8 EL PROCESO DESCARGA DE CAÑA EN LA MESA DESCARGA DE CAÑA EN LA CINTA 8

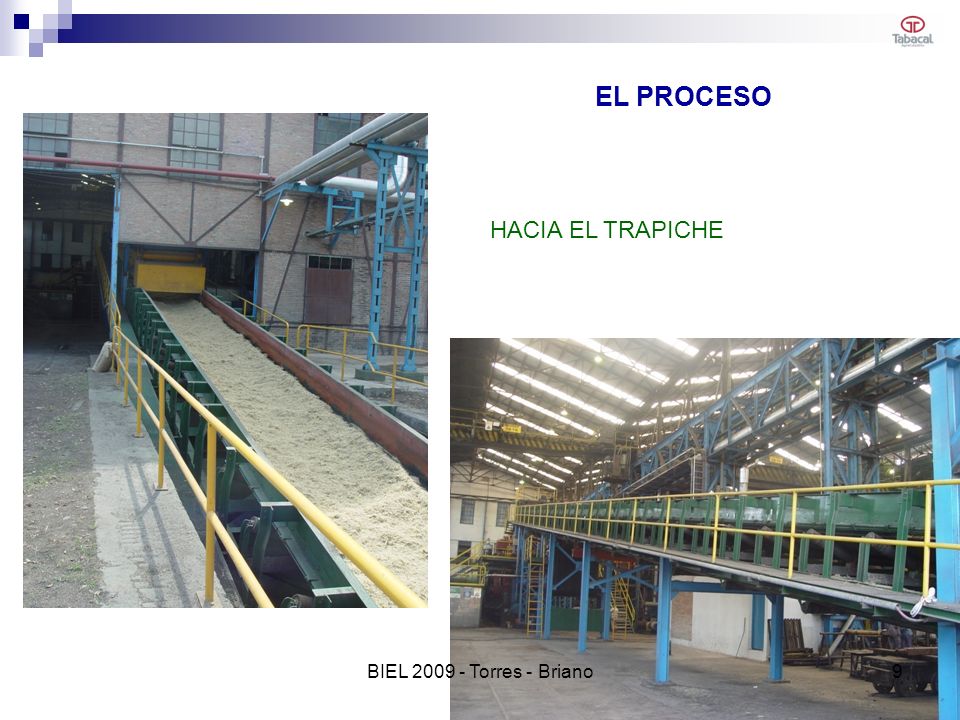

9 EL PROCESO HACIA EL TRAPICHE BIEL Torres - Briano 9

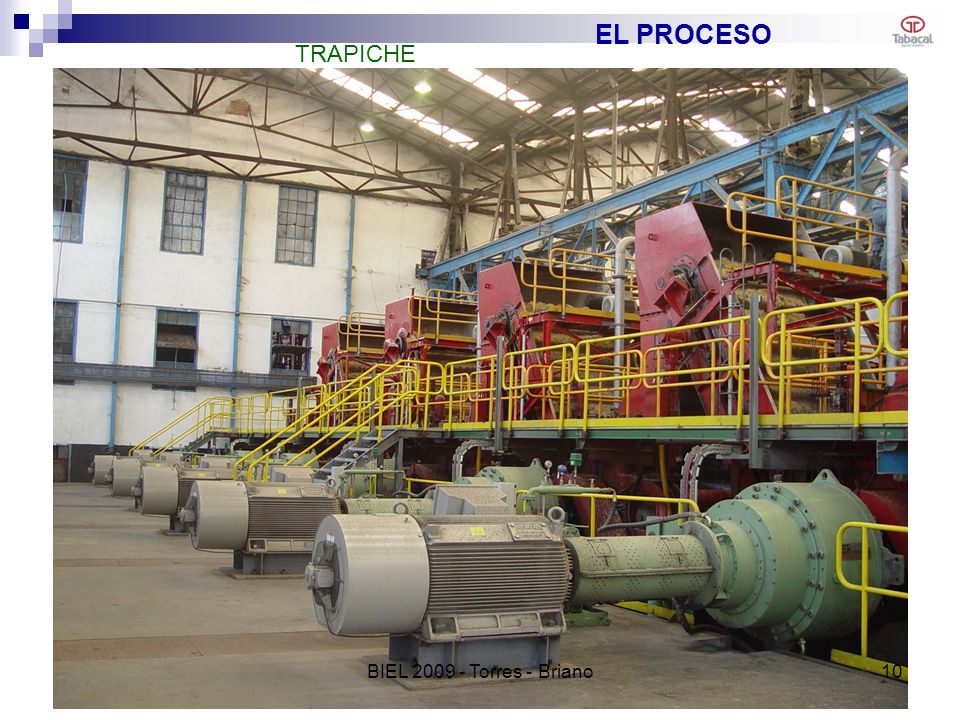

10 EL PROCESO TRAPICHE BIEL Torres - Briano 10

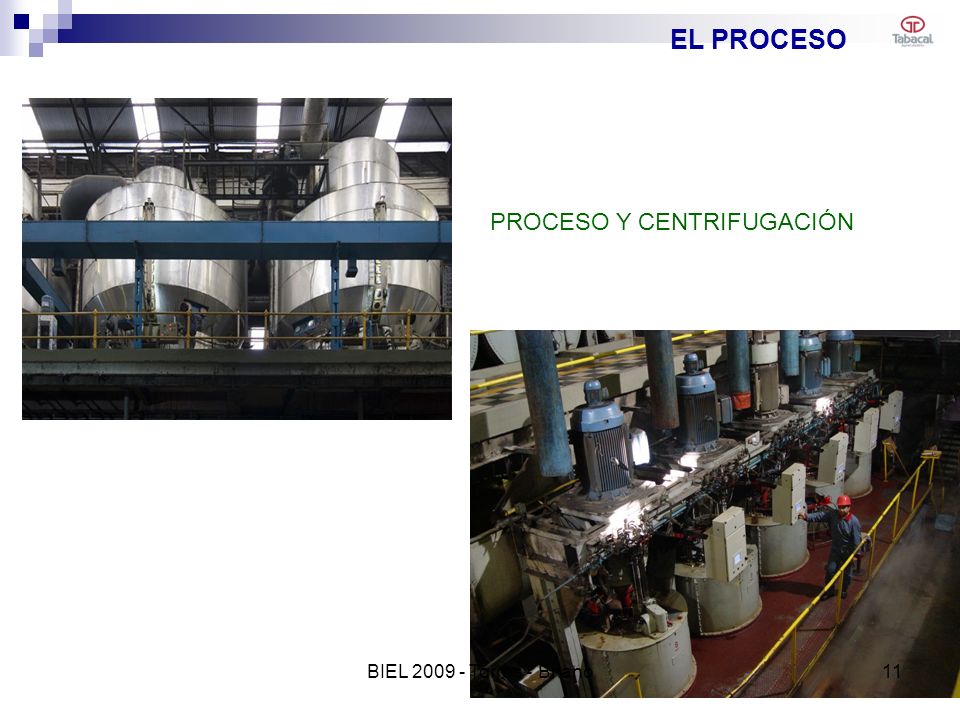

11 EL PROCESO PROCESO Y CENTRIFUGACIÓN BIEL Torres - Briano 11

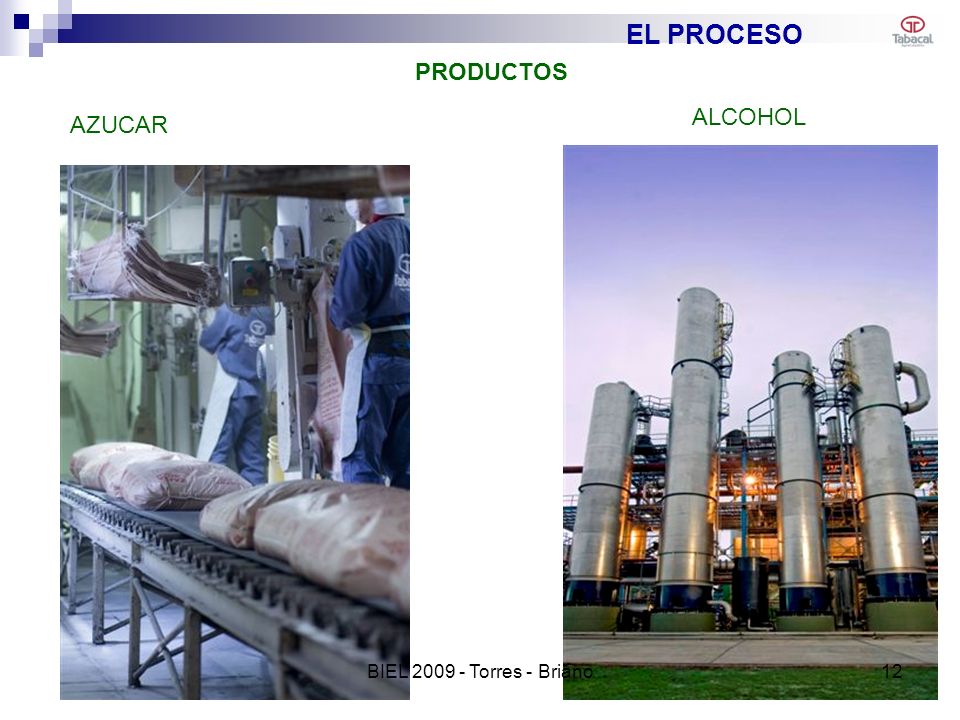

12 EL PROCESO PRODUCTOS ALCOHOL AZUCAR BIEL Torres - Briano 12

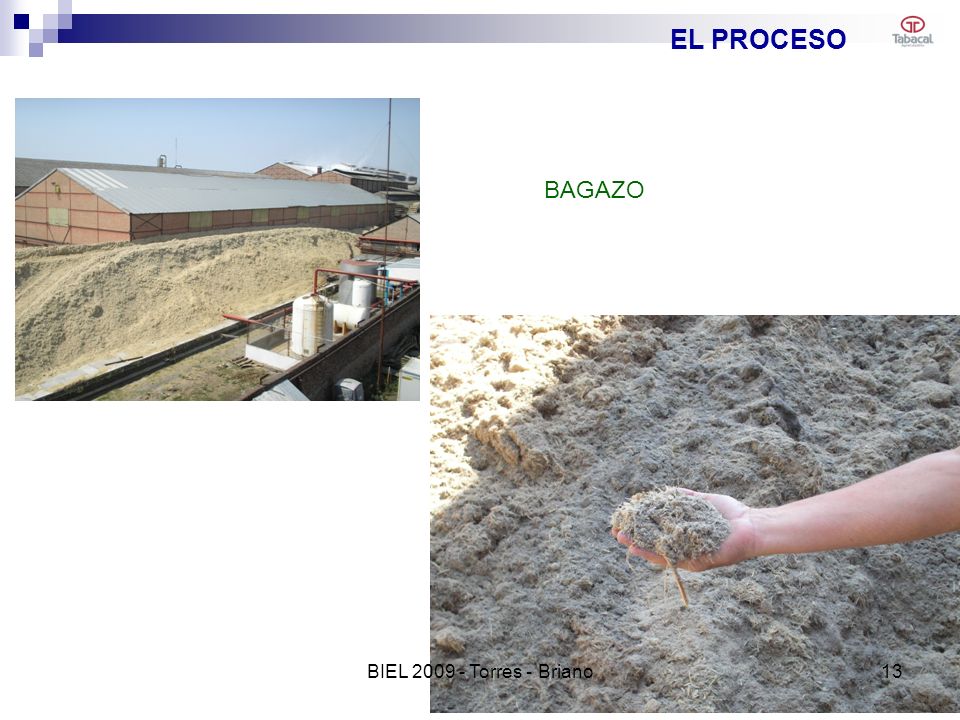

13 EL PROCESO BAGAZO BIEL Torres - Briano 13

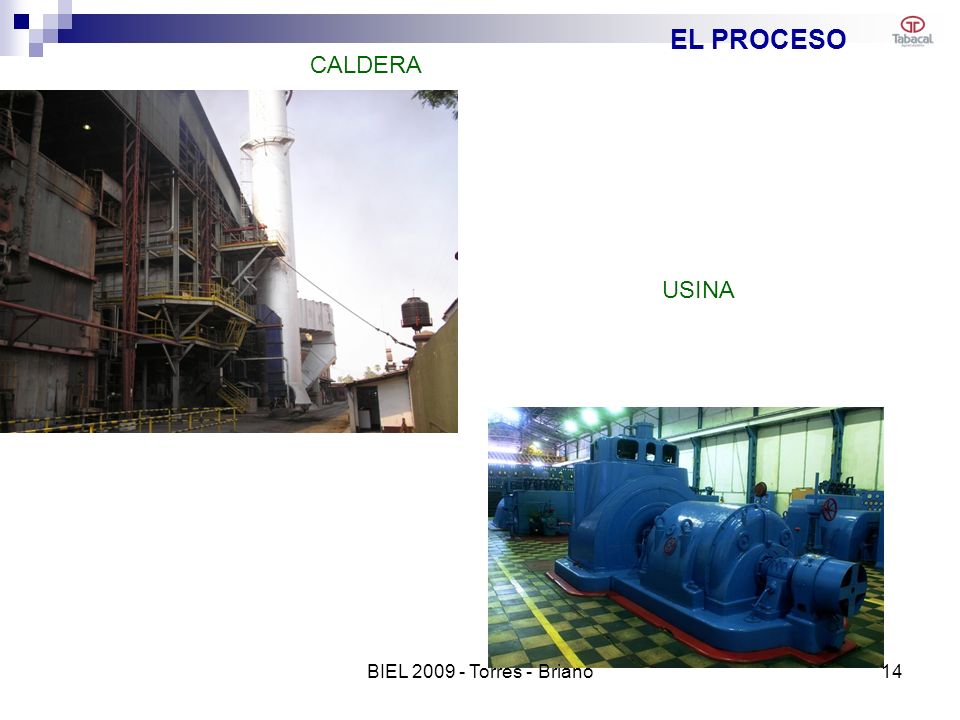

14 EL PROCESO CALDERA USINA BIEL Torres - Briano 14

15 EL PROCESO VINAZAS CACHAZA CENIZAS DE CALDERA CARBONILLA EFLUENTES
BIEL Torres - Briano 15

16 DRIVERS BIOMASA UBICACIÓN GEOGRAFICA ESTACIONALIDAD EL PROYECTO
BIEL Torres - Briano 16

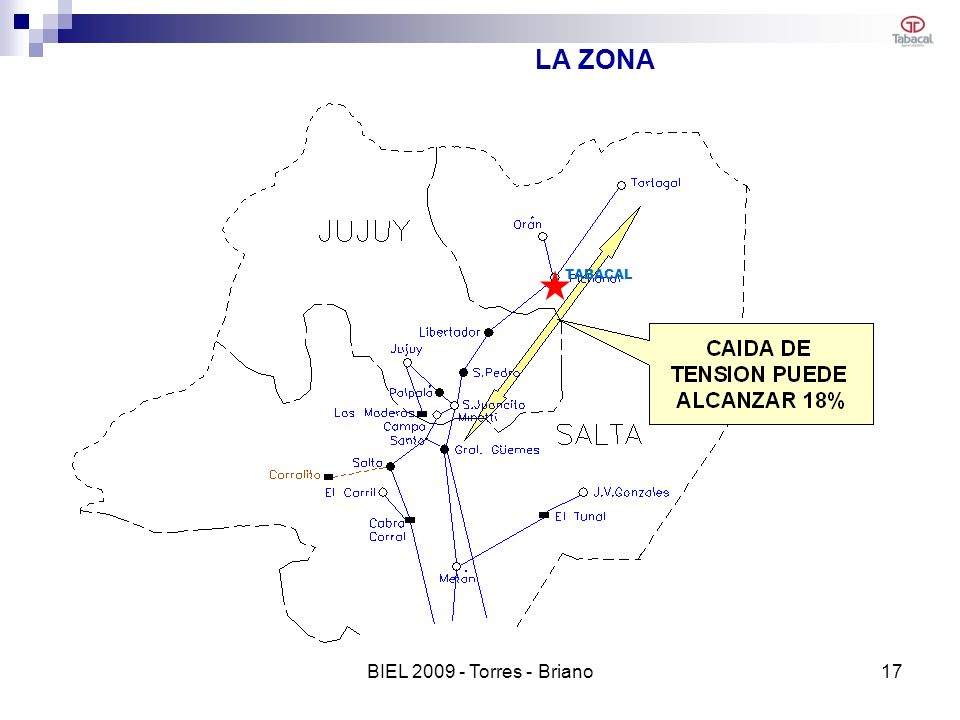

17 LA ZONA TABACAL BIEL Torres - Briano 17

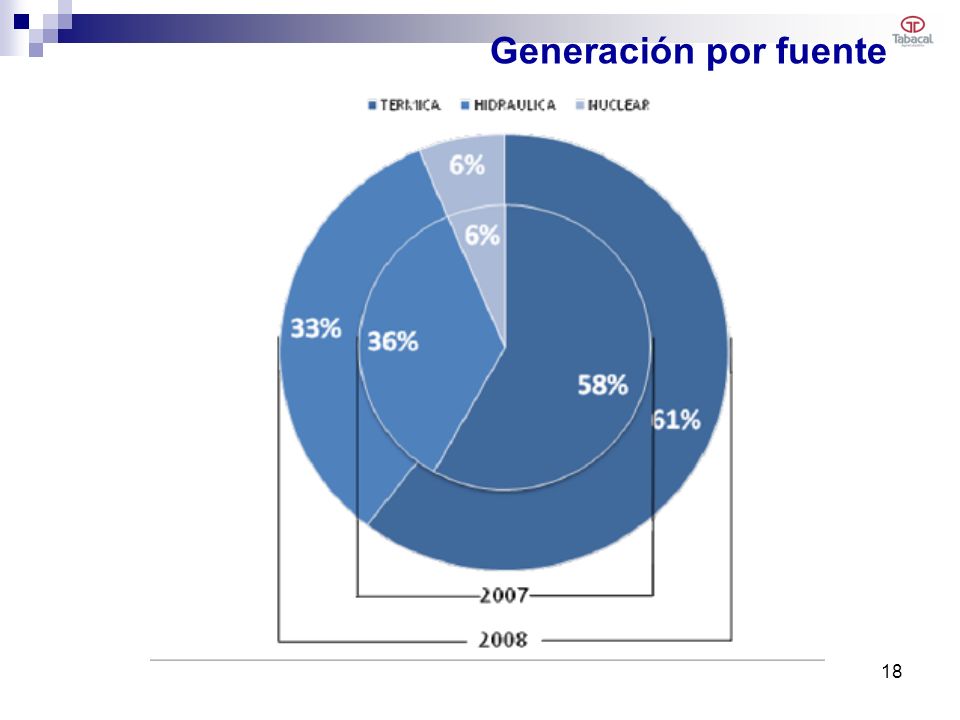

18 Generación por fuente 18

19 Generación térmica por tipo de combustible
carbón Gas natural fuel oil diesel 19

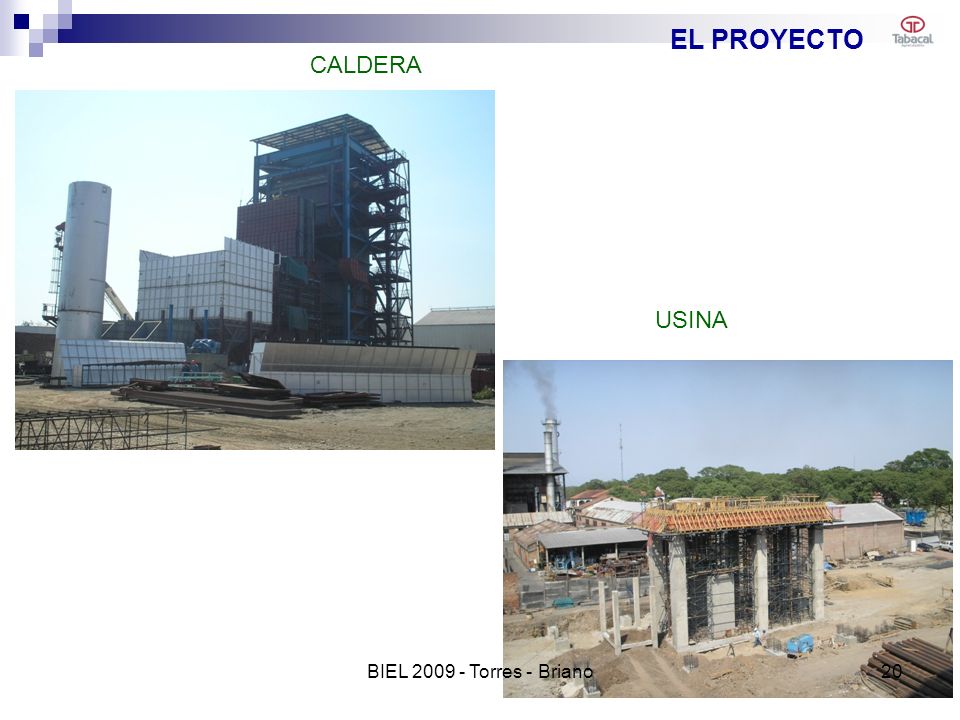

20 EL PROYECTO CALDERA USINA BIEL Torres - Briano 20

21 Proceso - Sustentable Energía Solar 1 10 Energía Energía Disponible
Combustibles Insumos Energía Eléctrica Otros 1 10 Energía Energía Disponible PROCESO Agro Industrial Cultivo – Cosecha Transporte Procesos Fabriles Reparaciones y Rep. Azúcar Energía Adicional Trabajo Intensivo Alta Distribución Captación CO2 Medio Ambiente Alcohol Fertilizante Alimento Animal Otros

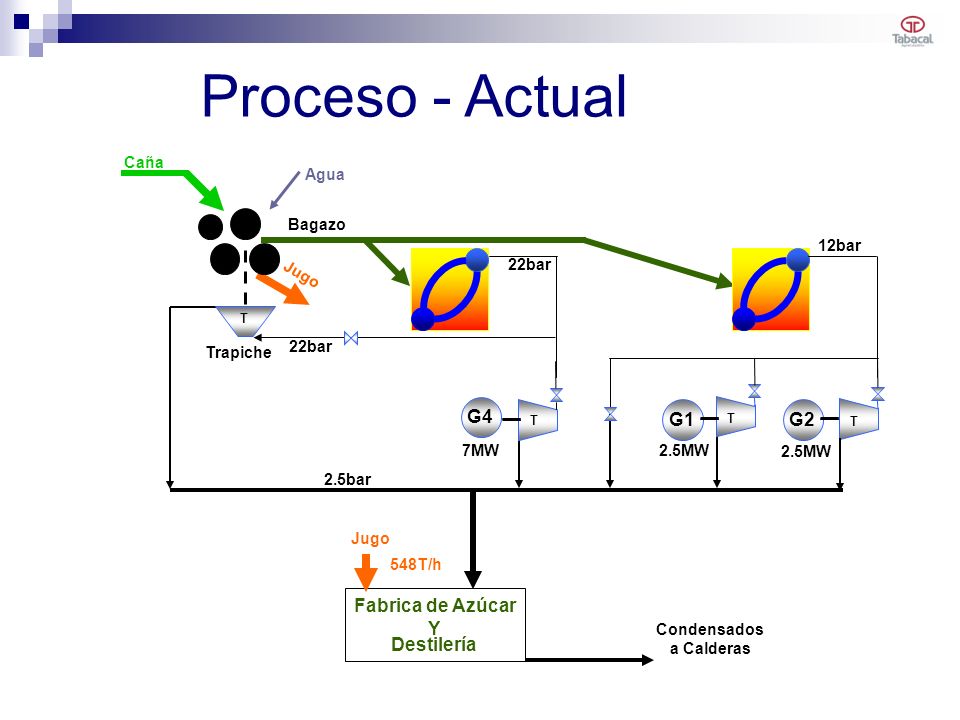

22 Proceso - Actual G4 G1 G2 Fabrica de Azúcar Y Destilería Caña Agua
Trapiche Bagazo 12bar 22bar T G1 G2 Jugo 22bar 7MW 2.5MW 2.5MW 2.5bar Fabrica de Azúcar Y Destilería Jugo 548T/h Condensados a Calderas

23 Proceso – Actual en Números

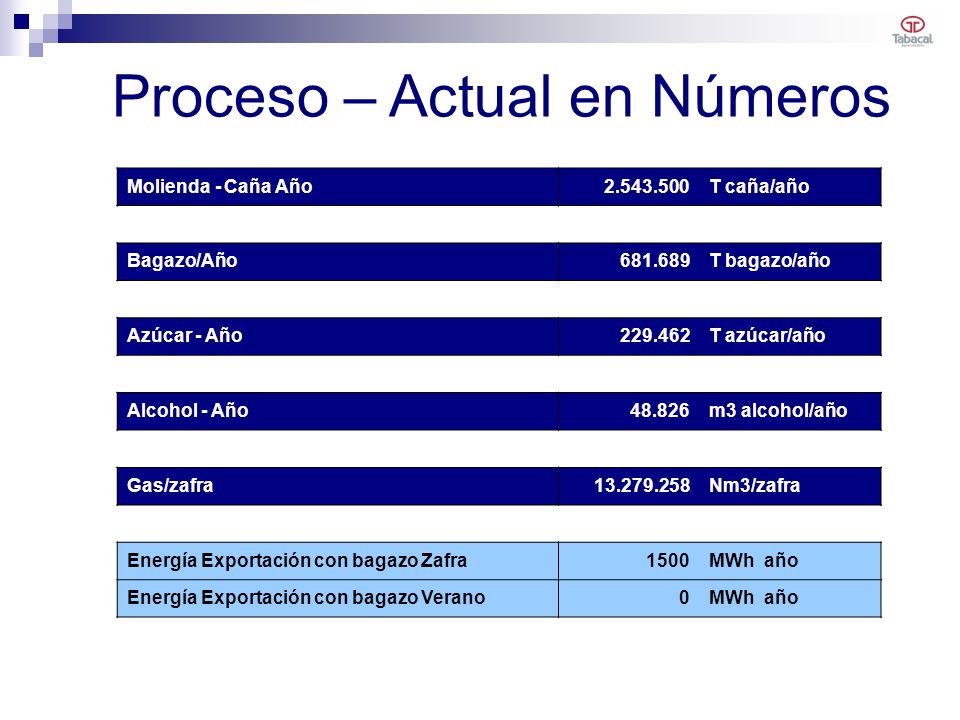

Molienda - Caña Año T caña/año Bagazo/Año T bagazo/año Azúcar - Año T azúcar/año Alcohol - Año 48.826 m3 alcohol/año Gas/zafra Nm3/zafra Energía Exportación con bagazo Zafra 1500 MWh año Energía Exportación con bagazo Verano

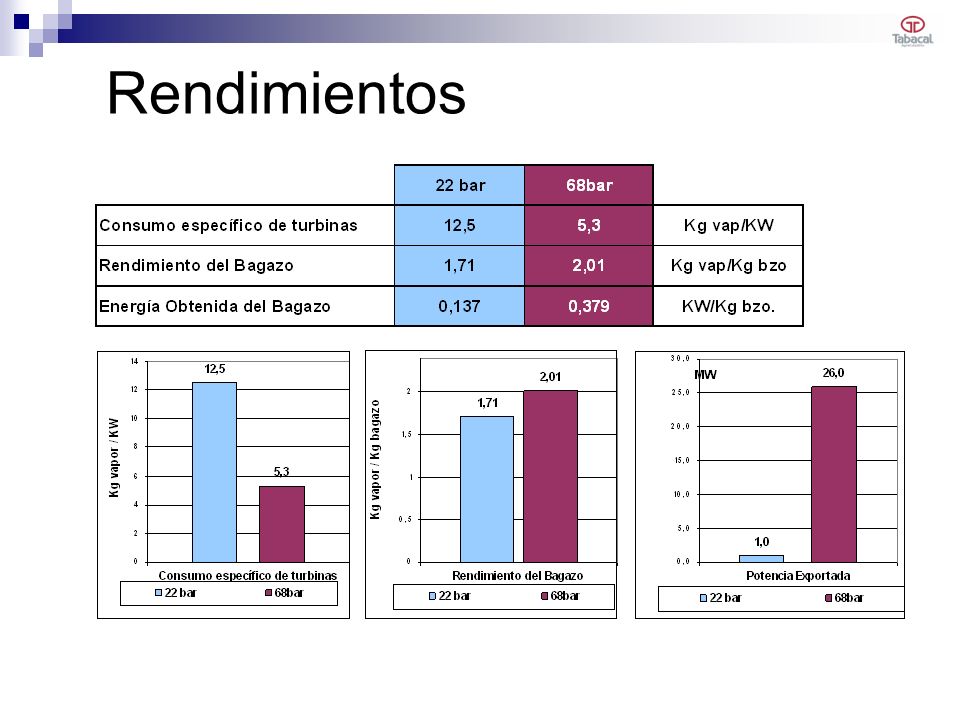

24 Rendimientos

25 Equipamiento Turbo Generador Turbina Potencia 40MW

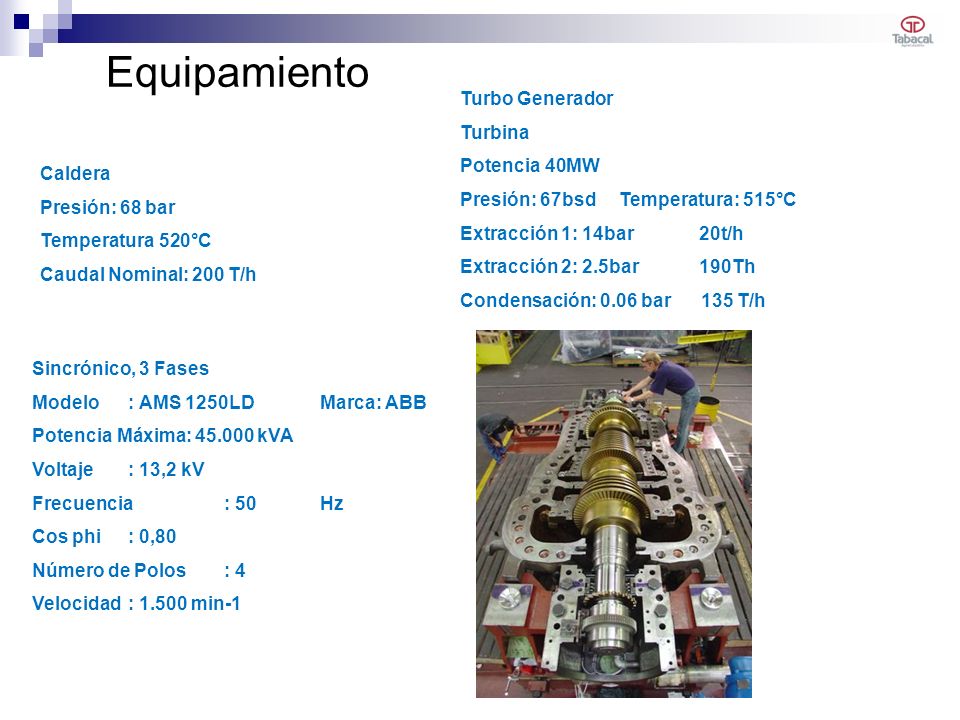

Presión: 67bsd Temperatura: 515°C Extracción 1: 14bar t/h Extracción 2: 2.5bar Th Condensación: 0.06 bar T/h Caldera Presión: 68 bar Temperatura 520°C Caudal Nominal: 200 T/h Sincrónico, 3 Fases Modelo : AMS 1250LD Marca: ABB Potencia Máxima: kVA Voltaje : 13,2 kV Frecuencia : 50 Hz Cos phi : 0,80 Número de Polos : 4 Velocidad : min-1

26 Proceso Diseñado 24MW PROCESOS DE AZUCAR Y ALCOHOL T R G G4 Agua Caña
CALDERA NUEVA 68/520ºC – 200 t/h Agua Caña Bagazo 22bar/320ºC T R G T Bagazo Trapiche 38.5MW 0.060 bar 24MW 2.5 bar G4 R Jugo T 0.5MW PROCESOS DE AZUCAR Y ALCOHOL 2.5 bar Condensador Torres Enfriamiento Condensados

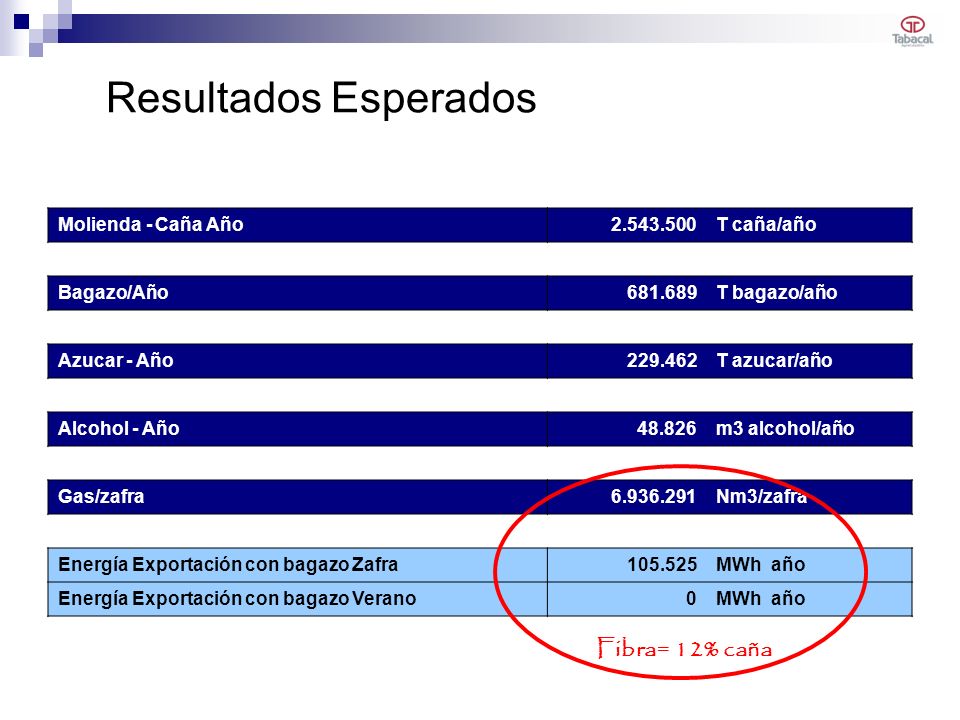

27 Resultados Esperados Fibra= 12% caña Molienda - Caña Año 2.543.500
T caña/año Bagazo/Año T bagazo/año Azucar - Año T azucar/año Alcohol - Año 48.826 m3 alcohol/año Gas/zafra Nm3/zafra Energía Exportación con bagazo Zafra MWh año Energía Exportación con bagazo Verano Fibra= 12% caña

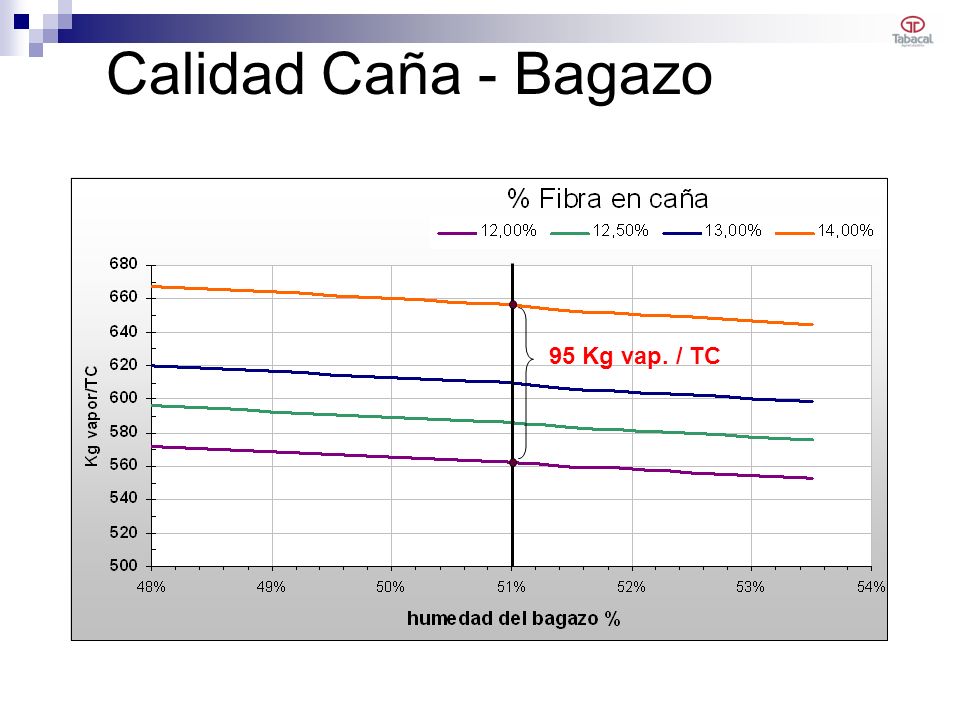

28 Calidad Caña - Bagazo 95 Kg vap. / TC

29 Efectos por Mayor Fibra
Molienda - Caña Año T caña/año Bagazo/Año T bagazo/año Azucar - Año T azucar/año Alcohol - Año 48.826 m3 alcohol/año Gas/zafra Nm3/zafra Energía Exportación con bagazo Zafra MWh año Energía Exportación con bagazo Verano 33.779 Fibra= 14% caña

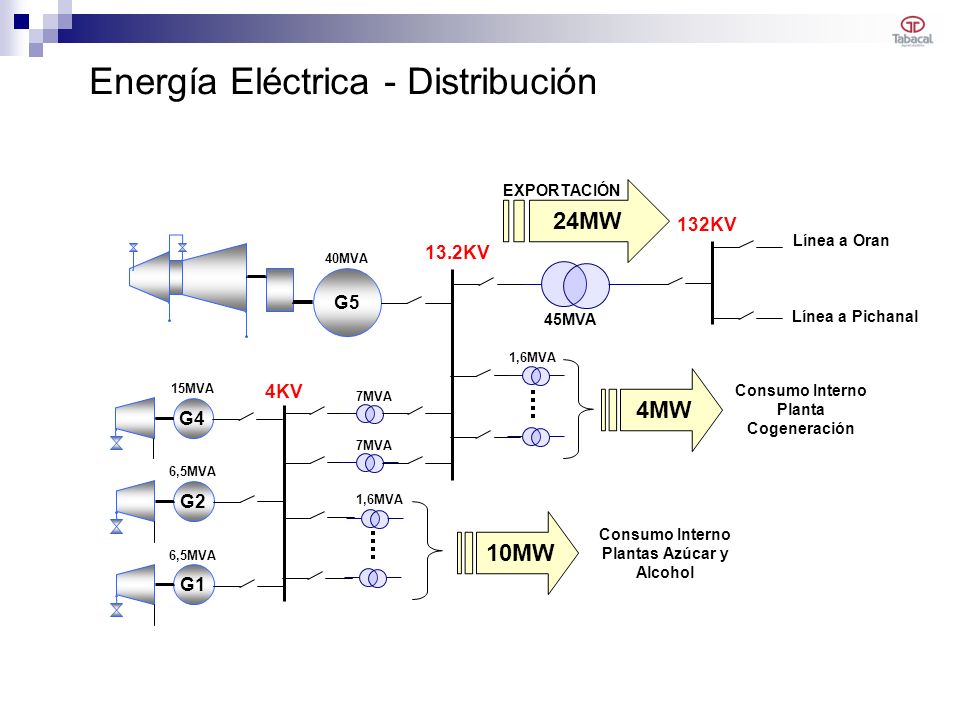

30 Energía Eléctrica - Distribución
EXPORTACIÓN 24MW 132KV Línea a Oran G5 13.2KV 40MVA 45MVA Línea a Pichanal 1,6MVA 4MW 15MVA 4KV Consumo Interno Planta Cogeneración 7MVA G4 7MVA 6,5MVA G2 1,6MVA 10MW Consumo Interno Plantas Azúcar y Alcohol 6,5MVA G1

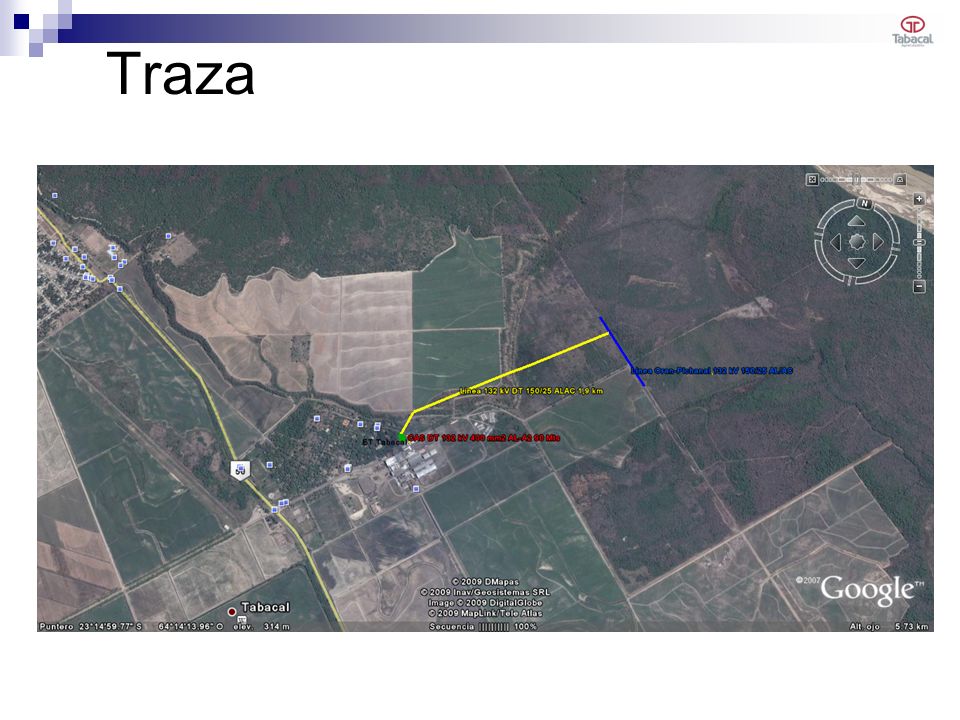

31 Traza

32
