1 Enfoque HH: MÉTODO DE HORNSETH MODIFICADO
Lic. en Imagenología Natalia Huart

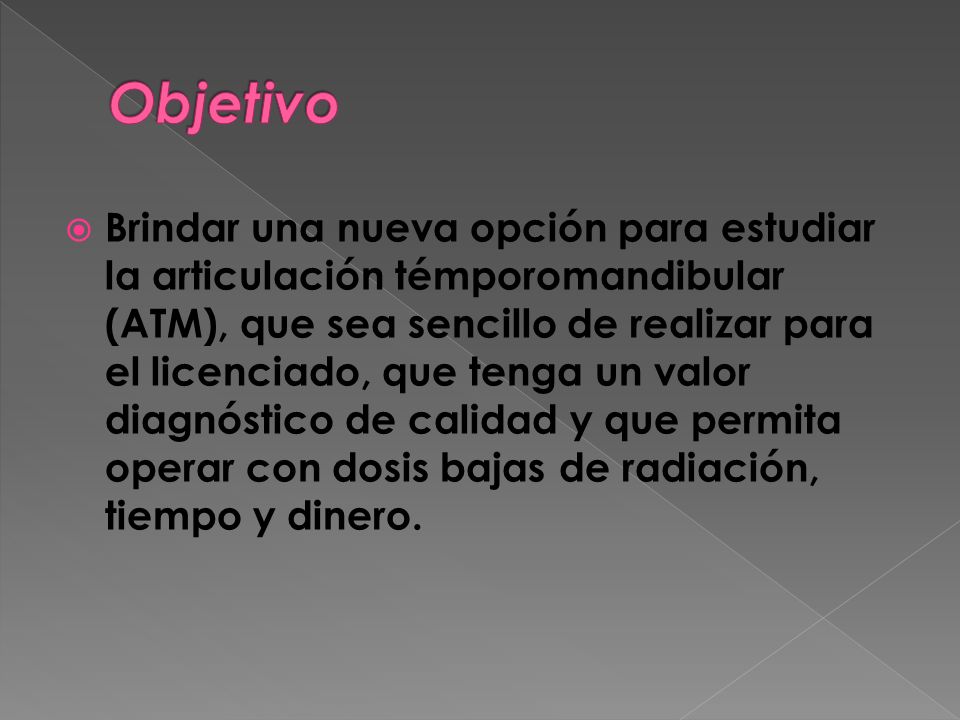

2 Objetivo Brindar una nueva opción para estudiar la articulación témporomandibular (ATM), que sea sencillo de realizar para el licenciado, que tenga un valor diagnóstico de calidad y que permita operar con dosis bajas de radiación, tiempo y dinero.

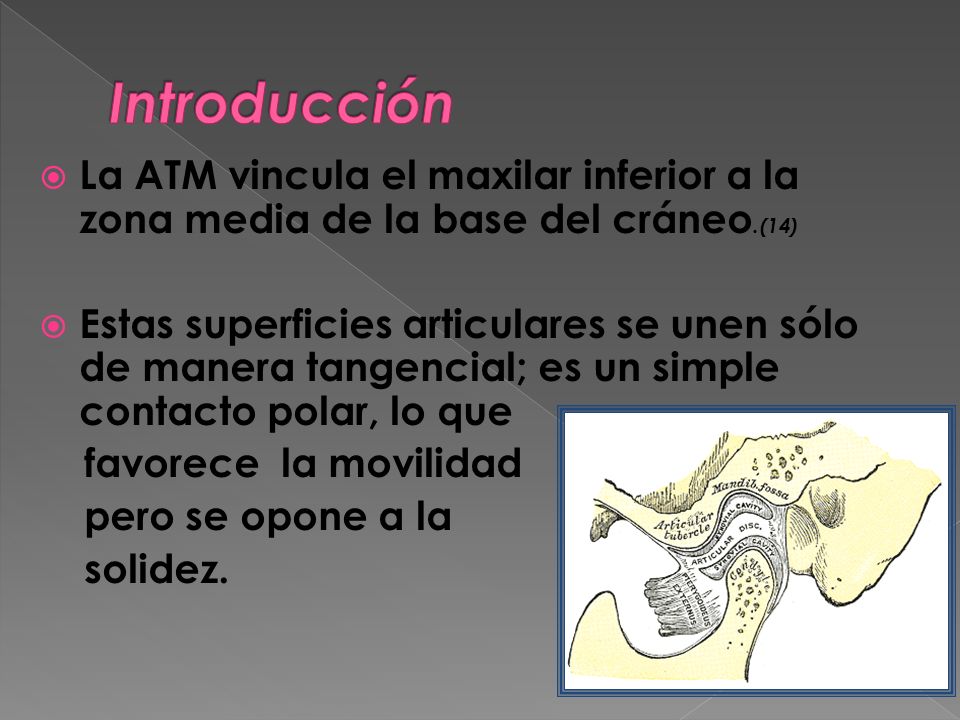

3 Introducción La ATM vincula el maxilar inferior a la zona media de la base del cráneo.(14) Estas superficies articulares se unen sólo de manera tangencial; es un simple contacto polar, lo que favorece la movilidad pero se opone a la solidez.

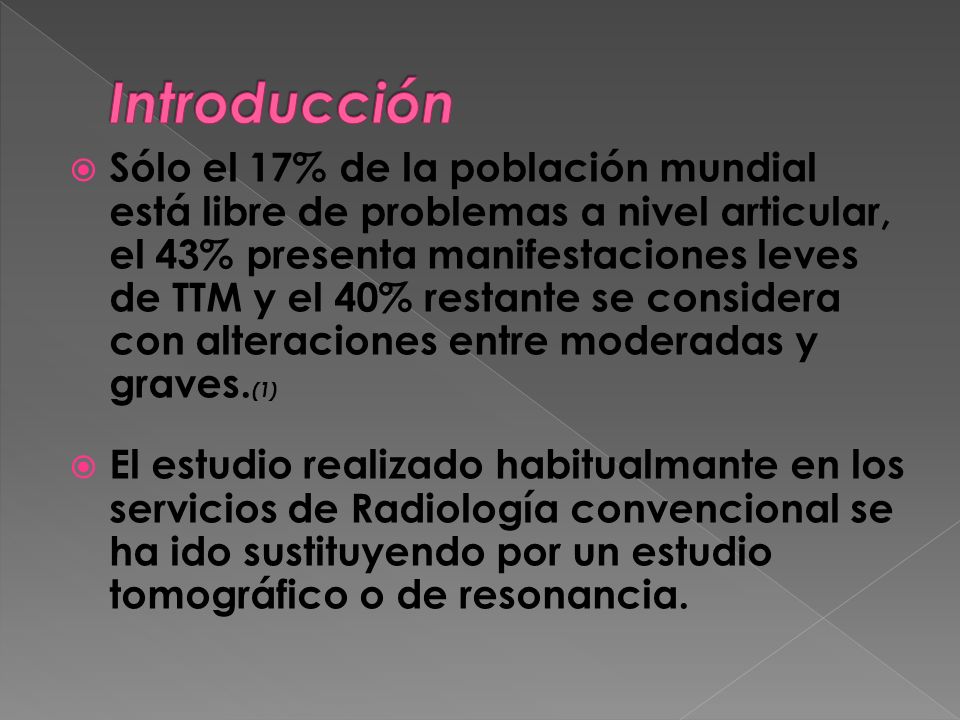

4 Introducción Sólo el 17% de la población mundial está libre de problemas a nivel articular, el 43% presenta manifestaciones leves de TTM y el 40% restante se considera con alteraciones entre moderadas y graves.(1) El estudio realizado habitualmante en los servicios de Radiología convencional se ha ido sustituyendo por un estudio tomográfico o de resonancia.

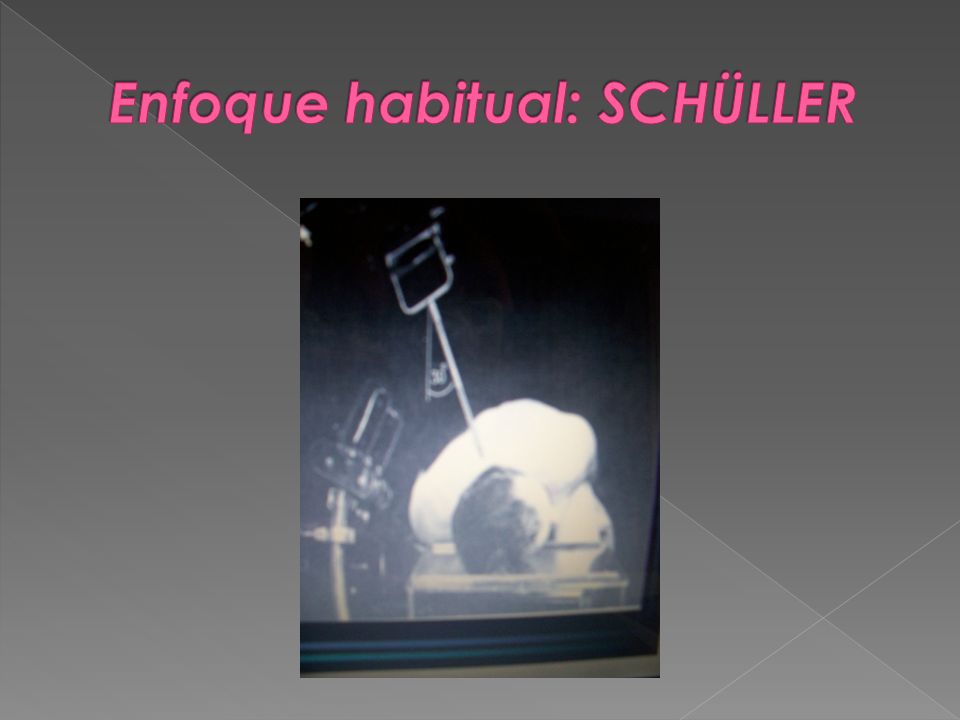

5 Enfoque habitual: SCHÜLLER
Paciente en decúbito, cráneo de perfil apoyando el lado de interés. R.C. angulado de 25º a 30º caudal incide a través del parietal del lado opuesto, saliendo a nivel de la ATM a estudiar. Esta proyección se considera correcta cuando el CAE y el CAI se superponen.

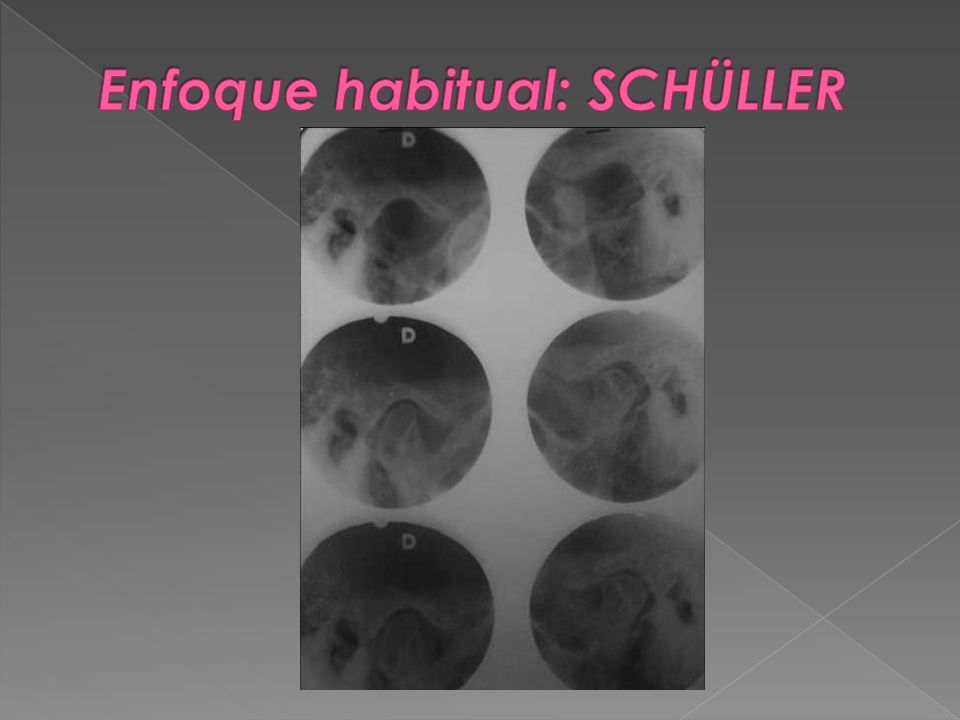

6 Enfoque habitual: SCHÜLLER

7 Enfoque habitual: SCHÜLLER

8 Enfoque de Hornseth modificado: “HH”
Hornseth en propuso el uso de un arco alrededor de la cabeza del paciente... En ese año este enfoque era una de las técnicas más utilizadas en la Clínica de Mayo, ya que muestra claramente la asimetría entre los cóndilos laterales.(9)

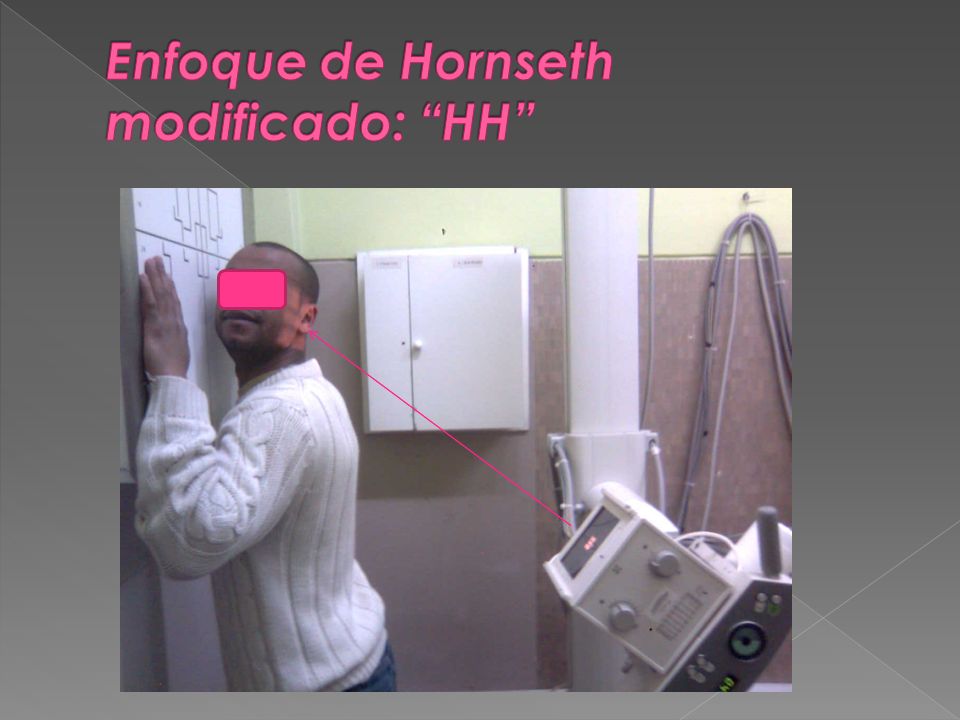

9 Enfoque de Hornseth modificado: “HH”

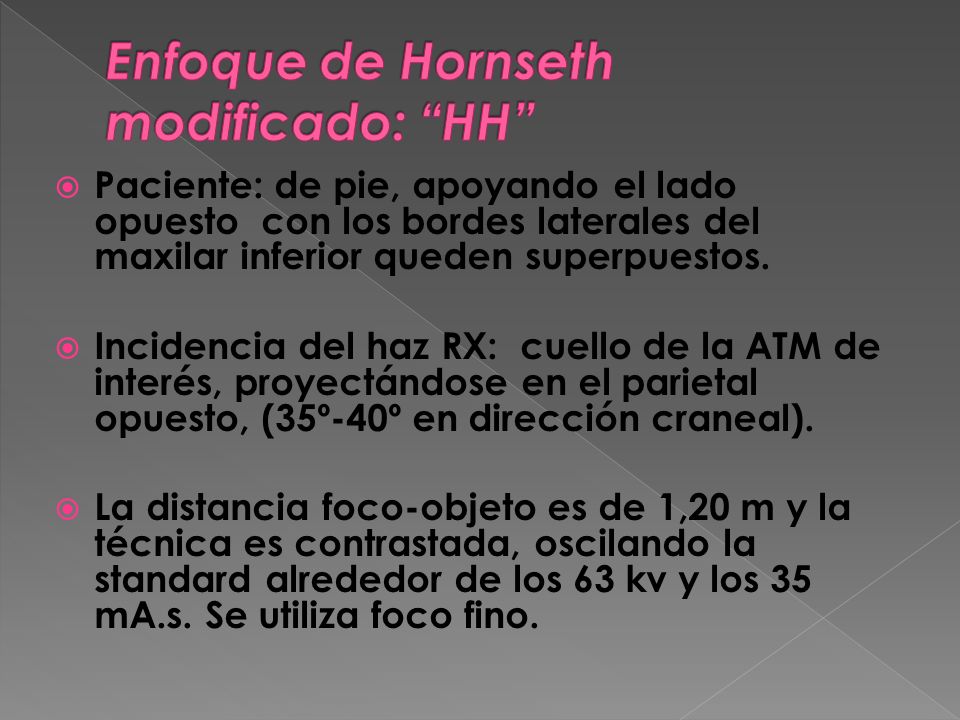

Paciente: de pie, apoyando el lado opuesto con los bordes laterales del maxilar inferior queden superpuestos. Incidencia del haz RX: cuello de la ATM de interés, proyectándose en el parietal opuesto, (35º-40º en dirección craneal). La distancia foco-objeto es de 1,20 m y la técnica es contrastada, oscilando la standard alrededor de los 63 kv y los 35 mA.s. Se utiliza foco fino.

10 Enfoque de Hornseth modificado: “HH”

11 Enfoque de Hornseth modificado: “HH”

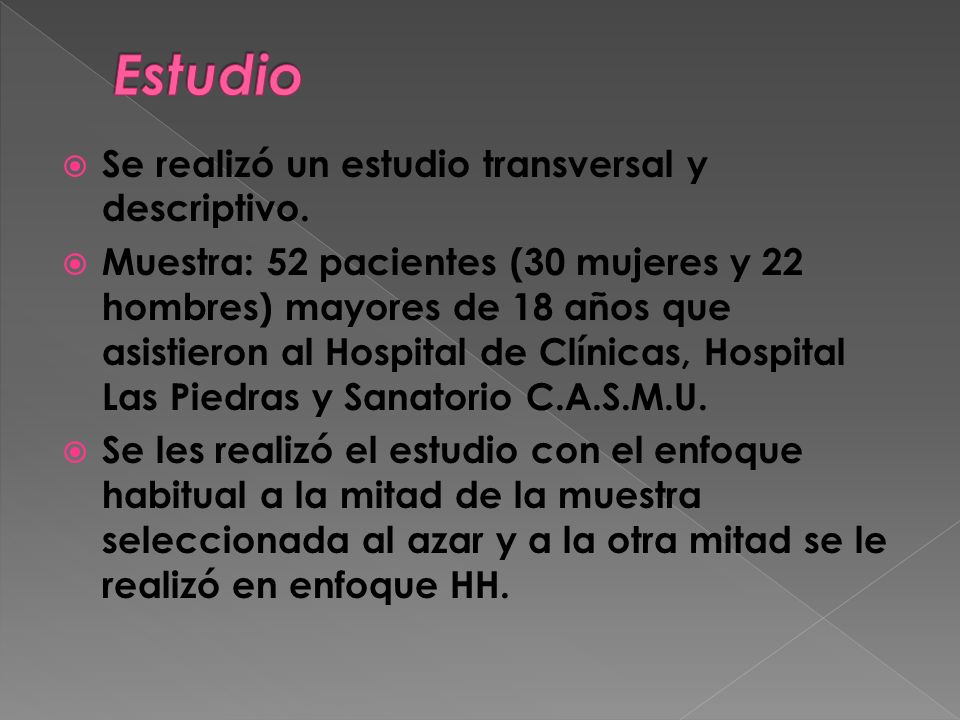

12 Estudio Se realizó un estudio transversal y descriptivo.
Muestra: 52 pacientes (30 mujeres y 22 hombres) mayores de 18 años que asistieron al Hospital de Clínicas, Hospital Las Piedras y Sanatorio C.A.S.M.U. Se les realizó el estudio con el enfoque habitual a la mitad de la muestra seleccionada al azar y a la otra mitad se le realizó en enfoque HH.

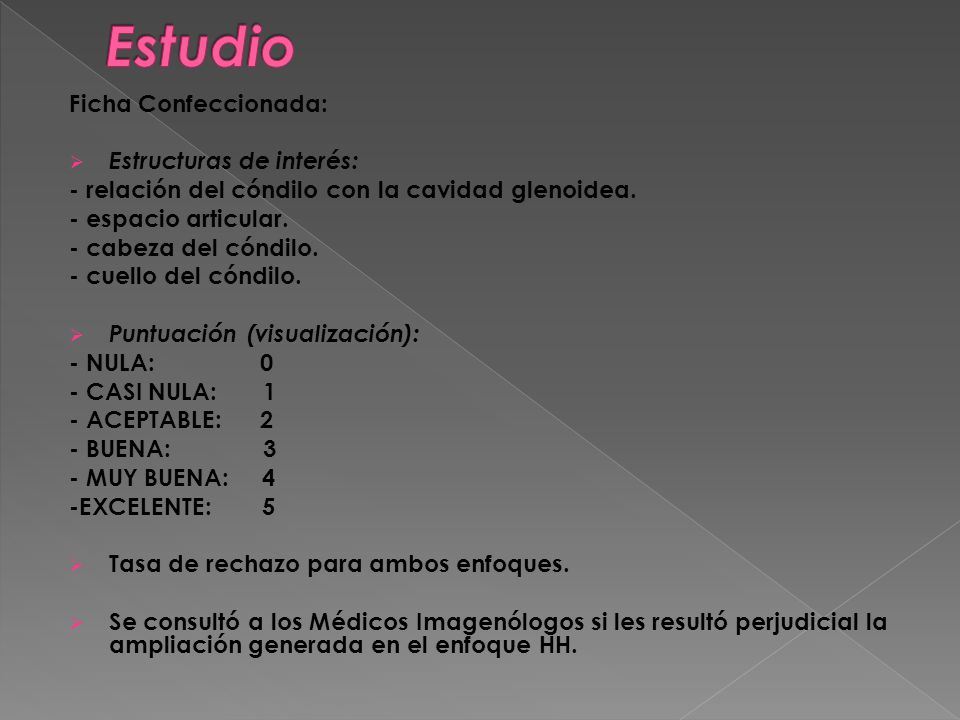

13 Estudio Ficha Confeccionada: Estructuras de interés:
- relación del cóndilo con la cavidad glenoidea. - espacio articular. - cabeza del cóndilo. - cuello del cóndilo. Puntuación (visualización): - NULA: - CASI NULA: - ACEPTABLE: - BUENA: - MUY BUENA: 4 -EXCELENTE: Tasa de rechazo para ambos enfoques. Se consultó a los Médicos Imagenólogos si les resultó perjudicial la ampliación generada en el enfoque HH.

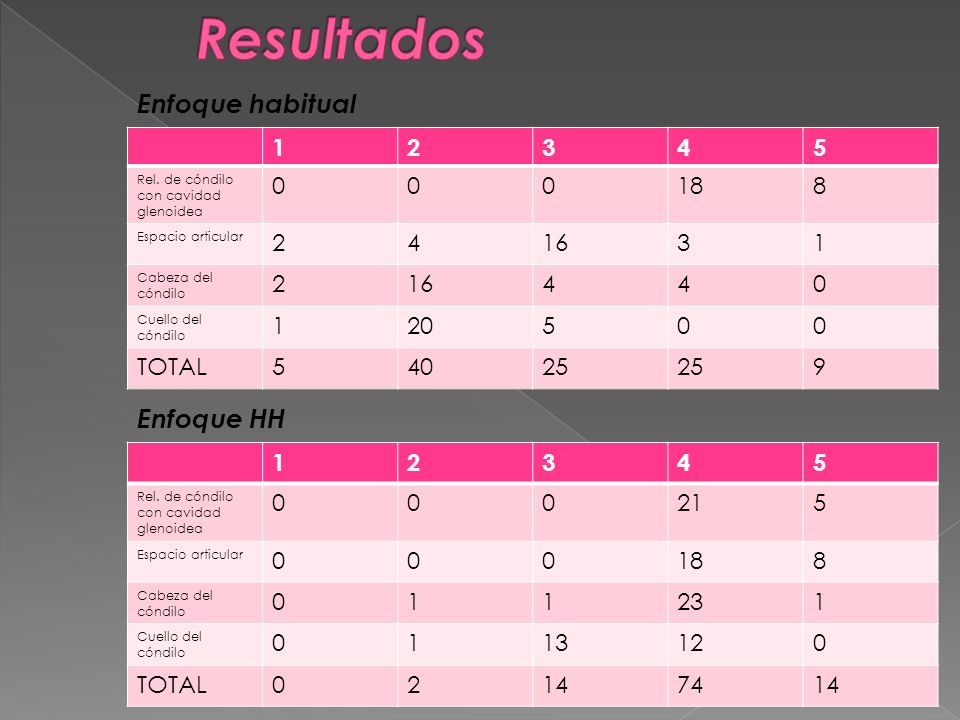

14 Resultados Enfoque habitual Enfoque HH 1 2 3 4 5 18 8 16 20 TOTAL 40
Rel. de cóndilo con cavidad glenoidea 18 8 Espacio articular 16 Cabeza del cóndilo Cuello del cóndilo 20 TOTAL 40 25 9 Enfoque HH 1 2 3 4 5 Rel. de cóndilo con cavidad glenoidea 21 Espacio articular 18 8 Cabeza del cóndilo 23 Cuello del cóndilo 13 12 TOTAL 14 74

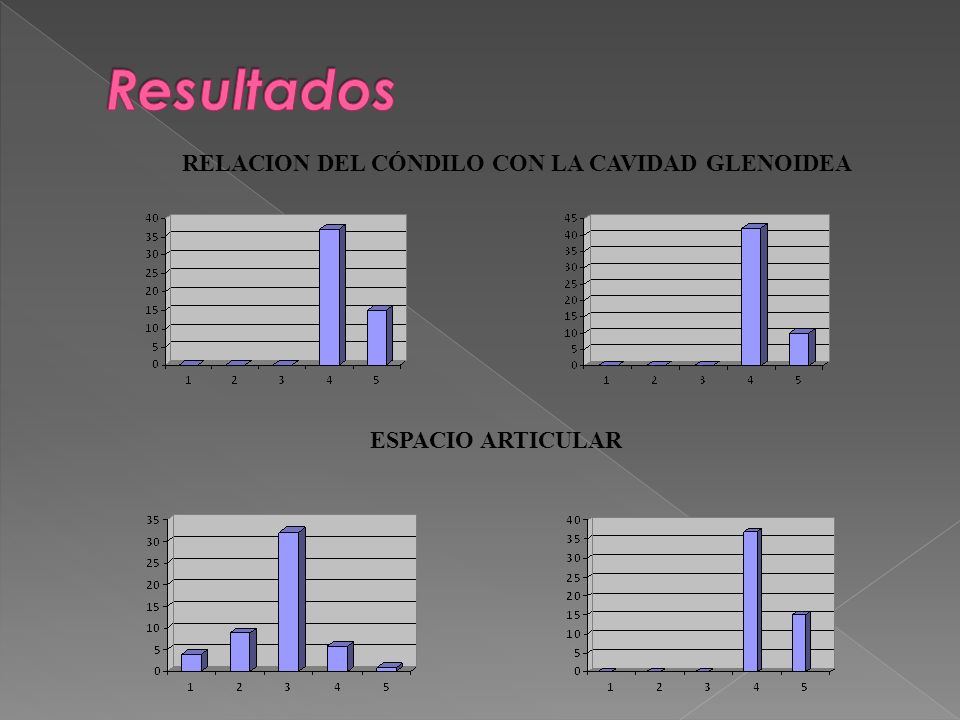

15 Resultados RELACION DEL CÓNDILO CON LA CAVIDAD GLENOIDEA
ESPACIO ARTICULAR

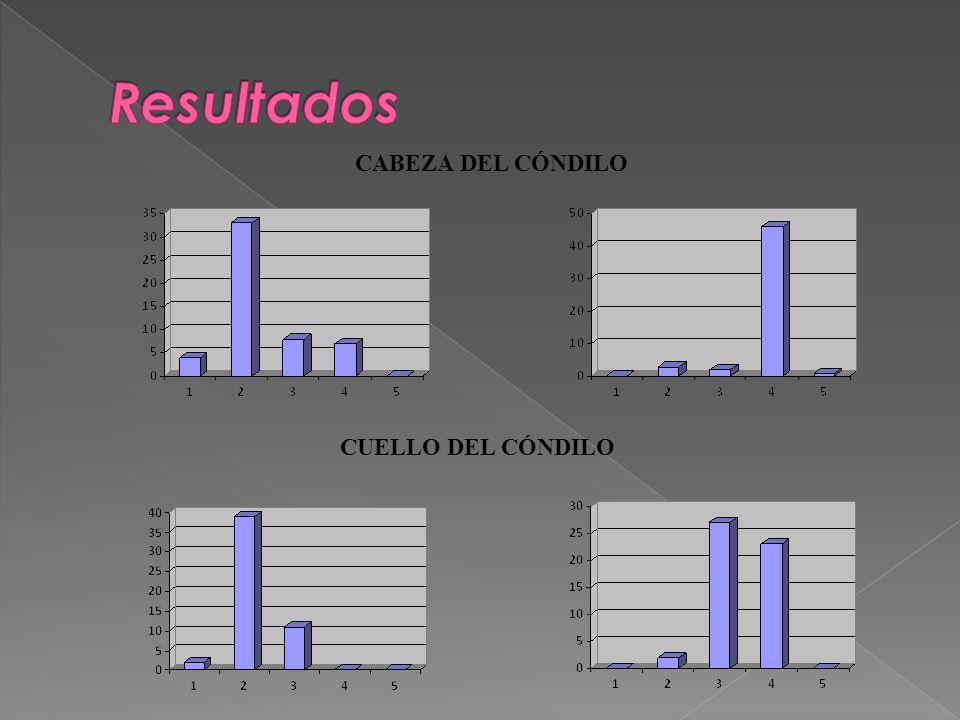

16 Resultados CABEZA DEL CÓNDILO CUELLO DEL CÓNDILO

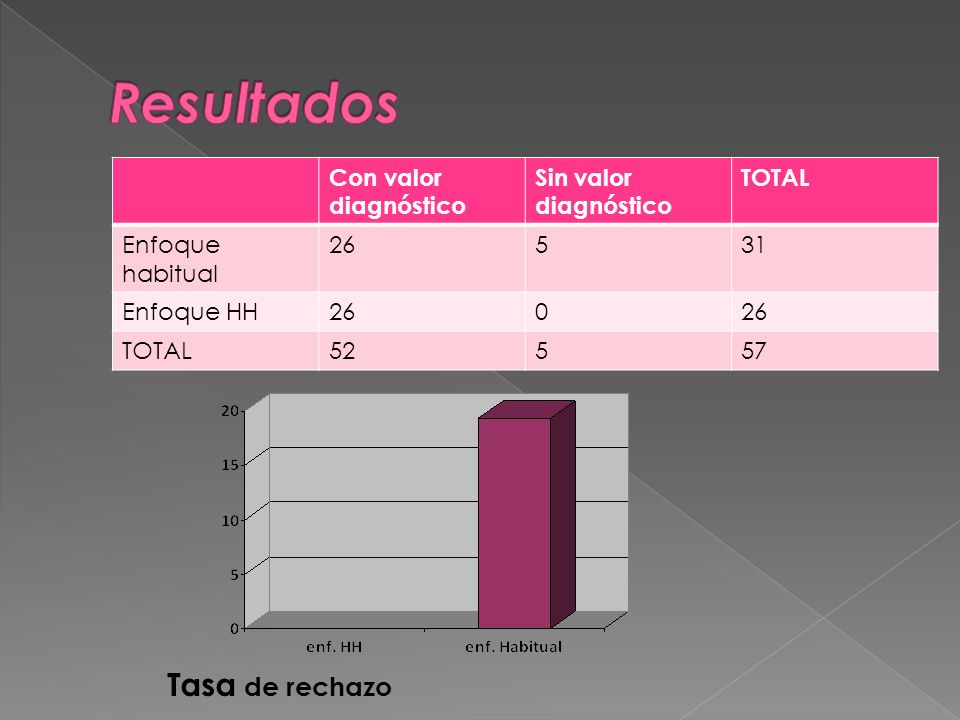

17 Resultados Tasa de rechazo Con valor diagnóstico Sin valor diagnóstico
TOTAL Enfoque habitual 26 5 31 Enfoque HH 52 57 Tasa de rechazo

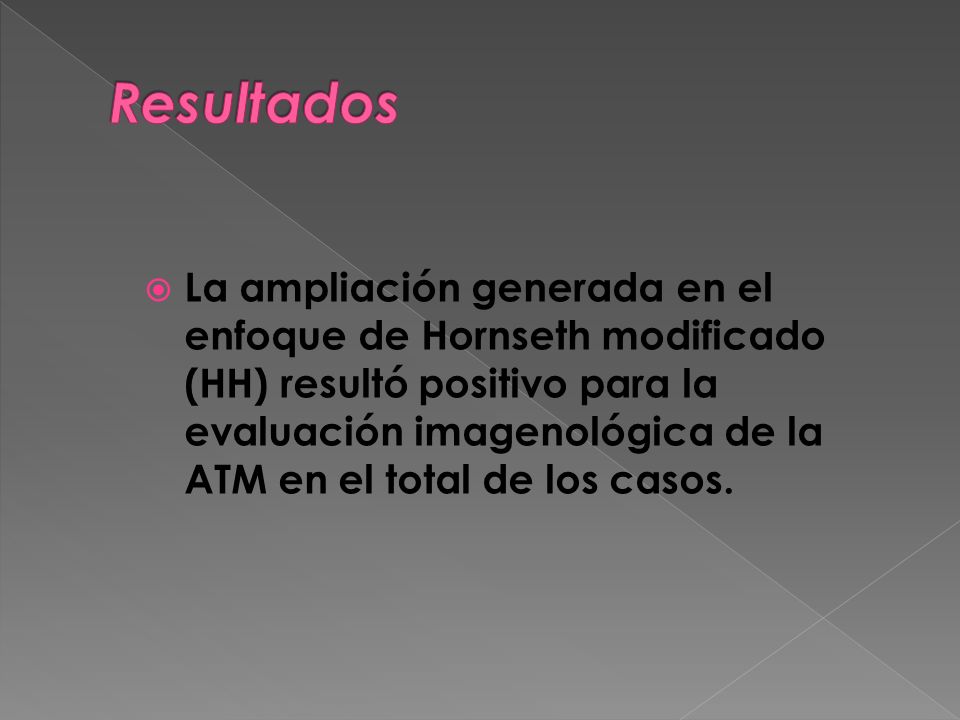

18 Resultados La ampliación generada en el enfoque de Hornseth modificado (HH) resultó positivo para la evaluación imagenológica de la ATM en el total de los casos.

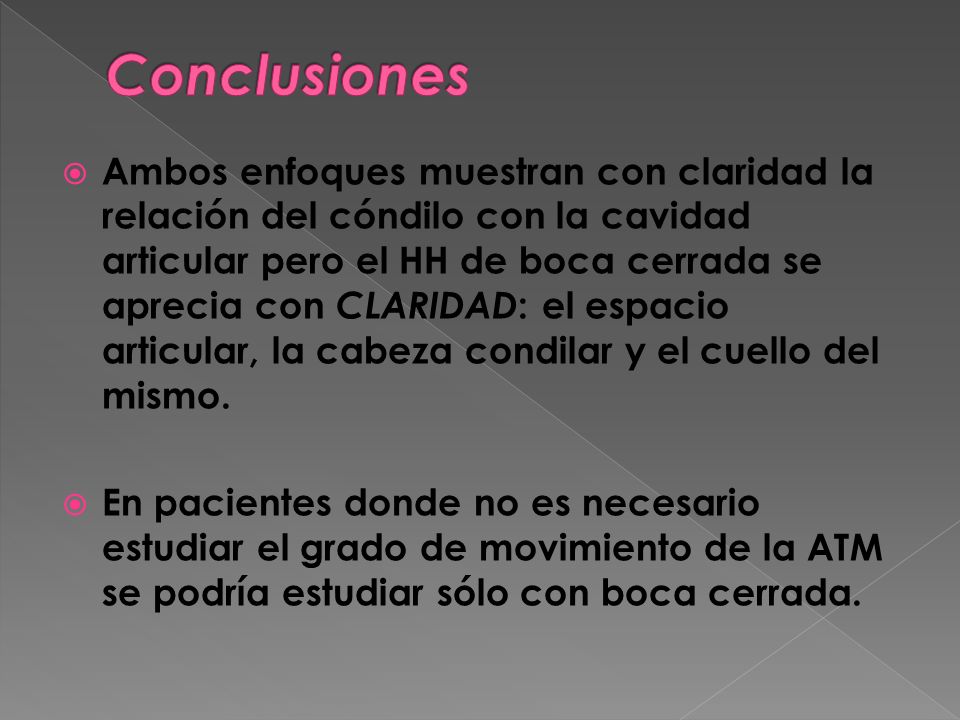

19 Conclusiones Ambos enfoques muestran con claridad la relación del cóndilo con la cavidad articular pero el HH de boca cerrada se aprecia con CLARIDAD: el espacio articular, la cabeza condilar y el cuello del mismo. En pacientes donde no es necesario estudiar el grado de movimiento de la ATM se podría estudiar sólo con boca cerrada.

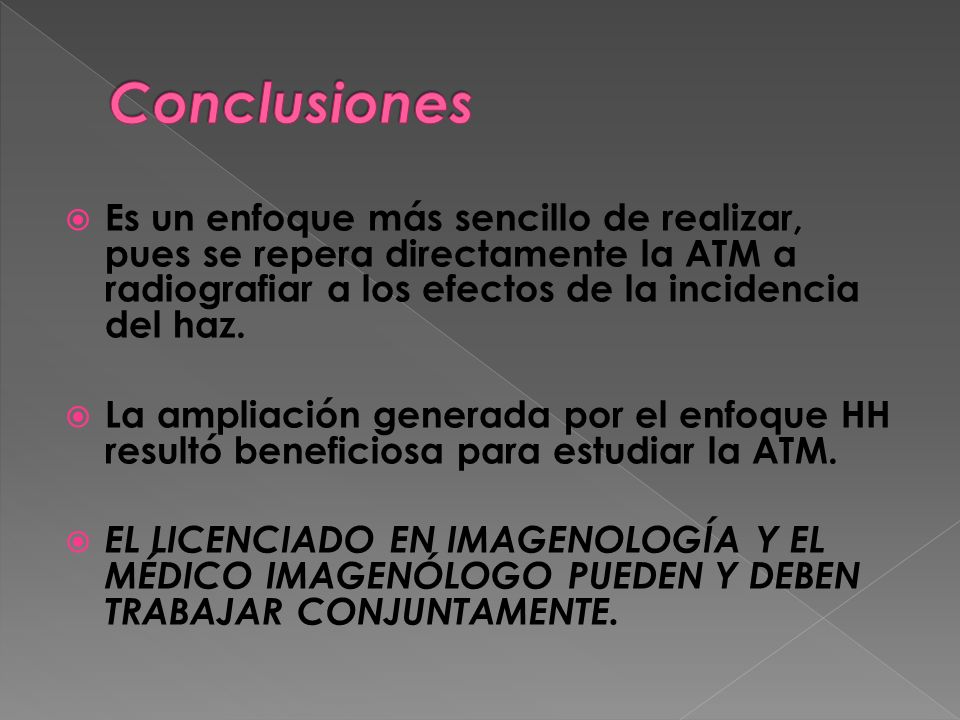

20 Conclusiones Es un enfoque más sencillo de realizar, pues se repera directamente la ATM a radiografiar a los efectos de la incidencia del haz. La ampliación generada por el enfoque HH resultó beneficiosa para estudiar la ATM. EL LICENCIADO EN IMAGENOLOGÍA Y EL MÉDICO IMAGENÓLOGO PUEDEN Y DEBEN TRABAJAR CONJUNTAMENTE.

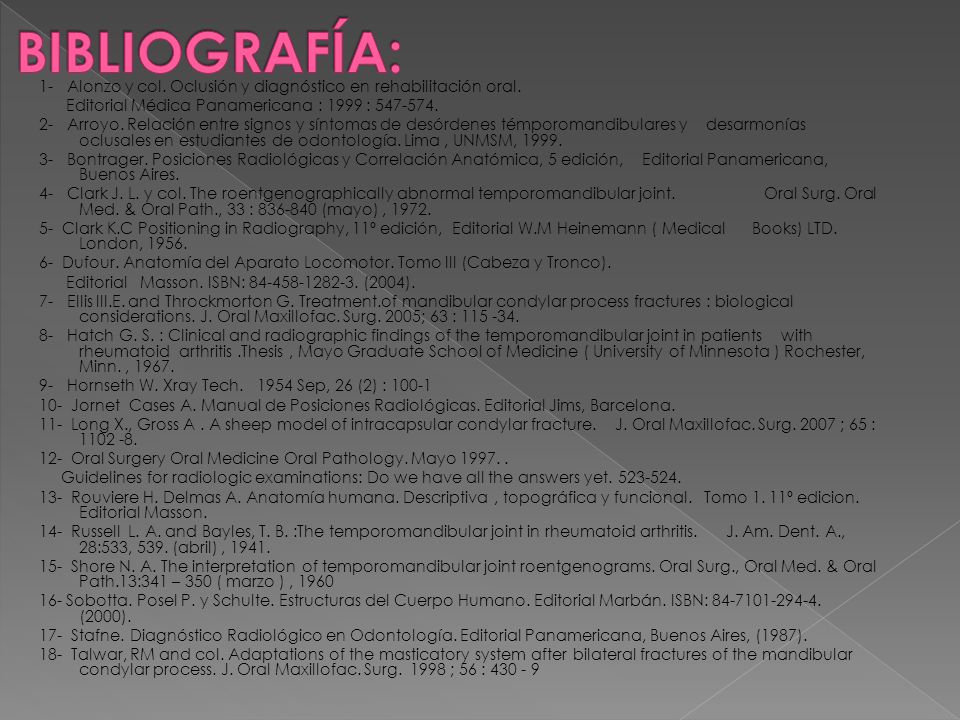

21 BIBLIOGRAFÍA: 1- Alonzo y col. Oclusión y diagnóstico en rehabilitación oral. Editorial Médica Panamericana : 1999 : 2- Arroyo. Relación entre signos y síntomas de desórdenes témporomandibulares y desarmonías oclusales en estudiantes de odontología. Lima , UNMSM, 1999. 3- Bontrager. Posiciones Radiológicas y Correlación Anatómica, 5 edición, Editorial Panamericana, Buenos Aires. 4- Clark J. L. y col. The roentgenographically abnormal temporomandibular joint Oral Surg. Oral Med. & Oral Path., 33 : (mayo) , 1972. 5- Clark K.C Positioning in Radiography, 11º edición, Editorial W.M Heinemann ( Medical Books) LTD. London, 1956. 6- Dufour. Anatomía del Aparato Locomotor. Tomo III (Cabeza y Tronco). Editorial Masson. ISBN: (2004). 7- Ellis III.E. and Throckmorton G. Treatment.of mandibular condylar process fractures : biological considerations. J. Oral Maxillofac. Surg. 2005; 63 : 8- Hatch G. S. : Clinical and radiographic findings of the temporomandibular joint in patients with rheumatoid arthritis .Thesis , Mayo Graduate School of Medicine ( University of Minnesota ) Rochester, Minn. , 1967. 9- Hornseth W. Xray Tech Sep, 26 (2) : 100-1 10- Jornet Cases A. Manual de Posiciones Radiológicas. Editorial Jims, Barcelona. 11- Long X., Gross A . A sheep model of intracapsular condylar fracture. J. Oral Maxillofac. Surg ; 65 : 12- Oral Surgery Oral Medicine Oral Pathology. Mayo Guidelines for radiologic examinations: Do we have all the answers yet 13- Rouviere H. Delmas A. Anatomía humana. Descriptiva , topográfica y funcional. Tomo 1. 11º edicion. Editorial Masson. 14- Russell L. A. and Bayles, T. B. :The temporomandibular joint in rheumatoid arthritis J. Am. Dent. A., 28:533, 539. (abril) , 1941. 15- Shore N. A. The interpretation of temporomandibular joint roentgenograms. Oral Surg., Oral Med. & Oral Path.13:341 – 350 ( marzo ) , 1960 16- Sobotta. Posel P. y Schulte. Estructuras del Cuerpo Humano. Editorial Marbán. ISBN: (2000). 17- Stafne. Diagnóstico Radiológico en Odontología. Editorial Panamericana, Buenos Aires, (1987). 18- Talwar, RM and col. Adaptations of the masticatory system after bilateral fractures of the mandibular condylar process. J. Oral Maxillofac. Surg ; 56 :

22 G R A C I S
