1

2 Arquitectura

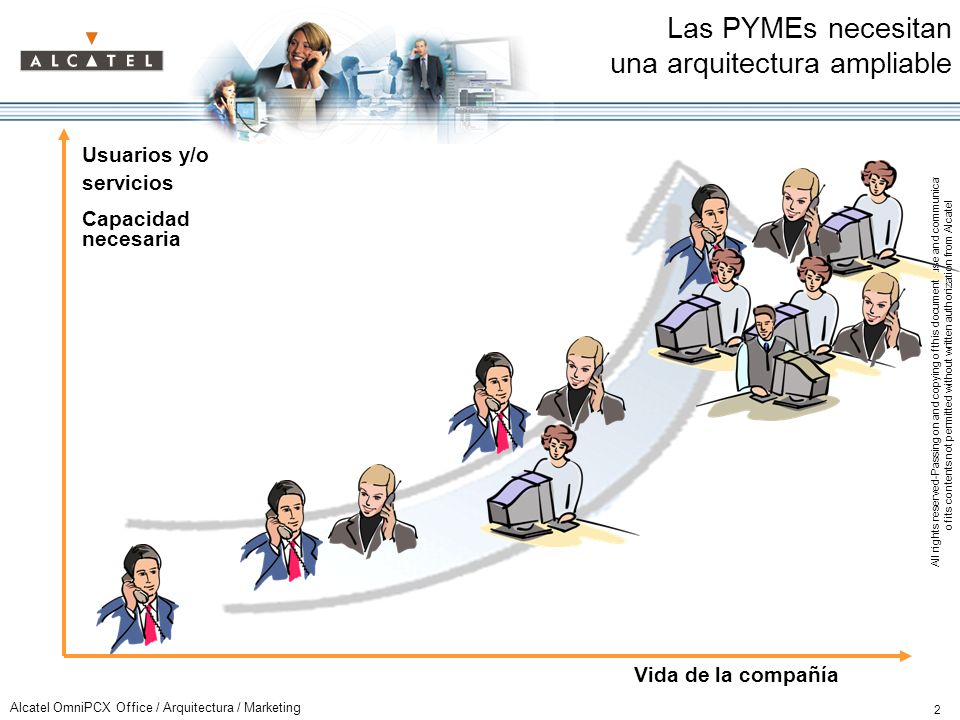

3 2 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Las PYMEs necesitan una arquitectura ampliable Vida de la compañía Usuarios y/o servicios Capacidad necesaria

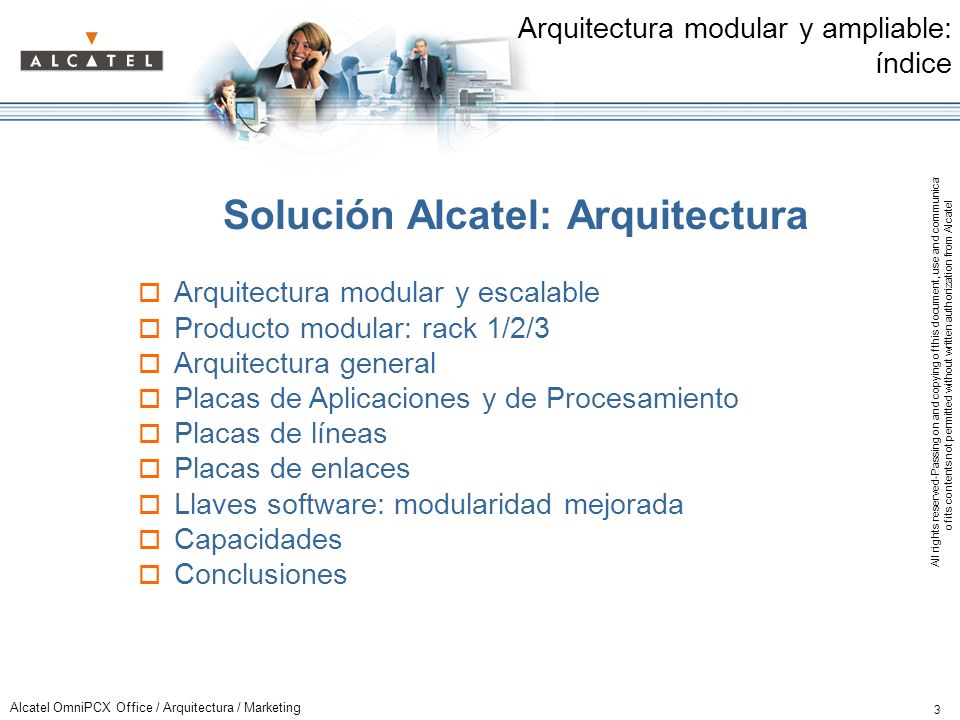

4 3 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Arquitectura modular y ampliable: índice Solución Alcatel: Arquitectura Arquitectura modular y escalable Producto modular: rack 1/2/3 Arquitectura general Placas de Aplicaciones y de Procesamiento Placas de líneas Placas de enlaces Llaves software: modularidad mejorada Capacidades Conclusiones

5 4 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Es posible cualquier combinación de rack: hasta 3 racks Rack 1 Rack 2 Rack 3 Arquitectura ampliable : Plataforma única + Una plataforma única: Hardware común Software único : misma CPU Capacidades máximas de usuarios : 84 puertos de datos 10/100 6 Go para datos (Proxy, Caching, e- mail…) 6 Go para voz (Mensajería Vocal, música, directorio…) 236 abonados telefónicos

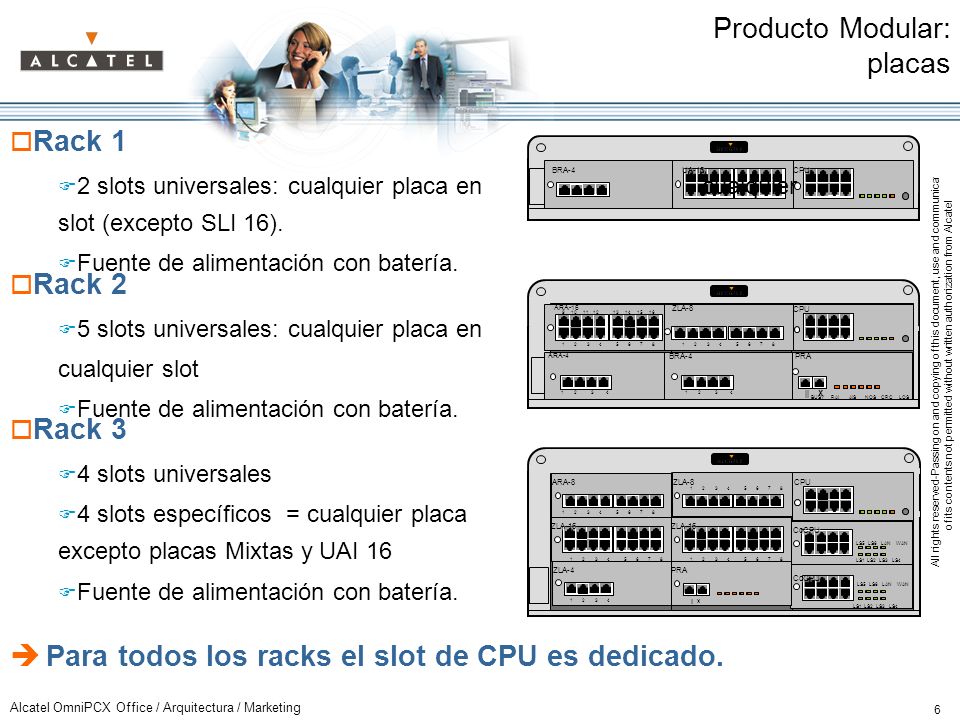

6 5 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Producto Modular: rack S/M/L Diseño apilable y en rack: Apilable: se pueden apilar hasta 3 racks Montaje en rack: con un kit de montaje (anclajes) el producto se puede colocar en un rack Nota : 1U = 1,75 pulgadas = 44,45 mm so Rack S= 1.5 U, Rack M= 2.5U, Rack L 3.5U Anchura=442mm Fondo= 400mm Altura=66mm Rack 1 Altura=110mm Rack 2 Altura=154mm Rack 3

7 6 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing CPU Para todos los racks el slot de CPU es dedicado.BRA-4 UA-16 CPU CPU Producto Modular: placas Rack 1 2 slots universales: cualquier placa en cualquier slot (excepto SLI 16). Fuente de alimentación con batería. Rack 2 5 slots universales: cualquier placa en cualquier slot Fuente de alimentación con batería. Rack 3 4 slots universales 4 slots específicos = cualquier placa excepto placas Mixtas y UAI 16 Fuente de alimentación con batería. ARA ARA BRA PRA || X BUSY RAI AIS NOS CRC LOSZLA ZLA-8 ZLA-16 ARA-8 ZLA-16 CoCPU LS5 LS6 LAN WAN LS1 LS2 LS3 LS4CoCPU LS5 LS6 LAN WAN LS1 LS2 LS3 LS4 PRA || X ZLA

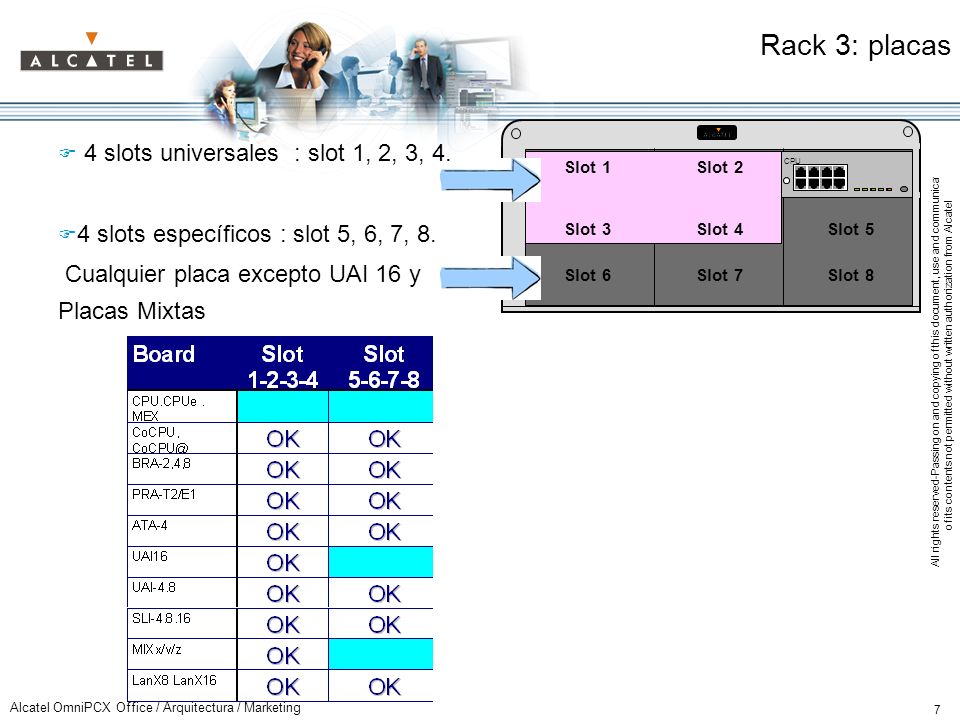

8 7 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Slot 1Slot 2 Slot 3Slot 4Slot 5 Slot 6Slot 7Slot 8 CPU Rack 3: placas 4 slots universales : slot 1, 2, 3, 4. 4 slots específicos : slot 5, 6, 7, 8. Cualquier placa excepto UAI 16 y Placas Mixtas

9 8 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Ampliable : ampliación de armarios Se pueden conectar hasta 2 armarios adicionales al armario principal. Es posible cualquier combinación. Rack 1+ Rack 2 o Rack 2+Rack 1 o… La CPU del armario principal gestiona el resto de los armarios. Hay una única CPU por sistema. El sistema se puede ampliar gracias a la unión HSL y a la placa MEX. MEX CoCPU UAI-8 [Armario Satélite 2] FANPOWER UAI-16 SLI-8 MEX BRA-4 [Armario Satélite 1] FANPOWER Unión HSL (En Entrada Master de MEX) Unión HSL (En Entrada Master de MEX)

10 9 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Conexión HSL al Armario Principal Led bicolor de Ventilador Trabajando Led bicolor de estado de funcionamiento Interruptor de Shutdown Nota: la Unión HSL siempre debe estar conectada a la entrada Master (sincronización de línea) MEX : Placa de Ampliación de Sistema Ampliable : ampliación de armarios No usado en la actualidad

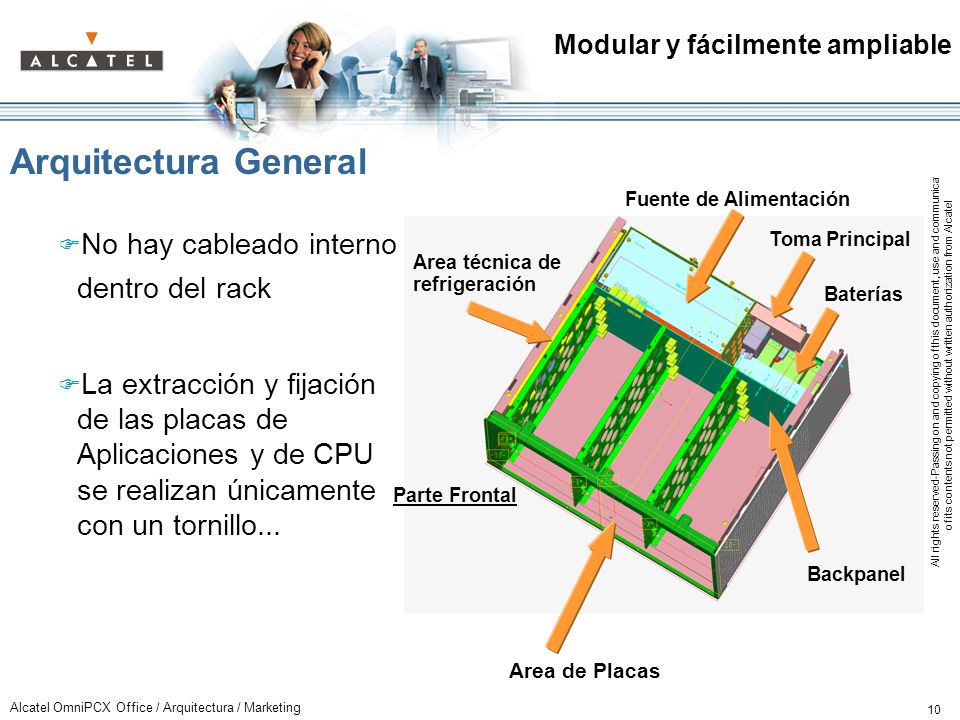

11 10 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Modular y fácilmente ampliable Parte Frontal Arquitectura General Baterías Fuente de Alimentación Toma Principal Backpanel Area técnica de refrigeración Area de Placas No hay cableado interno dentro del rack La extracción y fijación de las placas de Aplicaciones y de CPU se realizan únicamente con un tornillo...

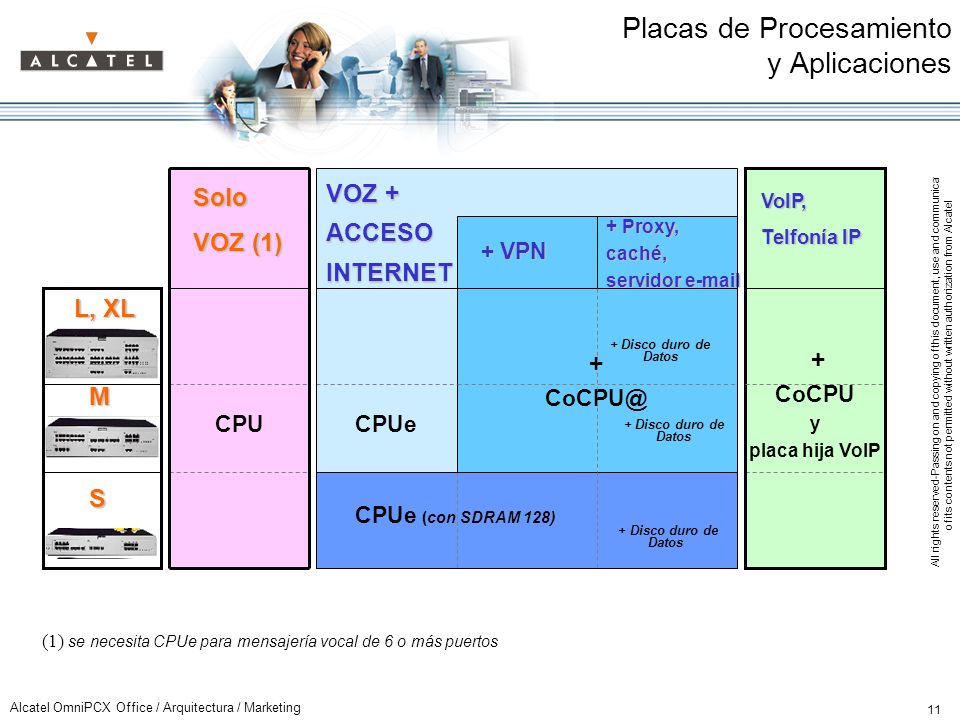

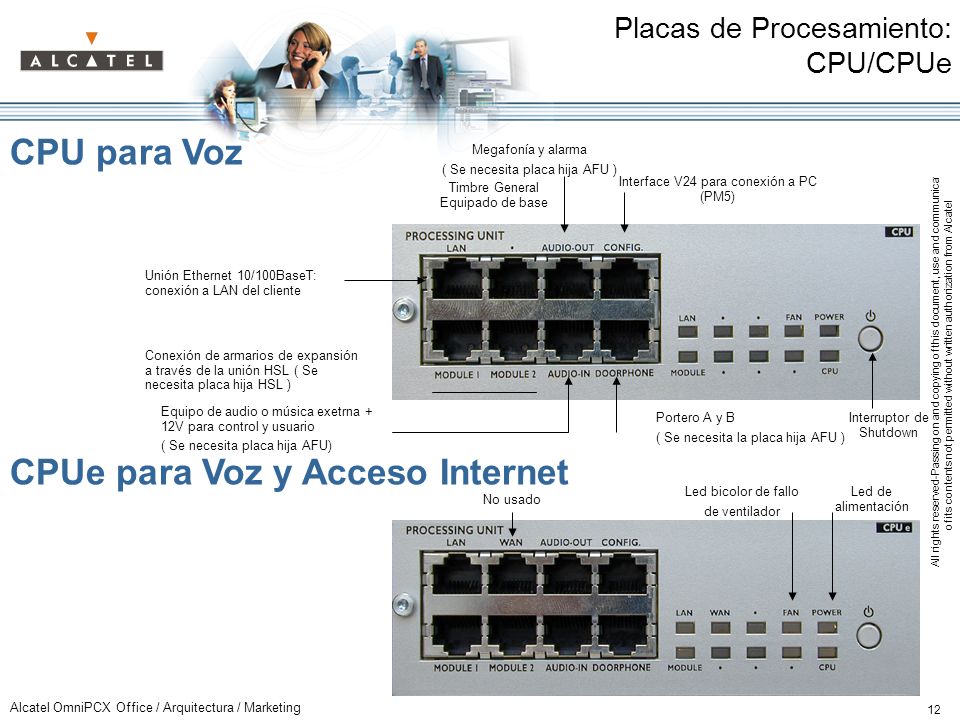

12 11 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas de Procesamiento y Aplicaciones (1) se necesita CPUe para mensajería vocal de 6 o más puertos Solo VOZ (1) + VPN + Proxy, caché, servidor S M L, XL CPUCPUe + + Disco duro de Datos VOZ + ACCESOINTERNET + Disco duro de Datos VoIP, Telfonía IP + Disco duro de Datos CPUe (con SDRAM 128) + CoCPU y placa hija VoIP

13 12 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas de Procesamiento: CPU/CPUe Interface V24 para conexión a PC (PM5) Unión Ethernet 10/100BaseT: conexión a LAN del cliente Conexión de armarios de expansión a través de la unión HSL ( Se necesita placa hija HSL ) Megafonía y alarma ( Se necesita placa hija AFU ) Portero A y B ( Se necesita la placa hija AFU ) Equipo de audio o música exetrna + 12V para control y usuario ( Se necesita placa hija AFU) Interruptor de Shutdown Timbre General Equipado de base Led bicolor de fallo de ventilador CPU para Voz CPUe para Voz y Acceso Internet Led de alimentación No usado

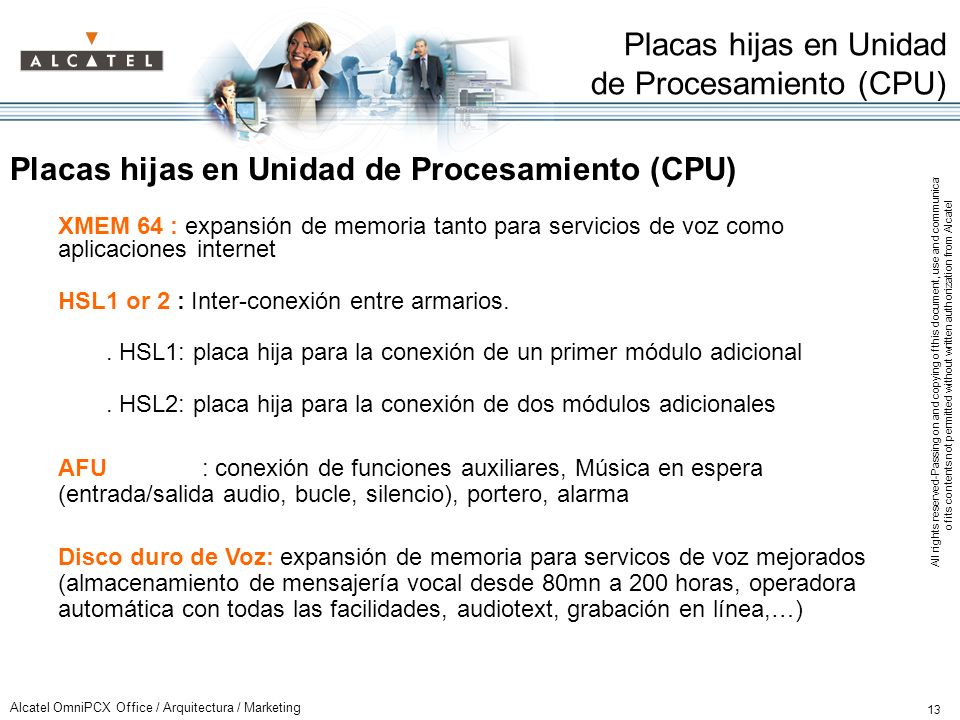

14 13 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas hijas en Unidad de Procesamiento (CPU) XMEM 64 : expansión de memoria tanto para servicios de voz como aplicaciones internet HSL1 or 2 : Inter-conexión entre armarios.. HSL1: placa hija para la conexión de un primer módulo adicional. HSL2: placa hija para la conexión de dos módulos adicionales AFU : conexión de funciones auxiliares, Música en espera (entrada/salida audio, bucle, silencio), portero, alarma Disco duro de Voz: expansión de memoria para servicos de voz mejorados (almacenamiento de mensajería vocal desde 80mn a 200 horas, operadora automática con todas las facilidades, audiotext, grabación en línea,…) Placas hijas en Unidad de Procesamiento (CPU)

15 14 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Estructura de placas CPU/CPUe Estructura de CPU,CPUe CPU Hard Disk XMEM or VoIP SDRAM AFU HSL Conector METRIC a backpanel Frontal RJ-45 Conectores Cat.5 System signals Shutdown Switch Xmem or VoIP & 2.5 HD AFU Aux function Module SDRAM Module ASPEN HSL Led 272 mm 134mm

16 15 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas de Procesamiento para Aplicaciones : Placa de Co-procesamiento VoIP: CoCPU 16 Canales VoIP Placa de Co-procesamiento : 3 x 10/100 Base T Puertos Ethernet de la placa hija SLANX4 10/100 Base T Ethernet Up-Link de placa hija SLANX4 Leds de Estado de Línea y Actividad de puertos de SLANX4

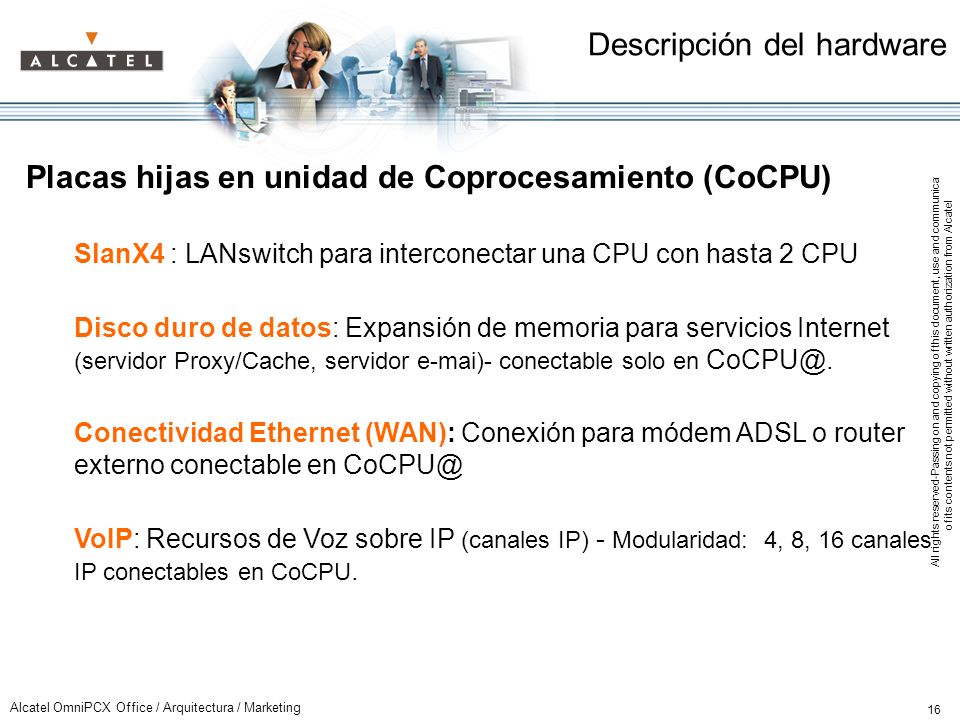

17 16 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas hijas en unidad de Coprocesamiento (CoCPU) SlanX4 : LANswitch para interconectar una CPU con hasta 2 CPU Disco duro de datos: Expansión de memoria para servicios Internet (servidor Proxy/Cache, servidor e-mai)- conectable solo en Conectividad Ethernet (WAN): Conexión para módem ADSL o router externo conectable en VoIP: Recursos de Voz sobre IP (canales IP) - Modularidad: 4, 8, 16 canales IP conectables en CoCPU. Descripción del hardware

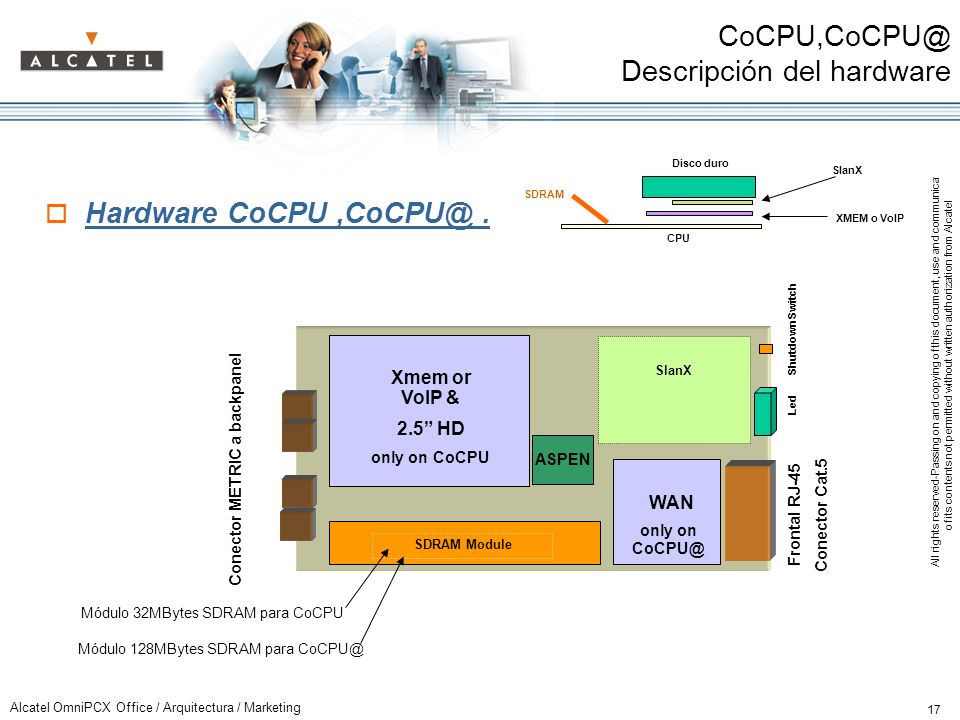

18 17 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Descripción del hardware Hardware Conector METRIC a backpanel Frontal RJ-45 Conector Cat.5 System signals Shutdown Switch Xmem or VoIP & 2.5 HD only on CoCPU WAN only on SDRAM Module ASPEN CPU Disco duro XMEM o VoIP SDRAM SlanX Led Módulo 32MBytes SDRAM para CoCPU Módulo 128MBytes SDRAM para

19 18 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Conexión entre Placas de Procesamiento y Co-Procesamiento Una única conexión a la LAN del cliente con placa hija SLANX Estas placas no están necesariamente en el mismo armario

20 19 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas de Líneas Placa interfaz Reflexes : UAI modularidad: 4, 8, 16 Placa interface Analógico : SLI modularidad: 4, 8, 16 Placas de Líneas

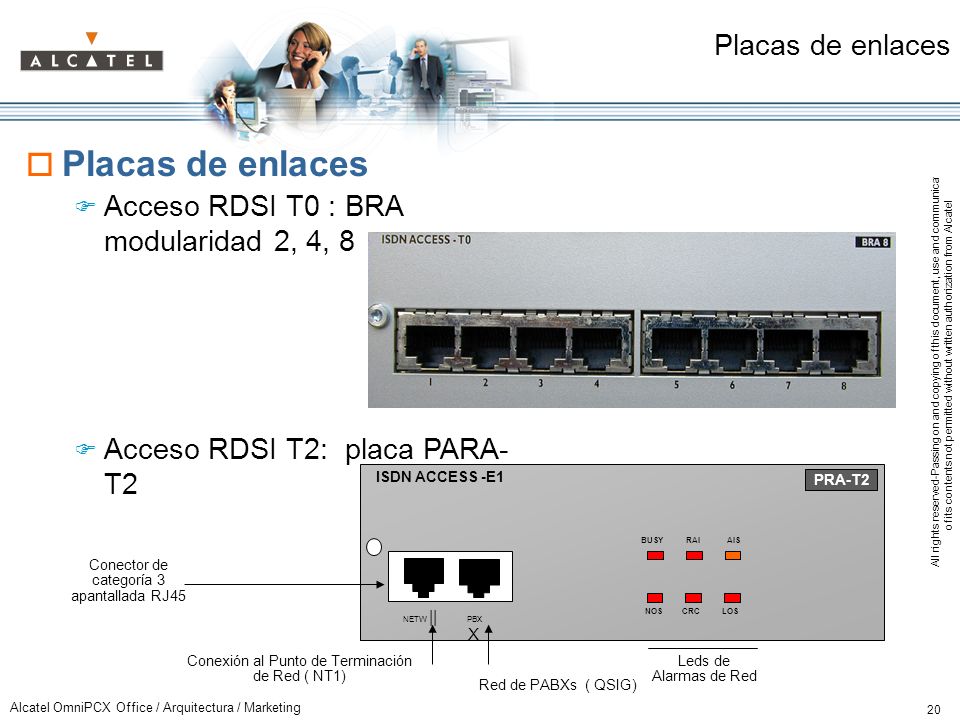

21 20 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas de enlaces Acceso RDSI T0 : BRA modularidad 2, 4, 8 Acceso RDSI T2: placa PARA- T2 Placas de enlaces Conector de categoría 3 apantallada RJ45 Leds de Alarmas de Red Conexión al Punto de Terminación de Red ( NT1) Red de PABXs ( QSIG) ISDN ACCESS -E1 BUSYAISRAI NOSCRCLOS PBX X NETW || PRA-T2

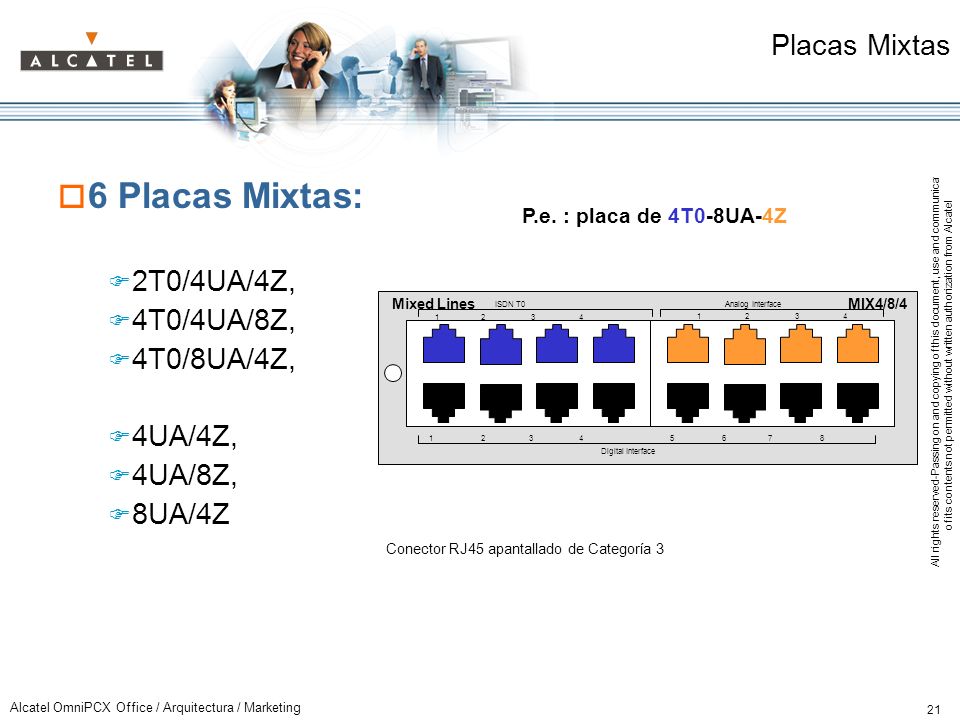

22 21 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing 6 Placas Mixtas: 2T0/4UA/4Z, 4T0/4UA/8Z, 4T0/8UA/4Z, 4UA/4Z, 4UA/8Z, 8UA/4Z Placas Mixtas Mixed Lines Digital Interface Analog Interface MIX4/8/4 ISDN T0 P.e. : placa de 4T0-8UA-4Z Conector RJ45 apantallado de Categoría 3

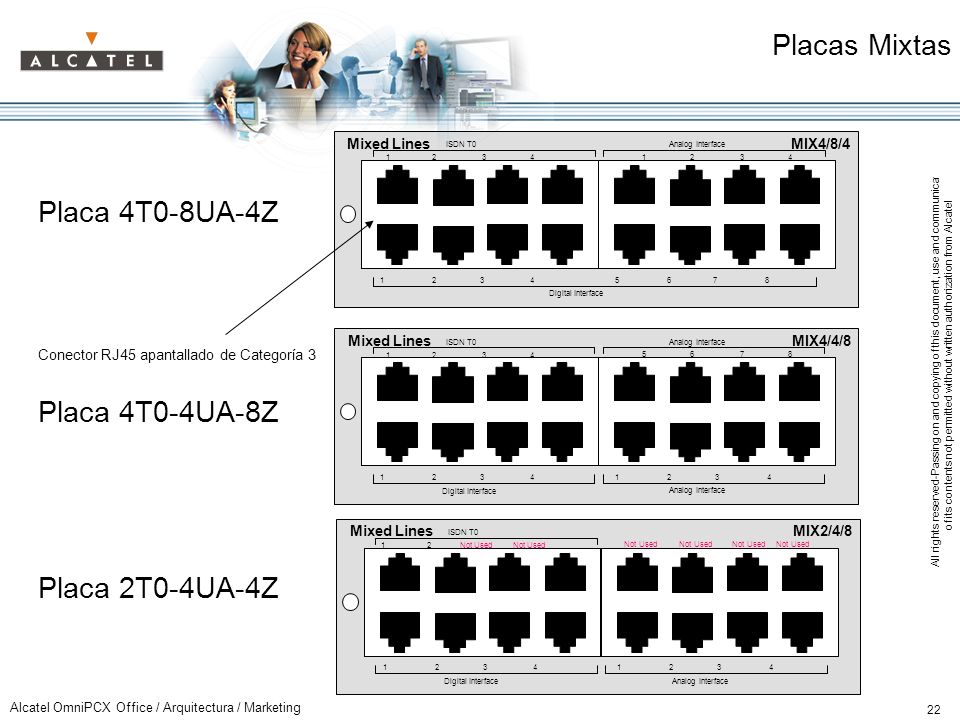

23 22 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas Mixtas Placa 4T0-4UA-8Z Placa 2T0-4UA-4Z Placa 4T0-8UA-4Z Mixed Lines Digital Interface Analog Interface MIX4/8/4 ISDN T0 Mixed Lines Digital Interface Analog Interface MIX4/4/8 ISDN T0 Analog Interface Mixed Lines Not Used Not Used Not Used Not Used Digital Interface MIX2/4/8 ISDN T0 Analog Interface Conector RJ45 apantallado de Categoría 3

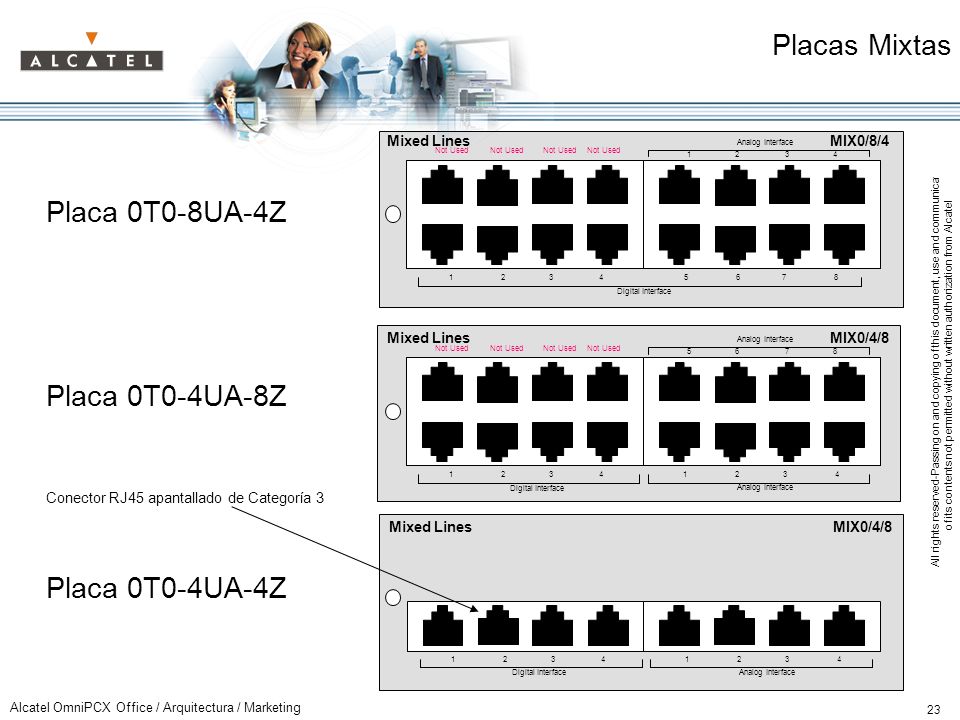

24 23 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Placas Mixtas Placa 0T0-8UA-4Z Placa 0T0-4UA-8Z Mixed Lines Digital Interface Analog Interface MIX0/4/8 Analog Interface Mixed Lines Digital Interface Analog Interface MIX0/8/4 Not Used Not Used Conector RJ45 apantallado de Categoría 3 Placa 0T0-4UA-4Z Mixed LinesMIX0/4/ Digital Interface Analog Interface

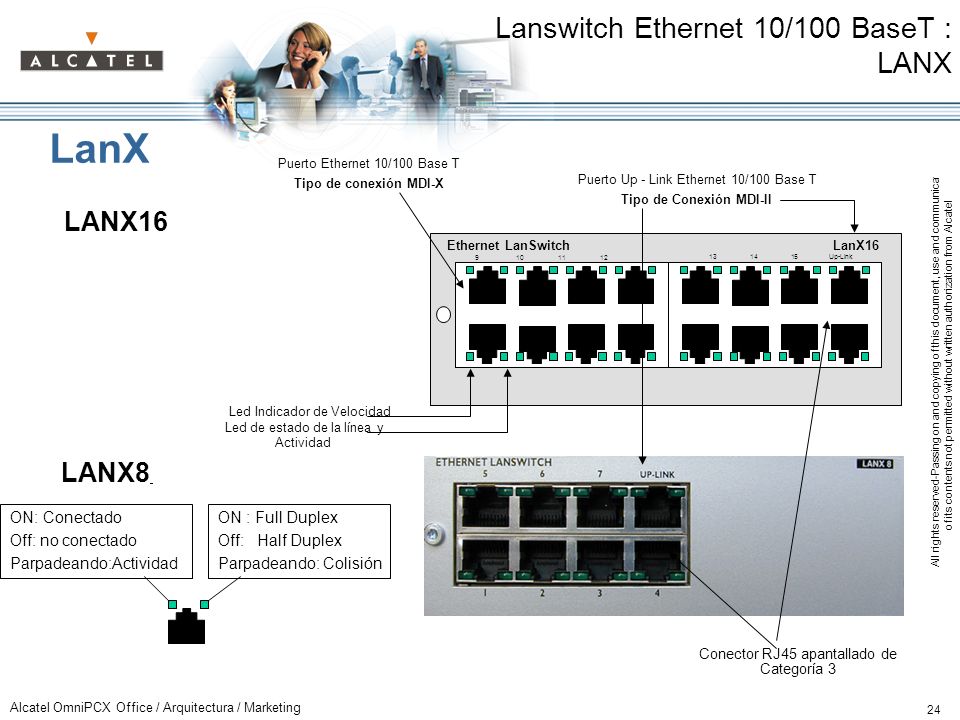

25 24 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Lanswitch Ethernet 10/100 BaseT : LANX LANX16 Ethernet LanSwitch Up-Link LanX16 LanX LANX8 Puerto Ethernet 10/100 Base T Tipo de conexión MDI-X Led de estado de la línea y Actividad Led Indicador de Velocidad Puerto Up - Link Ethernet 10/100 Base T Tipo de Conexión MDI-II Conector RJ45 apantallado de Categoría 3 ON : Full Duplex Off: Half Duplex Parpadeando: Colisión ON: Conectado Off: no conectado Parpadeando:Actividad

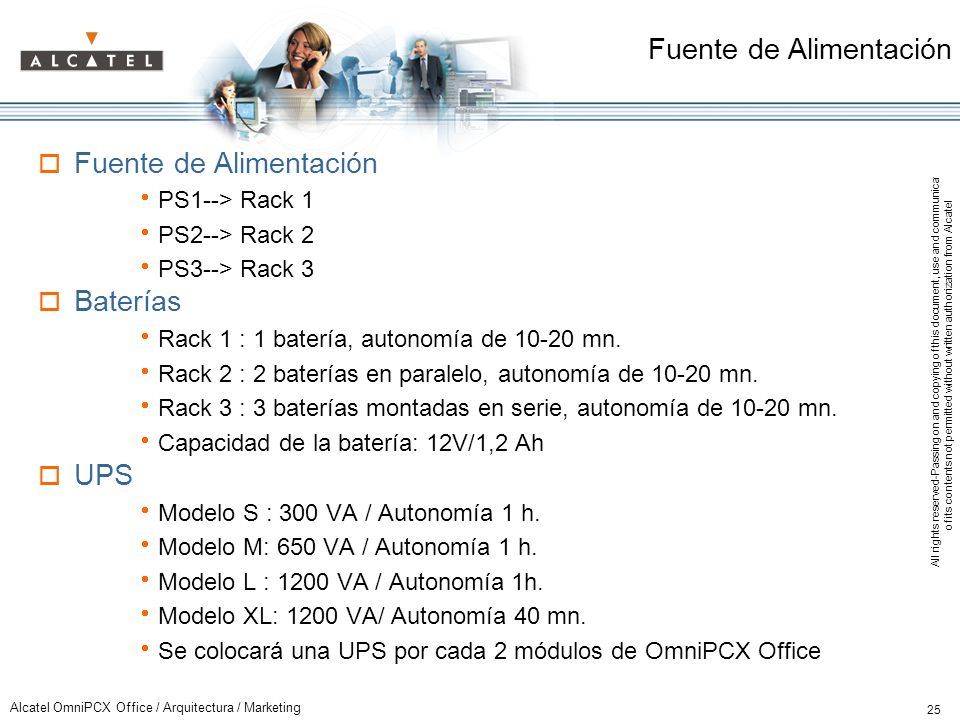

26 25 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Fuente de Alimentación PS1--> Rack 1 PS2--> Rack 2 PS3--> Rack 3 Baterías Rack 1 : 1 batería, autonomía de mn. Rack 2 : 2 baterías en paralelo, autonomía de mn. Rack 3 : 3 baterías montadas en serie, autonomía de mn. Capacidad de la batería: 12V/1,2 Ah UPS Modelo S : 300 VA / Autonomía 1 h. Modelo M: 650 VA / Autonomía 1 h. Modelo L : 1200 VA / Autonomía 1h. Modelo XL: 1200 VA/ Autonomía 40 mn. Se colocará una UPS por cada 2 módulos de OmniPCX Office

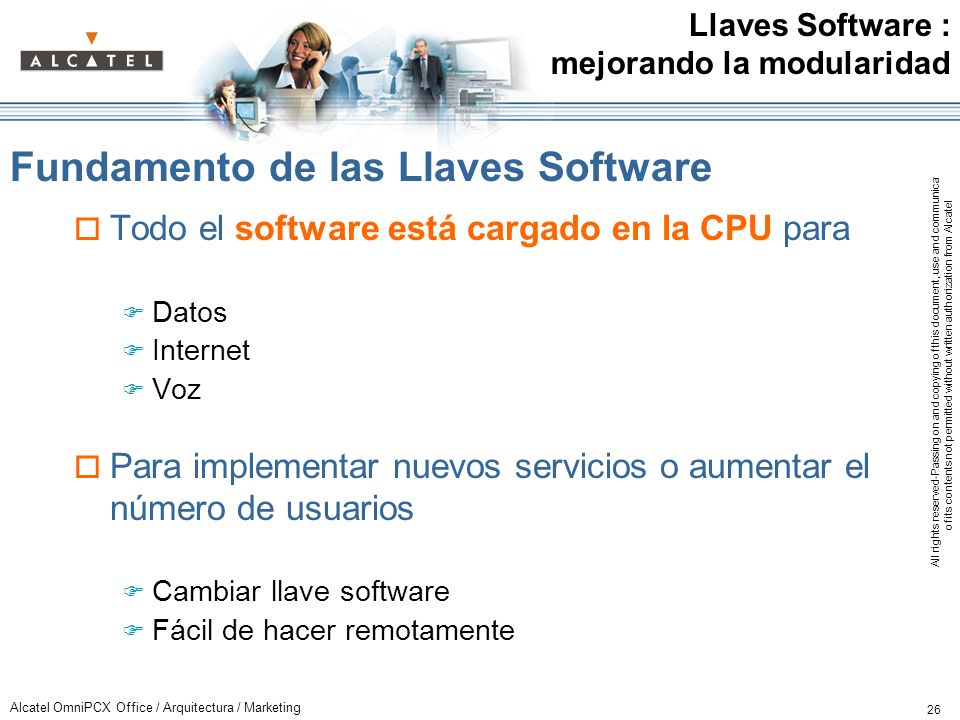

27 26 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Todo el software está cargado en la CPU para Datos Internet Voz Para implementar nuevos servicios o aumentar el número de usuarios Cambiar llave software Fácil de hacer remotamente Fundamento de las Llaves Software Llaves Software : mejorando la modularidad

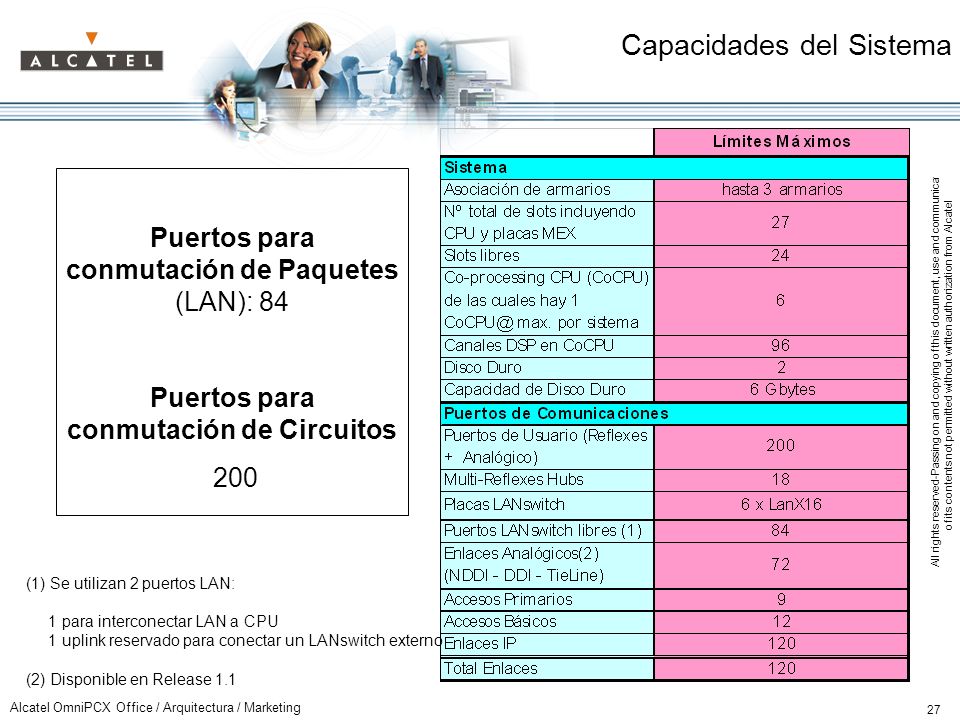

28 27 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Capacidades del Sistema Puertos para conmutación de Paquetes (LAN): 84 Puertos para conmutación de Circuitos 200 (1) Se utilizan 2 puertos LAN: 1 para interconectar LAN a CPU 1 uplink reservado para conectar un LANswitch externo (2) Disponible en Release 1.1

29 28 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Capacidades: Servidor de Voz, e-server 2 Discos duros : 6 Go para datos Proxy, Caching, 6 Go para voz Mensajería Vocal, música, directorio...

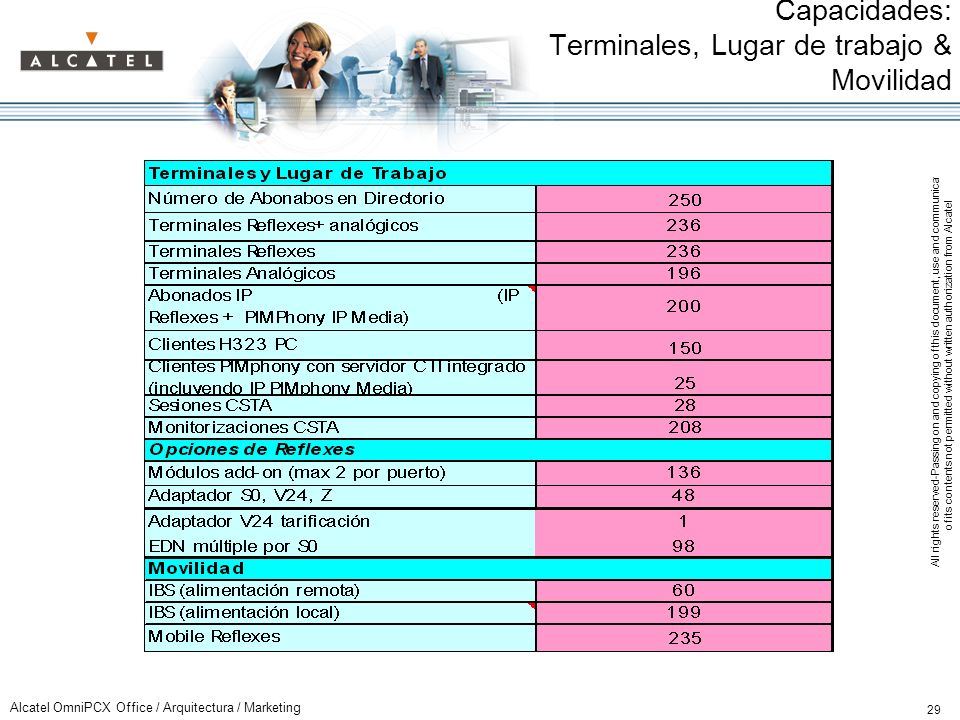

30 29 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Capacidades: Terminales, Lugar de trabajo & Movilidad

31 30 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Una única arquitectura para una amplia gama de mercado: Voz, datos e internet 236 usuarios (IP, analógico, DECT,softphone) Fácil gestión de stock para distribuidores Modular & Ampliable : Gama de placas (las placas mixtas permiten una configuración precisa) Gama de racks (3) con slots universales Ampliación a través de racks adicionales Llaves software Beneficios de la arquitectura OmniPCX Office Arquitectura Conclusión

32 31 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing

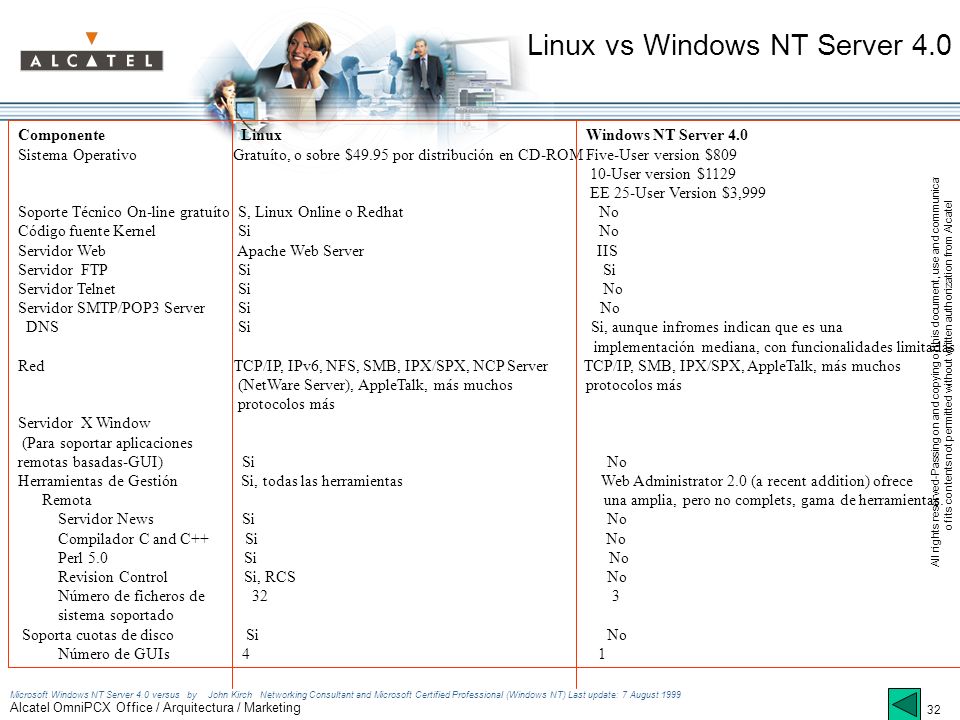

33 32 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing Linux vs Windows NT Server 4.0 Microsoft Windows NT Server 4.0 versus by John Kirch Networking Consultant and Microsoft Certified Professional (Windows NT) Last update: 7 August 1999 Componente Linux Windows NT Server 4.0 Sistema Operativo Gratuíto, o sobre $49.95 por distribución en CD-ROM Five-User version $ User version $1129 EE 25-User Version $3,999 Soporte Técnico On-line gratuíto S, Linux Online o Redhat No Código fuente Kernel Si No Servidor Web Apache Web Server IIS Servidor FTP Si Si Servidor Telnet Si No Servidor SMTP/POP3 Server Si No DNS Si Si, aunque infromes indican que es una implementación mediana, con funcionalidades limitadas. Red TCP/IP, IPv6, NFS, SMB, IPX/SPX, NCP Server TCP/IP, SMB, IPX/SPX, AppleTalk, más muchos (NetWare Server), AppleTalk, más muchos protocolos más protocolos más Servidor X Window (Para soportar aplicaciones remotas basadas-GUI) Si No Herramientas de Gestión Si, todas las herramientas Web Administrator 2.0 (a recent addition) ofrece Remota una amplia, pero no complets, gama de herramientas. Servidor News Si No Compilador C and C++ Si No Perl 5.0 Si No Revision Control Si, RCS No Número de ficheros de 32 3 sistema soportado Soporta cuotas de disco Si No Número de GUIs 4 1

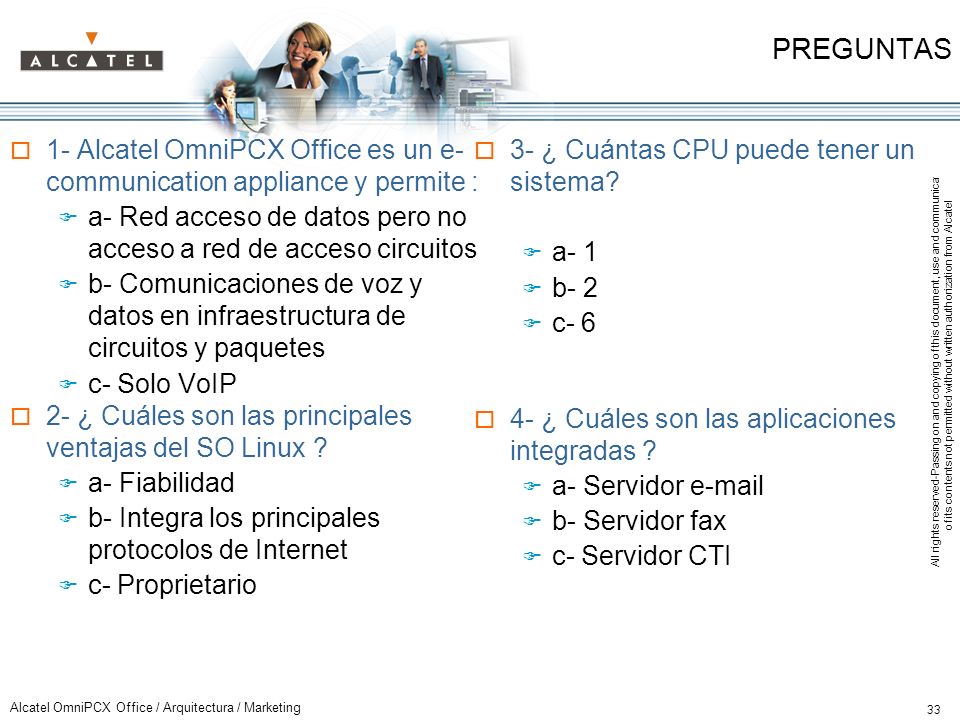

34 33 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing PREGUNTAS 1- Alcatel OmniPCX Office es un e- communication appliance y permite : a- Red acceso de datos pero no acceso a red de acceso circuitos b- Comunicaciones de voz y datos en infraestructura de circuitos y paquetes c- Solo VoIP 2- ¿ Cuáles son las principales ventajas del SO Linux ? a- Fiabilidad b- Integra los principales protocolos de Internet c- Proprietario 3- ¿ Cuántas CPU puede tener un sistema? a- 1 b- 2 c ¿ Cuáles son las aplicaciones integradas ? a- Servidor b- Servidor fax c- Servidor CTI

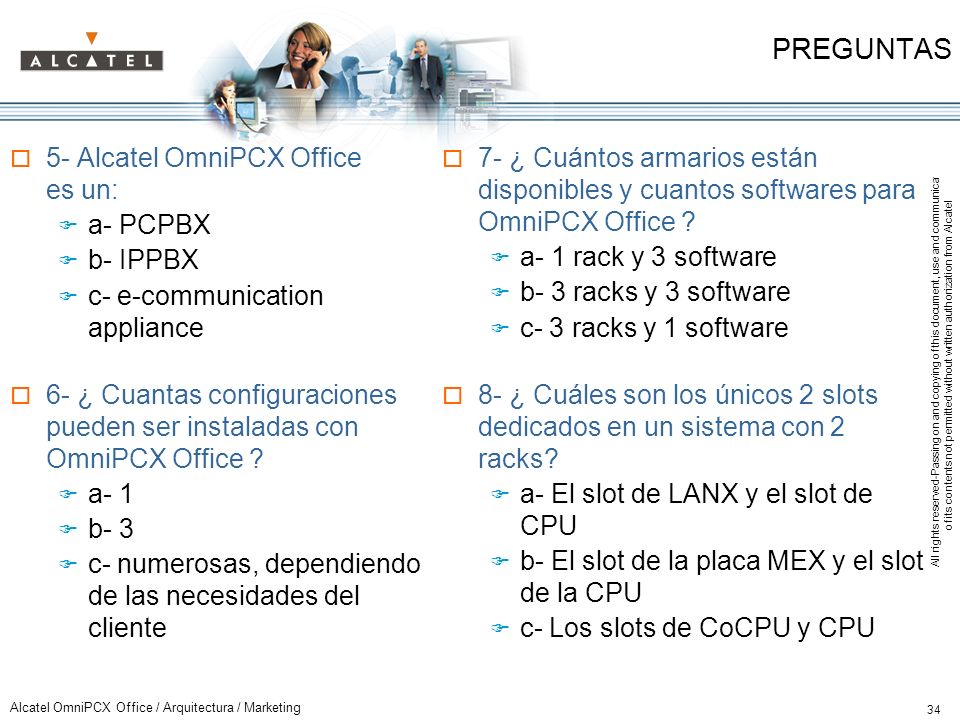

35 34 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing PREGUNTAS 5- Alcatel OmniPCX Office es un: a- PCPBX b- IPPBX c- e-communication appliance 6- ¿ Cuantas configuraciones pueden ser instaladas con OmniPCX Office ? a- 1 b- 3 c- numerosas, dependiendo de las necesidades del cliente 7- ¿ Cuántos armarios están disponibles y cuantos softwares para OmniPCX Office ? a- 1 rack y 3 software b- 3 racks y 3 software c- 3 racks y 1 software 8- ¿ Cuáles son los únicos 2 slots dedicados en un sistema con 2 racks? a- El slot de LANX y el slot de CPU b- El slot de la placa MEX y el slot de la CPU c- Los slots de CoCPU y CPU

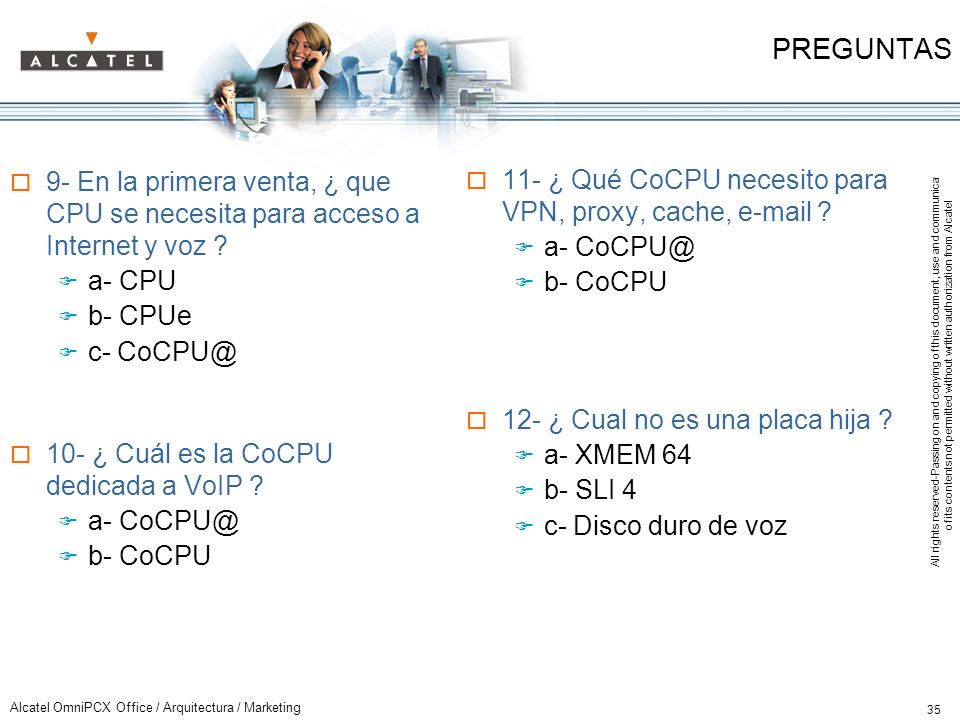

36 35 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing PREGUNTAS 9- En la primera venta, ¿ que CPU se necesita para acceso a Internet y voz ? a- CPU b- CPUe c- 10- ¿ Cuál es la CoCPU dedicada a VoIP ? a- b- CoCPU 11- ¿ Qué CoCPU necesito para VPN, proxy, cache, ? a- b- CoCPU 12- ¿ Cual no es una placa hija ? a- XMEM 64 b- SLI 4 c- Disco duro de voz

37 36 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing PREGUNTAS 13-¿ Modularidad de la placa UAI ? a- 4, 8,16 b- 2, 4, 8 c- 1, 6, 8 14-¿Cual es la solución LAN integrada para OmniPCX Office ? a- un Hub b- un Ethernet switch 10 BT c- un Ethernet switch 10/100 BT 15- ¿ Hasta cuantos Mobile Reflexes puedo tener en mi sistema ? a- 99 b- 150 c ¿ Cuántas placas MIX diferentes existen ? a- 4 b- 6 c- 9

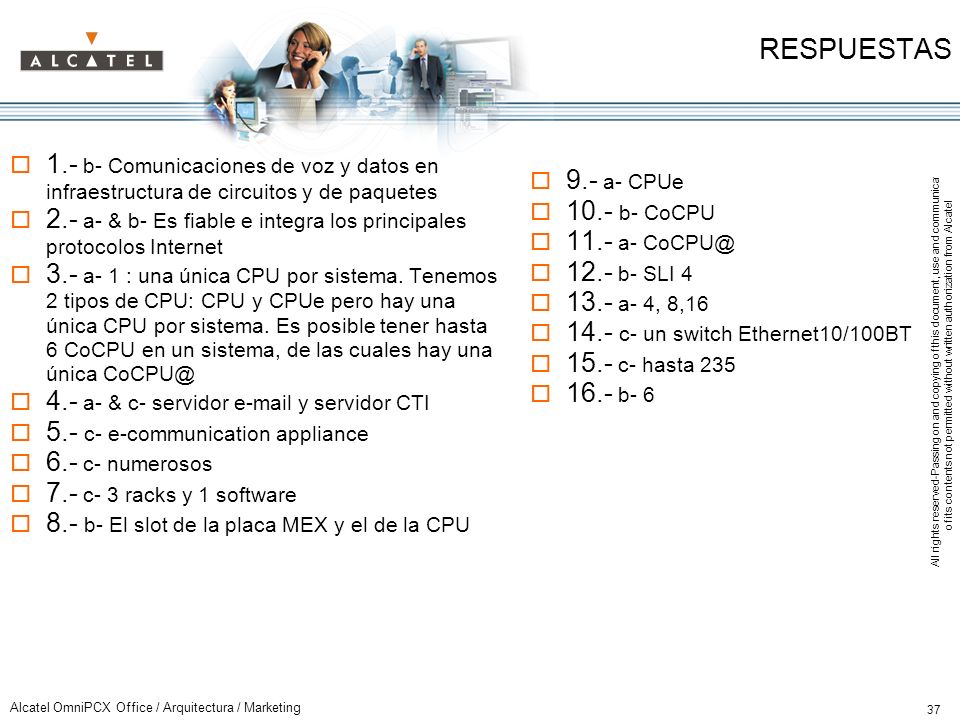

38 37 All rights reserved-Passing on and copying of this document, use and communication of its contents not permitted without written authorization from Alcatel Alcatel OmniPCX Office / Arquitectura / Marketing RESPUESTAS 1.- b- Comunicaciones de voz y datos en infraestructura de circuitos y de paquetes 2.- a- & b- Es fiable e integra los principales protocolos Internet 3.- a- 1 : una única CPU por sistema. Tenemos 2 tipos de CPU: CPU y CPUe pero hay una única CPU por sistema. Es posible tener hasta 6 CoCPU en un sistema, de las cuales hay una única 4.- a- & c- servidor y servidor CTI 5.- c- e-communication appliance 6.- c- numerosos 7.- c- 3 racks y 1 software 8.- b- El slot de la placa MEX y el de la CPU 9.- a- CPUe 10.- b- CoCPU 11.- a b- SLI a- 4, 8, c- un switch Ethernet10/100BT 15.- c- hasta b- 6
