CICLO DE EJECUCION DE UNA INSTRUCCION

Presentación del tema: "CICLO DE EJECUCION DE UNA INSTRUCCION"— Transcripción de la presentación:

1 CICLO DE EJECUCION DE UNA INSTRUCCION

2 Un ciclo de instrucción (también llamado ciclo de traer y ejecutar) es el período de tiempo durante el cual un ordenador lee y procesa una instrucción de lenguaje máquina de su memoria o la secuencia de acciones que la unidad central (CPU) funciona para ejecutar cada instrucción de código de máquina en un programa.

3 Comprende una secuencia de acciones determinada que debe llevar a cabo la CPU para ejecutar cada instrucción en un programa. Cada instrucción del juego de instrucciones de una CPU puede requerir diferente número de ciclos de instrucción para su ejecución. Un ciclo de instrucción está formado por uno o más ciclos máquina.

4 CICLO DE INSTRUCCION- La instrucción debe ser traída de la memoria principal, y luego ejecutado por la CPU. Esto es fundamentalmente como un ordenador funciona, con su lectura de CPU y ejecución de una serie de instrucciones escritas en su lenguaje máquina. De esto surgen todas las funciones de un ordenador familiar a partir del final del usuario.

5 EJECUTAR LA INSTRUCCION:
Del registro de instrucción, los datos que forman la instrucción son descifrados por la unidad de control. Esto entonces pasa la información descifrada como una secuencia de señales de control a las unidades de función relevantes de la CPU para realizar las acciones requeridas por la instrucción como la lectura de valores de registros, pasándolos a la unidad Aritmética lógica (ALU) para añadirlos juntos y escribiendo el resultado de vuelta al registro. Una señal de condición es enviada de regreso a la unidad de control por ALU si está implicado.

6 Almacenar Resultados:
El resultado generado por la operación es almacenado en la memoria principal, o enviado a un dispositivo de salida. Basado en la regeneración de condición del ALU, la PC es incrementada para dirigir la siguiente instrucción o para actualizar a diferentes direcciones de donde será traída la siguiente instrucción. El ciclo entonces es repetido.

7

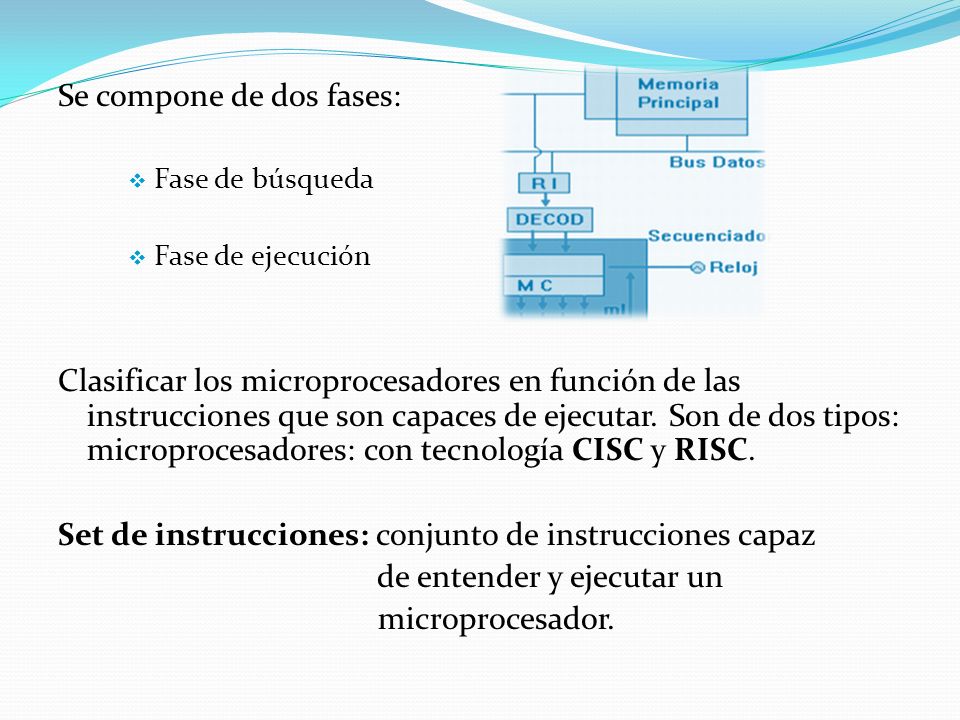

8 Se compone de dos fases:
Fase de búsqueda Fase de ejecución Clasificar los microprocesadores en función de las instrucciones que son capaces de ejecutar. Son de dos tipos: microprocesadores: con tecnología CISC y RISC. Set de instrucciones: conjunto de instrucciones capaz de entender y ejecutar un microprocesador.

9 Microprocesadores CISC Interpretan y ejecutan un gran número de instrucciones. Son más lentos. (Intel) Microprocesadores RISC Interpretan y ejecutan sólo unas pocas instrucciones. Son mucho más rápidos que los microprocesadores CISC. Todos los microprocesadores utilizados en la fabricación de ordenadores personales, son de tecnología CISC. Página Obtenida de:
