Eficiencia Energética en las Instalaciones Aplicación de BCG en Sistemas de Climatización Jornada Eficiencia, Cogeneración y Gestión Energética en el Sector.

Presentaciones similares


Presentación del tema: "Eficiencia Energética en las Instalaciones Aplicación de BCG en Sistemas de Climatización Jornada Eficiencia, Cogeneración y Gestión Energética en el Sector."— Transcripción de la presentación:

1 Eficiencia Energética en las Instalaciones Aplicación de BCG en Sistemas de Climatización Jornada Eficiencia, Cogeneración y Gestión Energética en el Sector Servicios (GE2Cs) Ourense, 30 de Noviembre de 2011

2 Índice 4 Conclusiones 1 Plan Demostrativo de la BCG en Galicia 3 Resultados obtenidos en otras instalaciones 5 Energylab 2 Instalación de BCG en la Escuela infantil de Baiona

3 1 Plan Demostrativo de la BCG en Galicia El objetivo del proyecto es la climatización, mediante bombas de calor geotérmicas, y la monitorización de una serie de edificios que sirvan como demostradores de los ahorros que puede ofrecer esta tecnología, así como el establecimiento de ratios e indicadores tanto de instalación como de operación en la región de Galicia. Este proyecto demostrativo pretende extender la tecnología a toda Galicia, estimando que los ahorros que se obtendrían si se instalasen bombas de calor geotérmicas en todas las escuelas infantiles, centros de salud y bibliotecas públicas de Galicia, serían: Ahorro de Energía MWh /año. Ahorro económico 10 millones de /año. Ahorro en CO Toneladas/año.

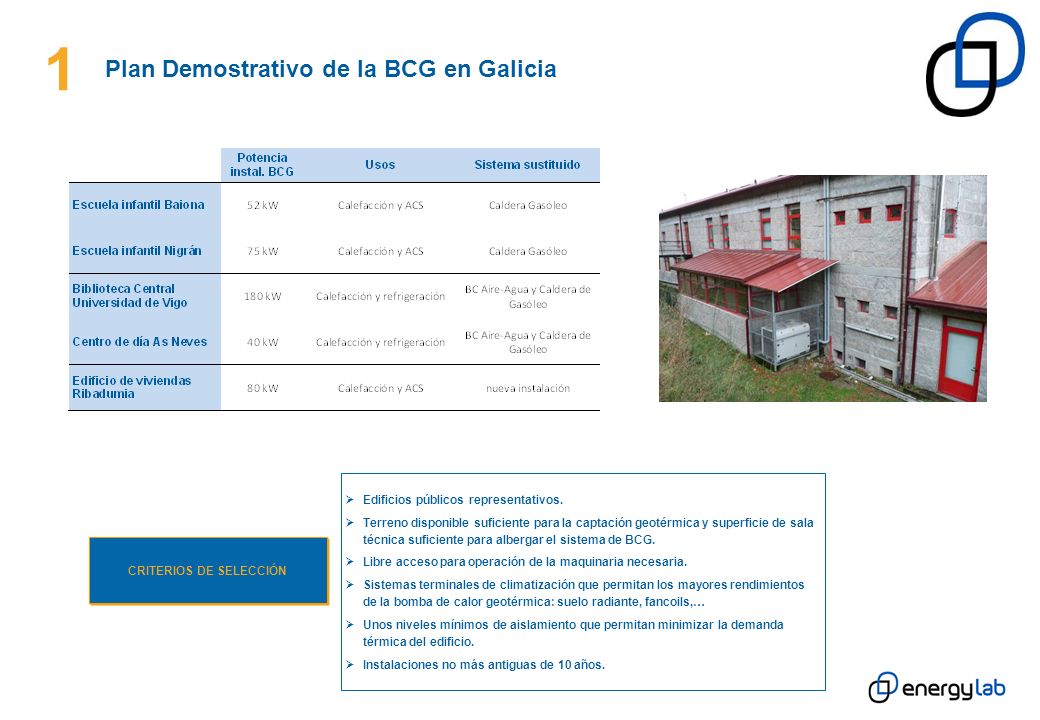

4 Edificios públicos representativos. Terreno disponible suficiente para la captación geotérmica y superficie de sala técnica suficiente para albergar el sistema de BCG. Libre acceso para operación de la maquinaria necesaria. Sistemas terminales de climatización que permitan los mayores rendimientos de la bomba de calor geotérmica: suelo radiante, fancoils,… Unos niveles mínimos de aislamiento que permitan minimizar la demanda térmica del edificio. Instalaciones no más antiguas de 10 años. CRITERIOS DE SELECCIÓN 1 Plan Demostrativo de la BCG en Galicia

5 1 Sistema de adquisición y transmisión de datos

6 2 Instalación de BCG en la Escuela infantil de Baiona Escuela infantil de 800 m trabajadores. 85 alumnos. Demanda de calefacción por suelo radiante (38ºC) y ACS (55-60º) Sistema sustituido: Caldera de gasóleo 90 kW. Información general Instalación realizada BCG de 52 kW. Depósito de inercia de 1500 l (calefacción y primario de producción de ACS) Captador geotérmico vertical en circuito cerrado con 5 perforaciones de 120 m. de profundidad.

7 2 Instalación de BCG en la Escuela infantil de Baiona

8 1. Diseño del Plan de MyV. 2. Periodo de referencia: 1) Medición consumo, 2) Obtención de patrón de consumo y definición de las variables que le afectan. 3. Implementación MMEE. 4. Periodo dem. ahorro: 1) Medición consumo, 2) Obtención de ahorros ajustados a partir del patrón de consumo y del consumo medido en este período, 3) Elaboración de informes. [TIEMPO] [ENERGÍA] Ahorro Energía de referencia Período de ref. Período dem. ahorro Energía medida Implementación medidas eficiencia energética Energía ajustada Proceso de determinación del ahorro Energía medidaEnergía calculada 2 Instalación de BCG en la Escuela infantil de Baiona Escuela infantil de Baiona Año grados día Consumo gasoil Año grados día Consumo eléctrico Consumo calculado de gasoil Ahorro económico del 75%

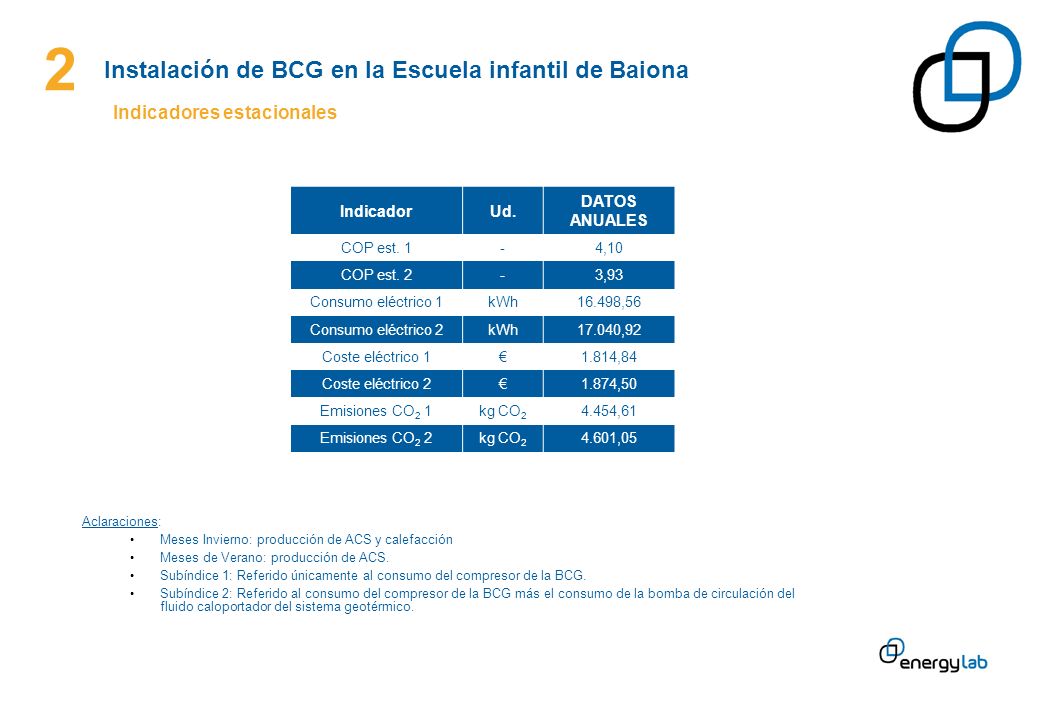

9 2 Instalación de BCG en la Escuela infantil de Baiona Indicadores estacionales IndicadorUd. DATOS ANUALES COP est. 1-4,10 COP est. 2-3,93 Consumo eléctrico 1kWh16.498,56 Consumo eléctrico 2kWh17.040,92 Coste eléctrico ,84 Coste eléctrico ,50 Emisiones CO 2 1kg CO ,61 Emisiones CO 2 2kg CO ,05 Aclaraciones: Meses Invierno: producción de ACS y calefacción Meses de Verano: producción de ACS. Subíndice 1: Referido únicamente al consumo del compresor de la BCG. Subíndice 2: Referido al consumo del compresor de la BCG más el consumo de la bomba de circulación del fluido caloportador del sistema geotérmico.

10 2 Instalación de BCG en la Escuela infantil de Baiona Variables de la instalación IndicadorUd.PROMEDIO T pozos ent. BCGºC8-9 Pot. pozoskW38-42 Pot. esp. pozosW/m60-67 T amb. interior (inv.)ºC20-23

11 ,92 kWh ENERGÍA CONSUMIDA DATOS ECONÓMICOS GLOBALES CALCULADOS VENTAJAS OBTENIDAS EMISIONES CO ,05 kg COSTE ECONÓMICO 1.874,50 PERIODO DE TIEMPO MONITORIZADO: 01/01/ /01/2011 AHORROS vs. SIST. ANTERIOR ,63 kWh/año ,95 kg/año 4.270,77 /año Mejora de rendimiento económico y energético de la instalación. Reducción de emisiones de CO 2. Mejora de regulación de los sistemas de climatización y ACS 2 BCG Instalación de BCG en la Escuela infantil de Baiona

12 Biblioteca pública universitaria de m 2 con demanda de calefacción y refrigeración. Fancoils y conductos de aire (calefacción a 52ºC y refrigeración a 8ºC). Sistema sustituido: 2 bombas de calor aire-agua y caldera de gasóleo. Resultados obtenidos en otras instalaciones. Biblioteca Universidad de Vigo Información general 3 x BCG de 60 kW/bomba Potencia total instalada: 180 kW Captador geotérmico vertical en circuito cerrado con 33 perforaciones de 100 m de profundidad. Instalación realizada 3 12

13 3 Indicadores estacionales IndicadorUd DATOS ANUALES COP est. 1-3,37 COP est. 2-3,15 EER est. 1-3,66 EER est. 2-3,26 Consumo eléctrico 1kWh95.731,44 Consumo eléctrico 2kWh ,40 Coste eléctrico ,46 Coste eléctrico ,01 Emisiones CO 2 1Kg25.847,49 Emisiones CO 2 2Kg28.008,83 Resultados obtenidos en otras instalaciones. Biblioteca Universidad de Vigo Aclaraciones: Meses Invierno: calefacción. Meses de Verano: refrigeración. Subíndice 1: Referido únicamente al consumo del compresor de la BCG. Subíndice 2: Referido al consumo del compresor de la BCG más el consumo de la bomba de circulación del fluido caloportador del sistema geotérmico.

14 ,40 kWh ENERGÍA CONSUMIDA DATOS ECONÓMICOS GLOBALES CÁLCULADOS VENTAJAS OBTENIDAS EMISIONES CO ,83 kg COSTE ECONÓMICO ,01 PERIODO DE TIEMPO MONITORIZADO: 01/02/ /12/ ,83 kWh/año ,72 kg/año ,58 /año Resultados obtenidos en otras instalaciones. Biblioteca Universidad de Vigo Mejora de rendimiento económico y energético de la instalación. Reducción de emisiones CO 2. Mejora en la regulación del sistema de climatización. 3 BCG AHORROS vs. SIST. ANTERIOR

15 Ahorros factura energética de climatización y producción de ACS: Instalaciones monitorizadas con demanda de sólo calor (calefacción y ACS) vs. sistema generador térmico anterior (caldera de gasóleo) 66-70% Instalaciones monitorizadas con demanda de calor y frío (calefacción y refrigeración) vs. sistema generador térmico anterior (bomba de calor aire-agua) 52-54% Ahorros emisiones de CO 2 : Instalaciones monitorizadas con demanda de sólo calor (calefacción y/o ACS) vs. sistema generador térmico anterior (caldera de gasóleo) 78-80% Instalaciones monitorizadas con demanda de calor y frío (calefacción y refrigeración) vs. sistema generador térmico anterior (bomba de calor aire-agua) 52-54% Correcto dimensionado de las instalaciones Temperaturas de trabajo OK. Demandas térmicas satisfechas con bajos costes de operación Satisfacción de propietarios y usuarios. Los resultados presentados dan buena muestra de las importantes prestaciones de la tecnología de BCG y de los importantes ahorros que puede llegar a suponer en instalaciones de climatización. Seguimiento y análisis de los datos registrados y de la evolución del comportamiento de las instalaciones a lo largo de sucesivos ciclos de demanda térmica, para confirmar sus prestaciones futuras. 4 Conclusiones

16 Misión Identificar, desarrollar, promover y difundir tecnologías, procesos, productos y hábitos de consumo que permitan la mejora de la eficiencia y sostenibilidad energética en la industria, la construcción, el transporte y en la sociedad en general. Energía Automoción Construcción Pesquero Textil Maderero Alimentación Otras industrias IDENTIFICAR DESARROLLAR PROMOVER DIFUNDIR PROCESOS TECNOLOGÍAS INDUSTRIA CONSTRUCCIÓN SOCIEDAD TRANSPORTE QUÉDÓNDECÓMO ENFOQUE SECTORIAL MEJORAR LA EFICIENCIA Y SOSTENIBILIDAD ENERGÉTICA PARA QUÉ CONDUCTAS PRODUCTOS Un Centro de referencia a nivel internacional especializado en el impulso de la eficiencia y sostenibilidad energética con capacidad de orientar, coordinar y liderar proyectos innovadores con un impacto destacado sobre la sociedad, la economía, y el medio ambiente. Visión EnergyLab Misión y Visión del Centro 5

17 Los proyectos desarrollados por EnergyLab tiene como denominador común la búsqueda de la eficiencia energética y la sostenibilidad. EnergyLab realiza sus proyectos basándose en el conocimiento tecnológico y experiencia en materia de análisis energético y monitorización y medida de ahorros Dirección Técnica Tecnologías EdificaciónMovilidadEnergías AlternativasIndustria Áreas de Actuación Sistemas de climatización Vehículo eléctricoBiogás Análisis energético de proceso Sistemas de Iluminación Redes de recargaGeotermiaSistemas eléctricos Hibridación de sistemas BateriasUndimotrizMotores y variadores Redes de distrito Motores híbridosMaremotrizControl y gestión Redes inteligentes HidrógenoBiomasaSistemas térmicos Urbanismo sostenible Catalogación de recursos energéticos Cogeneración Envolvente Sistemas de acumulación energética Recuperación de calor residual Domótica Valorización energética de residuos Diseño bioclimático Rehabilitación sostenible Apuesta Tecnológica EnergyLab 5

18 Empresas Universidad Administración Pública EnergyLab es un Centro abierto, con un núcleo formado por sus patronos empresariales e institucionales … Quiénes forman parte de este proyecto EnergyLab 5

19 José Luis Álvarez Edificio CITEXVI, Local 1 Fonte das Abeleiras, s/n Campus Universitario de Vigo 36310, Vigo. T_ F_
