1 UNIVERSIDAD AUTÓNOMA DEL ESTADO DE HIDALGO Instituto de Ciencias Básicas e Ingenierías Asignatura: Eléctrica II CONCEPTOS DE ILUMINACIÓN UNIVERSIDAD AUTÓNOMA DEL ESTADO DE HIDALGO Instituto de Ciencias Básicas e Ingenierías Asignatura: Eléctrica II CONCEPTOS DE ILUMINACIÓN Presenta: Marcos Campos Nava Febrero de 2012

2 QUÉ ES LA CORRIENTE ALTERNA Además de la existencia de fuentes de FEM de corriente directa o continua (C.D.) (como la que suministran las pilas o las baterías, cuya tensión o voltaje mantiene siempre su polaridad fija), se genera también otro tipo de corriente denominada alterna (C.A.), que se diferencia de la directa por el cambio constante de polaridad que efectúa por cada ciclo de tiempo. Una pila o batería constituye una fuente de suministro de corriente directa, porque su polaridad se mantiene siempre fija.

3 La característica principal de una corriente alterna es que durante un instante de tiempo un polo es negativo y el otro positivo, mientras que en el instante siguiente las polaridades se invierten tantas veces como ciclos por segundo o hertz posea esa corriente. No obstante, aunque se produzca un constante cambio de polaridad, la corriente siempre fluirá del polo negativo al positivo, tal como ocurre en las fuentes de FEM que suministran corriente directa. Corriente alterna pulsante de un ciclo por segundo o hertz (Hz).

4 Si hacemos que la pila del ejemplo anterior gire a una determinada velocidad, se producirá un cambio constante de polaridad en los bornes donde hacen contacto los dos polos de dicha pila. Esta acción hará que se genere una corriente alterna tipo pulsante, cuya frecuencia dependerá de la cantidad de veces que se haga girar la manivela a la que está sujeta la pila para completar una o varias vueltas completas durante un segundo. Si la velocidad a la que hacemos girar la pila es de una vuelta completa cada segundo, la frecuencia de la corriente alterna que se obtiene será de un ciclo por segundo o hertz (1 Hz). Si aumentamos ahora la velocidad de giro a 5 vueltas por segundo, la frecuencia será de 5 ciclos por segundo o hertz (5 Hz). Mientras más rápido hagamos girar la manivela a la que está sujeta la pila, mayor será la frecuencia de la corriente alterna pulsante que se obtiene.

5 En Europa la corriente alterna que llega a los hogares es de 220 volt y tiene una frecuencia de 50 Hz, mientras que en la mayoría de los países de América la tensión de la corriente es de 110 ó 120 volt, con una frecuencia de 60 Hz. La forma más común de generar corriente alterna es empleando grandes generadores o alternadores ubicados en plantas termoeléctricas, hidroeléctricas o centrales atómicas.

6 De acuerdo con su forma gráfica, la corriente alterna puede ser: Rectangular o pulsante Triangular Diente de sierra Sinusoidal o senoidal

7 Cualquier corriente alterna puede fluir a través de diferentes dispositivos eléctricos, como pueden ser resistencias, bobinas, condensadores, etc., sin sufrir deformación. La onda con la que se representa gráficamente la corriente sinusoidal recibe ese nombre porque su forma se obtiene a partir de la función matemática de seno. En la siguiente figura se puede ver la representación gráfica de una onda sinusoidal y las diferentes partes que la componen:

8 VENTAJAS DE LA CORRIENTE ALTERNA Entre algunas de las ventajas de la corriente alterna, comparada con la corriente directa o continua, tenemos las siguientes: Permite aumentar o disminuir el voltaje o tensión por medio de transformadores. Se transporta a grandes distancias con poca de pérdida de energía. Es posible convertirla en corriente directa con facilidad. Al incrementar su frecuencia por medios electrónicos en miles o millones de ciclos por segundo (frecuencias de radio) es posible transmitir voz, imagen, sonido y órdenes de control a grandes distancias, de forma inalámbrica. Los motores y generadores de corriente alterna son estructuralmente más sencillos y fáciles de mantener que los de corriente directa.

9 CONCEPTO DE ENERGÍA Para entender qué es la potencia eléctrica es necesario conocer primeramente el concepto de energía, que no es más que la capacidad que tiene un mecanismo o dispositivo eléctrico cualquiera para realizar un trabajo. Cuando conectamos un equipo o consumidor eléctrico a un circuito alimentado por una fuente de fuerza electromotriz (F.E.M), como puede ser una batería, la energía eléctrica que suministra fluye por el conductor, permitiendo que, por ejemplo, una bombilla de alumbrado, transforme esa energía en luz y calor, o un motor pueda mover una maquinaria. De acuerdo con la definición de la física, la energía ni se crea ni se destruye, se transforma. En el caso de la energía eléctrica esa transformación se manifiesta en la obtención de luz, calor, frío, movimiento (en un motor), o en otro trabajo útil que realice cualquier dispositivo conectado a un circuito eléctrico cerrado. La energía utilizada para realizar un trabajo cualquiera, se mide en joule y se representa con la letra J.

10 POTENCIA ELÉCTRICA Potencia es la velocidad a la que se consume la energía. Si la energía fuese un líquido, la potencia sería los litros por segundo que vierte el depósito que lo contiene. La potencia se mide en joule por segundo (J/seg) y se representa con la letra P. Un J/seg equivale a 1 watt (W), por tanto, cuando se consume 1 joule de potencia en un segundo, estamos gastando o consumiendo 1 watt de energía eléctrica. La unidad de medida de la potencia eléctrica P es el watt, y se representa con la letra W

11 CÁLCULO DE LA POTENCIA DE UNA CARGA ACTIVA (RESISTIVA) La forma más simple de calcular la potencia que consume una carga activa o resistiva conectada a un circuito eléctrico es multiplicando el valor de la tensión en volt (V) aplicada por el valor de la intensidad (I) de la corriente que lo recorre, expresada en amper. Para realizar ese cálculo matemático se utiliza la siguiente fórmula:

12 El resultado de esa operación matemática para un circuito eléctrico monofásico de corriente directa o de corriente alterna estará dado en watt (W). Por tanto, si sustituimos la P que identifica la potencia por su equivalente, es decir, la W de watt, tenemos también que: P = W, por tanto,

13 Si ahora queremos hallar la intensidad de corriente ( I ) que fluye por un circuito conociendo la potencia en watt que posee el dispositivo que tiene conectado y la tensión o voltaje aplicada, podemos despejar la fórmula anterior de la siguiente forma y realizar la operación matemática correspondiente:

14 Si observamos la fórmula 1 expuesta al inicio, veremos que el voltaje y la intensidad de la corriente que fluye por un circuito eléctrico, son directamente proporcionales a la potencia, es decir, si uno de ellos aumenta o disminuye su valor, la potencia también aumenta o disminuye de forma proporcional. De ahí se deduce que, 1 watt (W) es igual a 1 ampere de corriente ( I ) que fluye por un circuito, multiplicado por 1 volt (V) de tensión o voltaje aplicado, tal como se representa a continuación. 1 watt = 1 volt · 1 ampere

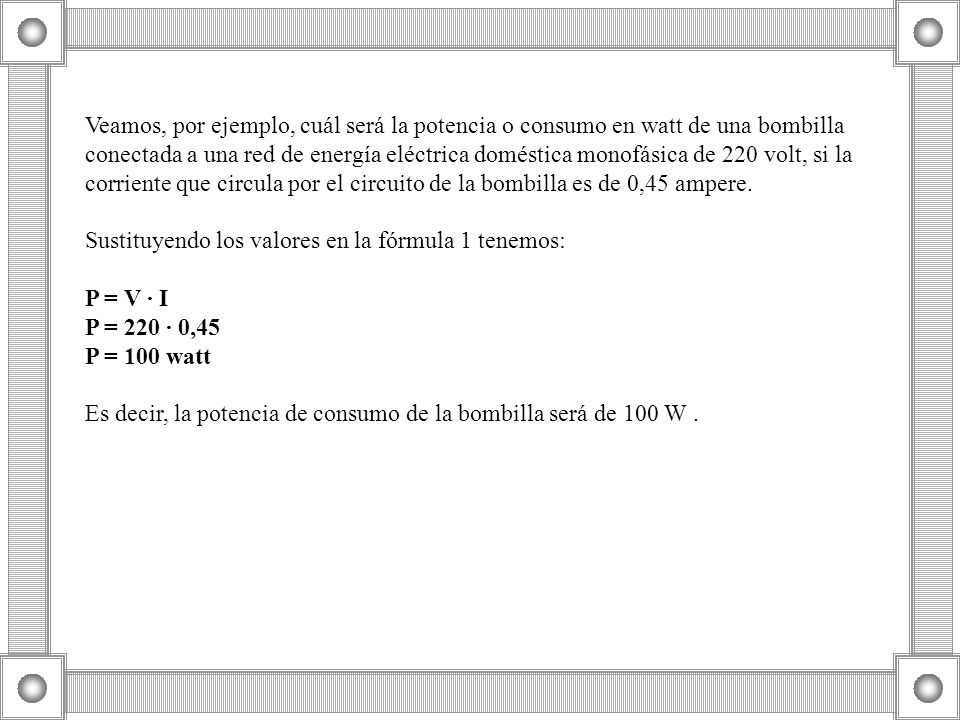

15 Veamos, por ejemplo, cuál será la potencia o consumo en watt de una bombilla conectada a una red de energía eléctrica doméstica monofásica de 220 volt, si la corriente que circula por el circuito de la bombilla es de 0,45 ampere. Sustituyendo los valores en la fórmula 1 tenemos: P = V · I P = 220 · 0,45 P = 100 watt Es decir, la potencia de consumo de la bombilla será de 100 W.

16 De acuerdo con esta fórmula, mientras mayor sea la potencia de un dispositivo o equipo eléctrico conectado a un circuito consumiendo energía eléctrica, mayor será la intensidad de corriente que fluye por dicho circuito, siempre y cuando el valor del voltaje o tensión se mantenga constante. La unidad de consumo de energía de un dispositivo eléctrico se mide en watt-hora (vatio-hora), o en kilowatt-hora (kW-h) para medir miles de watt. Normalmente las empresas que suministran energía eléctrica a la industria y el hogar, en lugar de facturar el consumo en watt-hora, lo hacen en kilowatt-hora (kW-h). Si, por ejemplo, tenemos encendidas en nuestra casa dos lámparas de 500 watt durante una hora, el reloj registrador del consumo eléctrico registrará 1 kW-h consumido en ese período de tiempo, que se sumará a la cifra del consumo anterior.

17 Una bombilla de 40 W consume o gasta menos energía que otra de 100 W. Por eso, mientras más equipos conectemos a la red eléctrica, mayor será el consumo y más dinero habrá que abonar después a la empresa de servicios a la que contratamos la prestación del suministro de energía eléctrica. Para hallar la potencia de consumo en watt de un dispositivo, también se pueden utilizar, indistintamente, una de las dos fórmulas que aparecen a continuación:

18 El consumo en watt (W) o kilowatt (kW) de cualquier carga, ya sea ésta una resistencia o un consumidor cualquiera de corriente conectado a un circuito eléctrico, como pudieran ser motores, calentadores, equipos de aire acondicionado, televisores u otro dispositivo similar, en la mayoría de los casos se puede conocer leyéndolo directamente en una placa metálica ubicada, generalmente, en la parte trasera de dichos equipos. En los motores esa placa se halla colocada en uno de sus costados y en el caso de las bombillas de alumbrado el dato viene impreso en el cristal o en su base.

19 DIFERENTES TIPOS DE RESISTENCIAS De acuerdo con la Ley de Ohm, para que exista un circuito eléctrico cerrado tiene que existir: 1.- una fuente de fuerza electromotriz (FEM) o diferencia de potencial, es decir, una tensión o voltaje (V) aplicado al circuito; 2.- el flujo de una intensidad de corriente ( I ) fluyendo por dicho circuito; 3.- una carga, consumidor o resistencia conectada al mismo. Sin embargo, un circuito eléctrico puede contener uno o varios tipos diferentes de resistencias conectadas, entre las que se encuentran: Resistencia activa (R) Reactancia inductiva o inductancia (X L ) Reactancia capacitiva o capacitancia (X C )

20 Resistencia activa (R) Es la oposición que ofrecen las bombillas incandescentes y halógenas, los calentadores eléctricos con resistencia de alambre nicromo, las resistencias de carbón de los circuitos electrónicos, etc, al flujo de la corriente eléctrica por un circuito cerrado cualquiera. La resistencia activa representa lo que se denomina una carga resistiva. Secador eléctrico manual para el pelo. En su interior se. puede observar una resistencia activa (R) de alambre. nicromo, que hace función de elemento calefactor.

21 Reactancia inductiva (X L ) La reactancia inductiva es la oposición o resistencia que ofrecen al flujo de la corriente por un circuito eléctrico cerrado las bobinas o enrollados hechos con alambre de cobre, ampliamente utilizados en motores eléctricos, transformadores de tensión o voltaje y otros dispositivos. Esta reactancia representa una carga inductiva para el circuito de corriente alterna donde se encuentra conectada. Los motores de corriente alterna constituyen cargas inductivas cuando funcionan conectados a un circuito eléctrico

22 Reactancia capacitiva (X C ) La reactancia capacitiva es la oposición o resistencia que ofrecen al flujo de la corriente eléctrica los capacitores o condensadores. Esta reactancia representa una carga capacitiva para el circuito de corriente alterna donde se encuentra conectada. En la foto de la derecha podemos ver varios capacitores (o condensadores) y filtros conectados en la placa de un circuito electrónico en función de cargas capacitivas

23 DESFASAJE DE LA CORRIENTE ALTERNA Intensidad de la corriente en fase con el voltaje La corriente ( I ) que fluye por un circuito eléctrico de corriente alterna, así como la tensión o voltaje (V) aplicado al mismo, se puede representar gráficamente por medio de dos sinusoides, que sirven para mostrar cada una de las magnitudes. Para un circuito cerrado con una carga resistiva conectada al mismo, tanto la sinusoide de la corriente como la del voltaje aplicado al circuito, coincidirán tanto en fase como en frecuencia. En un circuito con carga resistiva, las sinusoides de. intensidad "I" y voltaje "V" de la corriente alterna, coinciden. en fase y frecuencia.

24 Intensidad de la corriente atrasada con relación al voltaje Cuando la carga conectada en el circuito de corriente alterna es inductiva, como la de los motores y transformadores, por ejemplo, la sinusoide de la corriente ( I ) se atrasa o desfasa en relación con la tensión o voltaje (V). Es decir, cuando el voltaje ya ha alcanzado un cierto valor en la sinusoide, superior a 0 volt, en ese preciso instante y con cierto retraso la intensidad de la corriente comienza a incrementar su valor, a partir de 0 ampere. En un circuito de corriente alterna con carga inductiva, la. sinusoide "I" de la intensidad de la corriente, se atrasa con. respecto a la sinusoide "V" de la tensión o voltaje. Tal como se puede observar en las coordenadas de la figura, cuando la sinusoide del voltaje alcanza su valor máximo de 90º, en ese mismo momento y con 90º de retraso con respecto a éste, comienza a crecer el valor de la sinusoide de la intensidad, partiendo de 0º.

25 Intensidad de la corriente adelantada con relación al voltaje Si lo que se conecta al circuito de corriente alterna es una carga capacitiva, como un capacitor o condensador, por ejemplo, entonces ocurrirá todo lo contrario al caso anterior, es decir, la sinusoide que representa la intensidad "I" de la corriente se desfasará ahora también, pero en esta ocasión en sentido contrario, es decir, adelantándose a la tensión o voltaje. Por tanto, en este caso cuando la corriente alcanza un cierto valor en la sinusoide, superior a 0 ampere, entonces en ese momento el voltaje comienza a aumentar su valor partiendo de 0 volt En un circuito de corriente alterna con carga capacitiva, la sinusoide de la intensidad "I" de la corriente alterna, se adelanta con respecto a la sinusoide "V" del voltaje. Como se puede observar en las coordenadas de la figura y al contrario del ejemplo anterior, cuando la sinusoide de la intensidad alcanza su valor máximo de 90º, en ese mismo momento y con 90º de retraso con respecto a ésta, comienza a crecer el valor de la sinusoide del voltaje, a partir de 0º

26 DIFERENTES TIPOS DE POTENCIAS Del mayor o menor retraso o adelanto que provoque un equipo eléctrico cualquiera en la corriente (I) que fluye por un circuito, en relación con el voltaje o tensión (V), así será el factor de potencia o Cos que tenga dicho equipo. En un circuito eléctrico de corriente alterna se pueden llegar a encontrar tres tipos de potencias eléctricas diferentes: Potencia activa (P) (resistiva) Potencia reactiva (Q) (inductiva) Potencia aparente (S) (total)

27 Potencia activa o resistiva (P) Cuando conectamos una resistencia (R) o carga resistiva en un circuito de corriente alterna, el trabajo útil que genera dicha carga determinará la potencia activa que tendrá que proporcionar la fuente de fuerza electromotriz (FEM). La potencia activa se representa por medio de la letra (P) y su unidad de medida es el watt (W). Los múltiplos más utilizados del watt son: el kilowatt (kW) y el megawatt (MW) y los submúltiplos, el miliwatt (mW) y el microwatt (W). La fórmula matemática para hallar la potencia activa que consume un equipo eléctrico cualquiera cuando se encuentra conectado a un circuito monofásico de corriente alterna es la siguiente:

28 De donde: P = Potencia de consumo eléctrico, expresada en watt (W) I = Intensidad de la corriente que fluye por el circuito, en ampere (A) Cos = Valor del factor de potencia o coseno de fi (En los dispositivos que poseen solamente carga resistiva, el factor de potencia es siempre igual a 1, mientras que en los que poseen carga inductiva ese valor será siempre menor de 1).

29 Potencia reactiva o inductiva (Q) Esta potencia la consumen los circuitos de corriente alterna que tienen conectadas cargas reactivas, como pueden ser motores, transformadores de voltaje y cualquier otro dispositivo similar que posea bobinas o enrollados. Esos dispositivos no sólo consumen la potencia activa que suministra la fuente de FEM, sino también potencia reactiva. La potencia reactiva o inductiva no proporciona ningún tipo de trabajo útil, pero los dispositivos que poseen enrollados de alambre de cobre, requieren ese tipo de potencia para poder producir el campo magnético con el cual funcionan. La unidad de medida de la potencia reactiva es el volt-ampere reactivo (VAR). La fórmula matemática para hallar la potencia reactiva de un circuito eléctrico es la siguiente:

30 De donde: Q = Valor de la carga reactiva o inductiva, en volt-ampere reactivo (VAR) S = Valor de la potencia aparente o total, expresada en volt-ampere (VA) P = Valor de la potencia activa o resistiva, expresada en watt (W)

31 Potencia aparente o total (S) La potencia aparente (S), llamada también "potencia total", es el resultado de la suma geométrica de las potencias activa y reactiva. Esta potencia es la que realmente suministra una planta eléctrica cuando se encuentra funcionando al vacío, es decir, sin ningún tipo de carga conectada, mientras que la potencia que consumen las cargas conectadas al circuito eléctrico es potencia activa (P). La potencia aparente se representa con la letra S y su unidad de medida es el volt-ampere (VA). La fórmula matemática para hallar el valor de este tipo de potencia es la siguiente:

32 De donde: S = Potencia aparente o total, expresada en volt-ampere (VA) V = Voltaje de la corriente, expresado en volt I = Intensidad de la corriente eléctrica, expresada en ampere (A) La potencia activa, por ejemplo, es la que proporciona realmente el eje de un motor eléctrico cuando le está transmitiendo su fuerza a otro dispositivo mecánico para hacerlo funcionar.

33 FACTOR DE POTENCIA (I) Triángulo de potencias El llamado triángulo de potencias es la mejor forma de ver y comprender de forma gráfica qué es el factor de potencia o coseno de fi (Cos ) y su estrecha relación con los restantes tipos de potencia presentes en un circuito eléctrico de corriente alterna.

34 Como se podrá observar en el triángulo de la ilustración, el factor de potencia o coseno de fi (Cos ) representa el valor del ángulo que se forma al representar gráficamente la potencia activa (P) y la potencia aparente (S), es decir, la relación existente entre la potencia real de trabajo y la potencia total consumida por la carga o el consumidor conectado a un circuito eléctrico de corriente alterna. Esta relación se puede representar también, de forma matemática, por medio de la siguiente fórmula:

35 Si el número que se obtiene como resultado de la operación matemática es un decimal menor que 1 (como por ejemplo 0,95), dicho número representará el factor de potencia correspondiente al defasaje en grados existente entre la intensidad de la corriente eléctrica y la tensión o voltaje en el circuito de corriente alterna. Lo ideal sería que el resultado fuera siempre igual a 1, pues así habría una mejor optimización y aprovechamiento del consumo de energía eléctrica, o sea, habría menos pérdida de energía no aprovechada y una mayor eficiencia de trabajo en los generadores que producen esa energía

36 El dato del factor de potencia de cada motor es un valor fijo, que aparece generalmente indicado en una placa metálica pegada a su cuerpo o carcasa, donde se muestran también otros datos de interés, como su tensión o voltaje de trabajo en volt (V), intensidad de la corriente de trabajo en amper (A) y su consumo de energía eléctrica en watt (W) o kilowatt (kW). Ya vimos anteriormente que la potencia de un motor eléctrico o de cualquier otro dispositivo que contenga bobinas o enrollados se puede calcular empleando la siguiente fórmula matemática

37 Si conocemos la potencia en watt de un dispositivo o equipo, su voltaje de trabajo y su factor de potencia, y quisiéramos hallar cuántos ampere (A) de corriente fluyen por el circuito (digamos, por ejemplo, en el caso de un motor), despejando (I) en la fórmula anterior tendremos:

38 Habíamos visto también que una carga capacitiva (compuesta por condensadores o capacitores) conectada a un circuito eléctrico de corriente alterna provoca el adelantamiento de la sinusoide de intensidad de la corriente con relación a la sinusoide de la tensión o voltaje. Esto produce un efecto de desfasaje entre ambas magnitudes eléctricas, pero ahora en sentido inverso al desfasaje que provocan las cargas inductivas. Por tanto, cuando en la red de suministro eléctrico de una industria existen muchos motores y transformadores funcionando, y se quiere mejorar el factor de potencia, será necesario emplear bancos de capacitores dentro de la propia industria, conectados directamente a la red principal. En algunas empresas grandes se pueden encontrar también motores de corriente alterna del tipo "sincrónicos" funcionando al vacío, es decir, sin carga, para mejorar también el factor de potencia.

39 De esa forma los capacitores, al actuar sobre la sinusoide de la corriente, produce el efecto contrario al de la inductancia, impidiendo que la corriente (I) se atrase mucho en relación con el voltaje (V). Así se tratará de que las sinusoides se pongan en fase y que el valor del factor de potencia se aproxime lo más posible a 1. Banco de capacitores instalados en un circuito eléctrico de fuerza, con el fin de. mejorar el coseno de "fi" o factor de potencia en una instalación industrial.

40 Potencia contratada y potencia demandada La potencia contratada (la que contratamos en la empresa eléctrica), es la potencia activa, que debe coincidir o ser superior a la suma total de toda la carga en kilowatt (kW) instalada en una casa, fábrica, industria, empresa, etc. Ahora bien, la potencia demandada es la que realmente se consume, que puede ser menor, igual o mayor que la contratada.

41 Normalmente cuando la demanda o energía que consumimos durante un mes supera a la energía que hemos contratado previamente en la empresa eléctrica, éstas penalizan al usuario con una multa o un cobro superior al costo de los kilowatt que se estipulan en el contrato. Por tanto, la potencia demandada no debe superar nunca a la potencia contratada. La foto de la izquierda muestra un metro contador analógico, que instala la empresa eléctrica cuando contratamos el servicio eléctrico y que podemos encontrar todavía en muchos hogares para medir el consumo o gasto de corriente en kilowatt-hora en que incurrimos. En la actualidad la mayoría de los nuevos metros contadores son electrónicos y el consumo lo muestran en una pantalla digital o display.

42

43

44

45

46

47 ELECCIÓN DEL SISTEMA DE ALUMBRADO General Localizado

48 General y localizadoModularizado

49

50

51

52

53

54

55

56

57 Referencias: Diseño de la Iluminación de Interiores. Mario Raitelli ¿Qué es la electricidad? José A. García A.
