Presentación del tema: "Telecomunicaciones Aeronáuticas Servicio Fijo Aeronáutico."— Transcripción de la presentación:

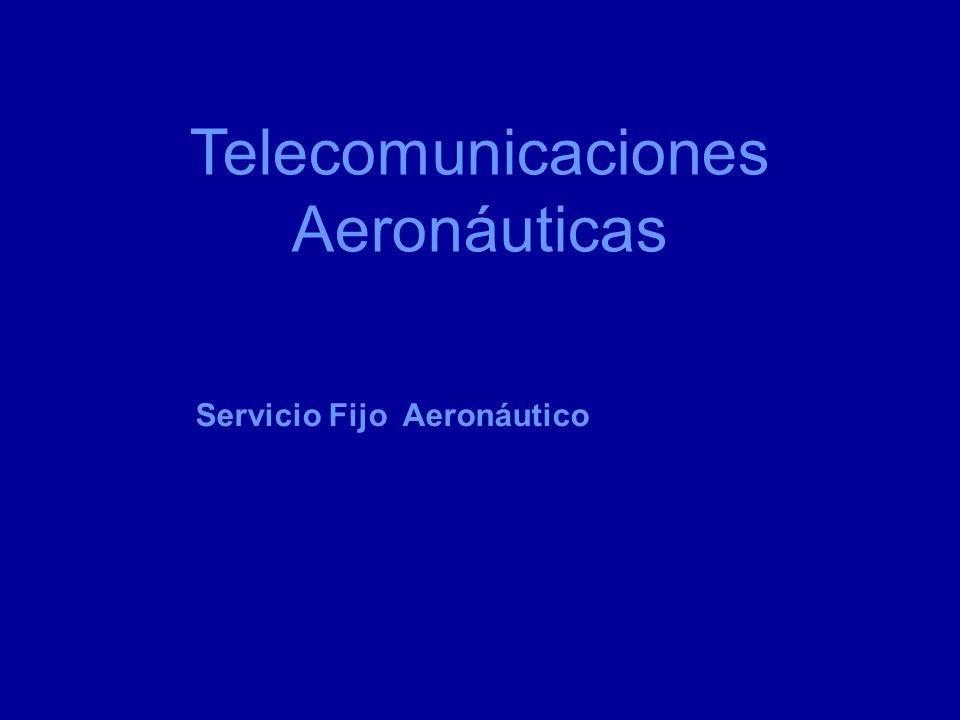

1 Telecomunicaciones Aeronáuticas Servicio Fijo Aeronáutico

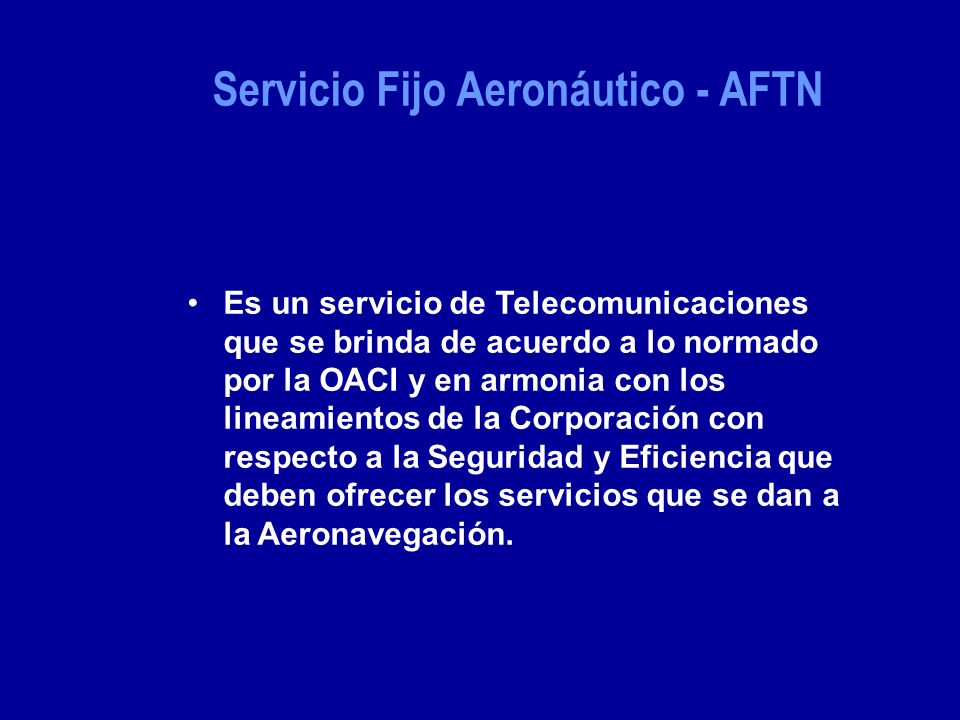

2 Servicio Fijo Aeronáutico - AFTN Es un servicio de Telecomunicaciones que se brinda de acuerdo a lo normado por la OACI y en armonia con los lineamientos de la Corporación con respecto a la Seguridad y Eficiencia que deben ofrecer los servicios que se dan a la Aeronavegación.

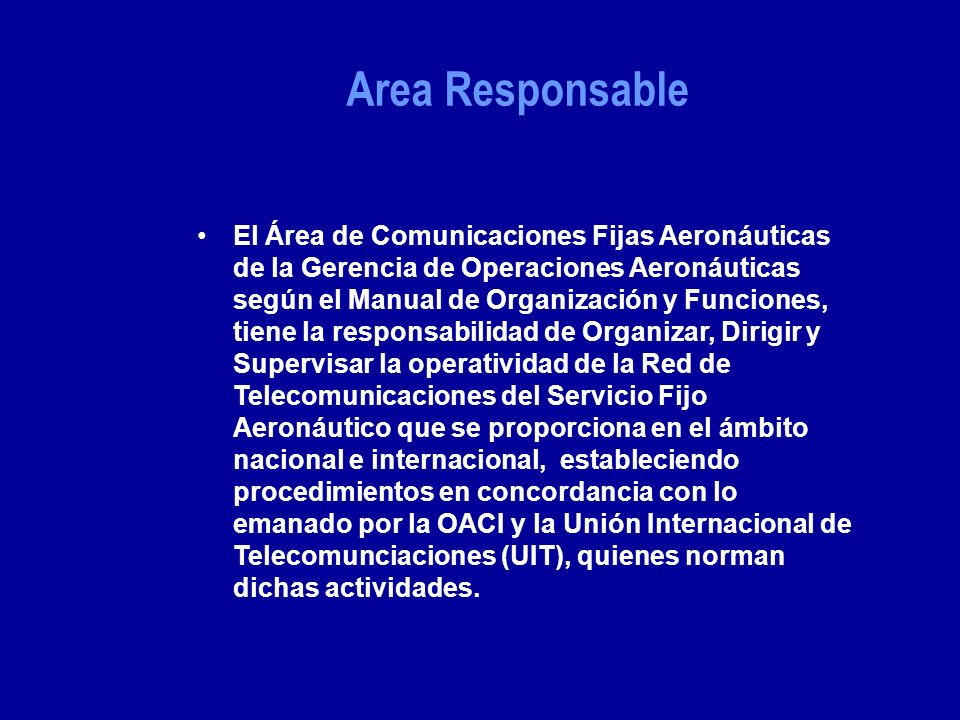

3 El Área de Comunicaciones Fijas Aeronáuticas de la Gerencia de Operaciones Aeronáuticas según el Manual de Organización y Funciones, tiene la responsabilidad de Organizar, Dirigir y Supervisar la operatividad de la Red de Telecomunicaciones del Servicio Fijo Aeronáutico que se proporciona en el ámbito nacional e internacional, estableciendo procedimientos en concordancia con lo emanado por la OACI y la Unión Internacional de Telecomunciaciones (UIT), quienes norman dichas actividades. Area Responsable

4 Servicio Fijo Aeronáutico - AFTN Es un servicio de Telecomunicaciones que se brinda de acuerdo a lo normado por la OACI y en armonia con los lineamientos de la Corporación con respecto a la Seguridad y Eficiencia que deben ofrecer los servicios que se dan a la Aeronavegación.

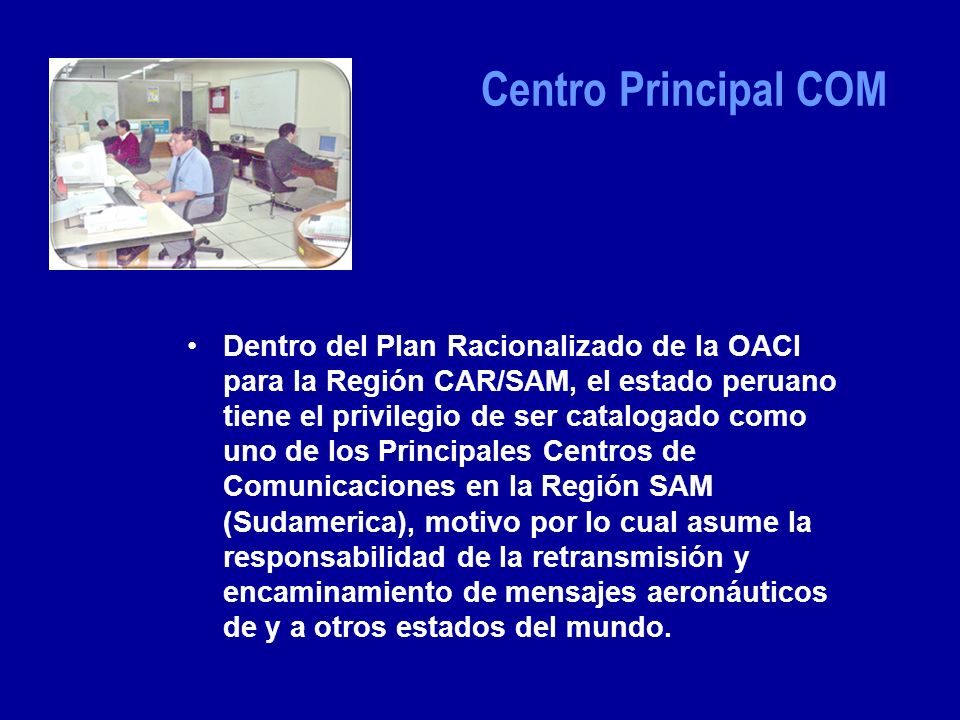

5 Centro Principal COM Dentro del Plan Racionalizado de la OACI para la Región CAR/SAM, el estado peruano tiene el privilegio de ser catalogado como uno de los Principales Centros de Comunicaciones en la Región SAM (Sudamerica), motivo por lo cual asume la responsabilidad de la retransmisión y encaminamiento de mensajes aeronáuticos de y a otros estados del mundo.

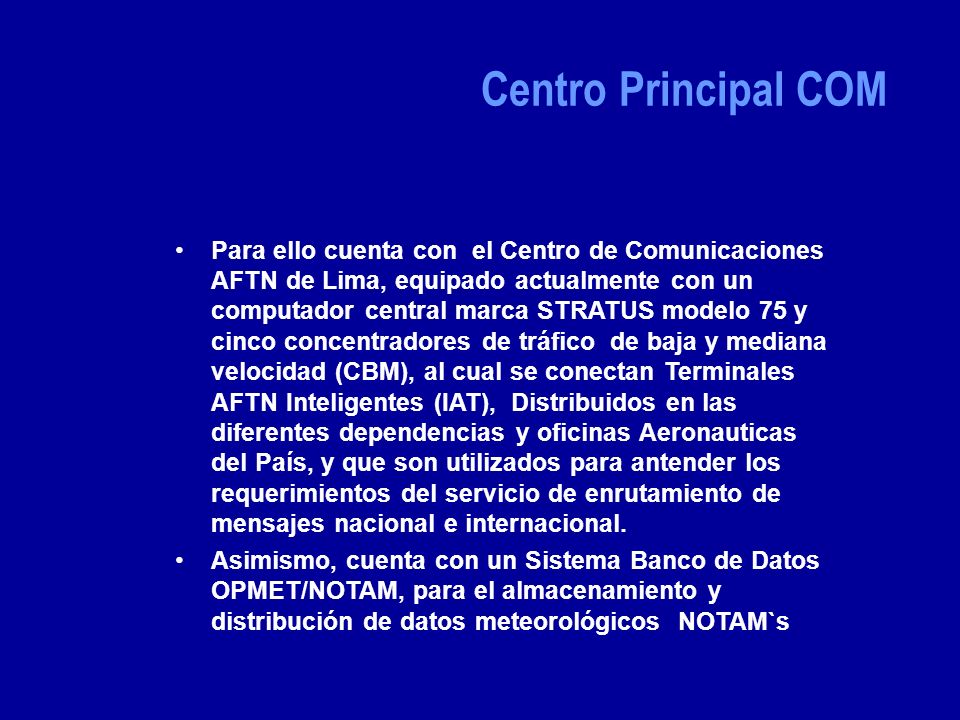

6 Para ello cuenta con el Centro de Comunicaciones AFTN de Lima, equipado actualmente con un computador central marca STRATUS modelo 75 y cinco concentradores de tráfico de baja y mediana velocidad (CBM), al cual se conectan Terminales AFTN Inteligentes (IAT), Distribuidos en las diferentes dependencias y oficinas Aeronauticas del País, y que son utilizados para antender los requerimientos del servicio de enrutamiento de mensajes nacional e internacional. Asimismo, cuenta con un Sistema Banco de Datos OPMET/NOTAM, para el almacenamiento y distribución de datos meteorológicos NOTAM`s Centro Principal COM

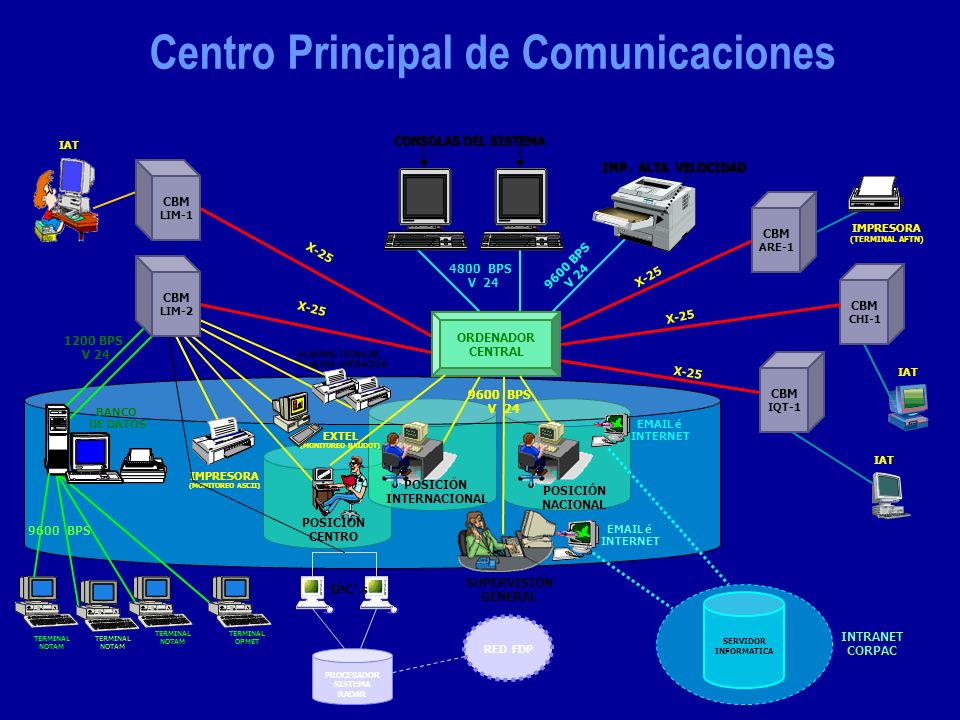

7 Centro Principal de Comunicaciones CBM CHI-1 CONSOLAS DEL SISTEMA IMP. ALTA VELOCIDAD IAT X BPS V 24 X BPS V BPS V 24 BANCO DE DATOS 1200 BPS V 24 IMPRESORA (TERMINAL AFTN) IAT EXTEL (MONITOREO BAUDOT) ALARMAS TÉCNICAS ALARMAS OPERACIÓN TERMINAL NOTAM TERMINAL NOTAM TERMINAL OPMET CBM IQT-1 CBM ARE-1 ORDENADOR CENTRAL IMPRESORA (MONITOREO ASCII) CBM LIM-1 SERVIDOR INFORMATICA INTRANETCORPAC é INTERNET é INTERNET RED FDP POSICIÓN NACIONAL IPC´s POSICIÓN CENTRO PROCESADOR SISTEMA RADAR CBM LIM-2 SUPERVISIÓN GENERAL TERMINAL NOTAM 9600 BPS POSICIÓN INTERNACIONAL

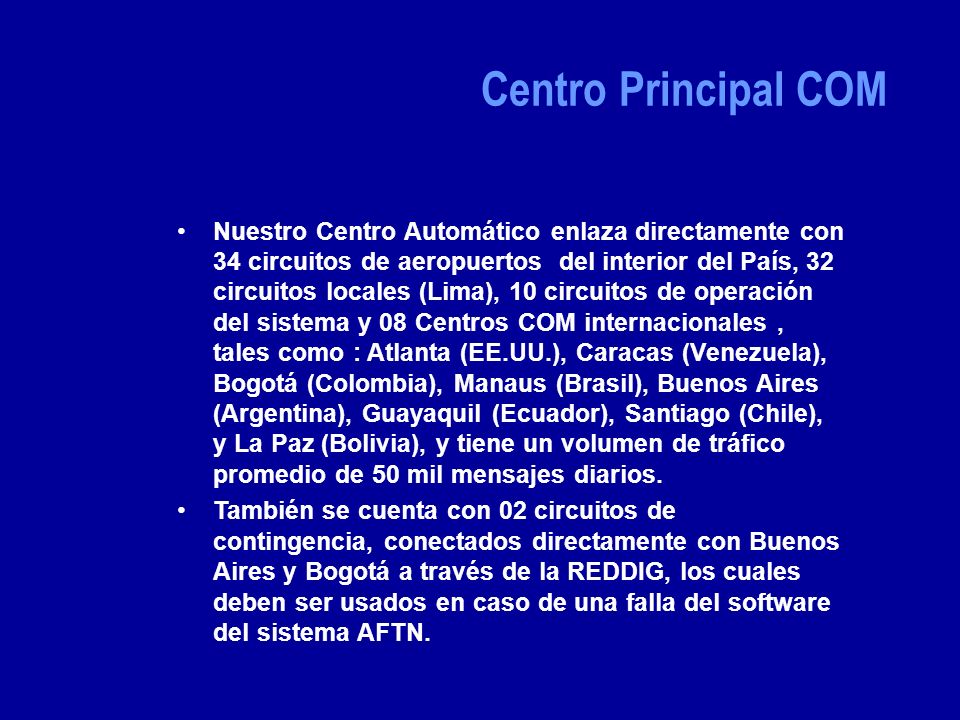

8 Nuestro Centro Automático enlaza directamente con 34 circuitos de aeropuertos del interior del País, 32 circuitos locales (Lima), 10 circuitos de operación del sistema y 08 Centros COM internacionales, tales como : Atlanta (EE.UU.), Caracas (Venezuela), Bogotá (Colombia), Manaus (Brasil), Buenos Aires (Argentina), Guayaquil (Ecuador), Santiago (Chile), y La Paz (Bolivia), y tiene un volumen de tráfico promedio de 50 mil mensajes diarios. También se cuenta con 02 circuitos de contingencia, conectados directamente con Buenos Aires y Bogotá a través de la REDDIG, los cuales deben ser usados en caso de una falla del software del sistema AFTN. Centro Principal COM

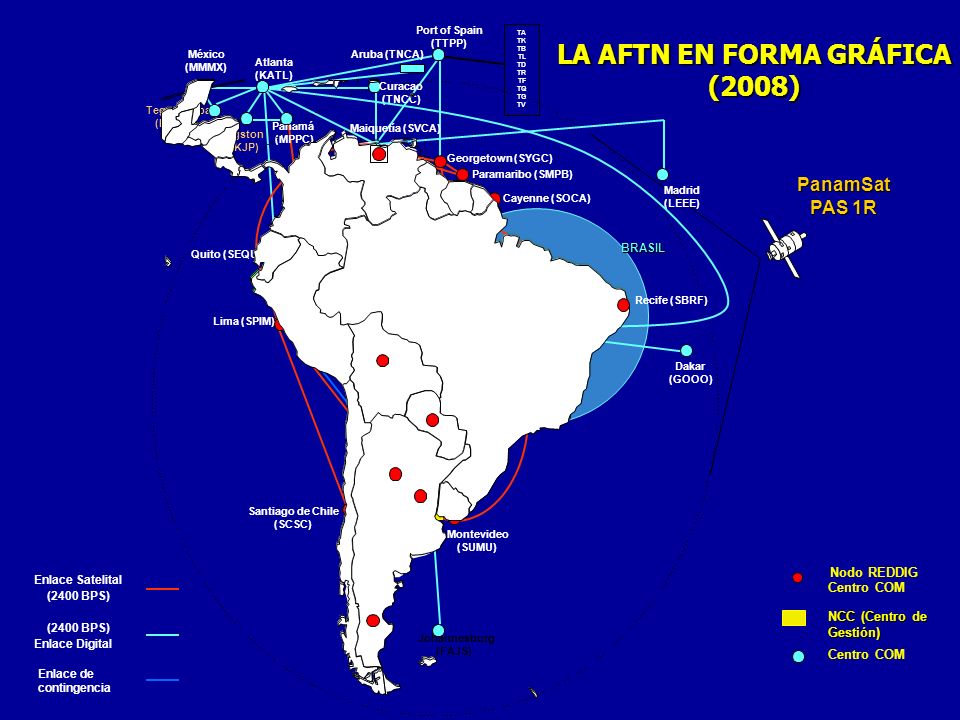

9 Quito (SEQU) Georgetown (SYGC) Cayenne (SOCA) Paramaribo (SMPB) Asunción (SGAS) Montevideo (SUMU) PanamSat PAS 1R Nodo REDDIG Centro COM Enlace Digital Atlanta (KATL) Kingston (MKJP) Curacao (TNCC) Dakar (GOOO) Madrid (LEEE) Enlace Satelital Centro COM (2400 BPS) La Paz (SLLP) Panamá (MPPC) Port of Spain (TTPP) México (MMMX) Tegucigalpa (MHTG) Aruba (TNCA) Johannesburg (FAJS) TA TK TB TL TD TR TF TQ TG TV (2400 BPS) BRASIL BRASILIA (SBBR) Manaus (SBMN) Curitiva (SBCT) LA AFTN EN FORMA GRÁFICA (2008) Buenos Aires (SAEZ) NCC (Centro de Gestión) Bogota (SKBO) Enlace de contingencia

10 Con estos enlaces nacionales e internacionales, que usan como medio de transporte la REDAP (Red Digital Aeronáutica del Perú) y la REDDIG (Red Digital Satelital de OACI), se proporciona el servicio de distribución del tráfico de mensajes aeronáuticos de la Red AFTN, que sirve de apoyo para la realización Segura y Eficiente de la navegación aérea. Centro Principal COM

11 El Operador del Centro Principal de Comunicaciones de Lima, es el responsable de la aplicación y cumplimiento de los procedimientos de comunicaciones que norma la OACI y regula la DGAC, teniendo en cosideración que las Comunicaciones Fijas Aeronáuticas, son parte integrante del Servicio Fijo Aeronáutico, y que deben suministrarse primordialmente para la Seguridad de la Navegación Aérea y para que sea Regular, Eficiente y Económica la operación de los servicios aéreos. Centro Principal COM
