Electricidad Básica Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Mantenimiento. Prof. Ing. Luis Suárez Profesor: Luis.

Presentación del tema: "Electricidad Básica Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Mantenimiento. Prof. Ing. Luis Suárez Profesor: Luis."— Transcripción de la presentación:

1 Electricidad Básica Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Mantenimiento. Prof. Ing. Luis Suárez Profesor: Luis Suárez Saa. Técnico de Nivel Medio en Electromecánica [DEC]. Técnico Universitario en Mecánica Automotriz [UTFSM]. Ingeniero en Mantenimiento Industrial [UTFSM]. Pos título en Pedagogía [PUCV] Magister en Gestión Organizacional [UV].

2 Mantenimiento. Prof. Ing. Luis Suárez

3 Georg Simon Ohm (1789-1854) físico y matemático alemán Establece una relación entre la diferencia de potencial (v) y la intensidad de corriente (I) en una resistencia (R) Mantenimiento. Prof. Ing. Luis Suárez

4 En un conductor recorrido por una corriente eléctrica Mantenimiento. Prof. Ing. Luis Suárez

5 En un conductor recorrido por una corriente eléctrica La intensidad de la corriente eléctrica (I) que circula es directamente proporcional a la diferencia de potencial (V) aplicada Mantenimiento. Prof. Ing. Luis Suárez

6 En un conductor recorrido por una corriente eléctrica La intensidad de la corriente eléctrica (I) que circula es inversamente proporcional a la resistencia (R) Mantenimiento. Prof. Ing. Luis Suárez

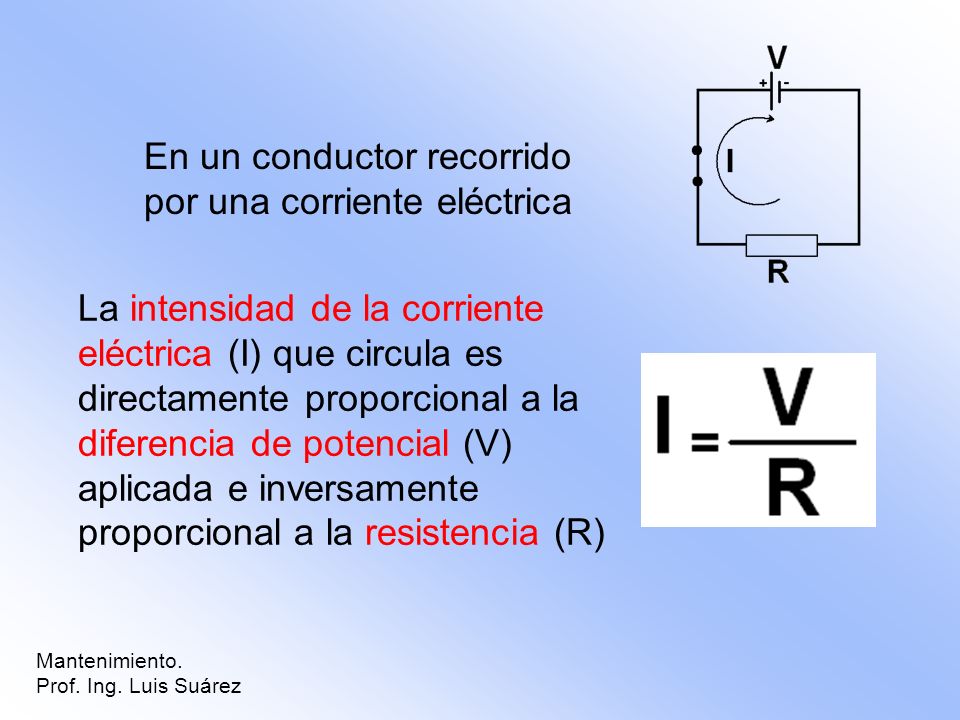

7 En un conductor recorrido por una corriente eléctrica La intensidad de la corriente eléctrica (I) que circula es directamente proporcional a la diferencia de potencial (V) aplicada e inversamente proporcional a la resistencia (R) Mantenimiento. Prof. Ing. Luis Suárez

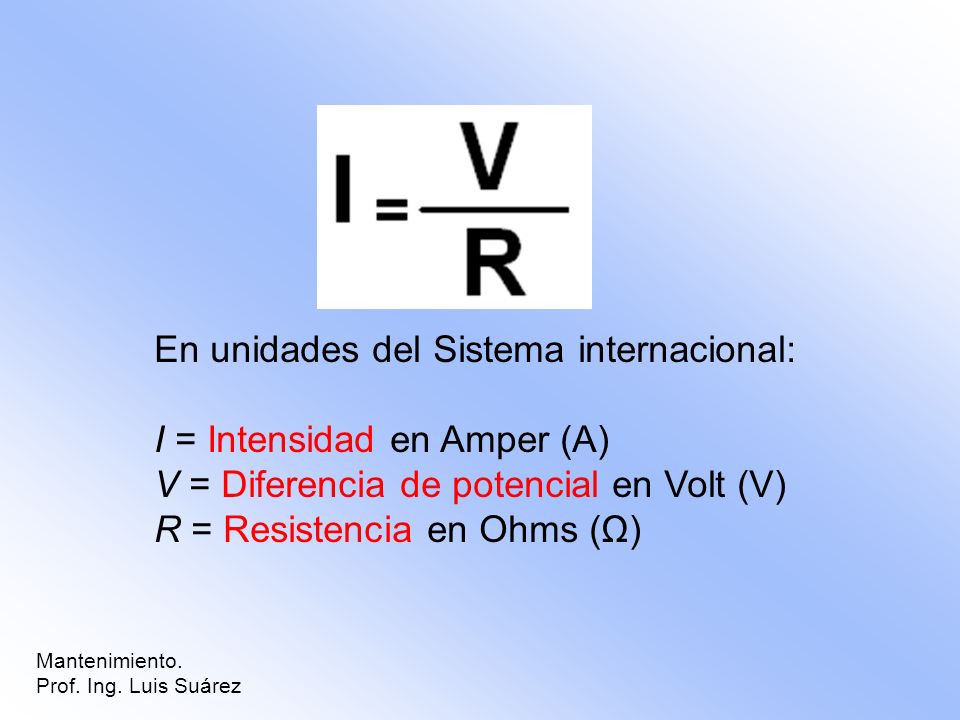

8 En unidades del Sistema internacional: I = Intensidad en Amper (A) V = Diferencia de potencial en Volt (V) R = Resistencia en Ohms (Ω) Mantenimiento. Prof. Ing. Luis Suárez

9 Un conductor cumple la ley de Ohm si la relación entre V e I es CONSTANTE e igual a R de la relación anterior Mantenimiento. Prof. Ing. Luis Suárez

10 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

11 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

12 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

13 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

14 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

15 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

16 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

17 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

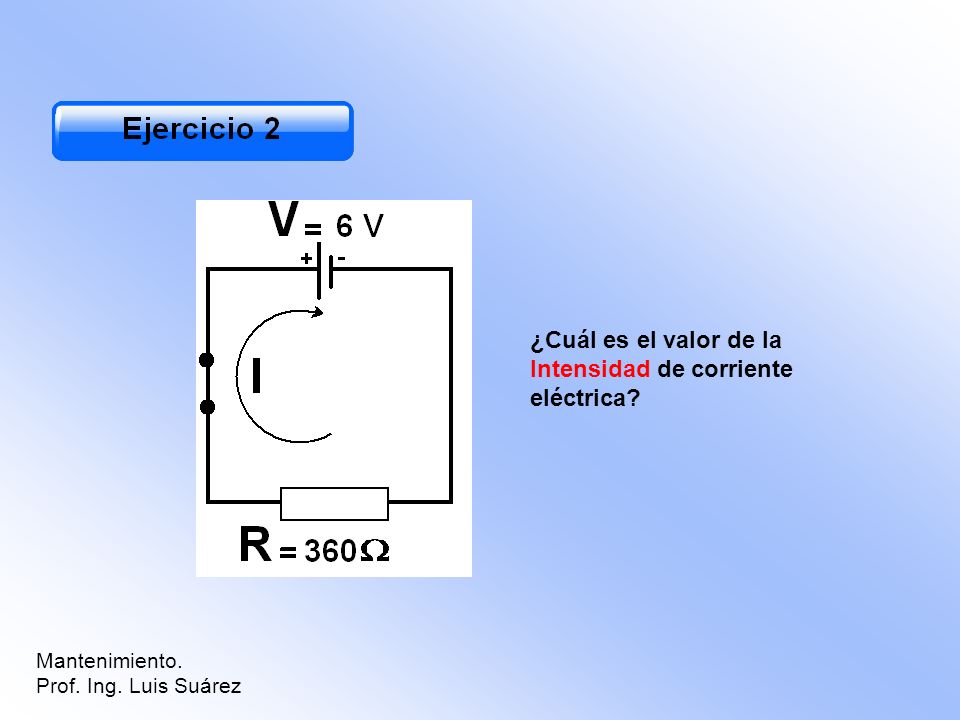

18 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

19 ¿Cuál es el valor de la Intensidad de corriente eléctrica? Mantenimiento. Prof. Ing. Luis Suárez

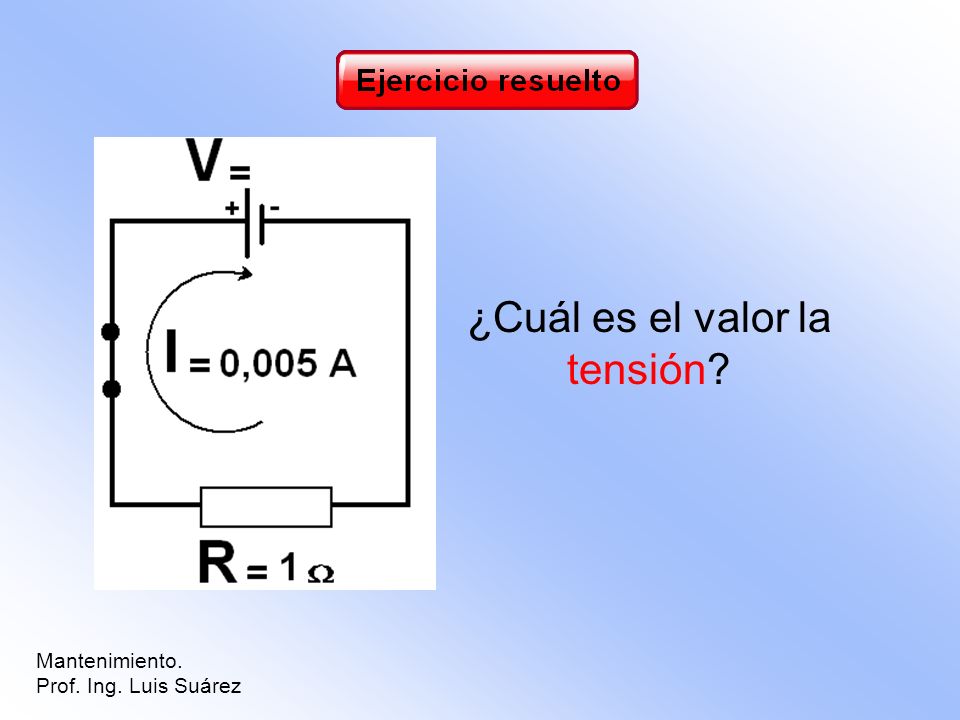

20 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

21 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

22 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

23 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

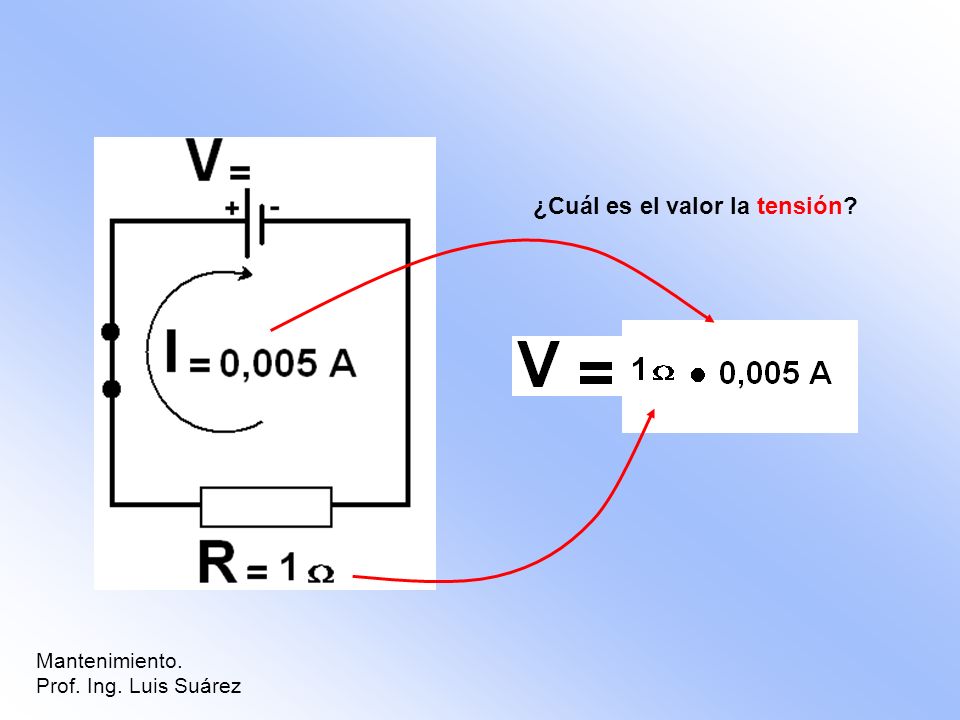

24 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

25 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

26 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

27 ¿Cuál es el valor la tensión? Mantenimiento. Prof. Ing. Luis Suárez

28 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

29 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

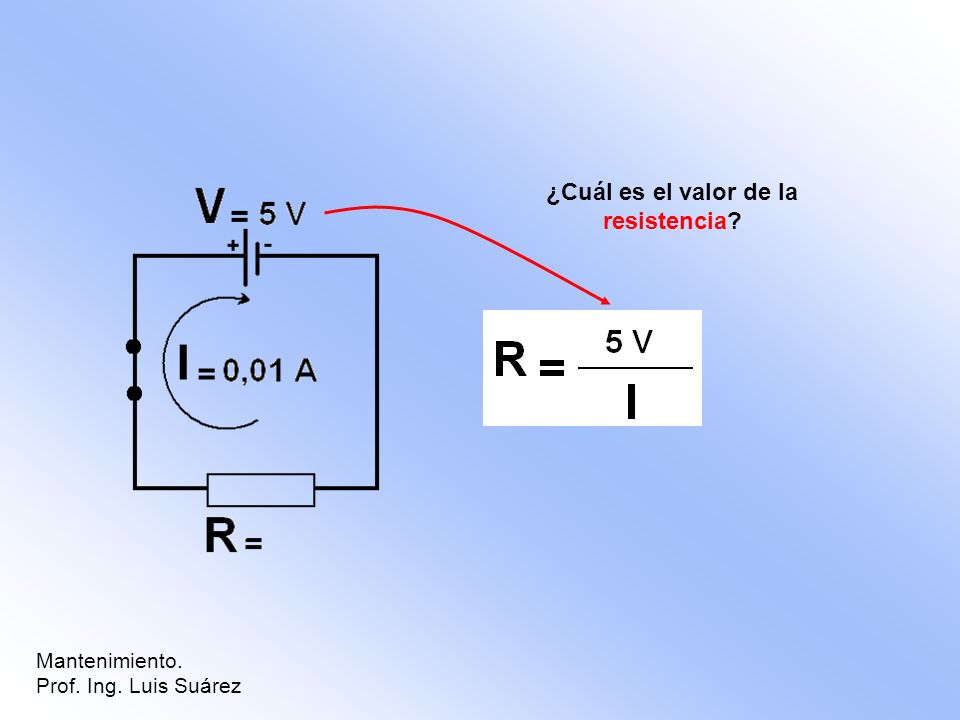

30 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

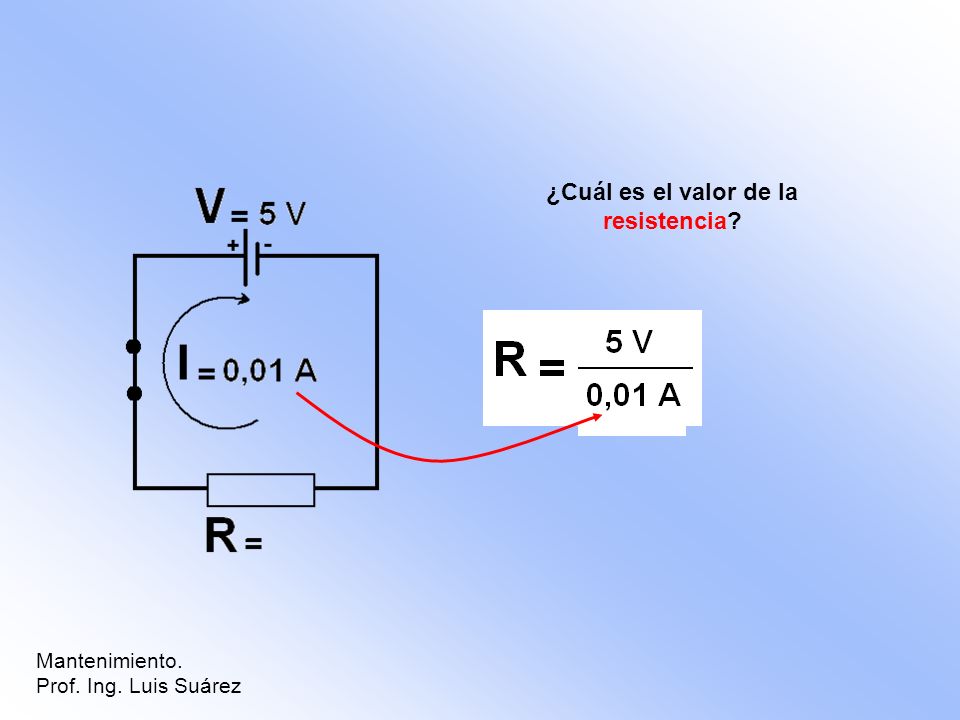

31 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

32 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

33 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

34 ¿Cuál es el valor de la resistencia? Mantenimiento. Prof. Ing. Luis Suárez

35 ¿Qué intensidad de corriente circulará por un conductor de 6 Ω de resistencia si se le aplica una tensión de 108 volts? Mantenimiento. Prof. Ing. Luis Suárez

36 ¿Cuál es la resistencia de una lámpara que al conectarla a 320 V, absorbe una corriente de 16A? Mantenimiento. Prof. Ing. Luis Suárez

37 ¿Cuál es la resistencia de cierto conductor que al aplicarle una diferencia de tensión de 480 V experimenta una corriente de 16A? Mantenimiento. Prof. Ing. Luis Suárez

38 ¿Cuál es la resistencia de un conductor que al aplicarle una diferencia de tensión de 220 V experimenta una corriente de 11A? Mantenimiento. Prof. Ing. Luis Suárez

39 ¿Qué intensidad de corriente circulará por una resistencia de 4Ω si se le aplica una tensión de 80 volts. Mantenimiento. Prof. Ing. Luis Suárez
