1 1 Paso a paso como : - Creación de Storage Slide (2) - Formateo de Storage dentro del S.O. Slide (28) - Verificación de nuestra red Slide (29) - Instalando ClusterWare Slide (37) - Instalando motor Oracle Slide (73) - Creación de ASM en RAC Slide (89) - Creación de BD en RAC Slide (103) Documento preparado por Hector Gabriel Ulloa Ligarius Para Procedimiento de Instalación RAC 10gr2 en Linux 3.0

2 Pantalla de inicio de la máquina virtual nodo1

3 3 Se levanta el otro nodo, con las mismas características físicas

4 4 Verificamos los niveles de RAM que cada máquina virtual tendrá Y seleccionamos ADD para añadir Storage compartido a nuestro RAC

5 5 Procedemos a añadir un disco para ello en la pantalla anterior presionamos ADD

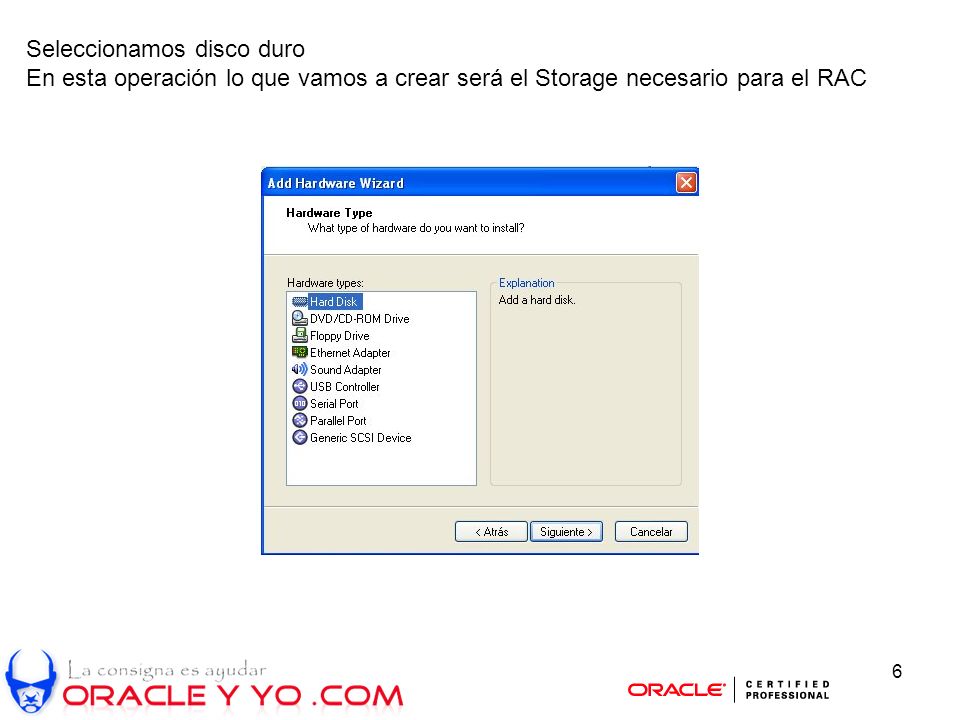

6 6 Seleccionamos disco duro En esta operación lo que vamos a crear será el Storage necesario para el RAC

7 7 Creamos un disco nuevo

8 8 De tipo SCSI, se recomienda por sobre el IDE

9 9 Le damos una cantidad X de GB, y ojalá lo creemos con particiones de 2GB, esto es para un mejor manejo por parte del Sistema Operativo

10 10 Ubicamos la carpeta donde dejaremos nuestro Storage compartido

11 11 Le damos un nombre acorde, para el caso nuestro Storage_Compartido

12 12 Una vez indicado el nombre del Storage, presionamos Finalizar, con lo cual se comienza a generar el disco

13 13 Aparece la pantalla de creación del Storage

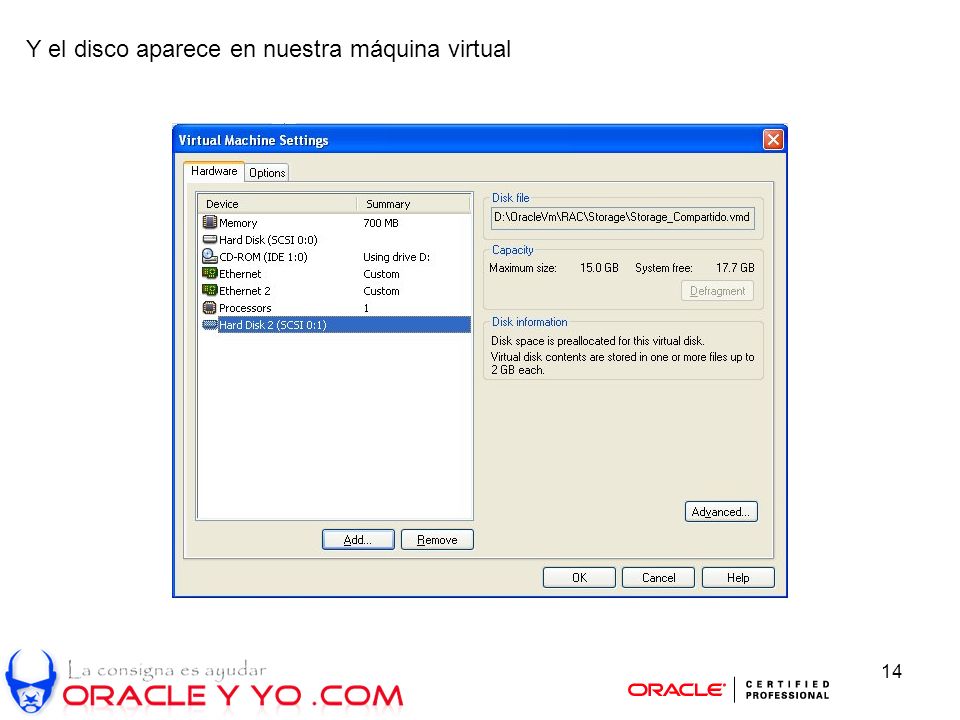

14 14 Y el disco aparece en nuestra máquina virtual

15 15 Seleccionamos propiedades del disco, y dentro de esas opciones, le indicamos que Debe ser independiente, con esto provocamos que el disco pueda ser escrito desde 2 máquinas virtuales distintas

16 16 Le indicamos que es independiente y persistente, esta última opción indica que los cambios se mantendrán a pesar de reiniciar la máquina

17 17 La configuración del nodo1 debiese quedar como sigue

18 18 La configuración del nodo2 debiese quedar como sigue

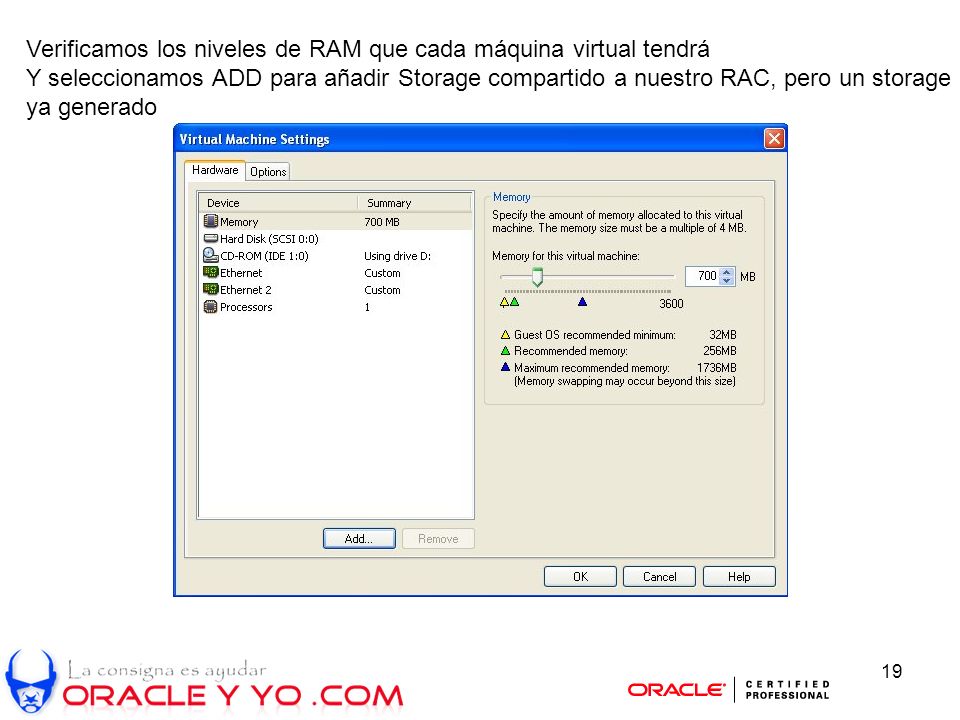

19 19 Verificamos los niveles de RAM que cada máquina virtual tendrá Y seleccionamos ADD para añadir Storage compartido a nuestro RAC, pero un storage ya generado

20 20 Bienvenidos al asistente

21 21 Le añadimos el storage correspondiente

22 22 Le indicamos que será uno existente

23 23 Buscamos el disco inicial del Storage generado desde el nodo1

24 24 Validamos la ruta

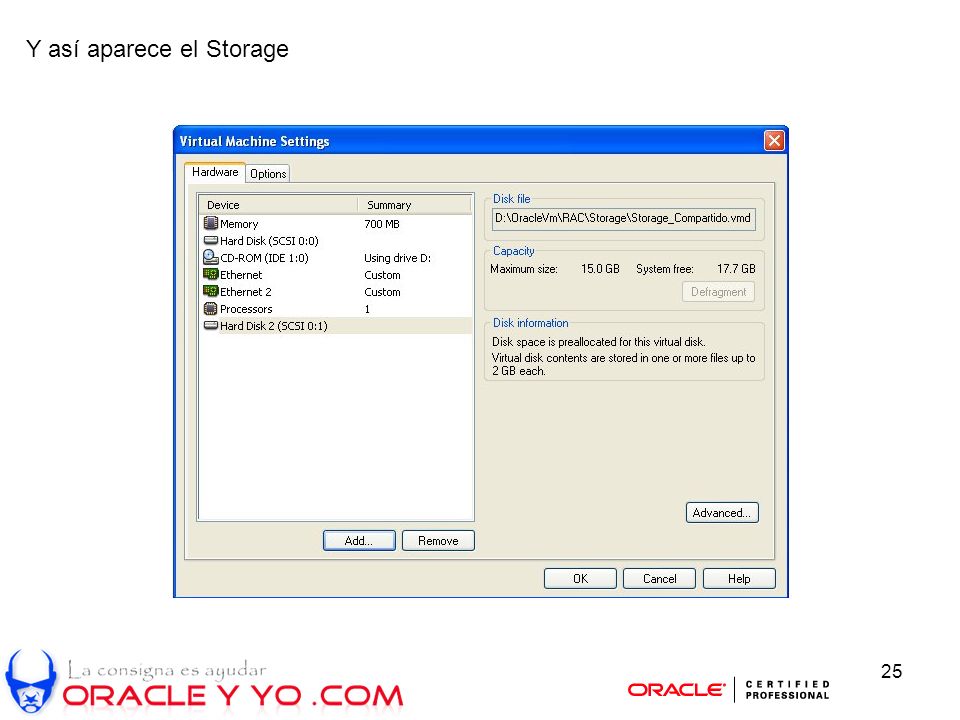

25 25 Y así aparece el Storage

26 26 Le indicamos desde el nodo 2 que será independiente y persistente, para que siempre funcione compartido y que sus características prevalezcan aunque se resetee el nodo

27 27 Así debiese visualizarse el Storage desde el nodo2

28 28 Acá esta el formateo del Storage Sólo haz CLICK en el comentario

29 29 Verificamos nuestras interfaces de red, siempre 3 por nodo La interfase virtual debe estar en el segmento público

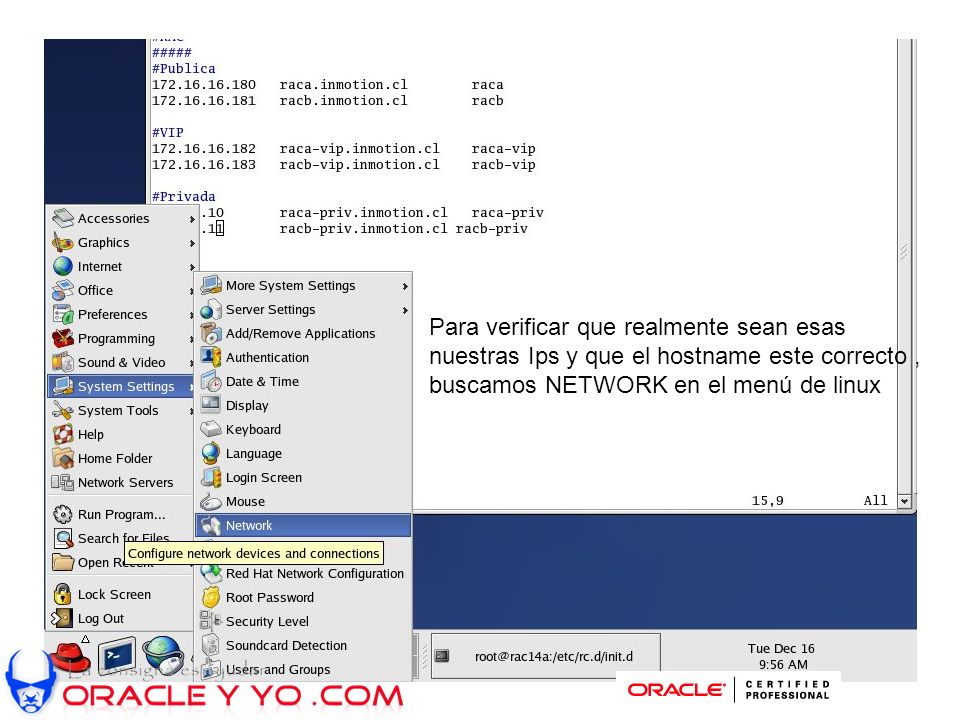

30 30 Para verificar que realmente sean esas nuestras Ips y que el hostname este correcto, buscamos NETWORK en el menú de linux

31 31 Se verifican las tarjetas de red, junto con sus IPs

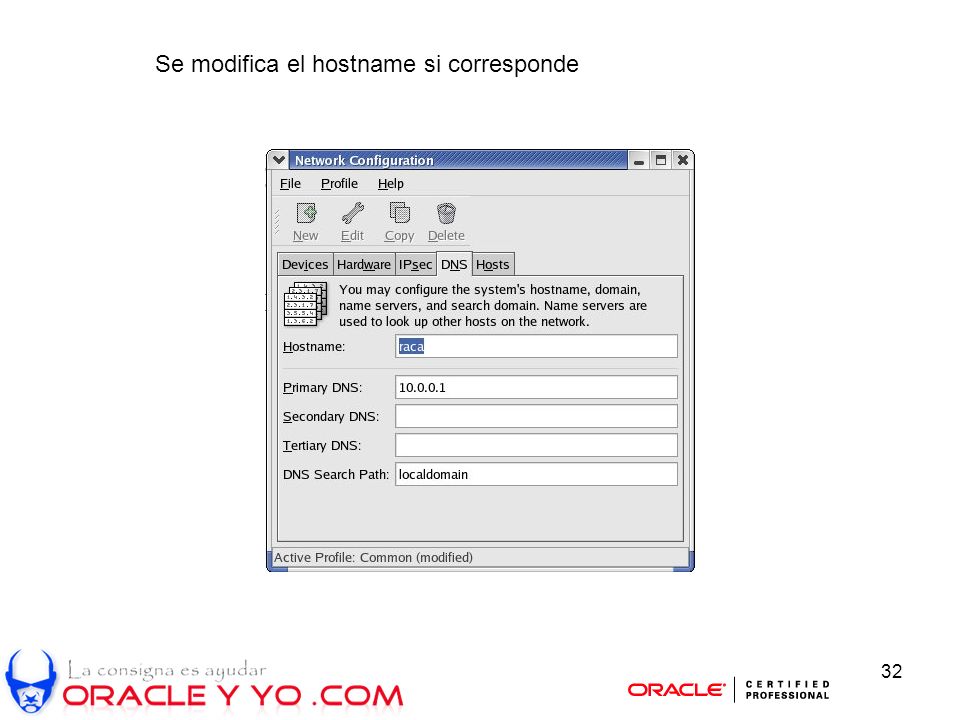

32 32 Se modifica el hostname si corresponde

33 33 Se verifican las IPs

34 34 Esto se debe hacer para las 2 interfases, una privada y otra pública

35 35 Se reinician los servicios de red en /etc/init.d/network restart

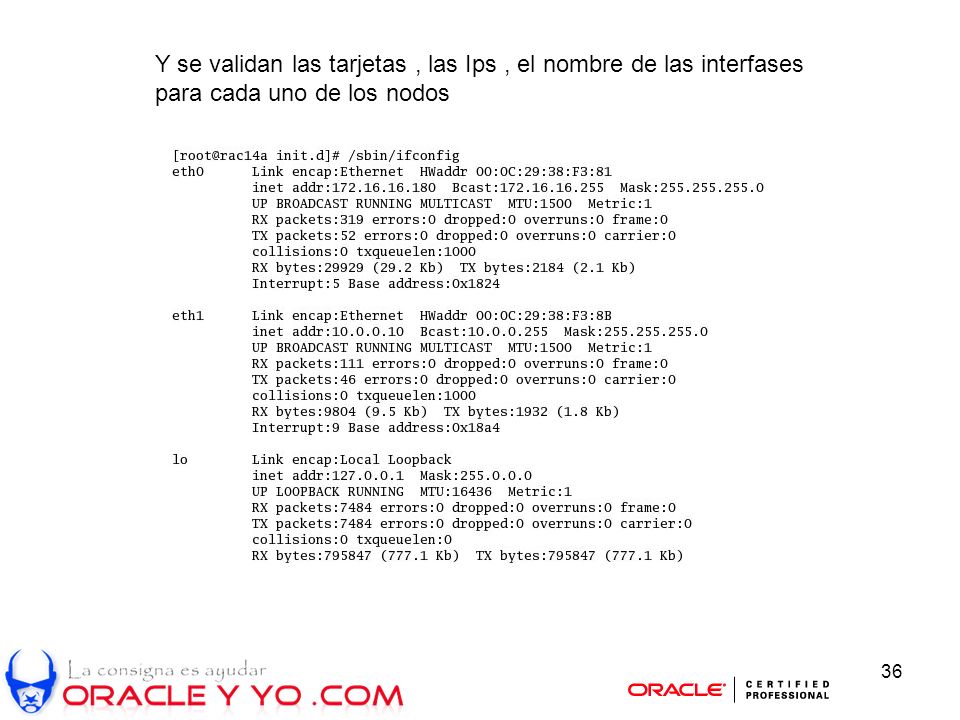

36 36 Y se validan las tarjetas, las Ips, el nombre de las interfases para cada uno de los nodos

37 37 Una vez que este todo configurado con respecto a la interfaces de red, procedemos a verificar los instaladores. Acá se ven los instaladores de la base de datos, el ASM, el clusterware y el parche de base de datos

38 38 Típica pantalla de bienvenida

39 39 En este punto debemos generar los certificados para la conexión entre los nodos, para ello, podemos ver el siguiente link

40 40 Se especifica la ruta del inventario

41 41 Entregamos el Oracle Home del CRS (Clusterware) La recomendación es que este lo mas cercano a la raíz

42 42 Se lleva a cabo el prechequeo, típico…

43 43 Y acá nos enseña los nodos que van a conformar el rac, en donde nosotros debemos agregar el nodo con el comando add

44 44 Cuando presionamos el botón Add, nos enseña una pantalla en donde podemos ingresar el nodo que irá en el RAC, acá ingresamos el alias de las IP pública, virtual y privada

45 45 Una vez ingresado el nodo al RAC, aparecerá de la siguiente forma

46 46 Después muestra las interfaces de red, pero acá un gran detalle, muestra ambos segmentos como privados, ya que para Oracle las IPs 172* y 10* son privadas, lo que hay que hacer es cambiar una de ellas a PUBLIC

47 47 Hacemos Edit en la interface eth0 donde corre nuestra IP pública y le indicamos a Oracle que esa será nuestra interfaz pública.

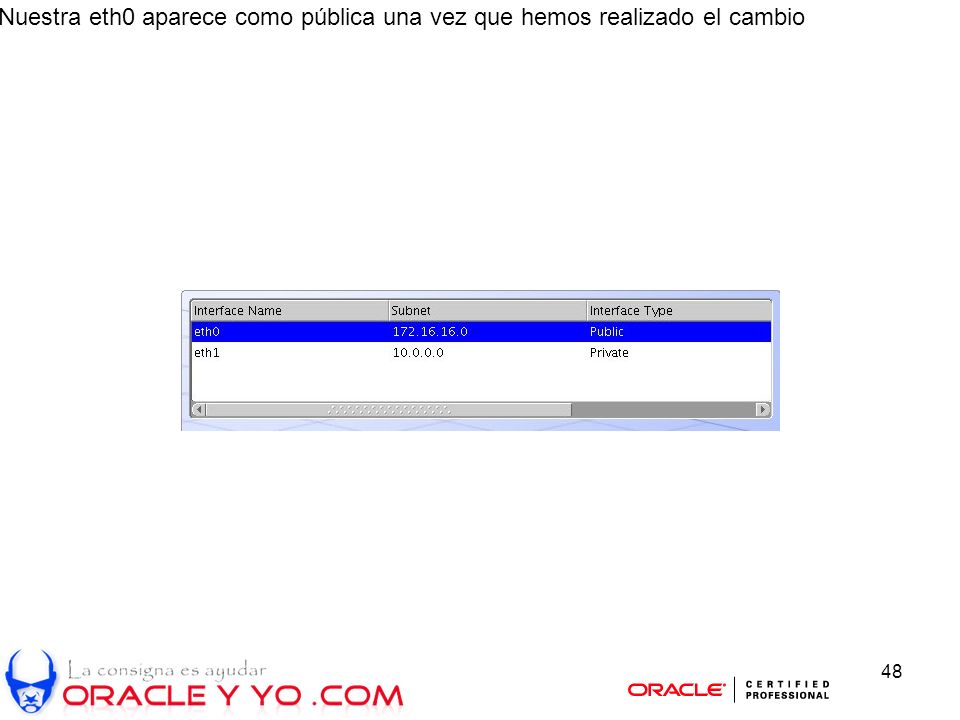

48 48 Nuestra eth0 aparece como pública una vez que hemos realizado el cambio

49 49 Acá le indicamos el dispositivo Raw a utilizar para nuestro archivo OCR, sólo ocupamos 1, sin multiplexar

50 50 Acá le indicamos el dispositivo Raw a utilizar para nuestro archivo Voting Disk, sólo ocupamos 1, sin multiplexar

51 51 Pantalla de resumen de instalación, acá hay que seleccionar la + donde aparece Cluster Nodes y Remotes Nodes, sólo para validar los componentes

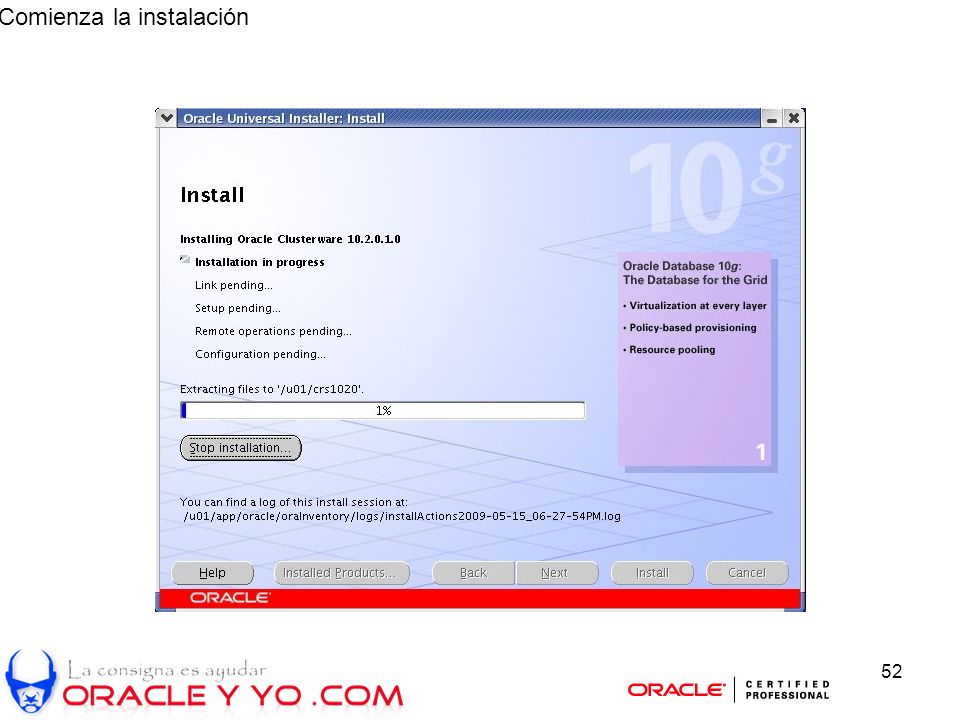

52 52 Comienza la instalación

53 53 Llega a un punto la instalación donde comienza con las operaciones remota, Y acá en este punto copia los binarios

54 54 Cuando hay diferencias de fecha, aparece este grosero mensaje, la instalación puede seguir pero una vez que se sincronicen las fechas

55 55 Sincronización de las fechas con el comando date –s (se debe hacer con root)

56 56 Cuando se muestra esta pantalla, lo que se debe hacer en forma ordenada es ejecutar los scripts de a uno en cada nodo, sin saltarse ninguno y esperando que el anterior finalice

57 57 Se ejecutan los archivos anteriores con root

58 58 Y se sigue con el siguiente archivo en orden, el root.sh agrega y formatea el voting disk y el OCR

59 59 Después el root.sh en el segundo nodo y acá un pequeño inconveniente con la VIPCA

60 60 Cuando se ejecuta root.sh en el segundo nodo, en forma silenciosa se ejecuta el utilitario Vipca, lo que hace es que se ejecuta de modo background un asistente para generar los componente (aplications) del Clusterware. Esta vipca al no ser levantado con el root.sh, se debe ejcutar de forma manual con el Usuario root.sh desde el nodo2 y así levantar el asistente

61 61 Verificamos que estemos con root Vamos al home del clusterware en el nodo2 y ejecutamos vipca

62 62 Aparece la pantalla de bienvenida del Vipca

63 63 Nos muestra las interfaces disponibles, de las cuales se debe seleccionar la etho que es nuestra interface pública

64 64 Ingresamos el alias de la vip, al ingresar y presionar TAB nos rellena todas las celdas de forma automática

65 65 Después nos proporciona una pantalla de resumen con respecto a las ips que utilizarán

66 66 Comienza la generación de los componentes con los cuales trabajará el Clusterware

67 67 Y avanzando en la instalación llegamos a un 100% Donde en este punto se generan todos los servicios del Clusterware

68 68 Como resultado de la instalación nos muestra las VIP generadas

69 69 Para finalizar, debemos ejecutar las shell que aparecen en el cuadro, de forma extricta, la número 1 en el nodo1 y nodo2 y la número 2 en el nodo1 y nodo2

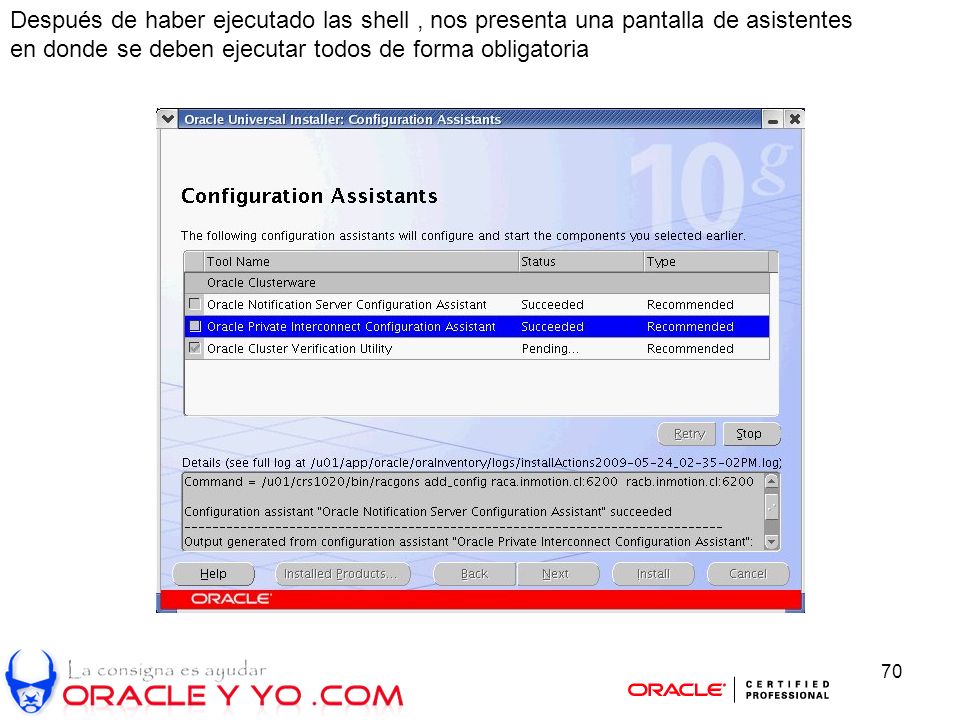

70 70 Después de haber ejecutado las shell, nos presenta una pantalla de asistentes en donde se deben ejecutar todos de forma obligatoria

71 71 Todos felices cuando termina nuestra instalación de forma exitosa

72 72 Verificamos con el comando crs_stat –t como quedan nuestros componentes en el clusterware

73 73 Después de lo anterior, procedemos a descomprimir el instalador para el motor Oracle

74 74 1.-Se debe bajar el software desde la siguiente ruta g/cvu/cvu_download_homepage.html Obs : El ideal es que sea la versión 11g 2.- Se descomprime el archivo con unzip 3.- Se ejecuta con un./cluvfy stage -post crsinst -n raca,racb –verbose –r 10Gr2

75 75 Se ejecuta el comando del cluvfy

76 76 Y una vez validados todos los prerequisitos antes de la instalación, ejecutamos el instalador para crear nuestro motor Oracle

77 77 La típica pantalla de bienvenida

78 78 Seleccionamos Enterprise Edition

79 79 Y le indicamos el lugar donde albergaremos el motor Oracle

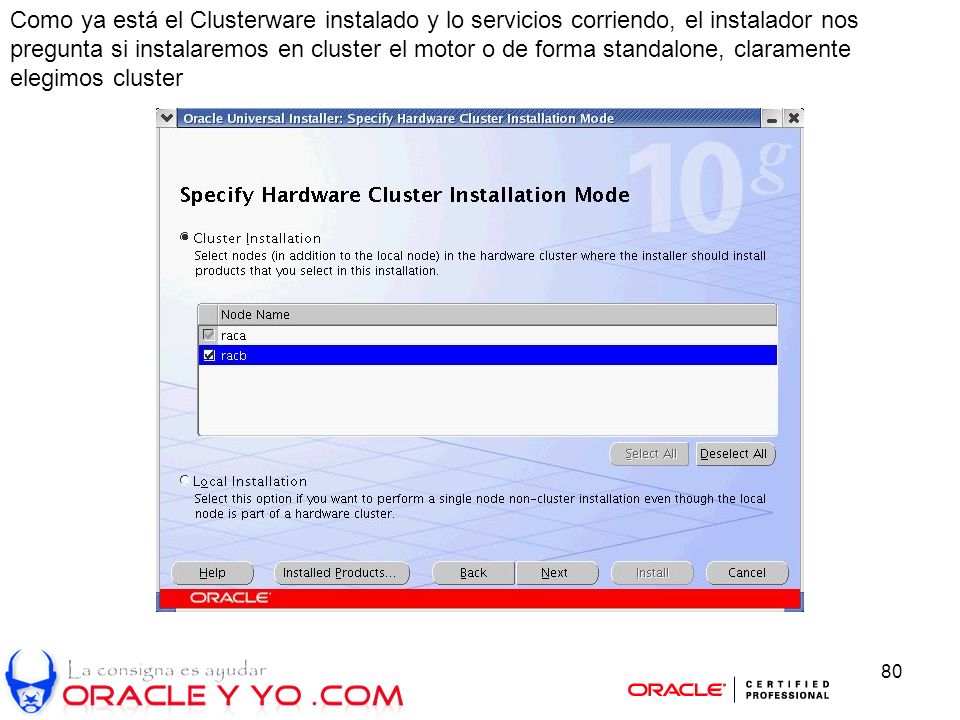

80 80 Como ya está el Clusterware instalado y lo servicios corriendo, el instalador nos pregunta si instalaremos en cluster el motor o de forma standalone, claramente elegimos cluster

81 81 Se chequean los prerequisitos, deben estar todos correctos, sino, no se debiese avanzar en la instalación

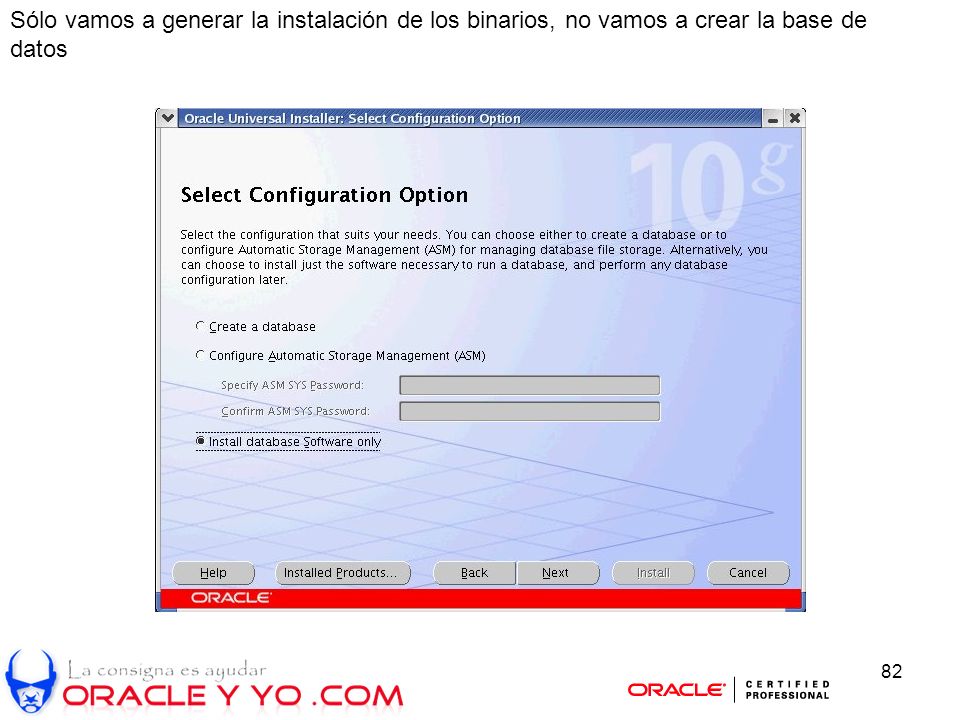

82 82 Sólo vamos a generar la instalación de los binarios, no vamos a crear la base de datos

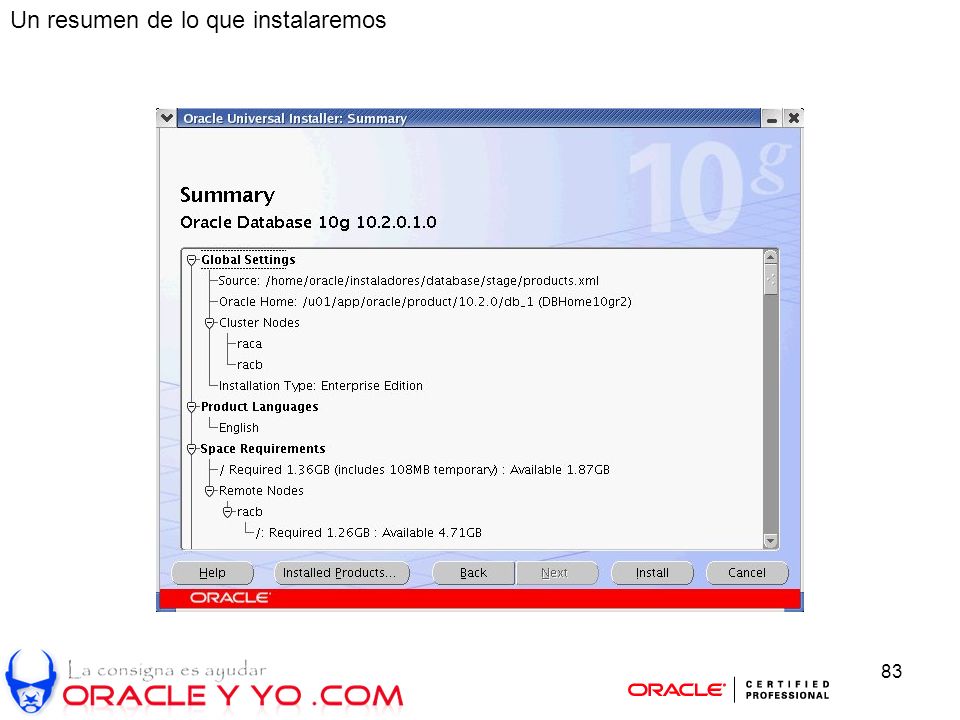

83 83 Un resumen de lo que instalaremos

84 84 Y comienza nuestra instalación

85 85 En las operaciones remotas, lo que hace el instalador es copiar los binarios mediante scp a las otras máquinas que componen nuestro RAC

86 86 Se nos pide ejecutar la shell root.sh en el mismo orden en que aparece en la pantalla, o sea, nodo1 y nodo2

87 87 La salida de la ejecución en el nodo1 y algo similar se verá en el nodo2

88 88 Al final de la instalación, todo es abrazos…

89 89 Ejecutamos nuevamente el instalador del motor, pero está vez para generar el motor del ASM

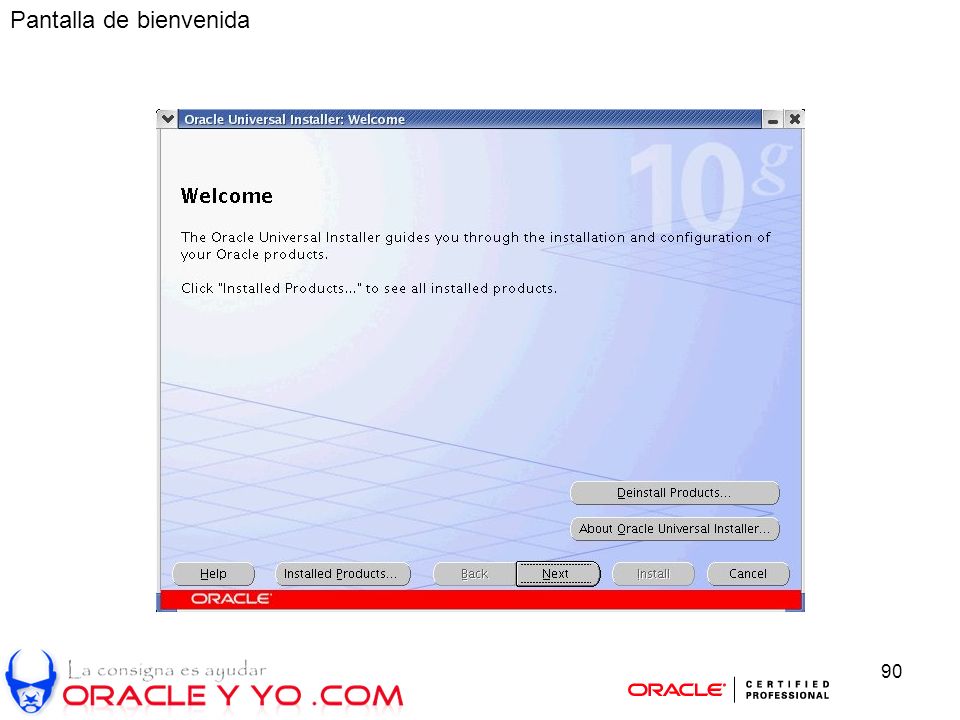

90 90 Pantalla de bienvenida

91 91 Veificamos el tipo de instalación, claramente elegimos Enterprise Edition

92 92 Y le indicamos donde estará nuestro home para el ASM

93 93 Nos pregunta si es en modo cluster o en modo standalone, si elegimos cluster debemos seleccionar los nodos que participarán de esta instalación

94 94 Se chequean los prerequisitos, los cuales deben ser cumplidos a cabalidad

95 95 Y elegimos configurar una instancia ASM, en este punto le indicamos la password con la cual nos vamos a conectar a la instancia ASM

96 96 Una vez levantada la instancia ASM, nos preguntará por el diskgroup a generar, nos muestra todos los discos que son candidatos a formar parte del diskgroup, los seleccionamos y le indicamos un nombre de Diskgroup

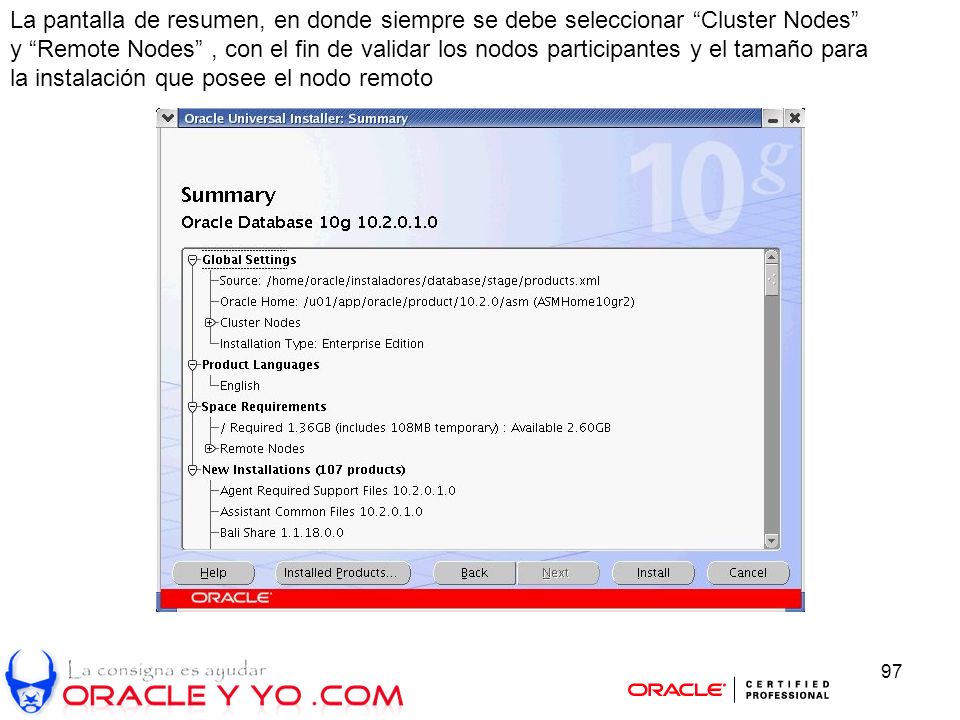

97 97 La pantalla de resumen, en donde siempre se debe seleccionar Cluster Nodes y Remote Nodes, con el fin de validar los nodos participantes y el tamaño para la instalación que posee el nodo remoto

98 98 Comienza nuestra instalación

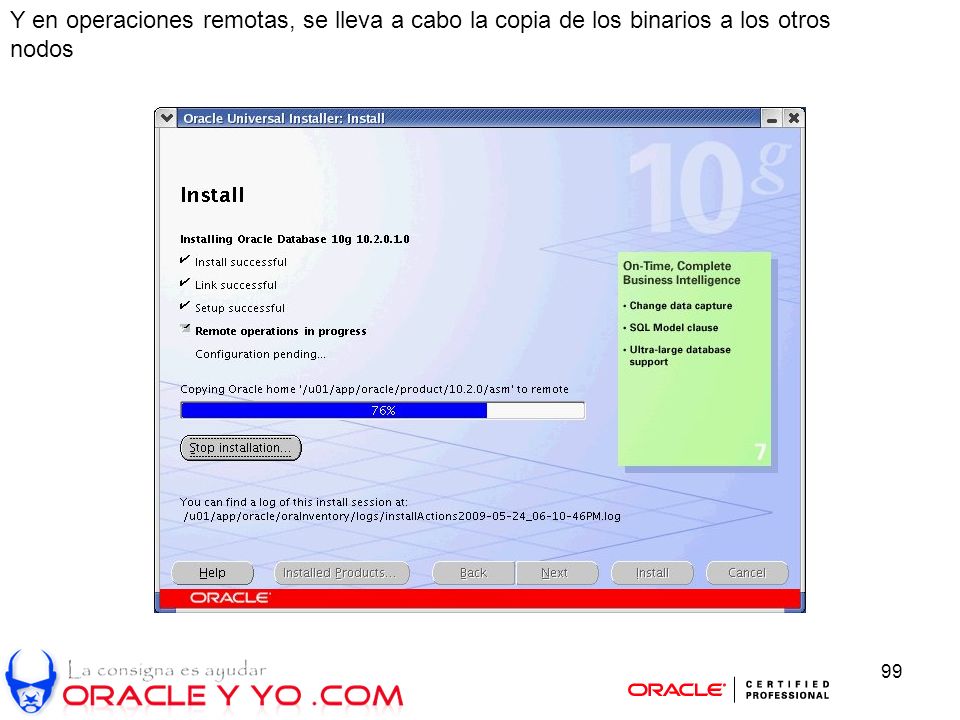

99 99 Y en operaciones remotas, se lleva a cabo la copia de los binarios a los otros nodos

100 100 Se ejecuta la shell root.sh en el nodo1 y nodo2

101 101 Y de nuevo abrazos por el fin de la instalación

102 102 Volvemos a ejecutar el comando crs_stat –t desde cualquiera de los nodos y nos debiese mostrar los siguientes recursos en cluster

103 103 Lo único que nos queda es crear la instancia, para ello ejecutamos el dbca desde cualquiera de los nodos y elegimos base de datos en cluster

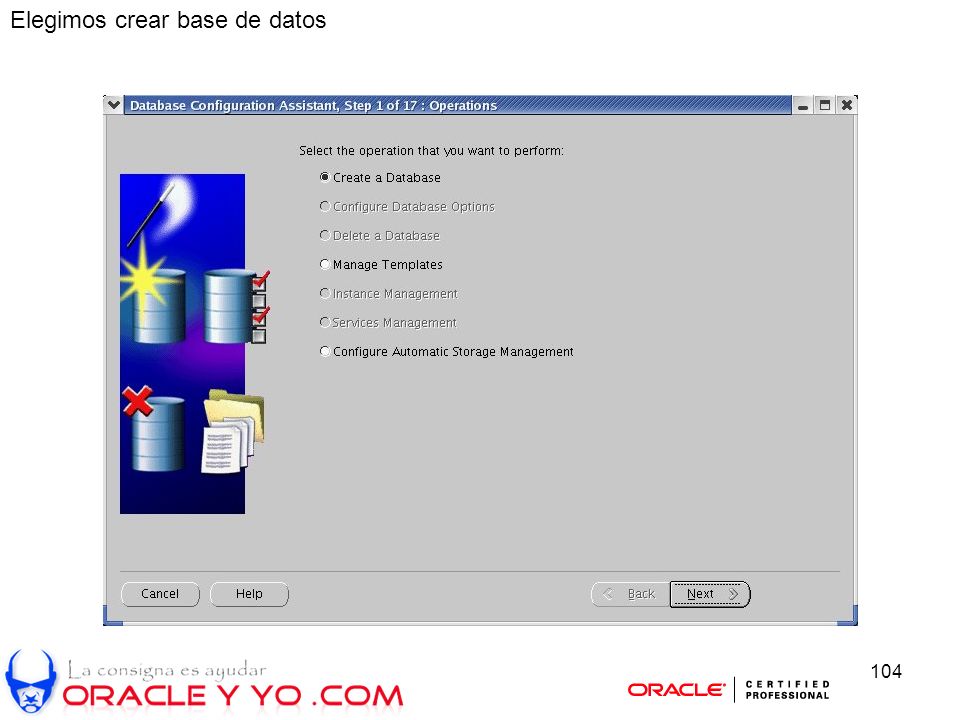

104 104 Elegimos crear base de datos

105 105 Y seleccionamos los nodos donde queremos que se creen instancias para nuestra base de datos en RAC

106 106 Elegimos cualquier template, total después vamos a modificar los parámetros de incialización de estas instancias

107 107 Le damos el nombre a nuestra base de datos, recordar que se le agrega un correlativo por cada nodo a este nombrey con ellos se crea el nombre de la instancia

108 108 Elegimos generar la consola para administrar nuestra base de datos

109 109 Password de nuestros esquemas

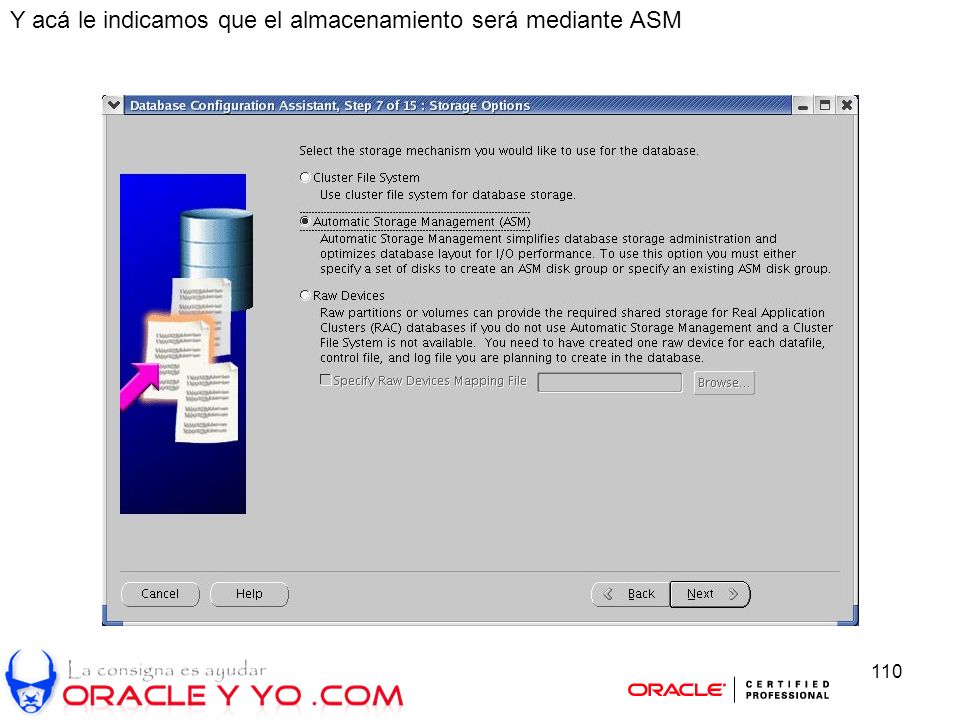

110 110 Y acá le indicamos que el almacenamiento será mediante ASM

111 111 Seleccionamos el diskgroup que ya habíamos generado con anterioridad

112 112 Seleccionamos OMF y el diskgroup generado

113 113 Y procedemos a generar nuestro nuevo diskgroup para contener la FRA

114 114 El instalador genera el diskgroup

115 115 Y una vez generado, nos muestra los diskgroups disponibles con todas sus características

116 116 Al momento de especificar la FRA de nuestra base de datos, debemos seleccionar el diskgroup que acabamos de generar con el nombre de FRA

117 117 Seleccionamos el diskgroup

118 118 Y nos muestra la información por pantalla

119 119 La verdad no es necesario cargar los esquemas de ejemplo, pero si quieren lo pueden hacer

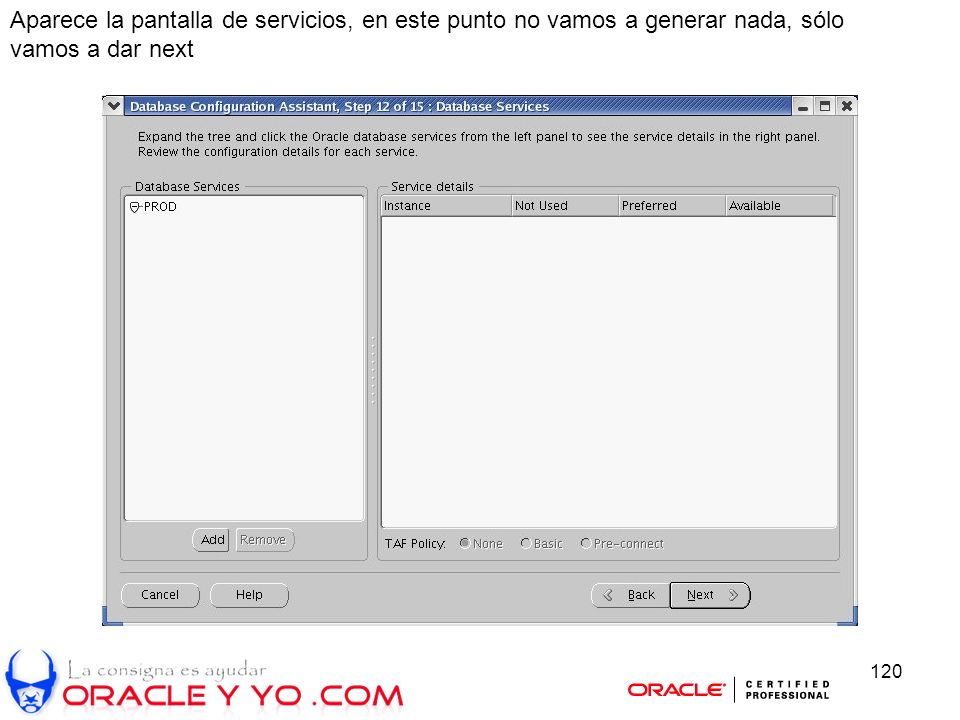

120 120 Aparece la pantalla de servicios, en este punto no vamos a generar nada, sólo vamos a dar next

121 121 Las especificaciones típicas de memoria

122 122 Las especificaciones de Storage, acá no hacemos nada..

123 123 Acá seleccionamos crear la base de datos y que genere los scripts de la base

124 124 Nos muestra la pantalla de definiciones de nuestra base

125 125 Lo primero que se ejecuta es la creación de los scripts y después viene la creación de las instancias

126 126 Comienza la copia de los datafiles de nuestra base de datos

127 127 Y una vez finalizado, nos muestra la pantalla final de creación de nuestra base de datos

128 128 En este punto se comienzan a generar nuestras instancias en RAC Y con esto se llega al fin de nuestra instalación
