Unidad III. Apariencia y discriminación del color. La teoría tricromática de la visión del color.

Presentaciones similares


Presentación del tema: "Unidad III. Apariencia y discriminación del color. La teoría tricromática de la visión del color."— Transcripción de la presentación:

1 Unidad III. Apariencia y discriminación del color. La teoría tricromática de la visión del color.

2 Estímulos Referencia Test Colores percibidos Control de intensidad Visión de monocrómatas, dicrómatas y tricrómatas Monocrómatas

3 Estímulos Referencia Test Colores percibidos Control de intensidad Visión de monocrómatas, dicrómatas y tricrómatas Dicrómatas

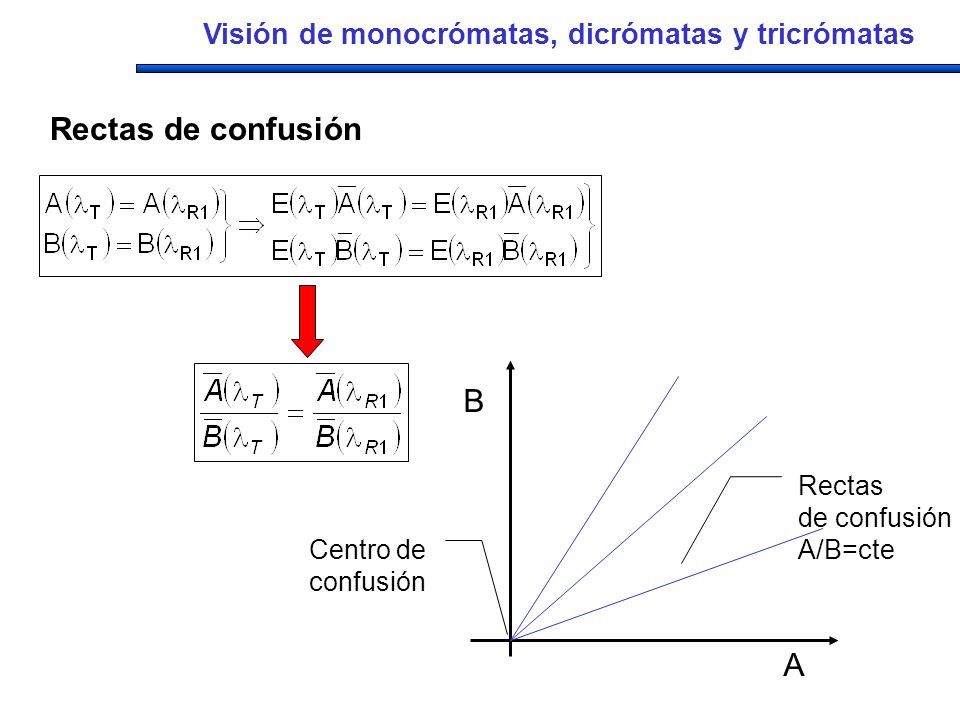

4 A B Rectas de confusión A/B=cte Centro de confusión Visión de monocrómatas, dicrómatas y tricrómatas Rectas de confusión

5 Estímulos Referencia Test Colores percibidos Control de intensidad Primarios Visión de monocrómatas, dicrómatas y tricrómatas

6 R T

7 Solución única! Visión de monocrómatas, dicrómatas y tricrómatas Tricrómatas

8 Hipótesis: El color se codifica mediante las respuestas [L M S] de las tres clases de conos Bastan tres números para codificar un color

9 El espacio de excitación de conos.

10 Forma de las funciones de igualación Escalado de las funciones de igualación

11 En particular, la matriz M XYZ LMS será de la forma:

12 Fundamentales de Vos y Walraven. Vos y Walraven (1971), Vos y Walraven (1974), Vos (1978). Protanope Deuteranope Tritanope Centros de confusión: r(L)= g(L)= r(M)= g(M)= r(S)= g(S)= Unidades: Y W (L)=1 Y W (M)=1 Y W (S)=1

13 Fundamentales de Vos y Walraven.

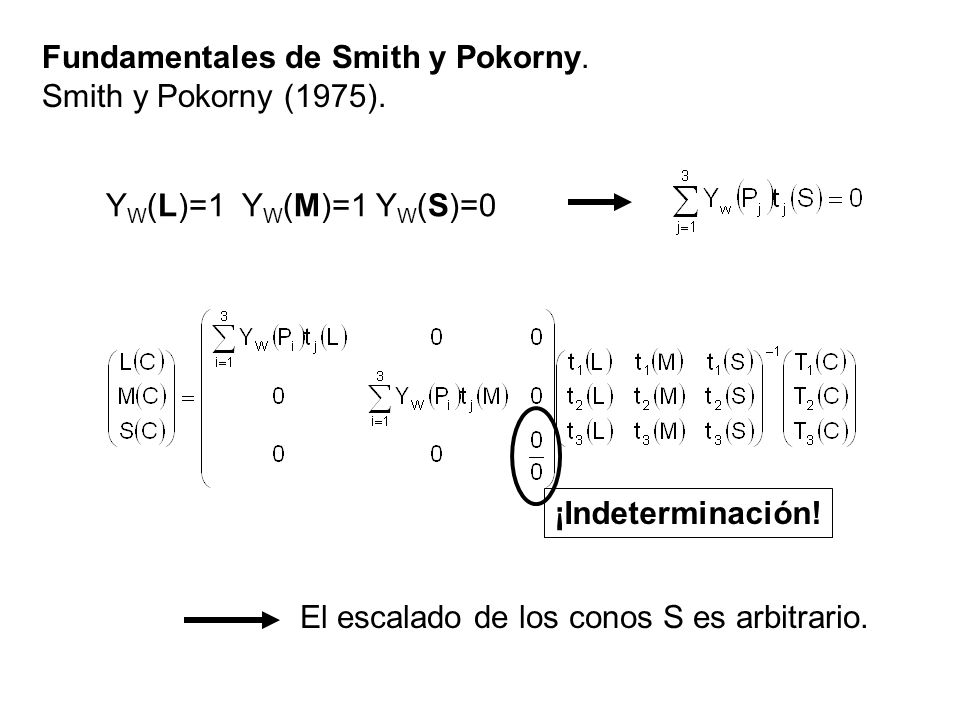

14 Fundamentales de Smith y Pokorny. Smith y Pokorny (1975). El escalado de los conos S es arbitrario. Y W (L)=1 Y W (M)=1 Y W (S)=0 ¡Indeterminación!

15 Fundamentales de Smith y Pokorny. En particular desde XYZ:

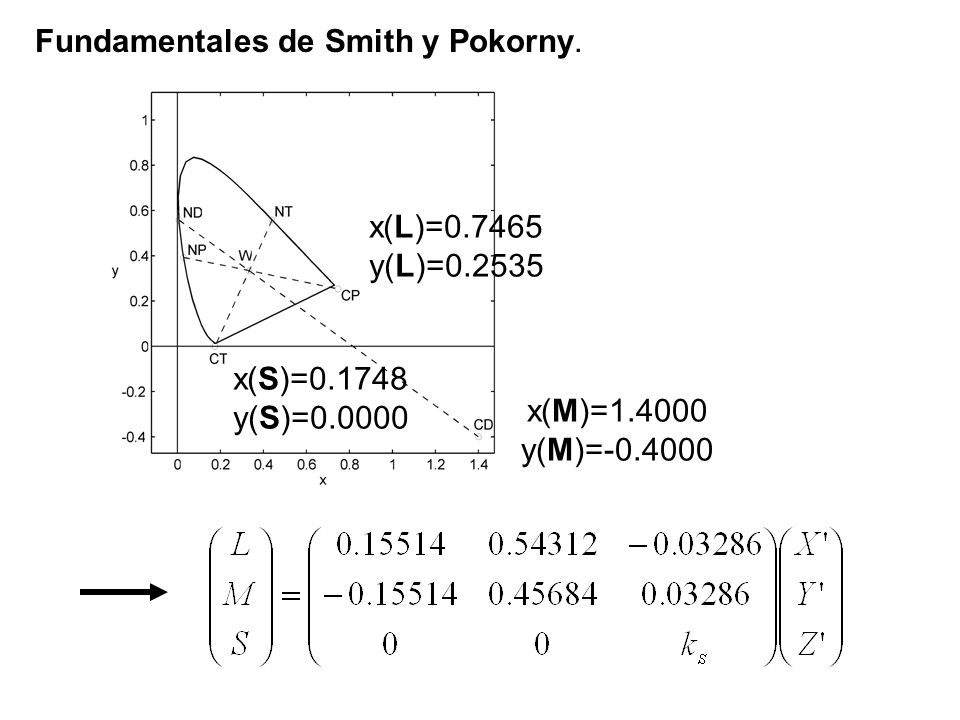

16 Fundamentales de Smith y Pokorny. x(L)= y(L)= x(M)= y(M)= x(S)= y(S)=0.0000

17 Diagrama de McLeod-Boynton. McLeod y Boynton (1979). ML S s ML M m ML L l k s se ha calculado para que todo el locus espectral quepa en un cuadrado de 1x1 RCP RCD L,M=ctes S=cte s=1 en =400 nm

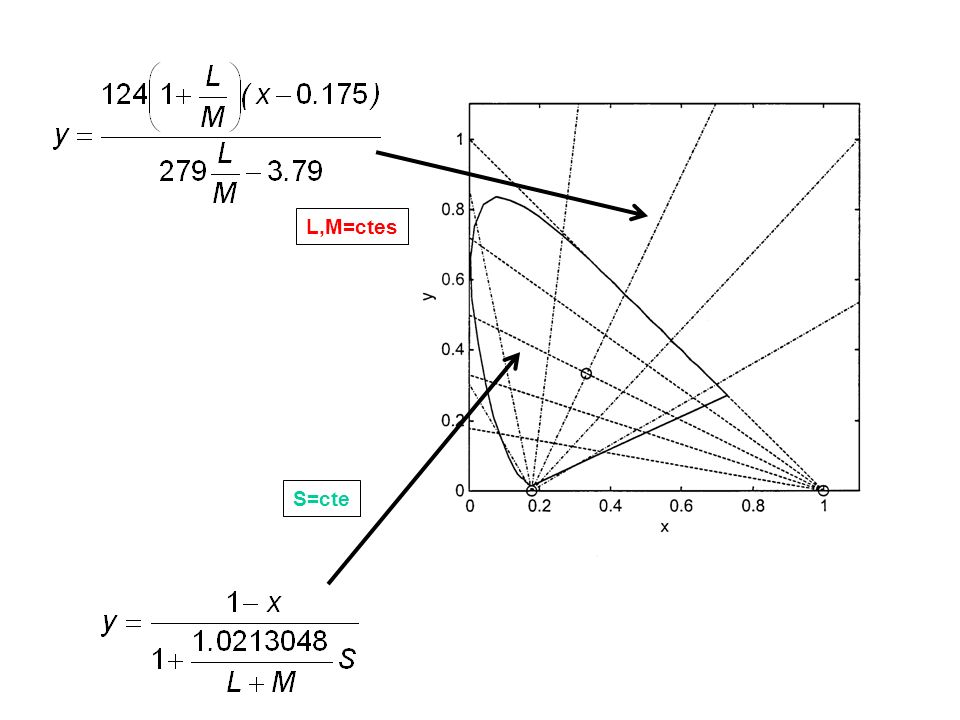

18 S=cte L,M=ctes
