1 Mapeo de Ingeniería Geológica en el Área Metropolitana de San Salvador José Alexander Chávez H. Jan Valenta Jan Schröfel Mauricio Ernesto Vásquez

2 Necesidad de que mapas sean fáciles de interpretar para constructores y planificadores; agrupando unidades con características o propiedades similares: Riesgos geológicos (inundaciones, movimientos de ladera, erosión, tectónica, riesgos volcánicos etc.) Geomorfología (Dinámica superficial) Hidrogeología (situación del agua subterránea) Propiedades geotécnicas de materiales geológicos Conocer de manera preliminar tipo de investigación geotécnica necesaria, cimentaciones necesarias, obras de mitigación o uso de suelo mas recomendado MAPAS DE INGENIERÍA GEOLÓGICA Ayuda en toma de decisiones ya que hay ahorro de dinero al evitar reparaciones constantes, así como, perdidas económicas y de vidas humanas por lluvias, así como, terremotos Mapa de facilidad de excavación en Utah, Estados Unidos Mapa Ing. Geológica, Republica Checa

3 Mapa de Ingeniería Geológica, Zvolen, Checoslovaquia Mapa de Unidades, Missouri, Estados Unidos

4 Mapa de conveniencia de cimentaciones, Marsella, Francia

5 Mapa de amenazas de movimientos de ladera para una carretera, Rio de Janeiro, Brasil.

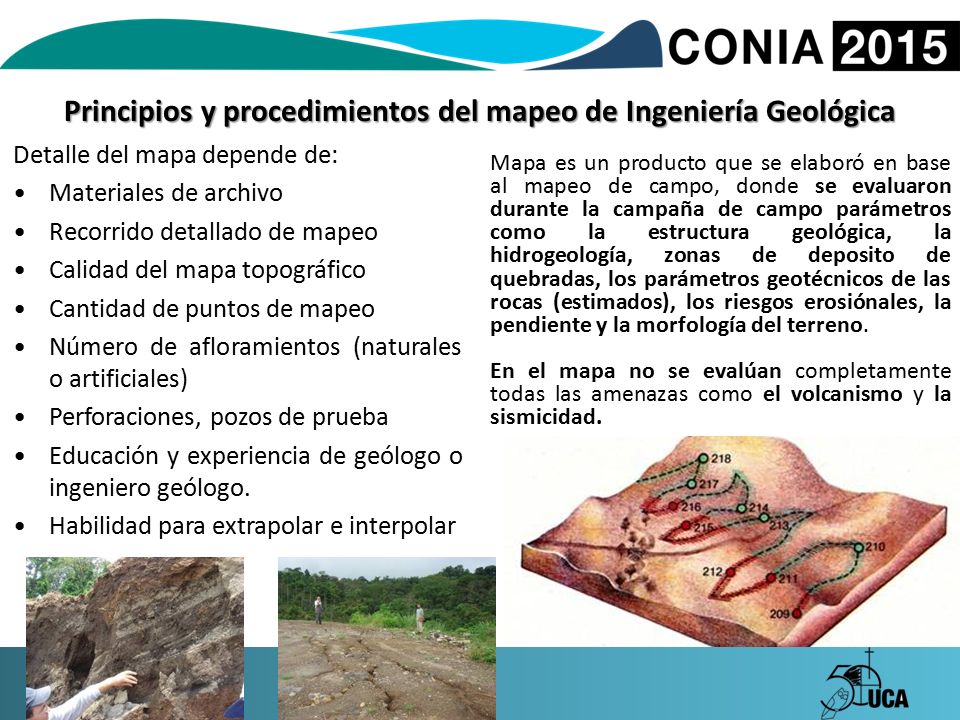

6 Detalle del mapa depende de: Materiales de archivo Recorrido detallado de mapeo Calidad del mapa topográfico Cantidad de puntos de mapeo Número de afloramientos (naturales o artificiales) Perforaciones, pozos de prueba Educación y experiencia de geólogo o ingeniero geólogo. Habilidad para extrapolar e interpolar Principios y procedimientos del mapeo de Ingeniería Geológica Mapa es un producto que se elaboró en base al mapeo de campo, donde se evaluaron durante la campaña de campo parámetros como la estructura geológica, la hidrogeología, zonas de deposito de quebradas, los parámetros geotécnicos de las rocas (estimados), los riesgos erosiónales, la pendiente y la morfología del terreno. En el mapa no se evalúan completamente todas las amenazas como el volcanismo y la sismicidad.

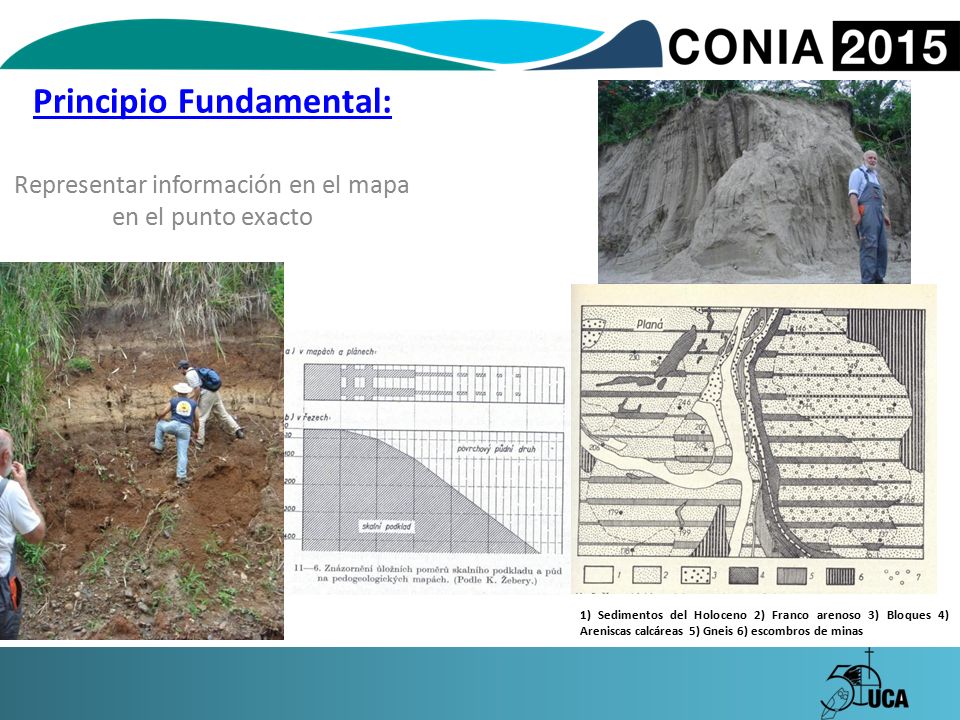

7 Principio Fundamental: Representar información en el mapa en el punto exacto 1) Sedimentos del Holoceno 2) Franco arenoso 3) Bloques 4) Areniscas calcáreas 5) Gneis 6) escombros de minas

8 Clasificación de las rocas de acuerdo a su resistencia Clas e Resiste ncia σc (Mpa) Resistenci a Caracterí stica Tipos de roca (ejemplos) R1>150 Muy alta Material puede ser difícil de golpear con martillo Material sano: granito, diorita, gabro, lavas, cuarcita, gneiss, caliza, silicato R2 50 - 150 Alta Martillo puede perturbar roca al golpear fuertemen te Material sano: lava, caliza, dolomita, conglomerados, arenisca, gneiss, esquito. Ligeramente Meteorizado: Roca tipo R1 R3 15 - 50 Medio Martillo puede perturbar roca Material sano: arcilloso, marga, tobas volcánicas. Ligeramente destruido: Roca tipo R1. Ligeramente Meteorizado: Roca tipo R2 R4 5 a 15 Bajo Roca puede rayarse con navaja pero no insertarla Material sano: arenisca poco dura, sedimentos y arcillas, grafito y pizarra. Muy meteorizado: Roca tipo R1y R2. Ligeramente Meteorizado a meteorizado: Roca tipo R3 R5 1.5 - 5 Muy baja La roca puede desmenuz arse con manos Material sano: areniscas débiles, sedimentos y arcillas, tufitas, arcilla dislocada. Completamente meteorizado: Roca tipo R1y R2. Muy meteorizado: Roca tipo R3. Ligeramente Meteorizado a meteorizado: Roca tipo R4 R6 0.5 - 1.5 Extremada mente baja La roca puede ser rayada con uña Completamente meteorizado: Roca tipo R3-R5. Deluvios: característica de suelos Chavez et al. (2012)

9 Distritos de Ingeniería Geológica Región 1 Región 1 Fundamento rocoso Región 3 Región 3 Cubierta más superficial de TBJ y donde se desconoce su espesor Región 2 Región 2 donde fundamento rocoso está cubierto por un conjunto de estratos como un “sándwich” (Congo y Arce, TB4, G1, TB3, TB2, G2, IB, PL y TBJ) sin diferenciación

10 Para representar el fundamento rocoso en el mapa se hace uso de bandas (aparte de las áreas donde si hay afloramientos) debido a que esta cubierto por erupciones recientes y si se mapeara solo lo superficial no quedaría simbolizada su presencia, por lo que se hace uso del artificio de las bandas. En el mapa se ha señalado por medio de simbología, así como, letras el tipo de roca y su clasificación geotécnica

11 Mapa de Distritos de Ingeniería Geológica (Mapa de campo)

12 Mapa de Riesgos de Ingeniería Geológica (Mapa de campo)

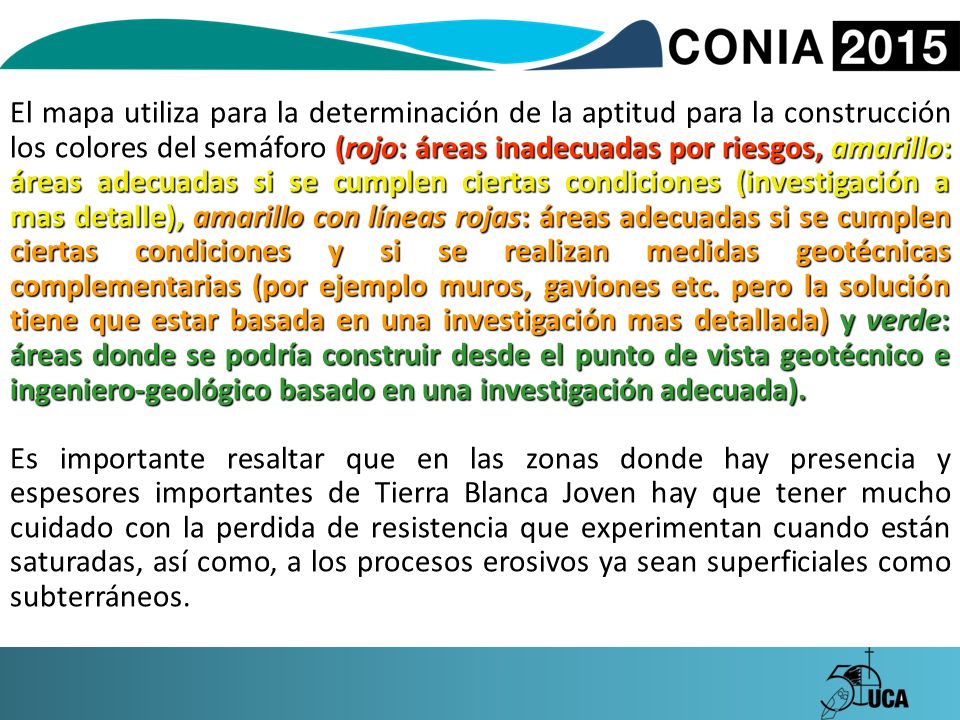

13 (rojo: áreas inadecuadas por riesgos, amarillo: áreas adecuadas si se cumplen ciertas condiciones (investigación a mas detalle), amarillo con líneas rojas: áreas adecuadas si se cumplen ciertas condiciones y si se realizan medidas geotécnicas complementarias (por ejemplo muros, gaviones etc. pero la solución tiene que estar basada en una investigación mas detallada) y verde: áreas donde se podría construir desde el punto de vista geotécnico e ingeniero-geológico basado en una investigación adecuada). El mapa utiliza para la determinación de la aptitud para la construcción los colores del semáforo (rojo: áreas inadecuadas por riesgos, amarillo: áreas adecuadas si se cumplen ciertas condiciones (investigación a mas detalle), amarillo con líneas rojas: áreas adecuadas si se cumplen ciertas condiciones y si se realizan medidas geotécnicas complementarias (por ejemplo muros, gaviones etc. pero la solución tiene que estar basada en una investigación mas detallada) y verde: áreas donde se podría construir desde el punto de vista geotécnico e ingeniero-geológico basado en una investigación adecuada). Es importante resaltar que en las zonas donde hay presencia y espesores importantes de Tierra Blanca Joven hay que tener mucho cuidado con la perdida de resistencia que experimentan cuando están saturadas, así como, a los procesos erosivos ya sean superficiales como subterráneos.

14 Cuando se haga una propuesta para alguna construcción hay que tomar en consideración sobre todo las amenazas volcánicas, movimientos de ladera, inundación, pendientes, suelos sensibles a humedad, junto con los efectos sísmicos y vibraciones artificiales, la situación de las aguas subterráneas y superficiales, así como, las propiedades geotécnicas de los estratos. También hay que tomar en cuenta los efectos de la erosión rápida e intensa y sobre todo de la erosión retrógrada (Chavez et al. 2012).

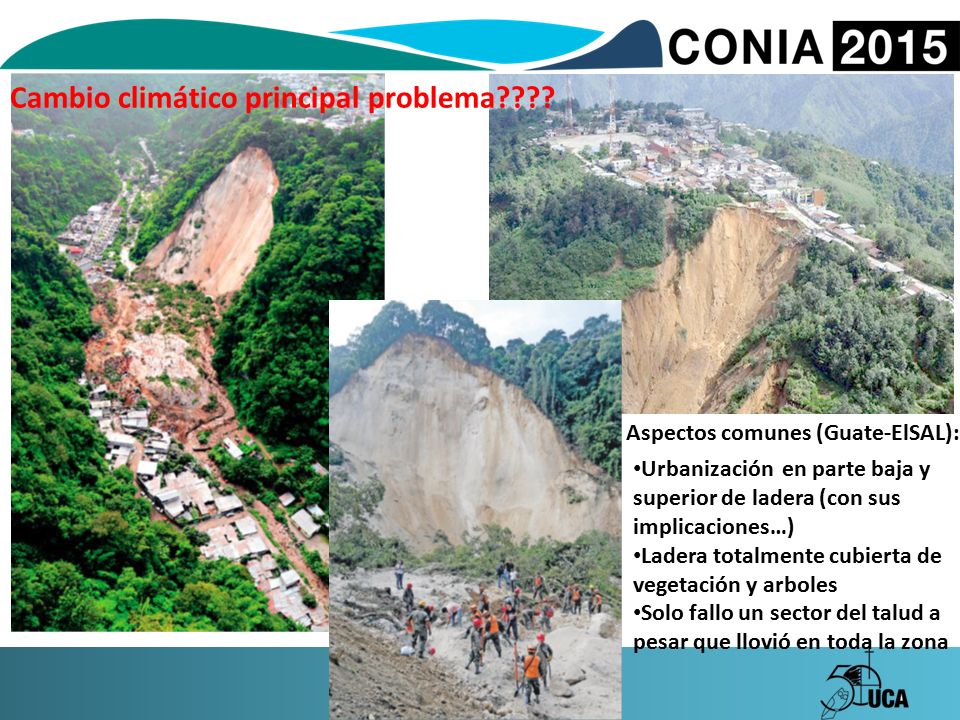

15 Urbanización en parte baja y superior de ladera (con sus implicaciones…) Ladera totalmente cubierta de vegetación y arboles Solo fallo un sector del talud a pesar que llovió en toda la zona Cambio climático principal problema???? Aspectos comunes (Guate-ElSAL):

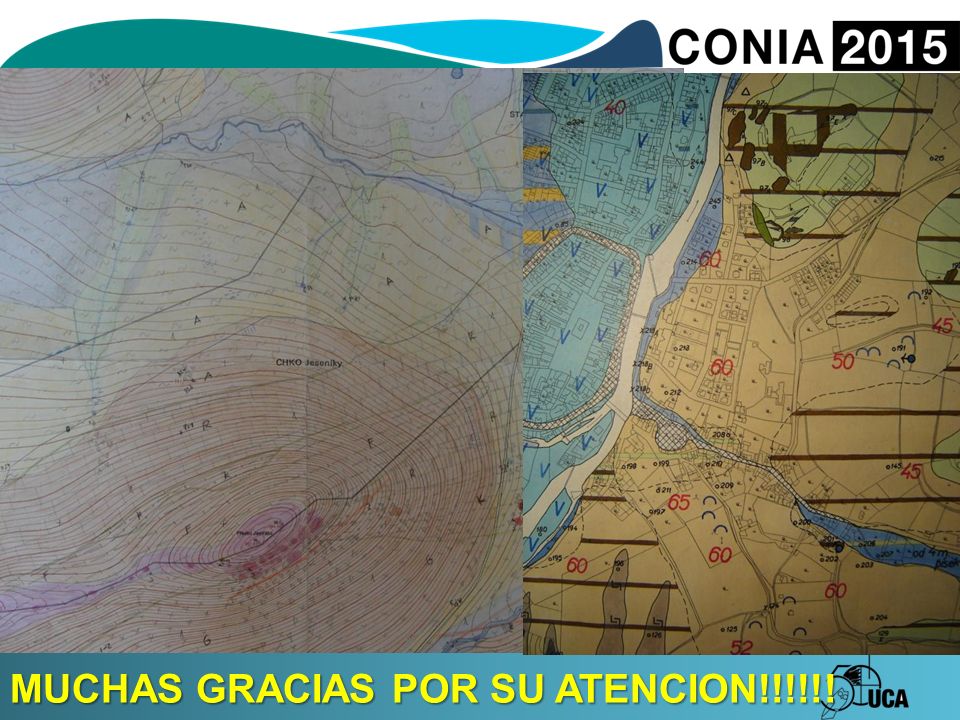

16 MUCHAS GRACIAS POR SU ATENCION!!!!!!
