3 Operating System Minimum CPU speed Multi-processor support Disk space for setup Memory Virtual Image Use Rights Windows Server 2008 Standard Edition.

Presentación del tema: "3 Operating System Minimum CPU speed Multi-processor support Disk space for setup Memory Virtual Image Use Rights Windows Server 2008 Standard Edition."— Transcripción de la presentación:

1

2

3 3 Operating System Minimum CPU speed Multi-processor support Disk space for setup Memory Virtual Image Use Rights Windows Server 2008 Standard Edition 1 GHzUp to 48 GB512 MB1 Windows Server 2008 Edition 1 GHzUp to 88 GB512 MB4 Windows Server 2008 Datacenter Edition 1 GHz Up to 32 for x86-based computers Up to 64 for x64 and Itanium-based computers 8 GB512 MBUnlimited Windows Server 2008 Web Edition 1 GHzUp to 48 GB512 MBNA Windows Server 2008 Itanium IA- 64 Edition 1 GHzUp to 648 GB512 MBUnlimited

4 Tecnología de Clúster MSCS – Failover Clúster Compute Clúster (HPC (High Performance Computing) NLB (Network Load Balancing) 4

5 NLB: Network Load Balancing Permite el balanceo del tráfico web que recibe una granja de 2 a 32 servidores Un clúster Network Load Balancing (NLB) está formado por múltiples servidores ejecutando Windows Server® 2008. NLB permite combinar servidores de aplicación para aportar: Escalabilidad Vertical Horizontal Alta Disponibilidad Simplicidad de Administración Facilidad de Uso NLB distribuye la carga generada por las peticiones de los clientes entre los miembros de la granja. Previene la sobrecarga de un solo servidor Desde la parte cliente sólo se presente un punto de entrada(un solo servidor, con tolerancia a fallos y muy escalable) 5

6 Características de Network Load Balancing (I) NLB incluye las siguientes características: Escalabilidad Funcionalidades de escalabilidad que incluye NLB: Balancear la carga de servicios TCP/IP individuales entre los nodos de la granja Soporta hasta 32 nodos en un solo clúster Permite balancear peticiones a varios servidores (bien del mismo cliente o desde varios clientes) entre varios nodos del clúster Permite añadir más nodos al clúster en caliente, en caso de que aumente la carga del clúster sin provocar una parada de servicio. También se soporta el eliminar nodos en caso que la carga baje. Alta Disponibilidad NLB provee alta disponibilidad gracias a: Detección y recuperación de fallos en nodos del clúster cuando uno de los nodos del clúster falla Rebalanceo de la carga de red cuando un nodo es añadido o eliminado del clúster Recuperación y redistribución de la carga en aproximadamente 10 segundos 6

7 Caracteristicas de Network Load Balancing (II) Simplicidadde Administración Administrar y configurar clusters NLB y nodos desde una única consola denominada NLB Manager. Posibilidad de forzar que todo el tráfico que tenga como destino una aplicación concreta se encamine a un unico nodo. Podiblidad de bloquear accesos no deseados a un rango especifico de puertos IP. Definición de grupos IGMP, para evitar switch flooding (cuando se configura como multicast mode). Arranque, parada y control remoto del cluster NLB desde cualquier máquina Windows usando comandos y scripts desde una consola. Control de cambios y errores a través de las entradas del Visor de Eventos. Facilidad de uso NLB es un componente estandar de Windows NLB no requieres cambios de hardware para que funcione Se puede usar laherramietna NLB Manager para la creación de nuevos clustes NLB Manager permite configurar y administrar multiples clusters y los nodos de cada cluster desde un unico punto de administración NLB l permite que los clientes accedan al cluster desde un único punto (IP VIrtual). En caso que haya servidores multihomed se pueden configurar diferentes IPs virtuales para cada una de las redes. 7

8 Adicionalmente En caso de clusters virtuales, no es necesario tener multiples tarjetas de red para soportar varias IPs Virtuales. NLB can be bound to multiple network adapters, which allows you to configure multiple independent clusters on each host. Support for multiple network adapters differs from virtual clusters in that virtual clusters allow you to configure multiple clusters on a single network adapter. No hay que modificar las aplicaciones para que soporten NLB. En caso de fallo de un servidor de la granja, si vuelve a estar disponible, se puede configurar NLB para que vuelva a incluir dicho host en el cluster. Tan pronto como vuelva a pertencer al cluster, será capaz de responder a peticiones de clientes. Es posible sacar servidores del cluster para realizar tarear administrativas y/p de mantenimiento sin afectar el funcionamiento del cluster ni del resto de nodos. 8

9 Clientes con Granjas NLB sobre Windows 2003 que quieran actualizarla a Windows 2008: Support for rolling upgrades. NLB supports rolling upgrades from Windows Server 2003 to Windows Server 2008. For deployment information for NLB, including information on rolling upgrades, see http://go.microsoft.com/fwlink/?LinkId=87253.http://go.microsoft.com/fwlink/?LinkId=87253 Clientes con necesidad de alta dispobilidad en aplicaciones basadas en IIS, u otro tráfico IP. Clientes que quieran implantar Granjas de Terminal Services con Windows System Resource Manager 9

10 Mejoras y novedades en NLB Soporte para IPv6: NLB dispone de soporte completo para IPv6 en todas las comunicaciones. Soporte para NDIS 6.0: El driver NLB ha sido reescrito por completo para adecuarse al nuevo modelo de filtro ligero NDIS 6.0. NDIS 6.0 conserva la compatibilidad con versiones anteriores de NDIS. Entre las mejoras de diseño que introduce están, por ejemplo, un mayor rendimiento y escalabilidad, así como un modelo de driver NDIS más sencillo. Mejoras en WMI: Las mejoras introducidas en WMI para el espacio de nombres MicrosoftNLB son para IPv6 y para el soporte de múltiples direcciones IP dedicadas. Mejoras de integración y funcionalidad con ISA Server ISA Server permite configurar múltiples direcciones IP dedicadas para cada nodo NLB, adecuado para escenarios de cliente con tráfico IPv4 e IPv6 simultáneo. Ambos tipos de cliente de red -IPv4 e IPv6- necestan acceder a un servidor concreto ISA Server para gestionar el tráfico. ISA Server puede, además generar notificaciones de alerta SYN Attack y timer starvation para el cluster NLB, que suelen ocurrir cuando una máquina está saturada o infectada por un virus de Internet. Soporte para múltiples direcciones IP dedicadas: NLB permite definir más de una dirección IP dedicada por nodo (en las versiones anteriores solamente se admitía una dirección IP dedicada por nodo). 10

11 NLB es una característica opcional incluida en el sistema operativo. Puede instalarse de tres formas diferentes: Desde la interfaz gráfica (GUI) Por línea de comando Ocsetup.exe Usando un fichero de respuestas desatendido durante la instalación del sistema operativo 11

12 Familiarizarse con la tecnologia Realizar un diseño robusto de la solución a implantar. Montar un entorno de laboratorio donde probar la funcionalidad del diseño Validar con un piloto el diseño previamente a la puesta en producción. Información y recomendaciones sobre el diseño, Implantación y Administración de una solución con NLB Troubleshooting for System Event Messages Related to Network Load Balancing http://go.microsoft.com/fwlink/?LinkID=109424 Installed Help for Network Load Balancing http://technet2.microsoft.com/windowsserver2008/en/library/11dfa41c-f49e-4ee5- 8664-8b81f6fb8af31033.mspx 12

13 13

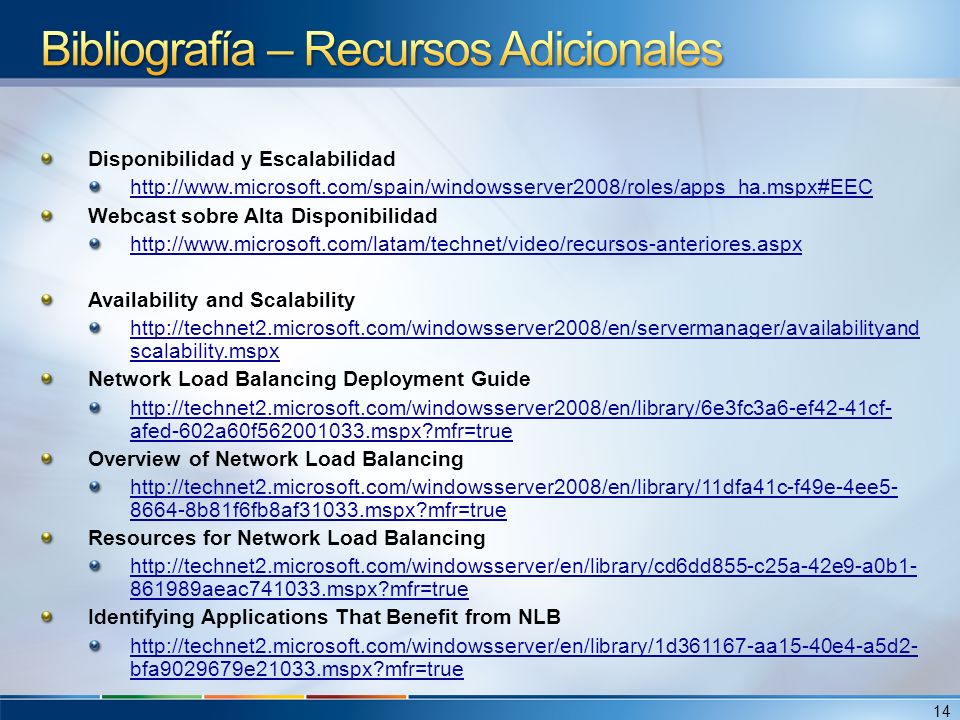

14 Disponibilidad y Escalabilidad http://www.microsoft.com/spain/windowsserver2008/roles/apps_ha.mspx#EEC Webcast sobre Alta Disponibilidad http://www.microsoft.com/latam/technet/video/recursos-anteriores.aspx Availability and Scalability http://technet2.microsoft.com/windowsserver2008/en/servermanager/availabilityand scalability.mspx Network Load Balancing Deployment Guide http://technet2.microsoft.com/windowsserver2008/en/library/6e3fc3a6-ef42-41cf- afed-602a60f562001033.mspx?mfr=true Overview of Network Load Balancing http://technet2.microsoft.com/windowsserver2008/en/library/11dfa41c-f49e-4ee5- 8664-8b81f6fb8af31033.mspx?mfr=true Resources for Network Load Balancing http://technet2.microsoft.com/windowsserver/en/library/cd6dd855-c25a-42e9-a0b1- 861989aeac741033.mspx?mfr=true Identifying Applications That Benefit from NLB http://technet2.microsoft.com/windowsserver/en/library/1d361167-aa15-40e4-a5d2- bfa9029679e21033.mspx?mfr=true 14
