1 URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING

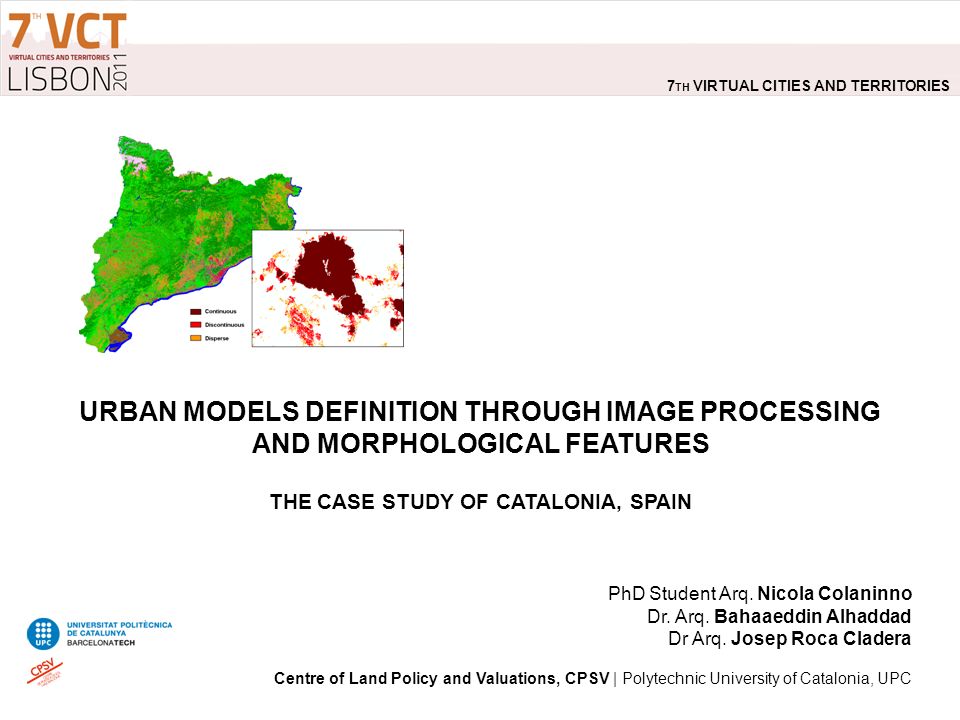

7TH VIRTUAL CITIES AND TERRITORIES URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES THE CASE STUDY OF CATALONIA, SPAIN PhD Student Arq. Nicola Colaninno Dr. Arq. Bahaaeddin Alhaddad Dr Arq. Josep Roca Cladera Centre of Land Policy and Valuations, CPSV | Polytechnic University of Catalonia, UPC

2 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

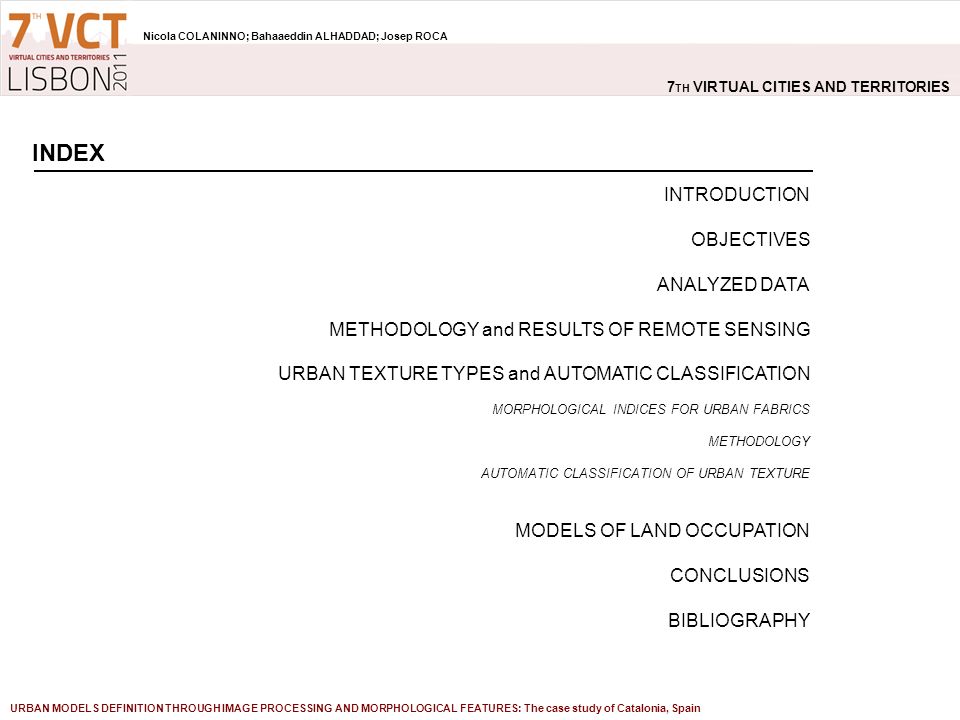

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA INDEX INTRODUCTION OBJECTIVES ANALYZED DATA METHODOLOGY and RESULTS OF REMOTE SENSING URBAN TEXTURE TYPES and AUTOMATIC CLASSIFICATION MORPHOLOGICAL INDICES FOR URBAN FABRICS METHODOLOGY AUTOMATIC CLASSIFICATION OF URBAN TEXTURE MODELS OF LAND OCCUPATION CONCLUSIONS BIBLIOGRAPHY URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 2

3 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

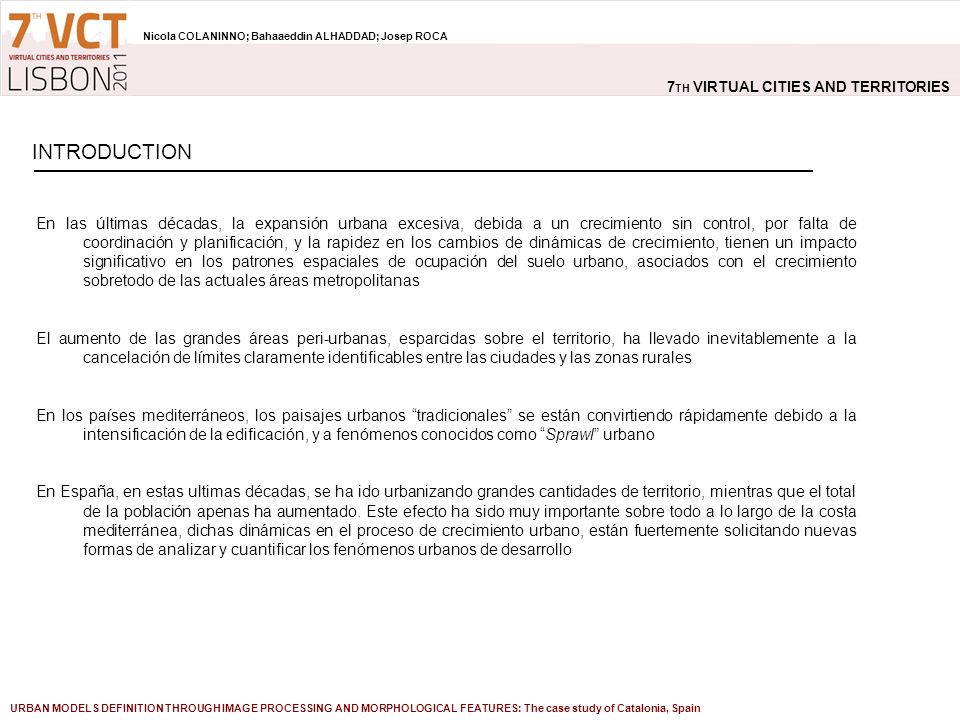

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA INTRODUCTION En las últimas décadas, la expansión urbana excesiva, debida a un crecimiento sin control, por falta de coordinación y planificación, y la rapidez en los cambios de dinámicas de crecimiento, tienen un impacto significativo en los patrones espaciales de ocupación del suelo urbano, asociados con el crecimiento sobretodo de las actuales áreas metropolitanas El aumento de las grandes áreas peri-urbanas, esparcidas sobre el territorio, ha llevado inevitablemente a la cancelación de límites claramente identificables entre las ciudades y las zonas rurales En los países mediterráneos, los paisajes urbanos “tradicionales” se están convirtiendo rápidamente debido a la intensificación de la edificación, y a fenómenos conocidos como “Sprawl” urbano En España, en estas ultimas décadas, se ha ido urbanizando grandes cantidades de territorio, mientras que el total de la población apenas ha aumentado. Este efecto ha sido muy importante sobre todo a lo largo de la costa mediterránea, dichas dinámicas en el proceso de crecimiento urbano, están fuertemente solicitando nuevas formas de analizar y cuantificar los fenómenos urbanos de desarrollo URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain

4 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

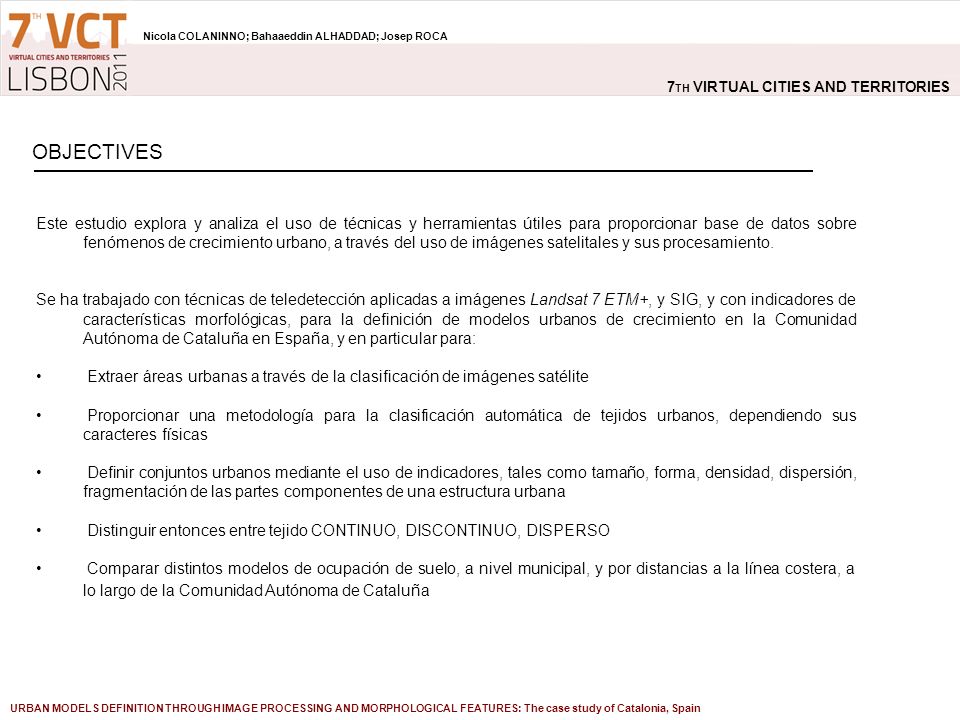

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA OBJECTIVES Este estudio explora y analiza el uso de técnicas y herramientas útiles para proporcionar base de datos sobre fenómenos de crecimiento urbano, a través del uso de imágenes satelitales y sus procesamiento. Se ha trabajado con técnicas de teledetección aplicadas a imágenes Landsat 7 ETM+, y SIG, y con indicadores de características morfológicas, para la definición de modelos urbanos de crecimiento en la Comunidad Autónoma de Cataluña en España, y en particular para: Extraer áreas urbanas a través de la clasificación de imágenes satélite Proporcionar una metodología para la clasificación automática de tejidos urbanos, dependiendo sus caracteres físicas Definir conjuntos urbanos mediante el uso de indicadores, tales como tamaño, forma, densidad, dispersión, fragmentación de las partes componentes de una estructura urbana Distinguir entonces entre tejido CONTINUO, DISCONTINUO, DISPERSO Comparar distintos modelos de ocupación de suelo, a nivel municipal, y por distancias a la línea costera, a lo largo de la Comunidad Autónoma de Cataluña URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 4

5 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

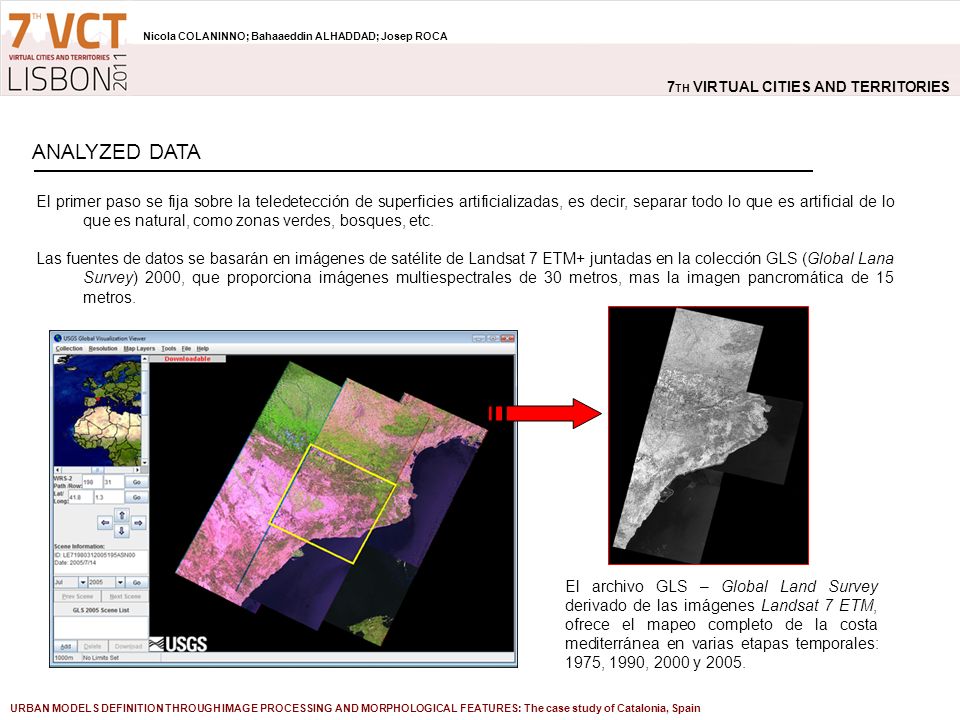

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA ANALYZED DATA El primer paso se fija sobre la teledetección de superficies artificializadas, es decir, separar todo lo que es artificial de lo que es natural, como zonas verdes, bosques, etc. Las fuentes de datos se basarán en imágenes de satélite de Landsat 7 ETM+ juntadas en la colección GLS (Global Lana Survey) 2000, que proporciona imágenes multiespectrales de 30 metros, mas la imagen pancromática de 15 metros. El archivo GLS – Global Land Survey derivado de las imágenes Landsat 7 ETM, ofrece el mapeo completo de la costa mediterránea en varias etapas temporales: 1975, 1990, 2000 y 2005. URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 5

6 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

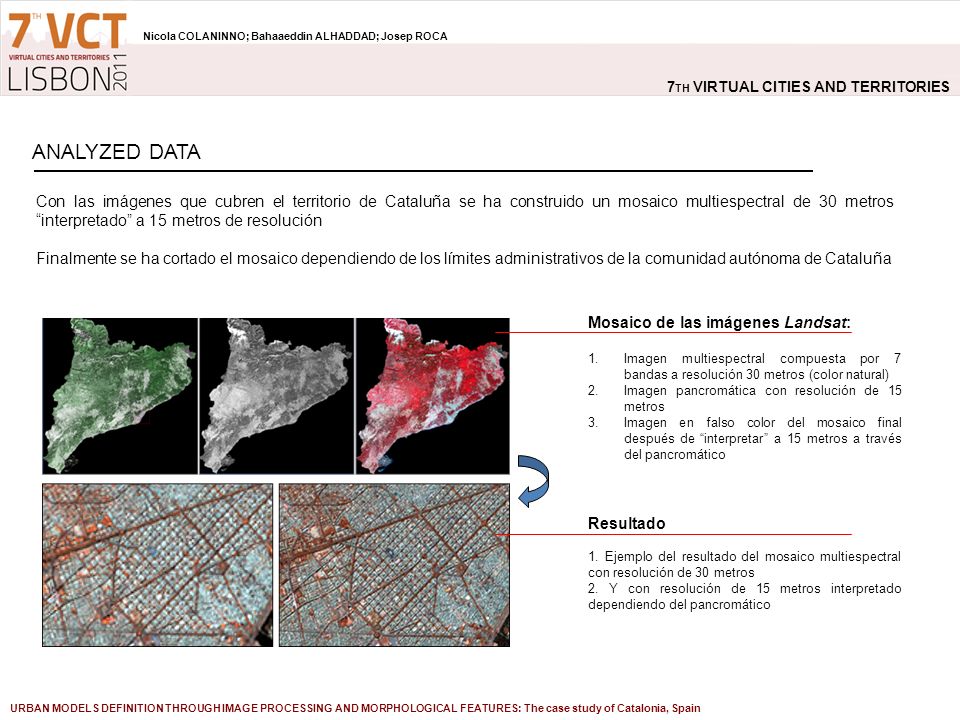

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA ANALYZED DATA Con las imágenes que cubren el territorio de Cataluña se ha construido un mosaico multiespectral de 30 metros “interpretado” a 15 metros de resolución Finalmente se ha cortado el mosaico dependiendo de los límites administrativos de la comunidad autónoma de Cataluña Mosaico de las imágenes Landsat: Imagen multiespectral compuesta por 7 bandas a resolución 30 metros (color natural) Imagen pancromática con resolución de 15 metros Imagen en falso color del mosaico final después de “interpretar” a 15 metros a través del pancromático Resultado 1. Ejemplo del resultado del mosaico multiespectral con resolución de 30 metros 2. Y con resolución de 15 metros interpretado dependiendo del pancromático URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 6

7 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

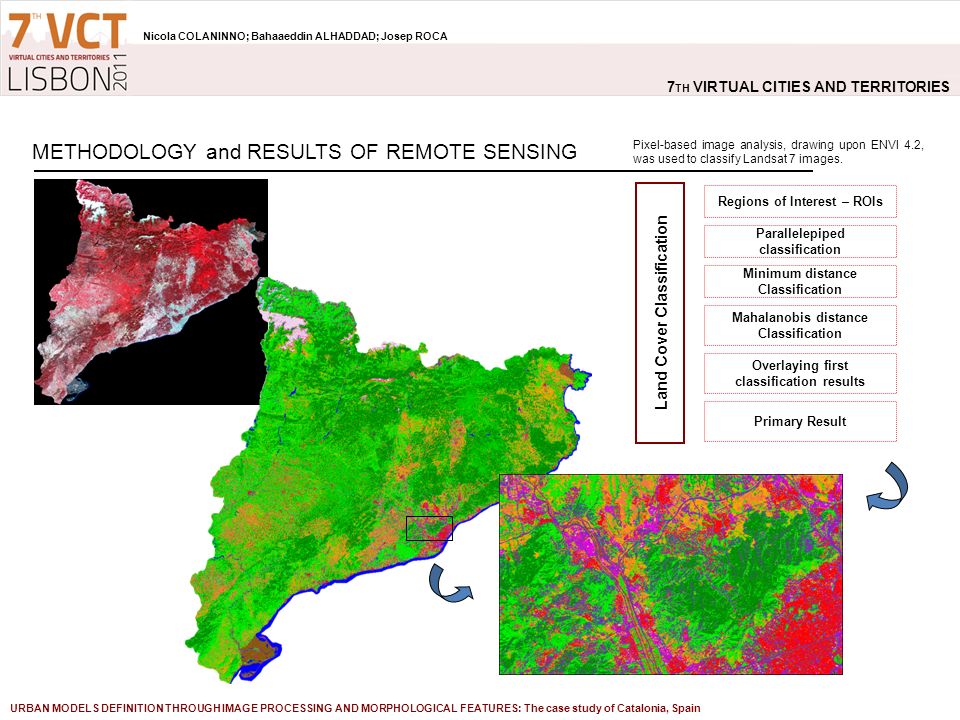

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA METHODOLOGY and RESULTS OF REMOTE SENSING Pixel-based image analysis, drawing upon ENVI 4.2, was used to classify Landsat 7 images. Land Cover Classification Regions of Interest – ROIs Parallelepiped classification Minimum distance Classification Mahalanobis distance Classification Overlaying first classification results Primary Result URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 7

8 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

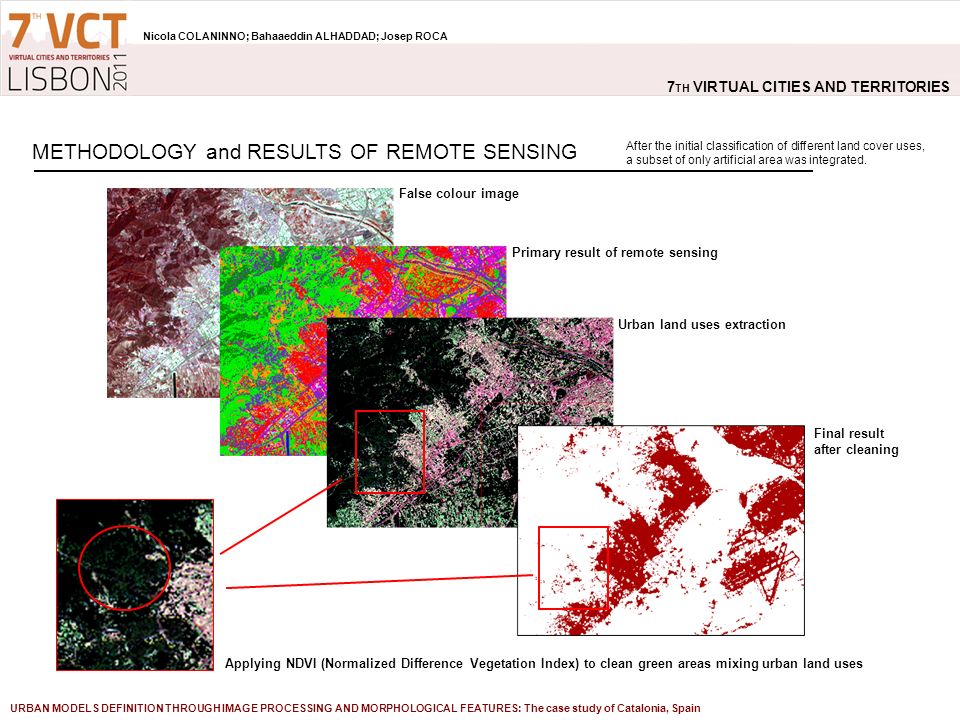

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA METHODOLOGY and RESULTS OF REMOTE SENSING After the initial classification of different land cover uses, a subset of only artificial area was integrated. False colour image Primary result of remote sensing Urban land uses extraction Final result after cleaning Applying NDVI (Normalized Difference Vegetation Index) to clean green areas mixing urban land uses URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 8

9 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

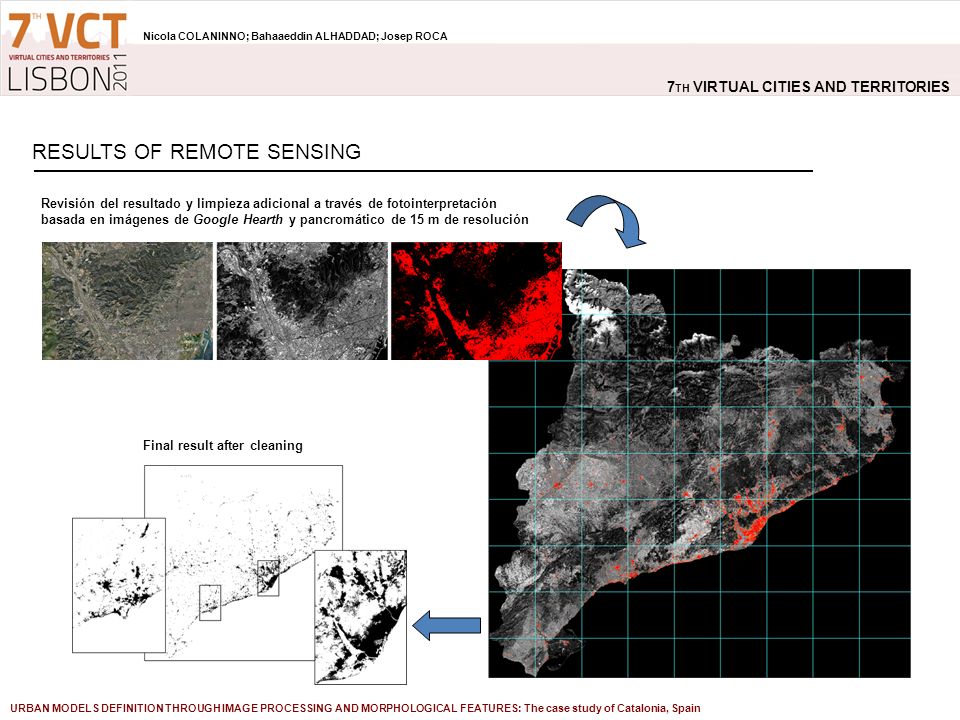

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA RESULTS OF REMOTE SENSING Revisión del resultado y limpieza adicional a través de fotointerpretación basada en imágenes de Google Hearth y pancromático de 15 m de resolución Final result after cleaning URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 9

10 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

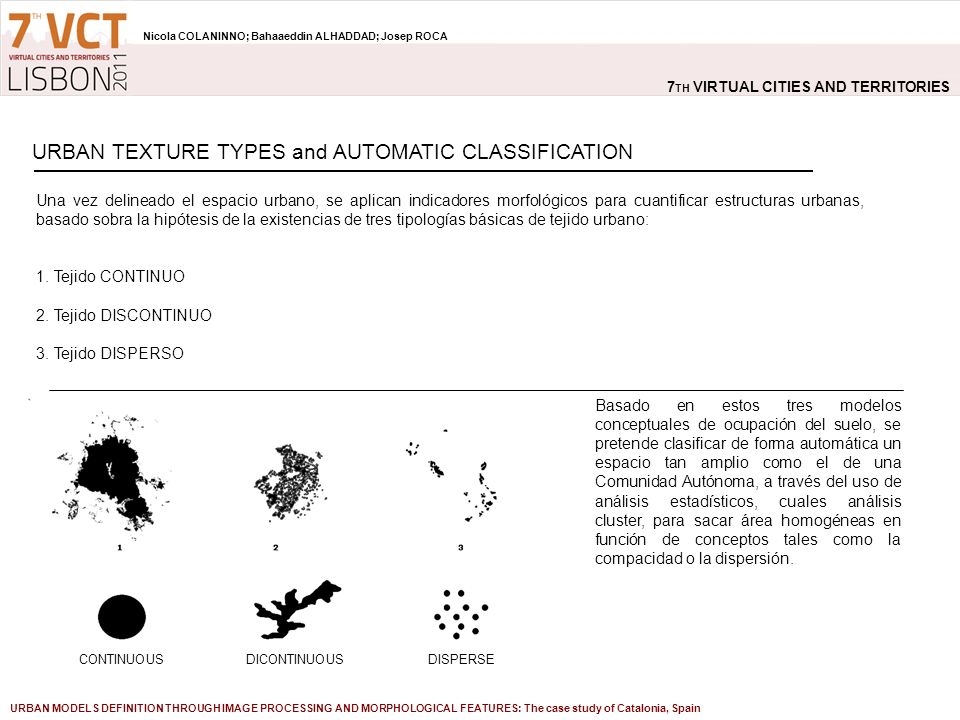

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA URBAN TEXTURE TYPES and AUTOMATIC CLASSIFICATION Una vez delineado el espacio urbano, se aplican indicadores morfológicos para cuantificar estructuras urbanas, basado sobra la hipótesis de la existencias de tres tipologías básicas de tejido urbano: 1. Tejido CONTINUO 2. Tejido DISCONTINUO 3. Tejido DISPERSO CONTINUOUS DICONTINUOUS DISPERSE Basado en estos tres modelos conceptuales de ocupación del suelo, se pretende clasificar de forma automática un espacio tan amplio como el de una Comunidad Autónoma, a través del uso de análisis estadísticos, cuales análisis cluster, para sacar área homogéneas en función de conceptos tales como la compacidad o la dispersión. URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 10

11 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

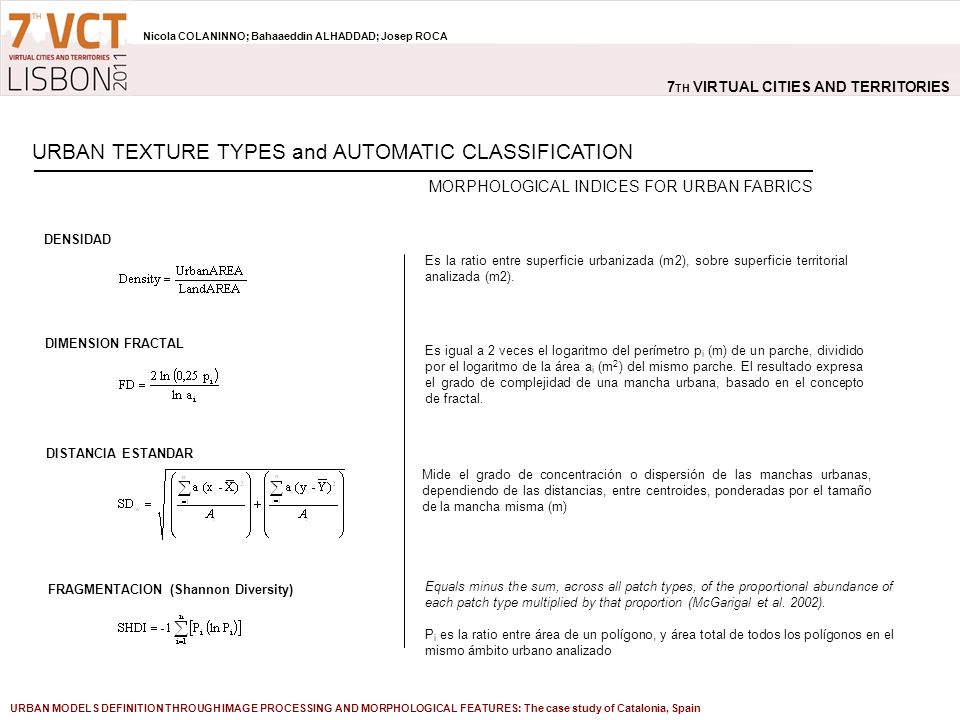

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA URBAN TEXTURE TYPES and AUTOMATIC CLASSIFICATION MORPHOLOGICAL INDICES FOR URBAN FABRICS DENSIDAD Es la ratio entre superficie urbanizada (m2), sobre superficie territorial analizada (m2). DIMENSION FRACTAL Es igual a 2 veces el logaritmo del perímetro pi (m) de un parche, dividido por el logaritmo de la área ai (m2) del mismo parche. El resultado expresa el grado de complejidad de una mancha urbana, basado en el concepto de fractal. DISTANCIA ESTANDAR Mide el grado de concentración o dispersión de las manchas urbanas, dependiendo de las distancias, entre centroides, ponderadas por el tamaño de la mancha misma (m) FRAGMENTACION (Shannon Diversity) Equals minus the sum, across all patch types, of the proportional abundance of each patch type multiplied by that proportion (McGarigal et al. 2002). Pi es la ratio entre área de un polígono, y área total de todos los polígonos en el mismo ámbito urbano analizado URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 11

12 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

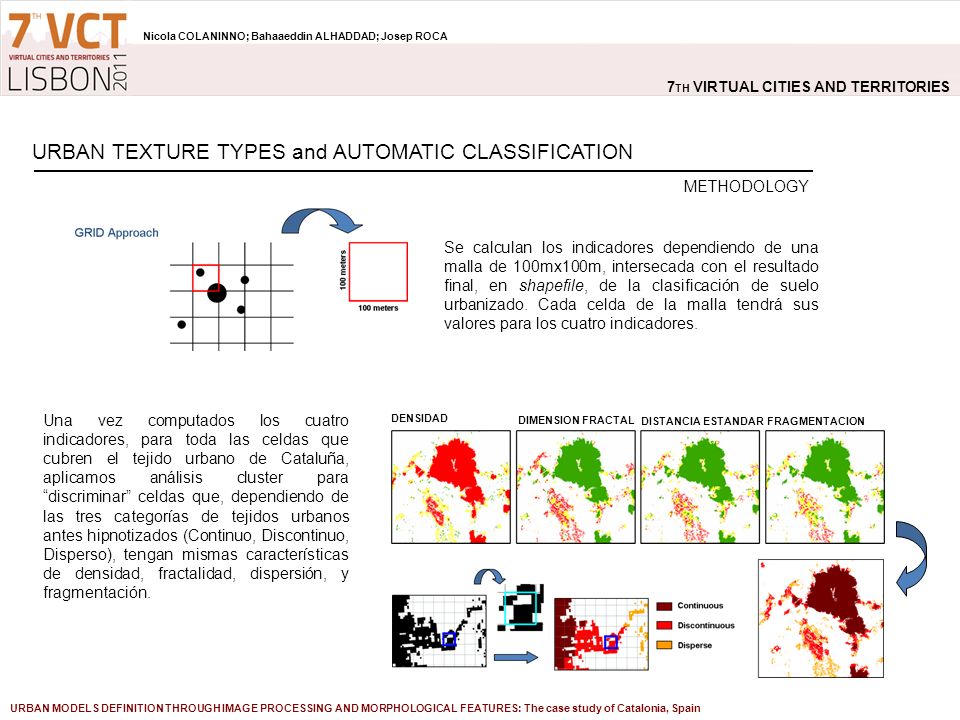

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA URBAN TEXTURE TYPES and AUTOMATIC CLASSIFICATION METHODOLOGY Se calculan los indicadores dependiendo de una malla de 100mx100m, intersecada con el resultado final, en shapefile, de la clasificación de suelo urbanizado. Cada celda de la malla tendrá sus valores para los cuatro indicadores. Una vez computados los cuatro indicadores, para toda las celdas que cubren el tejido urbano de Cataluña, aplicamos análisis cluster para “discriminar” celdas que, dependiendo de las tres categorías de tejidos urbanos antes hipnotizados (Continuo, Discontinuo, Disperso), tengan mismas características de densidad, fractalidad, dispersión, y fragmentación. DENSIDAD DIMENSION FRACTAL FRAGMENTACION DISTANCIA ESTANDAR URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 12

13 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

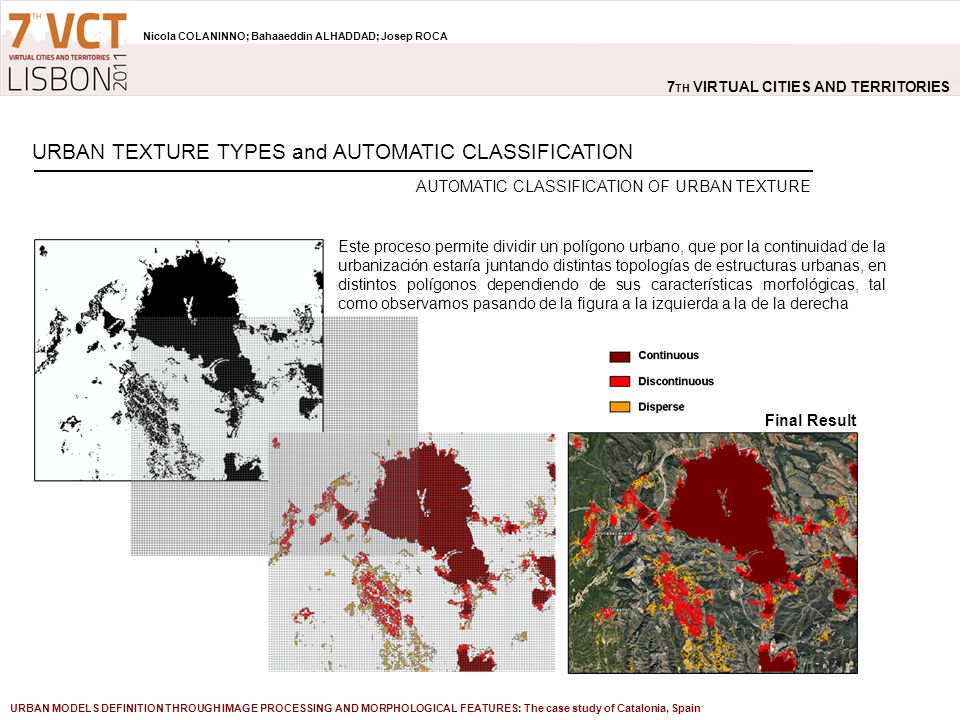

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA URBAN TEXTURE TYPES and AUTOMATIC CLASSIFICATION AUTOMATIC CLASSIFICATION OF URBAN TEXTURE Este proceso permite dividir un polígono urbano, que por la continuidad de la urbanización estaría juntando distintas topologías de estructuras urbanas, en distintos polígonos dependiendo de sus características morfológicas, tal como observamos pasando de la figura a la izquierda a la de la derecha Final Result URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 13

14 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

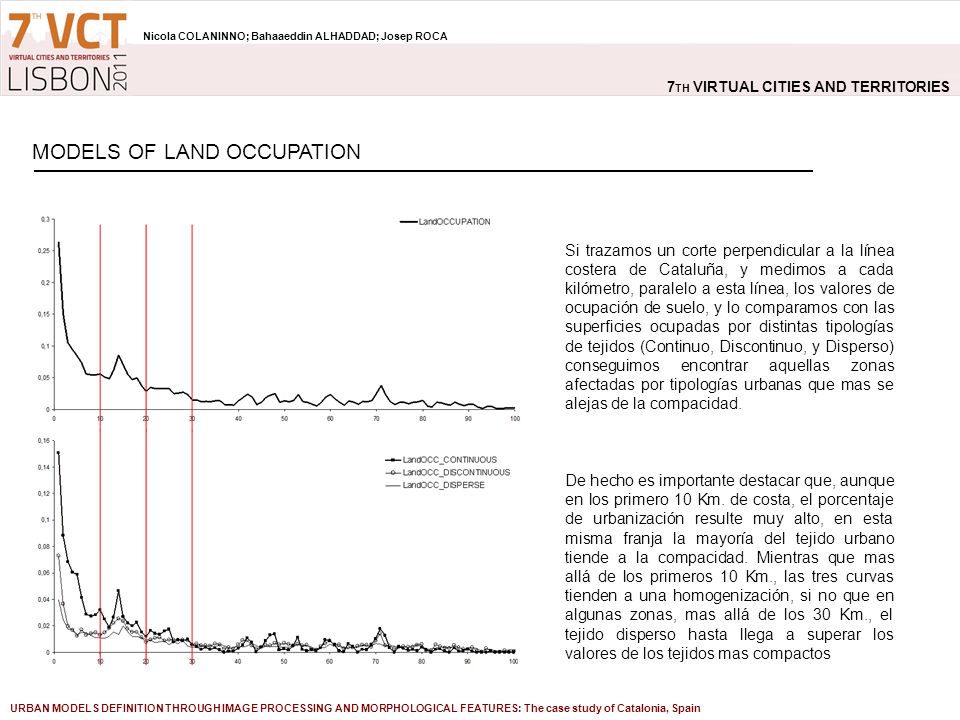

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA MODELS OF LAND OCCUPATION Si trazamos un corte perpendicular a la línea costera de Cataluña, y medimos a cada kilómetro, paralelo a esta línea, los valores de ocupación de suelo, y lo comparamos con las superficies ocupadas por distintas tipologías de tejidos (Continuo, Discontinuo, y Disperso) conseguimos encontrar aquellas zonas afectadas por tipologías urbanas que mas se alejas de la compacidad. De hecho es importante destacar que, aunque en los primero 10 Km. de costa, el porcentaje de urbanización resulte muy alto, en esta misma franja la mayoría del tejido urbano tiende a la compacidad. Mientras que mas allá de los primeros 10 Km., las tres curvas tienden a una homogenización, si no que en algunas zonas, mas allá de los 30 Km., el tejido disperso hasta llega a superar los valores de los tejidos mas compactos URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 14

15 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

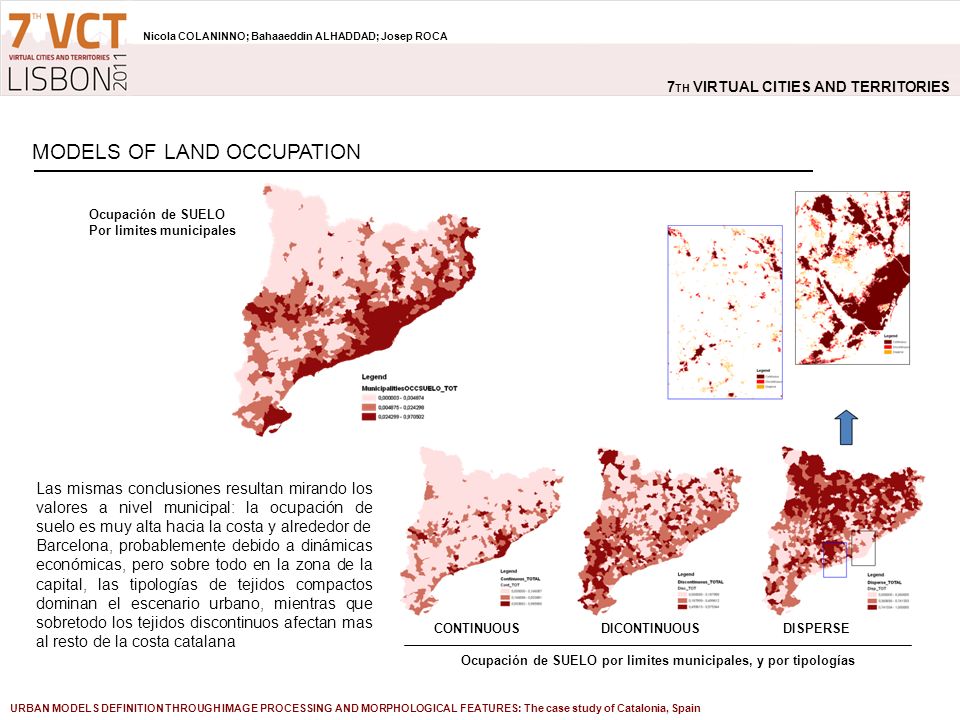

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA MODELS OF LAND OCCUPATION Ocupación de SUELO Por limites municipales Las mismas conclusiones resultan mirando los valores a nivel municipal: la ocupación de suelo es muy alta hacia la costa y alrededor de Barcelona, probablemente debido a dinámicas económicas, pero sobre todo en la zona de la capital, las tipologías de tejidos compactos dominan el escenario urbano, mientras que sobretodo los tejidos discontinuos afectan mas al resto de la costa catalana CONTINUOUS DICONTINUOUS DISPERSE Ocupación de SUELO por limites municipales, y por tipologías URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 15

16 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

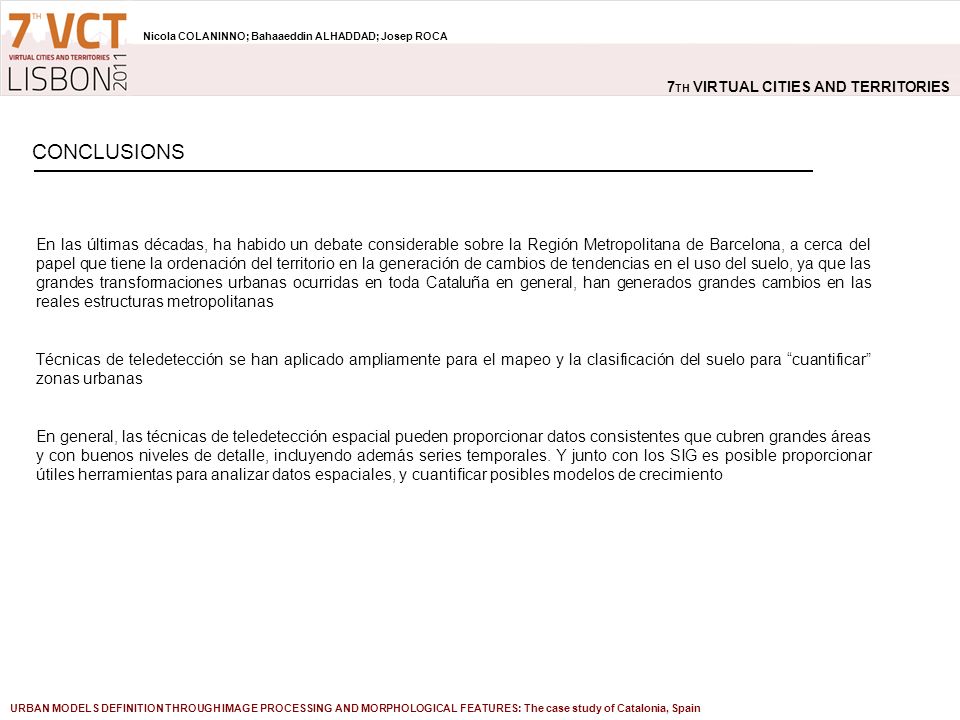

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA CONCLUSIONS En las últimas décadas, ha habido un debate considerable sobre la Región Metropolitana de Barcelona, a cerca del papel que tiene la ordenación del territorio en la generación de cambios de tendencias en el uso del suelo, ya que las grandes transformaciones urbanas ocurridas en toda Cataluña en general, han generados grandes cambios en las reales estructuras metropolitanas Técnicas de teledetección se han aplicado ampliamente para el mapeo y la clasificación del suelo para “cuantificar” zonas urbanas En general, las técnicas de teledetección espacial pueden proporcionar datos consistentes que cubren grandes áreas y con buenos niveles de detalle, incluyendo además series temporales. Y junto con los SIG es posible proporcionar útiles herramientas para analizar datos espaciales, y cuantificar posibles modelos de crecimiento URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 16

17 Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA

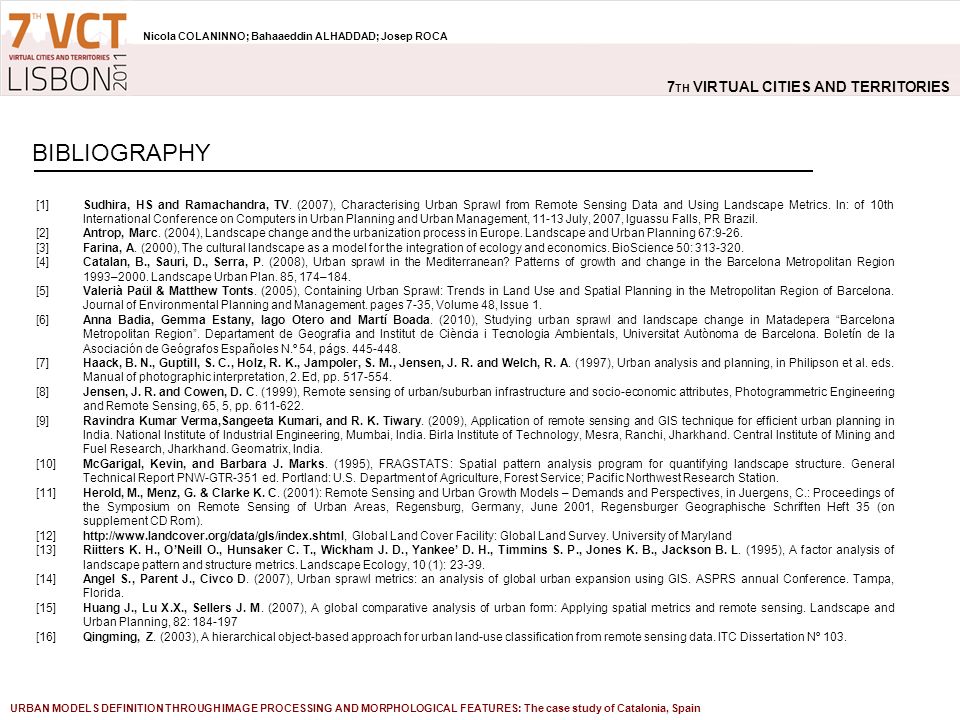

7TH VIRTUAL CITIES AND TERRITORIES Nicola COLANINNO; Bahaaeddin ALHADDAD; Josep ROCA BIBLIOGRAPHY [1] Sudhira, HS and Ramachandra, TV. (2007), Characterising Urban Sprawl from Remote Sensing Data and Using Landscape Metrics. In: of 10th International Conference on Computers in Urban Planning and Urban Management, July, 2007, Iguassu Falls, PR Brazil. [2] Antrop, Marc. (2004), Landscape change and the urbanization process in Europe. Landscape and Urban Planning 67:9-26. [3] Farina, A. (2000), The cultural landscape as a model for the integration of ecology and economics. BioScience 50: [4] Catalan, B., Sauri, D., Serra, P. (2008), Urban sprawl in the Mediterranean? Patterns of growth and change in the Barcelona Metropolitan Region 1993–2000. Landscape Urban Plan. 85, 174–184. [5] Valerià Paül & Matthew Tonts. (2005), Containing Urban Sprawl: Trends in Land Use and Spatial Planning in the Metropolitan Region of Barcelona. Journal of Environmental Planning and Management. pages 7-35, Volume 48, Issue 1. [6] Anna Badia, Gemma Estany, Iago Otero and Martí Boada. (2010), Studying urban sprawl and landscape change in Matadepera “Barcelona Metropolitan Region”. Departament de Geografia and Institut de Ciència i Tecnologia Ambientals, Universitat Autònoma de Barcelona. Boletín de la Asociación de Geógrafos Españoles N.º 54, págs [7] Haack, B. N., Guptill, S. C., Holz, R. K., Jampoler, S. M., Jensen, J. R. and Welch, R. A. (1997), Urban analysis and planning, in Philipson et al. eds. Manual of photographic interpretation, 2. Ed, pp [8] Jensen, J. R. and Cowen, D. C. (1999), Remote sensing of urban/suburban infrastructure and socio-economic attributes, Photogrammetric Engineering and Remote Sensing, 65, 5, pp [9] Ravindra Kumar Verma,Sangeeta Kumari, and R. K. Tiwary. (2009), Application of remote sensing and GIS technique for efficient urban planning in India. National Institute of Industrial Engineering, Mumbai, India. Birla Institute of Technology, Mesra, Ranchi, Jharkhand. Central Institute of Mining and Fuel Research, Jharkhand. Geomatrix, India. [10] McGarigal, Kevin, and Barbara J. Marks. (1995), FRAGSTATS: Spatial pattern analysis program for quantifying landscape structure. General Technical Report PNW-GTR-351 ed. Portland: U.S. Department of Agriculture, Forest Service; Pacific Northwest Research Station. [11] Herold, M., Menz, G. & Clarke K. C. (2001): Remote Sensing and Urban Growth Models – Demands and Perspectives, in Juergens, C.: Proceedings of the Symposium on Remote Sensing of Urban Areas, Regensburg, Germany, June 2001, Regensburger Geographische Schriften Heft 35 (on supplement CD Rom). [12] Global Land Cover Facility: Global Land Survey. University of Maryland [13] Riitters K. H., O’Neill O., Hunsaker C. T., Wickham J. D., Yankee’ D. H., Timmins S. P., Jones K. B., Jackson B. L. (1995), A factor analysis of landscape pattern and structure metrics. Landscape Ecology, 10 (1): [14] Angel S., Parent J., Civco D. (2007), Urban sprawl metrics: an analysis of global urban expansion using GIS. ASPRS annual Conference. Tampa, Florida. [15] Huang J., Lu X.X., Sellers J. M. (2007), A global comparative analysis of urban form: Applying spatial metrics and remote sensing. Landscape and Urban Planning, 82: [16] Qingming, Z. (2003), A hierarchical object-based approach for urban land-use classification from remote sensing data. ITC Dissertation Nº 103. URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 17

18 THANK YOU FOR YOUR ATTENTION

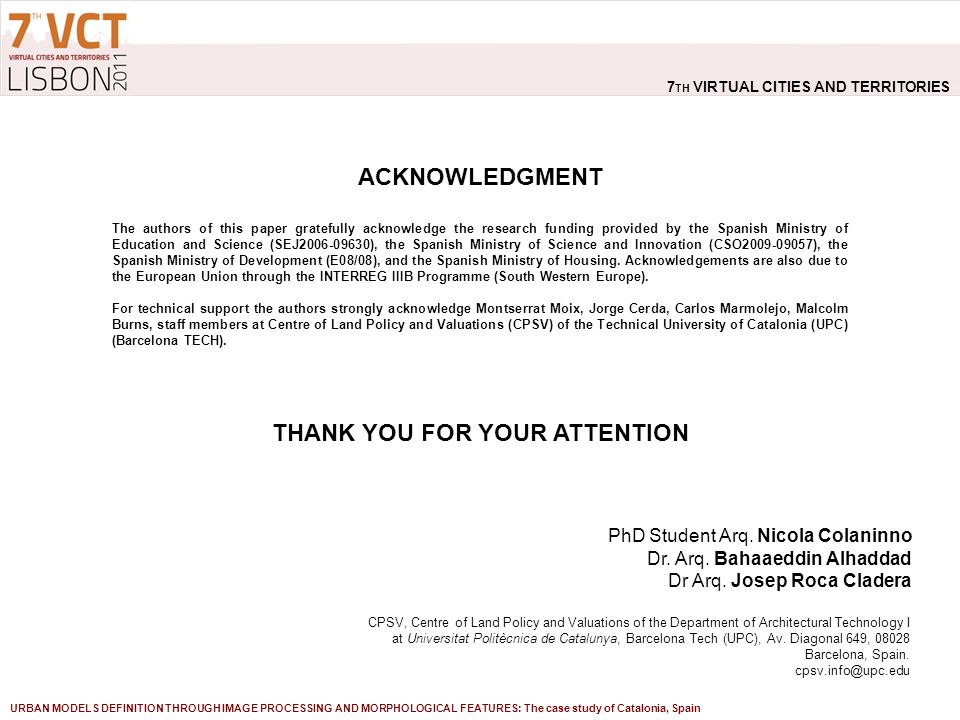

7TH VIRTUAL CITIES AND TERRITORIES ACKNOWLEDGMENT The authors of this paper gratefully acknowledge the research funding provided by the Spanish Ministry of Education and Science (SEJ ), the Spanish Ministry of Science and Innovation (CSO ), the Spanish Ministry of Development (E08/08), and the Spanish Ministry of Housing. Acknowledgements are also due to the European Union through the INTERREG IIIB Programme (South Western Europe). For technical support the authors strongly acknowledge Montserrat Moix, Jorge Cerda, Carlos Marmolejo, Malcolm Burns, staff members at Centre of Land Policy and Valuations (CPSV) of the Technical University of Catalonia (UPC) (Barcelona TECH). THANK YOU FOR YOUR ATTENTION PhD Student Arq. Nicola Colaninno Dr. Arq. Bahaaeddin Alhaddad Dr Arq. Josep Roca Cladera CPSV, Centre of Land Policy and Valuations of the Department of Architectural Technology I at Universitat Politècnica de Catalunya, Barcelona Tech (UPC), Av. Diagonal 649, Barcelona, Spain. URBAN MODELS DEFINITION THROUGH IMAGE PROCESSING AND MORPHOLOGICAL FEATURES: The case study of Catalonia, Spain 18
