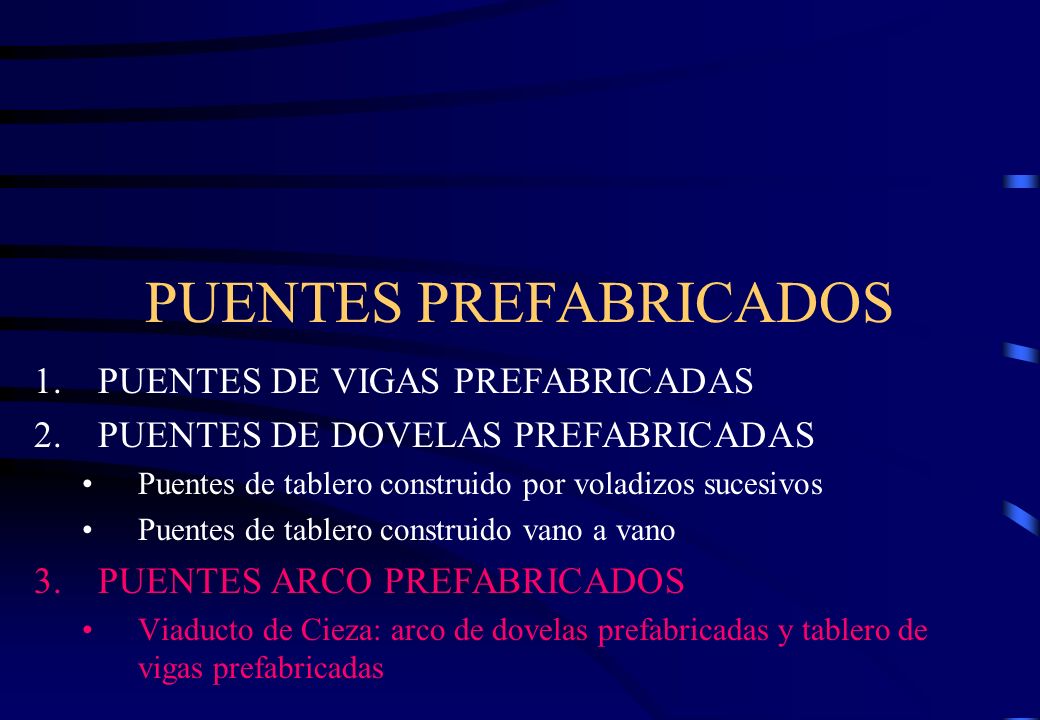

1 PUENTES PREFABRICADOS 1.PUENTES DE VIGAS PREFABRICADAS 2.PUENTES DE DOVELAS PREFABRICADAS Puentes de tablero construido por voladizos sucesivos Puentes de tablero construido vano a vano 3.PUENTES ARCO PREFABRICADOS Viaducto de Cieza: arco de dovelas prefabricadas y tablero de vigas prefabricadas

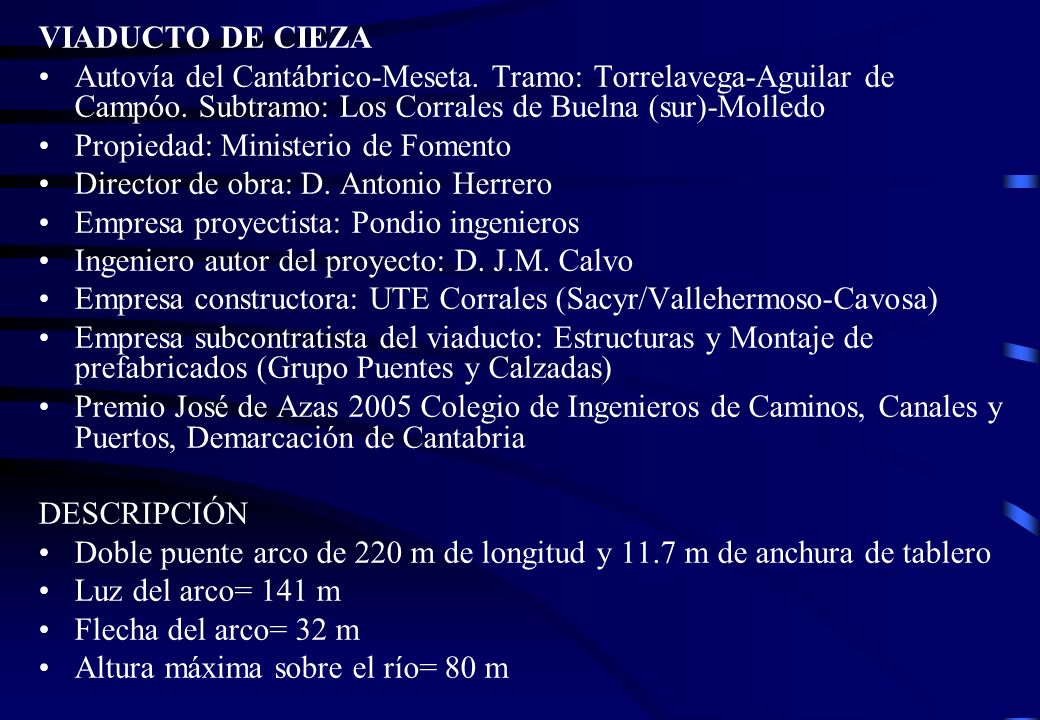

2 VIADUCTO DE CIEZA Autovía del Cantábrico-Meseta. Tramo: Torrelavega-Aguilar de Campóo. Subtramo: Los Corrales de Buelna (sur)-Molledo Propiedad: Ministerio de Fomento Director de obra: D. Antonio Herrero Empresa proyectista: Pondio ingenieros Ingeniero autor del proyecto: D. J.M. Calvo Empresa constructora: UTE Corrales (Sacyr/Vallehermoso-Cavosa) Empresa subcontratista del viaducto: Estructuras y Montaje de prefabricados (Grupo Puentes y Calzadas) Premio José de Azas 2005 Colegio de Ingenieros de Caminos, Canales y Puertos, Demarcación de Cantabria DESCRIPCIÓN Doble puente arco de 220 m de longitud y 11.7 m de anchura de tablero Luz del arco= 141 m Flecha del arco= 32 m Altura máxima sobre el río= 80 m

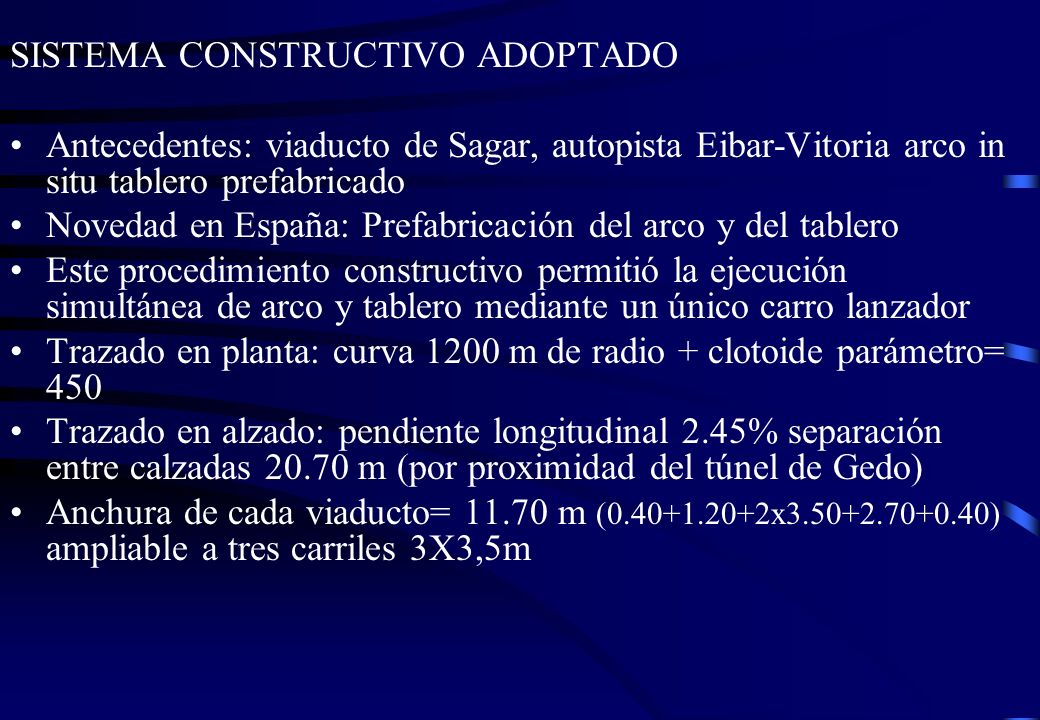

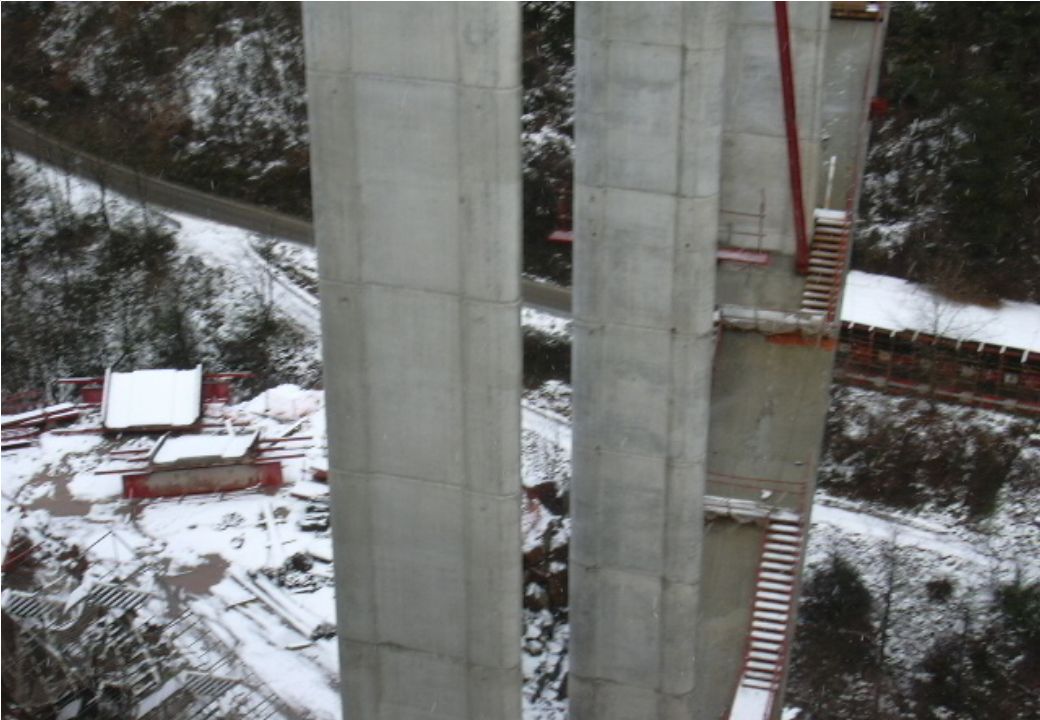

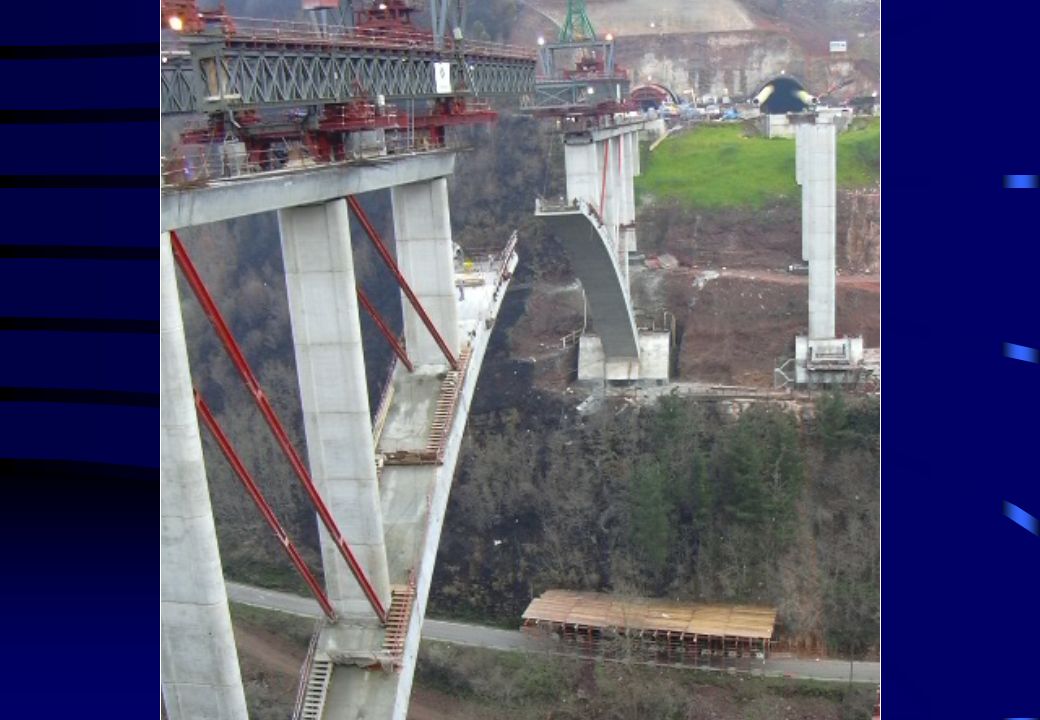

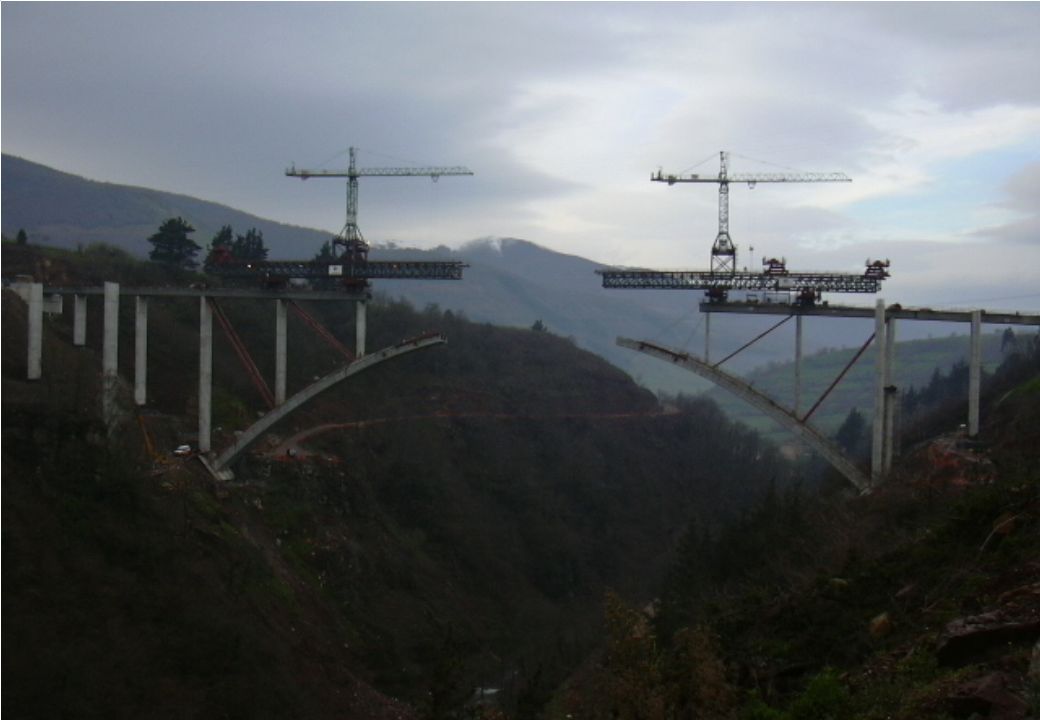

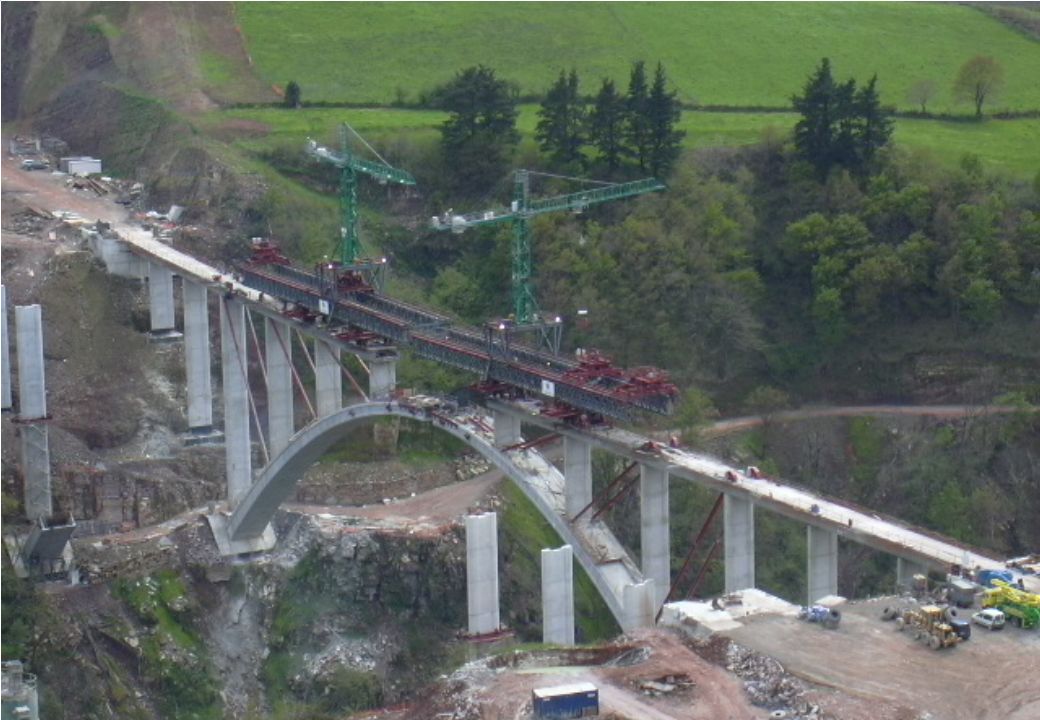

3 SISTEMA CONSTRUCTIVO ADOPTADO Antecedentes: viaducto de Sagar, autopista Eibar-Vitoria arco in situ tablero prefabricado Novedad en España: Prefabricación del arco y del tablero Este procedimiento constructivo permitió la ejecución simultánea de arco y tablero mediante un único carro lanzador Trazado en planta: curva 1200 m de radio + clotoide parámetro= 450 Trazado en alzado: pendiente longitudinal 2.45% separación entre calzadas m (por proximidad del túnel de Gedo) Anchura de cada viaducto= m ( x ) ampliable a tres carriles 3X3,5m

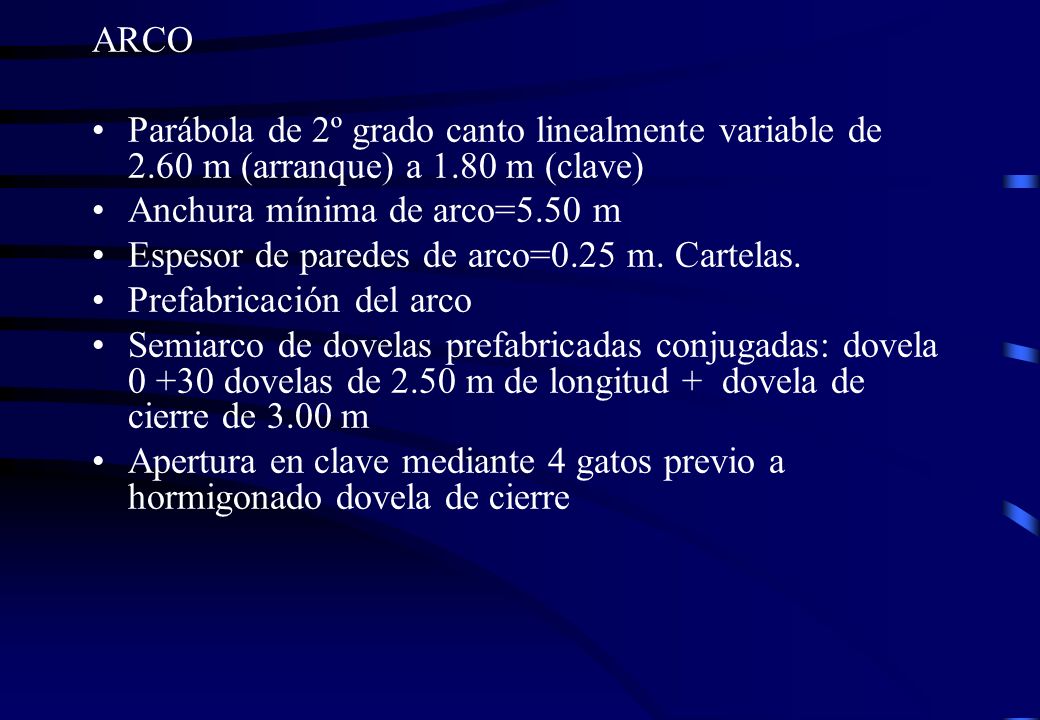

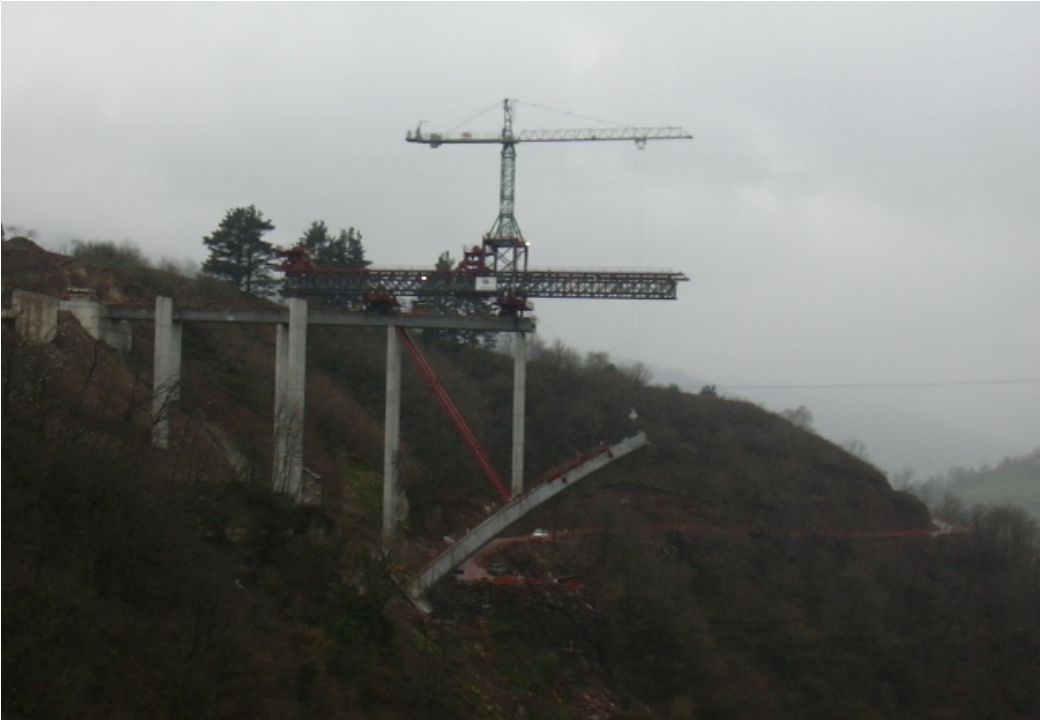

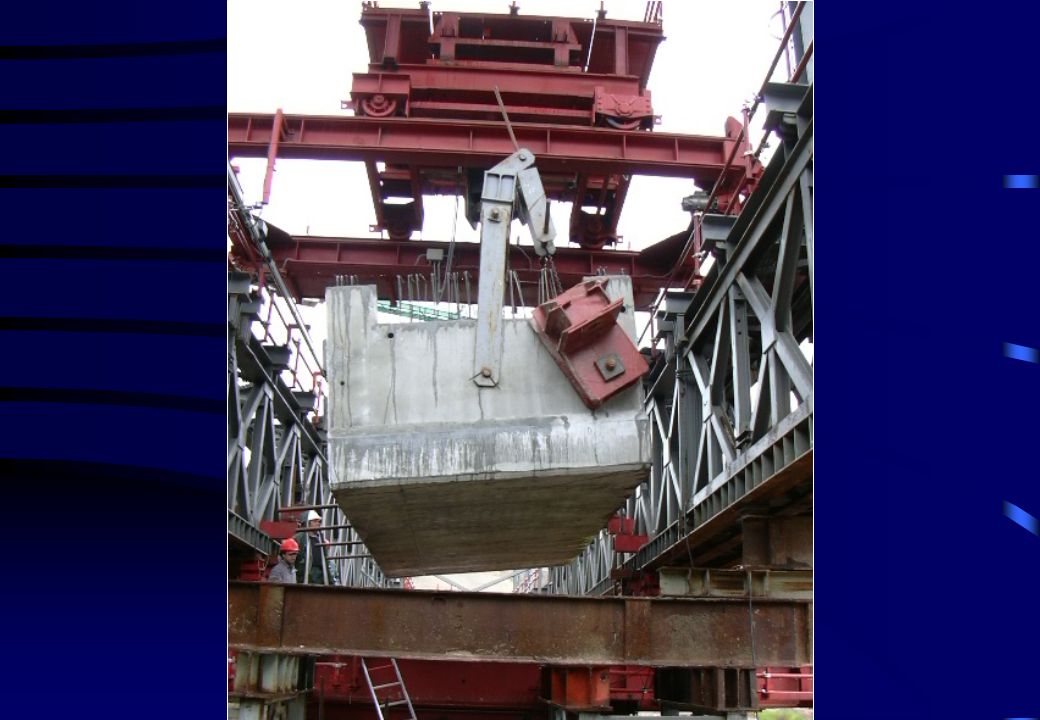

4 ARCO Parábola de 2º grado canto linealmente variable de 2.60 m (arranque) a 1.80 m (clave) Anchura mínima de arco=5.50 m Espesor de paredes de arco=0.25 m. Cartelas. Prefabricación del arco Semiarco de dovelas prefabricadas conjugadas: dovela dovelas de 2.50 m de longitud + dovela de cierre de 3.00 m Apertura en clave mediante 4 gatos previo a hormigonado dovela de cierre

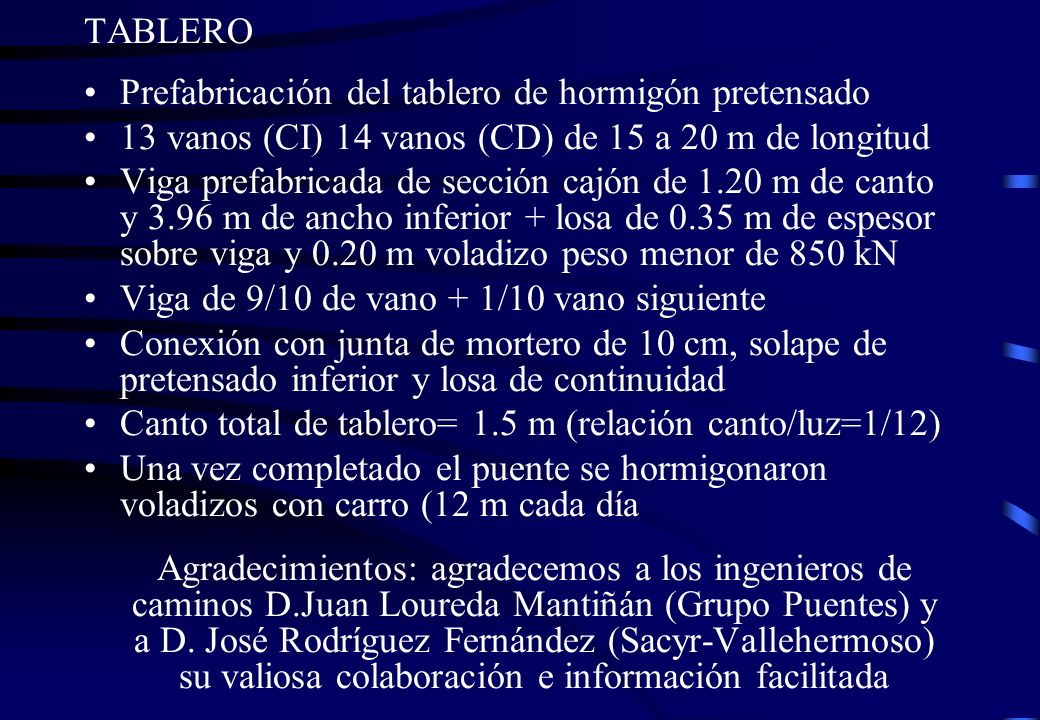

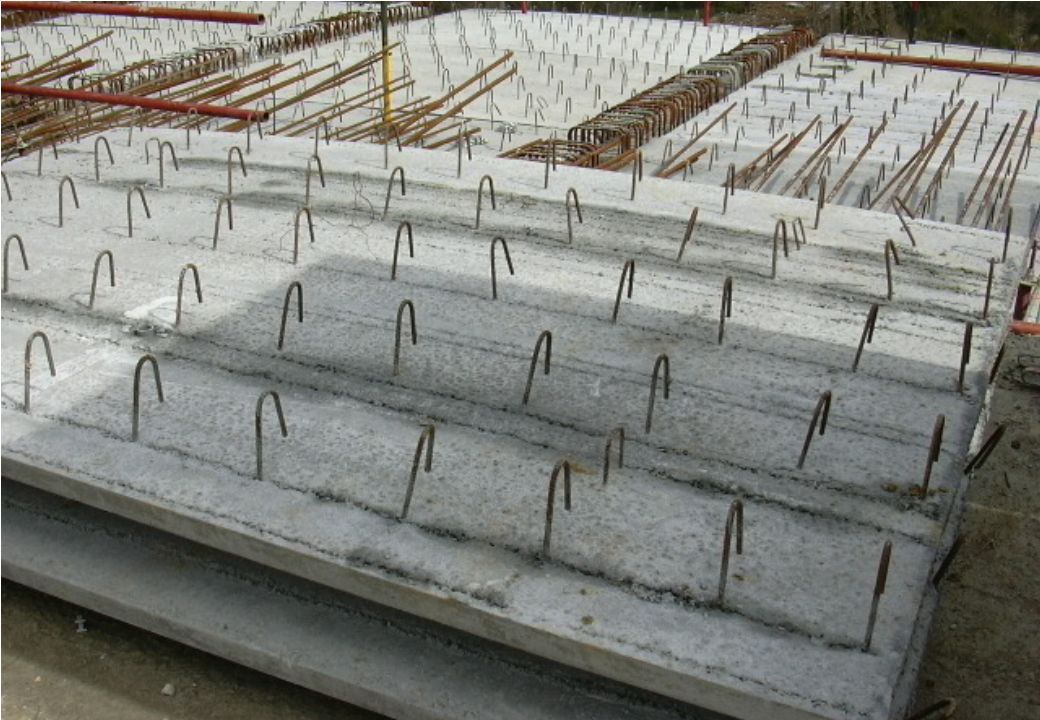

5 TABLERO Prefabricación del tablero de hormigón pretensado 13 vanos (CI) 14 vanos (CD) de 15 a 20 m de longitud Viga prefabricada de sección cajón de 1.20 m de canto y 3.96 m de ancho inferior + losa de 0.35 m de espesor sobre viga y 0.20 m voladizo peso menor de 850 kN Viga de 9/10 de vano + 1/10 vano siguiente Conexión con junta de mortero de 10 cm, solape de pretensado inferior y losa de continuidad Canto total de tablero= 1.5 m (relación canto/luz=1/12) Una vez completado el puente se hormigonaron voladizos con carro (12 m cada día Agradecimientos: agradecemos a los ingenieros de caminos D.Juan Loureda Mantiñán (Grupo Puentes) y a D. José Rodríguez Fernández (Sacyr-Vallehermoso) su valiosa colaboración e información facilitada
