VIDEOGRABACIÓN DIGITAL

Presentación del tema: "VIDEOGRABACIÓN DIGITAL"— Transcripción de la presentación:

1 VIDEOGRABACIÓN DIGITAL

2 Formatos Digitales de grabación en cinta
Betacam IMX (Sony) D-VHS (JVC) D1 (Sony) D2 (Ampex) D3 (NHK/Panasonic) D5 HD D9 (JVC) Digital Betacam(Sony) Digital 8 (Sony) DV HDV ProHD (JVC) Mini DV

3 Los formatos en el tiempo
D1 (1986) D2 (1988) D3 (1991) · DCT (1992) · D5 (1994) · Digital Betacam (1993) · DV (1995) · Digital – S (D9) (1995) · Betacam SX (1996)  HDVCAM (1996) · HDCAM (1997) · DVCPRO50 (1998) · D-VHS (1998) · Digital8 (1999) · DVCPRO HD (2000) · HDV (2003) · SR de HDCAM (2003) HDCAM SR (2007)

4 Grabación en Video disco
VCD (1993)  Movie CD (~1995) DVD / DVD-Video (1995)  Mini DVD (~1995)  CVD (1998)  SVCD (1998)  EVD (2003)  XDCAM (2003)  HVD (2004)  FVD (2005)  HD DVD (2006)  Disco Blue Ray (2006)

5 Estado Sólido DVCPRO P2 (2004) AVC-Intra (2006) XDCAM EX (2007)
Digital tape less MOD (2005)  AVCHD (2006)  TOD (2007)

6 D1 Uso Producción de Alta Calidad / Broadcasting Grabación Digital por Componentes sin compresión Codificación Y, Cb, Cr CCIR 601 SDTV Audio PCM , Track de Timecode Soporte: Cinta de 19 mm (3/4") Tiempo de Grabación en D1: 94 minutos. Extremadamente caro Alta calidad en SDTV

7 D2 Uso Broadcasting Grabación Digital de Video Compuesto sin compresión SDTV Entradas y Salidas Analógicas y Digitales Soporte: Cinta de ¾” (3 Hs de duración) Velocidad de cinta: mm/s Time Code lineal "read before write" ("preread" ) Rápido FFW FRW (60X) Cuatro canales de audio PCM En digital: Multi generaciones sin pérdida

8 D3 Uso Broadcasting Diseñado por NHK y Panasonic
Grabación Digital de Video Compuesto sin compresión Muestreo a 4 Fsc ; 8 bits SDTV Cuatro canales de audio a 48 kHz, bit PCM Soporte: Cinta de ¾” (248 Min. de duración) Velocidad de cinta: mm/s Bitrate del formato : 143 Mbit/s lossless

9 D5 / D5HD Uso Broadcasting Grabación Digital por Componentes sin compresión SDTV y HDTV Cuatro canales a 48 kHz – 20 – bit, PCM u ocho canales a 48 kHz – 24 - bit PCM Bitrates: 269 a 323 Mbps En 2007 sale la versión D-5 2K, con resolución 4:4:4 con compresión JPEG-2000 wavelet

10 D9 (Digital-S) Uso Profesional Bitrate: 50Mbps, 4:2:2, 8-bit , Y: 13.5, R-Y/B-Y: 6.75 MHz Compression: 3.3:1 DCT intraframe Bitrate: 50 Mbps Soporte : Cinta de ½ “, Velocidad de cinta: mm/s Duración 124 min. Entradas Analógas I/O: Compuestas, Y/C, Y, R-Y, B-Y Dos canales de audio 16 bit 48 kHz PCM Canal de time code

11 D9

12 Betacam Digital Sistema Digital Broadcasting SDTV.
Video por Componentes Patrón de muestreo 4:2:2 Algoritmo de compresión: DCT intraframe Relación de compresión 2:1 Bitrate 90 Mb/s Profundidad de color: 10 bits Ancho de cinta 1/2“ Canales de audio 4 canales PCM Muestreo de audio 48 KHz / 20 bits Control Track y Código de Tiempos

13 MPEG IMX Uso Broadcasting Sistema Digital SD por componentes Patrón de muestreo 4:2:2 Algoritmo MPEG-2 interframe Ratio de compresión 3,3:1 / : / 6:1 Bitrate Mb/s / 40 Mb/s / 30Mb/s Ancho de cinta 1/2" / Professional Disc Canales de audio 8-4 canales PCM Muestreo de audio 48 KHz / bits

14 Mini DV Componentes Frecuencia de muestreo 4:2:0 Algoritmo DCT intraframe Ratio de compresión 5:1 Bitrate: 25 Mb/s Profundidad de color: 8 bits Soporte cinta: 1/4“ Ancho de pistas: 10 µm Canales de audio: 4 canales PCM Muestreo de audio: 48 KHz / 16 bit; 32 Khz / 12 bit

15 Digital 8 Estándar DV. Soporte: cinta de Video 8: 8 mm.
Compatible con 8mm y Hi8 Velocidad de cinta : 29mm/s Duración : Cinta 120 M, 60 min. en D8.

16 D-VHS Versión digital del VHS.
Formato MPEG2 28,4 Mbps en un VHS, capacidad 45 GB. Resoluciones: 720 líneas progresivo a 60 frames/s 1080 líneas interlazado a 60 frames/s 1080 líneas progresivo a 24 frames/s Audio: 8 canales de audio (formato 7.1) de 16 bit. Obsoleto

17 DVCAM Sistema Digital SDTV por componentes
Frecuencia de muestreo 4:2:0 (PAL) 4:1:1 NTSC) Algoritmo DCT intraframe Compresión: 5:1 Bitrate 25 b/s Profundidad de color: 8 bits Soporte cinta: 1/4"Professional Ancho de pistas: 15 µm Canales de audio 2 canales Audio PCM: 4 canales Muestreo de audio: 48 KHz / 16 bit; 32 KHz / 12 bit

18 DV Cam

19 DVCPRO Por componentes , SDTV Frecuencia de muestreo: 4:1:1 Algoritmo DCT intraframe Relación de compresión: 5:1 Bitrate: 25 Mb/s Profundidad de color: 8 bits Soporte cinta: 1/4“; tarjetas P2 Ancho de pistas: 18 µm Canales de audio: 2 canales PCM Muestreo de audio: 48 KHz / 16 bit

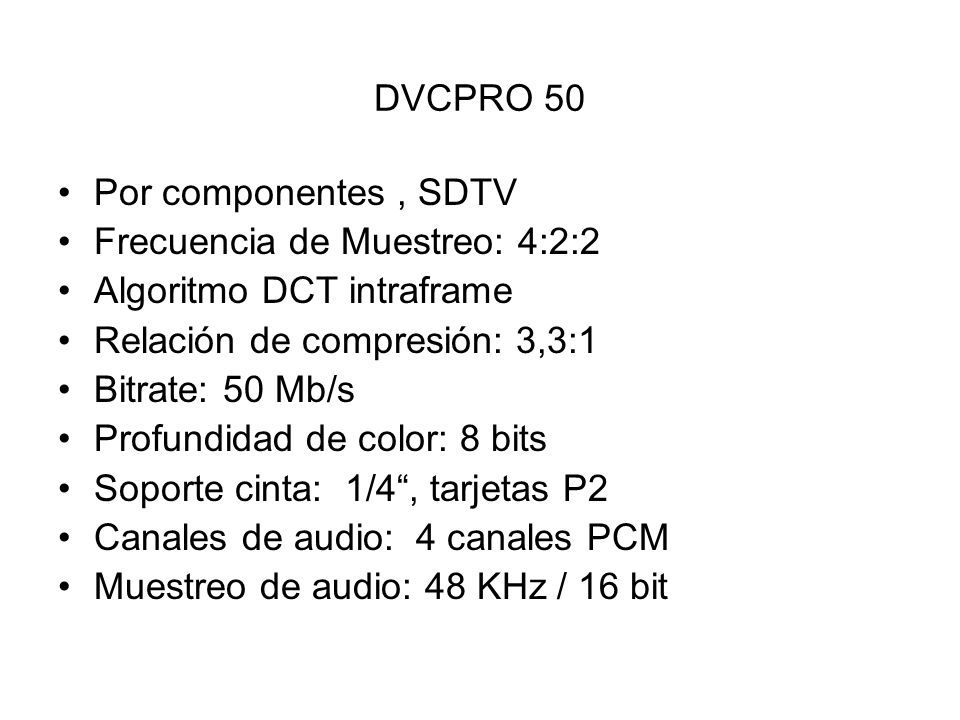

20 DVCPRO 50 Por componentes , SDTV Frecuencia de Muestreo: 4:2:2 Algoritmo DCT intraframe Relación de compresión: 3,3:1 Bitrate: 50 Mb/s Profundidad de color: 8 bits Soporte cinta: 1/4“, tarjetas P2 Canales de audio: 4 canales PCM Muestreo de audio: 48 KHz / 16 bit

21 DVCPRO HD Sistema Digital HD, Por componentes Frecuencia de muestreo: 4:2:2 Algoritmo DCT intraframe Ratio de compresión: 6,7:1 Bitrate: 100 Mb/s Profundidad de color: 8 bits Soportecinta: 1/4“, tarjetas P2 Canales de audio: 8 canales PCM Muestreo de audio: 48 KHz / 16 bit

22 Betacam SX SistemaDigital SD. Por componentes Patrón de muestreo4:2:2 Algoritmo MPEG-2 4:2:2 interframe Ratio de compresión10:1 Bitrate18 Mb/s Profundidad de color8 bits Ancho de cinta1/2" / disco duro Canales de audio4 canales PCM Muestreo de audio48 KHz / 16 bits

23 HDCAM SistemaDigital HD. Por componentes Patrón de muestreo 3:1:1 Algoritmo DCT intraframe ExploraciónProgresiva / Entrelazada Bitrate144 Mb/s Profundidad de color 8 bits Ancho de cinta 1/2“ Canales de audio4 canales PCM Muestreo de audio 48 KHz / 20 bits

24 HDCAM SR SistemaDigital HDTV (familia Betacam) RGB / Por componentes Patrón de muestreo: 4:4:4 / 4:2:2 Algoritmo MPEG-4 SP intraframe / intracampo Exploración Progresiva / Entrelazada Bitrate: 440 Mb/s Profundidad de color: 12 / 10 bits Ancho de cinta1/2“ Canales de audio12 canales PCM

25 BLU RAY Laser azul (menor long. de onda) 405 nm
Capacidad 50 GB a doble capa Formatos: MPEG-2, MPEG-4 - AVC, HDTV Protección Anticopia Tasa de Transferencia : 36,0 / 54,0 Mbps

26 P2 Card Memoria Flash de Estado sólido
Capacidad: 4, 8, 16 y 32 Gb: 120 Min. en DVCPRO Interface: Card Bus (PC Card standards) Alimentación / Consumo: DC 3.3 V ± 0.3 V/ 1.5W Temperatura / Humedad: -20 ˚C to 60 ˚C/ 5 % to 90 % Peso: aprox. 45 g. Dimensiones (W x H x D): 54 mm x 5 mm x 85.6 mm,

27 COMPARACIÓN POR ORDEN DE CALIDAD SDTV
BETACAM DIGITAL, (conectividad a SDI) DIGITAL-S (JVC) , (conectividad a SDI) DVCPRO50 (conectividad a SDI) BETACAM IMX Betacam SX DVCPRO, DVCAM, DV DVD
