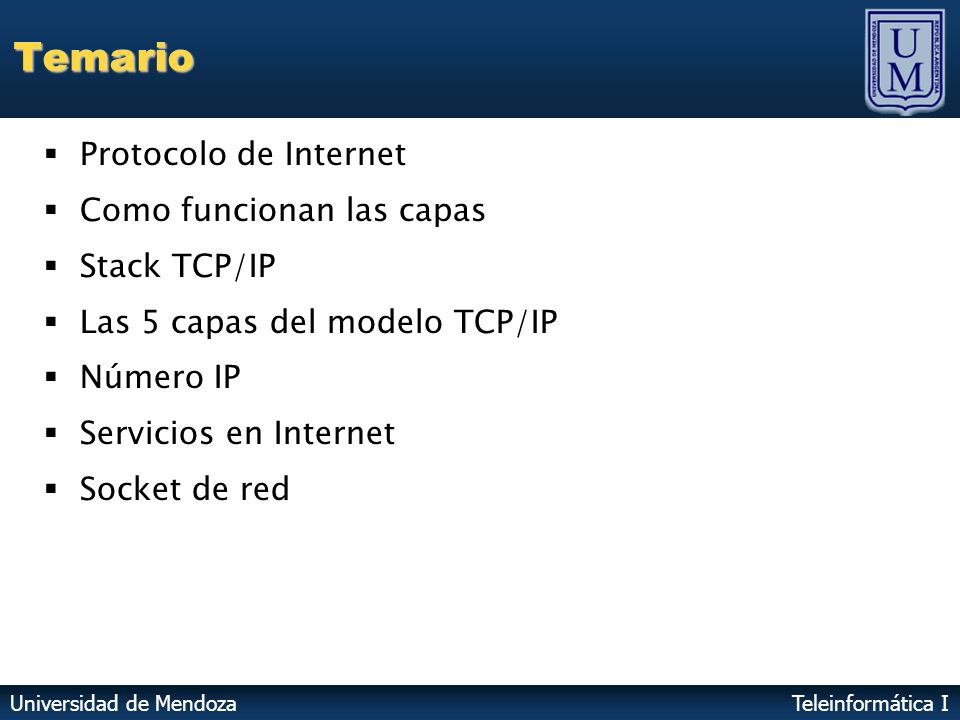

1 Universidad de MendozaTeleinformática I Temario  Protocolo de Internet  Como funcionan las capas  Stack TCP/IP  Las 5 capas del modelo TCP/IP  Número IP  Servicios en Internet  Socket de red

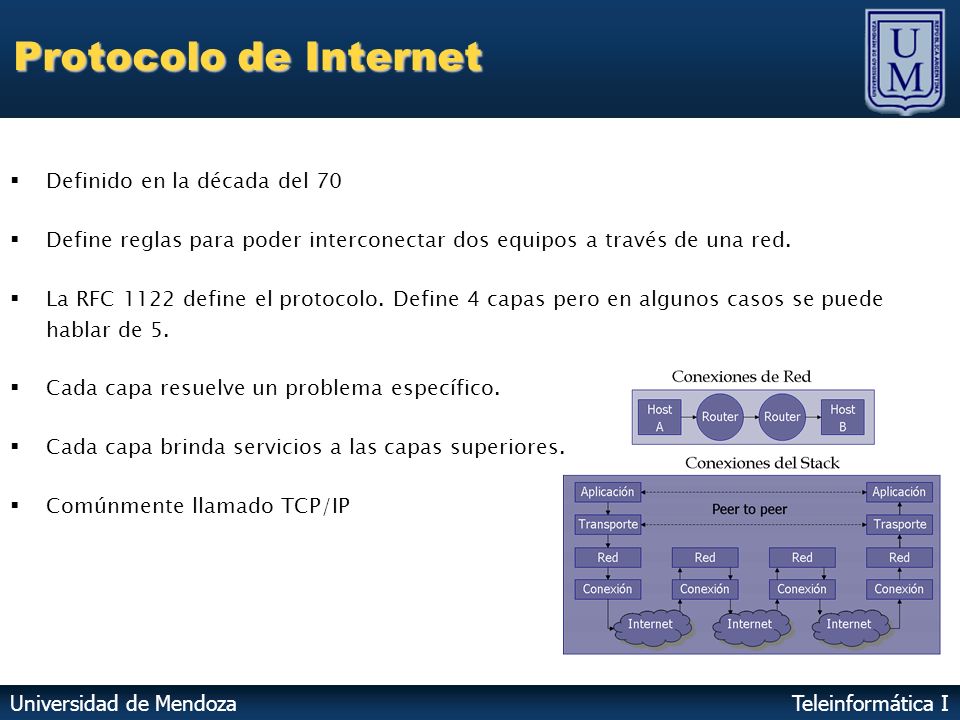

2 Universidad de MendozaTeleinformática I Protocolo de Internet  Definido en la década del 70  Define reglas para poder interconectar dos equipos a través de una red.  La RFC 1122 define el protocolo. Define 4 capas pero en algunos casos se puede hablar de 5.  Cada capa resuelve un problema específico.  Cada capa brinda servicios a las capas superiores.  Comúnmente llamado TCP/IP

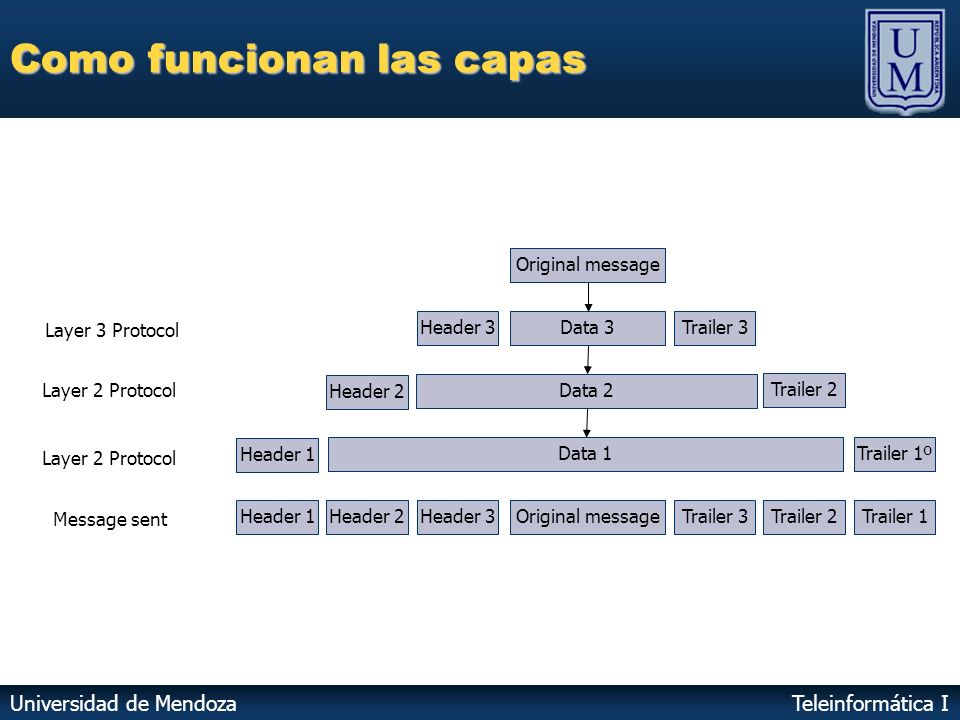

3 Universidad de MendozaTeleinformática I Como funcionan las capas Original message Data 3 Header 3Trailer 3 Data 2 Header 2 Trailer 2 Data 1 Header 1 Trailer 1º Header 1Header 2Header 3Original messageTrailer 3Trailer 2Trailer 1 Layer 3 Protocol Layer 2 Protocol Message sent

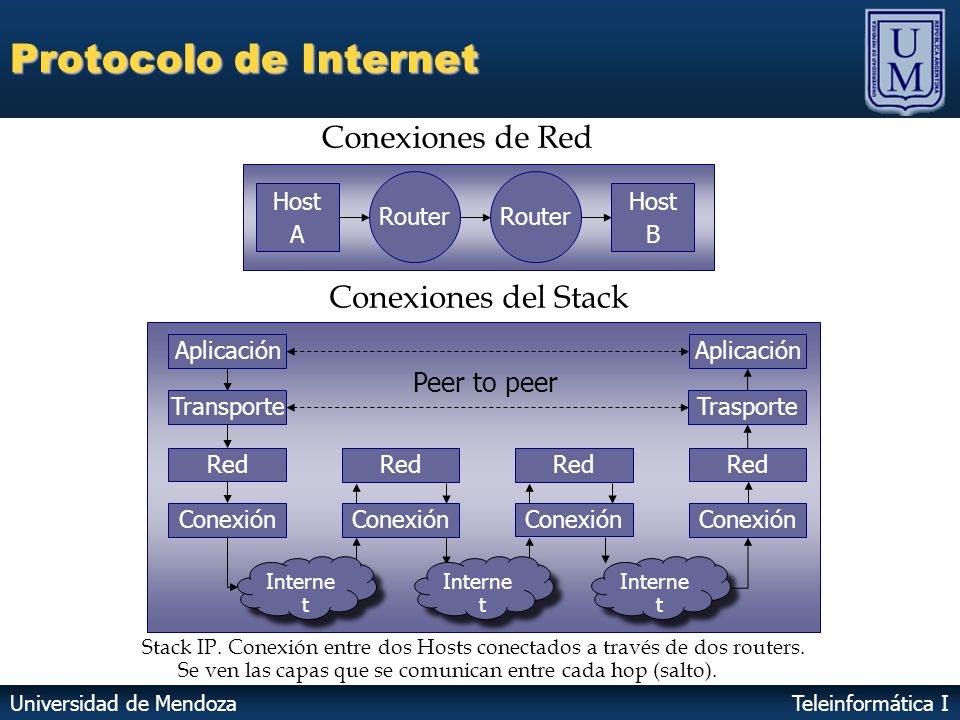

4 Universidad de MendozaTeleinformática I Protocolo de Internet Host A Router Host B Conexiones de Red Aplicación TransporteTrasporte Red Conexión Interne t Peer to peer Conexiones del Stack Stack IP. Conexión entre dos Hosts conectados a través de dos routers. Se ven las capas que se comunican entre cada hop (salto).

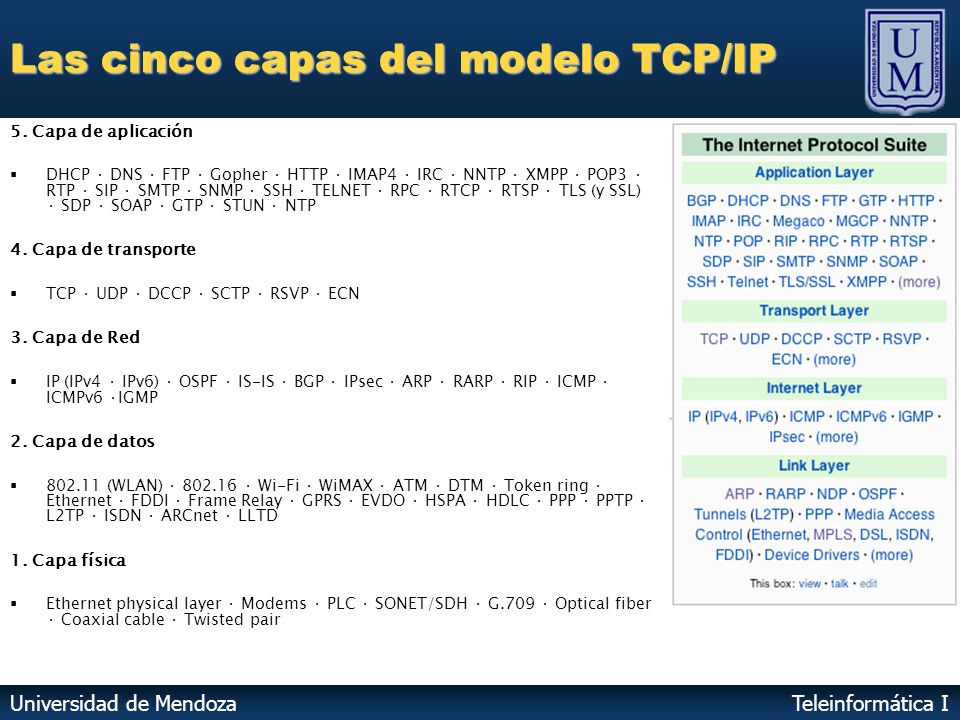

5 Universidad de MendozaTeleinformática I Las cinco capas del modelo TCP/IP 5. Capa de aplicación  DHCP · DNS · FTP · Gopher · HTTP · IMAP4 · IRC · NNTP · XMPP · POP3 · RTP · SIP · SMTP · SNMP · SSH · TELNET · RPC · RTCP · RTSP · TLS (y SSL) · SDP · SOAP · GTP · STUN · NTP 4. Capa de transporte  TCP · UDP · DCCP · SCTP · RSVP · ECN 3. Capa de Red  IP (IPv4 · IPv6) · OSPF · IS-IS · BGP · IPsec · ARP · RARP · RIP · ICMP · ICMPv6 ·IGMP 2. Capa de datos  802.11 (WLAN) · 802.16 · Wi-Fi · WiMAX · ATM · DTM · Token ring · Ethernet · FDDI · Frame Relay · GPRS · EVDO · HSPA · HDLC · PPP · PPTP · L2TP · ISDN · ARCnet · LLTD 1. Capa física  Ethernet physical layer · Modems · PLC · SONET/SDH · G.709 · Optical fiber · Coaxial cable · Twisted pair

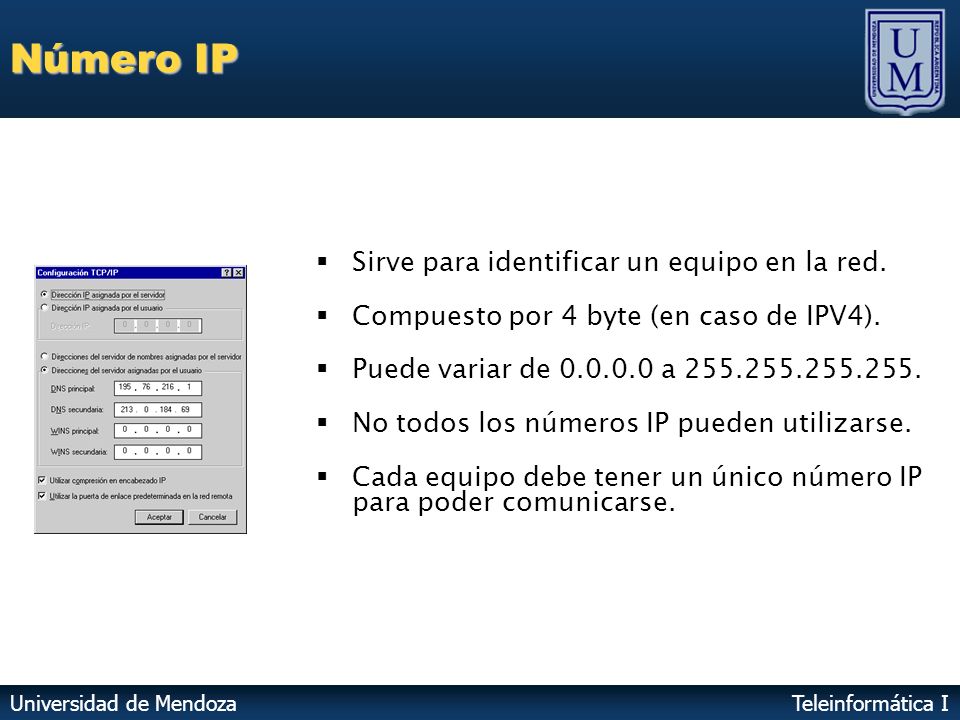

6 Universidad de MendozaTeleinformática I Número IP  Sirve para identificar un equipo en la red.  Compuesto por 4 byte (en caso de IPV4).  Puede variar de 0.0.0.0 a 255.255.255.255.  No todos los números IP pueden utilizarse.  Cada equipo debe tener un único número IP para poder comunicarse.

7 Universidad de MendozaTeleinformática I Servicios en Internet Almacén Carnes Verdura Almacén Carnes Diarios Revistas Oficina postal Cybercafe Diarios Revistas

8 Universidad de MendozaTeleinformática I Servicios en Internet Almacenamiento de archivos Resolución de nombre Chat Correo electrónico Paginas web Video en linea Resolución de nombres Servicio X Correo electrónico Pagnias Web Telefonía IP

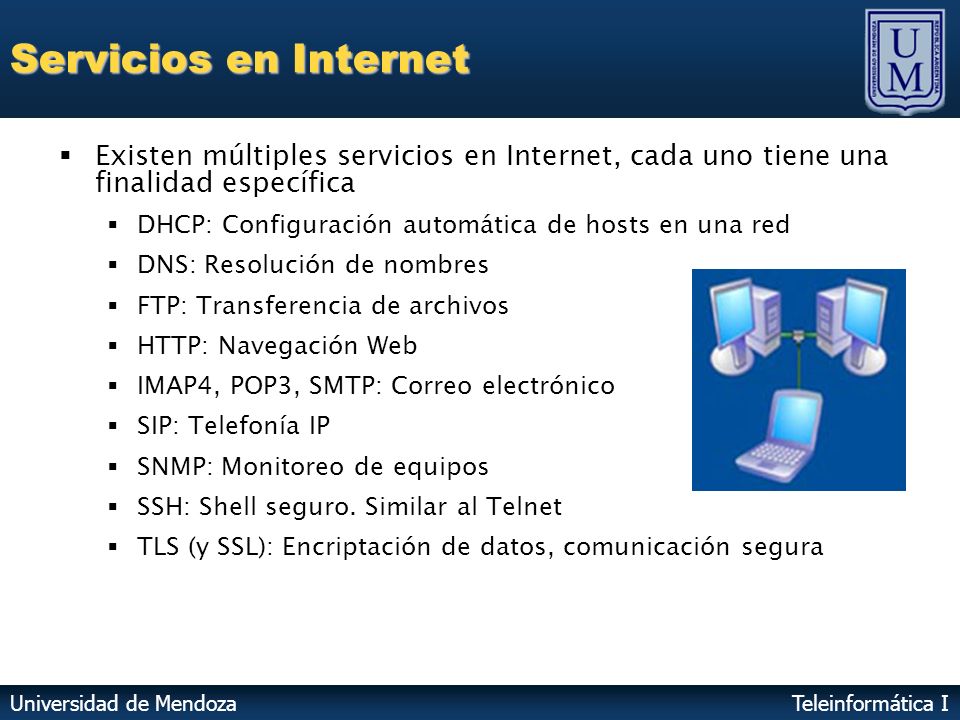

9 Universidad de MendozaTeleinformática I Servicios en Internet  Existen múltiples servicios en Internet, cada uno tiene una finalidad específica  DHCP: Configuración automática de hosts en una red  DNS: Resolución de nombres  FTP: Transferencia de archivos  HTTP: Navegación Web  IMAP4, POP3, SMTP: Correo electrónico  SIP: Telefonía IP  SNMP: Monitoreo de equipos  SSH: Shell seguro. Similar al Telnet  TLS (y SSL): Encriptación de datos, comunicación segura

10 Universidad de MendozaTeleinformática I Arquitectura cliente – servidor  Es una arquitectura compuesta por nodos (programas).  Los nodos por lo general están vinculados a través de una red.  Dependiendo del rol un nodo puede ser cliente o servidor.  Un nodo tiene una necesidad (cliente) y otro nodo puede responder a esa necesidad (servidor).  En el desarrollo web el cliente generalmente es un navegador (web browser).  La comunicación entre el cliente y el servidor se realiza a través de mensajes.
