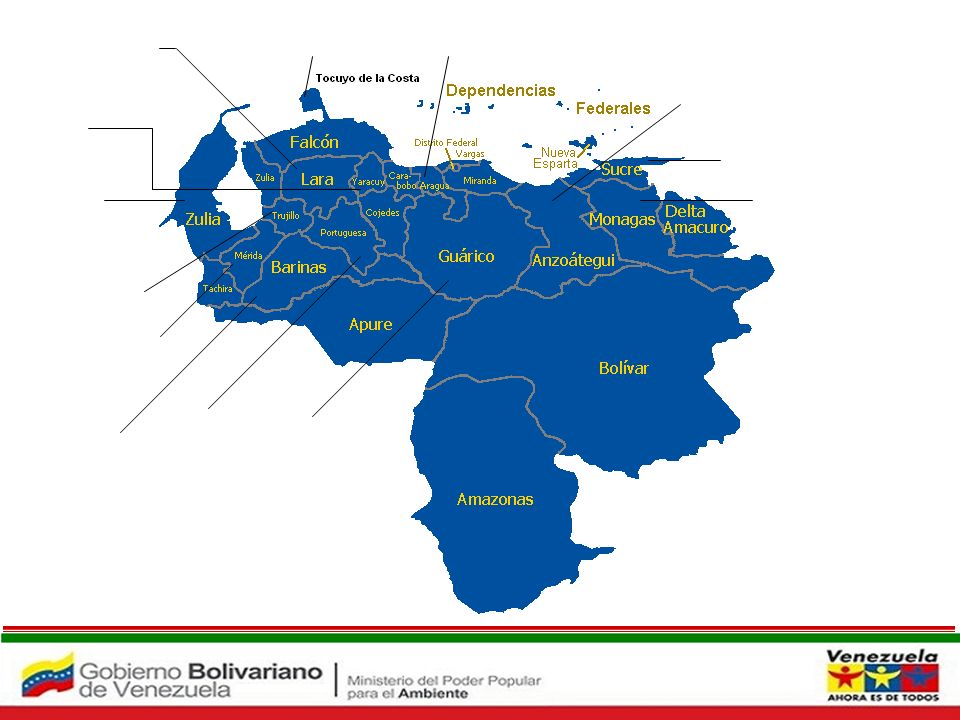

1 EMBALSES DE VENEZUELA

2 Embalse El Andino

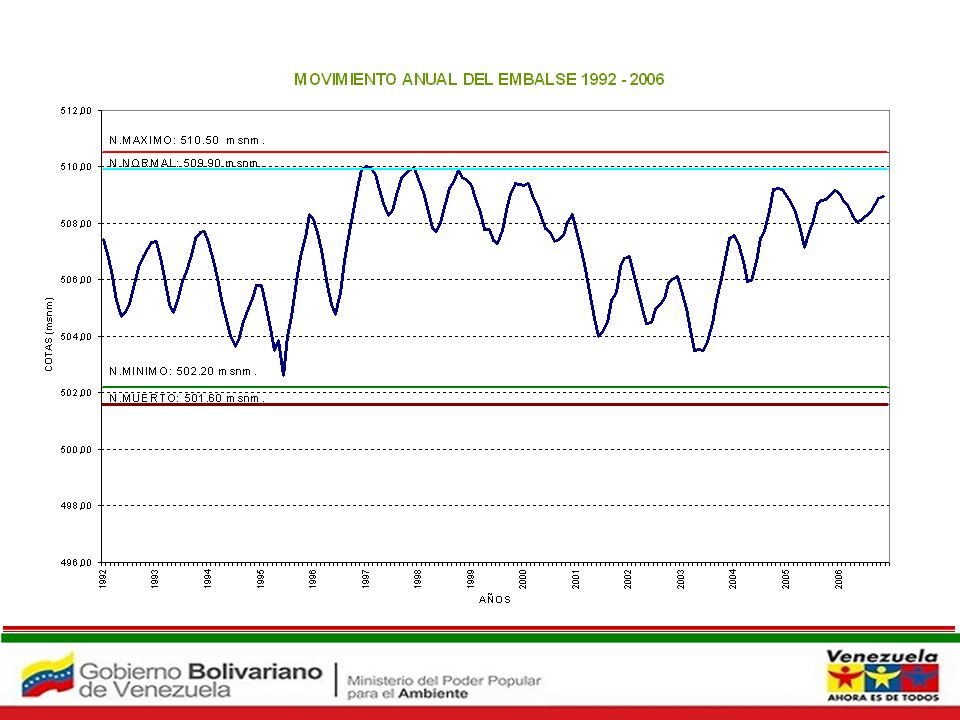

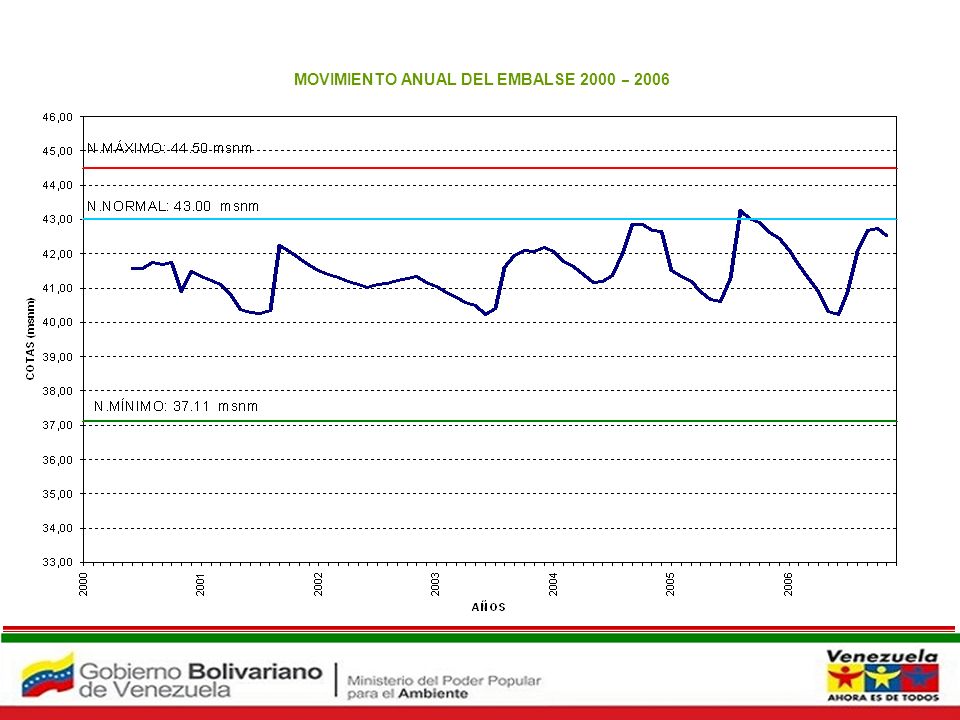

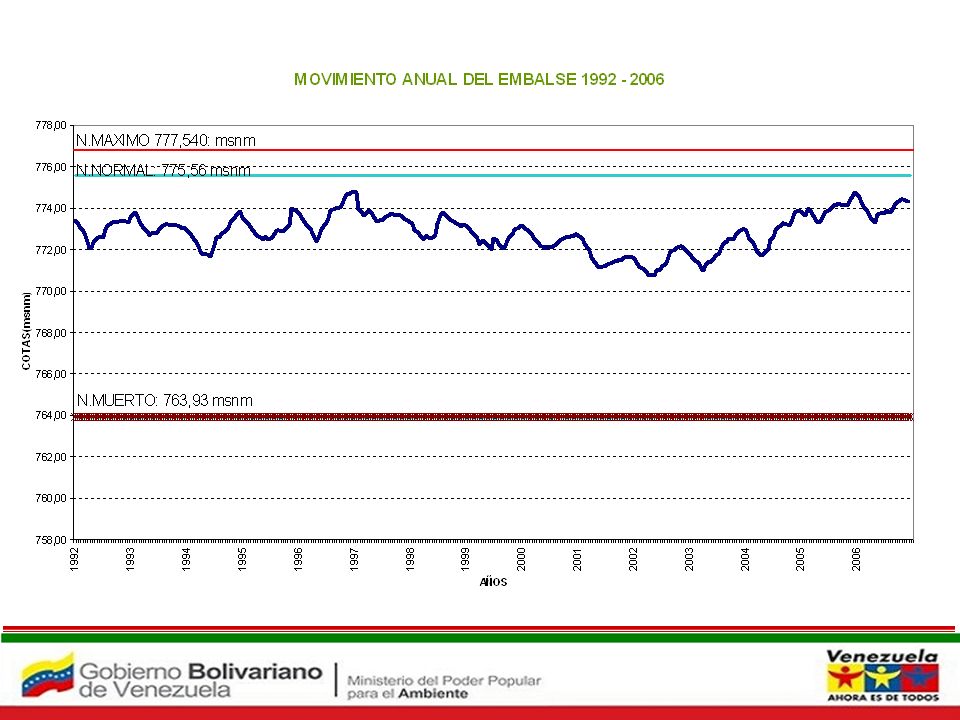

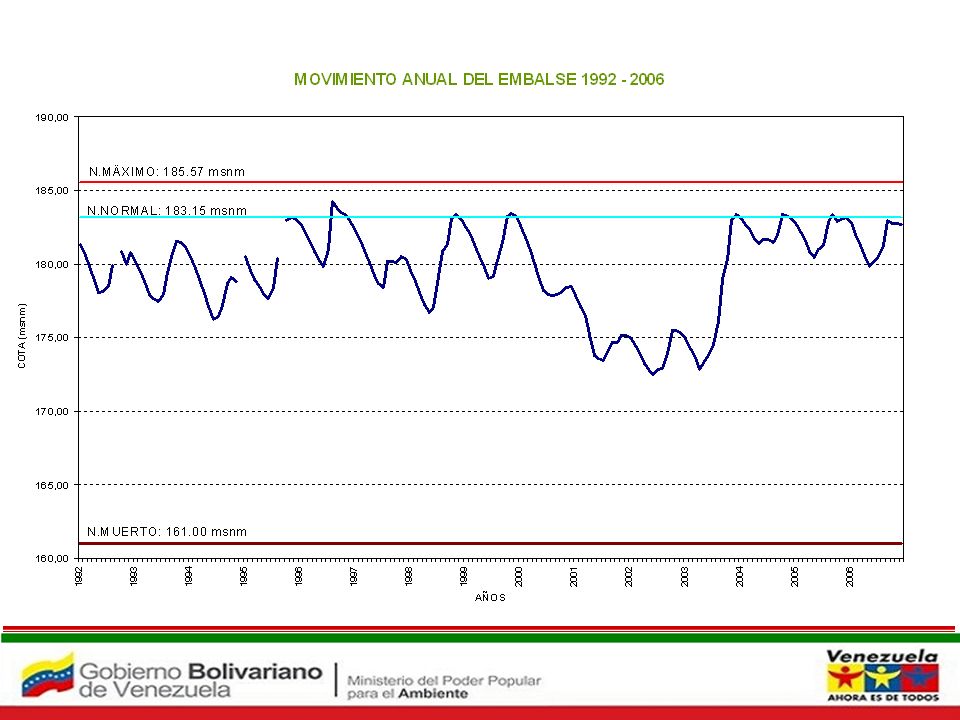

3 MOVIMIENTO ANUAL DEL EMBALSE

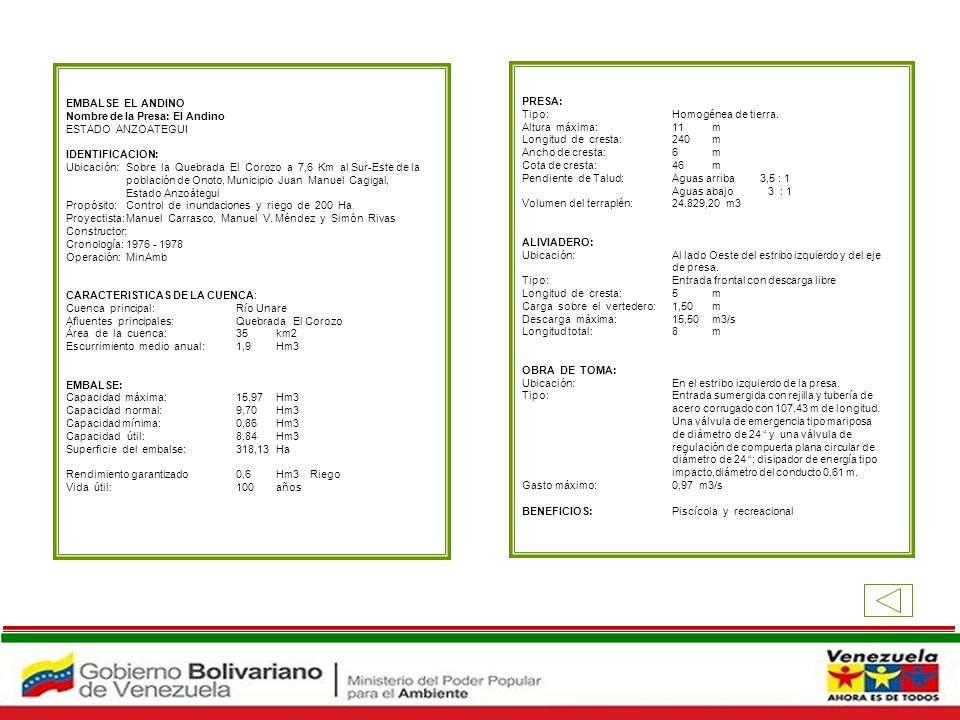

4 EMBALSE EL ANDINO Nombre de la Presa: El Andino ESTADO ANZOATEGUI IDENTIFICACION: Ubicación:Sobre la Quebrada El Corozo a 7,6 Km al Sur-Este de la población de Onoto, Municipio Juan Manuel Cagigal, Estado Anzoátegui Propósito: Control de inundaciones y riego de 200 Ha Proyectista:Manuel Carrasco, Manuel V. Méndez y Simón Rivas Constructor: Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Quebrada El Corozo Área de la cuenca: 35 km2 Escurrimiento medio anual: 1,9 Hm3 EMBALSE: Capacidad máxima: 15,97 Hm3 Capacidad normal: 9,70 Hm3 Capacidad mínima: 0,86 Hm3 Capacidad útil: 8,84 Hm3 Superficie del embalse: 318,13 Ha Rendimiento garantizado 0,6 Hm3 Riego Vida útil: 100 años PRESA: Tipo: Homogénea de tierra. Altura máxima: 11 m Longitud de cresta: 240 m Ancho de cresta: 6 m Cota de cresta: 46 m Pendiente de Talud: Aguas arriba 3,5 : 1 Aguas abajo 3 : 1 Volumen del terraplén: ,20 m3 ALIVIADERO: Ubicación: Al lado Oeste del estribo izquierdo y del eje de presa. Tipo: Entrada frontal con descarga libre Longitud de cresta: 5 m Carga sobre el vertedero: 1,50 m Descarga máxima: 15,50 m3/s Longitud total: 8 m OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa. Tipo: Entrada sumergida con rejilla y tubería de acero corrugado con 107,43 m de longitud. Una válvula de emergencia tipo mariposa de diámetro de 24 y una válvula de regulación de compuerta plana circular de diámetro de 24 ; disipador de energía tipo impacto,diámetro del conducto 0,61 m. Gasto máximo: 0,97 m3/s BENEFICIOS: Piscícola y recreacional Embalse El Andino

5 Embalse El Cuji

6

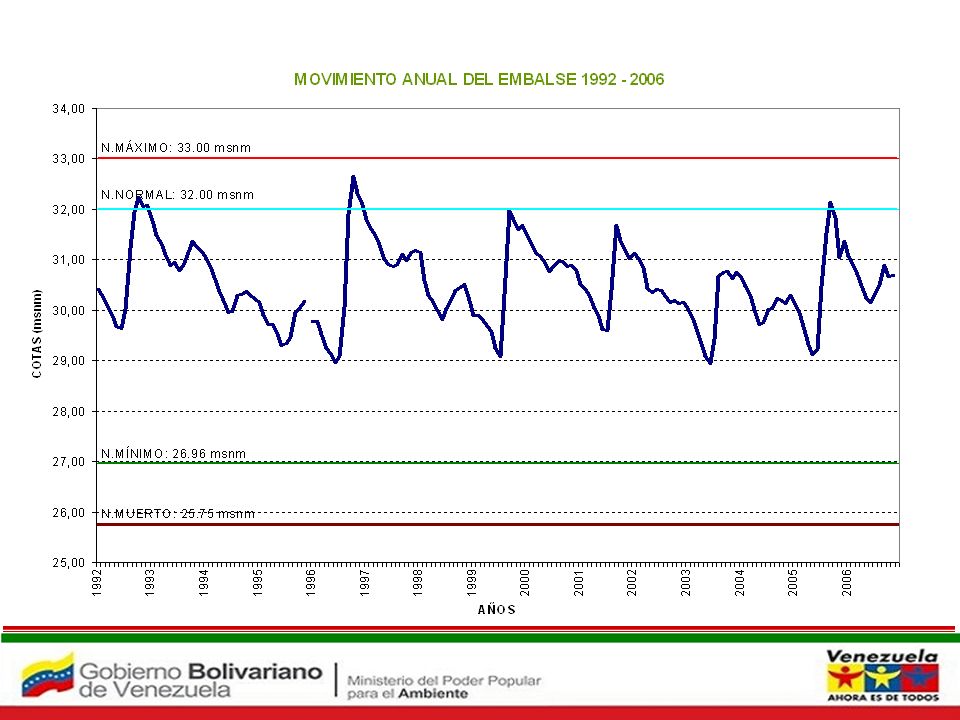

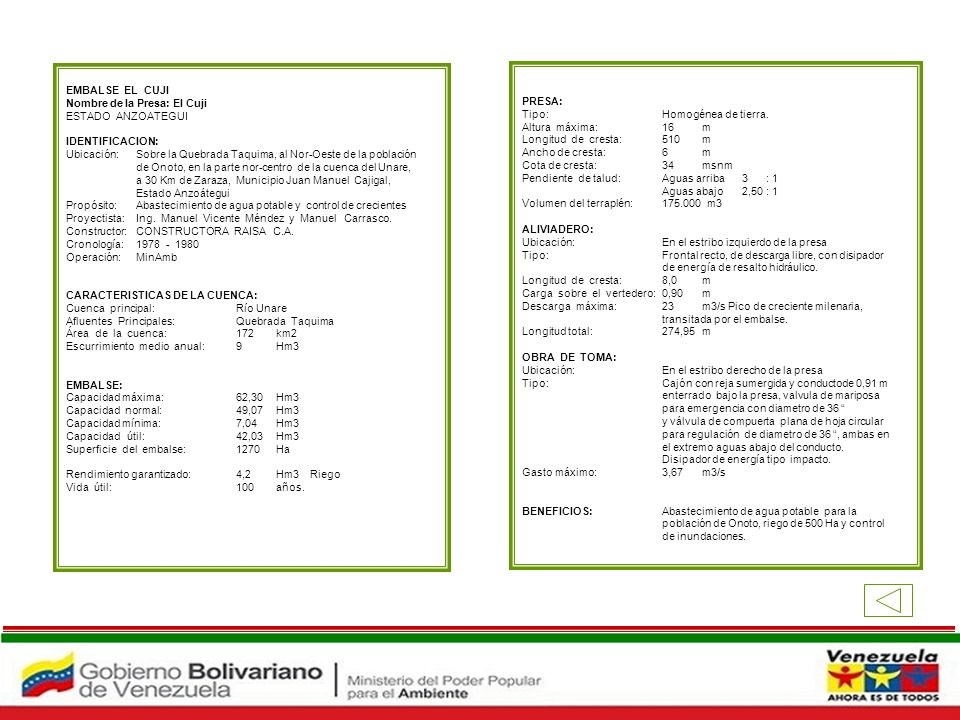

7 EMBALSE EL CUJI Nombre de la Presa: El Cuji ESTADO ANZOATEGUI IDENTIFICACION: Ubicación: Sobre la Quebrada Taquima, al Nor-Oeste de la población de Onoto, en la parte nor-centro de la cuenca del Unare, a 30 Km de Zaraza, Municipio Juan Manuel Cajigal, Estado Anzoátegui Propósito: Abastecimiento de agua potable y control de crecientes Proyectista: Ing. Manuel Vicente Méndez y Manuel Carrasco. Constructor:CONSTRUCTORA RAISA C.A. Cronología: Operación:MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes Principales: Quebrada Taquima Área de la cuenca: 172 km2 Escurrimiento medio anual: 9 Hm3 EMBALSE: Capacidad máxima: 62,30 Hm3 Capacidad normal: 49,07 Hm3 Capacidad mínima: 7,04 Hm3 Capacidad útil: 42,03 Hm3 Superficie del embalse: 1270 Ha Rendimiento garantizado: 4,2 Hm3 Riego Vida útil: 100 años. PRESA: Tipo: Homogénea de tierra. Altura máxima: 16 m Longitud de cresta: 510 m Ancho de cresta: 6 m Cota de cresta: 34 msnm Pendiente de talud: Aguas arriba 3 : 1 Aguas abajo 2,50 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa Tipo: Frontal recto, de descarga libre, con disipador de energía de resalto hidráulico. Longitud de cresta: 8,0 m Carga sobre el vertedero:0,90 m Descarga máxima: 23 m3/s Pico de creciente milenaria, transitada por el embalse. Longitud total: 274,95 m OBRA DE TOMA: Ubicación: En el estribo derecho de la presa Tipo: Cajón con reja sumergida y conductode 0,91 m enterrado bajo la presa, valvula de mariposa para emergencia con diametro de 36 y válvula de compuerta plana de hoja circular para regulación de diametro de 36, ambas en el extremo aguas abajo del conducto. Disipador de energía tipo impacto. Gasto máximo: 3,67 m3/s BENEFICIOS: Abastecimiento de agua potable para la población de Onoto, riego de 500 Ha y control de inundaciones. Embalse El Cuji

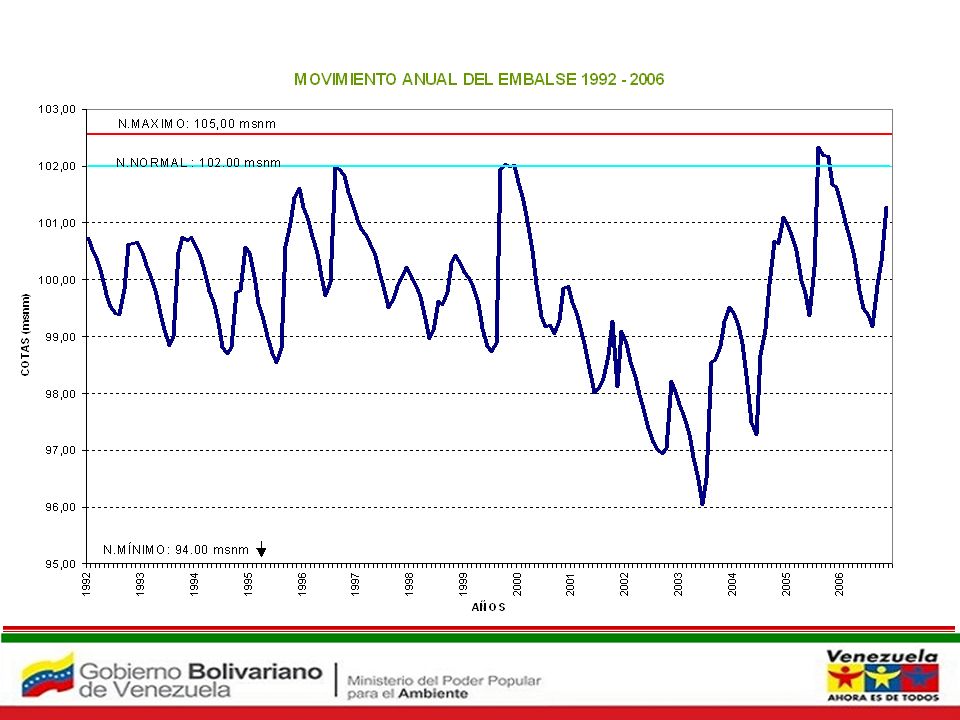

8 Embalse La Estancia

9

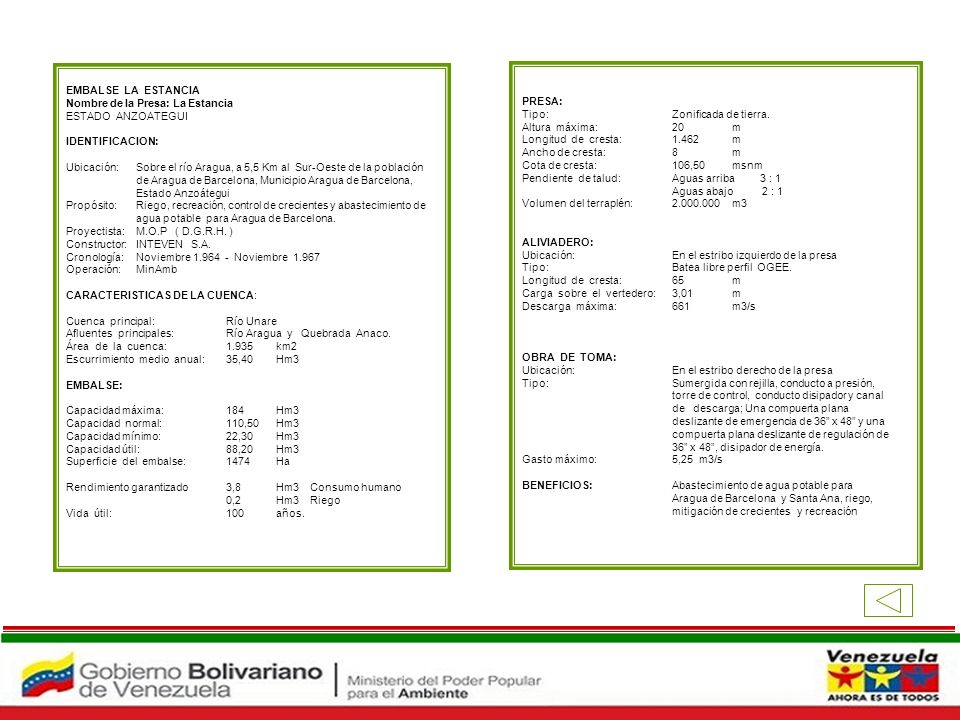

10 EMBALSE LA ESTANCIA Nombre de la Presa: La Estancia ESTADO ANZOATEGUI IDENTIFICACION: Ubicación: Sobre el río Aragua, a 5,5 Km al Sur-Oeste de la población de Aragua de Barcelona, Municipio Aragua de Barcelona, Estado Anzoátegui Propósito: Riego, recreación, control de crecientes y abastecimiento de agua potable para Aragua de Barcelona. Proyectista: M.O.P ( D.G.R.H. ) Constructor: INTEVEN S.A. Cronología: Noviembre Noviembre Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Río Aragua y Quebrada Anaco. Área de la cuenca: km2 Escurrimiento medio anual: 35,40 Hm3 EMBALSE: Capacidad máxima: 184 Hm3 Capacidad normal: 110,50 Hm3 Capacidad mínimo: 22,30 Hm3 Capacidad útil: 88,20 Hm3 Superficie del embalse: 1474 Ha Rendimiento garantizado 3,8 Hm3 Consumo humano 0,2 Hm3 Riego Vida útil: 100 años. PRESA: Tipo: Zonificada de tierra. Altura máxima: 20 m Longitud de cresta: m Ancho de cresta: 8 m Cota de cresta: 106,50 msnm Pendiente de talud: Aguas arriba 3 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa Tipo: Batea libre perfil OGEE. Longitud de cresta: 65 m Carga sobre el vertedero: 3,01 m Descarga máxima: 661 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho de la presa Tipo: Sumergida con rejilla, conducto a presión, torre de control, conducto disipador y canal de descarga; Una compuerta plana deslizante de emergencia de 36 x 48 y una compuerta plana deslizante de regulación de 36 x 48, disipador de energía. Gasto máximo: 5,25 m3/s BENEFICIOS: Abastecimiento de agua potable para Aragua de Barcelona y Santa Ana, riego, mitigación de crecientes y recreación Embalse La Estancia

11 Embalse Vista Alegre

12

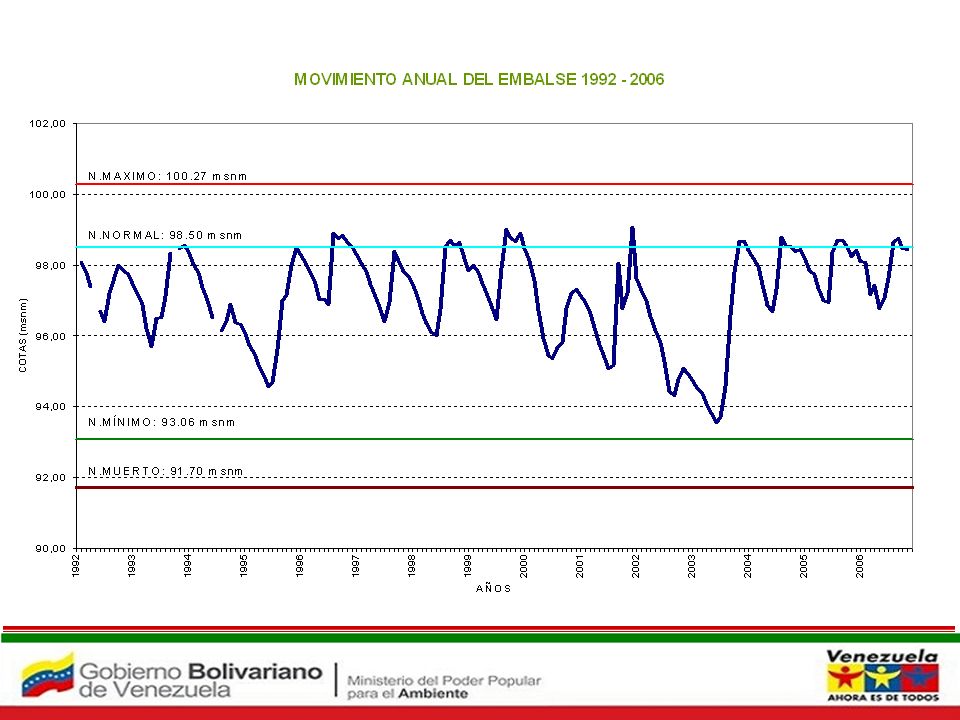

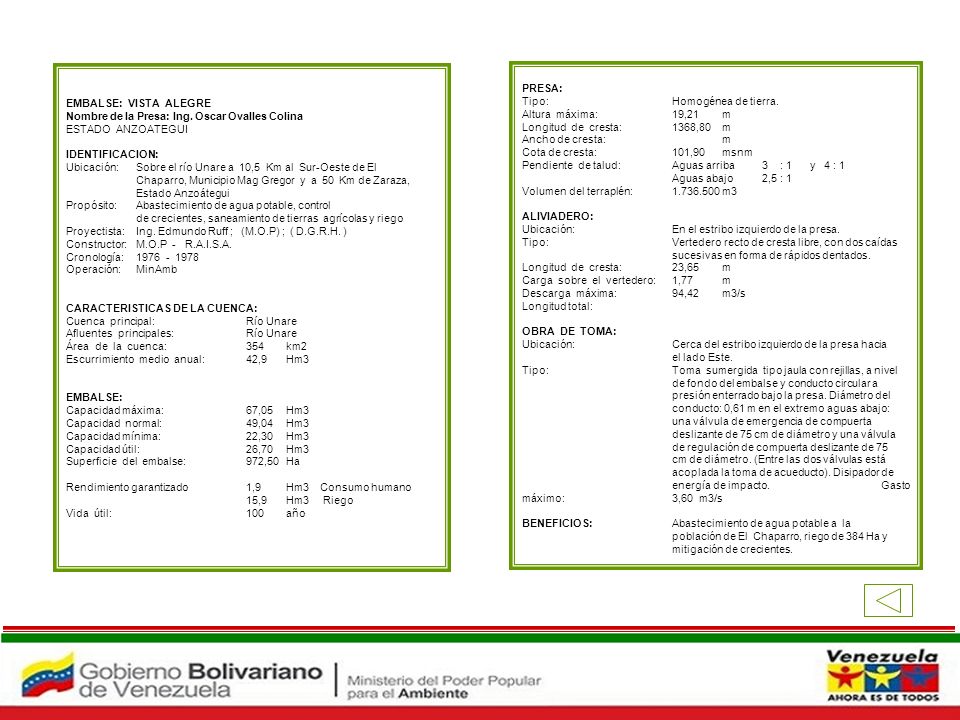

13 EMBALSE: VISTA ALEGRE Nombre de la Presa: Ing. Oscar Ovalles Colina ESTADO ANZOATEGUI IDENTIFICACION: Ubicación: Sobre el río Unare a 10,5 Km al Sur-Oeste de El Chaparro, Municipio Mag Gregor y a 50 Km de Zaraza, Estado Anzoátegui Propósito: Abastecimiento de agua potable, control de crecientes, saneamiento de tierras agrícolas y riego Proyectista: Ing. Edmundo Ruff ; (M.O.P) ; ( D.G.R.H. ) Constructor: M.O.P - R.A.I.S.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Río Unare Área de la cuenca: 354km2 Escurrimiento medio anual: 42,9Hm3 EMBALSE: Capacidad máxima: 67,05 Hm3 Capacidad normal: 49,04 Hm3 Capacidad mínima: 22,30 Hm3 Capacidad útil: 26,70 Hm3 Superficie del embalse: 972,50 Ha Rendimiento garantizado 1,9 Hm3 Consumo humano 15,9 Hm3 Riego Vida útil: 100 año PRESA: Tipo: Homogénea de tierra. Altura máxima: 19,21 m Longitud de cresta: 1368,80 m Ancho de cresta: m Cota de cresta: 101,90 msnm Pendiente de talud: Aguas arriba 3 : 1 y 4 : 1 Aguas abajo 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa. Tipo: Vertedero recto de cresta libre, con dos caídas sucesivas en forma de rápidos dentados. Longitud de cresta: 23,65 m Carga sobre el vertedero: 1,77 m Descarga máxima: 94,42 m3/s Longitud total: OBRA DE TOMA: Ubicación: Cerca del estribo izquierdo de la presa hacia el lado Este. Tipo: Toma sumergida tipo jaula con rejillas, a nivel de fondo del embalse y conducto circular a presión enterrado bajo la presa. Diámetro del conducto: 0,61 m en el extremo aguas abajo: una válvula de emergencia de compuerta deslizante de 75 cm de diámetro y una válvula de regulación de compuerta deslizante de 75 cm de diámetro. (Entre las dos válvulas está acoplada la toma de acueducto). Disipador de energía de impacto. Gasto máximo: 3,60 m3/s BENEFICIOS: Abastecimiento de agua potable a la población de El Chaparro, riego de 384 Ha y mitigación de crecientes. Embalse Vista Alegre

14 Embalse Suata

15

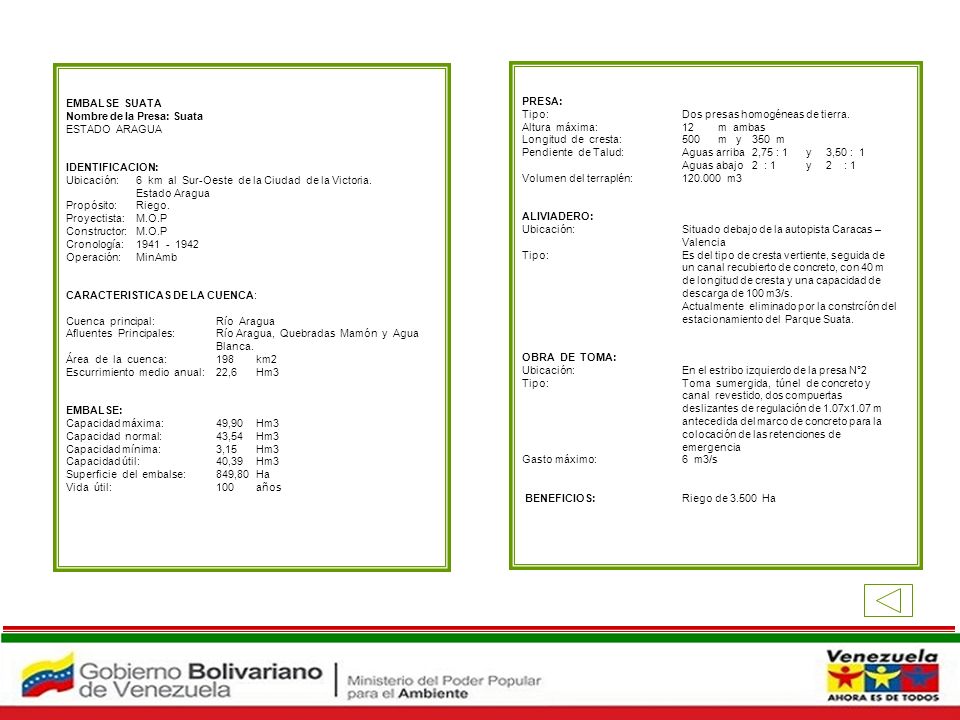

16 EMBALSE SUATA Nombre de la Presa: Suata ESTADO ARAGUA IDENTIFICACION: Ubicación: 6 km al Sur-Oeste de la Ciudad de la Victoria. Estado Aragua Propósito: Riego. Proyectista:M.O.P Constructor:M.O.P Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Aragua Afluentes Principales: Río Aragua, Quebradas Mamón y Agua Blanca. Área de la cuenca: 198 km2 Escurrimiento medio anual:22,6 Hm3 EMBALSE: Capacidad máxima: 49,90 Hm3 Capacidad normal: 43,54 Hm3 Capacidad mínima: 3,15 Hm3 Capacidad útil: 40,39 Hm3 Superficie del embalse: 849,80 Ha Vida útil: 100 años PRESA: Tipo: Dos presas homogéneas de tierra. Altura máxima: 12 m ambas Longitud de cresta: 500 m y350 m Pendiente de Talud: Aguas arriba 2,75 : 1 y 3,50 : 1 Aguas abajo 2 : 1 y 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: Situado debajo de la autopista Caracas – Valencia Tipo: Es del tipo de cresta vertiente, seguida de un canal recubierto de concreto, con 40 m de longitud de cresta y una capacidad de descarga de 100 m3/s. Actualmente eliminado por la constrcíón del estacionamiento del Parque Suata. OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa N°2 Tipo: Toma sumergida, túnel de concreto y canal revestido, dos compuertas deslizantes de regulación de 1.07x1.07 m antecedida del marco de concreto para la colocación de las retenciones de emergencia Gasto máximo: 6 m3/s BENEFICIOS: Riego de Ha Embalse Suata

17 Embalse Taiguaiguay

18

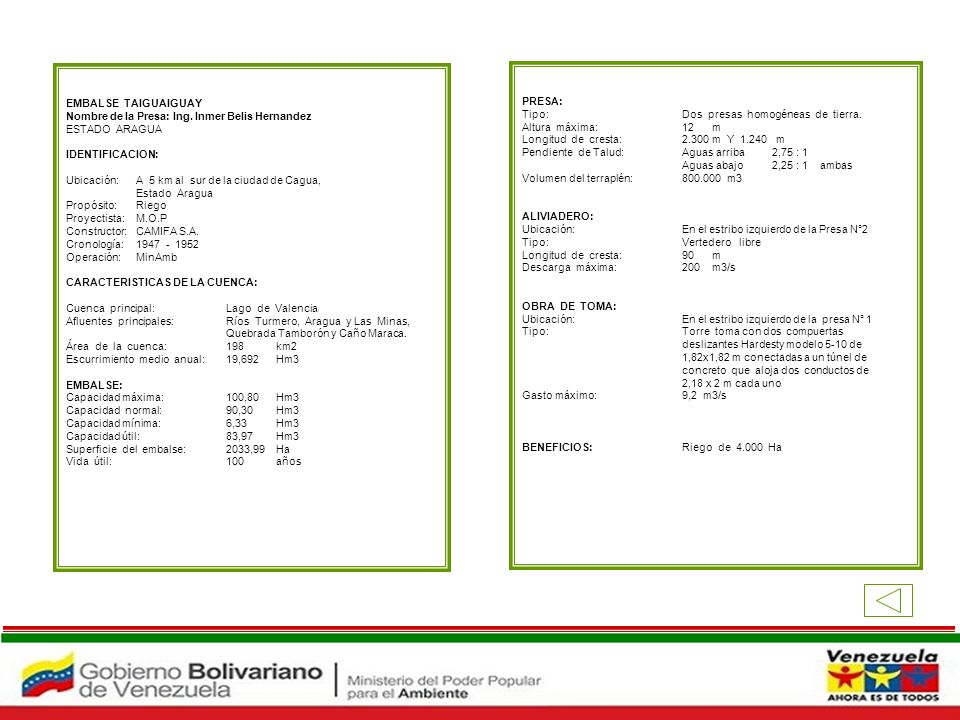

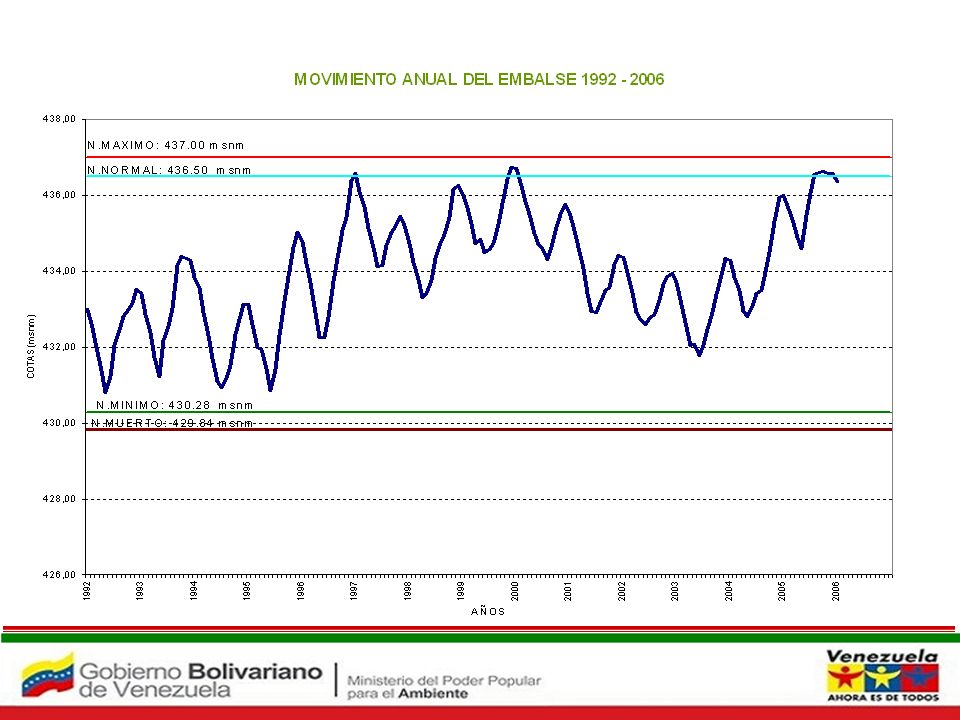

19 EMBALSE TAIGUAIGUAY Nombre de la Presa: Ing. Inmer Belis Hernandez ESTADO ARAGUA IDENTIFICACION: Ubicación: A 5 km al sur de la ciudad de Cagua, Estado Aragua Propósito: Riego Proyectista:M.O.P Constructor:CAMIFA S.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Lago de Valencia Afluentes principales: Ríos Turmero, Aragua y Las Minas, Quebrada Tamborón y Caño Maraca. Área de la cuenca: 198 km2 Escurrimiento medio anual: 19,692Hm3 EMBALSE: Capacidad máxima: 100,80 Hm3 Capacidad normal: 90,30 Hm3 Capacidad mínima: 6,33 Hm3 Capacidad útil: 83,97 Hm3 Superficie del embalse: 2033,99Ha Vida útil: 100 años PRESA: Tipo: Dos presas homogéneas de tierra. Altura máxima: 12 m Longitud de cresta: 2.300m Y m Pendiente de Talud: Aguas arriba 2,75 : 1 Aguas abajo 2,25 : 1 ambas Volumen del terraplén: m3 ALIVIADERO: Ubicación:En el estribo izquierdo de la Presa N°2 Tipo: Vertedero libre Longitud de cresta: 90m Descarga máxima: 200m3/s OBRA DE TOMA: Ubicación:En el estribo izquierdo de la presa N° 1 Tipo:Torre toma con dos compuertas deslizantes Hardesty modelo 5-10 de 1,82x1,82 m conectadas a un túnel de concreto que aloja dos conductos de 2,18 x 2 m cada uno Gasto máximo: 9,2 m3/s BENEFICIOS: Riego de Ha Embalse Taiguaiguay

20 Embalse Masparro

21

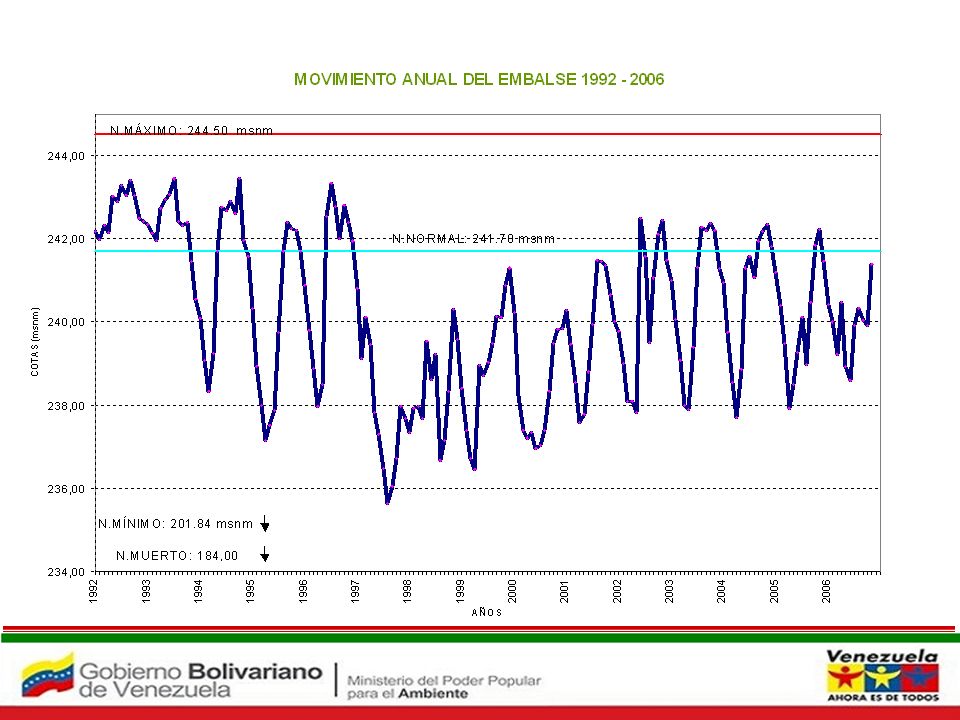

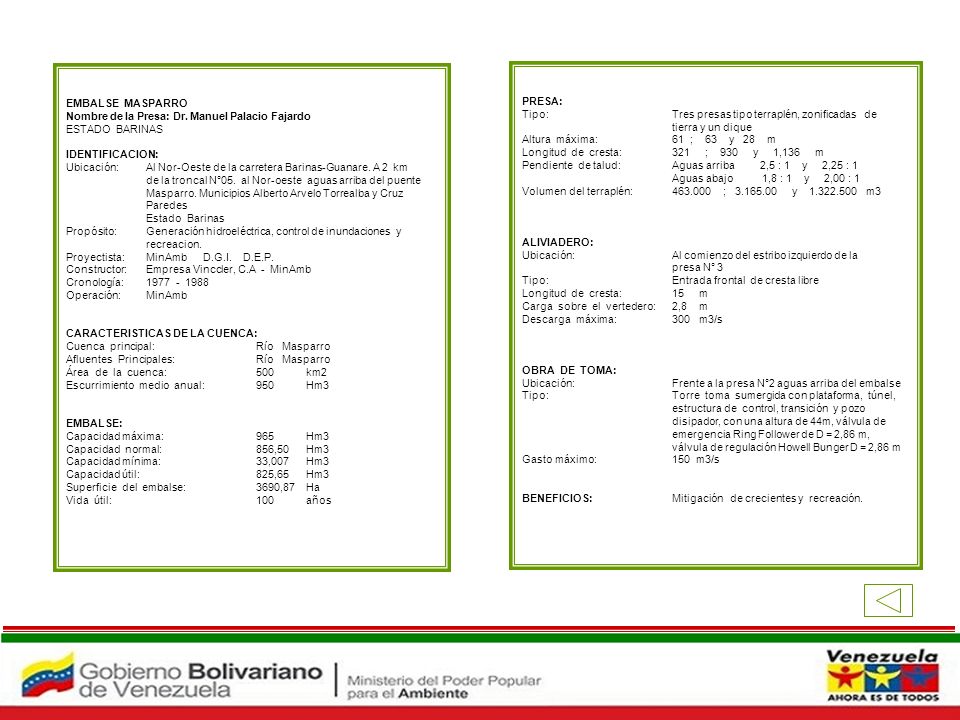

22 EMBALSE MASPARRO Nombre de la Presa: Dr. Manuel Palacio Fajardo ESTADO BARINAS IDENTIFICACION: Ubicación: Al Nor-Oeste de la carretera Barinas-Guanare. A 2 km de la troncal N°05. al Nor-oeste aguas arriba del puente Masparro. Municipios Alberto Arvelo Torrealba y Cruz Paredes Estado Barinas Propósito: Generación hidroeléctrica, control de inundaciones y recreacion. Proyectista: MinAmb D.G.I. D.E.P. Constructor: Empresa Vinccler, C.A - MinAmb Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Masparro Afluentes Principales: Río Masparro Área de la cuenca: 500 km2 Escurrimiento medio anual: 950 Hm3 EMBALSE: Capacidad máxima: 965 Hm3 Capacidad normal: 856,50 Hm3 Capacidad mínima: 33,007 Hm3 Capacidad útil: 825,65 Hm3 Superficie del embalse: 3690,87 Ha Vida útil: 100 años PRESA: Tipo: Tres presas tipo terraplén, zonificadas de tierra y un dique Altura máxima: 61 ; 63 y 28 m Longitud de cresta: 321 ; 930 y 1,136 m Pendiente de talud: Aguas arriba 2,5 : 1 y 2,25 : 1 Aguas abajo 1,8 : 1 y 2,00 : 1 Volumen del terraplén: ; y m3 ALIVIADERO: Ubicación: Al comienzo del estribo izquierdo de la presa N° 3 Tipo: Entrada frontal de cresta libre Longitud de cresta: 15 m Carga sobre el vertedero: 2,8 m Descarga máxima: 300 m3/s OBRA DE TOMA: Ubicación: Frente a la presa N°2 aguas arriba del embalse Tipo: Torre toma sumergida con plataforma, túnel, estructura de control, transición y pozo disipador, con una altura de 44m, válvula de emergencia Ring Follower de D = 2,86 m, válvula de regulación Howell Bunger D = 2,86 m Gasto máximo: 150 m3/s BENEFICIOS: Mitigación de crecientes y recreación. Embalse Masparro

23 Embalse Cruz Verde

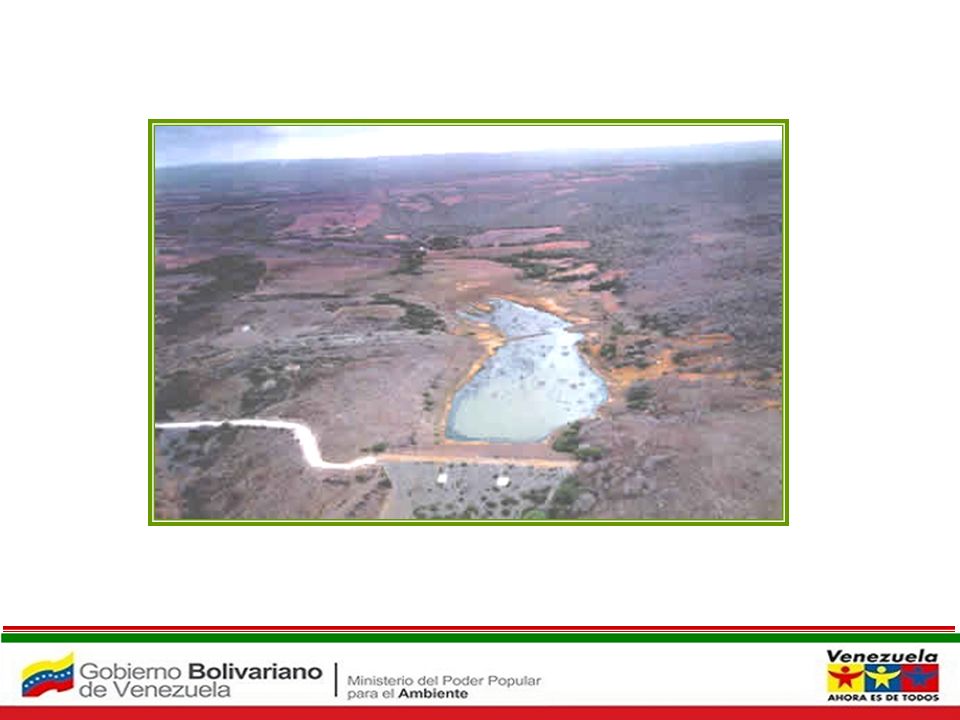

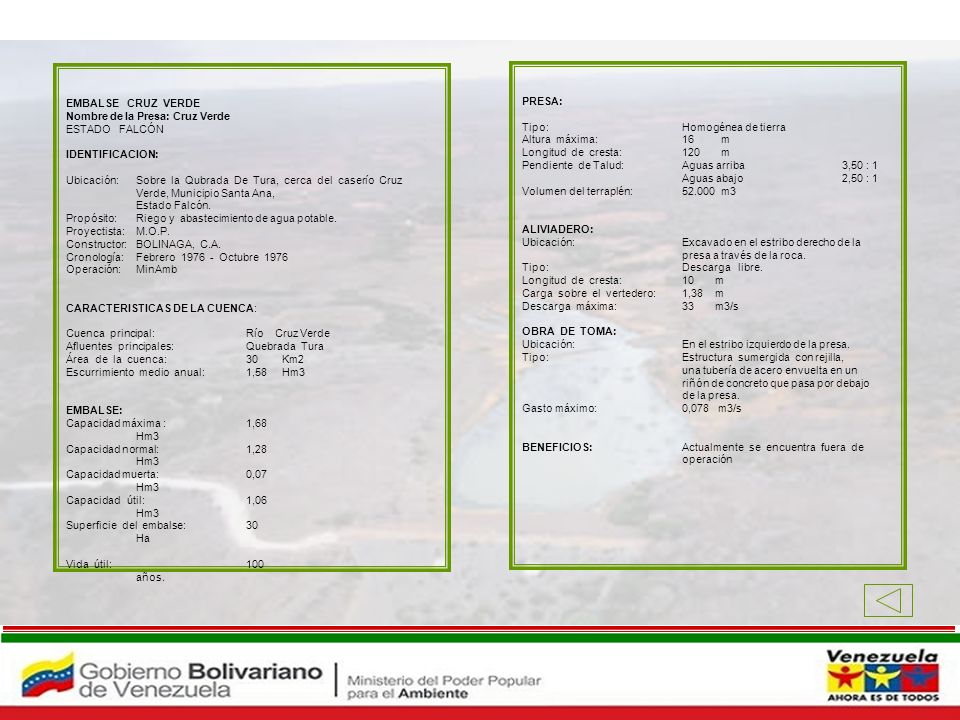

24 EMBALSE CRUZ VERDE Nombre de la Presa: Cruz Verde ESTADO FALCÓN IDENTIFICACION: Ubicación: Sobre la Qubrada De Tura, cerca del caserío Cruz Verde, Municipio Santa Ana, Estado Falcón. Propósito: Riego y abastecimiento de agua potable. Proyectista: M.O.P. Constructor: BOLINAGA, C.A. Cronología: Febrero Octubre 1976 Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Cruz Verde Afluentes principales: Quebrada Tura Área de la cuenca: 30 Km2 Escurrimiento medio anual: 1,58 Hm3 EMBALSE: Capacidad máxima : 1,68 Hm3 Capacidad normal: 1,28 Hm3 Capacidad muerta: 0,07 Hm3 Capacidad útil: 1,06 Hm3 Superficie del embalse: 30 Ha Vida útil: 100 años. PRESA: Tipo: Homogénea de tierra Altura máxima: 16 m Longitud de cresta: 120 m Pendiente de Talud: Aguas arriba 3,50 : 1 Aguas abajo 2,50 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: Excavado en el estribo derecho de la presa a través de la roca. Tipo: Descarga libre. Longitud de cresta: 10 m Carga sobre el vertedero: 1,38 m Descarga máxima: 33 m3/s OBRA DE TOMA: Ubicación:En el estribo izquierdo de la presa. Tipo: Estructura sumergida con rejilla, una tubería de acero envuelta en un riñón de concreto que pasa por debajo de la presa. Gasto máximo: 0,078 m3/s BENEFICIOS: Actualmente se encuentra fuera de operación Embalse Cruz Verde

25 Embalse Maticora

26 MOVIMIENTO ANUAL DEL EMBALSE

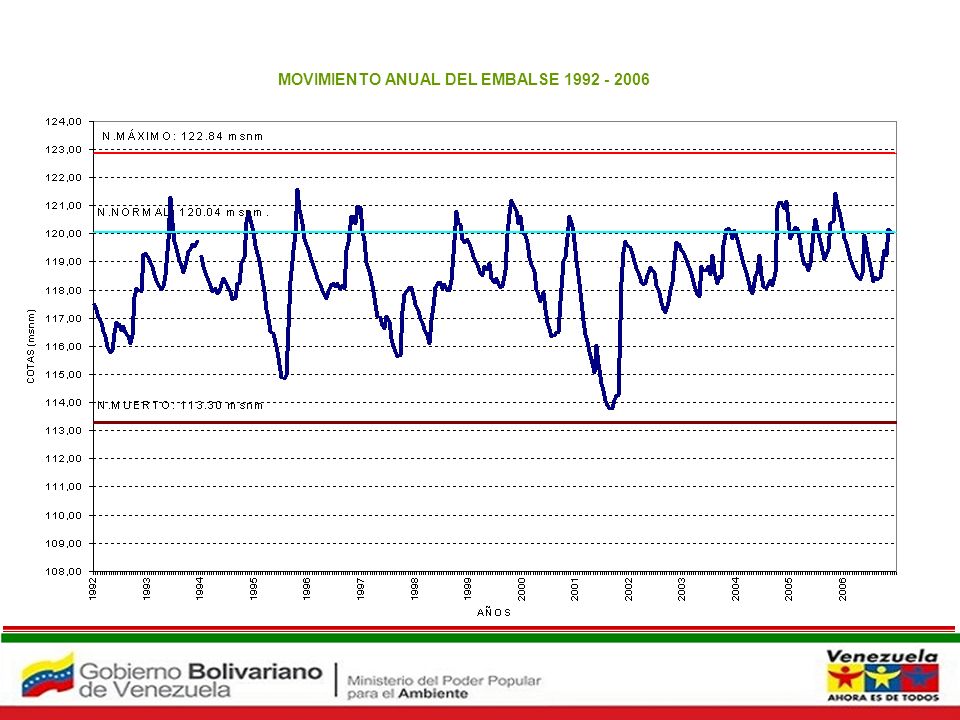

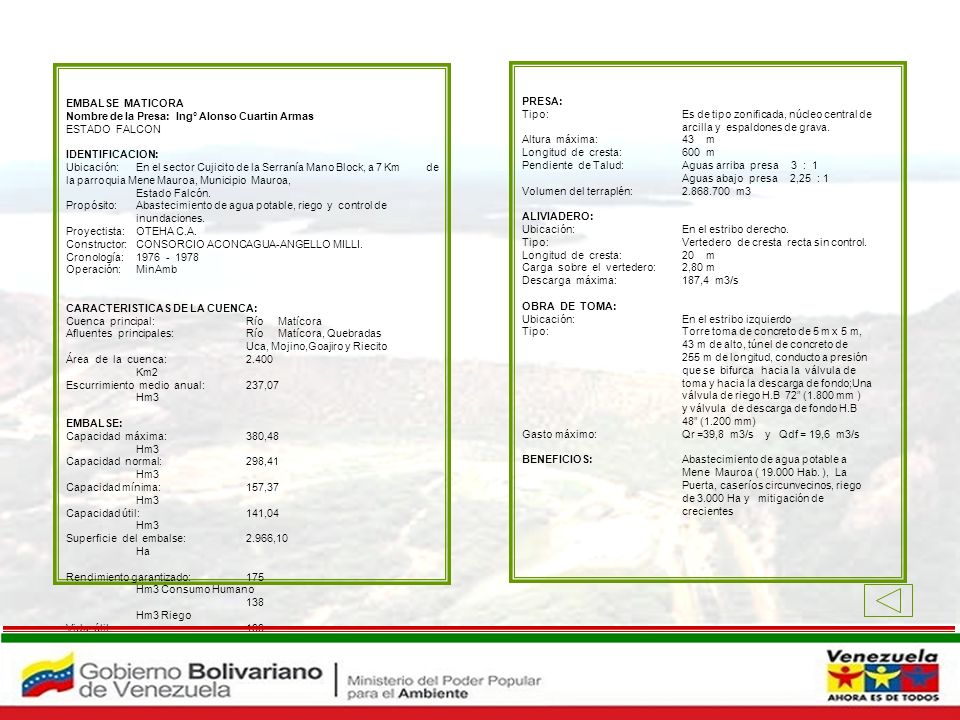

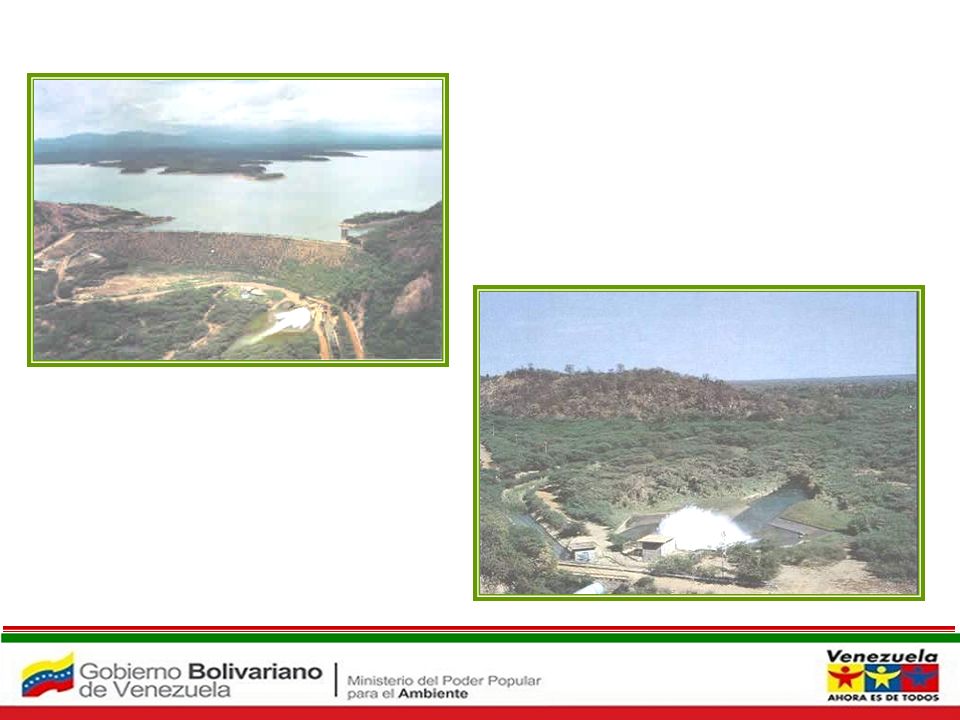

27 EMBALSE MATICORA Nombre de la Presa: Ing° Alonso Cuartin Armas ESTADO FALCON IDENTIFICACION: Ubicación: En el sector Cujicito de la Serranía Mano Block, a 7 Km de la parroquia Mene Mauroa, Municipio Mauroa, Estado Falcón. Propósito: Abastecimiento de agua potable, riego y control de inundaciones. Proyectista: OTEHA C.A. Constructor: CONSORCIO ACONCAGUA-ANGELLO MILLI. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Matícora Afluentes principales: Río Matícora, Quebradas Uca, Mojino,Goajiro y Riecito Área de la cuenca: Km2 Escurrimiento medio anual: 237,07 Hm3 EMBALSE: Capacidad máxima: 380,48 Hm3 Capacidad normal: 298,41 Hm3 Capacidad mínima: 157,37 Hm3 Capacidad útil: 141,04 Hm3 Superficie del embalse: 2.966,10 Ha Rendimiento garantizado: 175 Hm3 Consumo Humano 138 Hm3 Riego Vida útil: 100 años PRESA: Tipo: Es de tipo zonificada, núcleo central de arcilla y espaldones de grava. Altura máxima: 43 m Longitud de cresta: 600 m Pendiente de Talud: Aguas arriba presa 3 : 1 Aguas abajo presa 2,25 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho. Tipo: Vertedero de cresta recta sin control. Longitud de cresta: 20 m Carga sobre el vertedero: 2,80 m Descarga máxima: 187,4 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo Tipo: Torre toma de concreto de 5 m x 5 m, 43 m de alto, túnel de concreto de 255 m de longitud, conducto a presión que se bifurca hacia la válvula de toma y hacia la descarga de fondo;Una válvula de riego H.B 72 (1.800 mm ) y válvula de descarga de fondo H.B 48 (1.200 mm) Gasto máximo: Qr =39,8 m3/s y Qdf = 19,6 m3/s BENEFICIOS: Abastecimiento de agua potable a Mene Mauroa ( Hab. ), La Puerta, caseríos circunvecinos, riego de Ha y mitigación de crecientes Embalse Maticora

28 Embalse Tocuyo de la Costa

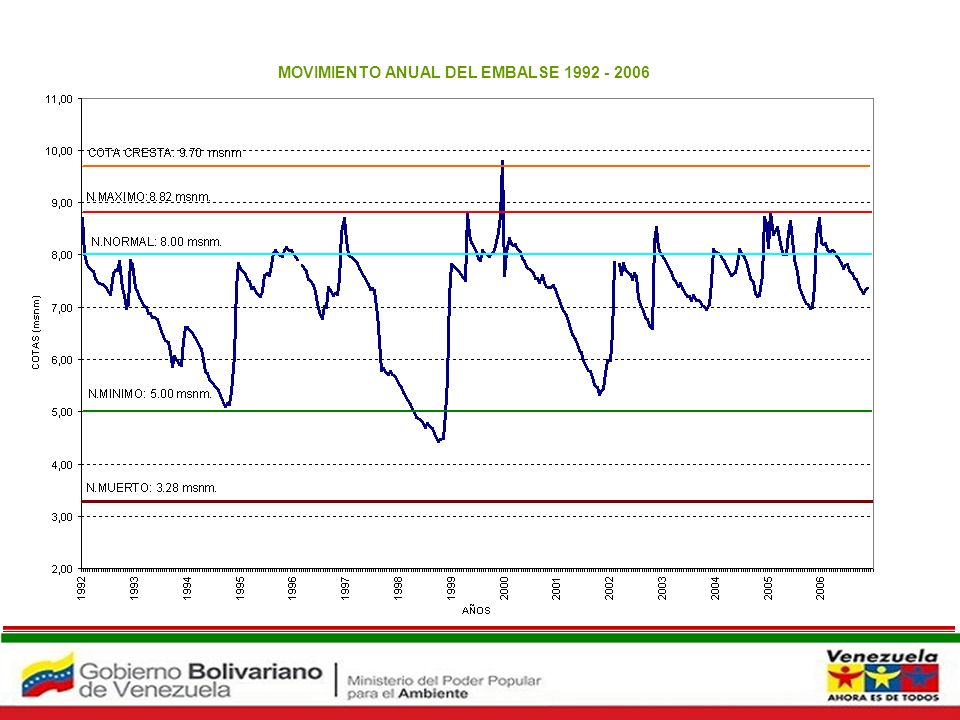

29 MOVIMIENTO ANUAL DEL EMBALSE

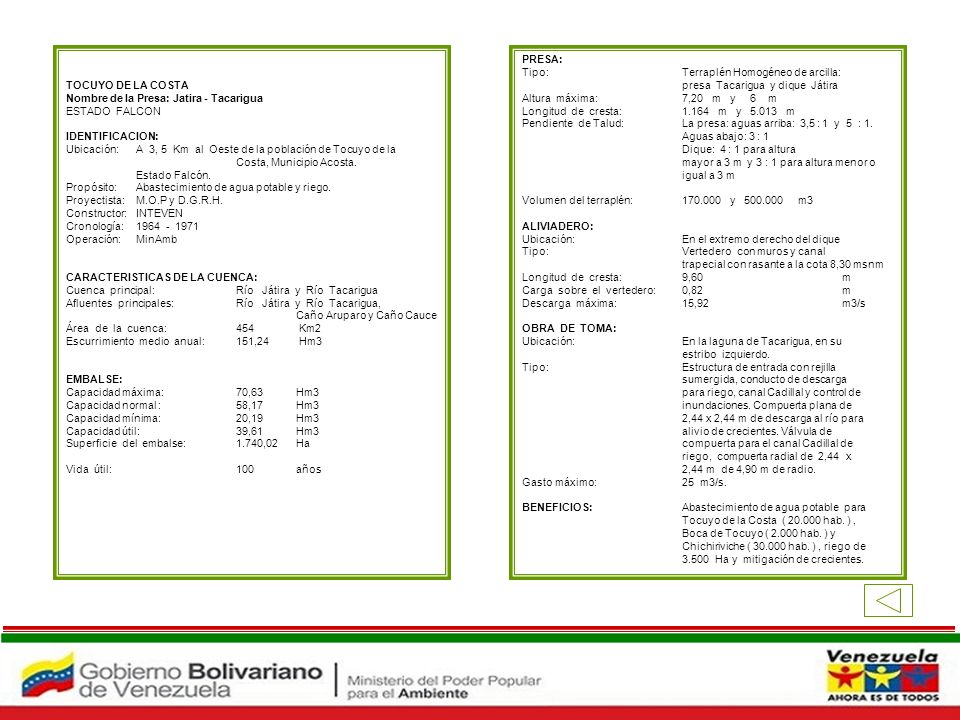

30 TOCUYO DE LA COSTA Nombre de la Presa: Jatira - Tacarigua ESTADO FALCON IDENTIFICACION: Ubicación: A 3, 5 Km al Oeste de la población de Tocuyo de la Costa, Municipio Acosta. Estado Falcón. Propósito: Abastecimiento de agua potable y riego. Proyectista: M.O.P y D.G.R.H. Constructor: INTEVEN Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Játira y Río Tacarigua Afluentes principales: Río Játira y Río Tacarigua, Caño Aruparo y Caño Cauce Área de la cuenca: 454 Km2 Escurrimiento medio anual: 151,24 Hm3 EMBALSE: Capacidad máxima: 70,63 Hm3 Capacidad normal : 58,17 Hm3 Capacidad mínima: 20,19 Hm3 Capacidad útil: 39,61 Hm3 Superficie del embalse: 1.740,02 Ha Vida útil: 100 años PRESA: Tipo: Terraplén Homogéneo de arcilla: presa Tacarigua y dique Játira Altura máxima: 7,20 m y 6 m Longitud de cresta: m y m Pendiente de Talud: La presa: aguas arriba: 3,5 : 1 y 5 : 1. Aguas abajo: 3 : 1 Dique: 4 : 1 para altura mayor a 3 m y 3 : 1 para altura menor o igual a 3 m Volumen del terraplén: y m3 ALIVIADERO: Ubicación: En el extremo derecho del dique Tipo: Vertedero con muros y canal trapecial con rasante a la cota 8,30 msnm Longitud de cresta: 9,60 m Carga sobre el vertedero: 0,82 m Descarga máxima: 15,92 m3/s OBRA DE TOMA: Ubicación: En la laguna de Tacarigua, en su estribo izquierdo. Tipo: Estructura de entrada con rejilla sumergida, conducto de descarga para riego, canal Cadillal y control de inundaciones. Compuerta plana de 2,44 x 2,44 m de descarga al río para alivio de crecientes. Válvula de compuerta para el canal Cadillal de riego, compuerta radial de 2,44 x 2,44 m de 4,90 m de radio. Gasto máximo: 25 m3/s. BENEFICIOS: Abastecimiento de agua potable para Tocuyo de la Costa ( hab. ), Boca de Tocuyo ( hab. ) y Chichiriviche ( hab. ), riego de Ha y mitigación de crecientes. Embalse Tocuyo de la Costa

31 Embalse El Cigarron

32

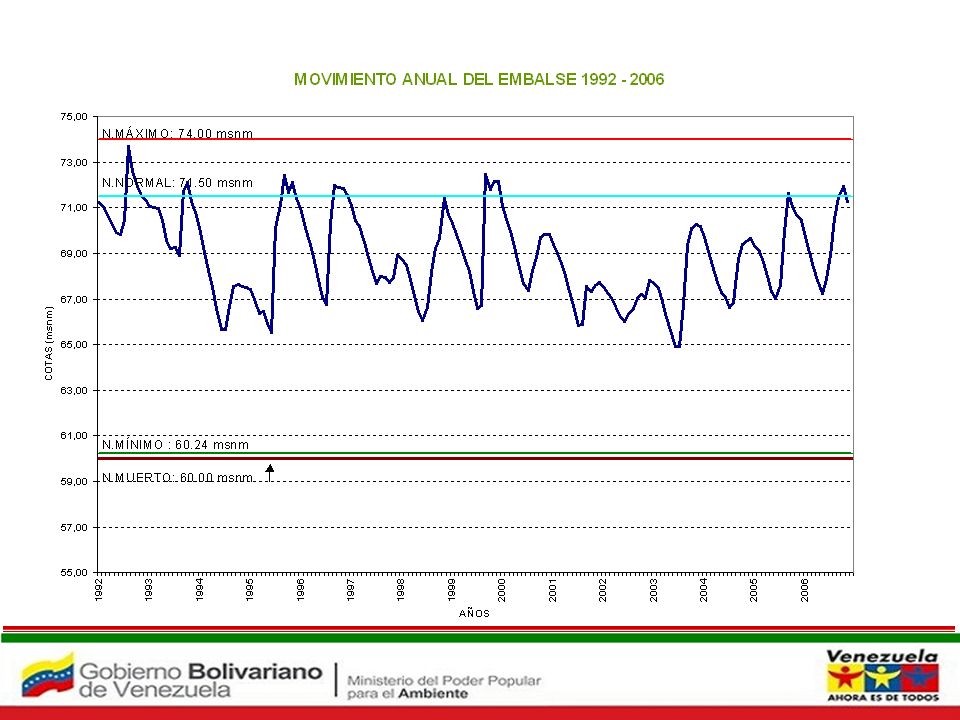

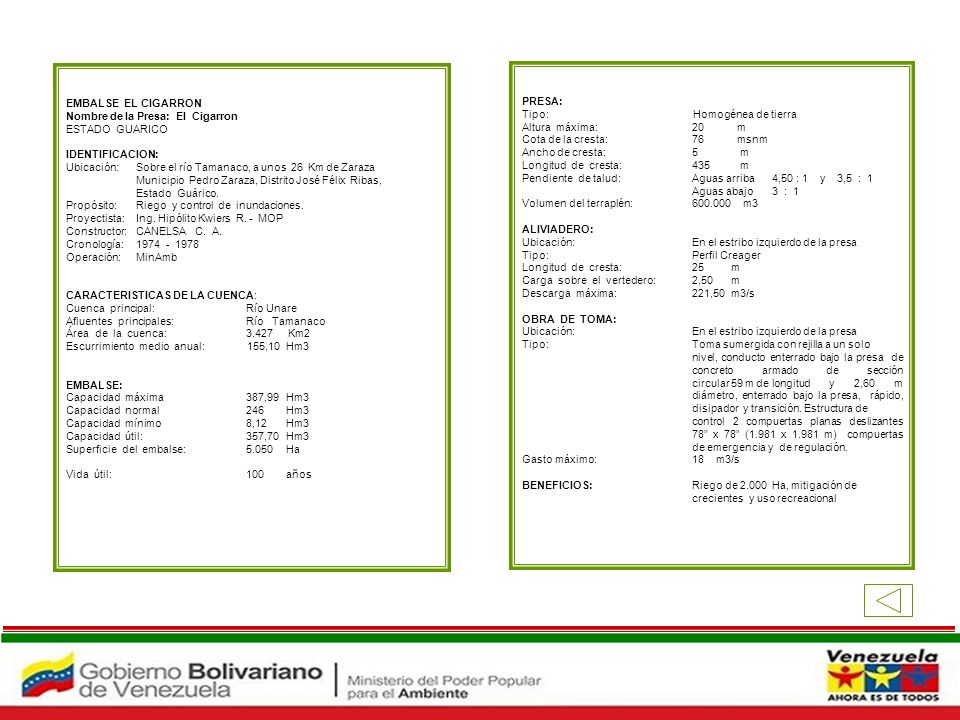

33 EMBALSE EL CIGARRON Nombre de la Presa: El Cigarron ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Tamanaco, a unos 26 Km de Zaraza Municipio Pedro Zaraza, Distrito José Félix Ribas, Estado Guárico. Propósito: Riego y control de inundaciones. Proyectista:Ing. Hipólito Kwiers R. - MOP Constructor:CANELSA C. A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Río Tamanaco Área de la cuenca: Km2 Escurrimiento medio anual: 155,10Hm3 EMBALSE: Capacidad máxima 387,99 Hm3 Capacidad normal 246 Hm3 Capacidad mínimo 8,12 Hm3 Capacidad útil: 357,70 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra Altura máxima: 20 m Cota de la cresta: 76 msnm Ancho de cresta: 5 m Longitud de cresta: 435 m Pendiente de talud: Aguas arriba 4,50 : 1 y 3,5 : 1 Aguas abajo 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa Tipo: Perfil Creager Longitud de cresta: 25 m Carga sobre el vertedero: 2,50 m Descarga máxima: 221,50 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa Tipo: Toma sumergida con rejilla a un solo nivel, conducto enterrado bajo la presa de concreto armado de sección circular 59 m de longitud y 2,60 m diámetro, enterrado bajo la presa, rápido, disipador y transición. Estructura de control 2 compuertas planas deslizantes 78 x 78 (1.981 x m) compuertas de emergencia y de regulación. Gasto máximo: 18 m3/s BENEFICIOS: Riego de Ha, mitigación de crecientes y uso recreacional Embalse El Cigarron

34 Embalse El Guaical

35

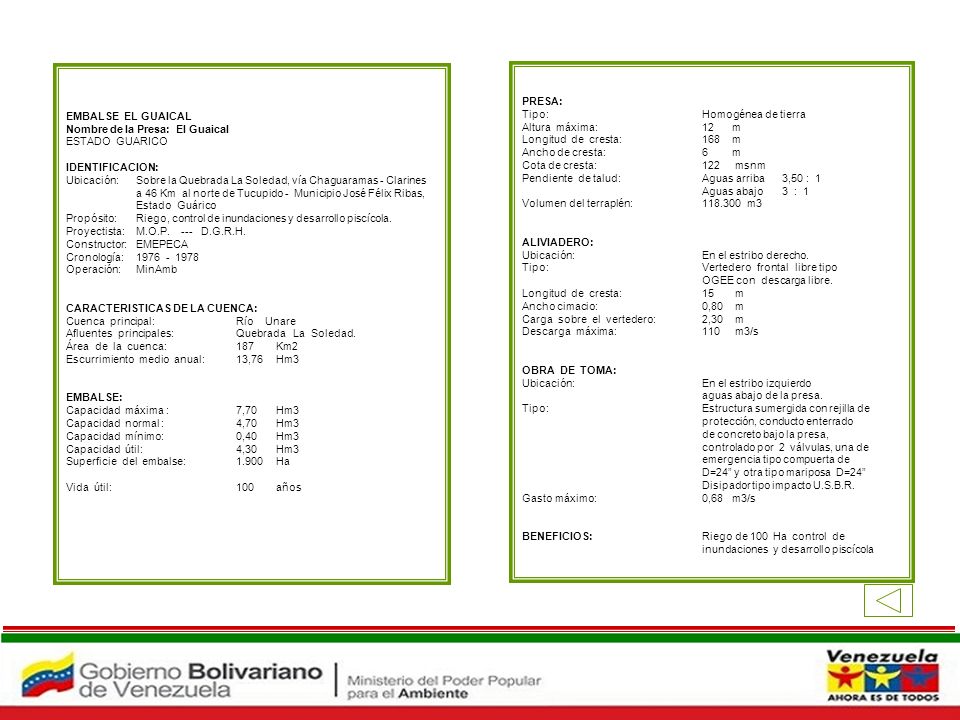

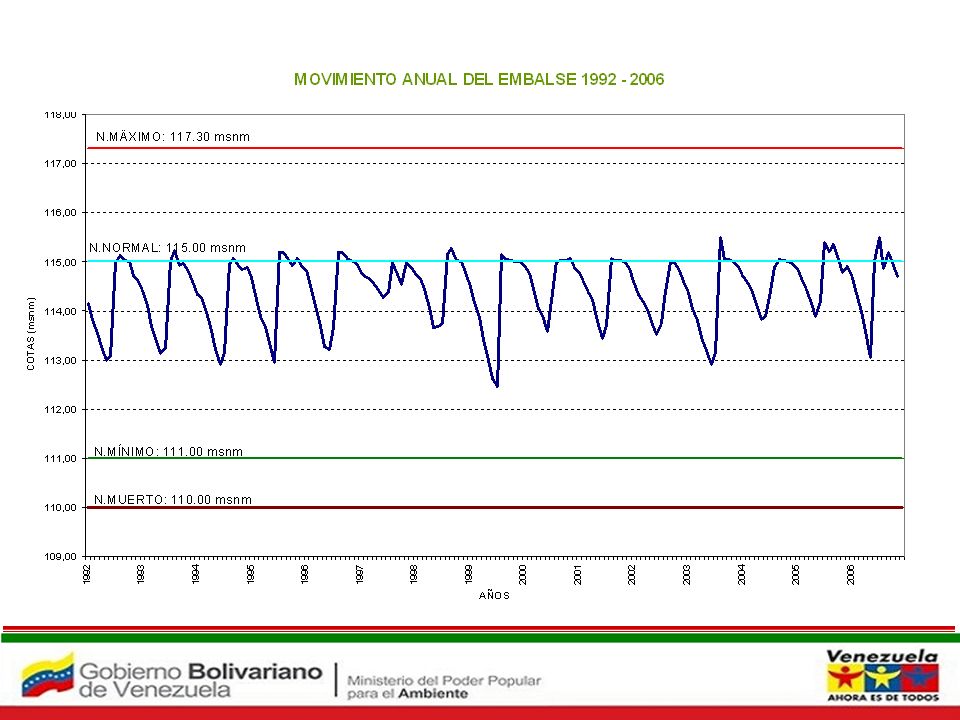

36 EMBALSE EL GUAICAL Nombre de la Presa: El Guaical ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre la Quebrada La Soledad, vía Chaguaramas - Clarines a 46 Km al norte de Tucupido - Municipio José Félix Ribas, Estado Guárico Propósito: Riego, control de inundaciones y desarrollo piscícola. Proyectista: M.O.P. --- D.G.R.H. Constructor:EMEPECA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Quebrada La Soledad. Área de la cuenca: 187 Km2 Escurrimiento medio anual: 13,76 Hm3 EMBALSE: Capacidad máxima : 7,70 Hm3 Capacidad normal : 4,70 Hm3 Capacidad mínimo: 0,40 Hm3 Capacidad útil: 4,30 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra Altura máxima: 12 m Longitud de cresta: 168 m Ancho de cresta: 6 m Cota de cresta: 122 msnm Pendiente de talud: Aguas arriba 3,50 : 1 Aguas abajo 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho. Tipo: Vertedero frontal libre tipo OGEE con descarga libre. Longitud de cresta: 15 m Ancho cimacio: 0,80 m Carga sobre el vertedero: 2,30 m Descarga máxima: 110 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo aguas abajo de la presa. Tipo: Estructura sumergida con rejilla de protección, conducto enterrado de concreto bajo la presa, controlado por 2 válvulas, una de emergencia tipo compuerta de D=24 y otra tipo mariposa D=24 Disipador tipo impacto U.S.B.R. Gasto máximo: 0,68 m3/s BENEFICIOS: Riego de 100 Ha control de inundaciones y desarrollo piscícola Embalse El Guaical

37 Embalse El Medano

38

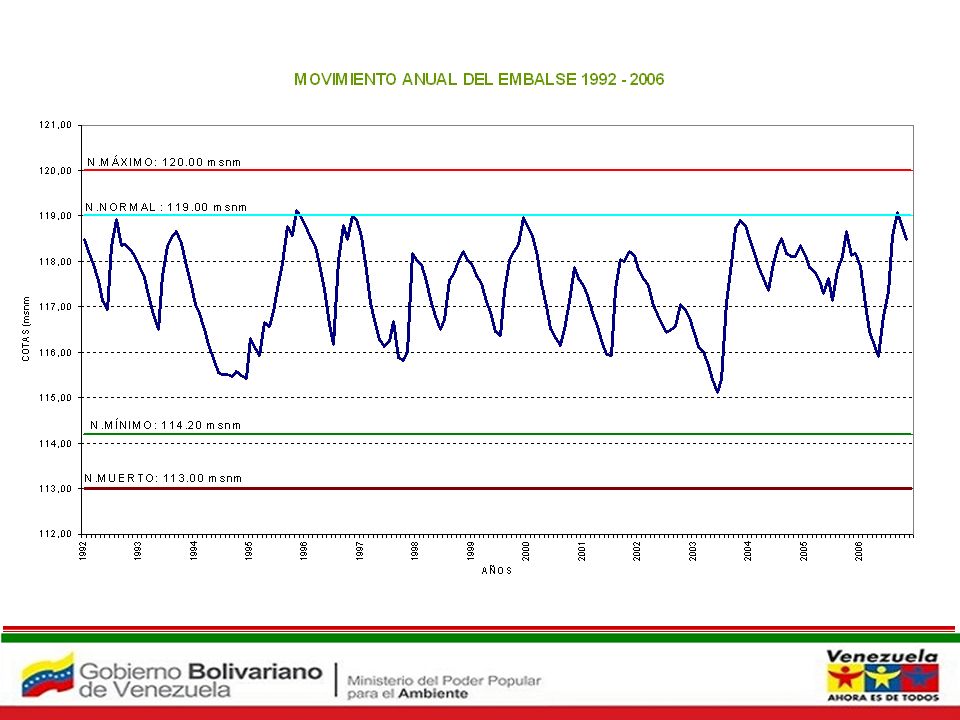

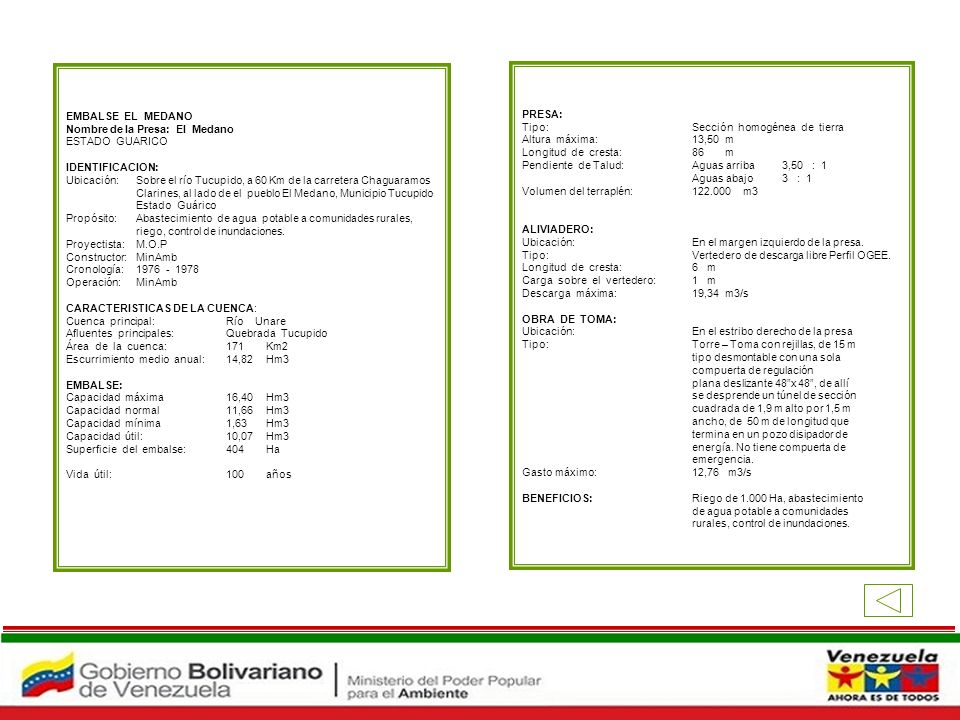

39 EMBALSE EL MEDANO Nombre de la Presa: El Medano ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Tucupido, a 60 Km de la carretera Chaguaramos Clarines, al lado de el pueblo El Medano, Municipio Tucupido Estado Guárico Propósito: Abastecimiento de agua potable a comunidades rurales, riego, control de inundaciones. Proyectista:M.O.P Constructor:MinAmb Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Quebrada Tucupido Área de la cuenca: 171 Km2 Escurrimiento medio anual: 14,82 Hm3 EMBALSE: Capacidad máxima 16,40 Hm3 Capacidad normal 11,66 Hm3 Capacidad mínima 1,63 Hm3 Capacidad útil: 10,07 Hm3 Superficie del embalse: 404 Ha Vida útil: 100 años PRESA: Tipo: Sección homogénea de tierra Altura máxima: 13,50 m Longitud de cresta: 86 m Pendiente de Talud: Aguas arriba 3,50 : 1 Aguas abajo 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el margen izquierdo de la presa. Tipo: Vertedero de descarga libre Perfil OGEE. Longitud de cresta: 6 m Carga sobre el vertedero: 1 m Descarga máxima: 19,34 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho de la presa Tipo: Torre – Toma con rejillas, de 15 m tipo desmontable con una sola compuerta de regulación plana deslizante 48x 48, de allí se desprende un túnel de sección cuadrada de 1,9 m alto por 1,5 m ancho, de 50 m de longitud que termina en un pozo disipador de energía. No tiene compuerta de emergencia. Gasto máximo: 12,76 m3/s BENEFICIOS: Riego de Ha, abastecimiento de agua potable a comunidades rurales, control de inundaciones. Embalse El Medano

40 Embalse El Pueblito

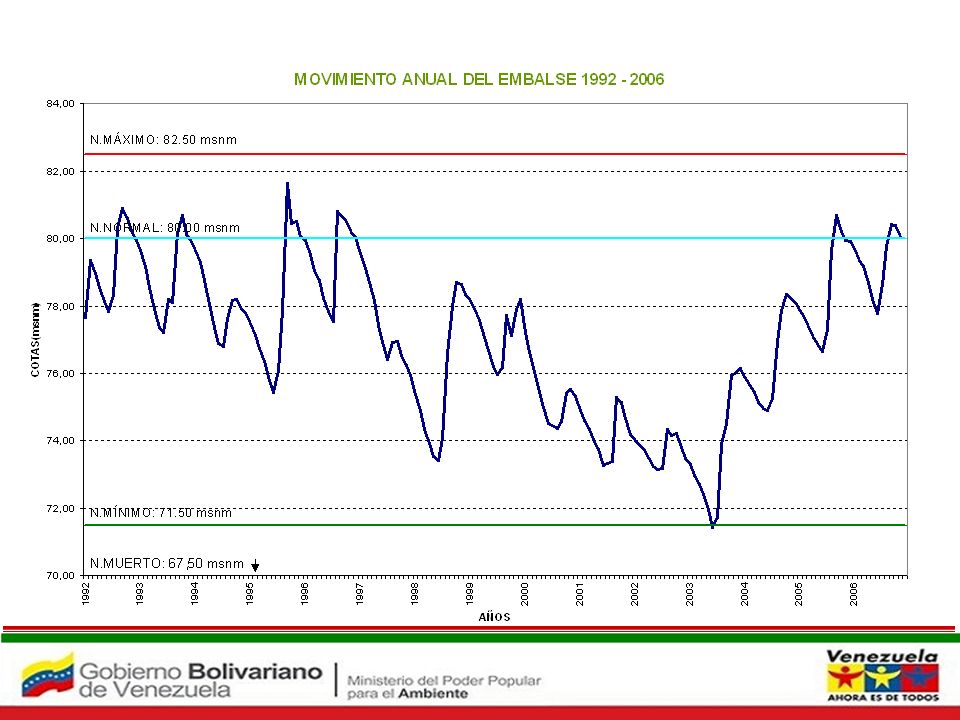

41

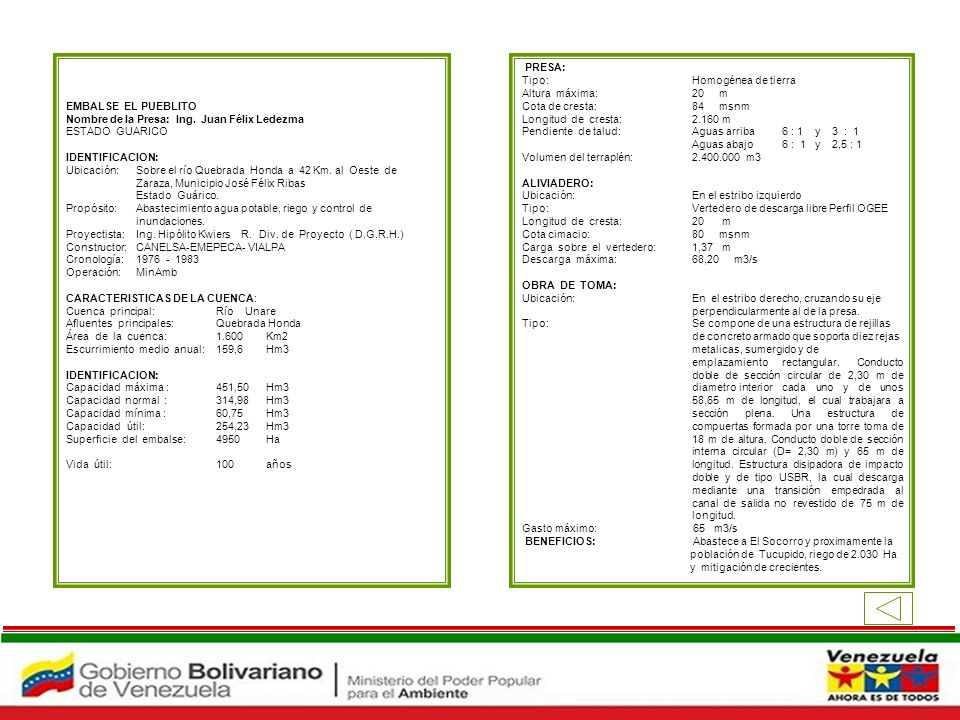

42 EMBALSE EL PUEBLITO Nombre de la Presa: Ing. Juan Félix Ledezma ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Quebrada Honda a 42 Km. al Oeste de Zaraza, Municipio José Félix Ribas Estado Guárico. Propósito: Abastecimiento agua potable, riego y control de inundaciones. Proyectista: Ing. Hipólito Kwiers R. Div. de Proyecto ( D.G.R.H.) Constructor: CANELSA-EMEPECA- VIALPA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Quebrada Honda Área de la cuenca: Km2 Escurrimiento medio anual: 159,6 Hm3 IDENTIFICACION: Capacidad máxima : 451,50 Hm3 Capacidad normal : 314,98 Hm3 Capacidad mínima : 60,75 Hm3 Capacidad útil: 254,23 Hm3 Superficie del embalse: 4950 Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra Altura máxima: 20 m Cota de cresta: 84 msnm Longitud de cresta: m Pendiente de talud: Aguas arriba 6 : 1 y 3 : 1 Aguas abajo 6 : 1 y 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo Tipo: Vertedero de descarga libre Perfil OGEE Longitud de cresta: 20 m Cota cimacio: 80 msnm Carga sobre el vertedero: 1,37 m Descarga máxima: 68,20 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho, cruzando su eje perpendicularmente al de la presa. Tipo: Se compone de una estructura de rejillas de concreto armado que soporta diez rejas metalicas, sumergido y de emplazamiento rectangular. Conducto doble de sección circular de 2,30 m de diametro interior cada uno y de unos 58,65 m de longitud, el cual trabajara a sección plena. Una estructura de compuertas formada por una torre toma de 18 m de altura. Conducto doble de sección interna circular (D= 2,30 m) y 65 m de longitud. Estructura disipadora de impacto doble y de tipo USBR, la cual descarga mediante una transición empedrada al canal de salida no revestido de 75 m de longitud. Gasto máximo: 65 m3/s BENEFICIOS: Abastece a El Socorro y proximamente la población de Tucupido, riego de Ha y mitigación de crecientes. Embalse El Pueblito

43 Embalse Guanapito

44

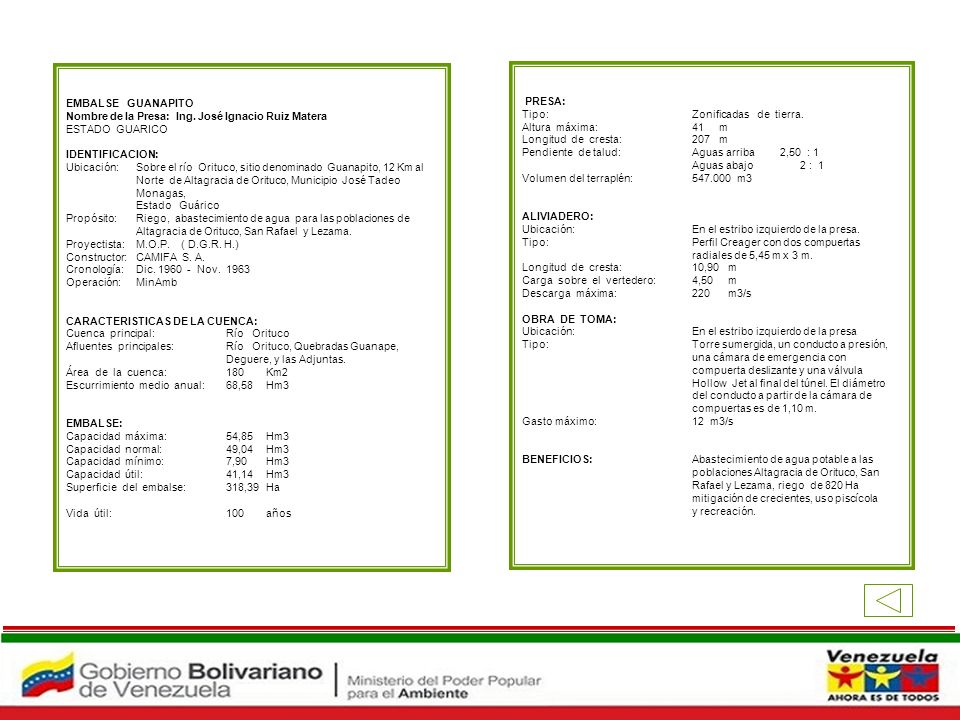

45 EMBALSE GUANAPITO Nombre de la Presa: Ing. José Ignacio Ruiz Matera ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Orituco, sitio denominado Guanapito, 12 Km al Norte de Altagracia de Orituco, Municipio José Tadeo Monagas, Estado Guárico Propósito: Riego, abastecimiento de agua para las poblaciones de Altagracia de Orituco, San Rafael y Lezama. Proyectista: M.O.P. ( D.G.R. H.) Constructor: CAMIFA S. A. Cronología: Dic Nov Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Orituco Afluentes principales: Río Orituco, Quebradas Guanape, Deguere, y las Adjuntas. Área de la cuenca: 180 Km2 Escurrimiento medio anual: 68,58 Hm3 EMBALSE: Capacidad máxima: 54,85 Hm3 Capacidad normal: 49,04 Hm3 Capacidad mínimo: 7,90 Hm3 Capacidad útil: 41,14 Hm3 Superficie del embalse: 318,39 Ha Vida útil: 100 años PRESA: Tipo: Zonificadas de tierra. Altura máxima: 41 m Longitud de cresta: 207 m Pendiente de talud: Aguas arriba 2,50 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa. Tipo: Perfil Creager con dos compuertas radiales de 5,45 m x 3 m. Longitud de cresta: 10,90 m Carga sobre el vertedero: 4,50 m Descarga máxima: 220 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa Tipo: Torre sumergida, un conducto a presión, una cámara de emergencia con compuerta deslizante y una válvula Hollow Jet al final del túnel. El diámetro del conducto a partir de la cámara de compuertas es de 1,10 m. Gasto máximo: 12 m3/s BENEFICIOS: Abastecimiento de agua potable a las poblaciones Altagracia de Orituco, San Rafael y Lezama, riego de 820 Ha mitigación de crecientes, uso piscícola y recreación. Embalse Guanapito

46 Embalse Guarico

47

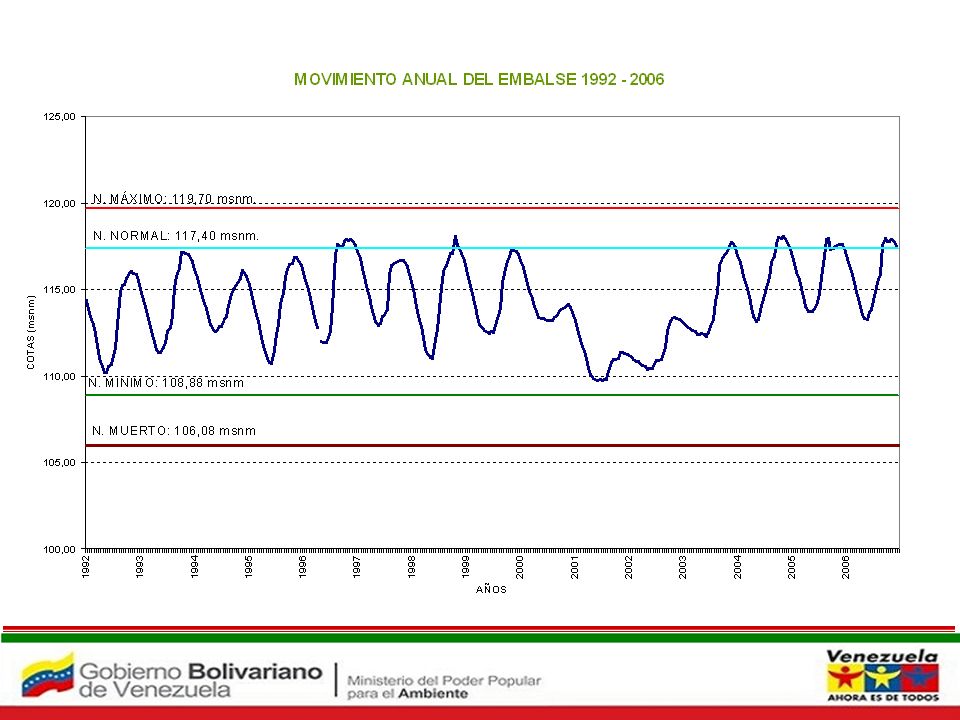

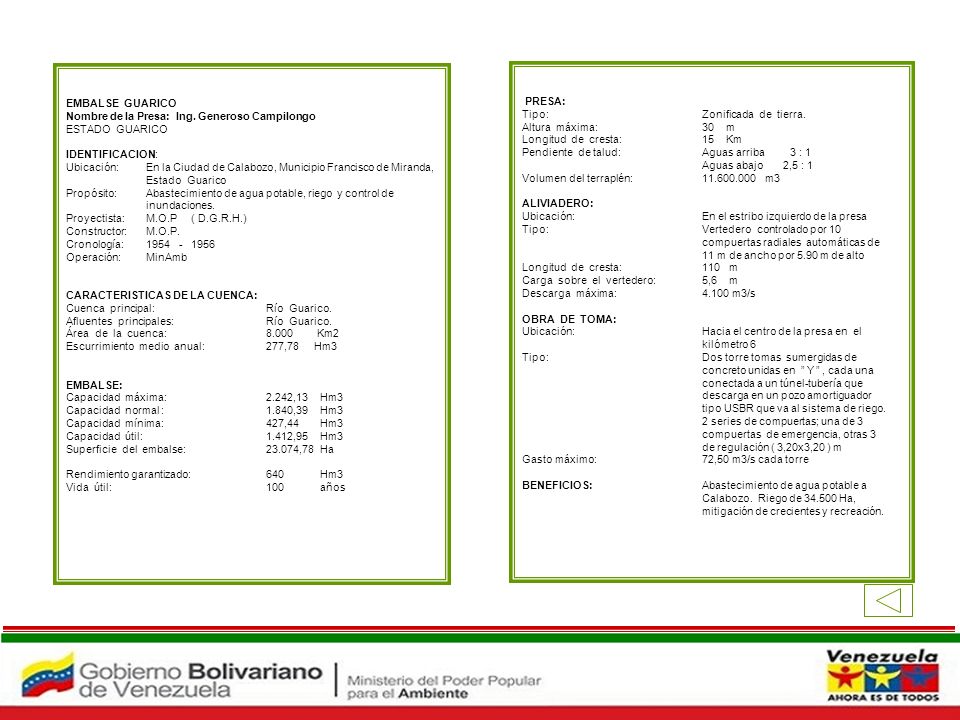

48 EMBALSE GUARICO Nombre de la Presa: Ing. Generoso Campilongo ESTADO GUARICO IDENTIFICACION: Ubicación: En la Ciudad de Calabozo, Municipio Francisco de Miranda, Estado Guarico Propósito: Abastecimiento de agua potable, riego y control de inundaciones. Proyectista: M.O.P ( D.G.R.H.) Constructor: M.O.P. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Guarico. Afluentes principales: Río Guarico. Área de la cuenca: Km2 Escurrimiento medio anual: 277,78 Hm3 EMBALSE: Capacidad máxima: 2.242,13 Hm3 Capacidad normal : 1.840,39 Hm3 Capacidad mínima: 427,44 Hm3 Capacidad útil: 1.412,95 Hm3 Superficie del embalse: ,78 Ha Rendimiento garantizado: 640 Hm3 Vida útil: 100 años PRESA: Tipo: Zonificada de tierra. Altura máxima: 30 m Longitud de cresta: 15 Km Pendiente de talud: Aguas arriba 3 : 1 Aguas abajo 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa Tipo: Vertedero controlado por 10 compuertas radiales automáticas de 11 m de ancho por 5.90 m de alto Longitud de cresta: 110 m Carga sobre el vertedero: 5,6 m Descarga máxima: m3/s OBRA DE TOMA: Ubicación: Hacia el centro de la presa en el kilómetro 6 Tipo: Dos torre tomas sumergidas de concreto unidas en Y, cada una conectada a un túnel-tubería que descarga en un pozo amortiguador tipo USBR que va al sistema de riego. 2 series de compuertas; una de 3 compuertas de emergencia, otras 3 de regulación ( 3,20x3,20 ) m Gasto máximo: 72,50 m3/s cada torre BENEFICIOS: Abastecimiento de agua potable a Calabozo. Riego de Ha, mitigación de crecientes y recreación. Embalse Guarico

49 Embalse La Becerra

50

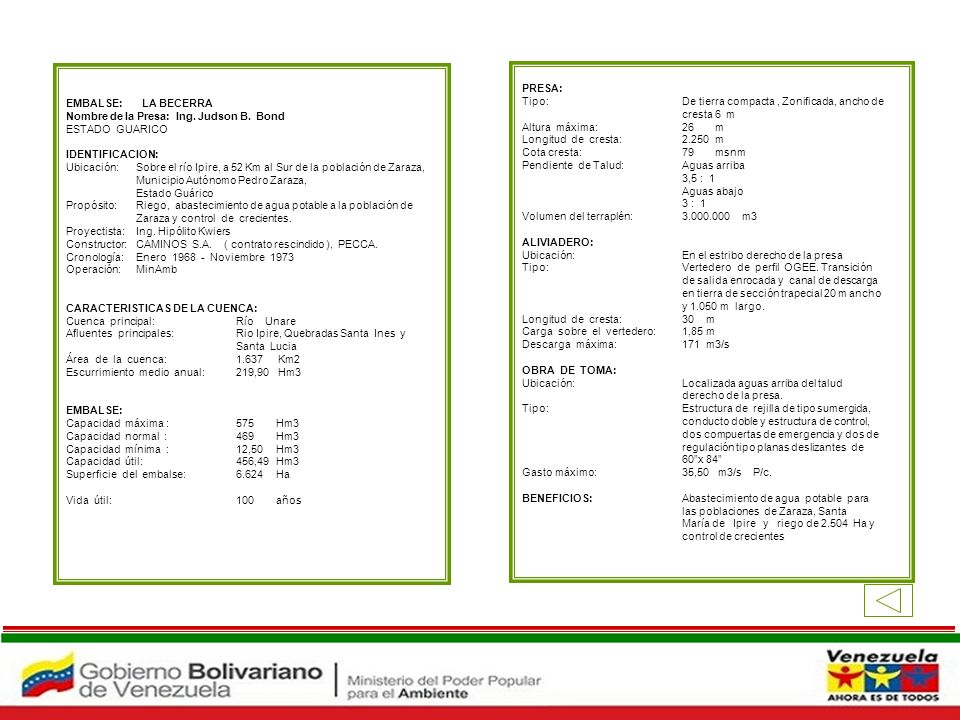

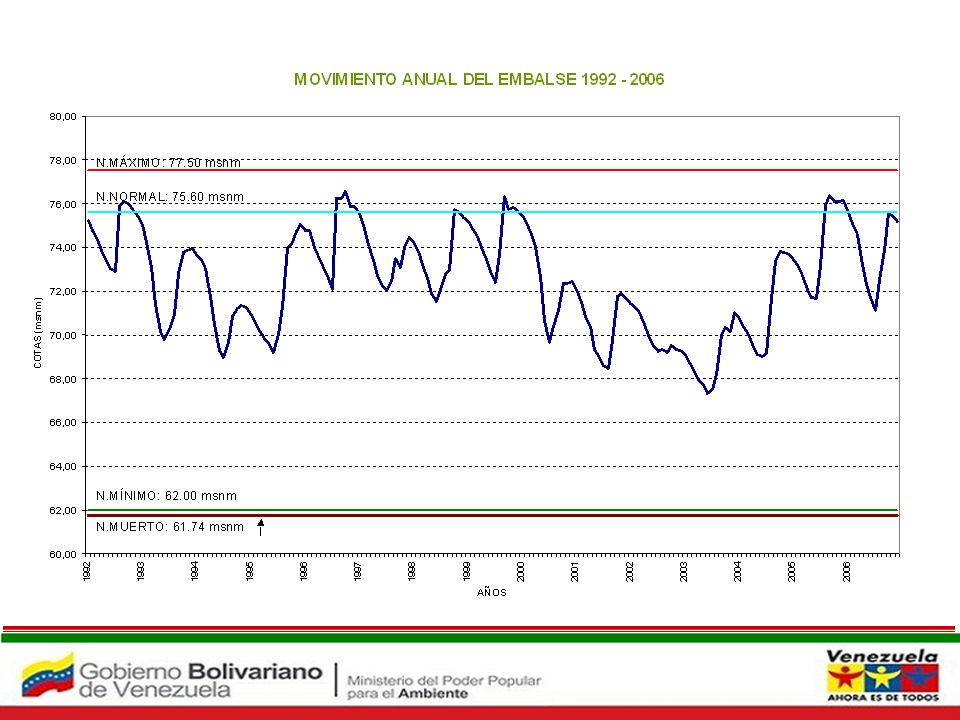

51 EMBALSE: LA BECERRA Nombre de la Presa: Ing. Judson B. Bond ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Ipire, a 52 Km al Sur de la población de Zaraza, Municipio Autónomo Pedro Zaraza, Estado Guárico Propósito: Riego, abastecimiento de agua potable a la población de Zaraza y control de crecientes. Proyectista: Ing. Hipólito Kwiers Constructor: CAMINOS S.A. ( contrato rescindido ), PECCA. Cronología:Enero Noviembre 1973 Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Rio Ipire, Quebradas Santa Ines y Santa Lucia Área de la cuenca: Km2 Escurrimiento medio anual: 219,90 Hm3 EMBALSE: Capacidad máxima : 575 Hm3 Capacidad normal : 469 Hm3 Capacidad mínima : 12,50 Hm3 Capacidad útil: 456,49 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: De tierra compacta, Zonificada, ancho de cresta 6 m Altura máxima: 26 m Longitud de cresta: m Cota cresta: 79 msnm Pendiente de Talud: Aguas arriba 3,5 : 1 Aguas abajo 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho de la presa Tipo: Vertedero de perfil OGEE. Transición de salida enrocada y canal de descarga en tierra de sección trapecial 20 m ancho y m largo. Longitud de cresta: 30 m Carga sobre el vertedero: 1,85 m Descarga máxima: 171 m3/s OBRA DE TOMA: Ubicación: Localizada aguas arriba del talud derecho de la presa. Tipo: Estructura de rejilla de tipo sumergida, conducto doble y estructura de control, dos compuertas de emergencia y dos de regulación tipo planas deslizantes de 60x 84 Gasto máximo: 35,50 m3/s P/c. BENEFICIOS: Abastecimiento de agua potable para las poblaciones de Zaraza, Santa María de Ipire y riego de Ha y control de crecientes Embalse La Becerra

52 Embalse Tamanaco

53

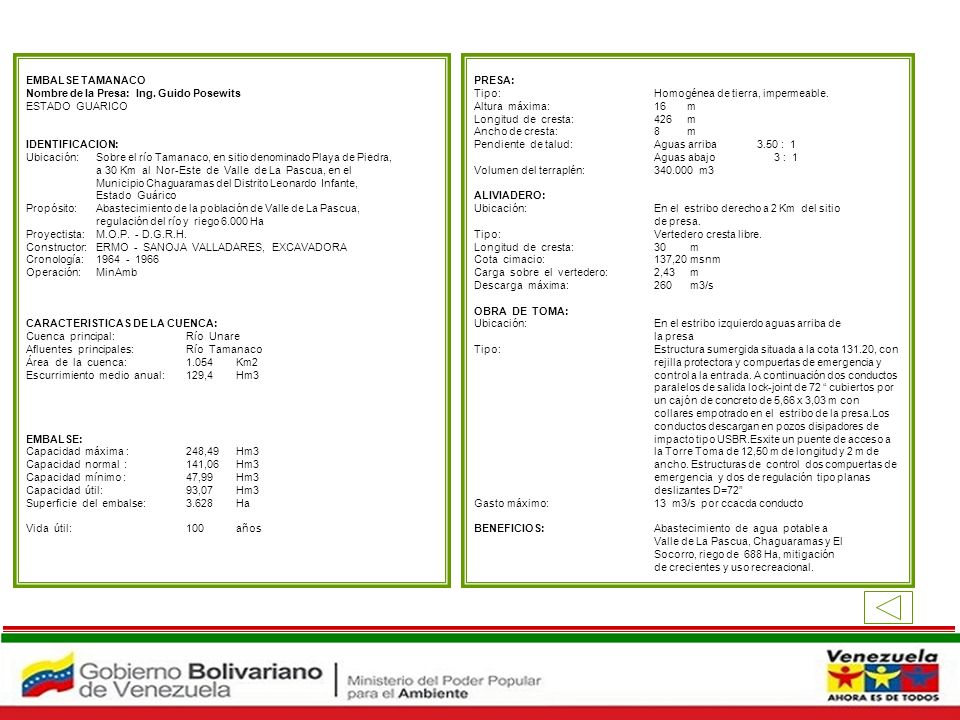

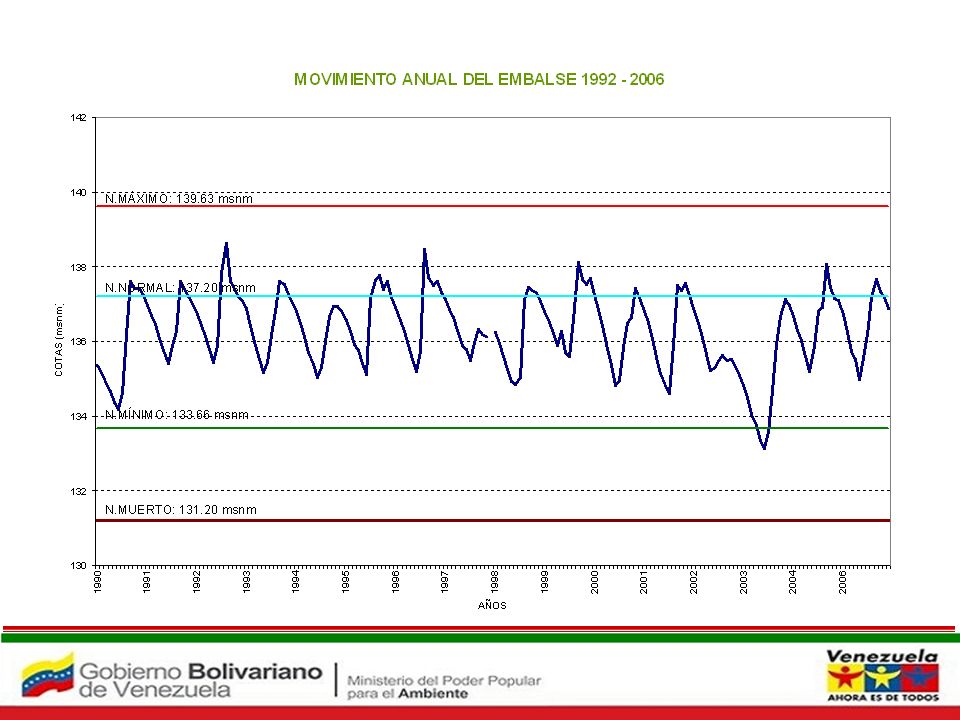

54 EMBALSE TAMANACO Nombre de la Presa: Ing. Guido Posewits ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre el río Tamanaco, en sitio denominado Playa de Piedra, a 30 Km al Nor-Este de Valle de La Pascua, en el Municipio Chaguaramas del Distrito Leonardo Infante, Estado Guárico Propósito: Abastecimiento de la población de Valle de La Pascua, regulación del río y riego Ha Proyectista: M.O.P. - D.G.R.H. Constructor: ERMO - SANOJA VALLADARES, EXCAVADORA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Río Tamanaco Área de la cuenca: Km2 Escurrimiento medio anual: 129,4 Hm3 EMBALSE: Capacidad máxima : 248,49 Hm3 Capacidad normal : 141,06 Hm3 Capacidad mínimo : 47,99 Hm3 Capacidad útil: 93,07 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra, impermeable. Altura máxima: 16 m Longitud de cresta: 426 m Ancho de cresta: 8 m Pendiente de talud: Aguas arriba 3.50 : 1 Aguas abajo 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho a 2 Km del sitio de presa. Tipo: Vertedero cresta libre. Longitud de cresta: 30 m Cota cimacio: 137,20 msnm Carga sobre el vertedero: 2,43 m Descarga máxima: 260 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo aguas arriba de la presa Tipo: Estructura sumergida situada a la cota , con rejilla protectora y compuertas de emergencia y control a la entrada. A continuación dos conductos paralelos de salida lock-joint de 72 cubiertos por un cajón de concreto de 5,66 x 3,03 m con collares empotrado en el estribo de la presa.Los conductos descargan en pozos disipadores de impacto tipo USBR.Esxite un puente de acceso a la Torre Toma de 12,50 m de longitud y 2 m de ancho. Estructuras de control dos compuertas de emergencia y dos de regulación tipo planas deslizantes D=72 Gasto máximo: 13 m3/s por ccacda conducto BENEFICIOS: Abastecimiento de agua potable a Valle de La Pascua, Chaguaramas y El Socorro, riego de 688 Ha, mitigación de crecientes y uso recreacional. Embalse Tamanaco

55 Embalse Taparito

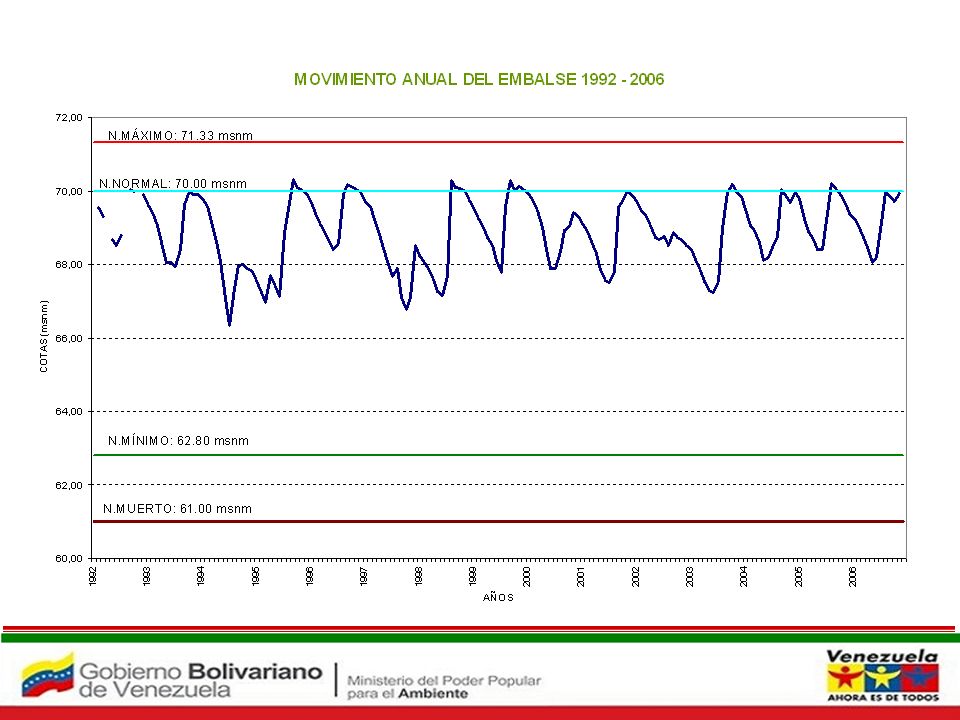

56

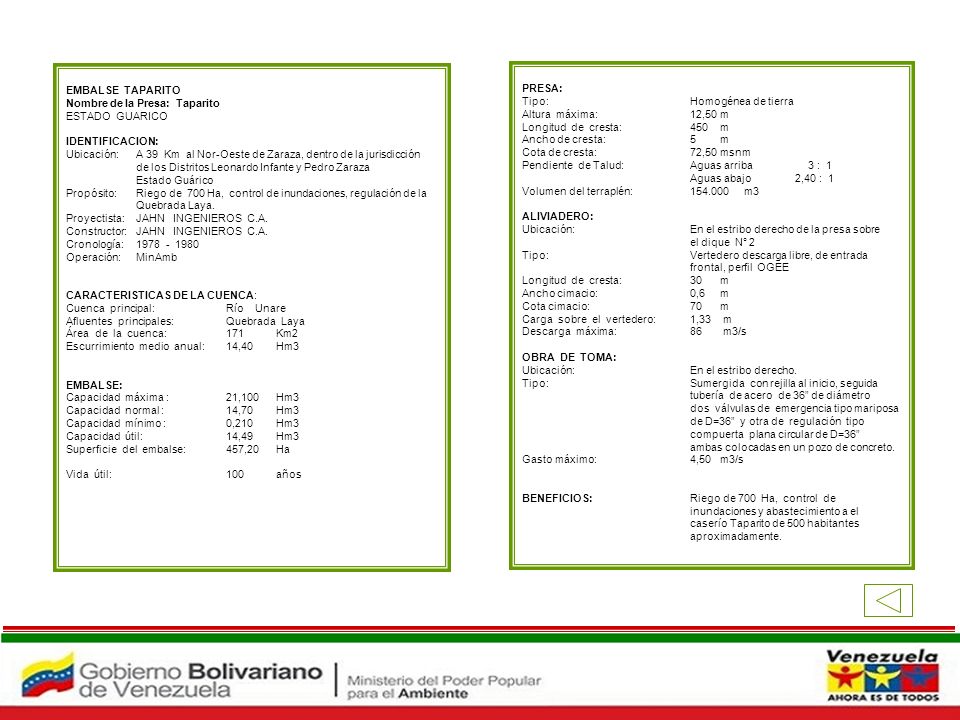

57 EMBALSE TAPARITO Nombre de la Presa: Taparito ESTADO GUARICO IDENTIFICACION: Ubicación: A 39 Km al Nor-Oeste de Zaraza, dentro de la jurisdicción de los Distritos Leonardo Infante y Pedro Zaraza Estado Guárico Propósito: Riego de 700 Ha, control de inundaciones, regulación de la Quebrada Laya. Proyectista: JAHN INGENIEROS C.A. Constructor: JAHN INGENIEROS C.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Unare Afluentes principales: Quebrada Laya Área de la cuenca: 171 Km2 Escurrimiento medio anual: 14,40 Hm3 EMBALSE: Capacidad máxima : 21,100 Hm3 Capacidad normal : 14,70 Hm3 Capacidad mínimo : 0,210 Hm3 Capacidad útil: 14,49 Hm3 Superficie del embalse: 457,20 Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra Altura máxima: 12,50 m Longitud de cresta: 450 m Ancho de cresta: 5 m Cota de cresta: 72,50 msnm Pendiente de Talud: Aguas arriba 3 : 1 Aguas abajo 2,40 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho de la presa sobre el dique N° 2 Tipo: Vertedero descarga libre, de entrada frontal, perfil OGEE Longitud de cresta: 30 m Ancho cimacio: 0,6 m Cota cimacio: 70 m Carga sobre el vertedero: 1,33 m Descarga máxima: 86 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho. Tipo: Sumergida con rejilla al inicio, seguida tubería de acero de 36 de diámetro dos válvulas de emergencia tipo mariposa de D=36 y otra de regulación tipo compuerta plana circular de D=36 ambas colocadas en un pozo de concreto. Gasto máximo: 4,50 m3/s BENEFICIOS: Riego de 700 Ha, control de inundaciones y abastecimiento a el caserío Taparito de 500 habitantes aproximadamente. Embalse Taparito

58 Embalse Tiznados

59

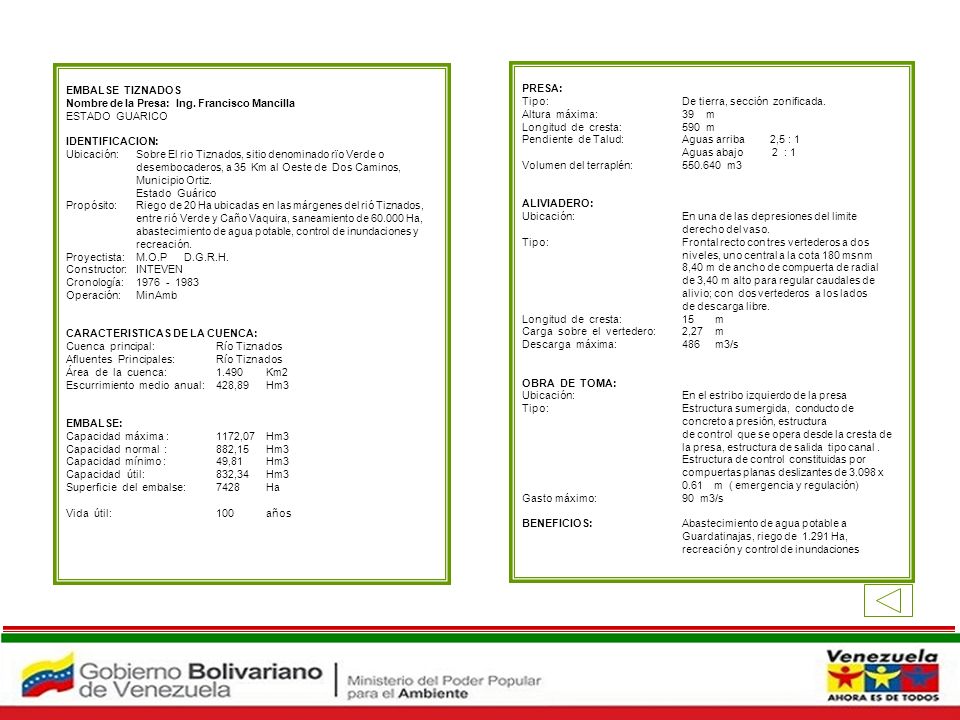

60 EMBALSE TIZNADOS Nombre de la Presa: Ing. Francisco Mancilla ESTADO GUARICO IDENTIFICACION: Ubicación: Sobre El rio Tiznados, sitio denominado rïo Verde o desembocaderos, a 35 Km al Oeste de Dos Caminos, Municipio Ortiz. Estado Guárico Propósito: Riego de 20 Ha ubicadas en las márgenes del rió Tiznados, entre rió Verde y Caño Vaquira, saneamiento de Ha, abastecimiento de agua potable, control de inundaciones y recreación. Proyectista: M.O.P D.G.R.H. Constructor: INTEVEN Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Tiznados Afluentes Principales: Río Tiznados Área de la cuenca: Km2 Escurrimiento medio anual: 428,89 Hm3 EMBALSE: Capacidad máxima : 1172,07 Hm3 Capacidad normal : 882,15 Hm3 Capacidad mínimo : 49,81 Hm3 Capacidad útil: 832,34 Hm3 Superficie del embalse: 7428 Ha Vida útil: 100 años PRESA: Tipo: De tierra, sección zonificada. Altura máxima: 39 m Longitud de cresta: 590 m Pendiente de Talud: Aguas arriba 2,5 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En una de las depresiones del limite derecho del vaso. Tipo: Frontal recto con tres vertederos a dos niveles, uno central a la cota 180 msnm 8,40 m de ancho de compuerta de radial de 3,40 m alto para regular caudales de alivio; con dos vertederos a los lados de descarga libre. Longitud de cresta: 15 m Carga sobre el vertedero: 2,27 m Descarga máxima: 486 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa Tipo: Estructura sumergida, conducto de concreto a presión, estructura de control que se opera desde la cresta de la presa, estructura de salida tipo canal. Estructura de control constituidas por compuertas planas deslizantes de x 0.61 m ( emergencia y regulación) Gasto máximo: 90 m3/s BENEFICIOS: Abastecimiento de agua potable a Guardatinajas, riego de Ha, recreación y control de inundaciones Embalse Tiznados

61 Embalse Atarigua

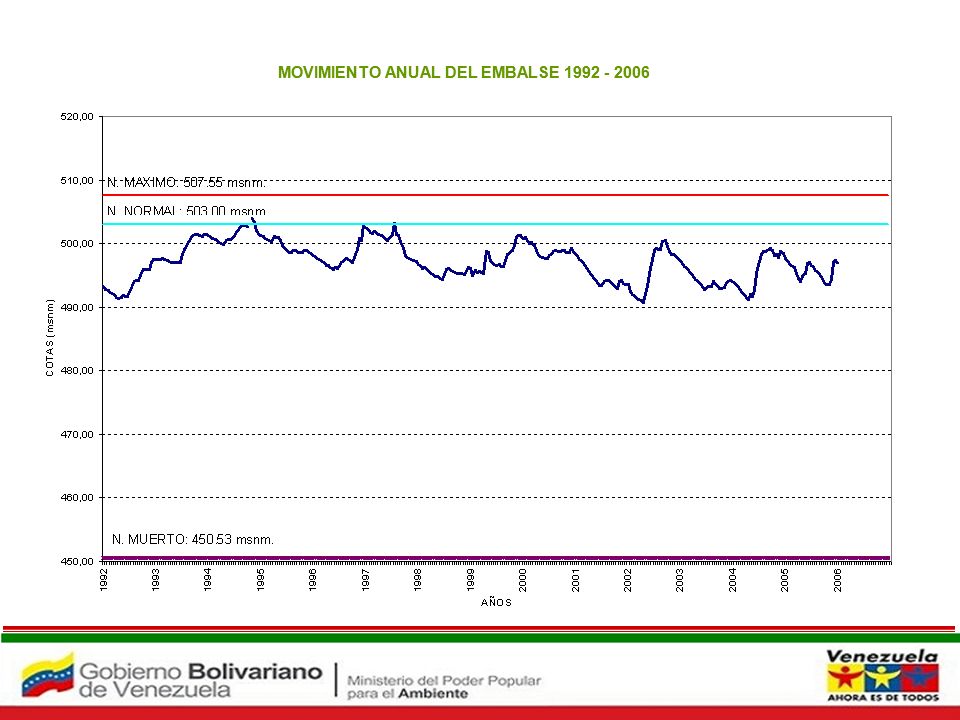

62 MOVIMIENTO ANUAL DEL EMBALSE

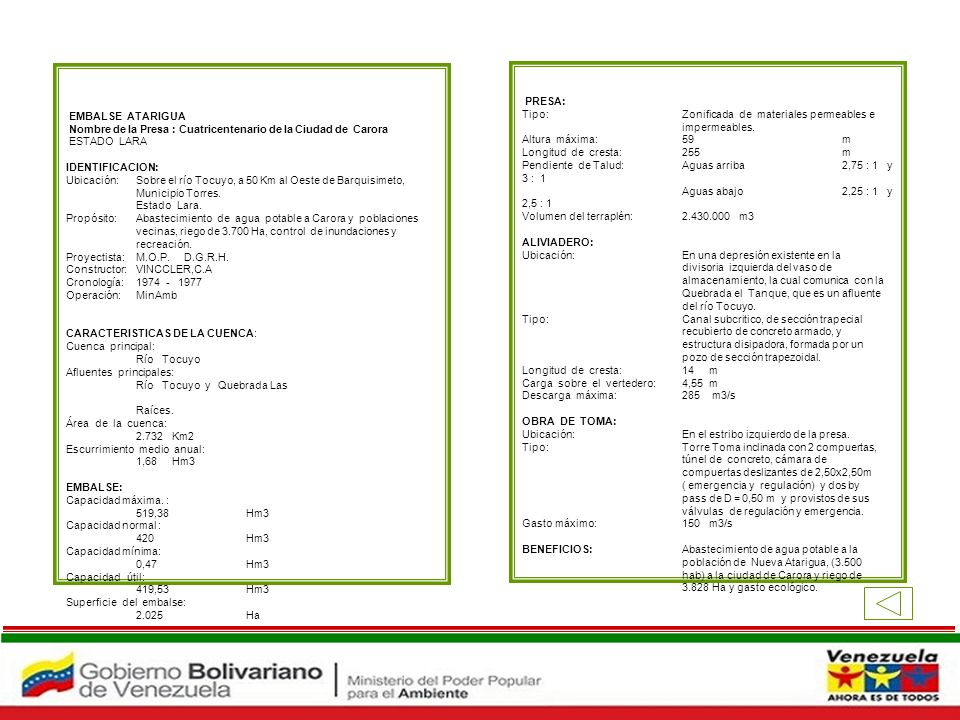

63 EMBALSE ATARIGUA Nombre de la Presa : Cuatricentenario de la Ciudad de Carora ESTADO LARA IDENTIFICACION: Ubicación: Sobre el río Tocuyo, a 50 Km al Oeste de Barquisimeto, Municipio Torres. Estado Lara. Propósito: Abastecimiento de agua potable a Carora y poblaciones vecinas, riego de Ha, control de inundaciones y recreación. Proyectista: M.O.P. D.G.R.H. Constructor: VINCCLER,C.A Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Tocuyo Afluentes principales: Río Tocuyo y Quebrada Las Raíces. Área de la cuenca: Km2 Escurrimiento medio anual: 1,68 Hm3 EMBALSE: Capacidad máxima. : 519,38 Hm3 Capacidad normal : 420 Hm3 Capacidad mínima: 0,47 Hm3 Capacidad útil: 419,53 Hm3 Superficie del embalse: Ha Rendimiento Garantizado 87,67 Hm3 Consumo Humano Vida útil: 100 años PRESA: Tipo: Zonificada de materiales permeables e impermeables. Altura máxima: 59 m Longitud de cresta: 255 m Pendiente de Talud: Aguas arriba 2,75 : 1 y 3 : 1 Aguas abajo 2,25 : 1 y 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En una depresión existente en la divisoria izquierda del vaso de almacenamiento, la cual comunica con la Quebrada el Tanque, que es un afluente del río Tocuyo. Tipo: Canal subcritico, de sección trapecial recubierto de concreto armado, y estructura disipadora, formada por un pozo de sección trapezoidal. Longitud de cresta: 14 m Carga sobre el vertedero: 4,55 m Descarga máxima: 285 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo de la presa. Tipo: Torre Toma inclinada con 2 compuertas, túnel de concreto, cámara de compuertas deslizantes de 2,50x2,50m ( emergencia y regulación) y dos by pass de D = 0,50 m y provistos de sus válvulas de regulación y emergencia. Gasto máximo: 150 m3/s BENEFICIOS: Abastecimiento de agua potable a la población de Nueva Atarigua, (3.500 hab) a la ciudad de Carora y riego de Ha y gasto ecológico. Embalse Atarigua

64 Embalse Dos Cerritos

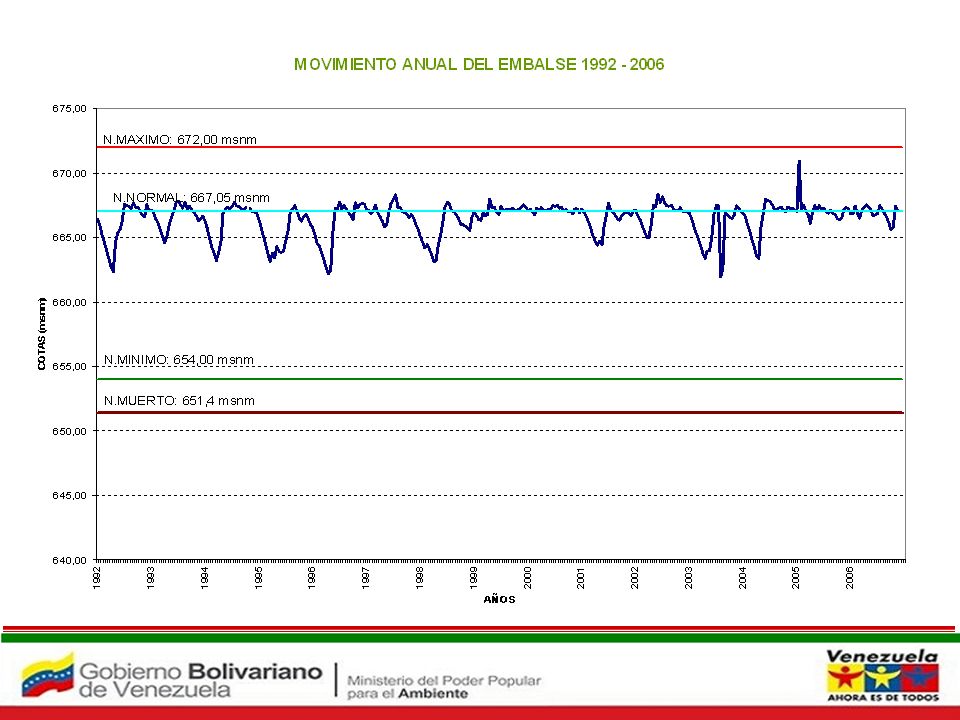

65

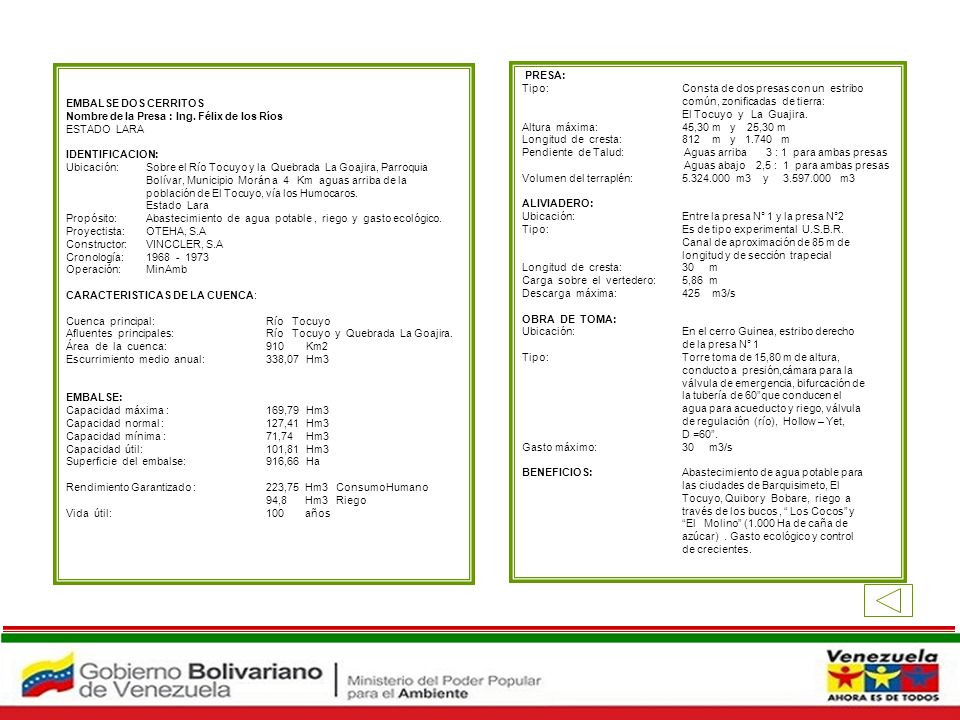

66 EMBALSE DOS CERRITOS Nombre de la Presa : Ing. Félix de los Ríos ESTADO LARA IDENTIFICACION: Ubicación: Sobre el Río Tocuyo y la Quebrada La Goajira, Parroquia Bolívar, Municipio Morán a 4 Km aguas arriba de la población de El Tocuyo, vía los Humocaros. Estado Lara Propósito: Abastecimiento de agua potable, riego y gasto ecológico. Proyectista: OTEHA, S.A Constructor: VINCCLER, S.A Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Tocuyo Afluentes principales: Río Tocuyo y Quebrada La Goajira. Área de la cuenca: 910 Km2 Escurrimiento medio anual: 338,07 Hm3 EMBALSE: Capacidad máxima : 169,79 Hm3 Capacidad normal : 127,41 Hm3 Capacidad mínima : 71,74 Hm3 Capacidad útil: 101,81 Hm3 Superficie del embalse: 916,66 Ha Rendimiento Garantizado : 223,75 Hm3 ConsumoHumano 94,8 Hm3 Riego Vida útil: 100 años PRESA: Tipo: Consta de dos presas con un estribo común, zonificadas de tierra: El Tocuyo y La Guajira. Altura máxima: 45,30 m y 25,30 m Longitud de cresta: 812 m y m Pendiente de Talud: Aguas arriba 3 : 1 para ambas presas Aguas abajo 2,5 : 1 para ambas presas Volumen del terraplén: m3 y m3 ALIVIADERO: Ubicación:Entre la presa N° 1 y la presa N°2 Tipo: Es de tipo experimental U.S.B.R. Canal de aproximación de 85 m de longitud y de sección trapecial Longitud de cresta: 30 m Carga sobre el vertedero: 5,86 m Descarga máxima: 425 m3/s OBRA DE TOMA: Ubicación: En el cerro Guinea, estribo derecho de la presa N° 1 Tipo: Torre toma de 15,80 m de altura, conducto a presión,cámara para la válvula de emergencia, bifurcación de la tubería de 60que conducen el agua para acueducto y riego, válvula de regulación (río), Hollow – Yet, D =60. Gasto máximo: 30 m3/s BENEFICIOS: Abastecimiento de agua potable para las ciudades de Barquisimeto, El Tocuyo, Quibor y Bobare, riego a través de los bucos, Los Cocos y El Molino (1.000 Ha de caña de azúcar). Gasto ecológico y control de crecientes. Embalse Dos Cerritos

67 Embalse El Ermitaño

68

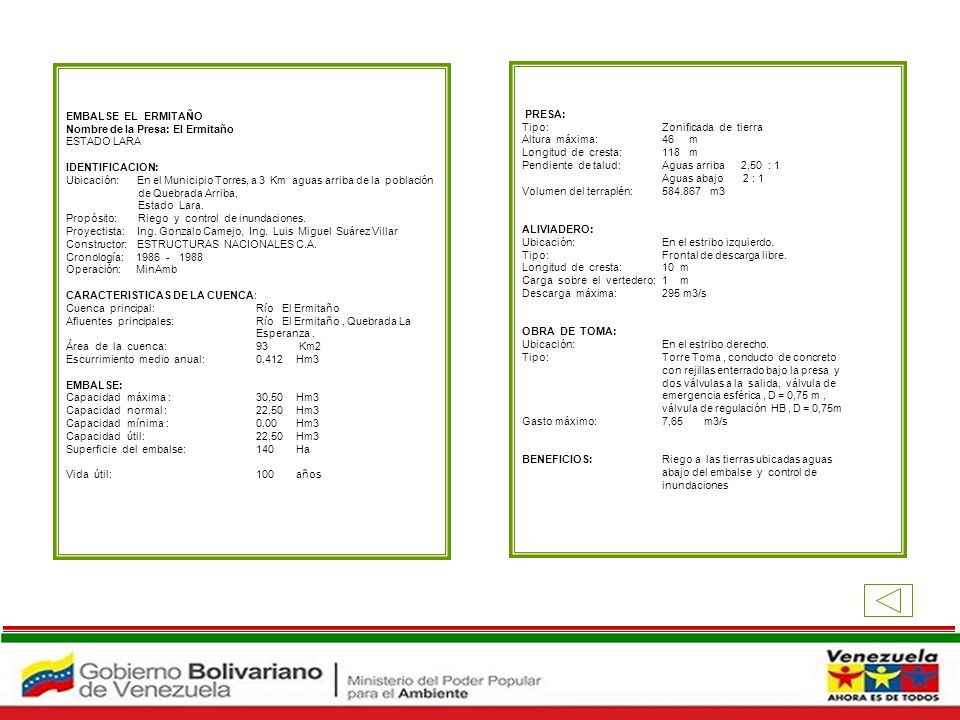

69 EMBALSE EL ERMITAÑO Nombre de la Presa: El Ermitaño ESTADO LARA IDENTIFICACION: Ubicación: En el Municipio Torres, a 3 Km aguas arriba de la población de Quebrada Arriba, Estado Lara. Propósito: Riego y control de inundaciones. Proyectista: Ing. Gonzalo Camejo, Ing. Luis Miguel Suárez Villar Constructor: ESTRUCTURAS NACIONALES C.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río El Ermitaño Afluentes principales: Río El Ermitaño, Quebrada La Esperanza. Área de la cuenca: 93 Km2 Escurrimiento medio anual: 0,412 Hm3 EMBALSE: Capacidad máxima : 30,50 Hm3 Capacidad normal : 22,50 Hm3 Capacidad mínima : 0,00 Hm3 Capacidad útil: 22,50 Hm3 Superficie del embalse: 140 Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra Altura máxima: 46 m Longitud de cresta: 118 m Pendiente de talud: Aguas arriba 2,50 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo. Tipo: Frontal de descarga libre. Longitud de cresta: 10 m Carga sobre el vertedero: 1 m Descarga máxima: 295 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho. Tipo: Torre Toma, conducto de concreto con rejillas enterrado bajo la presa y dos válvulas a la salida, válvula de emergencia esférica, D = 0,75 m, válvula de regulación HB, D = 0,75m Gasto máximo: 7,65 m3/s BENEFICIOS: Riego a las tierras ubicadas aguas abajo del embalse y control de inundaciones Embalse El Ermitaño

70 Embalse Los Quediches

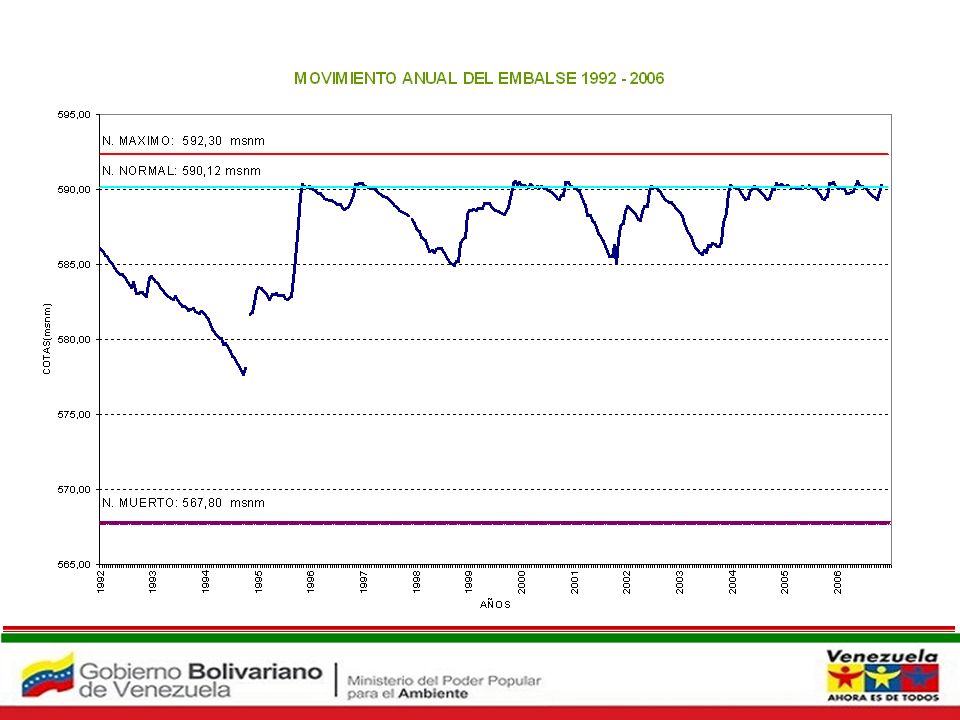

71

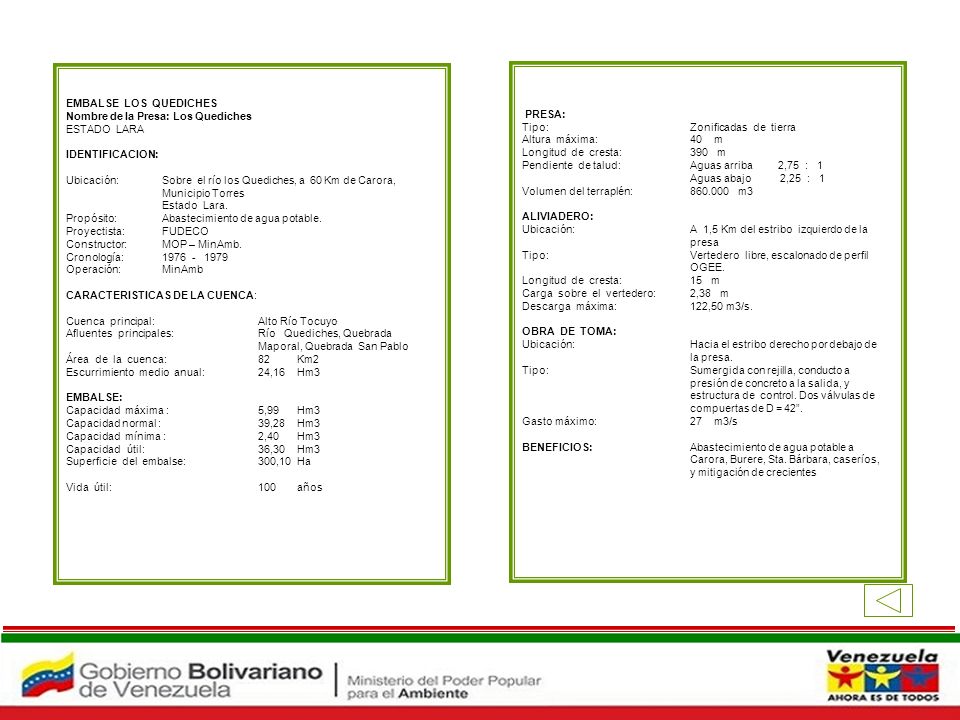

72 EMBALSE LOS QUEDICHES Nombre de la Presa: Los Quediches ESTADO LARA IDENTIFICACION: Ubicación: Sobre el río los Quediches, a 60 Km de Carora, Municipio Torres Estado Lara. Propósito: Abastecimiento de agua potable. Proyectista: FUDECO Constructor: MOP – MinAmb. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Alto Río Tocuyo Afluentes principales: Río Quediches, Quebrada Maporal, Quebrada San Pablo Área de la cuenca: 82 Km2 Escurrimiento medio anual: 24,16 Hm3 EMBALSE: Capacidad máxima : 5,99 Hm3 Capacidad normal : 39,28 Hm3 Capacidad mínima : 2,40 Hm3 Capacidad útil: 36,30 Hm3 Superficie del embalse: 300,10 Ha Vida útil: 100 años PRESA: Tipo: Zonificadas de tierra Altura máxima: 40 m Longitud de cresta: 390 m Pendiente de talud: Aguas arriba 2,75 : 1 Aguas abajo 2,25 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: A 1,5 Km del estribo izquierdo de la presa Tipo: Vertedero libre, escalonado de perfil OGEE. Longitud de cresta: 15 m Carga sobre el vertedero: 2,38 m Descarga máxima: 122,50 m3/s. OBRA DE TOMA: Ubicación: Hacia el estribo derecho por debajo de la presa. Tipo: Sumergida con rejilla, conducto a presión de concreto a la salida, y estructura de control. Dos válvulas de compuertas de D = 42. Gasto máximo: 27 m3/s BENEFICIOS: Abastecimiento de agua potable a Carora, Burere, Sta. Bárbara, caseríos, y mitigación de crecientes Embalse Los Quediches

73 Embalse Onia

74 MOVIMIENTO ANUAL DEL EMBALSE

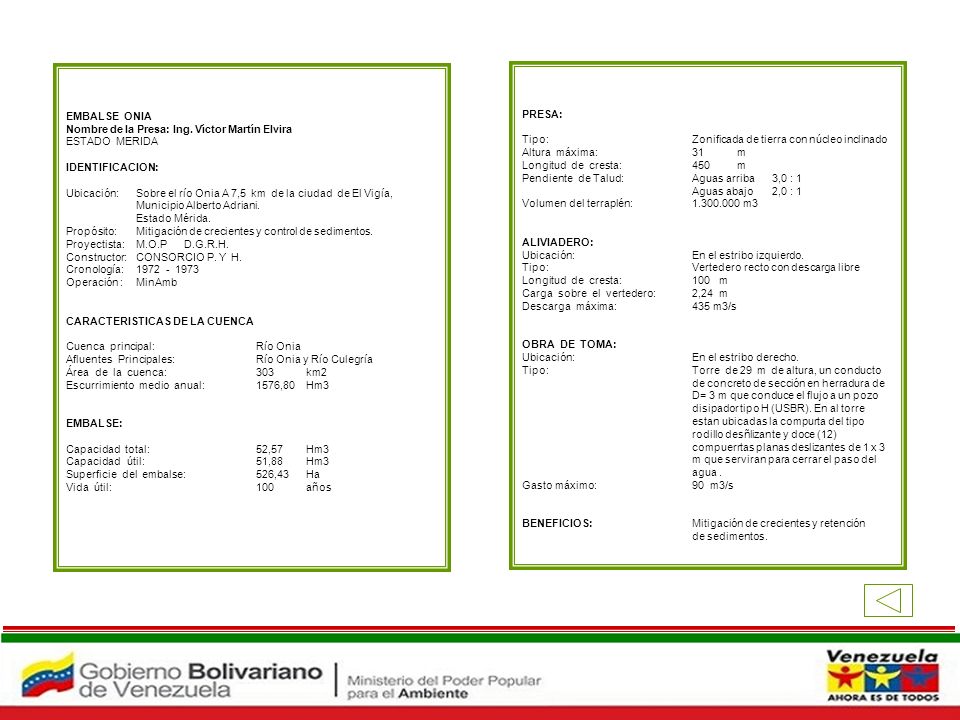

75 EMBALSE ONIA Nombre de la Presa: Ing. Víctor Martín Elvira ESTADO MERIDA IDENTIFICACION: Ubicación: Sobre el río Onia A 7,5 km de la ciudad de El Vigía, Municipio Alberto Adriani. Estado Mérida. Propósito: Mitigación de crecientes y control de sedimentos. Proyectista: M.O.P D.G.R.H. Constructor: CONSORCIO P. Y H. Cronología: Operación : MinAmb CARACTERISTICAS DE LA CUENCA Cuenca principal: Río Onia Afluentes Principales: Río Onia y Río Culegría Área de la cuenca: 303 km2 Escurrimiento medio anual: 1576,80Hm3 EMBALSE: Capacidad total: 52,57 Hm3 Capacidad útil: 51,88 Hm3 Superficie del embalse: 526,43 Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra con núcleo inclinado Altura máxima: 31 m Longitud de cresta: 450 m Pendiente de Talud: Aguas arriba 3,0 : 1 Aguas abajo 2,0 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo. Tipo: Vertedero recto con descarga libre Longitud de cresta: 100 m Carga sobre el vertedero: 2,24 m Descarga máxima: 435 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho. Tipo: Torre de 29 m de altura, un conducto de concreto de sección en herradura de D= 3 m que conduce el flujo a un pozo disipador tipo H (USBR). En al torre estan ubicadas la compurta del tipo rodillo desñlizante y doce (12) compuerrtas planas deslizantes de 1 x 3 m que serviran para cerrar el paso del agua. Gasto máximo: 90 m3/s BENEFICIOS: Mitigación de crecientes y retención de sedimentos. Embalse Onia

76 Embalse El Guamo

77

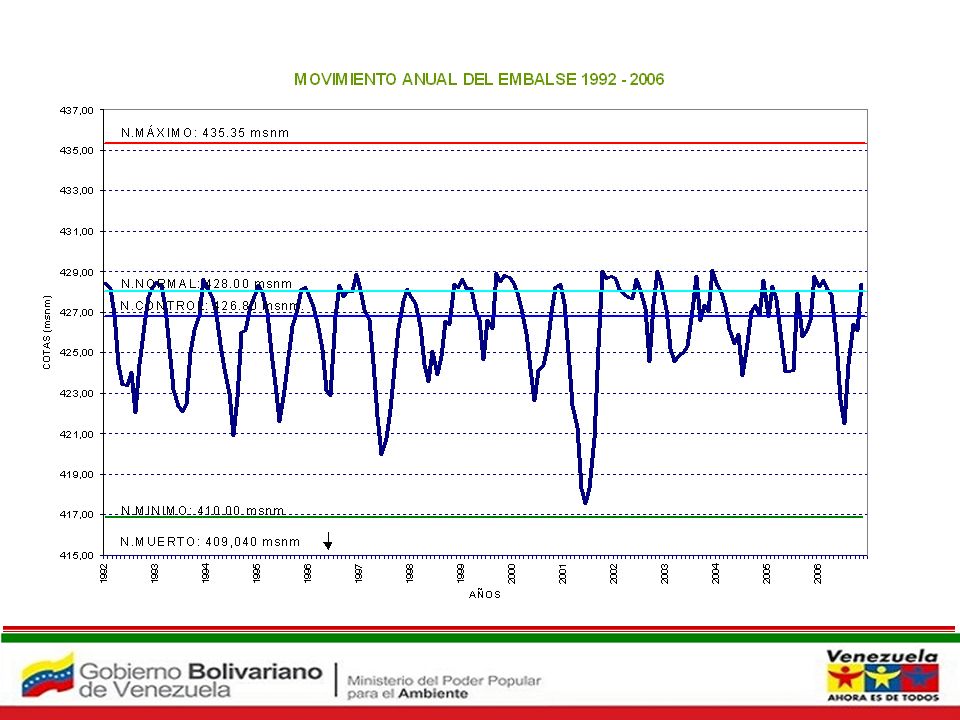

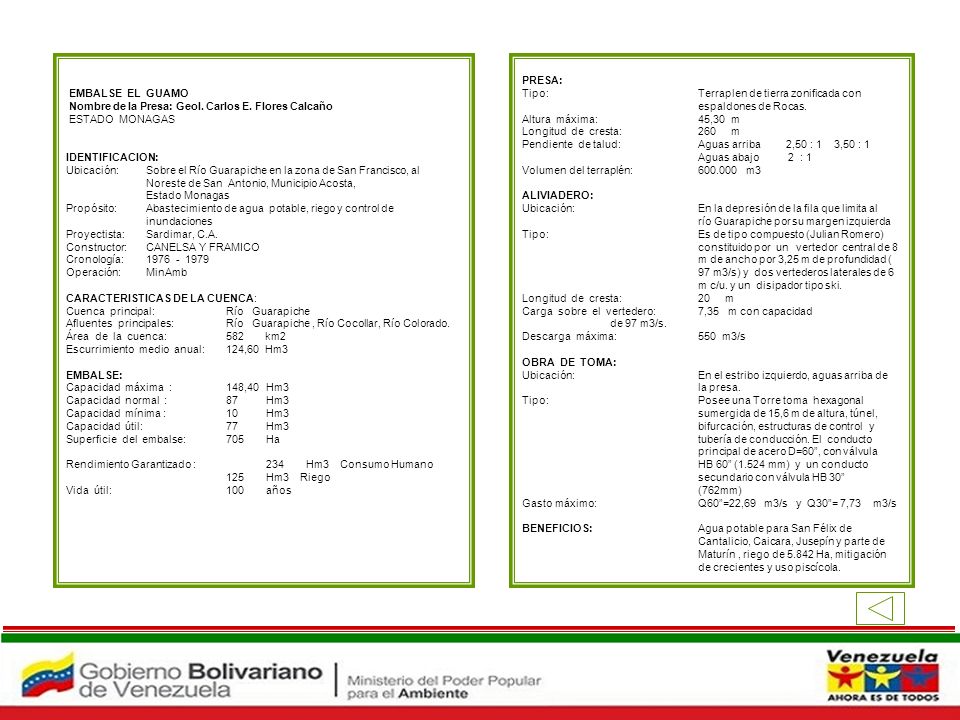

78 EMBALSE EL GUAMO Nombre de la Presa: Geol. Carlos E. Flores Calcaño ESTADO MONAGAS IDENTIFICACION: Ubicación: Sobre el Río Guarapiche en la zona de San Francisco, al Noreste de San Antonio, Municipio Acosta, Estado Monagas Propósito: Abastecimiento de agua potable, riego y control de inundaciones Proyectista: Sardimar, C.A. Constructor: CANELSA Y FRAMICO Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Guarapiche Afluentes principales: Río Guarapiche, Río Cocollar, Río Colorado. Área de la cuenca: 582 km2 Escurrimiento medio anual: 124,60 Hm3 EMBALSE: Capacidad máxima : 148,40 Hm3 Capacidad normal : 87 Hm3 Capacidad mínima : 10 Hm3 Capacidad útil: 77 Hm3 Superficie del embalse: 705 Ha Rendimiento Garantizado : 234 Hm3 Consumo Humano 125 Hm3 Riego Vida útil: 100 años PRESA: Tipo: Terraplen de tierra zonificada con espaldones de Rocas. Altura máxima: 45,30 m Longitud de cresta: 260 m Pendiente de talud: Aguas arriba 2,50 : 1 3,50 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En la depresión de la fila que limita al río Guarapiche por su margen izquierda Tipo: Es de tipo compuesto (Julian Romero) constituido por un vertedor central de 8 m de ancho por 3,25 m de profundidad ( 97 m3/s) y dos vertederos laterales de 6 m c/u. y un disipador tipo ski. Longitud de cresta: 20 m Carga sobre el vertedero: 7,35 m con capacidad de 97 m3/s. Descarga máxima: 550 m3/s OBRA DE TOMA: Ubicación: En el estribo izquierdo, aguas arriba de la presa. Tipo: Posee una Torre toma hexagonal sumergida de 15,6 m de altura, túnel, bifurcación, estructuras de control y tubería de conducción. El conducto principal de acero D=60, con válvula HB 60 (1.524 mm) y un conducto secundario con válvula HB 30 (762mm) Gasto máximo: Q60=22,69 m3/s y Q30= 7,73 m3/s BENEFICIOS: Agua potable para San Félix de Cantalicio, Caicara, Jusepín y parte de Maturín, riego de Ha, mitigación de crecientes y uso piscícola. Embalse El Guamo

79 Embalse Bocono - Tucupido

80

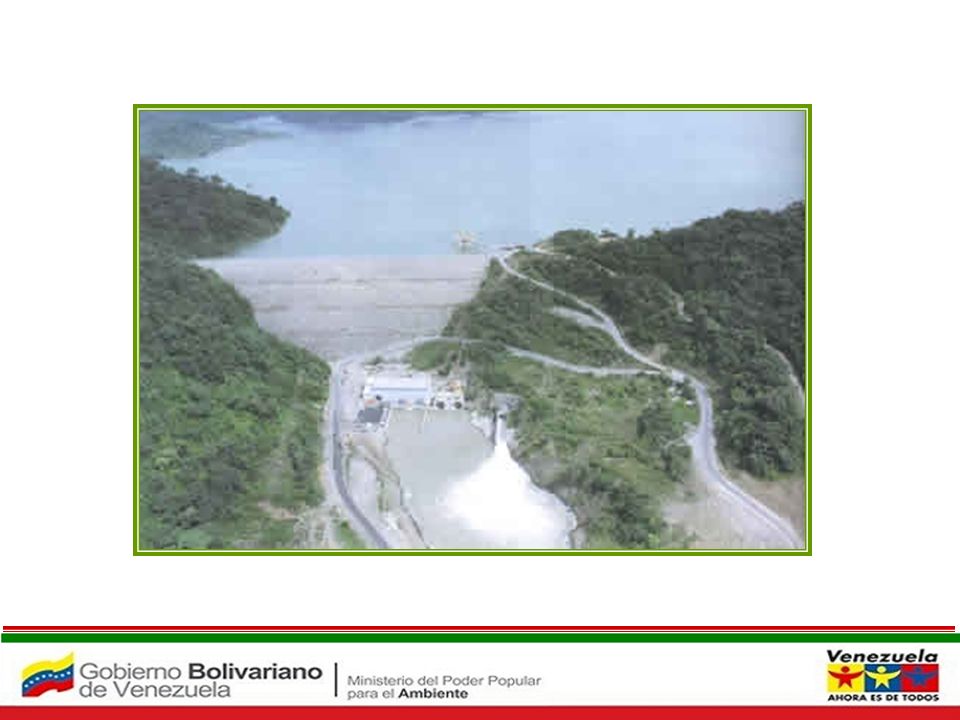

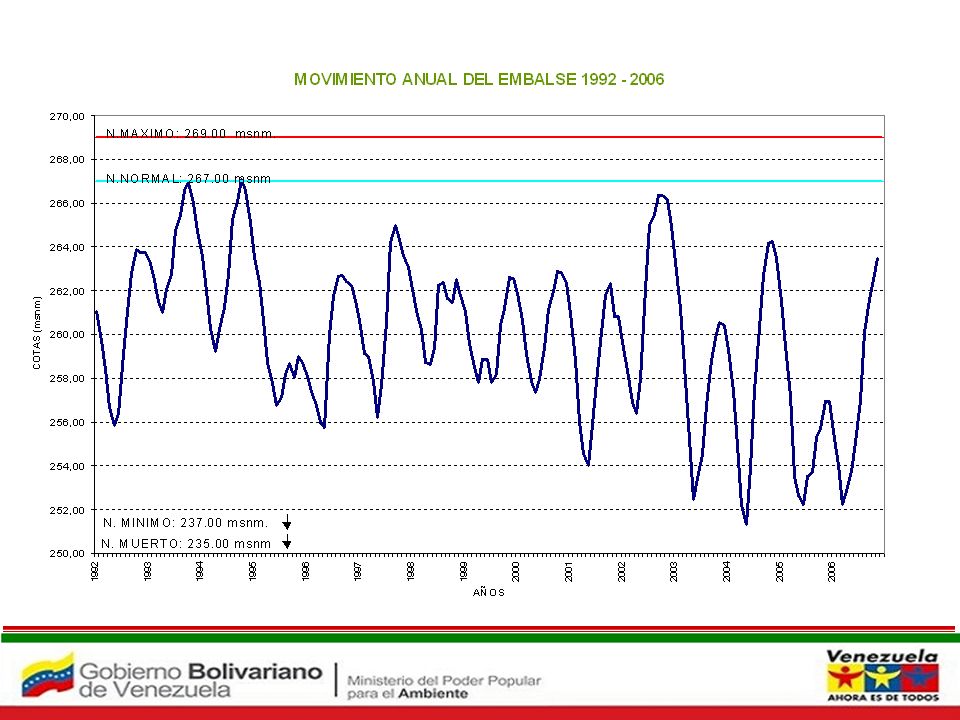

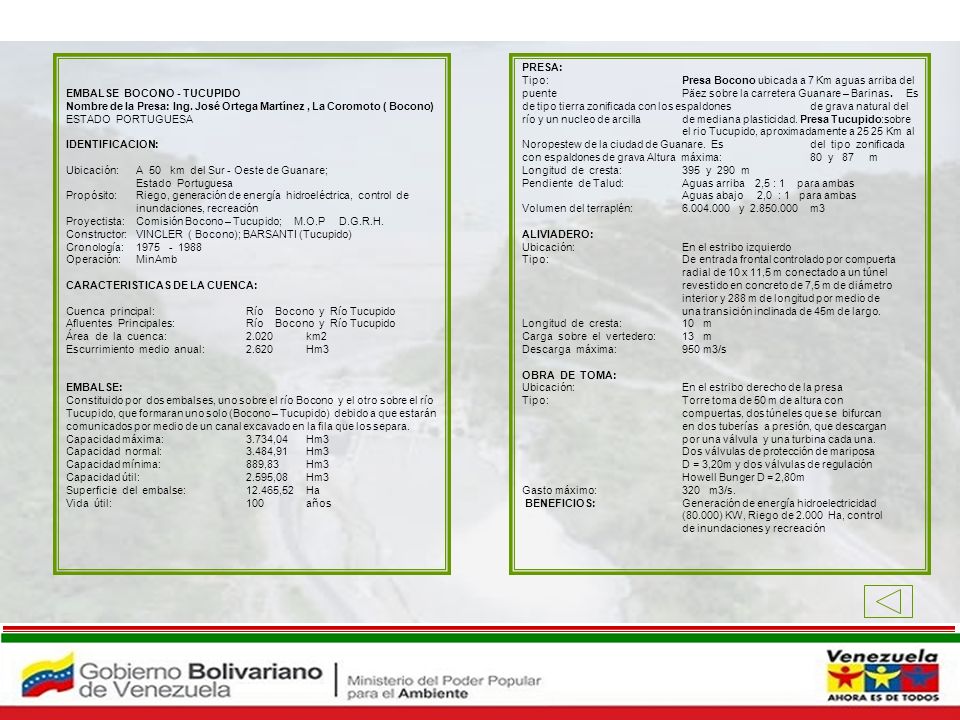

81 EMBALSE BOCONO - TUCUPIDO Nombre de la Presa: Ing. José Ortega Martínez, La Coromoto ( Bocono) ESTADO PORTUGUESA IDENTIFICACION: Ubicación: A 50 km del Sur - Oeste de Guanare; Estado Portuguesa Propósito: Riego, generación de energía hidroeléctrica, control de inundaciones, recreación Proyectista: Comisión Bocono – Tucupido; M.O.P D.G.R.H. Constructor: VINCLER ( Bocono); BARSANTI (Tucupido) Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Bocono y Río Tucupido Afluentes Principales: Río Bocono y Río Tucupido Área de la cuenca: km2 Escurrimiento medio anual: Hm3 EMBALSE: Constituido por dos embalses, uno sobre el río Bocono y el otro sobre el río Tucupido, que formaran uno solo (Bocono – Tucupido) debido a que estarán comunicados por medio de un canal excavado en la fila que los separa. Capacidad máxima: 3.734,04 Hm3 Capacidad normal: 3.484,91 Hm3 Capacidad mínima: 889,83 Hm3 Capacidad útil: 2.595,08 Hm3 Superficie del embalse: ,52Ha Vida útil: 100 años PRESA: Tipo: Presa Bocono ubicada a 7 Km aguas arriba del puente Päez sobre la carretera Guanare – Barinas. Es de tipo tierra zonificada con los espaldones de grava natural del río y un nucleo de arcilla de mediana plasticidad. Presa Tucupido:sobre el rio Tucupido, aproximadamente a Km al Noropestew de la ciudad de Guanare. Es del tipo zonificada con espaldones de grava Altura máxima: 80 y 87 m Longitud de cresta: 395 y 290 m Pendiente de Talud: Aguas arriba 2,5 : 1 para ambas Aguas abajo 2,0 : 1 para ambas Volumen del terraplén: y m3 ALIVIADERO: Ubicación: En el estribo izquierdo Tipo: De entrada frontal controlado por compuerta radial de 10 x 11,5 m conectado a un túnel revestido en concreto de 7,5 m de diámetro interior y 288 m de longitud por medio de una transición inclinada de 45m de largo. Longitud de cresta: 10 m Carga sobre el vertedero: 13 m Descarga máxima: 950 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho de la presa Tipo: Torre toma de 50 m de altura con compuertas, dos túneles que se bifurcan en dos tuberías a presión, que descargan por una válvula y una turbina cada una. Dos válvulas de protección de mariposa D = 3,20m y dos válvulas de regulación Howell Bunger D = 2,80m Gasto máximo: 320 m3/s. BENEFICIOS: Generación de energía hidroelectricidad (80.000) KW, Riego de Ha, control de inundaciones y recreación Embalse Bocono - Tucupido

82 Embalse Las Majaguas

83

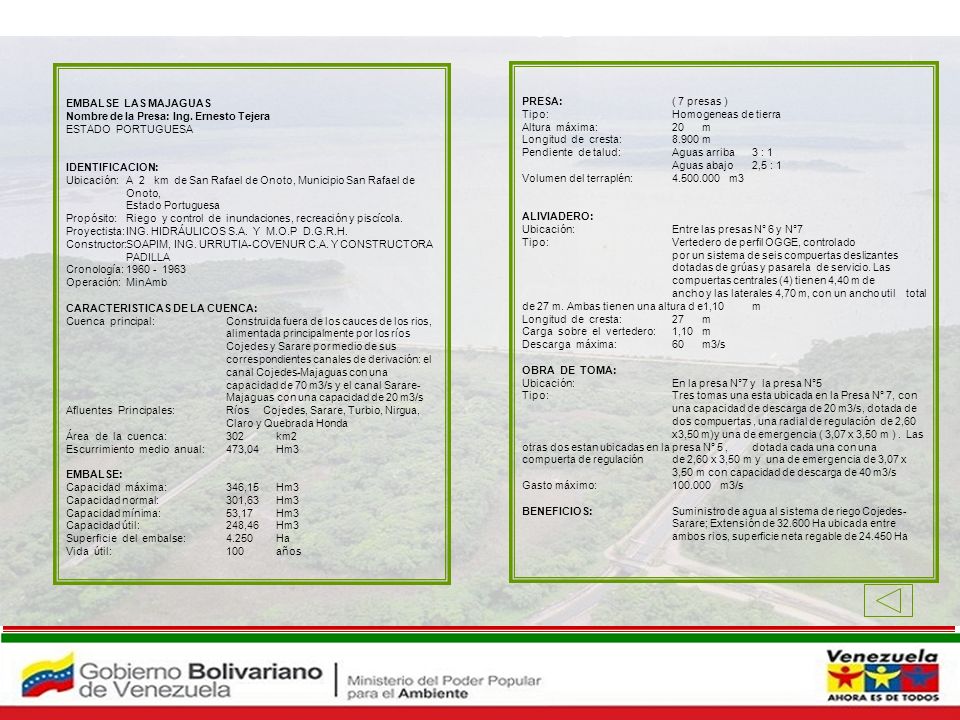

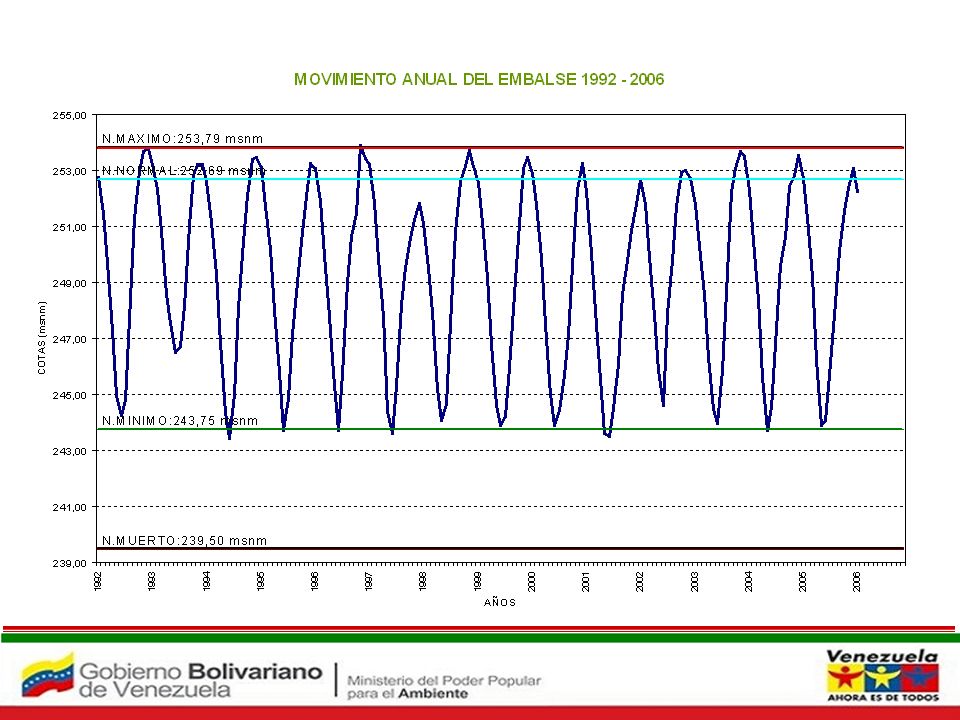

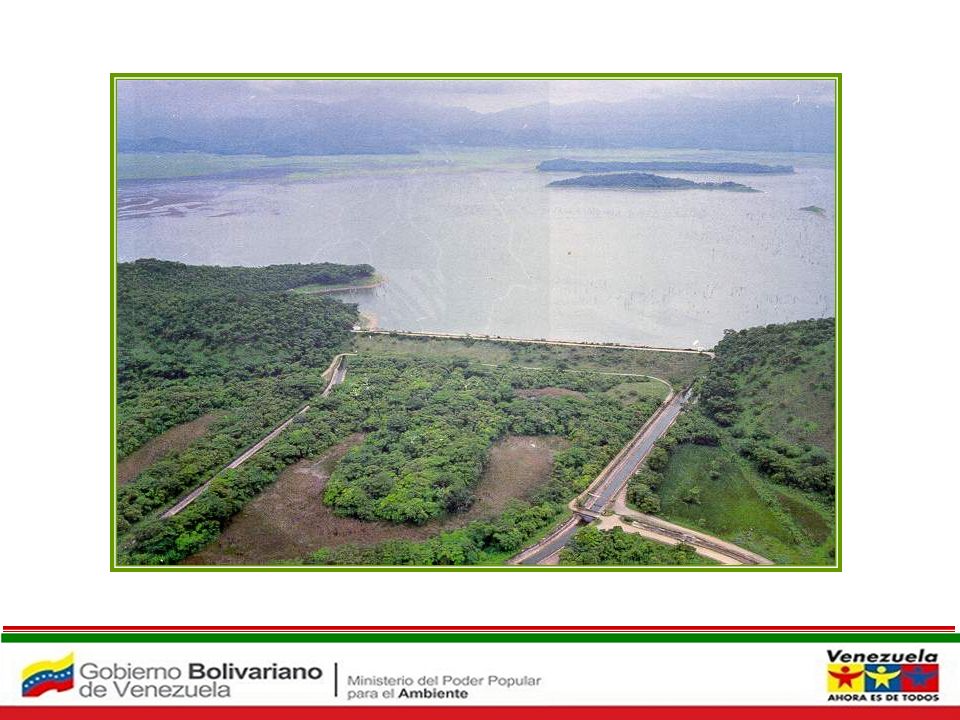

84 EMBALSE LAS MAJAGUAS Nombre de la Presa: Ing. Ernesto Tejera ESTADO PORTUGUESA IDENTIFICACION: Ubicación: A 2 km de San Rafael de Onoto, Municipio San Rafael de Onoto, Estado Portuguesa Propósito: Riego y control de inundaciones, recreación y piscícola. Proyectista:ING. HIDRÁULICOS S.A. Y M.O.P D.G.R.H. Constructor:SOAPIM, ING. URRUTIA-COVENUR C.A. Y CONSTRUCTORA PADILLA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Construida fuera de los cauces de los rios, alimentada principalmente por los ríos Cojedes y Sarare por medio de sus correspondientes canales de derivación: el canal Cojedes-Majaguas con una capacidad de 70 m3/s y el canal Sarare- Majaguas con una capacidad de 20 m3/s Afluentes Principales: Ríos Cojedes, Sarare, Turbio, Nirgua, Claro y Quebrada Honda Área de la cuenca: 302 km2 Escurrimiento medio anual: 473,04 Hm3 EMBALSE: Capacidad máxima: 346,15 Hm3 Capacidad normal: 301,63 Hm3 Capacidad mínima: 53,17 Hm3 Capacidad útil: 248,46 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: ( 7 presas ) Tipo: Homogeneas de tierra Altura máxima: 20 m Longitud de cresta: m Pendiente de talud: Aguas arriba 3 : 1 Aguas abajo 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación:Entre las presas N° 6 y N°7 Tipo: Vertedero de perfil OGGE, controlado por un sistema de seis compuertas deslizantes dotadas de grúas y pasarela de servicio. Las compuertas centrales (4) tienen 4,40 m de ancho y las laterales 4,70 m, con un ancho util total de 27 m. Ambas tienen una altura d e1,10 m Longitud de cresta: 27 m Carga sobre el vertedero: 1,10 m Descarga máxima: 60 m3/s OBRA DE TOMA: Ubicación: En la presa N°7 y la presa N°5 Tipo: Tres tomas una esta ubicada en la Presa N° 7, con una capacidad de descarga de 20 m3/s, dotada de dos compuertas, una radial de regulación de 2,60 x3,50 m)y una de emergencia ( 3,07 x 3,50 m ). Las otras dos estan ubicadas en la presa N° 5, dotada cada una con una compuerta de regulación de 2,60 x 3,50 m y una de emergencia de 3,07 x 3,50 m con capacidad de descarga de 40 m3/s Gasto máximo: m3/s BENEFICIOS: Suministro de agua al sistema de riego Cojedes- Sarare; Extensión de Ha ubicada entre ambos rios, superficie neta regable de Ha Embalse Las Majaguas

85 Embalse Clavellinos

86

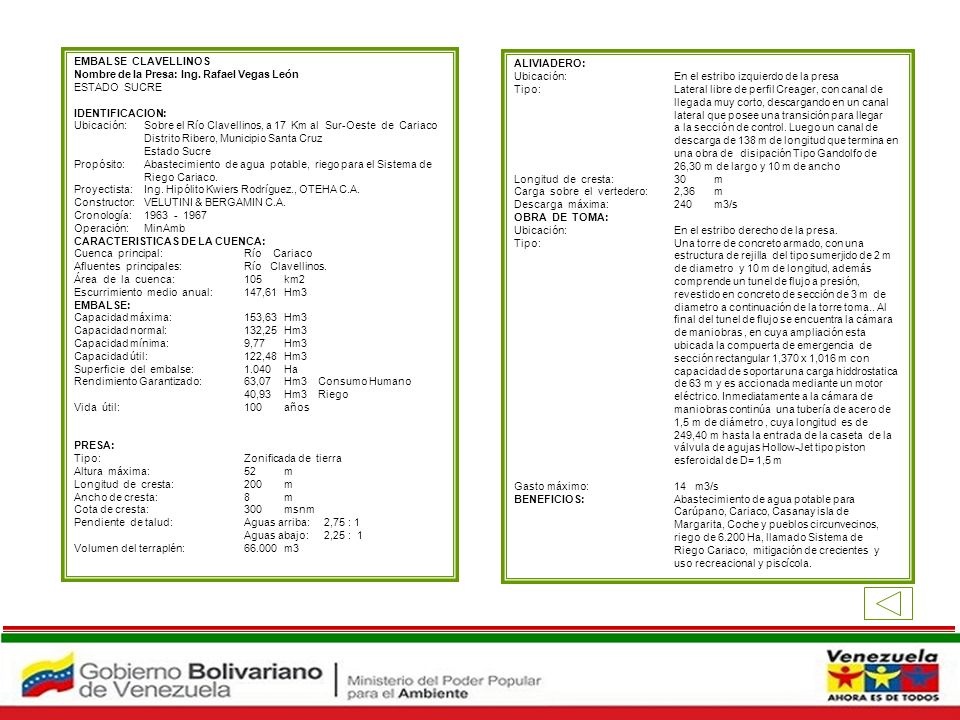

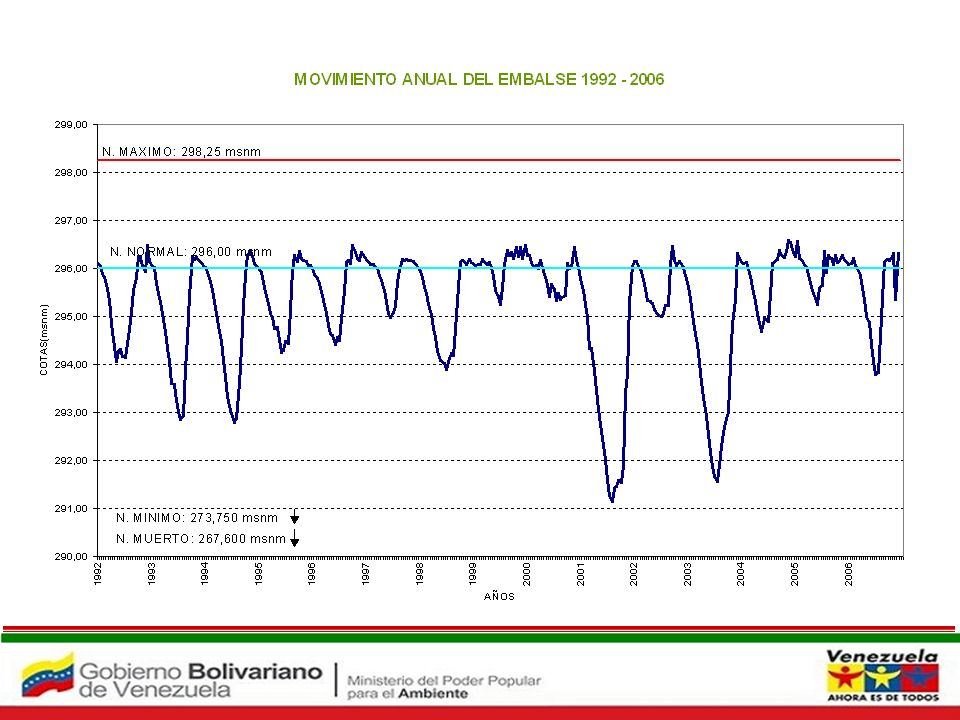

87 EMBALSE CLAVELLINOS Nombre de la Presa: Ing. Rafael Vegas León ESTADO SUCRE IDENTIFICACION: Ubicación: Sobre el Río Clavellinos, a 17 Km al Sur-Oeste de Cariaco Distrito Ribero, Municipio Santa Cruz Estado Sucre Propósito: Abastecimiento de agua potable, riego para el Sistema de Riego Cariaco. Proyectista: Ing. Hipólito Kwiers Rodríguez., OTEHA C.A. Constructor: VELUTINI & BERGAMIN C.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Cariaco Afluentes principales: Río Clavellinos. Área de la cuenca: 105 km2 Escurrimiento medio anual: 147,61 Hm3 EMBALSE: Capacidad máxima: 153,63Hm3 Capacidad normal: 132,25Hm3 Capacidad mínima: 9,77 Hm3 Capacidad útil: 122,48Hm3 Superficie del embalse: Ha Rendimiento Garantizado: 63,07 Hm3 Consumo Humano 40,93 Hm3 Riego Vida útil: 100 años PRESA: Tipo: Zonificada de tierra Altura máxima: 52 m Longitud de cresta: 200 m Ancho de cresta: 8 m Cota de cresta: 300 msnm Pendiente de talud: Aguas arriba: 2,75 : 1 Aguas abajo: 2,25 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo de la presa Tipo: Lateral libre de perfil Creager, con canal de llegada muy corto, descargando en un canal lateral que posee una transición para llegar a la sección de control. Luego un canal de descarga de 138 m de longitud que termina en una obra de disipación Tipo Gandolfo de 26,30 m de largo y 10 m de ancho Longitud de cresta: 30 m Carga sobre el vertedero: 2,36 m Descarga máxima: 240 m3/s OBRA DE TOMA: Ubicación: En el estribo derecho de la presa. Tipo: Una torre de concreto armado, con una estructura de rejilla del tipo sumerjido de 2 m de diametro y 10 m de longitud, además comprende un tunel de flujo a presión, revestido en concreto de sección de 3 m de diametro a continuación de la torre toma.. Al final del tunel de flujo se encuentra la cámara de maniobras, en cuya ampliación esta ubicada la compuerta de emergencia de sección rectangular 1,370 x 1,016 m con capacidad de soportar una carga hiddrostatica de 63 m y es accionada mediante un motor eléctrico. Inmediatamente a la cámara de maniobras continúa una tubería de acero de 1,5 m de diámetro, cuya longitud es de 249,40 m hasta la entrada de la caseta de la válvula de agujas Hollow-Jet tipo piston esferoidal de D= 1,5 m Gasto máximo: 14 m3/s BENEFICIOS: Abastecimiento de agua potable para Carúpano, Cariaco, Casanay isla de Margarita, Coche y pueblos circunvecinos, riego de Ha, llamado Sistema de Riego Cariaco, mitigación de crecientes y uso recreacional y piscícola. Embalse Clavellinos

88 Embalse Agua Viva

89 MOVIMIENTO ANUAL DEL EMBALSE

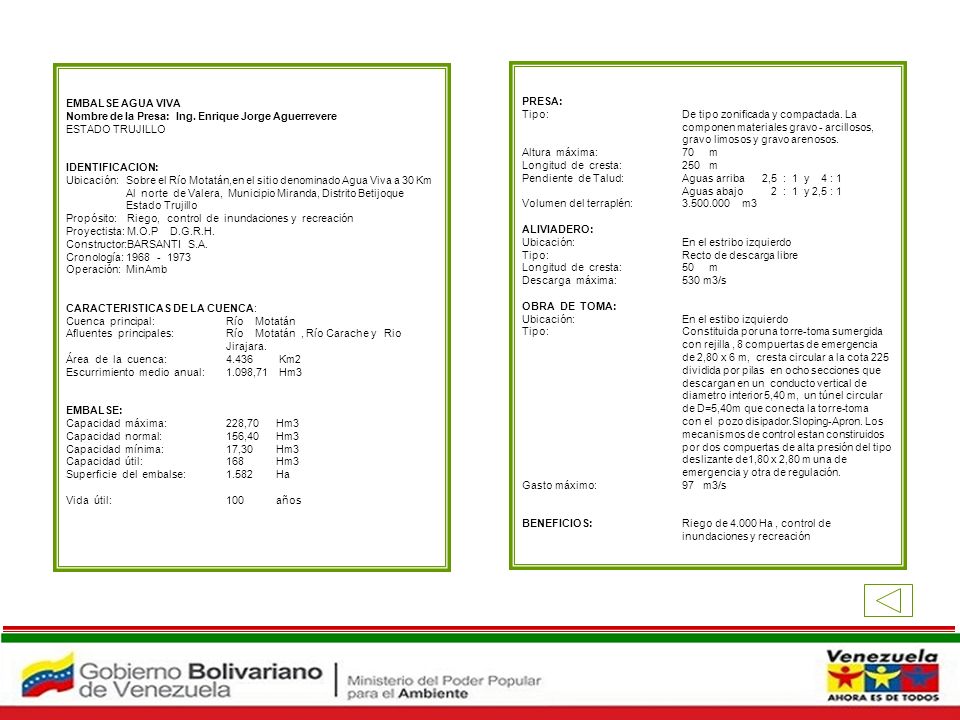

90 EMBALSE AGUA VIVA Nombre de la Presa: Ing. Enrique Jorge Aguerrevere ESTADO TRUJILLO IDENTIFICACION: Ubicación: Sobre el Río Motatán,en el sitio denominado Agua Viva a 30 Km Al norte de Valera, Municipio Miranda, Distrito Betijoque Estado Trujillo Propósito: Riego, control de inundaciones y recreación Proyectista: M.O.P D.G.R.H. Constructor:BARSANTI S.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Motatán Afluentes principales: Río Motatán, Río Carache y Rio Jirajara. Área de la cuenca: Km2 Escurrimiento medio anual: 1.098,71 Hm3 EMBALSE: Capacidad máxima: 228,70 Hm3 Capacidad normal: 156,40 Hm3 Capacidad mínima: 17,30 Hm3 Capacidad útil: 168 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: De tipo zonificada y compactada. La componen materiales gravo - arcillosos, gravo limosos y gravo arenosos. Altura máxima: 70 m Longitud de cresta: 250 m Pendiente de Talud: Aguas arriba 2,5 : 1 y 4 : 1 Aguas abajo 2 : 1 y 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo izquierdo Tipo: Recto de descarga libre Longitud de cresta: 50 m Descarga máxima: 530 m3/s OBRA DE TOMA: Ubicación: En el estibo izquierdo Tipo: Constituida por una torre-toma sumergida con rejilla, 8 compuertas de emergencia de 2,80 x 6 m, cresta circular a la cota 225 dividida por pilas en ocho secciones que descargan en un conducto vertical de diametro interior 5,40 m, un túnel circular de D=5,40m que conecta la torre-toma con el pozo disipador.Sloping-Apron. Los mecanismos de control estan constiruidos por dos compuertas de alta presión del tipo deslizante de1,80 x 2,80 m una de emergencia y otra de regulación. Gasto máximo: 97 m3/s BENEFICIOS: Riego de Ha, control de inundaciones y recreación Embalse Agua Viva

91 Embalse Cabuy

92

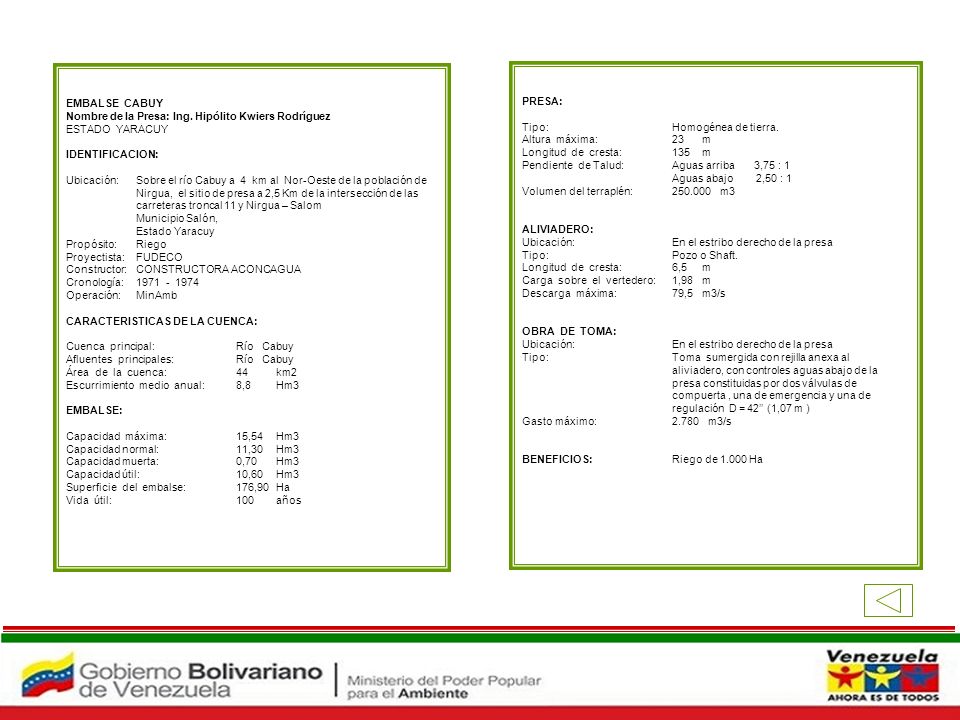

93 EMBALSE CABUY Nombre de la Presa: Ing. Hipólito Kwiers Rodríguez ESTADO YARACUY IDENTIFICACION: Ubicación: Sobre el río Cabuy a 4 km al Nor-Oeste de la población de Nirgua, el sitio de presa a 2,5 Km de la intersección de las carreteras troncal 11 y Nirgua – Salom Municipio Salón, Estado Yaracuy Propósito: Riego Proyectista: FUDECO Constructor:CONSTRUCTORA ACONCAGUA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Cabuy Afluentes principales: Río Cabuy Área de la cuenca: 44 km2 Escurrimiento medio anual: 8,8 Hm3 EMBALSE: Capacidad máxima: 15,54 Hm3 Capacidad normal: 11,30 Hm3 Capacidad muerta: 0,70 Hm3 Capacidad útil: 10,60 Hm3 Superficie del embalse: 176,90 Ha Vida útil: 100 años PRESA: Tipo: Homogénea de tierra. Altura máxima: 23 m Longitud de cresta: 135 m Pendiente de Talud: Aguas arriba 3,75 : 1 Aguas abajo 2,50 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación:En el estribo derecho de la presa Tipo: Pozo o Shaft. Longitud de cresta: 6,5 m Carga sobre el vertedero: 1,98 m Descarga máxima: 79,5 m3/s OBRA DE TOMA: Ubicación:En el estribo derecho de la presa Tipo: Toma sumergida con rejilla anexa al aliviadero, con controles aguas abajo de la presa constituidas por dos válvulas de compuerta, una de emergencia y una de regulación D = 42 (1,07 m ) Gasto máximo: m3/s BENEFICIOS: Riego de Ha Embalse Cabuy

94 Embalse Cumaripa

95

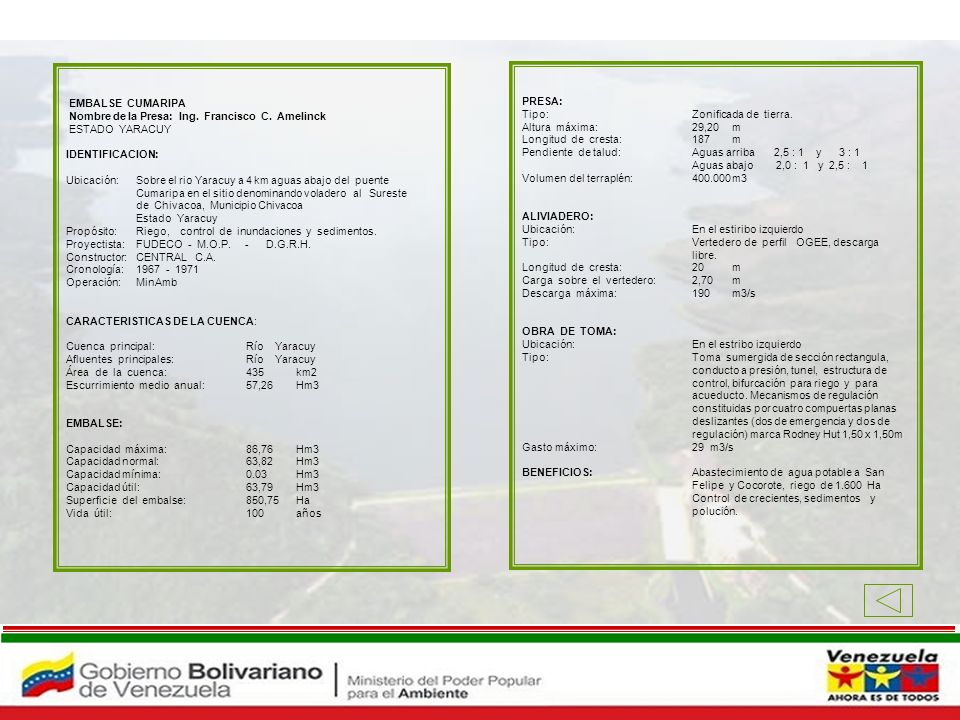

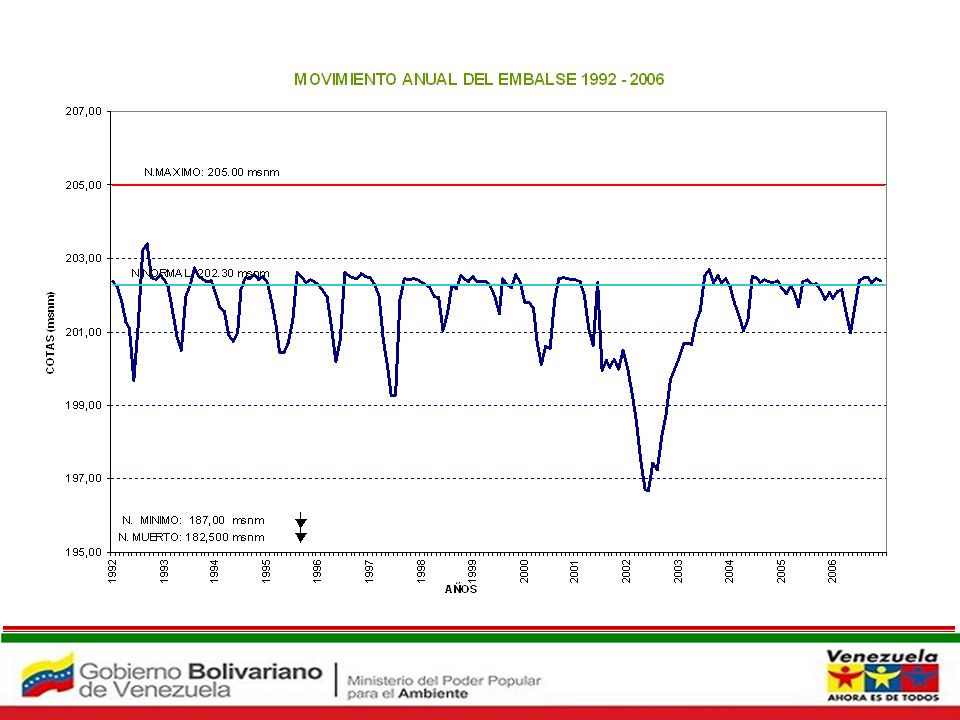

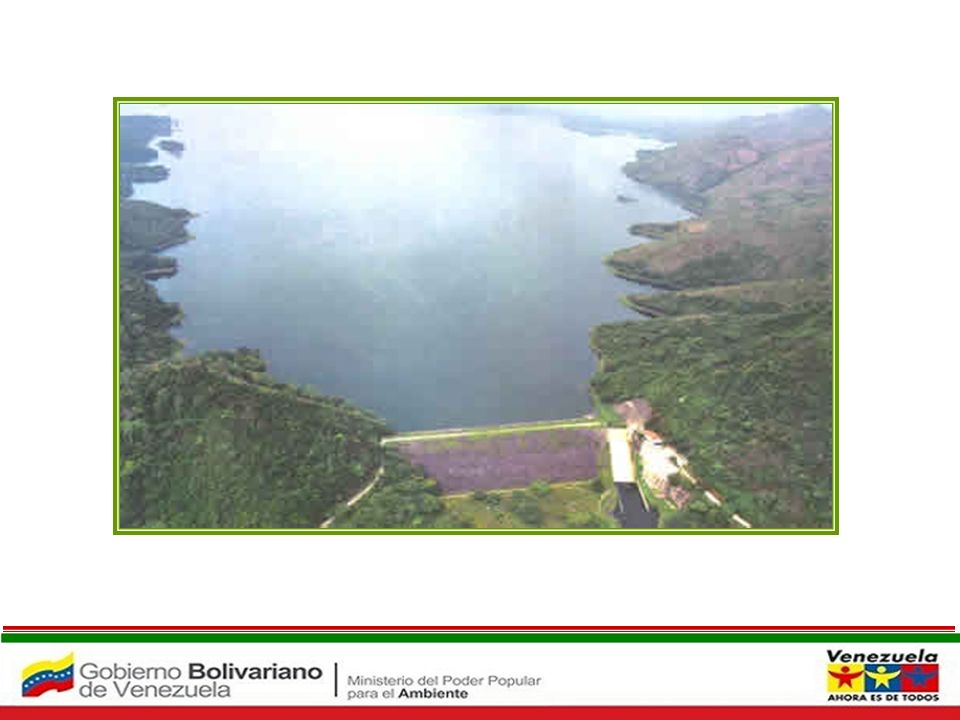

96 EMBALSE CUMARIPA Nombre de la Presa: Ing. Francisco C. Amelinck ESTADO YARACUY IDENTIFICACION: Ubicación: Sobre el rio Yaracuy a 4 km aguas abajo del puente Cumaripa en el sitio denominando voladero al Sureste de Chivacoa, Municipio Chivacoa Estado Yaracuy Propósito: Riego, control de inundaciones y sedimentos. Proyectista: FUDECO - M.O.P. - D.G.R.H. Constructor: CENTRAL C.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Yaracuy Afluentes principales: Río Yaracuy Área de la cuenca: 435 km2 Escurrimiento medio anual: 57,26 Hm3 EMBALSE: Capacidad máxima: 86,76 Hm3 Capacidad normal: 63,82 Hm3 Capacidad mínima: 0.03 Hm3 Capacidad útil: 63,79 Hm3 Superficie del embalse: 850,75 Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra. Altura máxima: 29,20 m Longitud de cresta: 187 m Pendiente de talud: Aguas arriba 2,5 : 1 y 3 : 1 Aguas abajo 2,0 : 1 y 2,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación:En el estiribo izquierdo Tipo: Vertedero de perfil OGEE, descarga libre. Longitud de cresta: 20 m Carga sobre el vertedero: 2,70 m Descarga máxima: 190 m3/s OBRA DE TOMA: Ubicación:En el estribo izquierdo Tipo: Toma sumergida de sección rectangula, conducto a presión, tunel, estructura de control, bifurcación para riego y para acueducto. Mecanismos de regulación constituidas por cuatro compuertas planas deslizantes (dos de emergencia y dos de regulación) marca Rodney Hut 1,50 x 1,50m Gasto máximo: 29 m3/s BENEFICIOS: Abastecimiento de agua potable a San Felipe y Cocorote, riego de Ha Control de crecientes, sedimentos y polución. Embalse Cumaripa

97 Embalse Durute

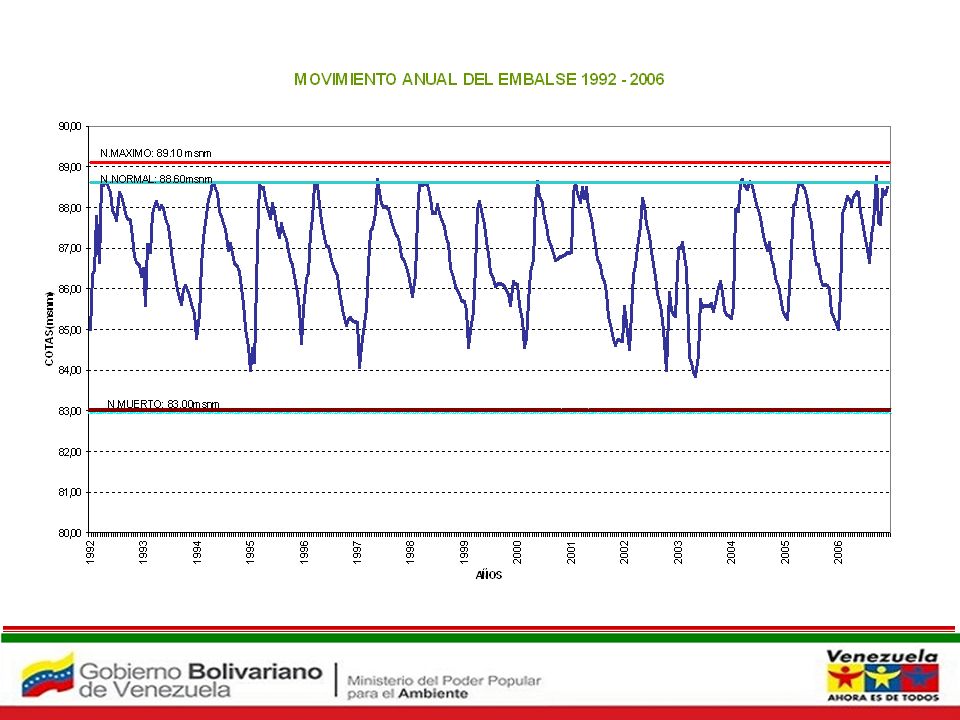

98

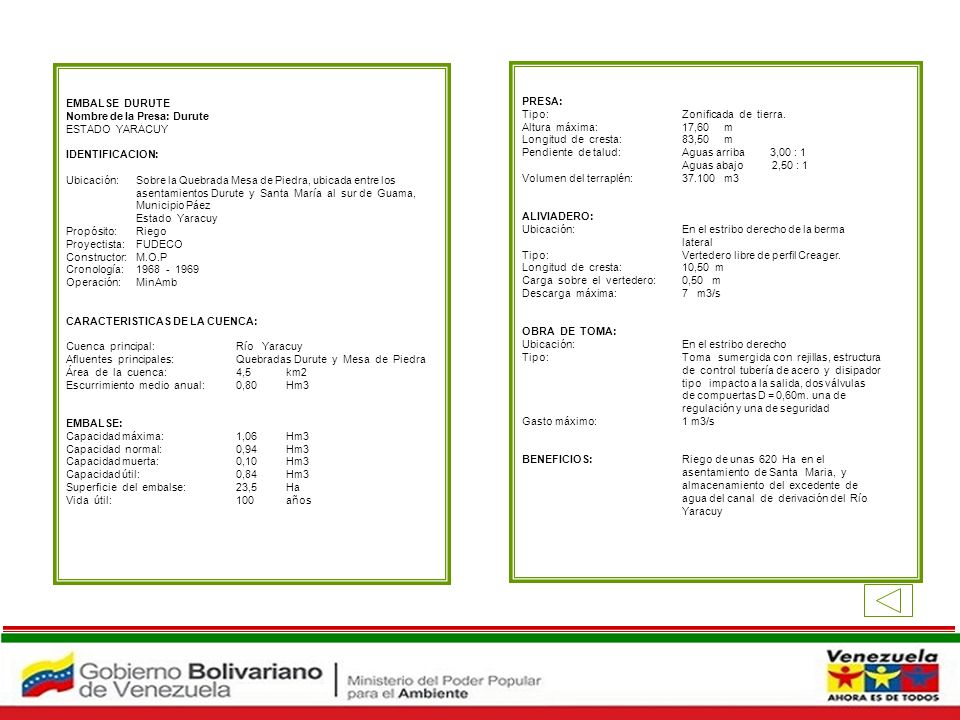

99 EMBALSE DURUTE Nombre de la Presa: Durute ESTADO YARACUY IDENTIFICACION: Ubicación: Sobre la Quebrada Mesa de Piedra, ubicada entre los asentamientos Durute y Santa María al sur de Guama, Municipio Páez Estado Yaracuy Propósito: Riego Proyectista: FUDECO Constructor: M.O.P Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Yaracuy Afluentes principales: Quebradas Durute y Mesa de Piedra Área de la cuenca: 4,5 km2 Escurrimiento medio anual: 0,80 Hm3 EMBALSE: Capacidad máxima: 1,06 Hm3 Capacidad normal: 0,94 Hm3 Capacidad muerta: 0,10 Hm3 Capacidad útil: 0,84 Hm3 Superficie del embalse: 23,5 Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra. Altura máxima: 17,60 m Longitud de cresta: 83,50 m Pendiente de talud: Aguas arriba 3,00 : 1 Aguas abajo 2,50 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estribo derecho de la berma lateral Tipo: Vertedero libre de perfil Creager. Longitud de cresta: 10,50 m Carga sobre el vertedero: 0,50 m Descarga máxima: 7 m3/s OBRA DE TOMA: Ubicación:En el estribo derecho Tipo: Toma sumergida con rejillas, estructura de control tubería de acero y disipador tipo impacto a la salida, dos válvulas de compuertas D = 0,60m. una de regulación y una de seguridad Gasto máximo: 1 m3/s BENEFICIOS: Riego de unas 620 Ha en el asentamiento de Santa Maria, y almacenamiento del excedente de agua del canal de derivación del Río Yaracuy Embalse Durute

100 Embalse Guaremal

101

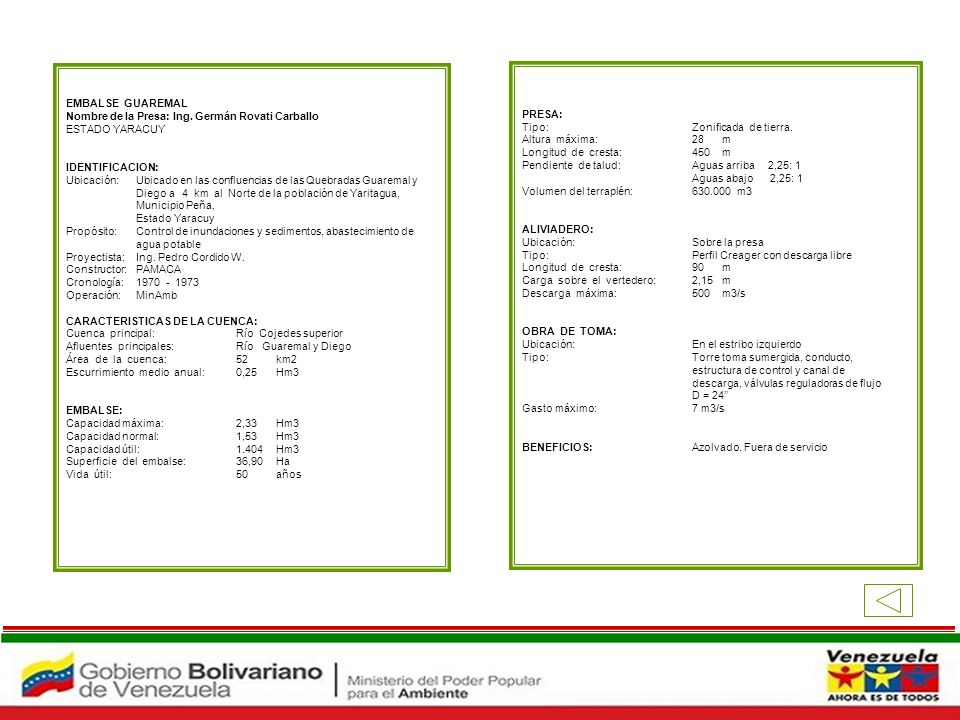

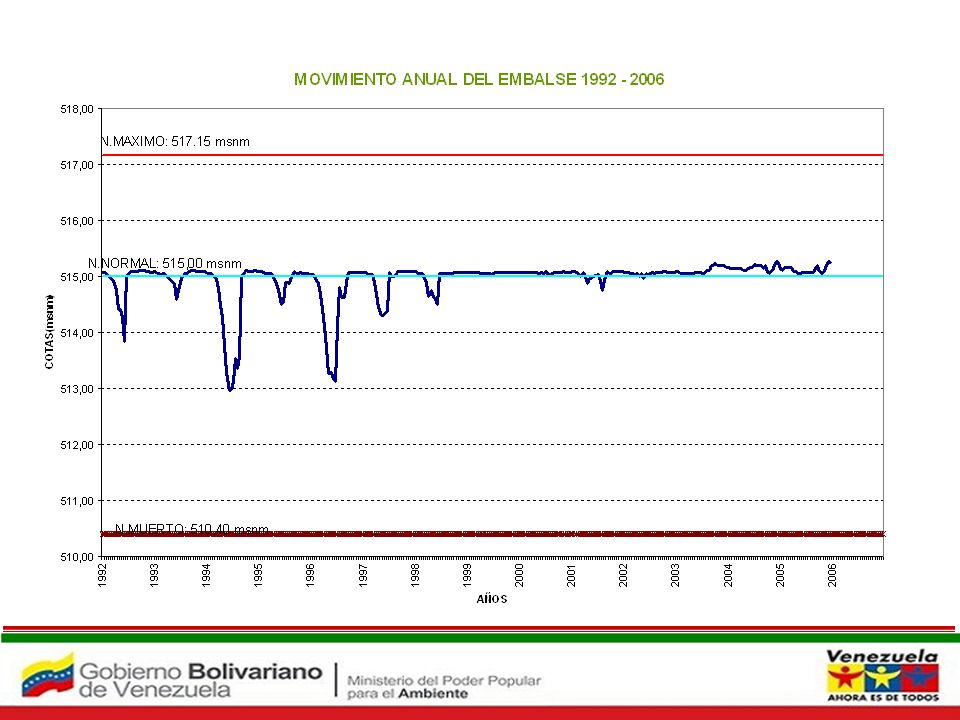

102 EMBALSE GUAREMAL Nombre de la Presa: Ing. Germán Rovati Carballo ESTADO YARACUY IDENTIFICACION: Ubicación: Ubicado en las confluencias de las Quebradas Guaremal y Diego a 4 km al Norte de la población de Yaritagua, Municipio Peña, Estado Yaracuy Propósito: Control de inundaciones y sedimentos, abastecimiento de agua potable Proyectista: Ing. Pedro Cordido W. Constructor: PAMACA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Cojedes superior Afluentes principales: Río Guaremal y Diego Área de la cuenca: 52 km2 Escurrimiento medio anual: 0,25 Hm3 EMBALSE: Capacidad máxima: 2,33 Hm3 Capacidad normal: 1,53 Hm3 Capacidad útil: Hm3 Superficie del embalse: 36,90 Ha Vida útil: 50 años PRESA: Tipo: Zonificada de tierra. Altura máxima: 28 m Longitud de cresta: 450 m Pendiente de talud: Aguas arriba 2,25: 1 Aguas abajo 2,25: 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: Sobre la presa Tipo: Perfil Creager con descarga libre Longitud de cresta: 90 m Carga sobre el vertedero: 2,15 m Descarga máxima: 500 m3/s OBRA DE TOMA: Ubicación:En el estribo izquierdo Tipo: Torre toma sumergida, conducto, estructura de control y canal de descarga, válvulas reguladoras de flujo D = 24 Gasto máximo: 7 m3/s BENEFICIOS: Azolvado. Fuera de servicio Embalse Guaremal

103 Embalse Machango

104

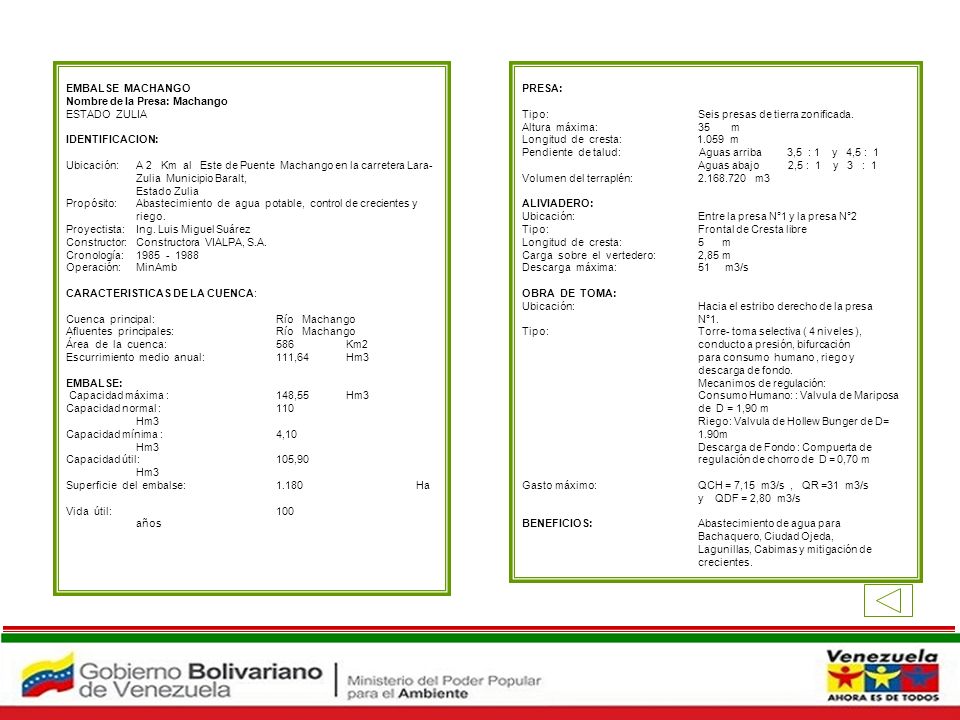

105 EMBALSE MACHANGO Nombre de la Presa: Machango ESTADO ZULIA IDENTIFICACION: Ubicación:A 2 Km al Este de Puente Machango en la carretera Lara- Zulia Municipio Baralt, Estado Zulia Propósito: Abastecimiento de agua potable, control de crecientes y riego. Proyectista: Ing. Luis Miguel Suárez Constructor: Constructora VIALPA, S.A. Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Machango Afluentes principales: Río Machango Área de la cuenca: 586 Km2 Escurrimiento medio anual: 111,64 Hm3 EMBALSE: Capacidad máxima : 148,55 Hm3 Capacidad normal : 110 Hm3 Capacidad mínima : 4,10 Hm3 Capacidad útil: 105,90 Hm3 Superficie del embalse: Ha Vida útil: 100 años PRESA: Tipo: Seis presas de tierra zonificada. Altura máxima: 35 m Longitud de cresta: m Pendiente de talud: Aguas arriba 3,5 : 1 y 4,5 : 1 Aguas abajo 2,5 : 1 y 3 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: Entre la presa N°1 y la presa N°2 Tipo: Frontal de Cresta libre Longitud de cresta: 5 m Carga sobre el vertedero: 2,85 m Descarga máxima: 51 m3/s OBRA DE TOMA: Ubicación: Hacia el estribo derecho de la presa N°1. Tipo: Torre- toma selectiva ( 4 niveles ), conducto a presión, bifurcación para consumo humano, riego y descarga de fondo. Mecanimos de regulación: Consumo Humano: : Valvula de Mariposa de D = 1,90 m Riego: Valvula de Hollew Bunger de D= 1.90m Descarga de Fondo : Compuerta de regulación de chorro de D = 0,70 m Gasto máximo: QCH = 7,15 m3/s, QR =31 m3/s y QDF = 2,80 m3/s BENEFICIOS: Abastecimiento de agua para Bachaquero, Ciudad Ojeda, Lagunillas, Cabimas y mitigación de crecientes. Embalse Machango

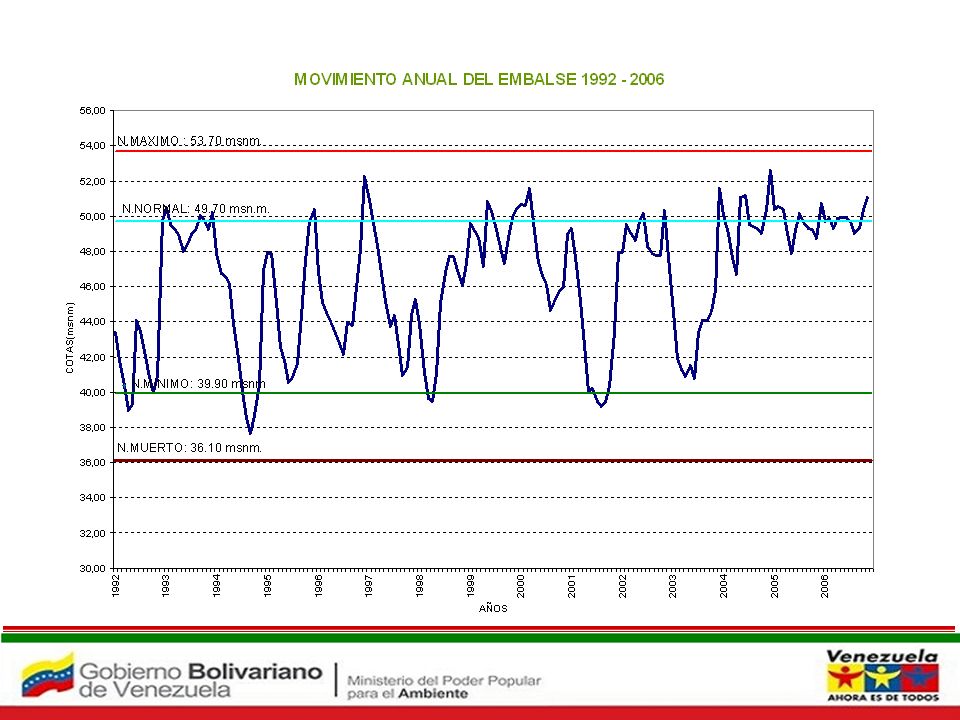

106 Embalse Socuy

107

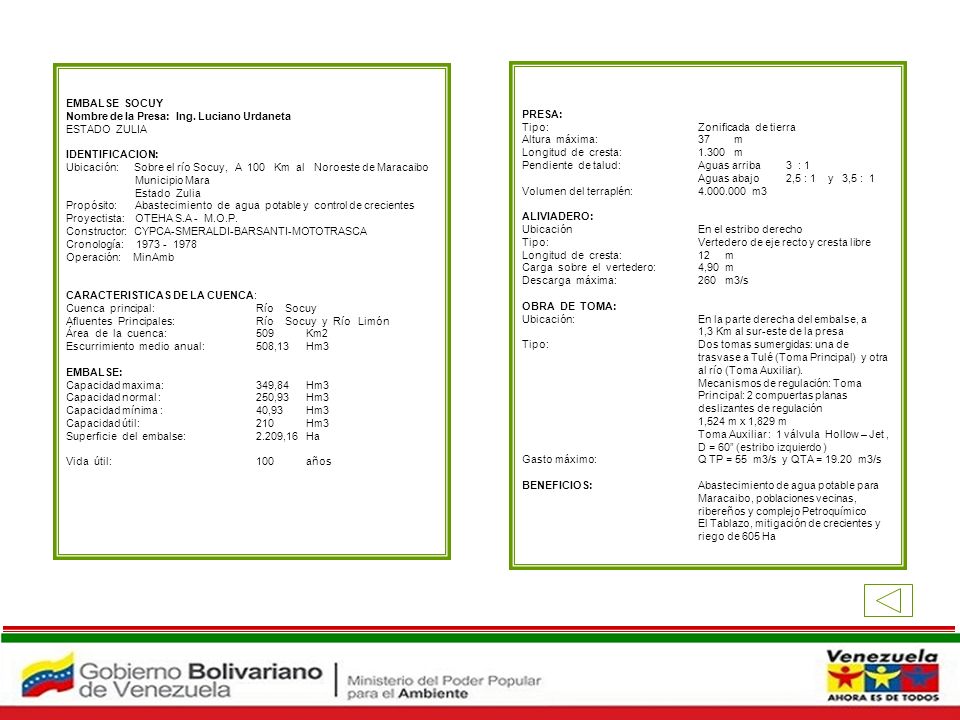

108 EMBALSE SOCUY Nombre de la Presa: Ing. Luciano Urdaneta ESTADO ZULIA IDENTIFICACION: Ubicación: Sobre el río Socuy, A 100 Km al Noroeste de Maracaibo Municipio Mara Estado Zulia Propósito: Abastecimiento de agua potable y control de crecientes Proyectista: OTEHA S.A - M.O.P. Constructor: CYPCA-SMERALDI-BARSANTI-MOTOTRASCA Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Socuy Afluentes Principales: Río Socuy y Río Limón Área de la cuenca: 509 Km2 Escurrimiento medio anual: 508,13 Hm3 EMBALSE: Capacidad maxima: 349,84 Hm3 Capacidad normal : 250,93 Hm3 Capacidad mínima : 40,93 Hm3 Capacidad útil: 210 Hm3 Superficie del embalse: 2.209,16Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra Altura máxima: 37 m Longitud de cresta: m Pendiente de talud: Aguas arriba 3 : 1 Aguas abajo 2,5 : 1 y 3,5 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación En el estribo derecho Tipo: Vertedero de eje recto y cresta libre Longitud de cresta: 12 m Carga sobre el vertedero: 4,90 m Descarga máxima: 260 m3/s OBRA DE TOMA: Ubicación: En la parte derecha del embalse, a 1,3 Km al sur-este de la presa Tipo: Dos tomas sumergidas: una de trasvase a Tulé (Toma Principal) y otra al río (Toma Auxiliar). Mecanismos de regulación: Toma Principal: 2 compuertas planas deslizantes de regulación 1,524 m x 1,829 m Toma Auxiliar : 1 válvula Hollow – Jet, D = 60 (estribo izquierdo ) Gasto máximo: Q TP = 55 m3/s y QTA = m3/s BENEFICIOS: Abastecimiento de agua potable para Maracaibo, poblaciones vecinas, ribereños y complejo Petroquímico El Tablazo, mitigación de crecientes y riego de 605 Ha Embalse Socuy

109 Embalse Tule

110

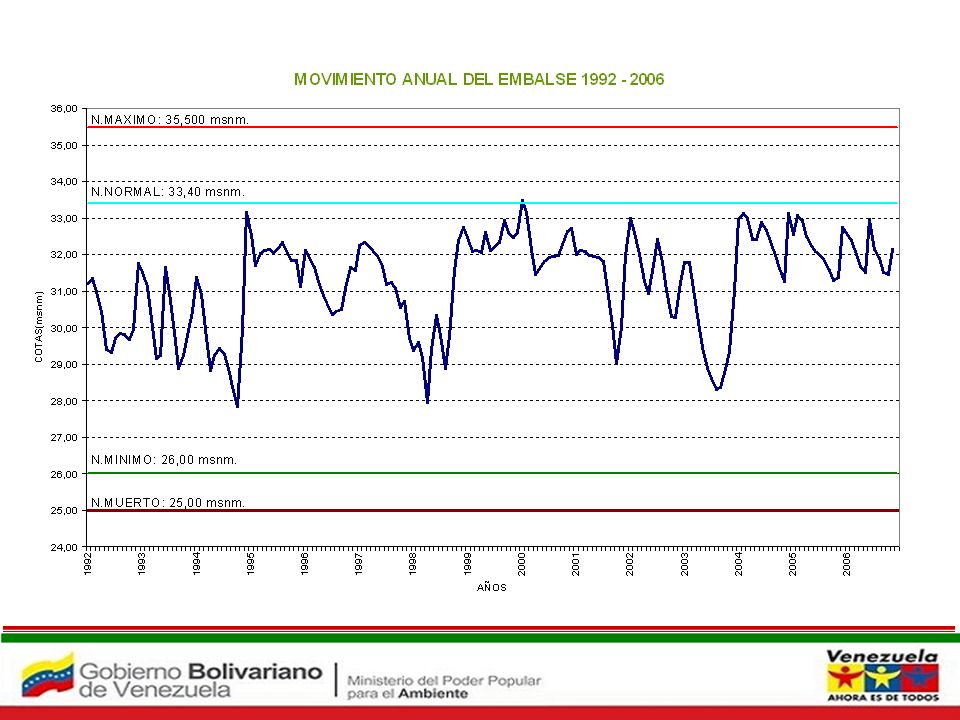

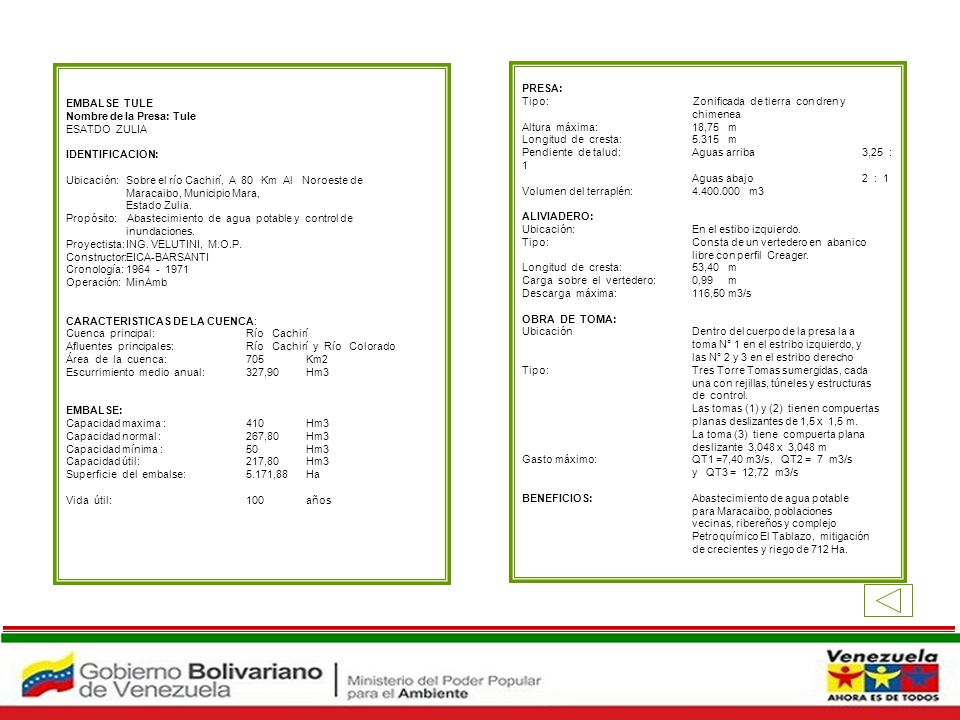

111 EMBALSE TULE Nombre de la Presa: Tule ESATDO ZULIA IDENTIFICACION: Ubicación: Sobre el río Cachirí, A 80 Km Al Noroeste de Maracaibo, Municipio Mara, Estado Zulia. Propósito: Abastecimiento de agua potable y control de inundaciones. Proyectista:ING. VELUTINI, M.O.P. Constructor:EICA-BARSANTI Cronología: Operación: MinAmb CARACTERISTICAS DE LA CUENCA: Cuenca principal: Río Cachirí Afluentes principales: Río Cachirí y Río Colorado Área de la cuenca: 705 Km2 Escurrimiento medio anual: 327,90 Hm3 EMBALSE: Capacidad maxima : 410 Hm3 Capacidad normal : 267,80 Hm3 Capacidad mínima : 50 Hm3 Capacidad útil: 217,80 Hm3 Superficie del embalse: 5.171,88 Ha Vida útil: 100 años PRESA: Tipo: Zonificada de tierra con dren y chimenea Altura máxima: 18,75 m Longitud de cresta: m Pendiente de talud: Aguas arriba 3,25 : 1 Aguas abajo 2 : 1 Volumen del terraplén: m3 ALIVIADERO: Ubicación: En el estibo izquierdo. Tipo: Consta de un vertedero en abanico libre con perfil Creager. Longitud de cresta: 53,40 m Carga sobre el vertedero: 0,99 m Descarga máxima: 116,50 m3/s OBRA DE TOMA: UbicaciónDentro del cuerpo de la presa la a toma N° 1 en el estribo izquierdo, y las N° 2 y 3 en el estribo derecho Tipo: Tres Torre Tomas sumergidas, cada una con rejillas, túneles y estructuras de control. Las tomas (1) y (2) tienen compuertas planas deslizantes de 1,5 x 1,5 m. La toma (3) tiene compuerta plana deslizante 3,048 x 3,048 m Gasto máximo: QT1 =7,40 m3/s, QT2 = 7 m3/s y QT3 = 12,72 m3/s BENEFICIOS: Abastecimiento de agua potable para Maracaibo, poblaciones vecinas, ribereños y complejo Petroquímico El Tablazo, mitigación de crecientes y riego de 712 Ha. Embalse Tule
