1 Hotel Ciego de Ávila, Cabañas A y B. Atención a Clientes: (53 33) 266136 e-mail: movitel@movitel.co.cu http://www.movitel.co.cu Telecontrol de variables digitales y analógicas a través de la Red de Trunkings para la OBE en Ciego de Ávila

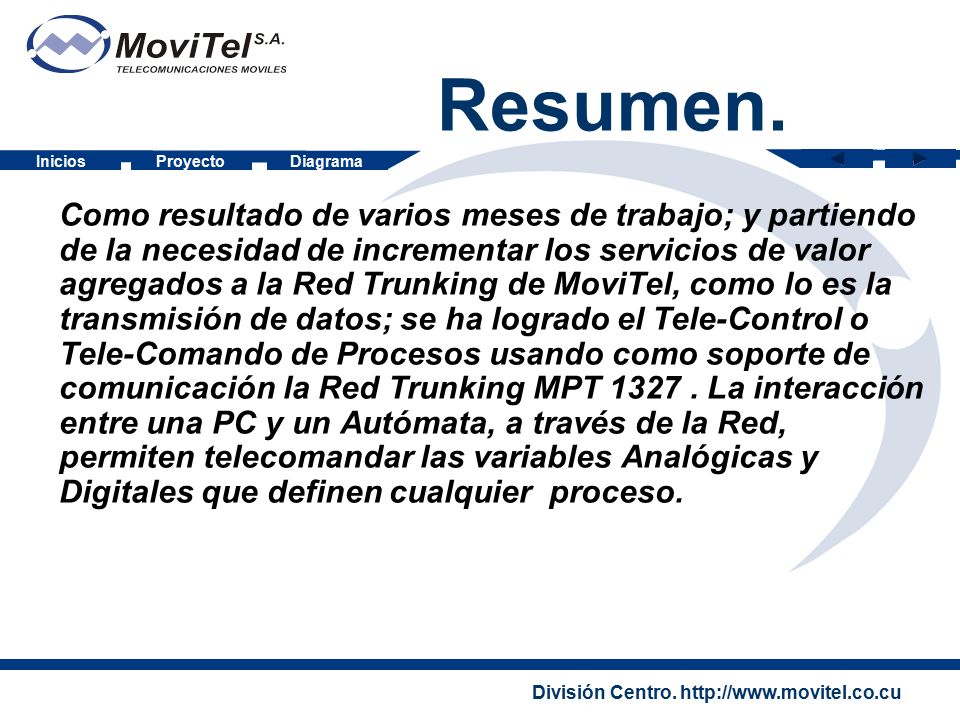

2 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Resumen. Como resultado de varios meses de trabajo; y partiendo de la necesidad de incrementar los servicios de valor agregados a la Red Trunking de MoviTel, como lo es la transmisión de datos; se ha logrado el Tele-Control o Tele-Comando de Procesos usando como soporte de comunicación la Red Trunking MPT 1327. La interacción entre una PC y un Autómata, a través de la Red, permiten telecomandar las variables Analógicas y Digitales que definen cualquier proceso.

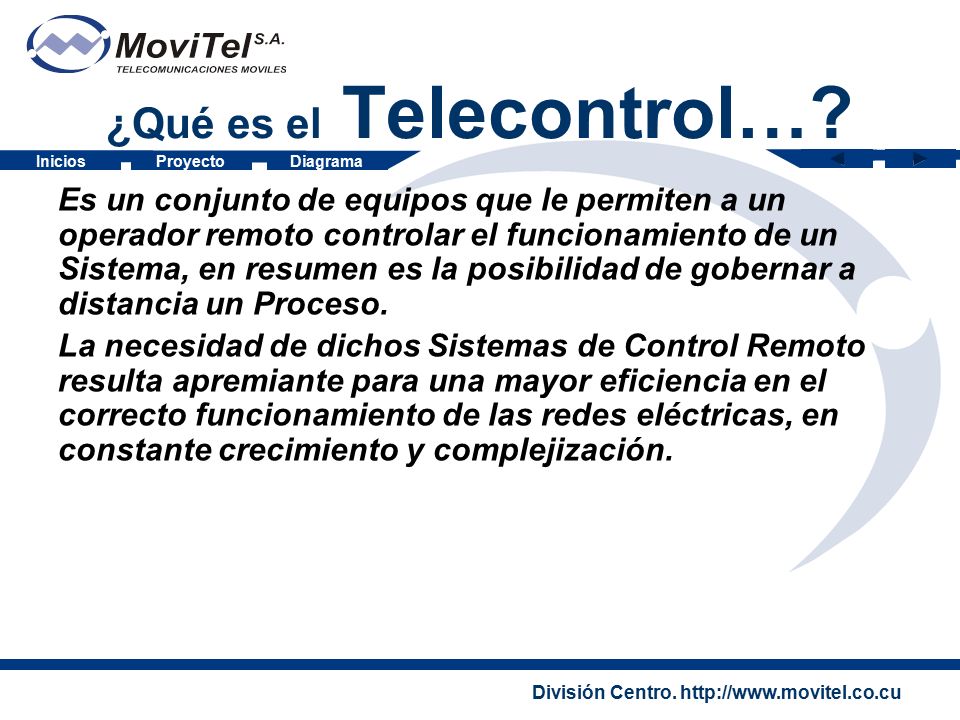

3 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu ¿Qué es el Telecontrol…? Es un conjunto de equipos que le permiten a un operador remoto controlar el funcionamiento de un Sistema, en resumen es la posibilidad de gobernar a distancia un Proceso. La necesidad de dichos Sistemas de Control Remoto resulta apremiante para una mayor eficiencia en el correcto funcionamiento de las redes eléctricas, en constante crecimiento y complejización.

4 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Descripción. Teniendo en cuenta el trabajo desarrollado y el interés del MIC, en ofrecer un Sistema de Comunicación Integral a la UNE, donde de una forma eficiente se brinde la posibilidad de realizar transmisiones de Voz como de Datos nos dimos a la tarea de desarrollar un Proyecto de Telecontrol para los recerradores o Reconectadores NULEC, U27 de fabricación Autraliana ampliamente usados en la Red eléctrica del país, para seccionalizar circuitos o como interruptores en las Subestaciones Eléctricas.

5 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Descripción. La tecnología Trunking hace posible integrar y gestionar con eficiencia, seguridad y bajo coste todo el tráfico de una red de radios con: Mejor calidad de comunicación. Aprovechamiento del espectro radioeléctrico. Asignación dinámica de canales comunes: ahorro de frecuencia. El usuario no selecciona canales sino que marca el número del individuo o grupo llamado. Los radios se agrupan en flotas para conforma una minired virtual. La llamadas son individuales o de grupos. Llamada de prioridad o emergencias. Envío de mensajes cortos y largos. Envío de mensajes de estados. Desvío de llamadas.

6 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Conexión remota al Recerrador Todo lo anterior nos llevó a emplear el siguiente diagrama de interconexión para lograr los objetivos propuestos: Red Trunking Autómata Recerrador RadioT2040 TARJETA T-640 PC RadioT2040 TARJETA T-640 Señal analógica, digital o telecomando

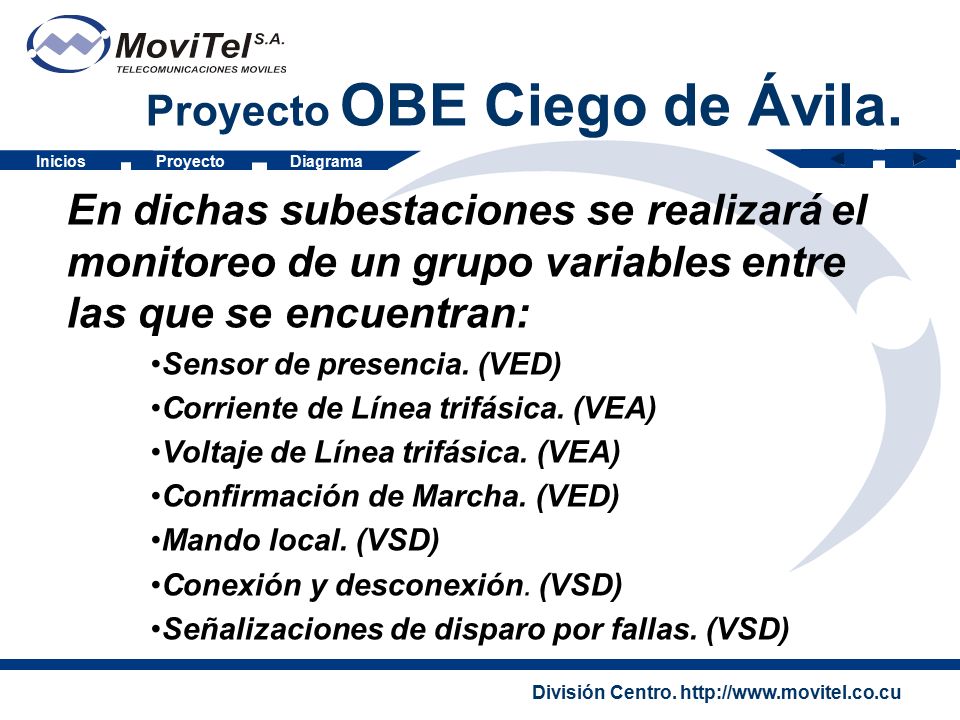

7 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Proyecto OBE Ciego de Ávila. En dichas subestaciones se realizará el monitoreo de un grupo variables entre las que se encuentran: Sensor de presencia. (VED) Corriente de Línea trifásica. (VEA) Voltaje de Línea trifásica. (VEA) Confirmación de Marcha. (VED) Mando local. (VSD) Conexión y desconexión. (VSD) Señalizaciones de disparo por fallas. (VSD)

8 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Este trabajo está encaminado a desarrollar un proyecto que permita telecontrolar los recerradores NULEC U27-12 de procedencia australiana usando como soporte de comunicación la Red Trunking de MoviTel S.A. Objetivos del proyecto.

9 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu de la red de Servicios Trunking como soporte de comunicación. La alta estabilidad y la fiabilidad del soporte de comunicación de la Red MPT 1327, está garantizada por personal técnico especializado con una elevada capacidad de respuesta ante cualquier eventualidad. Facilidades para enviar al beeper o al trunking mensajes reportando el estado del sistema, así como alarmas ocasionales. Amplia cobertura, la posición geográfica no representa una dificultad. Beneficios en el proyecto

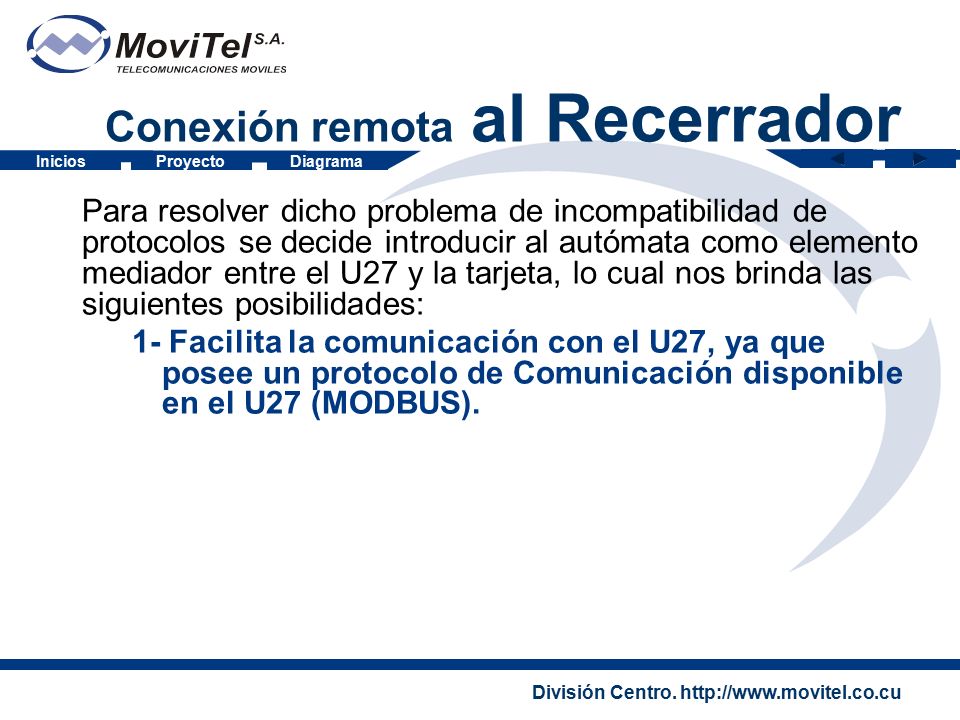

10 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Conexión remota al Recerrador Para resolver dicho problema de incompatibilidad de protocolos se decide introducir al autómata como elemento mediador entre el U27 y la tarjeta, lo cual nos brinda las siguientes posibilidades: 1- Facilita la comunicación con el U27, ya que posee un protocolo de Comunicación disponible en el U27 (MODBUS).

11 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu 2- Da la posibilidad de controlar varios recerradores en una misma subestación con un solo autómata y un solo radio trunking. 3- También permite el control de otras variables tanto digitales como analógicas dentro de la subestación como pueden ser la presencia de personas en la subestación, el nivel de aceite y temperatura en los transformadores. Conexión remota al Recerrador

12 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Telecontrol en el proyecto. En este caso se realiza el control de variables del sistema con: 1.La teleseñalización de variables digitales. 2.La telemediciones de señales análogicas. 3.El telemando de acciones especificas a realizar en el proceso remoto.

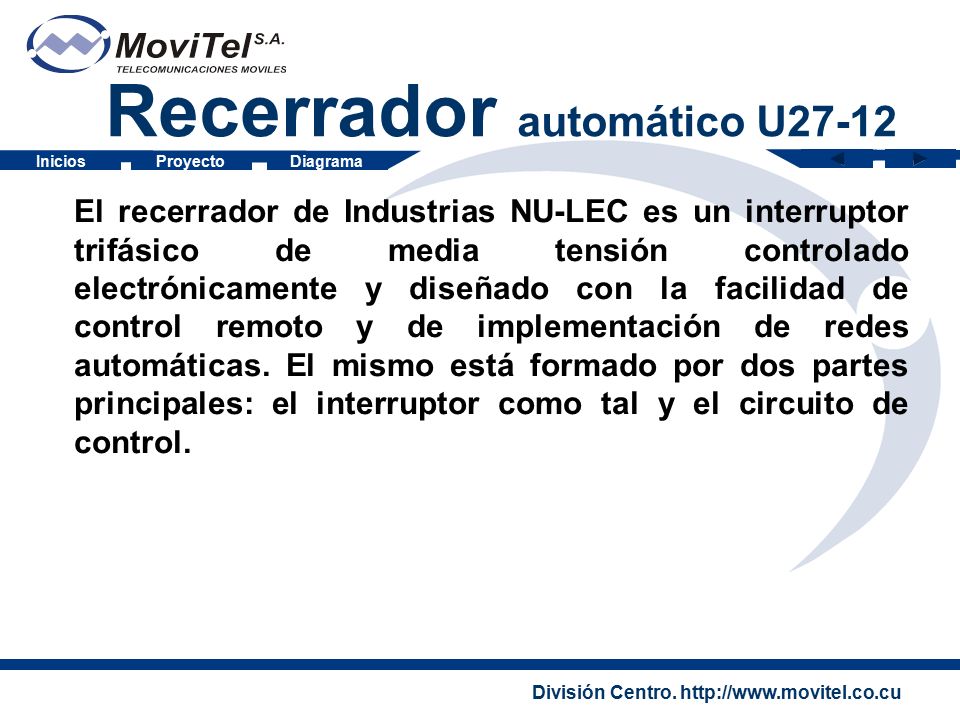

13 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Recerrador automático U27-12 El recerrador de Industrias NU-LEC es un interruptor trifásico de media tensión controlado electrónicamente y diseñado con la facilidad de control remoto y de implementación de redes automáticas. El mismo está formado por dos partes principales: el interruptor como tal y el circuito de control.

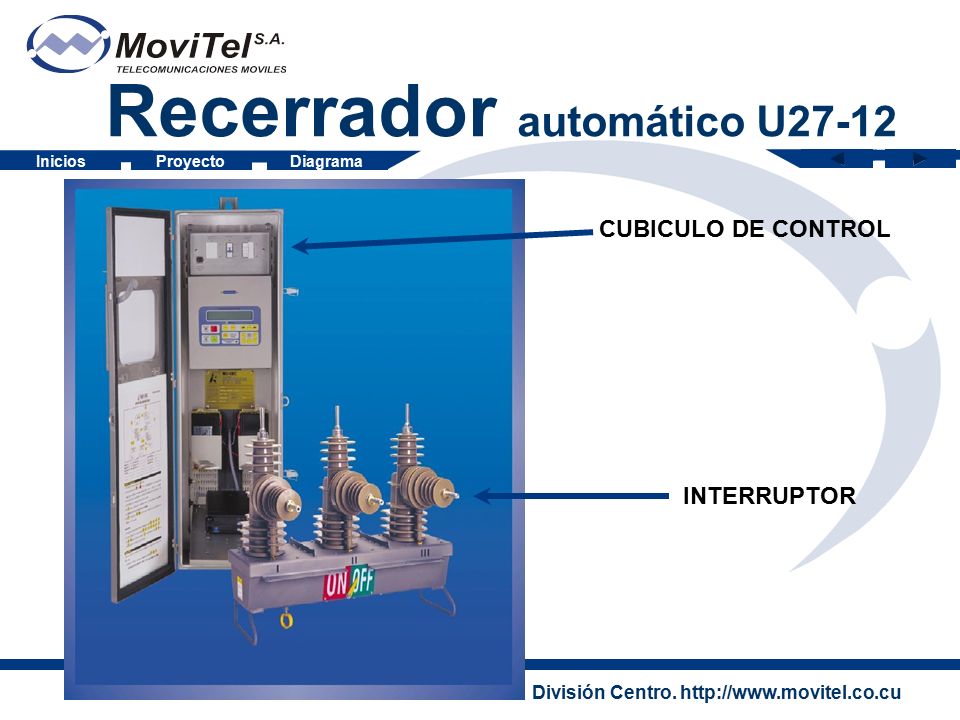

14 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu CUBICULO DE CONTROL INTERRUPTOR Recerrador automático U27-12

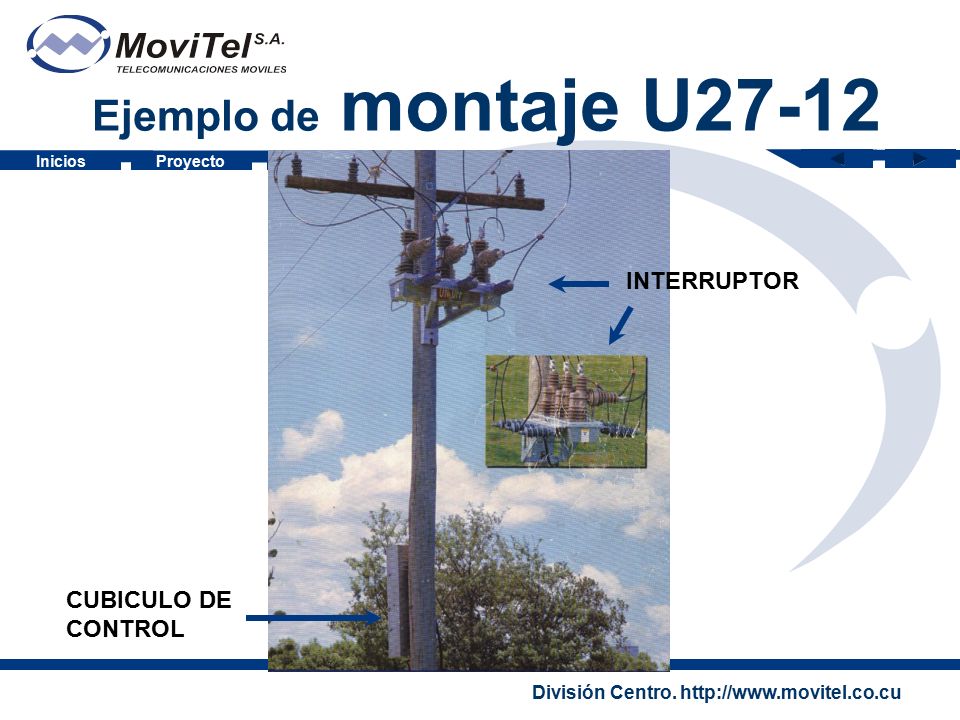

15 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu INTERRUPTOR CUBICULO DE CONTROL Ejemplo de montaje U27-12

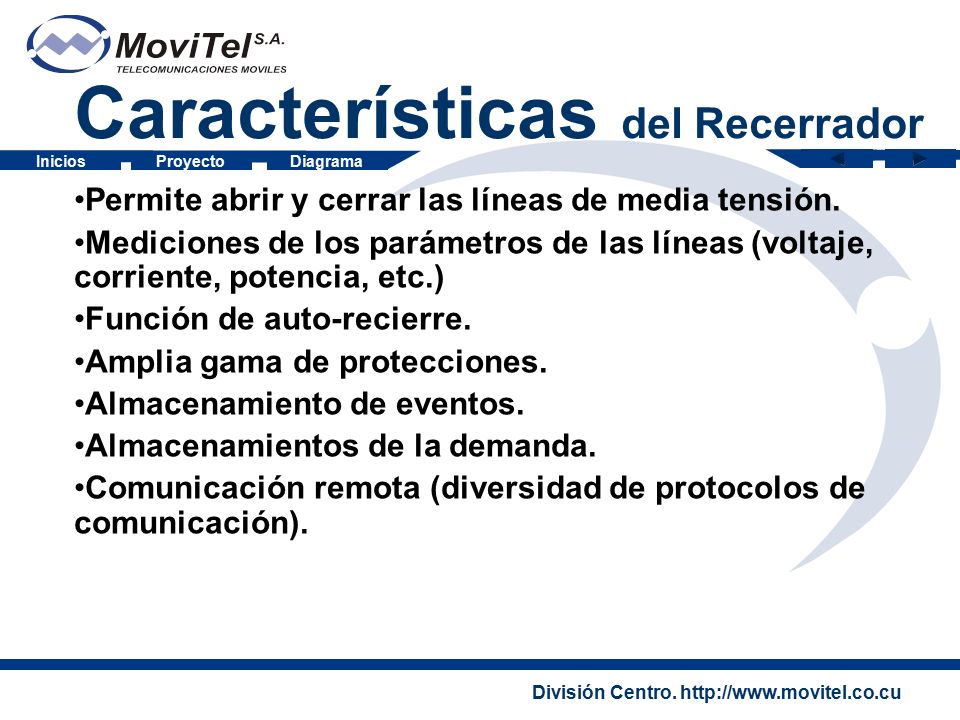

16 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Características del Recerrador Permite abrir y cerrar las líneas de media tensión. Mediciones de los parámetros de las líneas (voltaje, corriente, potencia, etc.) Función de auto-recierre. Amplia gama de protecciones. Almacenamiento de eventos. Almacenamientos de la demanda. Comunicación remota (diversidad de protocolos de comunicación).

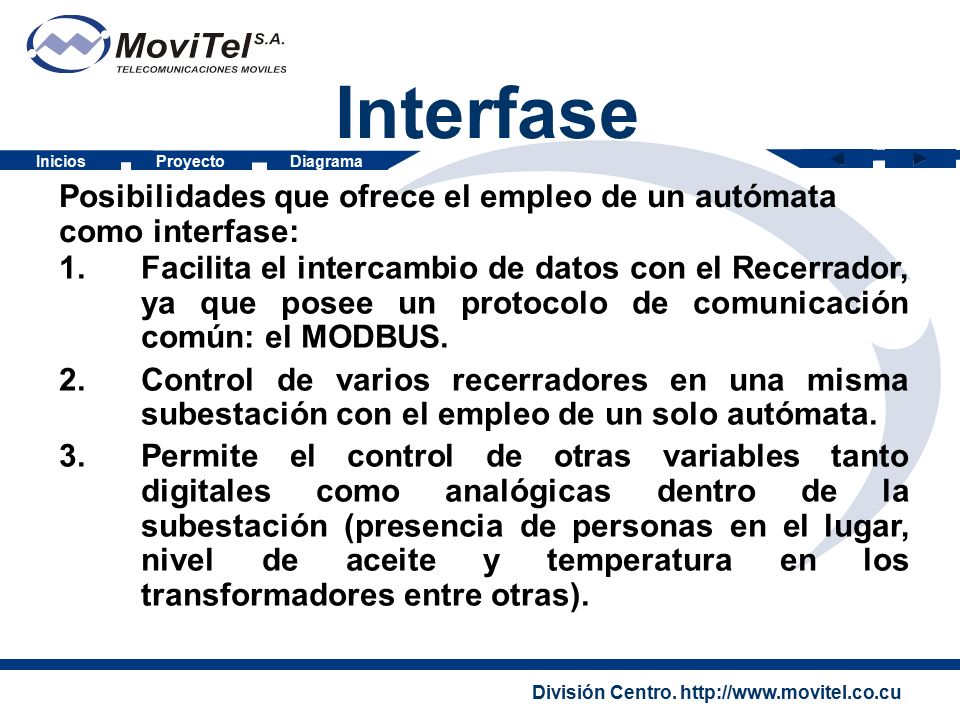

17 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Interfase 1.Facilita el intercambio de datos con el Recerrador, ya que posee un protocolo de comunicación común: el MODBUS. 2.Control de varios recerradores en una misma subestación con el empleo de un solo autómata. 3.Permite el control de otras variables tanto digitales como analógicas dentro de la subestación (presencia de personas en el lugar, nivel de aceite y temperatura en los transformadores entre otras). Posibilidades que ofrece el empleo de un autómata como interfase:

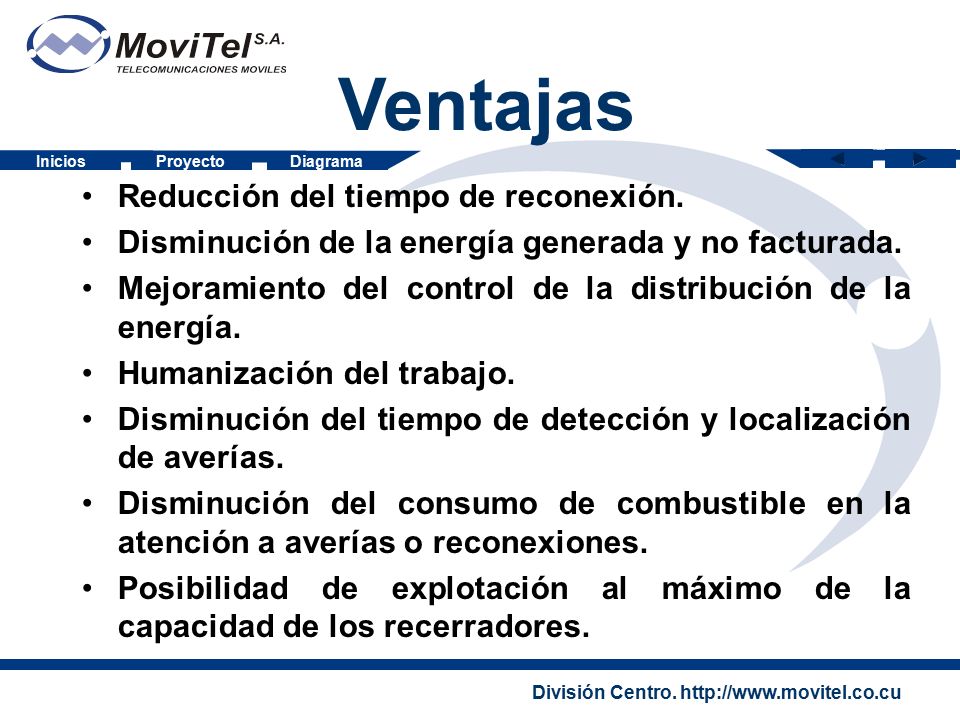

18 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Reducción del tiempo de reconexión. Disminución de la energía generada y no facturada. Mejoramiento del control de la distribución de la energía. Humanización del trabajo. Disminución del tiempo de detección y localización de averías. Disminución del consumo de combustible en la atención a averías o reconexiones. Posibilidad de explotación al máximo de la capacidad de los recerradores. Ventajas

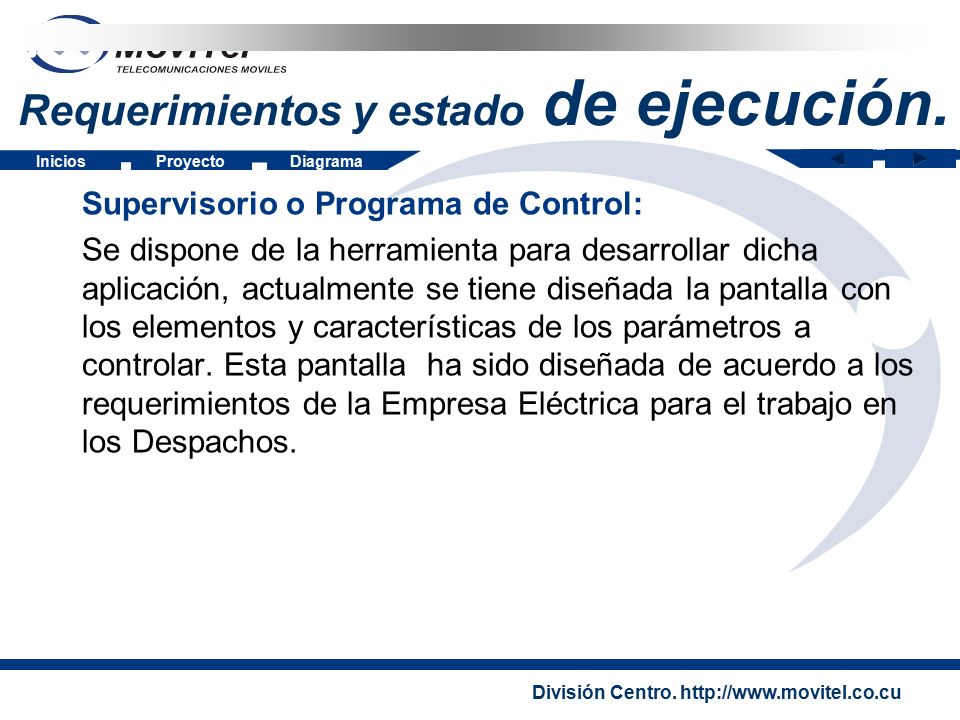

19 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Requerimientos y estado de ejecución. Supervisorio o Programa de Control: Se dispone de la herramienta para desarrollar dicha aplicación, actualmente se tiene diseñada la pantalla con los elementos y características de los parámetros a controlar. Esta pantalla ha sido diseñada de acuerdo a los requerimientos de la Empresa Eléctrica para el trabajo en los Despachos.

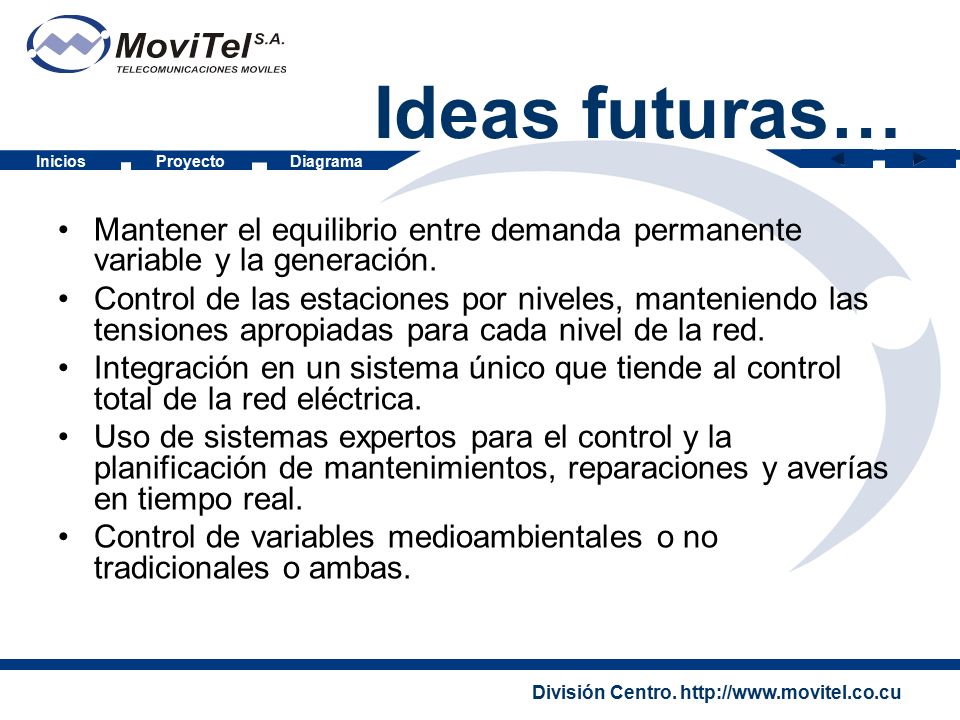

20 IniciosProyectoDiagrama División Centro. http://www.movitel.co.cu Sistema de Supervisión y Tele Control
