1 Seminario de Ingeniería Hospitalaria, Granada 2015 1 Hospital Comarcal de La Axarquía Estudio comparativo realizado por el servicio de mantenimiento Desde DICIEMBRE de 2012 a DIA DE HOY LED - FLUORESCENCIA

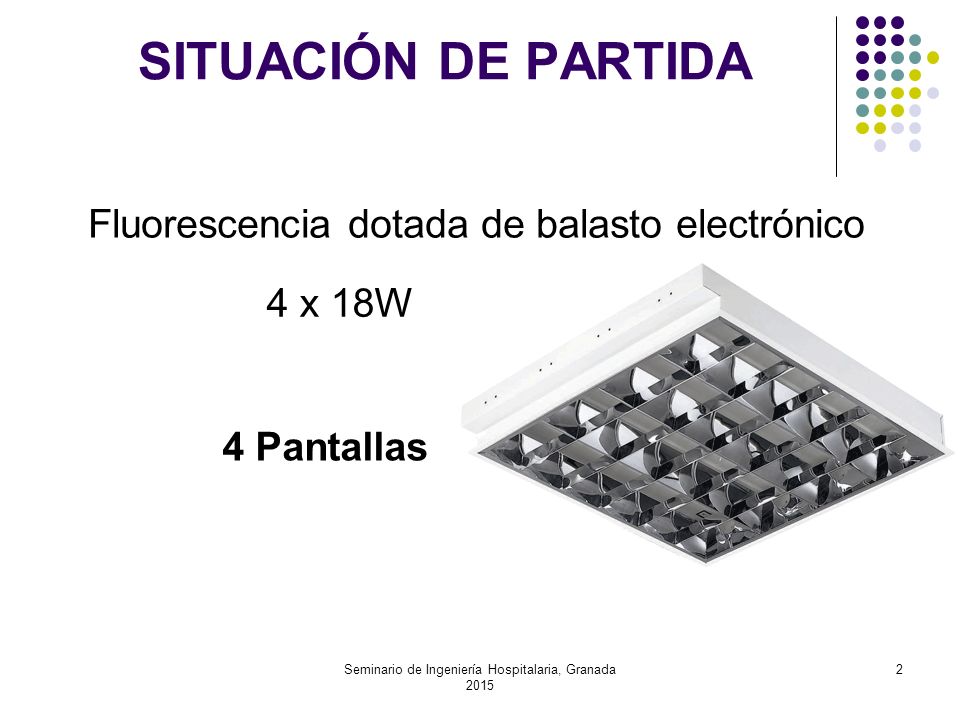

2 Seminario de Ingeniería Hospitalaria, Granada 2015 2 SITUACIÓN DE PARTIDA Fluorescencia dotada de balasto electrónico 4 Pantallas 4 x 18W

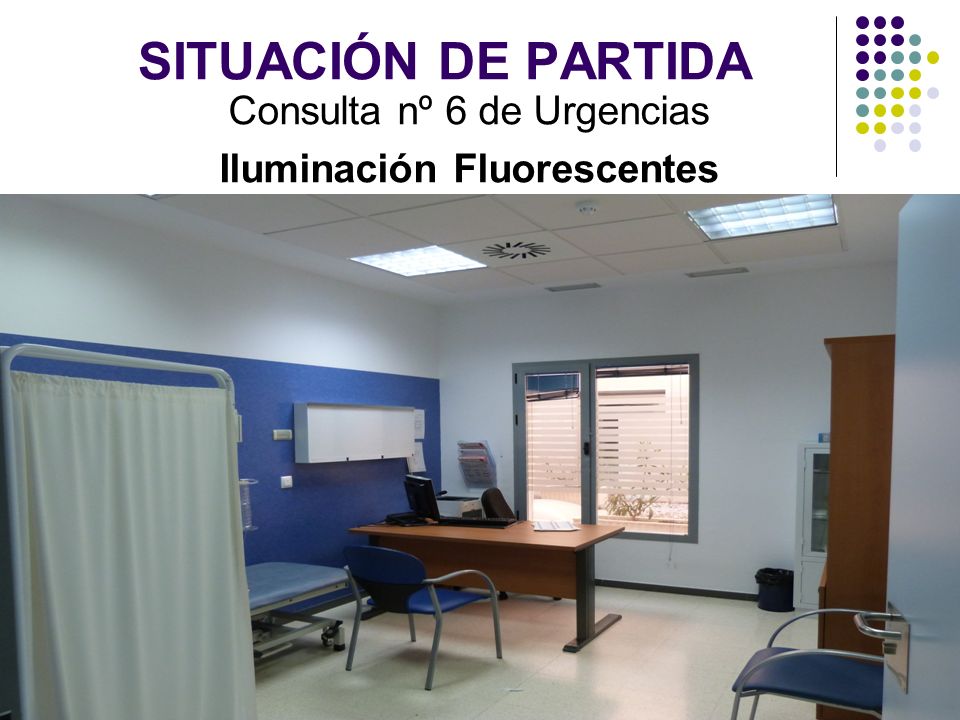

3 Seminario de Ingenieria Hospitalaria, Granada 2015 3 SITUACIÓN DE PARTIDA Consulta nº 6 de Urgencias Iluminación Fluorescentes

4 Seminario de Ingenieria Hospitalaria, Granada 2015 4 SITUACIÓN DE PARTIDA Consulta nº 6 de Urgencias Iluminación Fluorescentes

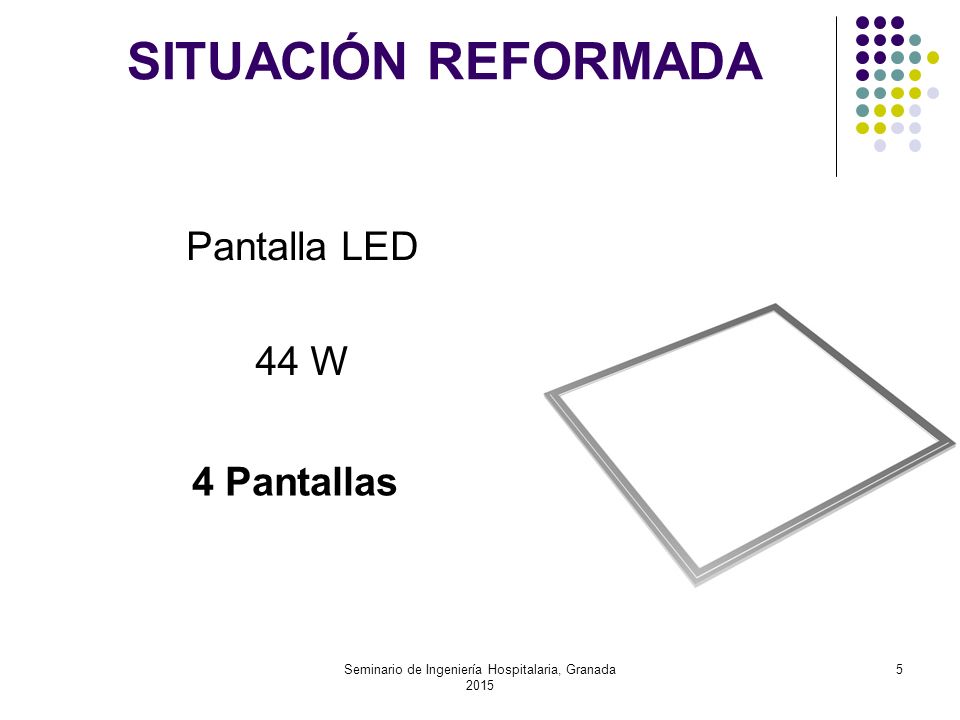

5 Seminario de Ingeniería Hospitalaria, Granada 2015 5 Pantalla LED 4 Pantallas 44 W SITUACIÓN REFORMADA

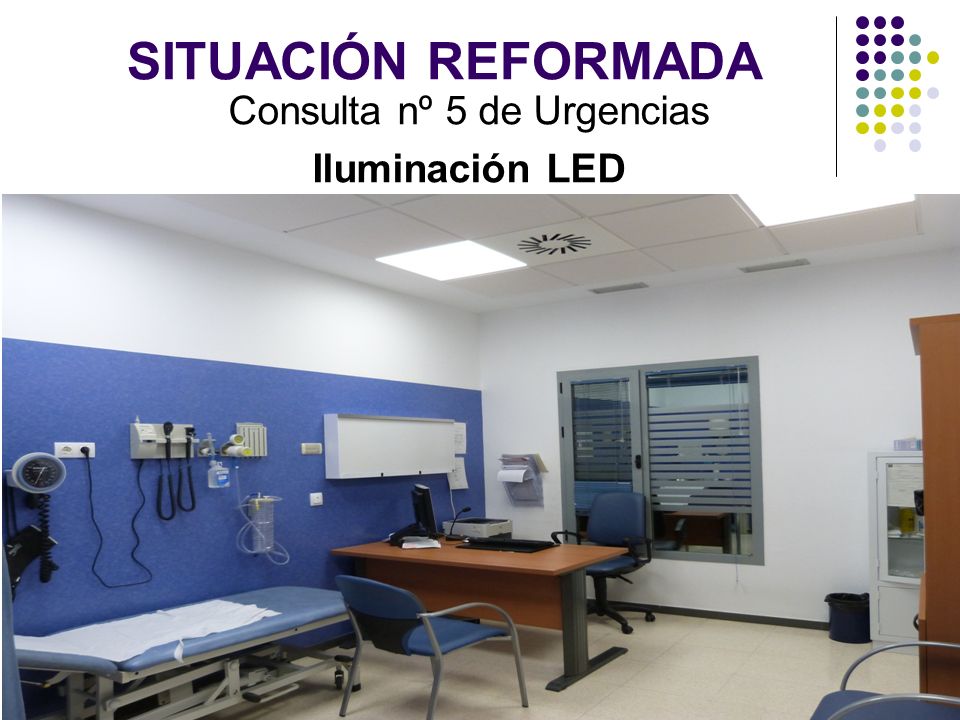

6 Seminario de Ingenieria Hospitalaria, Granada 2015 6 SITUACIÓN REFORMADA Consulta nº 5 de Urgencias Iluminación LED

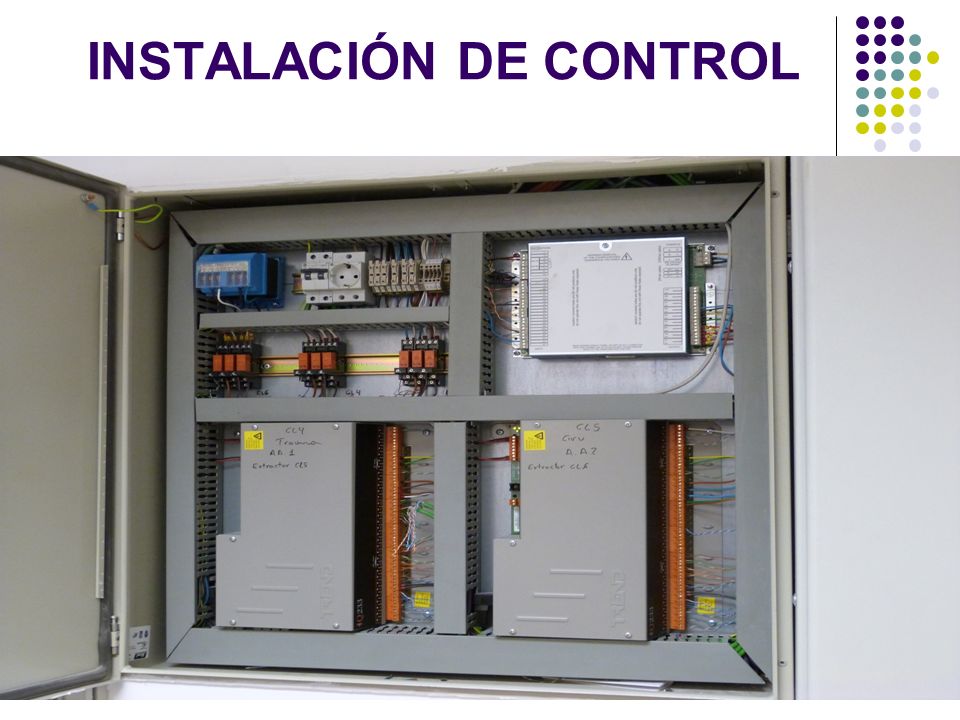

7 Seminario de Ingenieria Hospitalaria, Granada 2015 7 INSTALACIÓN DE CONTROL

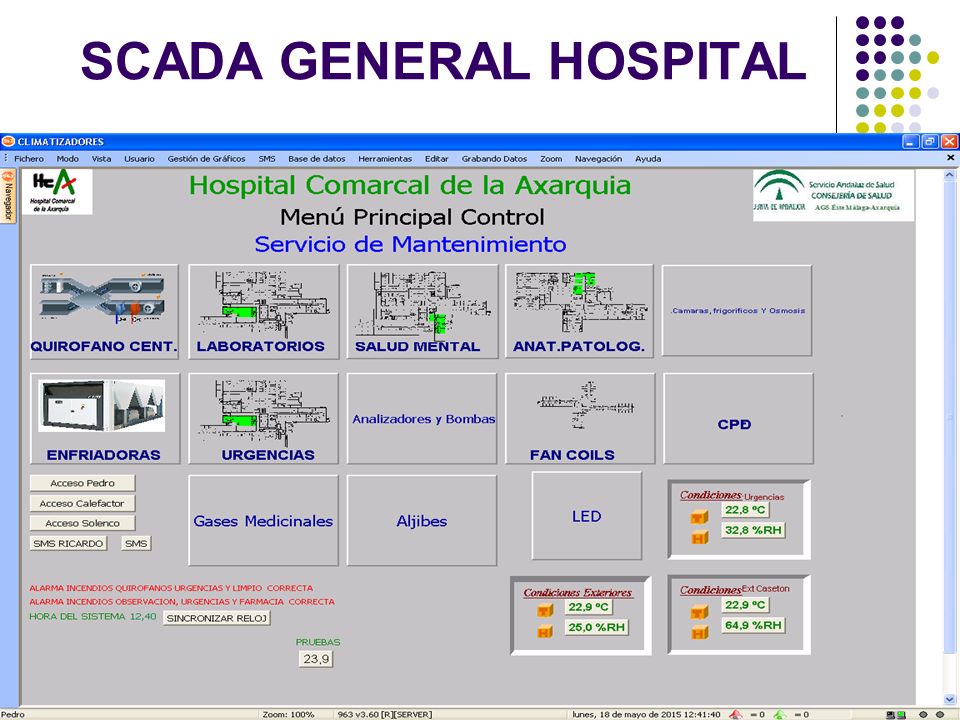

8 Seminario de Ingenieria Hospitalaria, Granada 2015 8 SCADA GENERAL HOSPITAL

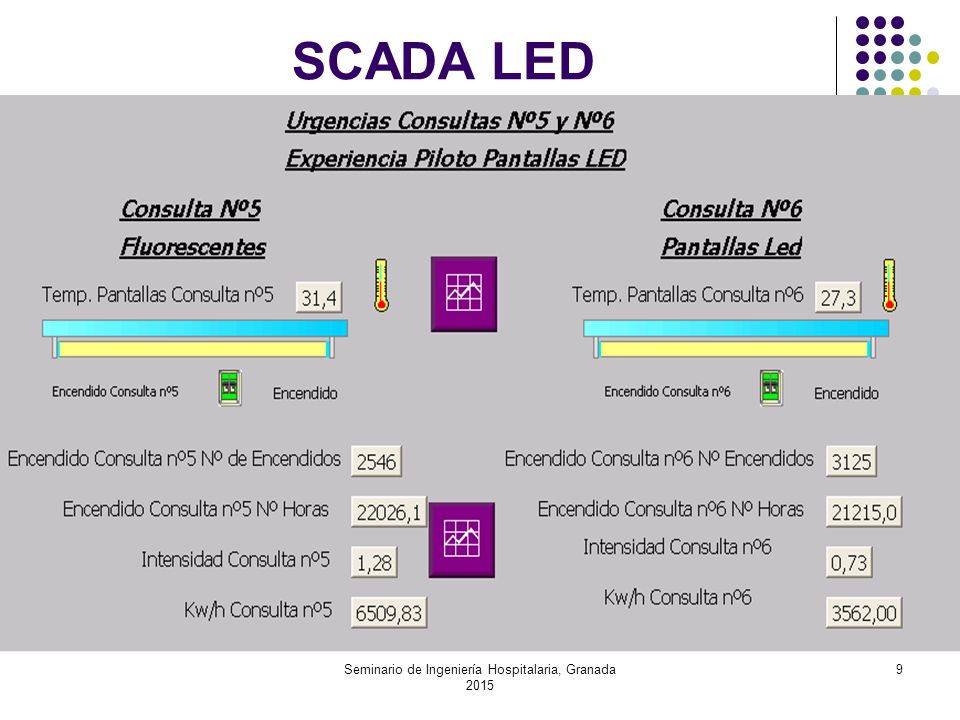

9 Seminario de Ingeniería Hospitalaria, Granada 2015 9 SCADA LED

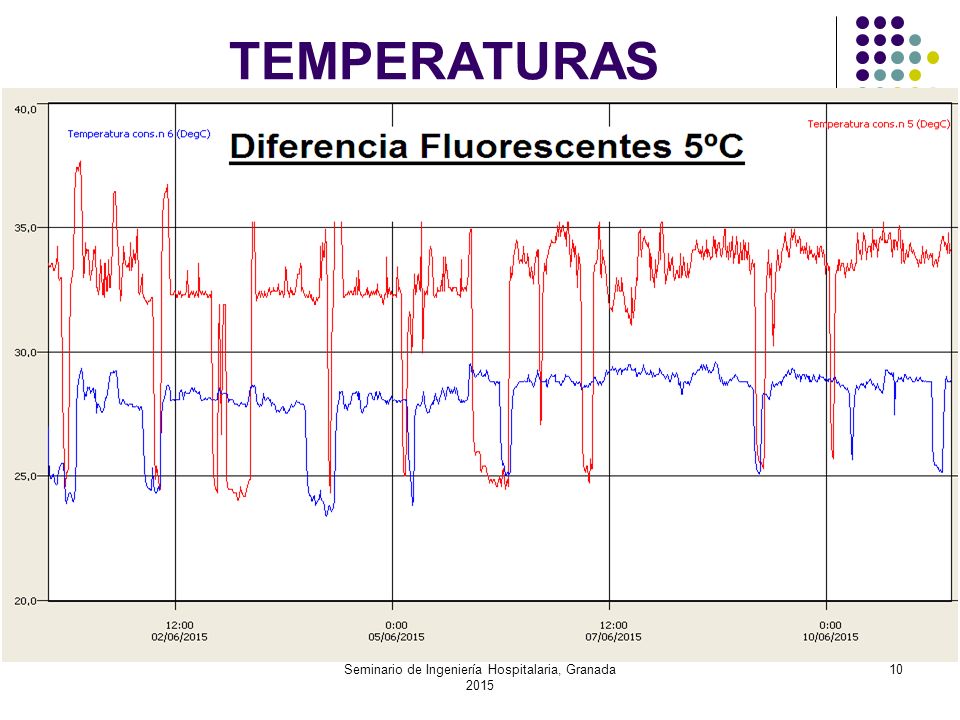

10 Seminario de Ingeniería Hospitalaria, Granada 2015 10 TEMPERATURAS Iluminación con FluorescentesIluminación LED

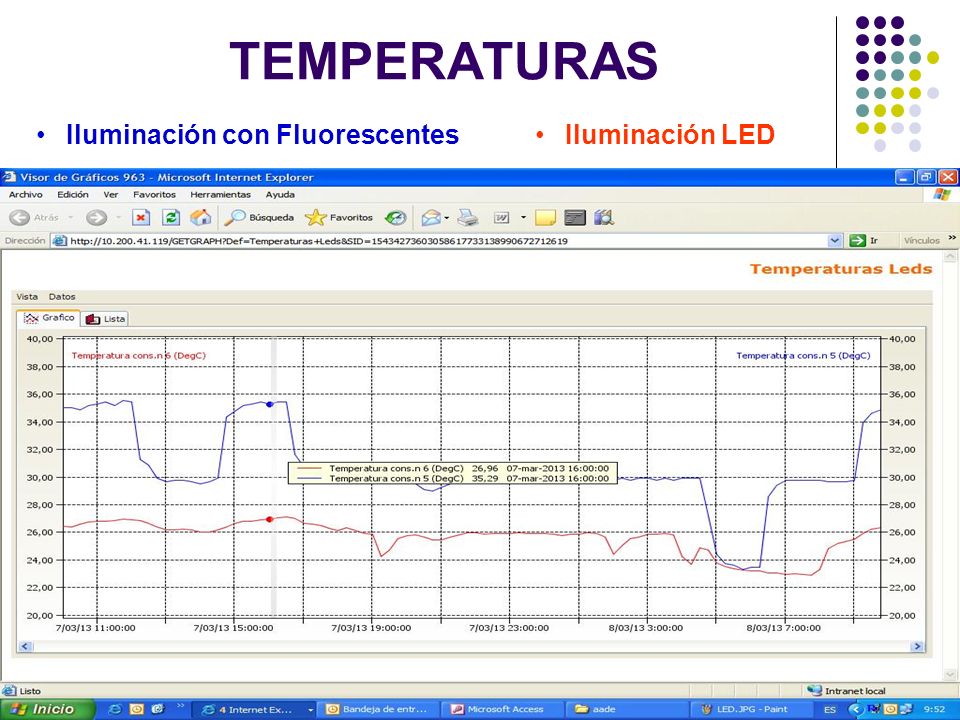

11 Seminario de Ingenieria Hospitalaria, Granada 2015 11 TEMPERATURAS Iluminación con FluorescentesIluminación LED

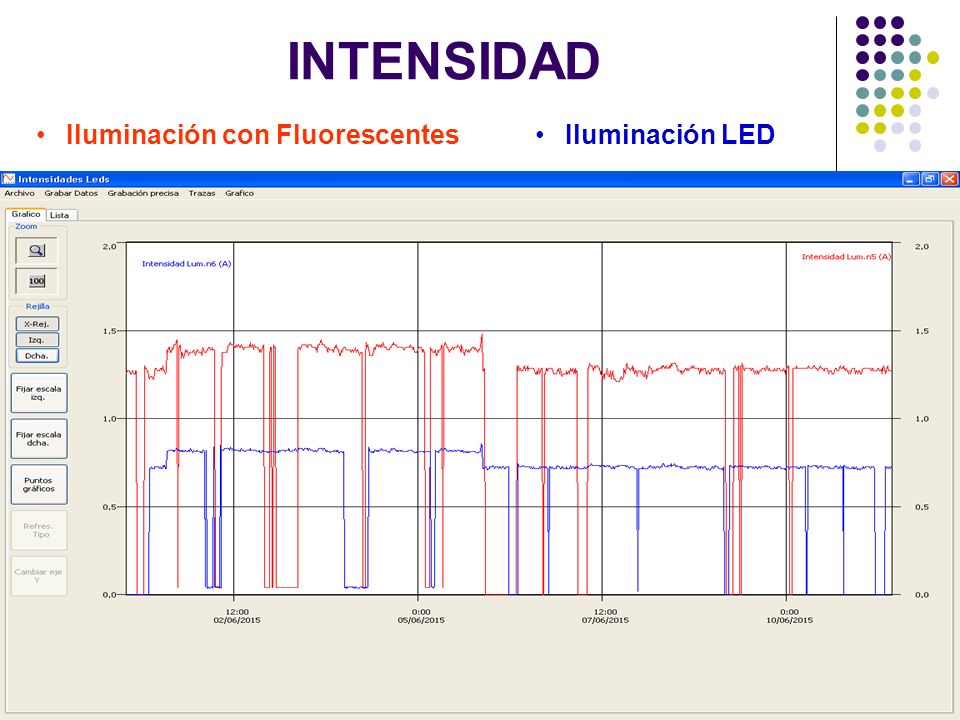

12 Seminario de Ingenieria Hospitalaria, Granada 2015 12 INTENSIDAD Iluminación con FluorescentesIluminación LED

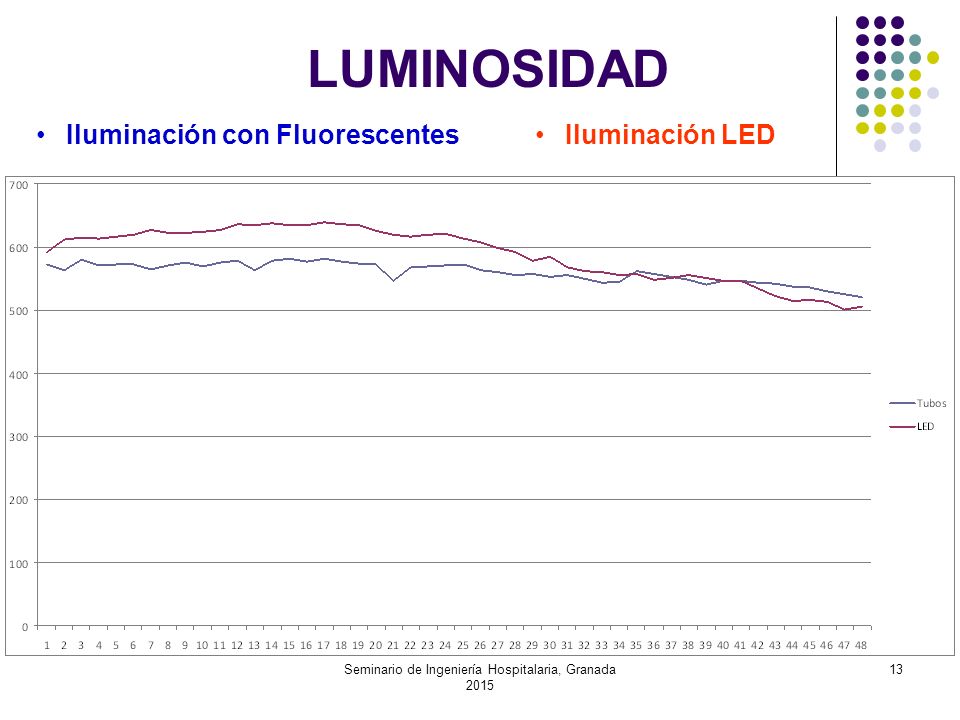

13 Seminario de Ingeniería Hospitalaria, Granada 2015 13 LUMINOSIDAD Iluminación con FluorescentesIluminación LED

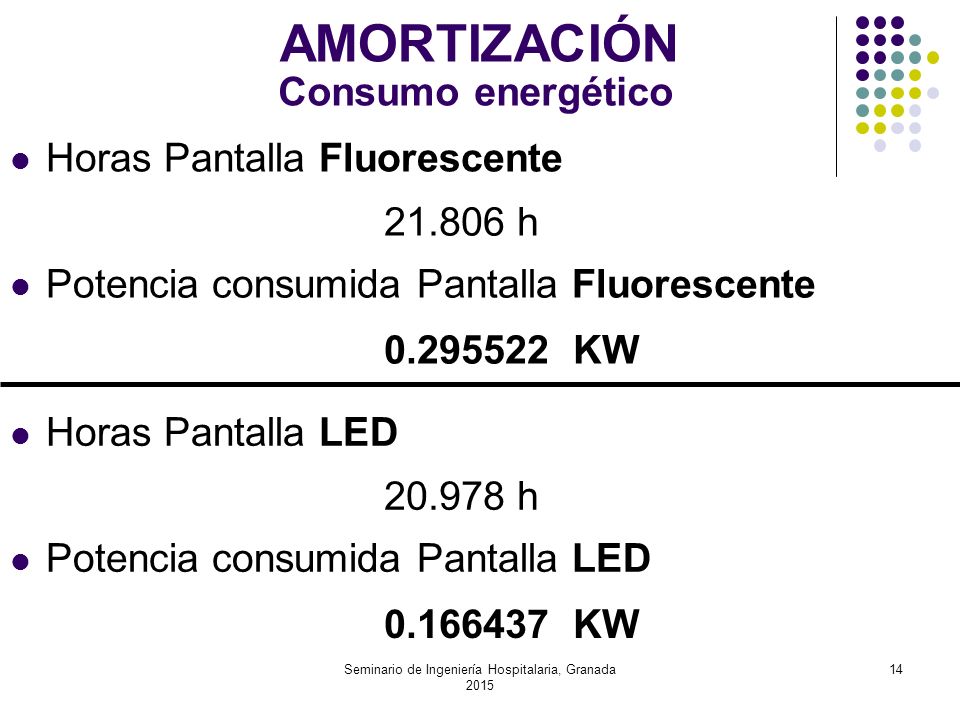

14 Seminario de Ingeniería Hospitalaria, Granada 2015 14 AMORTIZACIÓN Horas Pantalla Fluorescente 21.806 h Potencia consumida Pantalla Fluorescente 0.295522 KW Horas Pantalla LED 20.978 h 0.166437 KW Consumo energético Potencia consumida Pantalla LED

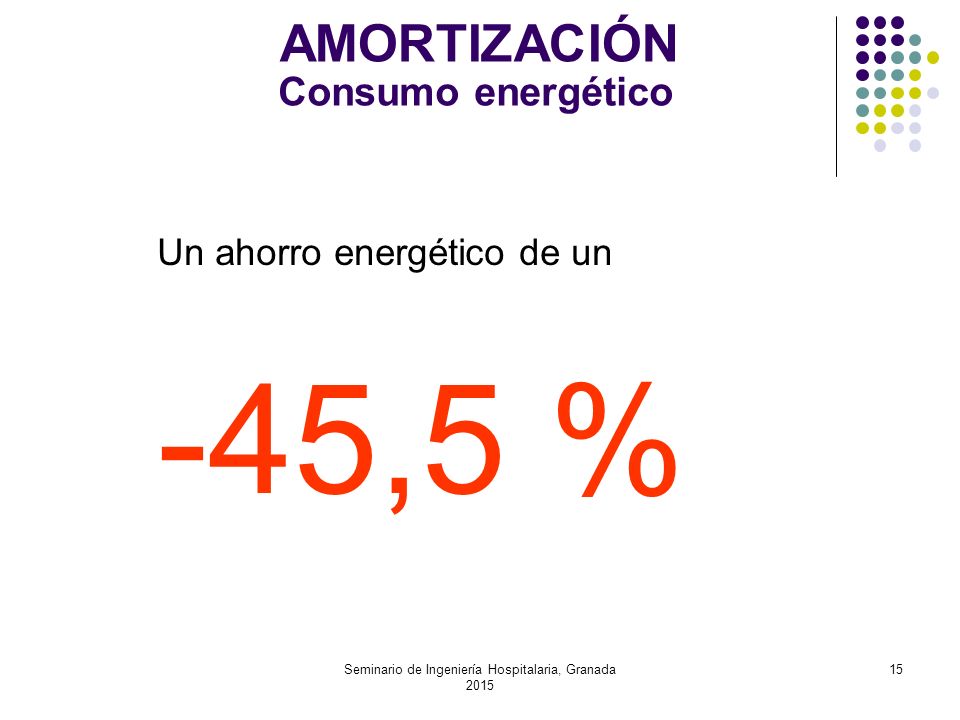

15 Seminario de Ingeniería Hospitalaria, Granada 2015 15 AMORTIZACIÓN Consumo energético Un ahorro energético de un -45,5 %

16 Seminario de Ingeniería Hospitalaria, Granada 2015 16 Coste de una Pantalla Fluorescente 50 € Coste de una Pantalla LED 130 € AMORTIZACIÓN Costes de adquisición

17 Seminario de Ingenieria Hospitalaria, Granada 2015 17 La amortización se produce a las 20658 h Al final de la vida útil (25000 h) RESULTADO

18 Seminario de Ingenieria Hospitalaria, Granada 2015 18 Al final de la vida útil Pantalla de tubos fluorescentes - Cambio de los tubos (2.50 €/ tubo) - La pantalla es reutilizable Pantalla LED - Cambio de la pantalla completa (130 €) RESULTADO

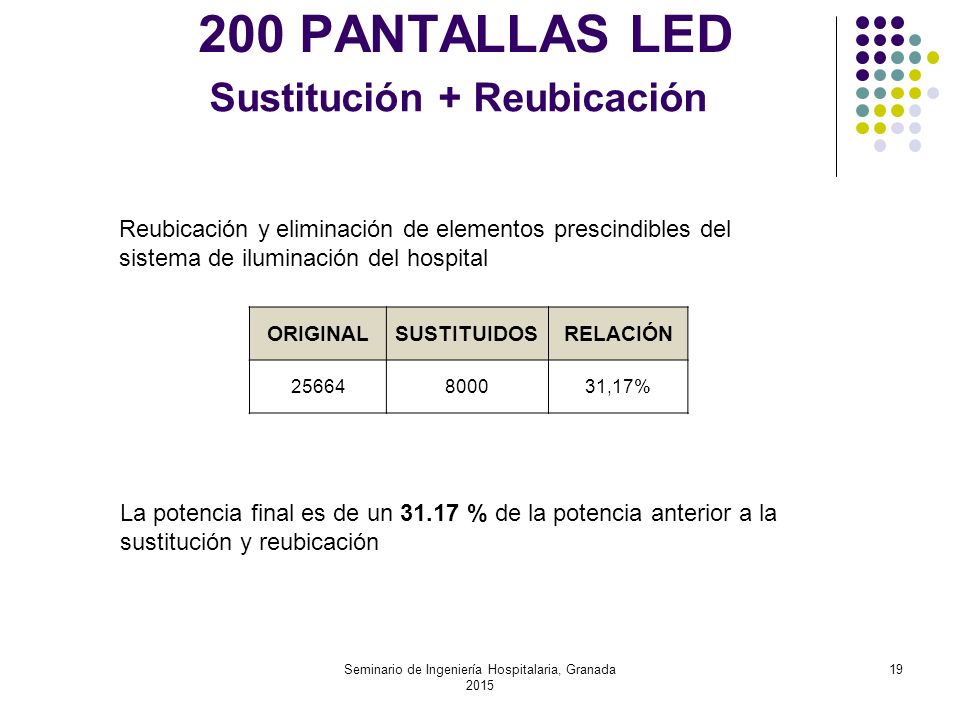

19 Seminario de Ingeniería Hospitalaria, Granada 2015 19 ORIGINALSUSTITUIDOSRELACIÓN 25664800031,17% 200 PANTALLAS LED Sustitución + Reubicación Reubicación y eliminación de elementos prescindibles del sistema de iluminación del hospital La potencia final es de un 31.17 % de la potencia anterior a la sustitución y reubicación

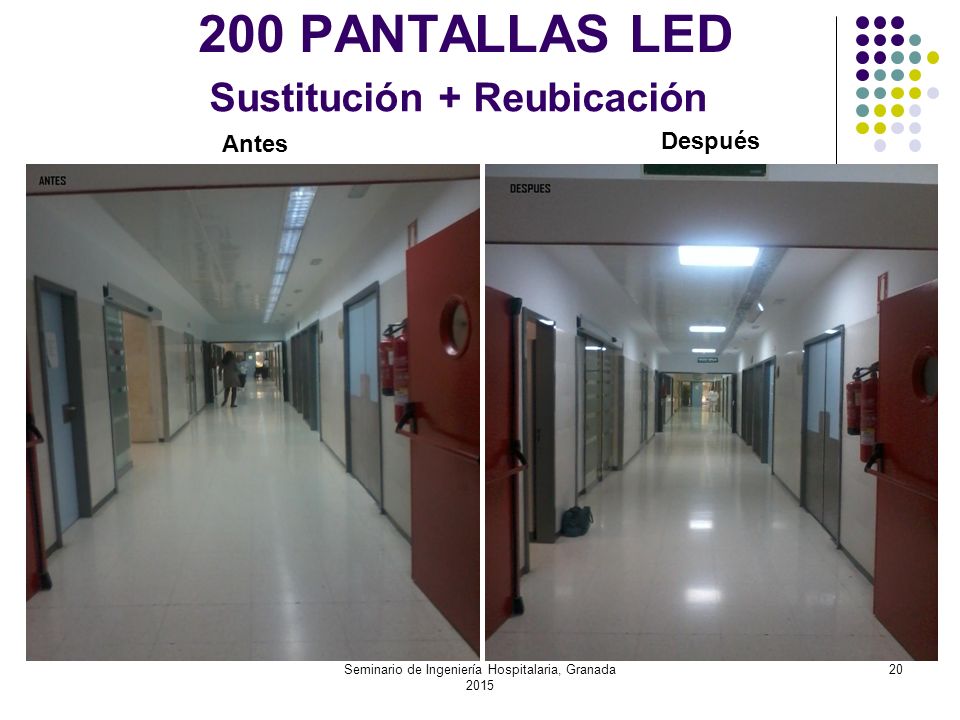

20 Seminario de Ingeniería Hospitalaria, Granada 2015 20 200 PANTALLAS LED Sustitución + Reubicación Antes Después

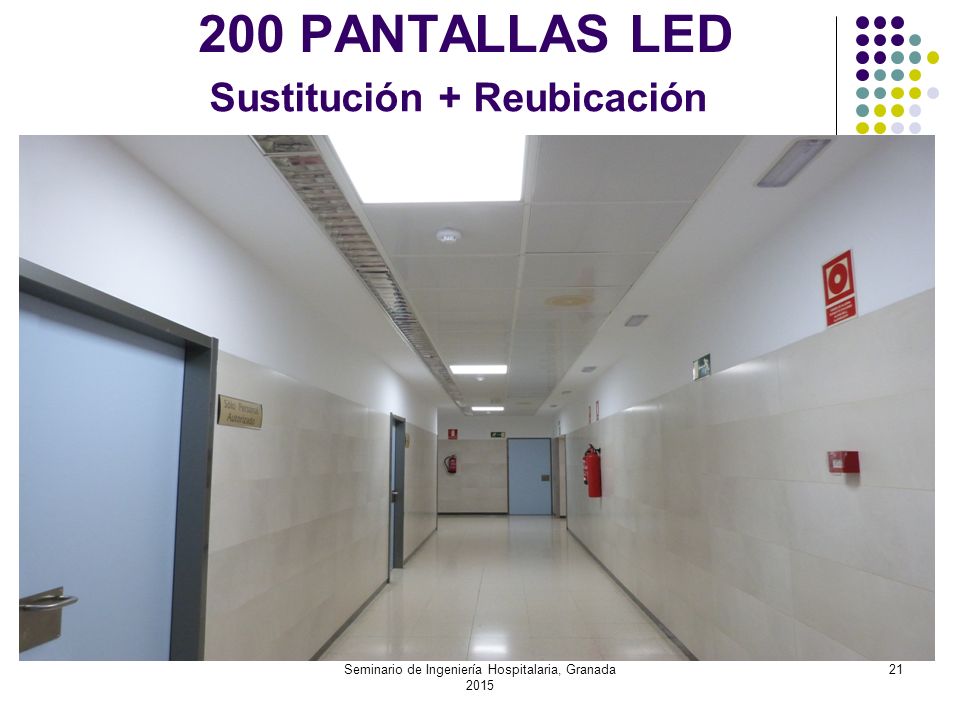

21 Seminario de Ingeniería Hospitalaria, Granada 2015 21 200 PANTALLAS LED Sustitución + Reubicación

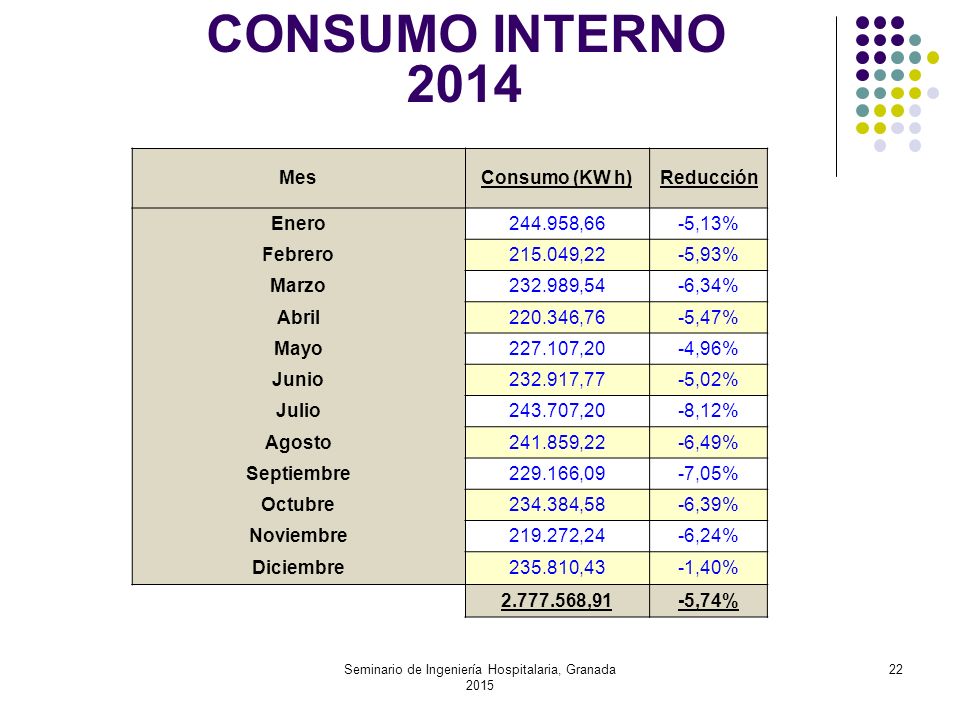

22 Seminario de Ingeniería Hospitalaria, Granada 2015 22 CONSUMO INTERNO 2014 MesConsumo (KW h)Reducción Enero244.958,66-5,13% Febrero215.049,22-5,93% Marzo232.989,54-6,34% Abril220.346,76-5,47% Mayo227.107,20-4,96% Junio232.917,77-5,02% Julio243.707,20-8,12% Agosto241.859,22-6,49% Septiembre229.166,09-7,05% Octubre234.384,58-6,39% Noviembre219.272,24-6,24% Diciembre235.810,43-1,40% 2.777.568,91-5,74%

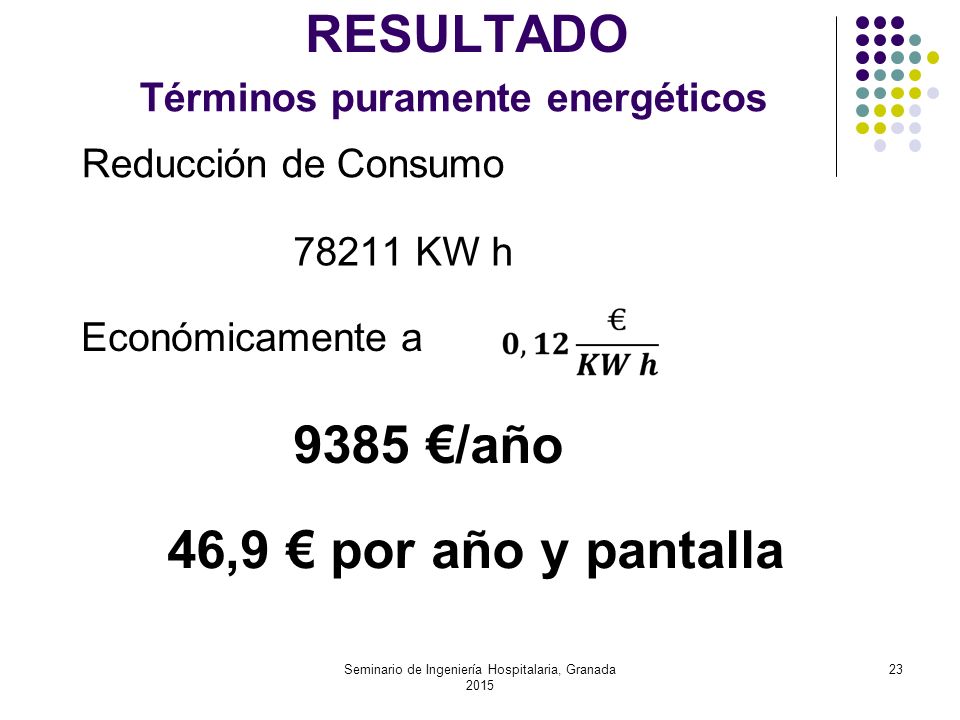

23 Seminario de Ingeniería Hospitalaria, Granada 2015 23 RESULTADO Reducción de Consumo 78211 KW h 9385 €/año Términos puramente energéticos Económicamente a 46,9 € por año y pantalla

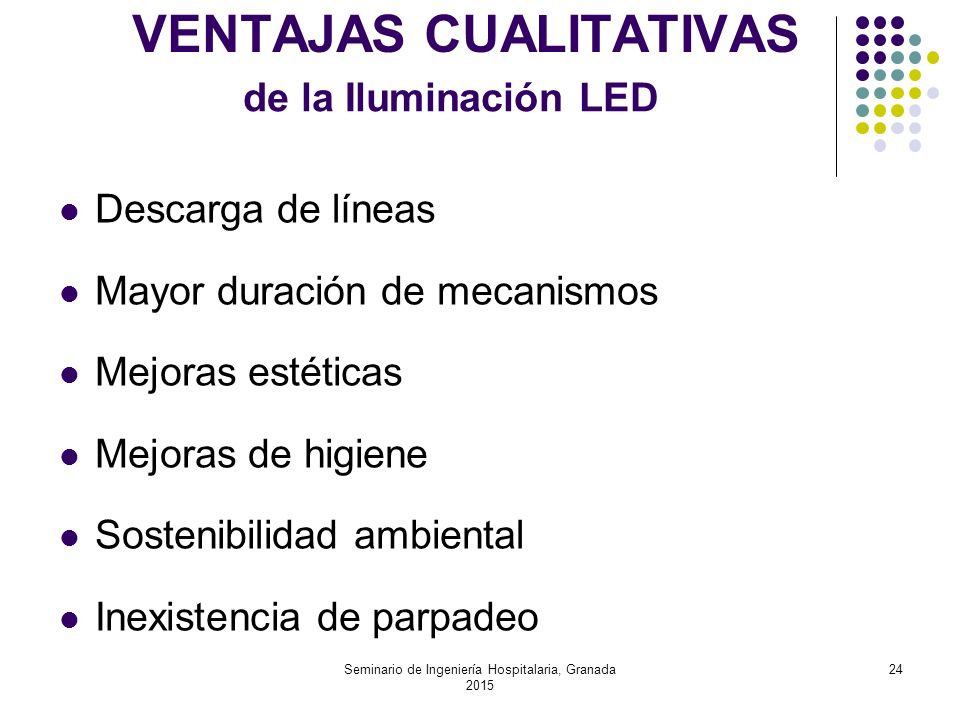

24 Seminario de Ingeniería Hospitalaria, Granada 2015 24 Descarga de líneas Mayor duración de mecanismos Mejoras estéticas Mejoras de higiene Sostenibilidad ambiental Inexistencia de parpadeo VENTAJAS CUALITATIVAS de la Iluminación LED

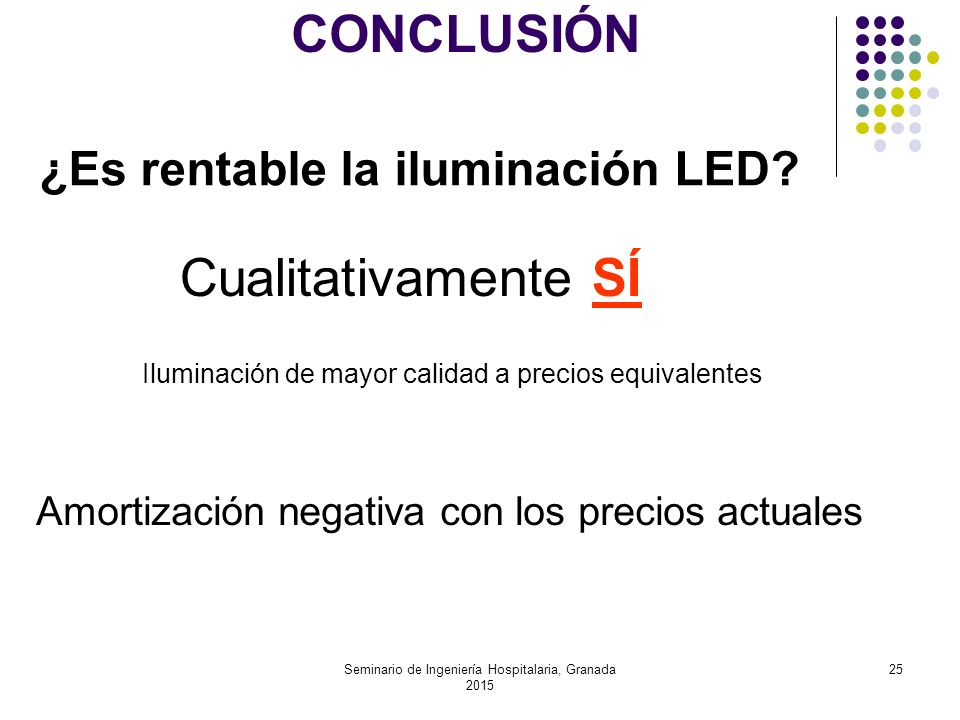

25 Seminario de Ingeniería Hospitalaria, Granada 2015 25 CONCLUSIÓN ¿Es rentable la iluminación LED? Cualitativamente SÍ Iluminación de mayor calidad a precios equivalentes Amortización negativa con los precios actuales

26 MUCHAS GRACIAS Pedro Quintero Jimenez (pedrom.quintero.sspa@juntadeandalucia.es) Ricardo Mangas Molina (ricardo.mangas.sspa@junadeandalucia.es)
