Equilibrio de cueros rígidos

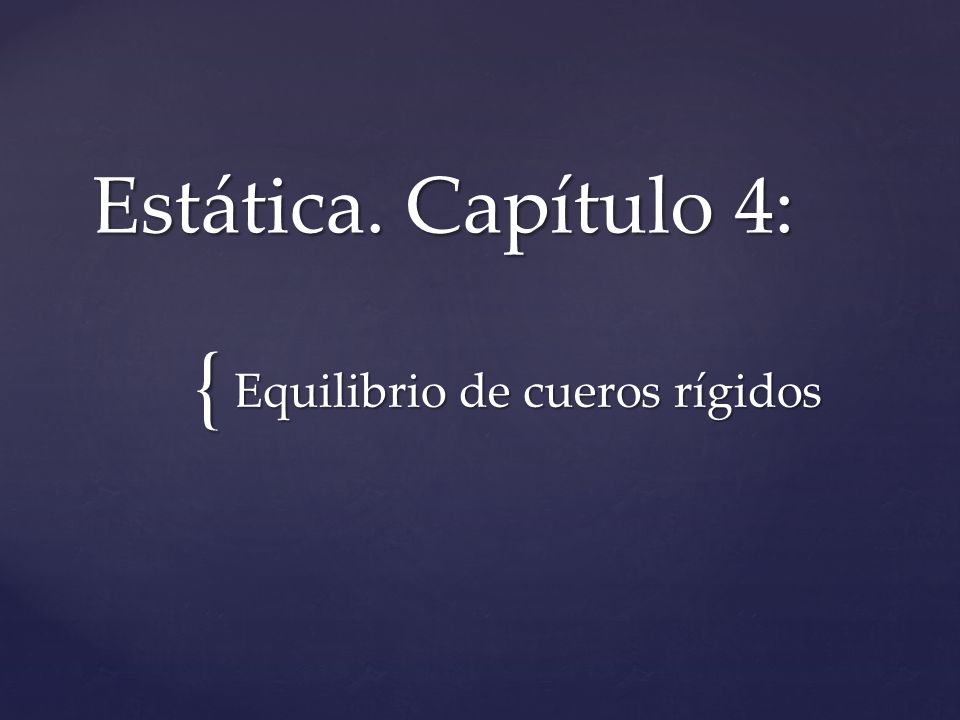

Estática. Capítulo 4: Equilibrio de cueros rígidos
2

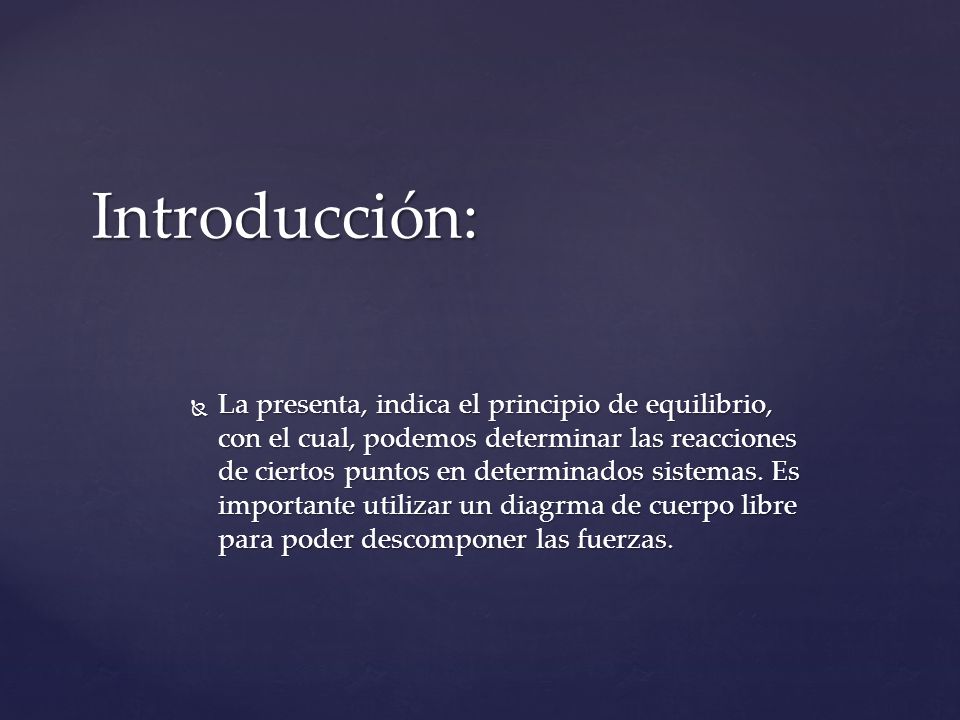

Introducción: La presenta, indica el principio de equilibrio, con el cual, podemos determinar las reacciones de ciertos puntos en determinados sistemas. Es importante utilizar un diagrma de cuerpo libre para poder descomponer las fuerzas.
3
Diagrama de cuerpo libre

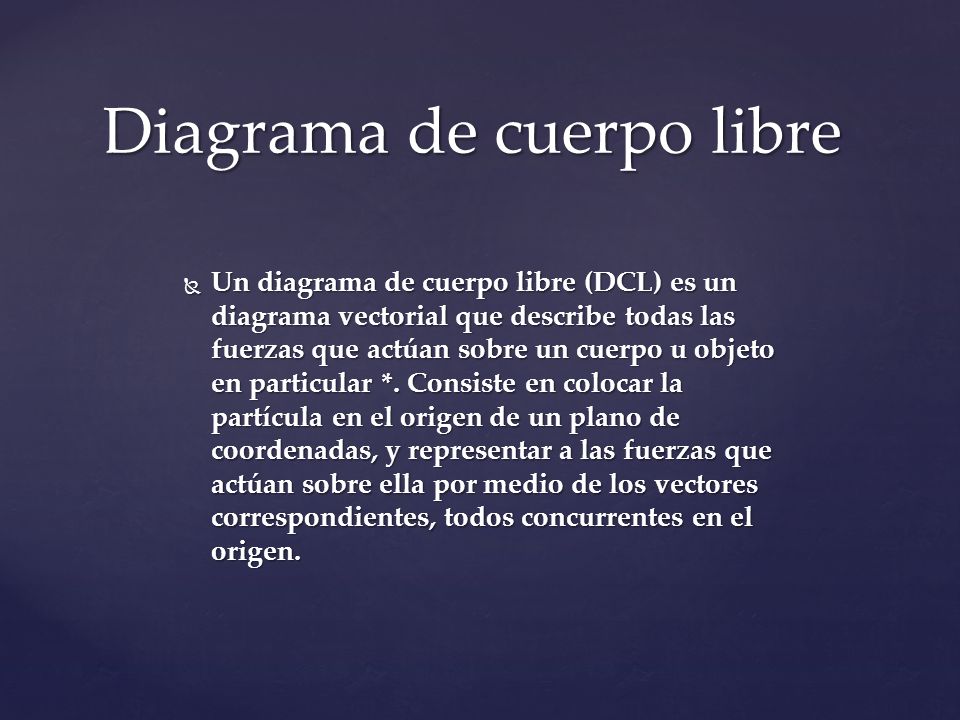

Un diagrama de cuerpo libre (DCL) es un diagrama vectorial que describe todas las fuerzas que actúan sobre un cuerpo u objeto en particular *. Consiste en colocar la partícula en el origen de un plano de coordenadas, y representar a las fuerzas que actúan sobre ella por medio de los vectores correspondientes, todos concurrentes en el origen.
4

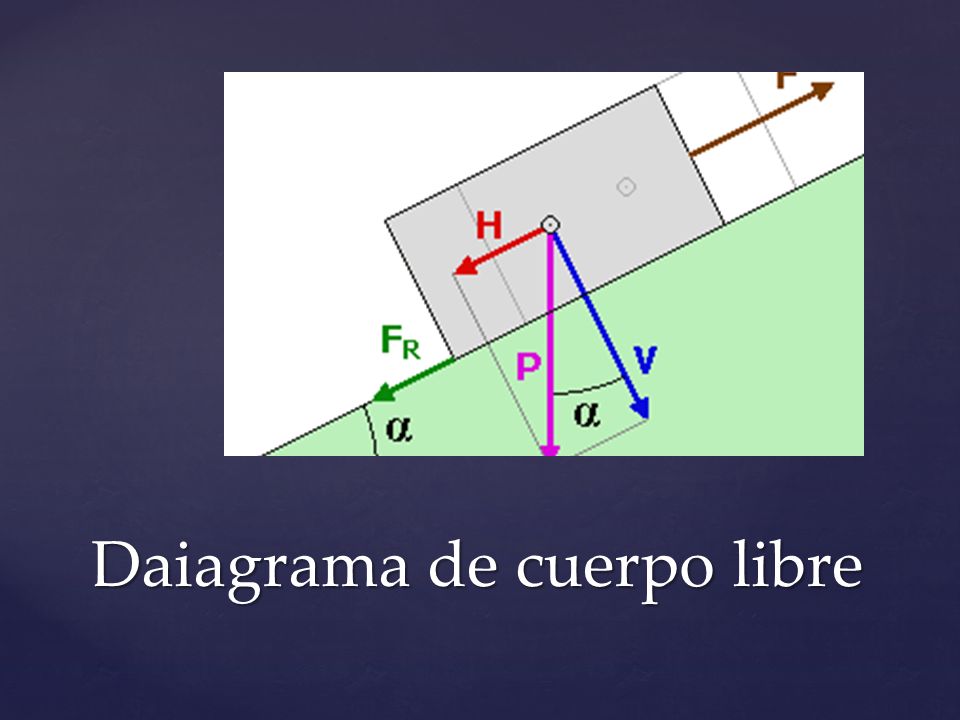

Daiagrama de cuerpo libre
5
Se denomina equilibrio al estado en el cual se encuentra un cuerpo cuando las fuerzas que actúan sobre el se compensan y anulan recíprocamente. Cuando un cuerpo está en equilibrio estático, si se lo mantiene así, sin ningún tipo de modificación, no sufrirá aceleración de traslación o rotación. Equilibrio
6
Equilibrio en dos dimensiones
Cuando la fuerza y el par son iguales a 0, las fuerzas externas forman un sistema equivalente a 0 y se dice que el cuerpo rígido se encuentra en equilibrio. Sumatorias en: F = 0 M = 0 Equilibrio en dos dimensiones
7

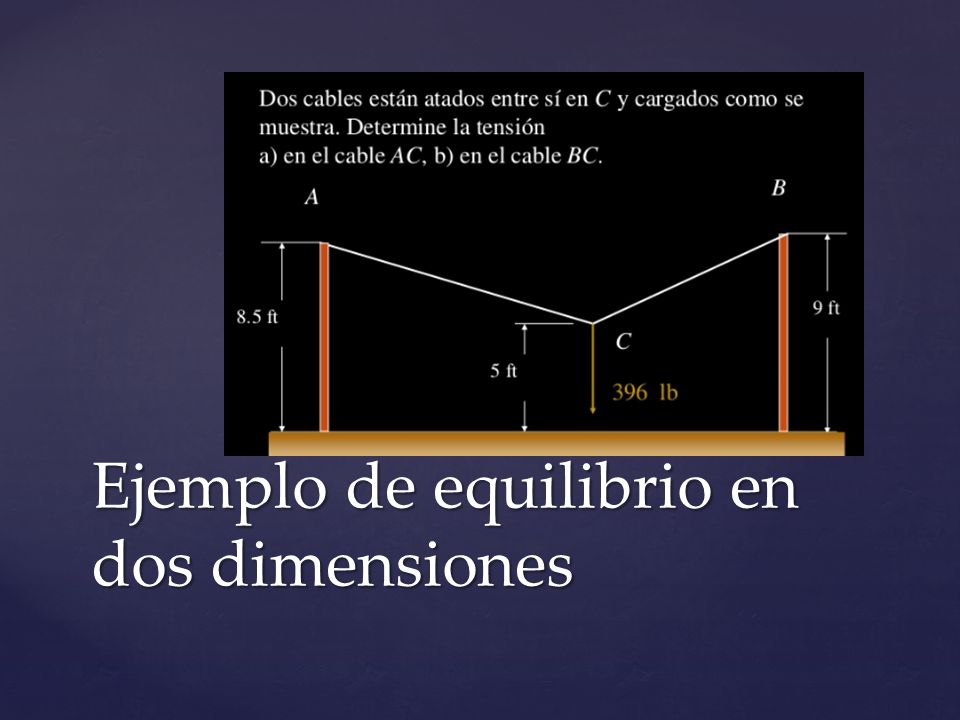

Ejemplo de equilibrio en dos dimensiones
8
Ejemplo
9
Ejmplo
10
Las condiciones son parecidadas a las de segunda dimensión, sólo que se le añaden más incónitas, en vez de descomponer sólo en sumatorias de: Fx, Fy, se añade Fz, al igual que los momentos en Mx, My y Mz. Equilibrio en 3d
11
Ejemplo de equilibrio en tres dimensiones
12
