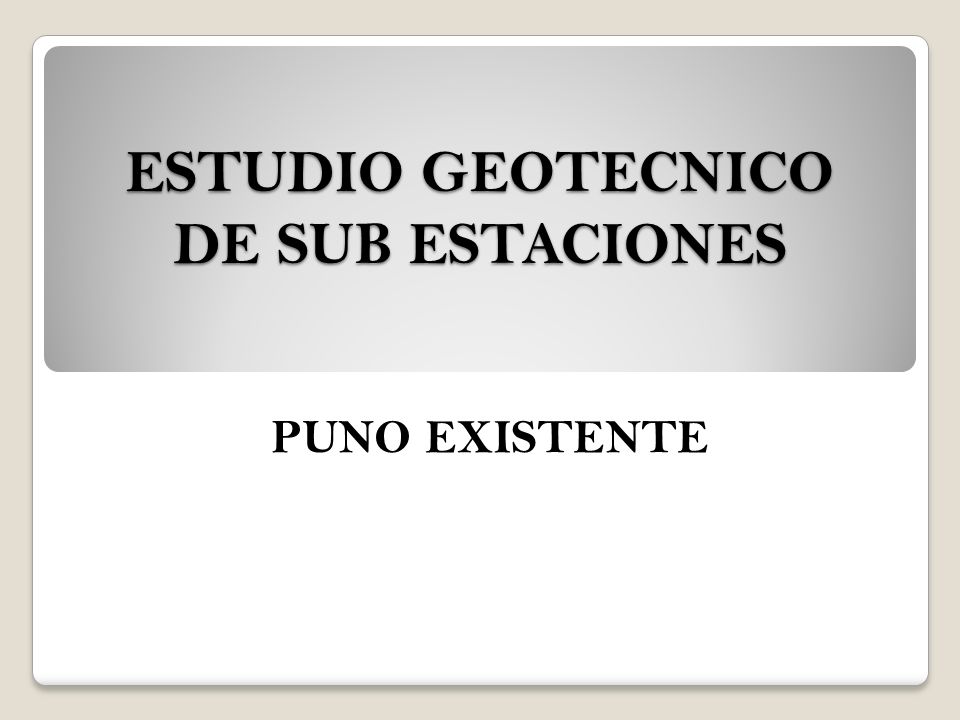

1 ESTUDIO GEOTECNICO DE SUB ESTACIONES PUNO EXISTENTE

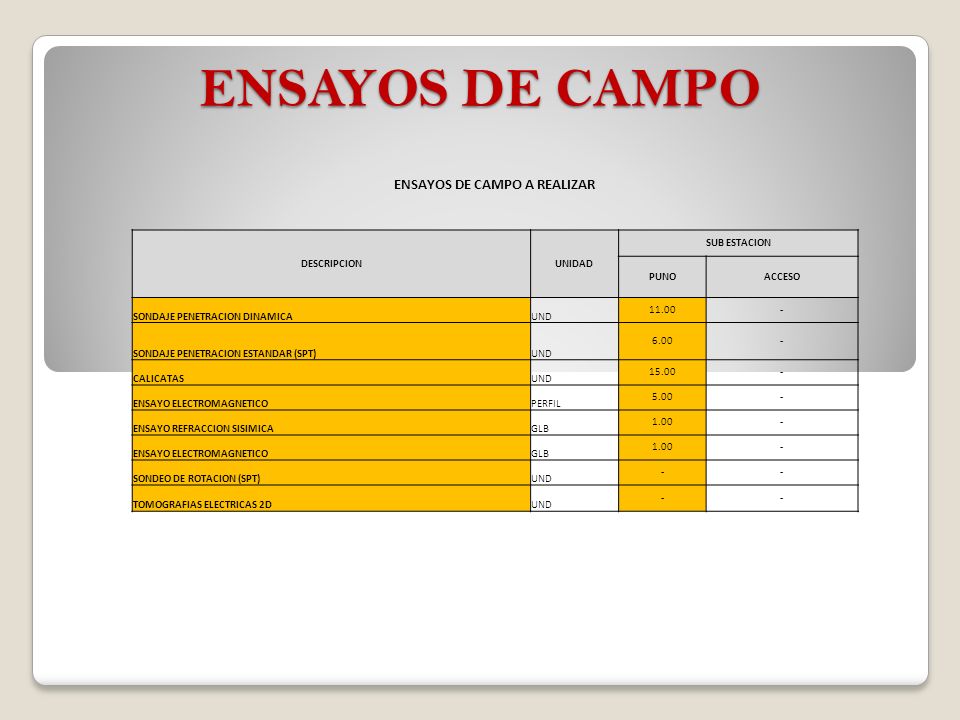

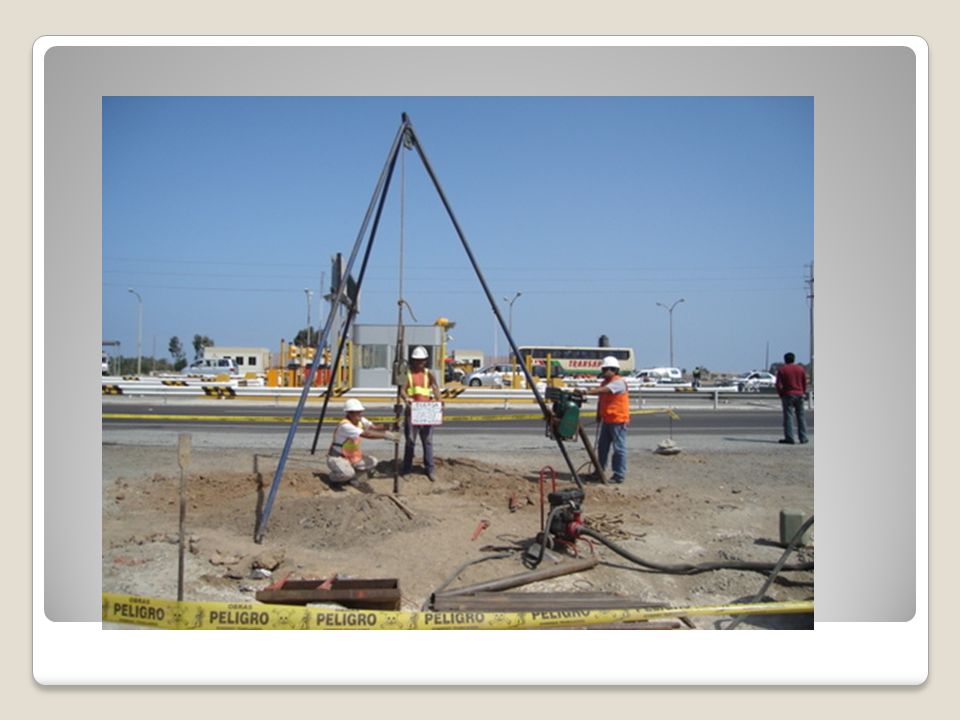

2 ENSAYOS DE CAMPO ENSAYOS DE CAMPO A REALIZAR DESCRIPCIONUNIDAD SUB ESTACION PUNOACCESO SONDAJE PENETRACION DINAMICAUND 11.00- SONDAJE PENETRACION ESTANDAR (SPT)UND 6.00- CALICATASUND 15.00- ENSAYO ELECTROMAGNETICOPERFIL 5.00- ENSAYO REFRACCION SISIMICAGLB 1.00- ENSAYO ELECTROMAGNETICOGLB 1.00- SONDEO DE ROTACION (SPT)UND -- TOMOGRAFIAS ELECTRICAS 2DUND --

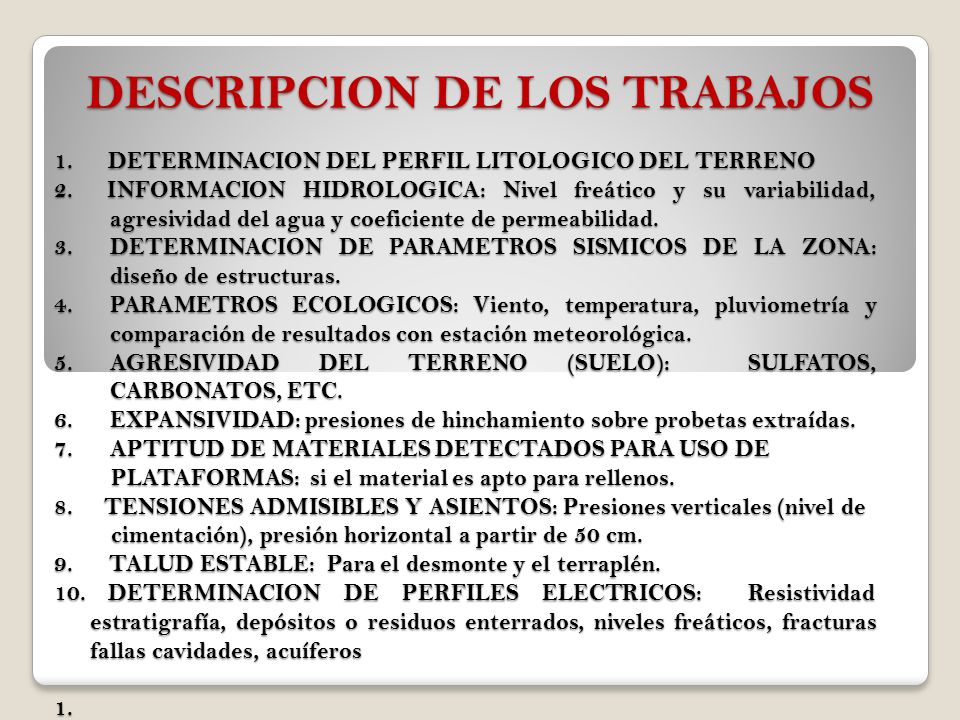

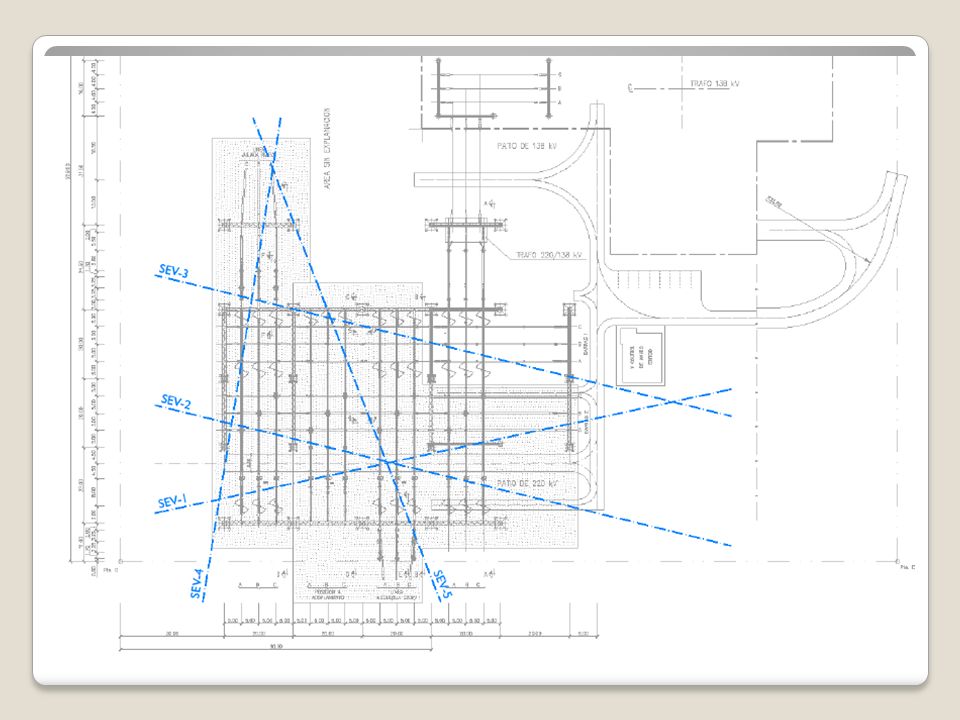

3 DESCRIPCION DE LOS TRABAJOS 1.DETERMINACION DEL PERFIL LITOLOGICO DEL TERRENO 2. INFORMACION HIDROLOGICA: Nivel freático y su variabilidad, agresividad del agua y coeficiente de permeabilidad. 3.DETERMINACION DE PARAMETROS SISMICOS DE LA ZONA: diseño de estructuras. 4.PARAMETROS ECOLOGICOS: Viento, temperatura, pluviometría y comparación de resultados con estación meteorológica. 5.AGRESIVIDAD DEL TERRENO (SUELO): SULFATOS, CARBONATOS, ETC. 6.EXPANSIVIDAD: presiones de hinchamiento sobre probetas extraídas. 7.APTITUD DE MATERIALES DETECTADOS PARA USO DE PLATAFORMAS: si el material es apto para rellenos. PLATAFORMAS: si el material es apto para rellenos. 8. TENSIONES ADMISIBLES Y ASIENTOS: Presiones verticales (nivel de cimentación), presión horizontal a partir de 50 cm. cimentación), presión horizontal a partir de 50 cm. 9. TALUD ESTABLE: Para el desmonte y el terraplén. 10. DETERMINACION DE PERFILES ELECTRICOS: Resistividad estratigrafía, depósitos o residuos enterrados, niveles freáticos, fracturas fallas cavidades, acuíferos 1. 1.

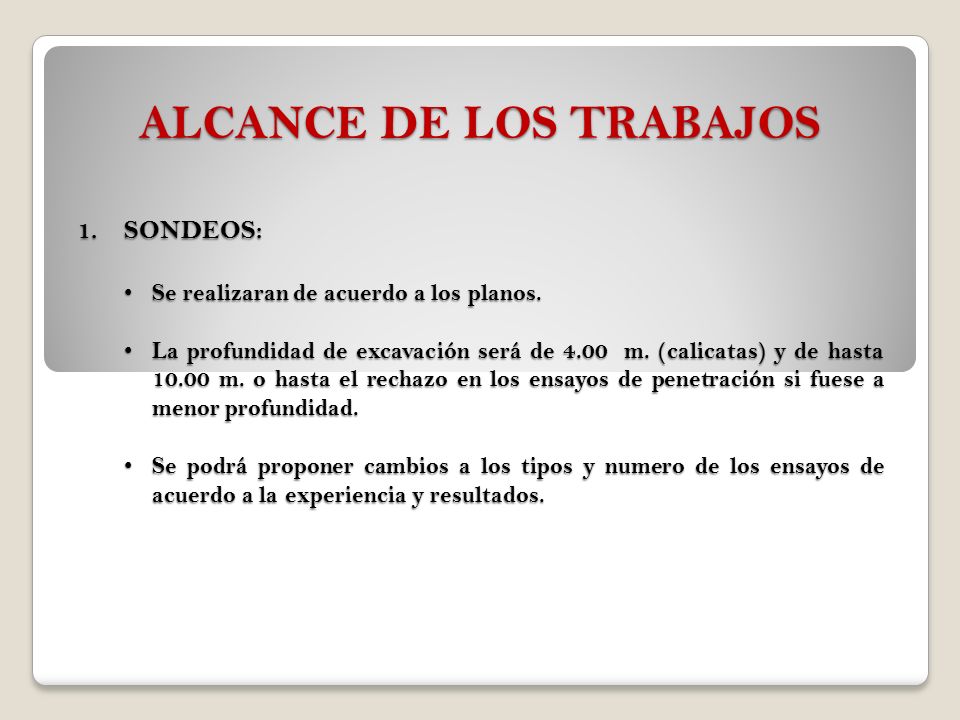

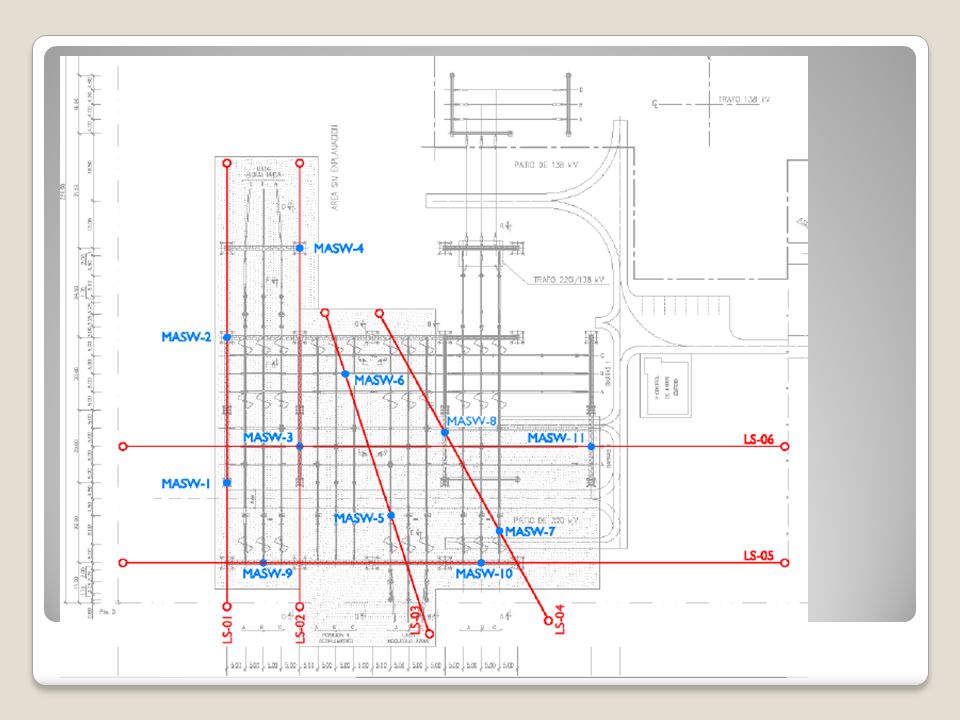

4 ALCANCE DE LOS TRABAJOS 1.SONDEOS: Se realizaran de acuerdo a los planos. Se realizaran de acuerdo a los planos. La profundidad de excavación será de 4.00 m. (calicatas) y de hasta 10.00 m. o hasta el rechazo en los ensayos de penetración si fuese a menor profundidad. La profundidad de excavación será de 4.00 m. (calicatas) y de hasta 10.00 m. o hasta el rechazo en los ensayos de penetración si fuese a menor profundidad. Se podrá proponer cambios a los tipos y numero de los ensayos de acuerdo a la experiencia y resultados. Se podrá proponer cambios a los tipos y numero de los ensayos de acuerdo a la experiencia y resultados.

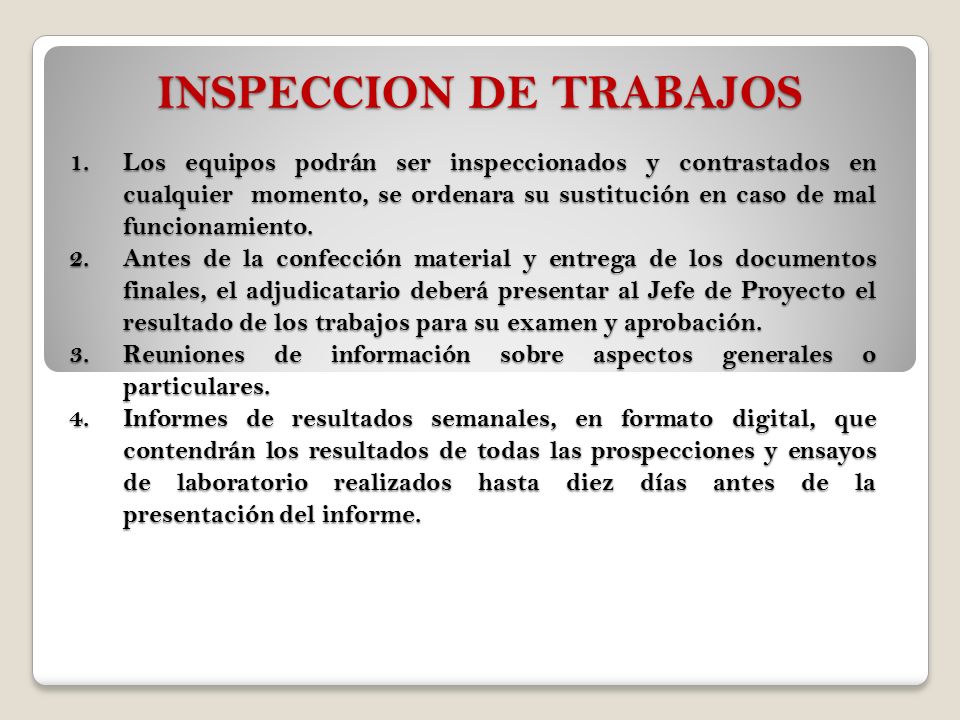

5 1.Los equipos podrán ser inspeccionados y contrastados en cualquier momento, se ordenara su sustitución en caso de mal funcionamiento. 2.Antes de la confección material y entrega de los documentos finales, el adjudicatario deberá presentar al Jefe de Proyecto el resultado de los trabajos para su examen y aprobación. 3.Reuniones de información sobre aspectos generales o particulares. 4.Informes de resultados semanales, en formato digital, que contendrán los resultados de todas las prospecciones y ensayos de laboratorio realizados hasta diez días antes de la presentación del informe. INSPECCION DE TRABAJOS

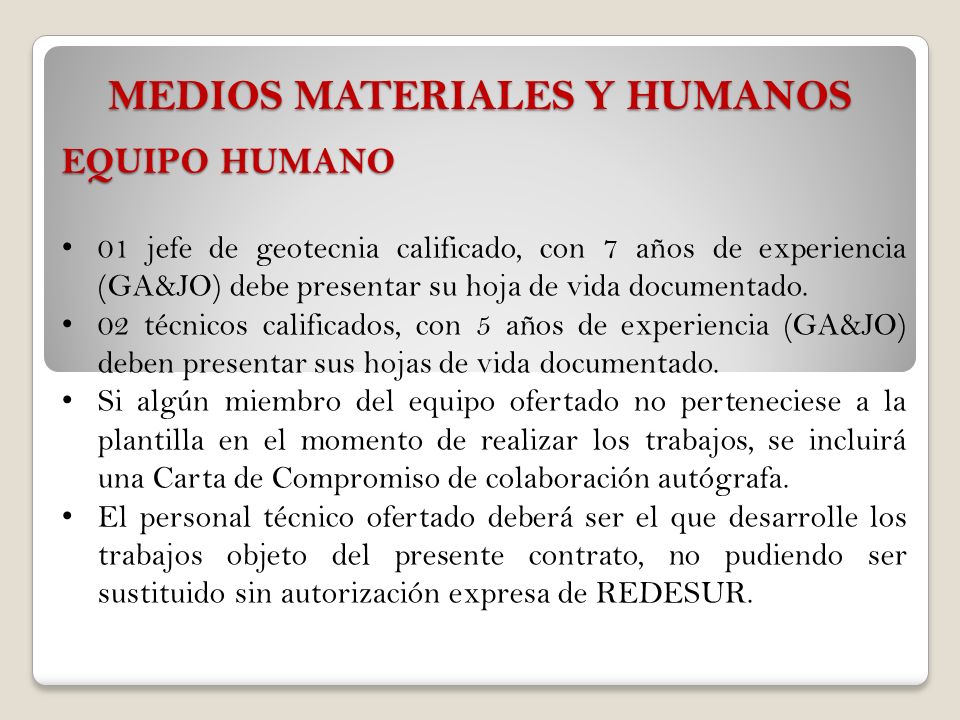

6 MEDIOS MATERIALES Y HUMANOS EQUIPO HUMANO 01 jefe de geotecnia calificado, con 7 años de experiencia (GA&JO) debe presentar su hoja de vida documentado. 02 técnicos calificados, con 5 años de experiencia (GA&JO) deben presentar sus hojas de vida documentado. Si algún miembro del equipo ofertado no perteneciese a la plantilla en el momento de realizar los trabajos, se incluirá una Carta de Compromiso de colaboración autógrafa. El personal técnico ofertado deberá ser el que desarrolle los trabajos objeto del presente contrato, no pudiendo ser sustituido sin autorización expresa de REDESUR.

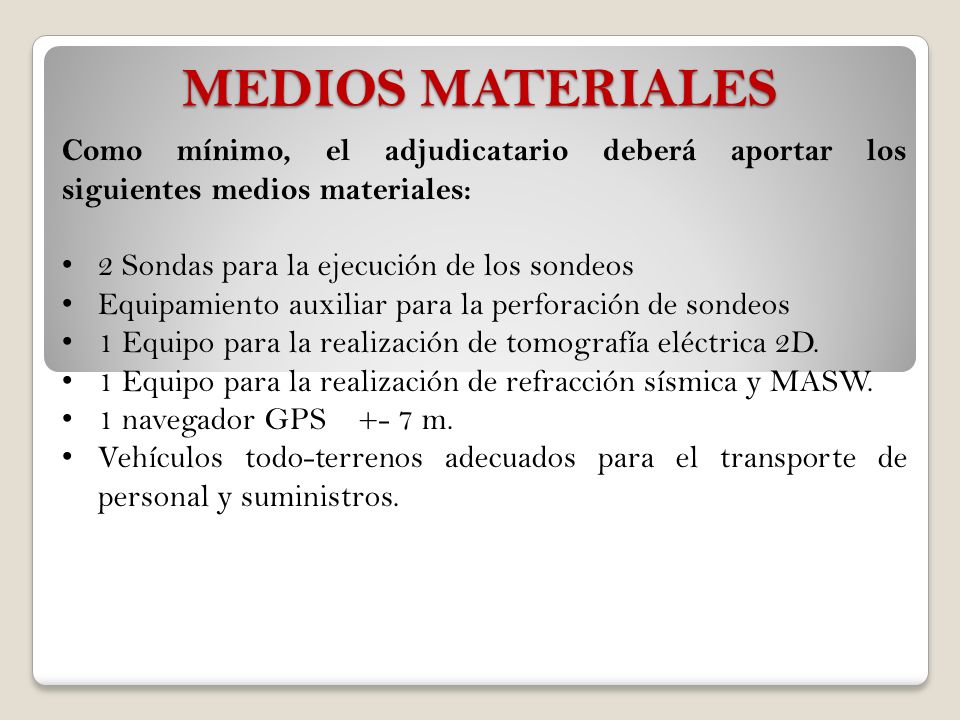

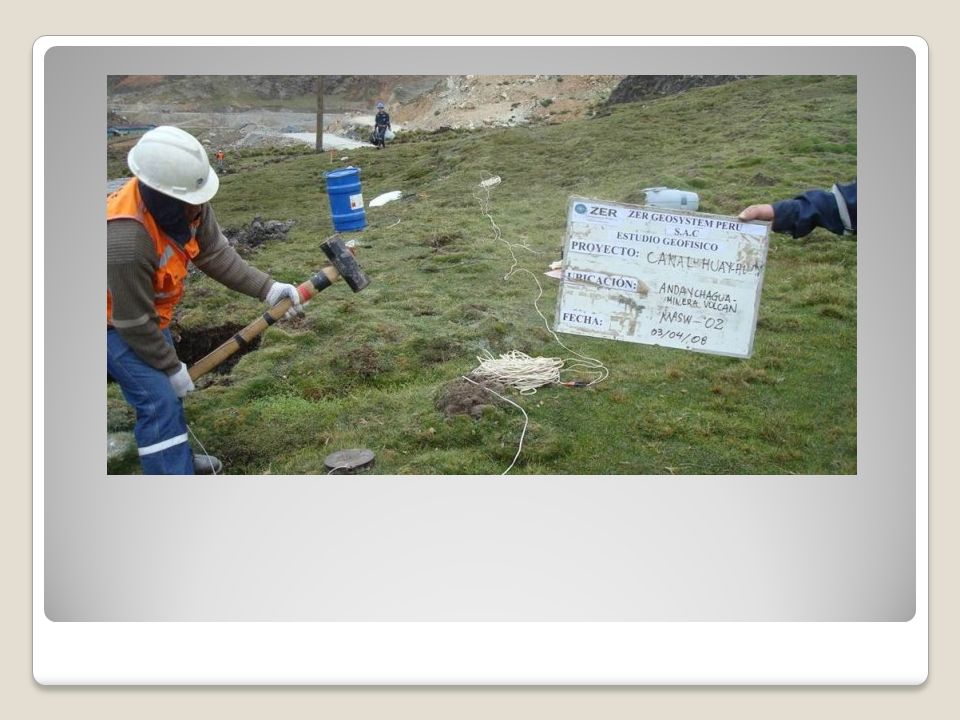

7 MEDIOS MATERIALES Como mínimo, el adjudicatario deberá aportar los siguientes medios materiales: 2 Sondas para la ejecución de los sondeos Equipamiento auxiliar para la perforación de sondeos 1 Equipo para la realización de tomografía eléctrica 2D. 1 Equipo para la realización de refracción sísmica y MASW. 1 navegador GPS +- 7 m. Vehículos todo-terrenos adecuados para el transporte de personal y suministros.

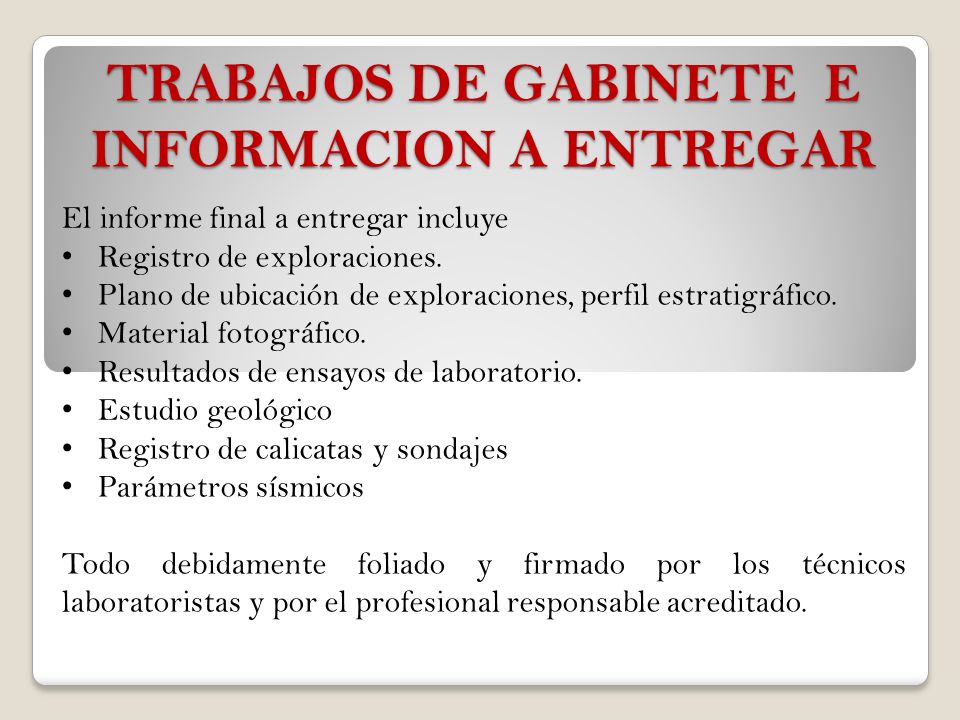

8 TRABAJOS DE GABINETE E INFORMACION A ENTREGAR El informe final a entregar incluye Registro de exploraciones. Plano de ubicación de exploraciones, perfil estratigráfico. Material fotográfico. Resultados de ensayos de laboratorio. Estudio geológico Registro de calicatas y sondajes Parámetros sísmicos Todo debidamente foliado y firmado por los técnicos laboratoristas y por el profesional responsable acreditado.
