Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Oddo Cid MERCADO ELECTRICO Y ENERGÍAS RENOVABLES.

Presentación del tema: "Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Oddo Cid MERCADO ELECTRICO Y ENERGÍAS RENOVABLES."— Transcripción de la presentación:

1 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Oddo Cid MERCADO ELECTRICO Y ENERGÍAS RENOVABLES NO CONVENCIONALES

2 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 SEMINARIO DESDE EL MAULE PROPUESTA PARA UNA OFERTA ELÉCTRICA SUSTENTABLE MERCADO ELÉCTRICO Y ERNC 2 13 de enero de 2012 Presentación Oddo Cid Cea Ingeniero Civil – CCTP Asesor Senadores A. Horvath y C. Cantero oddocid@gmail.com

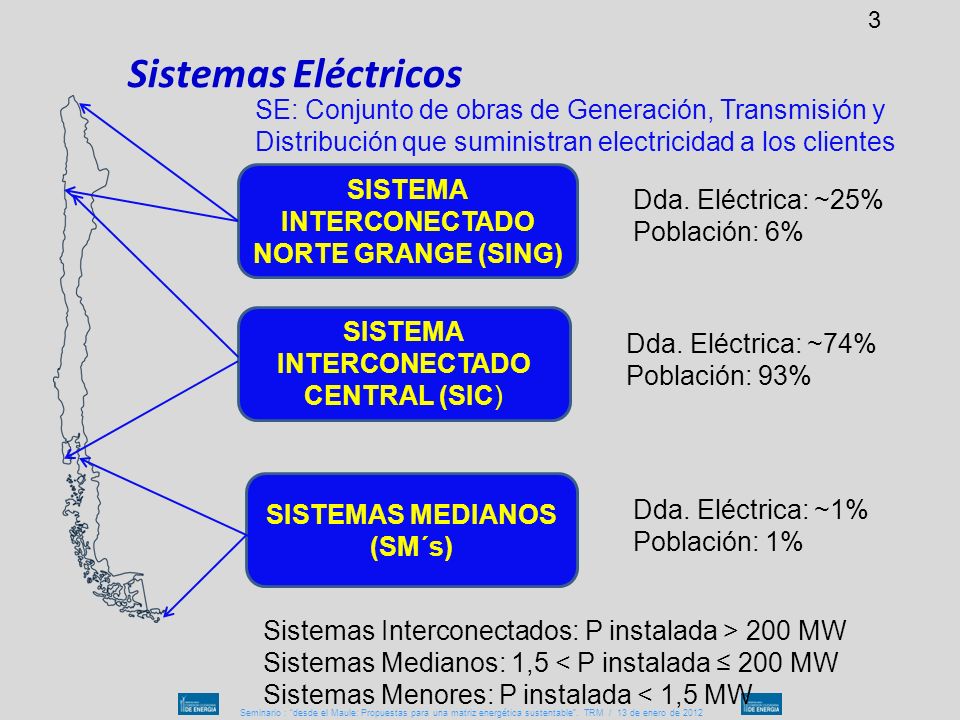

3 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Sistemas Eléctricos 3 SISTEMA INTERCONECTADO NORTE GRANGE (SING) SISTEMA INTERCONECTADO CENTRAL (SIC) SISTEMAS MEDIANOS (SM´s) Dda. Eléctrica: ~25% Población: 6% Dda. Eléctrica: ~74% Población: 93% Dda. Eléctrica: ~1% Población: 1% Sistemas Interconectados: P instalada > 200 MW Sistemas Medianos: 1,5 < P instalada ≤ 200 MW Sistemas Menores: P instalada < 1,5 MW SE: Conjunto de obras de Generación, Transmisión y Distribución que suministran electricidad a los clientes

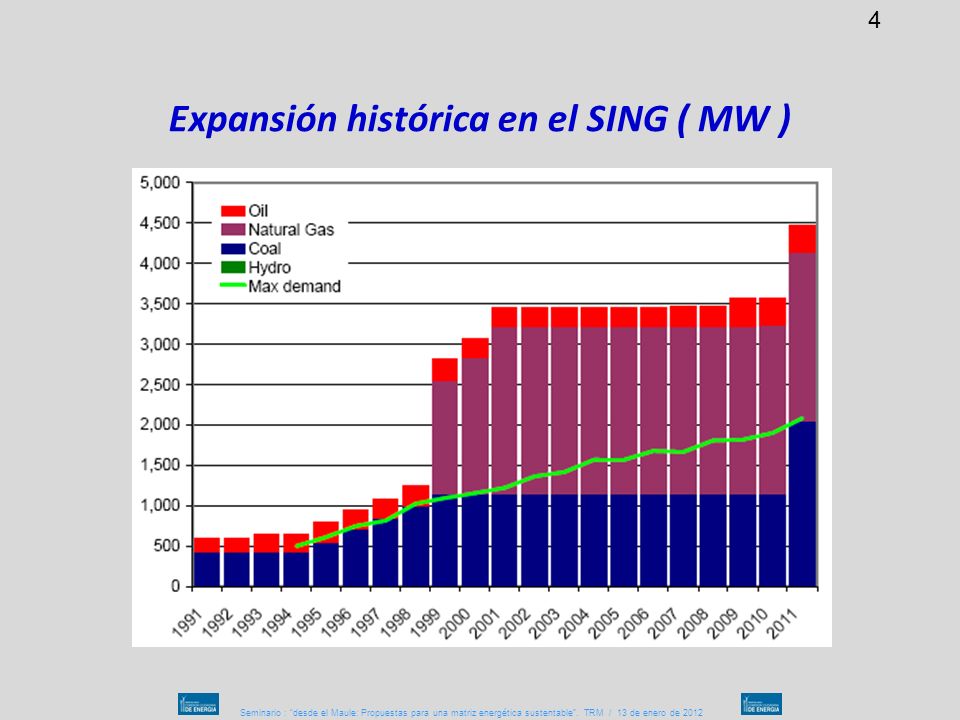

4 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 4 Expansión histórica en el SING ( MW )

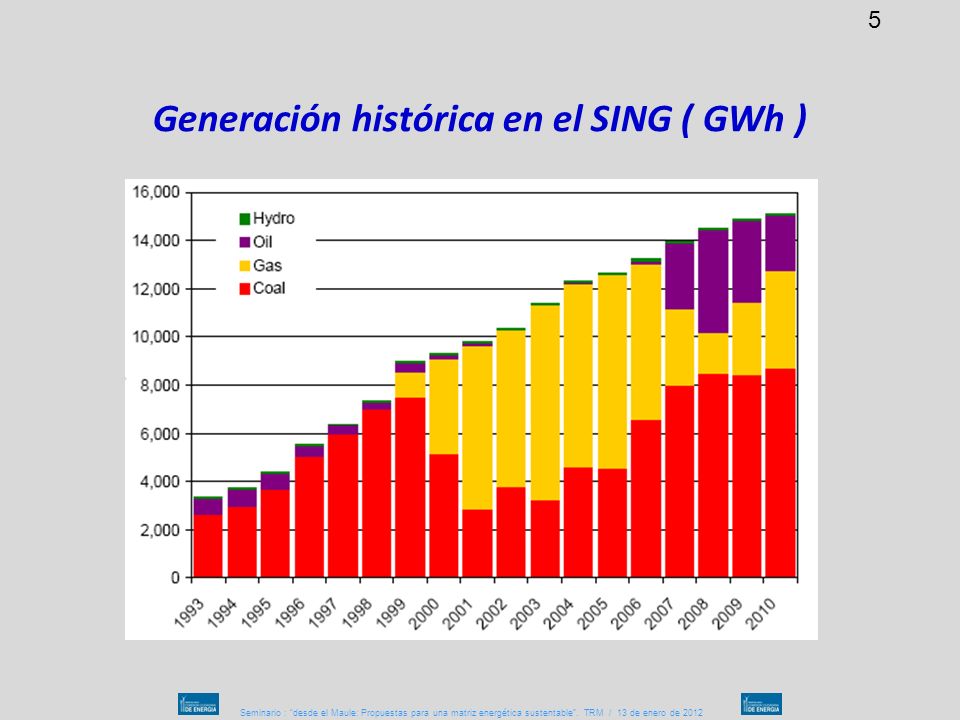

5 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 5 Generación histórica en el SING ( GWh )

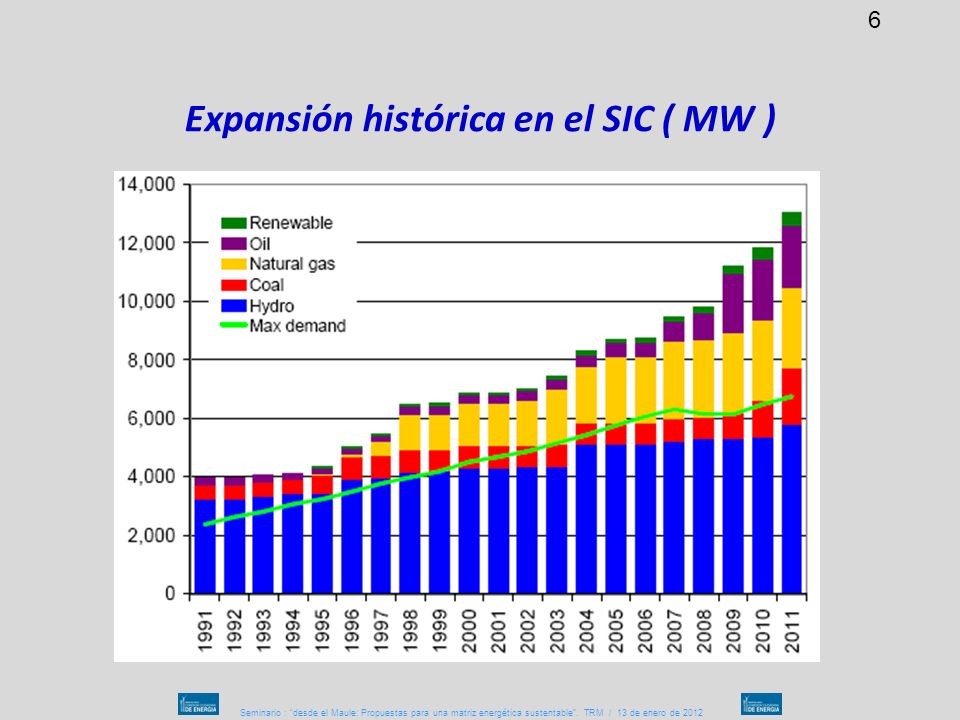

6 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 6 Expansión histórica en el SIC ( MW )

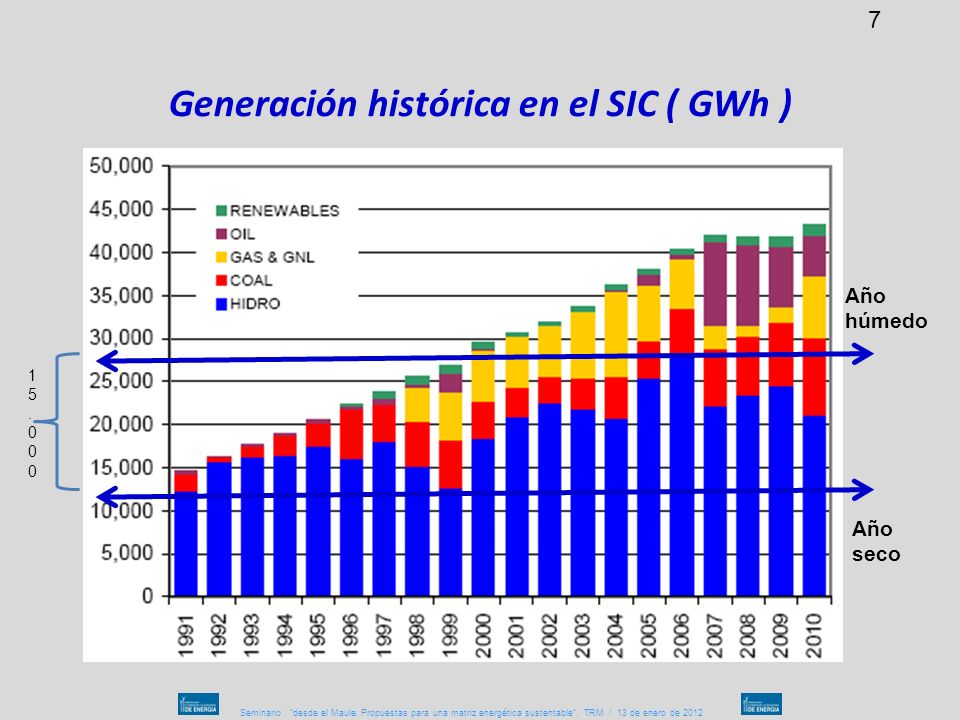

7 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 7 Generación histórica en el SIC ( GWh ) 15.00015.000 Año húmedo Año seco

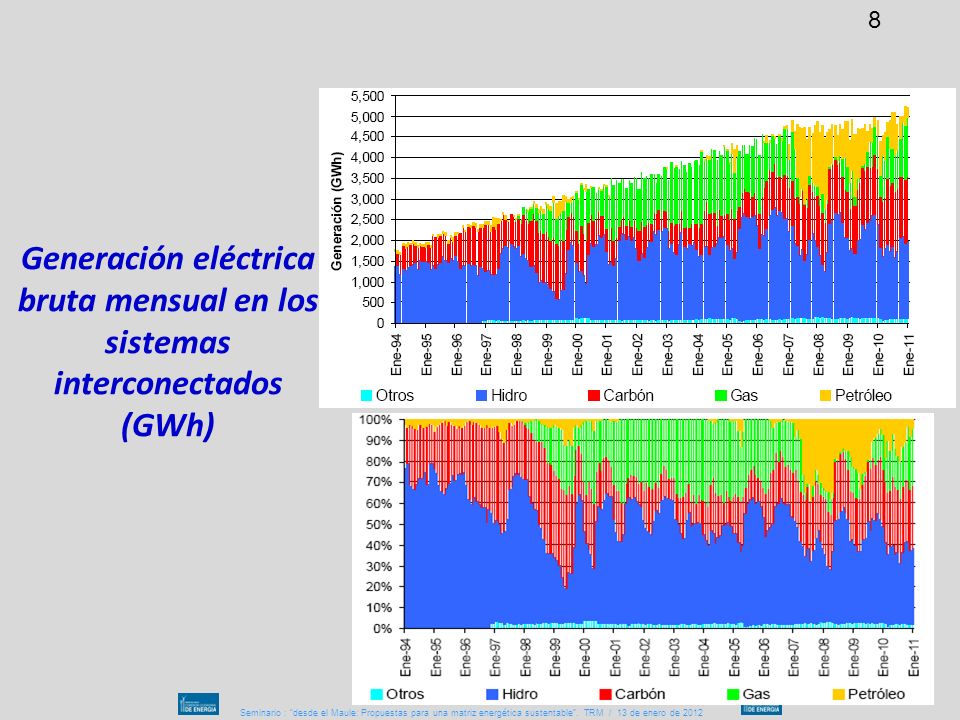

8 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Generación eléctrica bruta mensual en los sistemas interconectados (GWh) 8

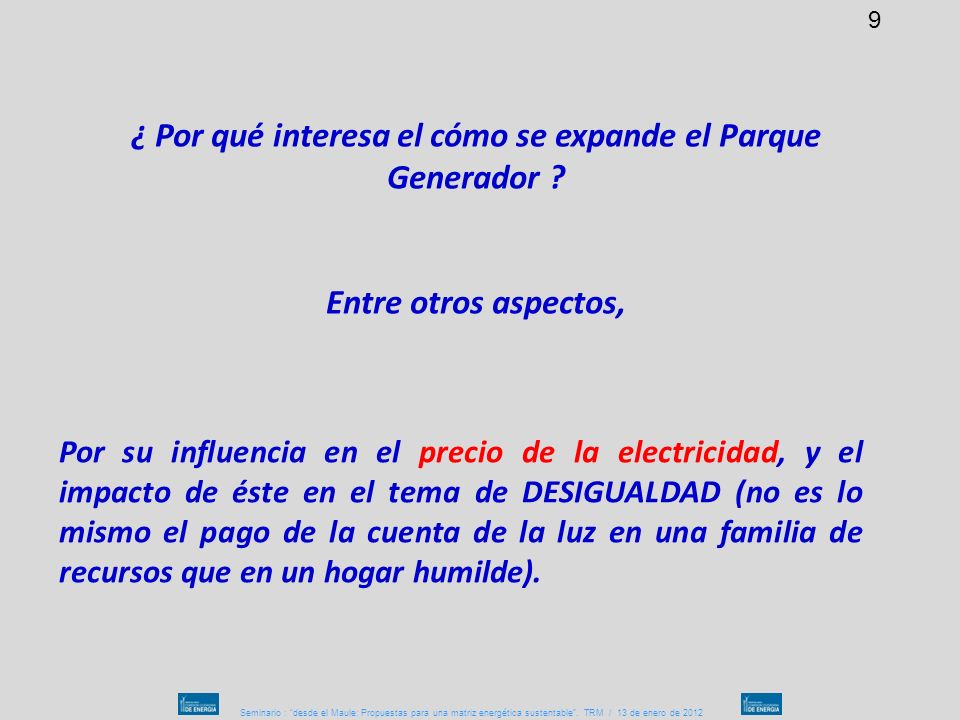

9 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 ¿ Por qué interesa el cómo se expande el Parque Generador ? Entre otros aspectos, 9 Por su influencia en el precio de la electricidad, y el impacto de éste en el tema de DESIGUALDAD (no es lo mismo el pago de la cuenta de la luz en una familia de recursos que en un hogar humilde).

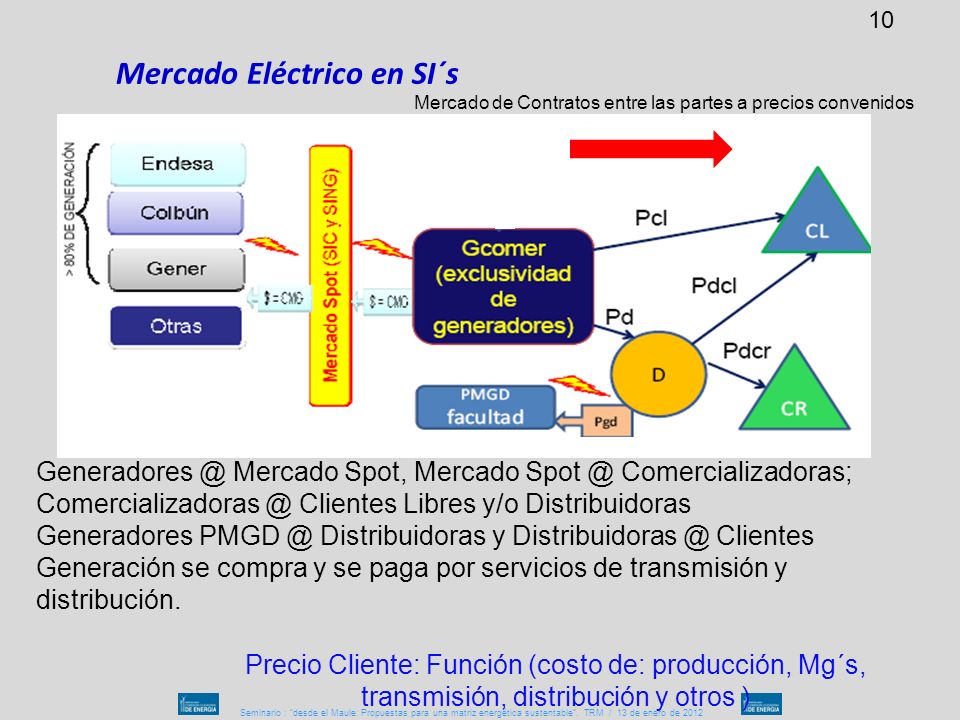

10 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Mercado Eléctrico en SI´s 10 Generadores @ Mercado Spot, Mercado Spot @ Comercializadoras; Comercializadoras @ Clientes Libres y/o Distribuidoras Generadores PMGD @ Distribuidoras y Distribuidoras @ Clientes Generación se compra y se paga por servicios de transmisión y distribución. Mercado de Contratos entre las partes a precios convenidos Precio Cliente: Función (costo de: producción, Mg´s, transmisión, distribución y otros )

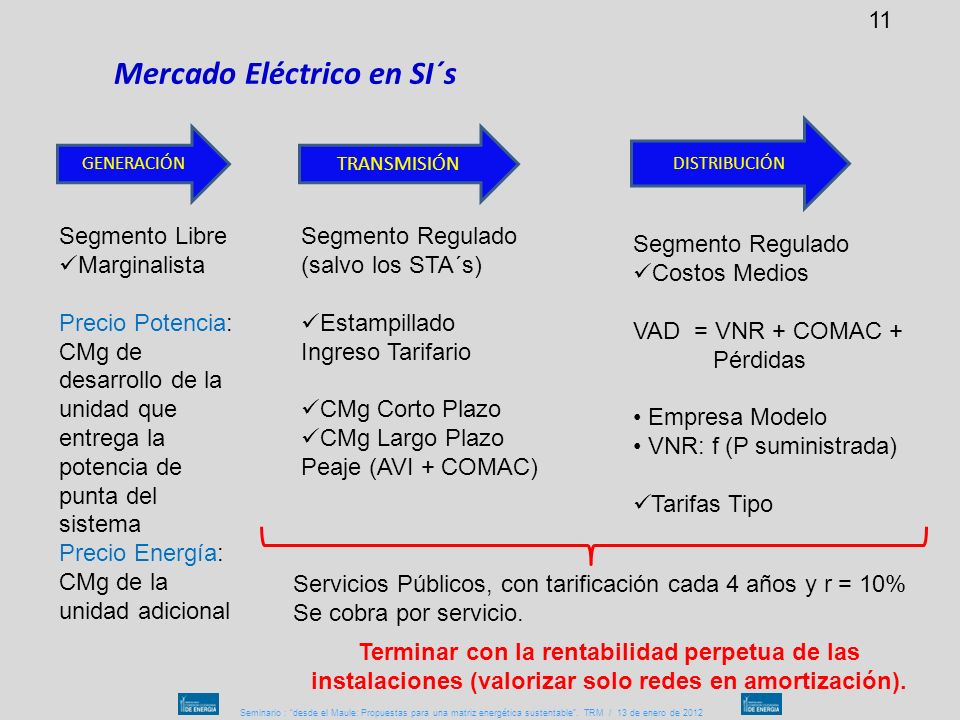

11 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Mercado Eléctrico en SI´s 11 GENERACIÓN Segmento Libre Marginalista Precio Potencia: CMg de desarrollo de la unidad que entrega la potencia de punta del sistema Precio Energía: CMg de la unidad adicional TRANSMISIÓN Segmento Regulado (salvo los STA´s) Estampillado Ingreso Tarifario CMg Corto Plazo CMg Largo Plazo Peaje (AVI + COMAC) DISTRIBUCIÓN Segmento Regulado Costos Medios VAD = VNR + COMAC + Pérdidas Empresa Modelo VNR: f (P suministrada) Tarifas Tipo Servicios Públicos, con tarificación cada 4 años y r = 10% Se cobra por servicio. Terminar con la rentabilidad perpetua de las instalaciones (valorizar solo redes en amortización).

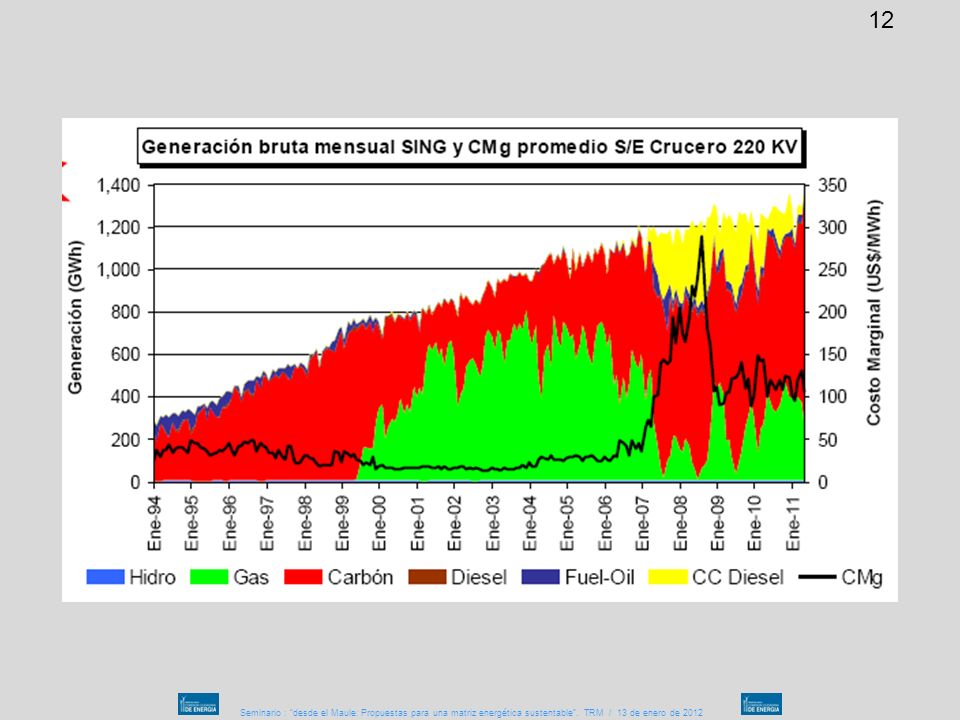

12 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 12

13 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 13

14 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 14

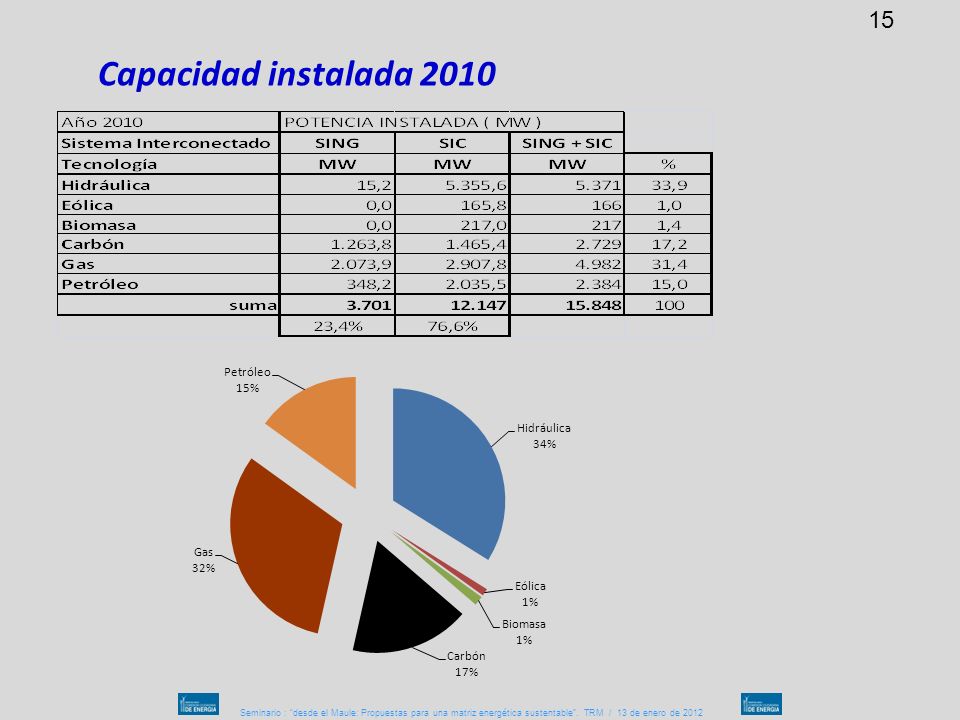

15 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Capacidad instalada 2010 15

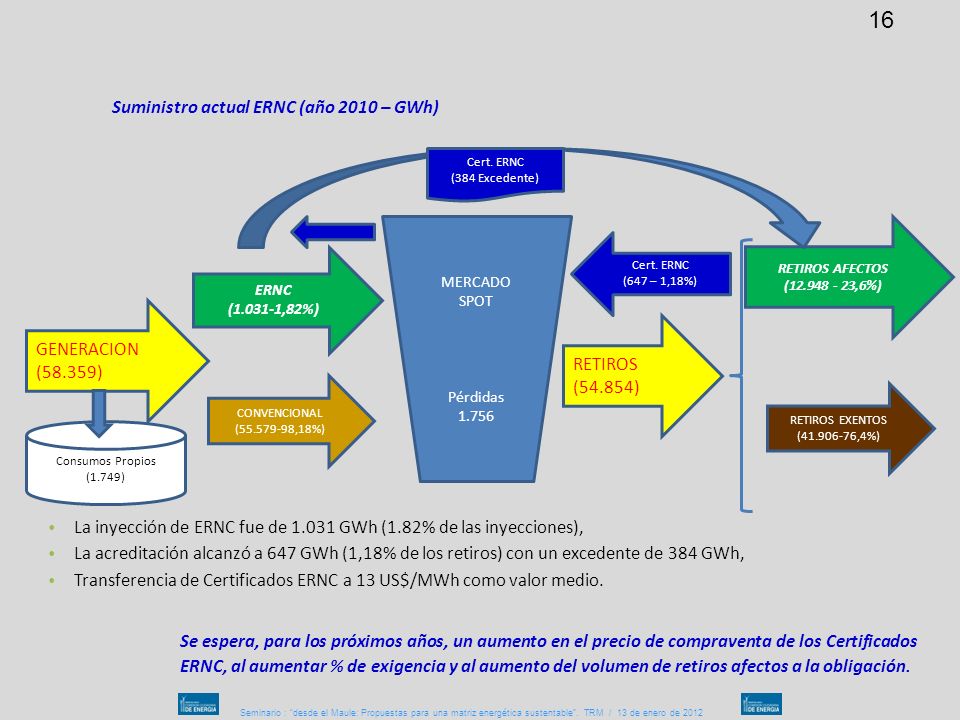

16 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Suministro actual ERNC (año 2010 – GWh) 16 Se espera, para los próximos años, un aumento en el precio de compraventa de los Certificados ERNC, al aumentar % de exigencia y al aumento del volumen de retiros afectos a la obligación. La inyección de ERNC fue de 1.031 GWh (1.82% de las inyecciones), La acreditación alcanzó a 647 GWh (1,18% de los retiros) con un excedente de 384 GWh, Transferencia de Certificados ERNC a 13 US$/MWh como valor medio. GENERACION (58.359) Consumos Propios (1.749) MERCADO SPOT Pérdidas 1.756 ERNC (1.031-1,82%) CONVENCIONAL (55.579-98,18%) RETIROS AFECTOS (12.948 - 23,6%) RETIROS EXENTOS (41.906-76,4%) RETIROS (54.854) Cert. ERNC (647 – 1,18%) Cert. ERNC (384 Excedente)

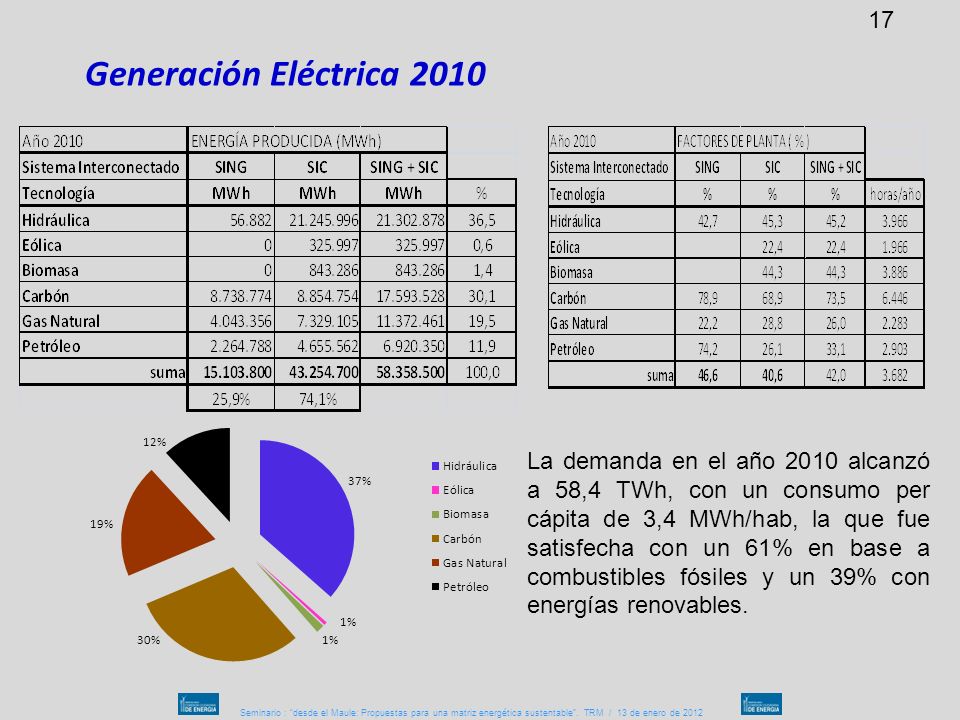

17 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Generación Eléctrica 2010 17 La demanda en el año 2010 alcanzó a 58,4 TWh, con un consumo per cápita de 3,4 MWh/hab, la que fue satisfecha con un 61% en base a combustibles fósiles y un 39% con energías renovables.

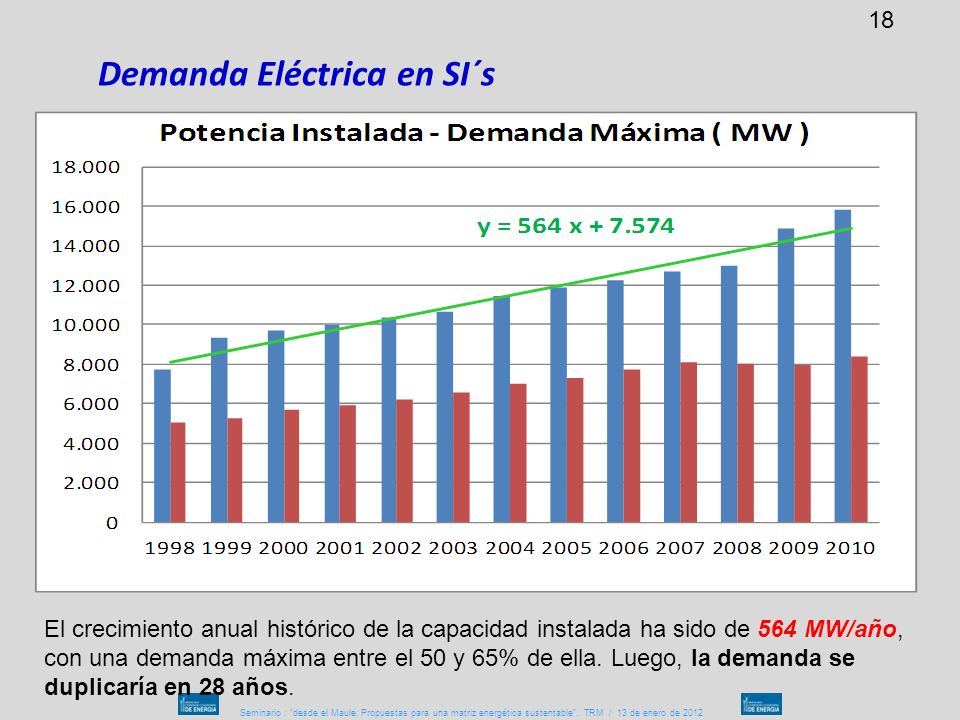

18 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Demanda Eléctrica en SI´s 18 El crecimiento anual histórico de la capacidad instalada ha sido de 564 MW/año, con una demanda máxima entre el 50 y 65% de ella. Luego, la demanda se duplicaría en 28 años.

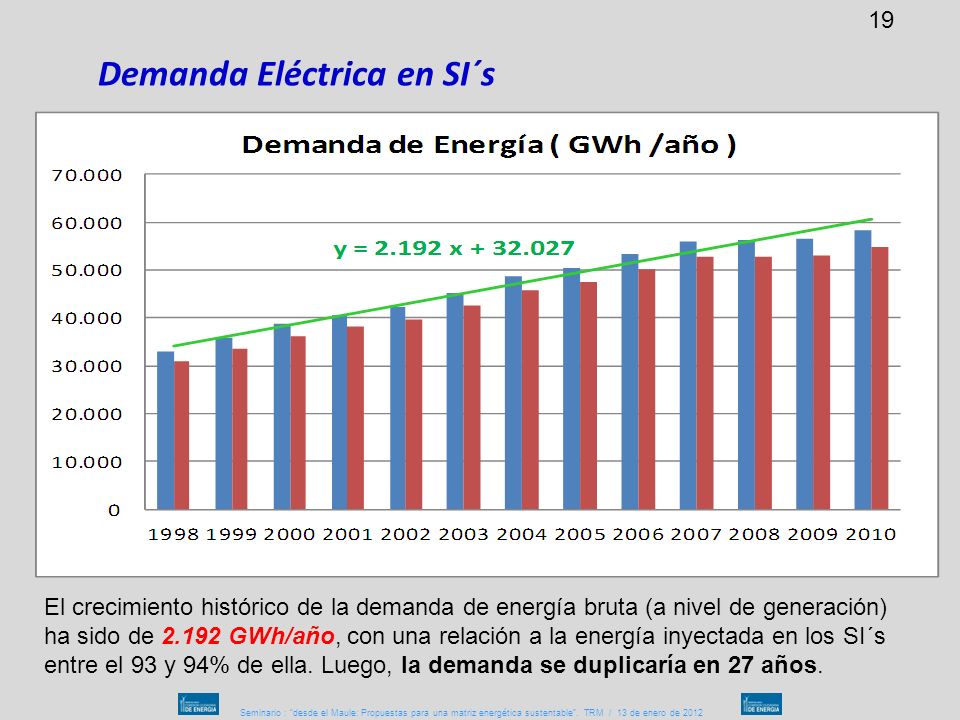

19 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Demanda Eléctrica en SI´s 19 El crecimiento histórico de la demanda de energía bruta (a nivel de generación) ha sido de 2.192 GWh/año, con una relación a la energía inyectada en los SI´s entre el 93 y 94% de ella. Luego, la demanda se duplicaría en 27 años.

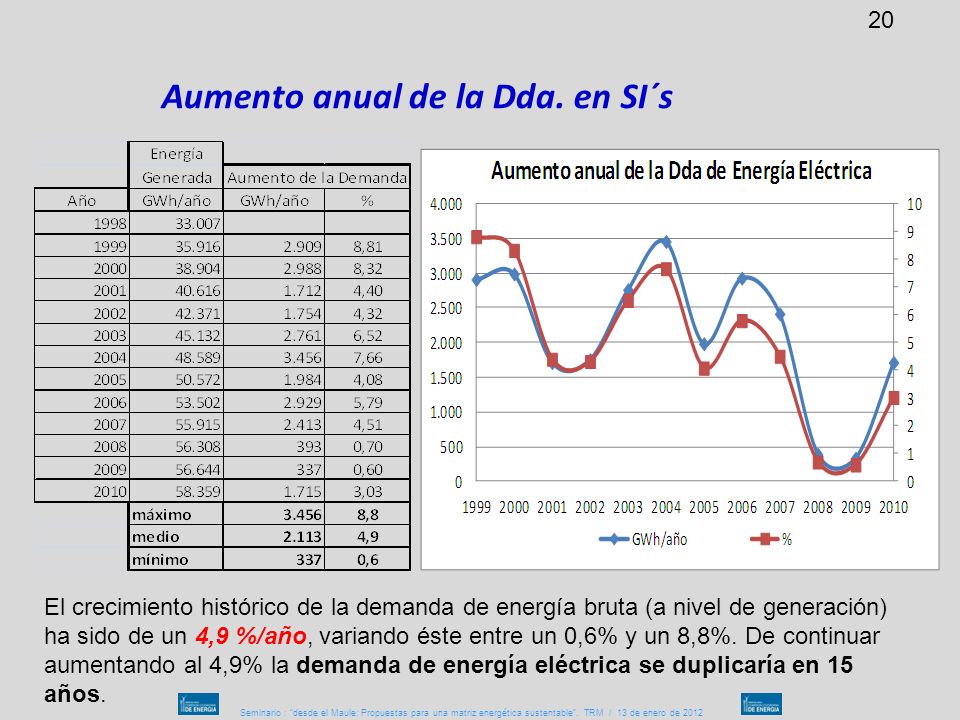

20 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Aumento anual de la Dda. en SI´s 20 El crecimiento histórico de la demanda de energía bruta (a nivel de generación) ha sido de un 4,9 %/año, variando éste entre un 0,6% y un 8,8%. De continuar aumentando al 4,9% la demanda de energía eléctrica se duplicaría en 15 años.

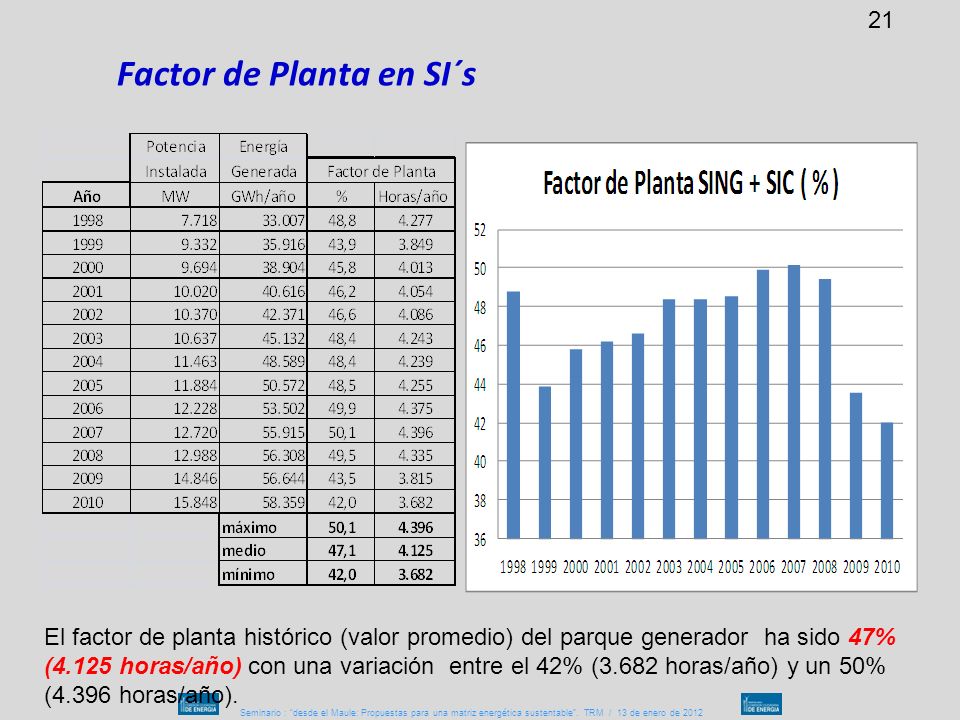

21 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Factor de Planta en SI´s 21 El factor de planta histórico (valor promedio) del parque generador ha sido 47% (4.125 horas/año) con una variación entre el 42% (3.682 horas/año) y un 50% (4.396 horas/año).

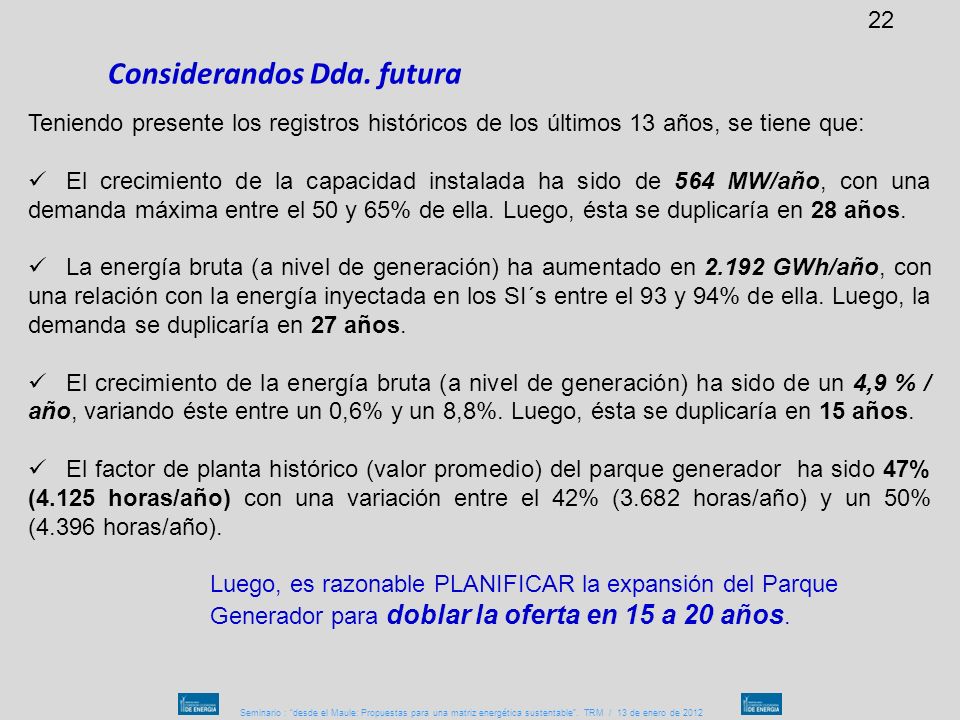

22 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Considerandos Dda. futura 22 Teniendo presente los registros históricos de los últimos 13 años, se tiene que: El crecimiento de la capacidad instalada ha sido de 564 MW/año, con una demanda máxima entre el 50 y 65% de ella. Luego, ésta se duplicaría en 28 años. La energía bruta (a nivel de generación) ha aumentado en 2.192 GWh/año, con una relación con la energía inyectada en los SI´s entre el 93 y 94% de ella. Luego, la demanda se duplicaría en 27 años. El crecimiento de la energía bruta (a nivel de generación) ha sido de un 4,9 % / año, variando éste entre un 0,6% y un 8,8%. Luego, ésta se duplicaría en 15 años. El factor de planta histórico (valor promedio) del parque generador ha sido 47% (4.125 horas/año) con una variación entre el 42% (3.682 horas/año) y un 50% (4.396 horas/año). Luego, es razonable PLANIFICAR la expansión del Parque Generador para doblar la oferta en 15 a 20 años.

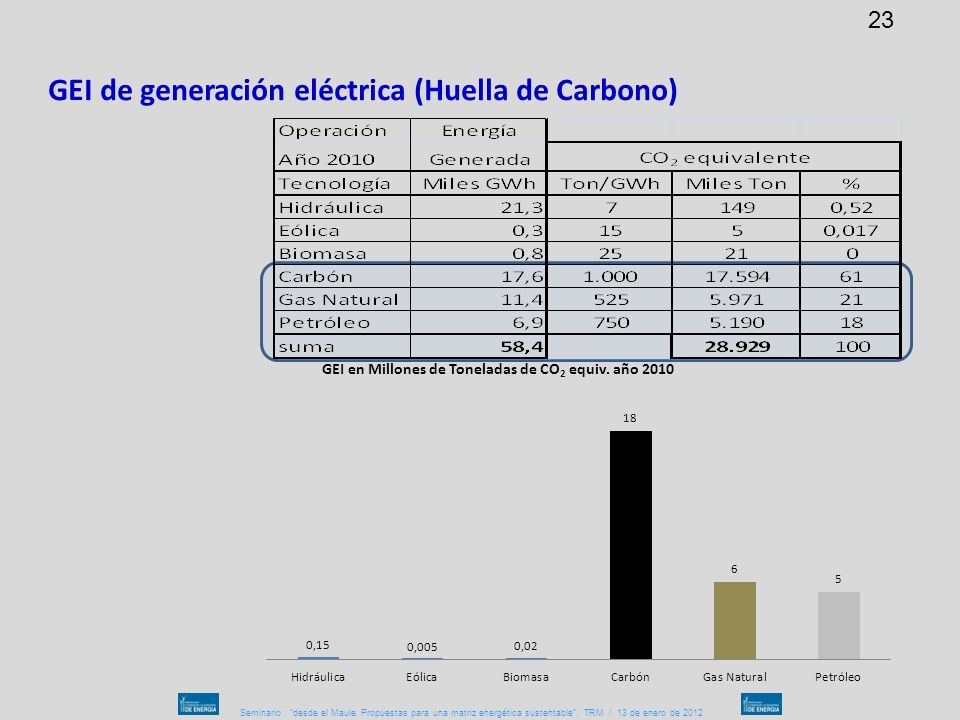

23 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 GEI de generación eléctrica (Huella de Carbono) 23

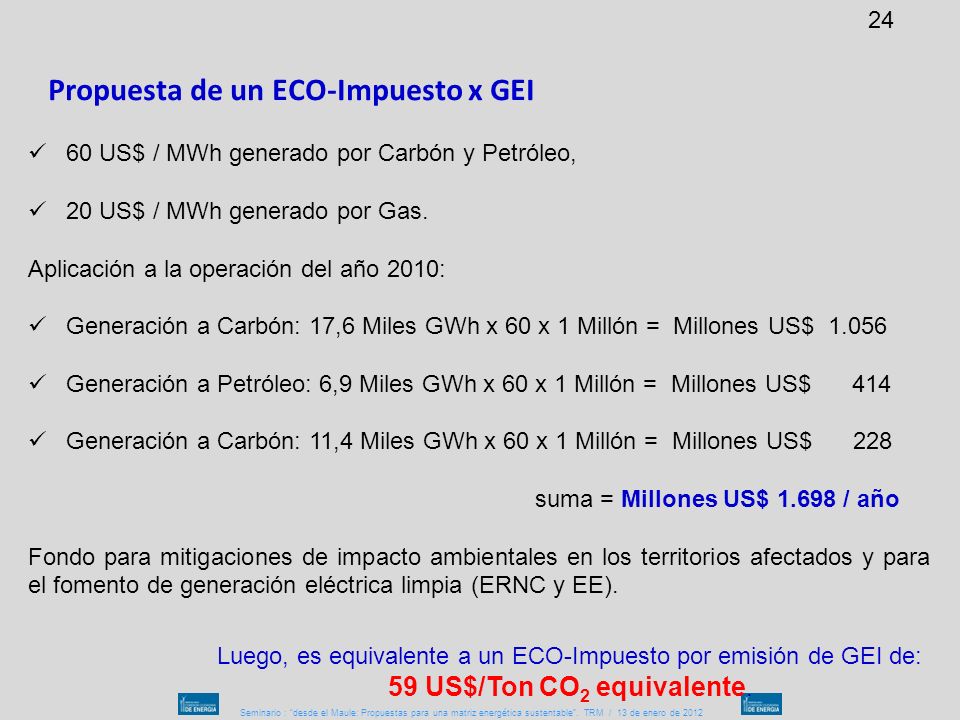

24 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Propuesta de un ECO-Impuesto x GEI 24 60 US$ / MWh generado por Carbón y Petróleo, 20 US$ / MWh generado por Gas. Aplicación a la operación del año 2010: Generación a Carbón: 17,6 Miles GWh x 60 x 1 Millón = Millones US$ 1.056 Generación a Petróleo: 6,9 Miles GWh x 60 x 1 Millón = Millones US$ 414 Generación a Carbón: 11,4 Miles GWh x 60 x 1 Millón = Millones US$ 228 suma = Millones US$ 1.698 / año Fondo para mitigaciones de impacto ambientales en los territorios afectados y para el fomento de generación eléctrica limpia (ERNC y EE). Luego, es equivalente a un ECO-Impuesto por emisión de GEI de: 59 US$/Ton CO 2 equivalente.

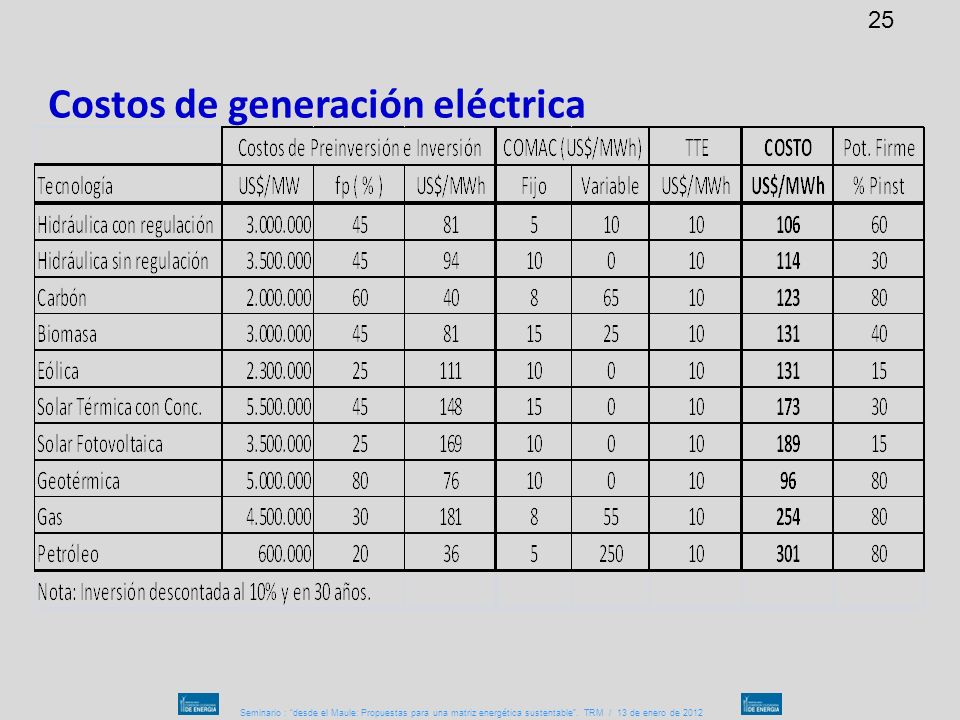

25 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Costos de generación eléctrica 25

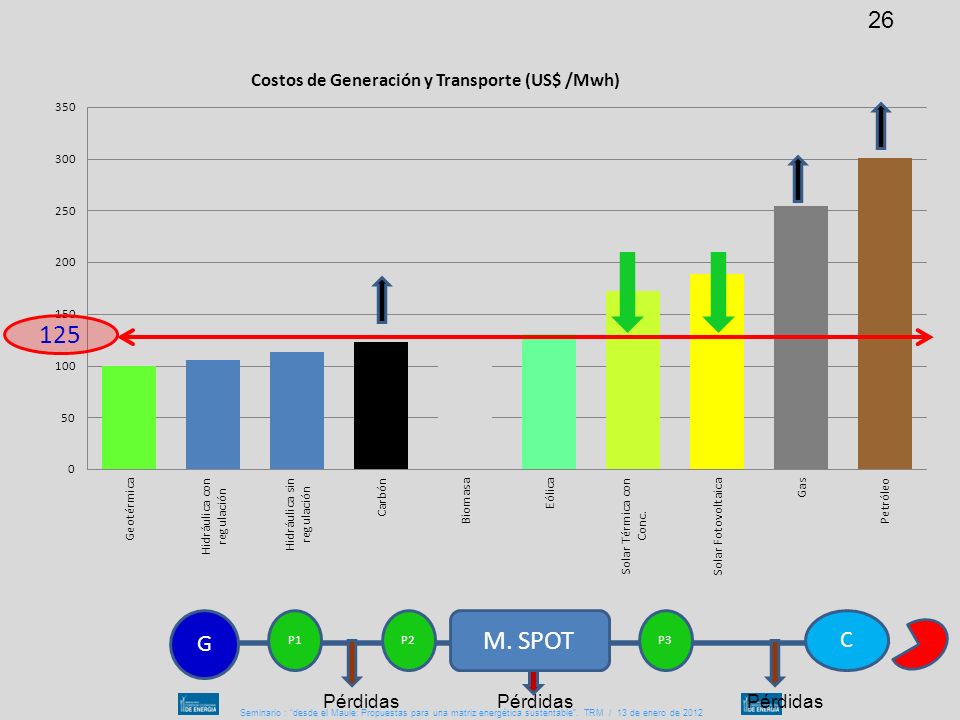

26 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 26 M. SPOT G C Pérdidas 125 P2P3P1

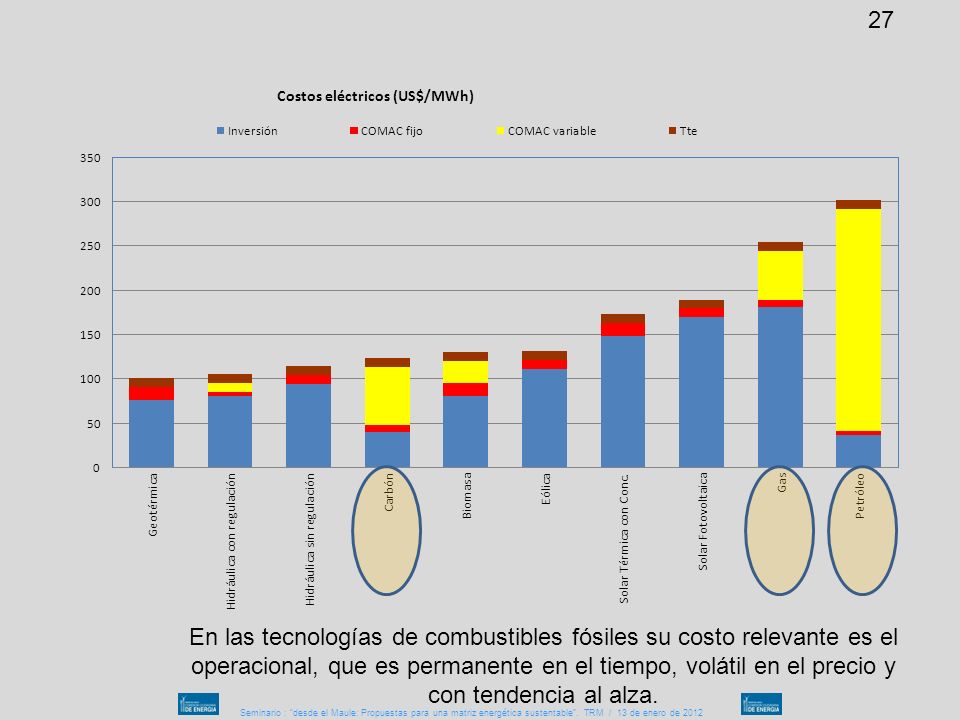

27 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 27 En las tecnologías de combustibles fósiles su costo relevante es el operacional, que es permanente en el tiempo, volátil en el precio y con tendencia al alza.

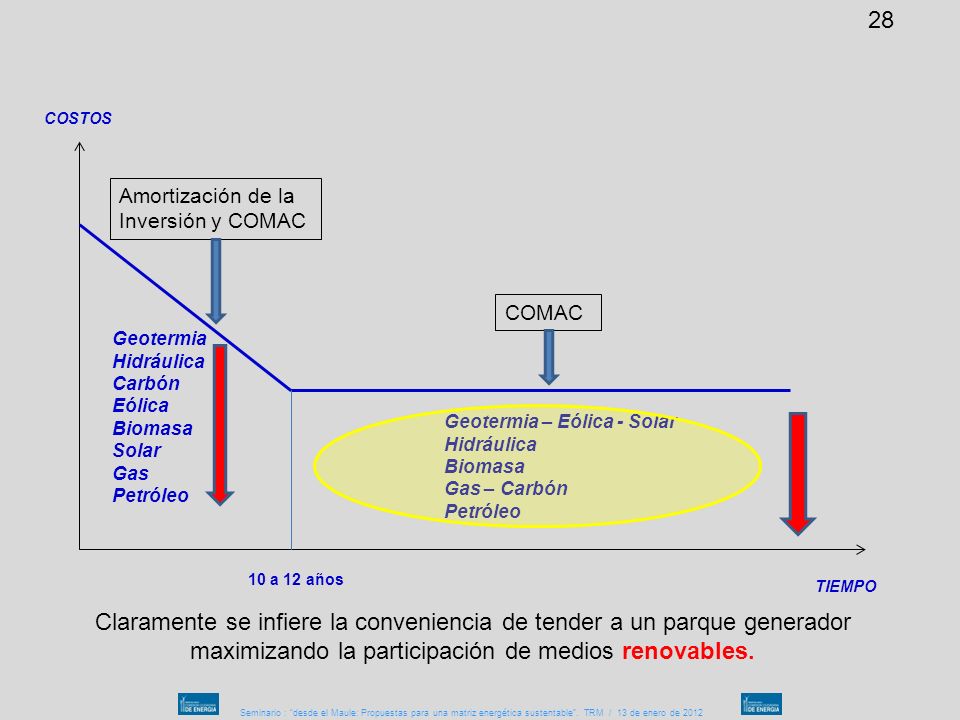

28 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 28 Amortización de la Inversión y COMAC COMAC COSTOS TIEMPO 10 a 12 años Geotermia Hidráulica Carbón Eólica Biomasa Solar Gas Petróleo Geotermia – Eólica - Solar Hidráulica Biomasa Gas – Carbón Petróleo Claramente se infiere la conveniencia de tender a un parque generador maximizando la participación de medios renovables.

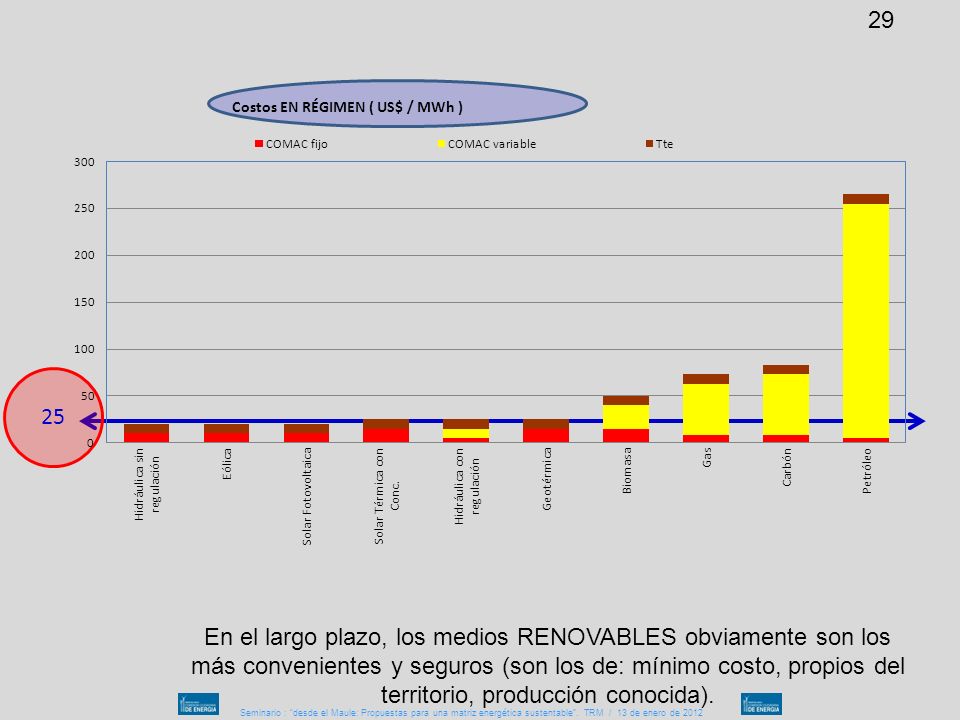

29 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 29 25 En el largo plazo, los medios RENOVABLES obviamente son los más convenientes y seguros (son los de: mínimo costo, propios del territorio, producción conocida).

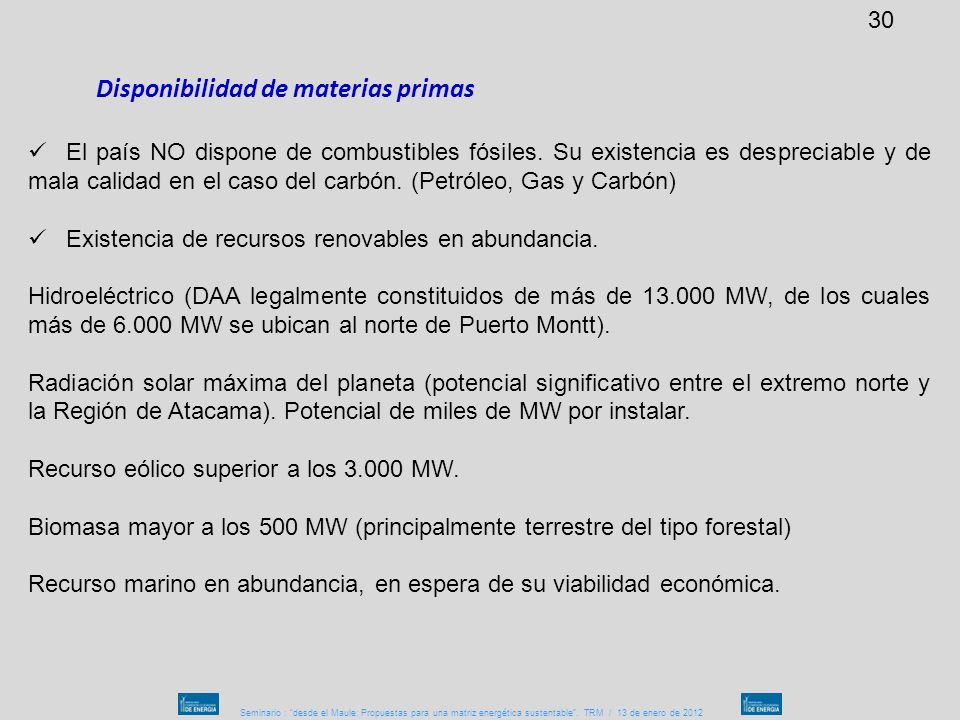

30 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Disponibilidad de materias primas 30 El país NO dispone de combustibles fósiles. Su existencia es despreciable y de mala calidad en el caso del carbón. (Petróleo, Gas y Carbón) Existencia de recursos renovables en abundancia. Hidroeléctrico (DAA legalmente constituidos de más de 13.000 MW, de los cuales más de 6.000 MW se ubican al norte de Puerto Montt). Radiación solar máxima del planeta (potencial significativo entre el extremo norte y la Región de Atacama). Potencial de miles de MW por instalar. Recurso eólico superior a los 3.000 MW. Biomasa mayor a los 500 MW (principalmente terrestre del tipo forestal) Recurso marino en abundancia, en espera de su viabilidad económica.

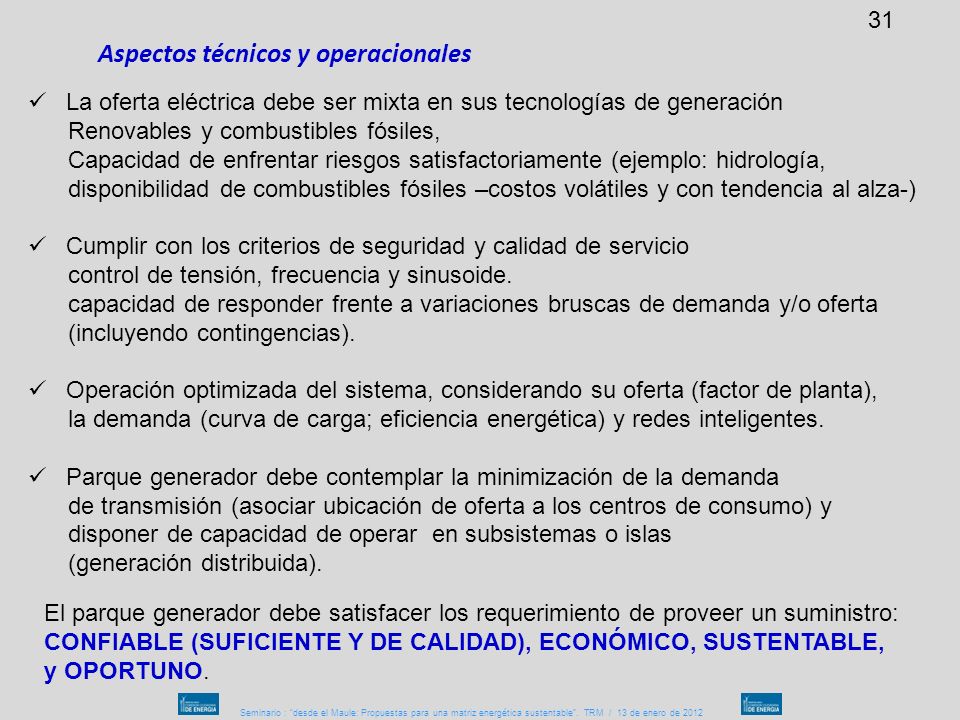

31 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Aspectos técnicos y operacionales 31 La oferta eléctrica debe ser mixta en sus tecnologías de generación Renovables y combustibles fósiles, Capacidad de enfrentar riesgos satisfactoriamente (ejemplo: hidrología, disponibilidad de combustibles fósiles –costos volátiles y con tendencia al alza-) Cumplir con los criterios de seguridad y calidad de servicio control de tensión, frecuencia y sinusoide. capacidad de responder frente a variaciones bruscas de demanda y/o oferta (incluyendo contingencias). Operación optimizada del sistema, considerando su oferta (factor de planta), la demanda (curva de carga; eficiencia energética) y redes inteligentes. Parque generador debe contemplar la minimización de la demanda de transmisión (asociar ubicación de oferta a los centros de consumo) y disponer de capacidad de operar en subsistemas o islas (generación distribuida). El parque generador debe satisfacer los requerimiento de proveer un suministro: CONFIABLE (SUFICIENTE Y DE CALIDAD), ECONÓMICO, SUSTENTABLE, y OPORTUNO.

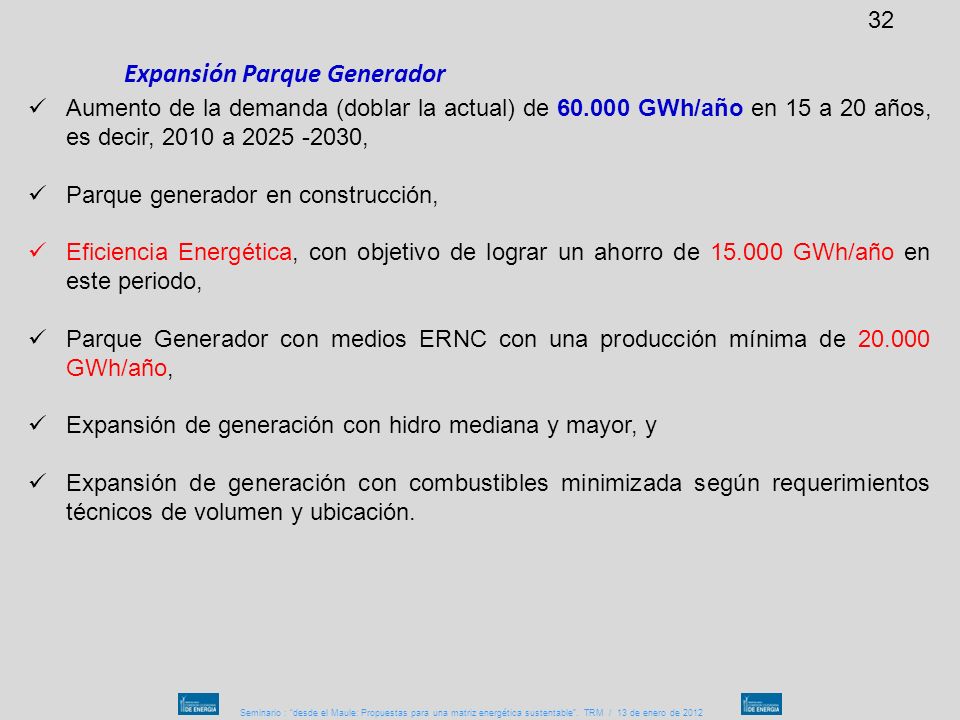

32 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Expansión Parque Generador 32 Aumento de la demanda (doblar la actual) de 60.000 GWh/año en 15 a 20 años, es decir, 2010 a 2025 -2030, Parque generador en construcción, Eficiencia Energética, con objetivo de lograr un ahorro de 15.000 GWh/año en este periodo, Parque Generador con medios ERNC con una producción mínima de 20.000 GWh/año, Expansión de generación con hidro mediana y mayor, y Expansión de generación con combustibles minimizada según requerimientos técnicos de volumen y ubicación.

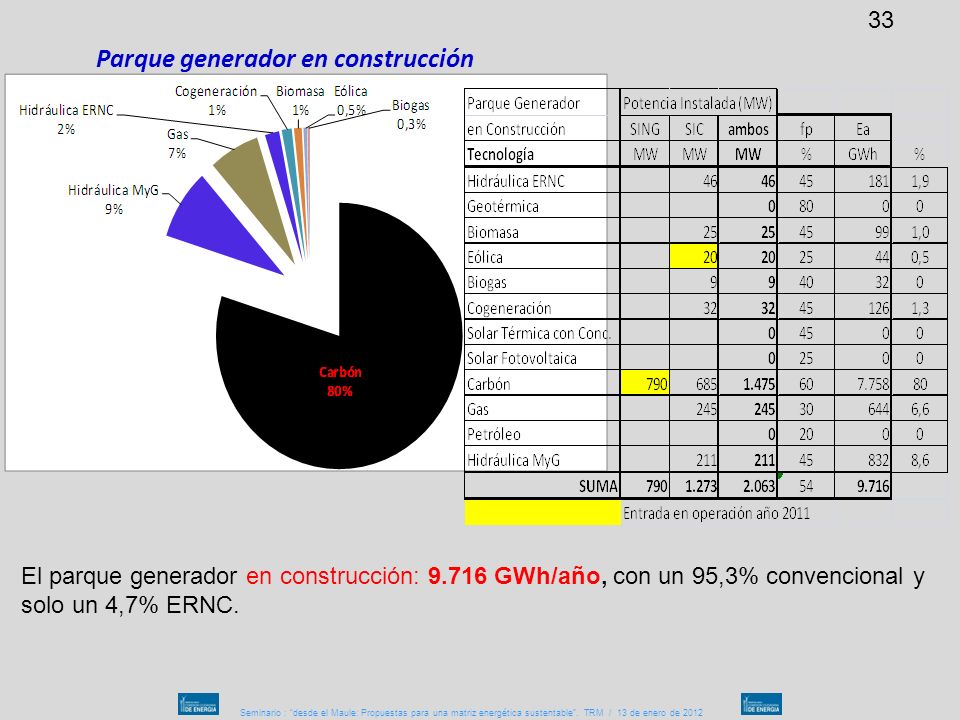

33 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Parque generador en construcción 33 El parque generador en construcción: 9.716 GWh/año, con un 95,3% convencional y solo un 4,7% ERNC.

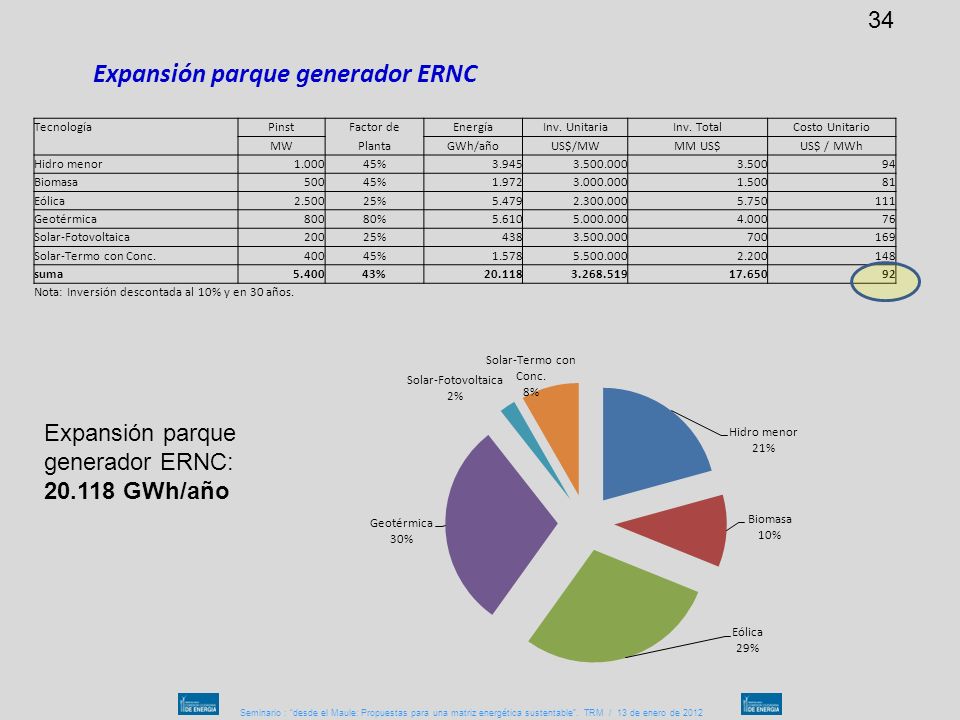

34 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Expansión parque generador ERNC 34 TecnologíaPinstFactor deEnergíaInv. UnitariaInv. TotalCosto Unitario MWPlantaGWh/añoUS$/MWMM US$US$ / MWh Hidro menor1.00045%3.9453.500.0003.50094 Biomasa50045%1.9723.000.0001.50081 Eólica2.50025%5.4792.300.0005.750111 Geotérmica80080%5.6105.000.0004.00076 Solar-Fotovoltaica20025%4383.500.000700169 Solar-Termo con Conc.40045%1.5785.500.0002.200148 suma5.40043%20.1183.268.51917.65092 Nota: Inversión descontada al 10% y en 30 años. Expansión parque generador ERNC: 20.118 GWh/año

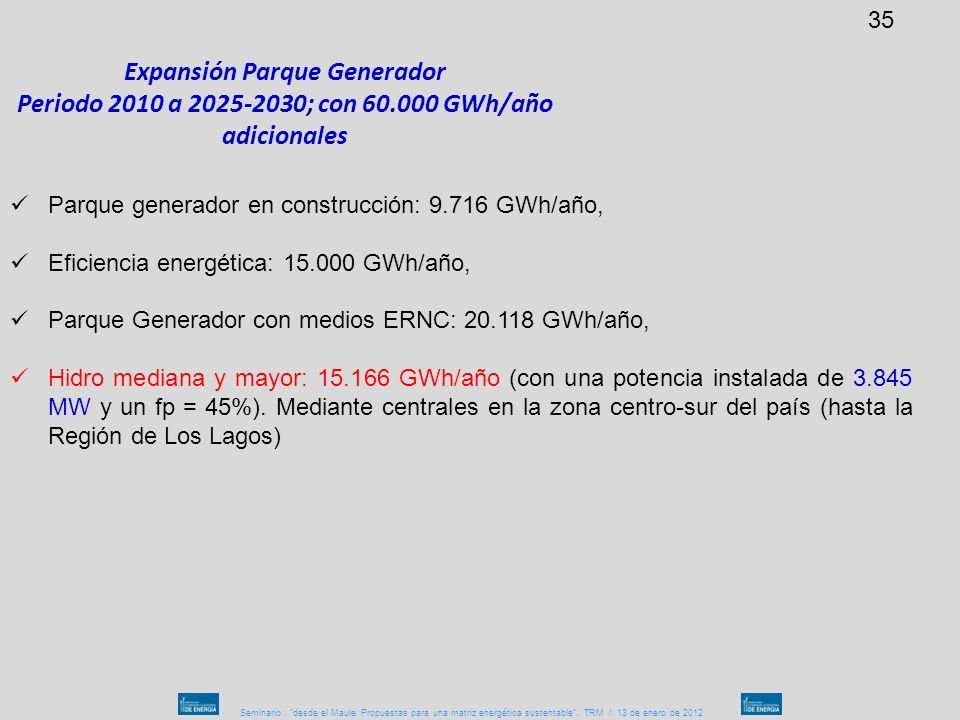

35 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Expansión Parque Generador Periodo 2010 a 2025-2030; con 60.000 GWh/año adicionales 35 Parque generador en construcción: 9.716 GWh/año, Eficiencia energética: 15.000 GWh/año, Parque Generador con medios ERNC: 20.118 GWh/año, Hidro mediana y mayor: 15.166 GWh/año (con una potencia instalada de 3.845 MW y un fp = 45%). Mediante centrales en la zona centro-sur del país (hasta la Región de Los Lagos)

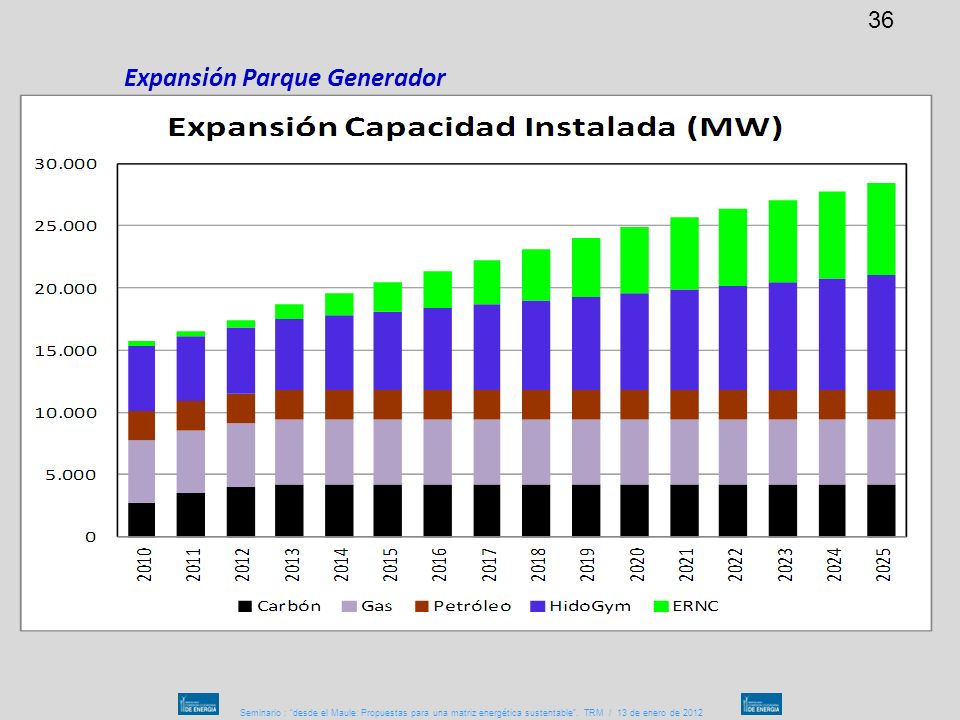

36 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Expansión Parque Generador 36

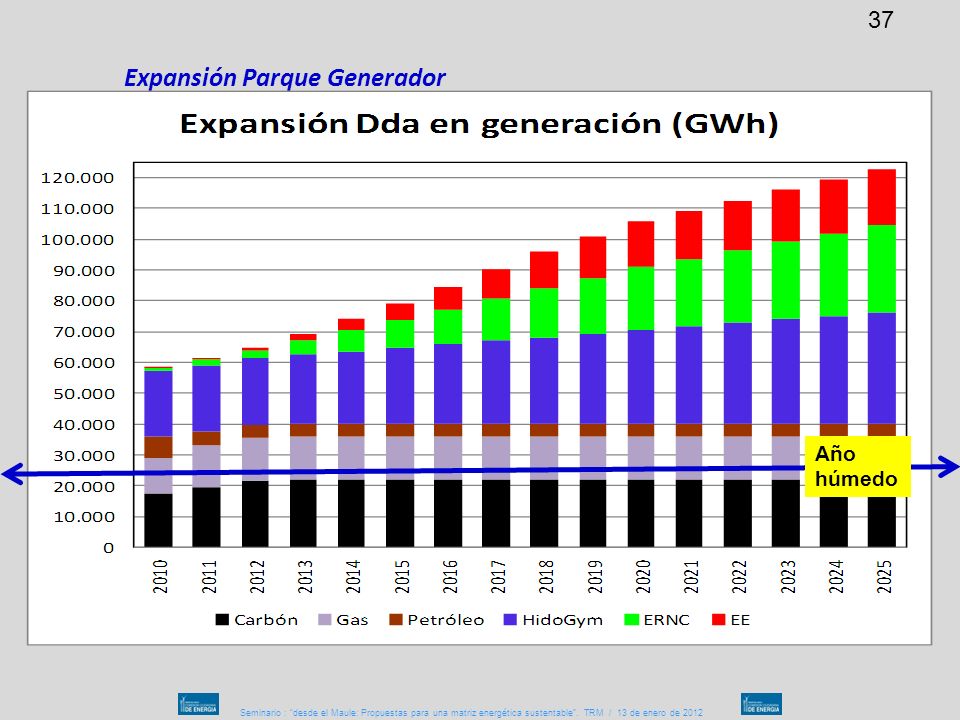

37 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Expansión Parque Generador 37 Año húmedo

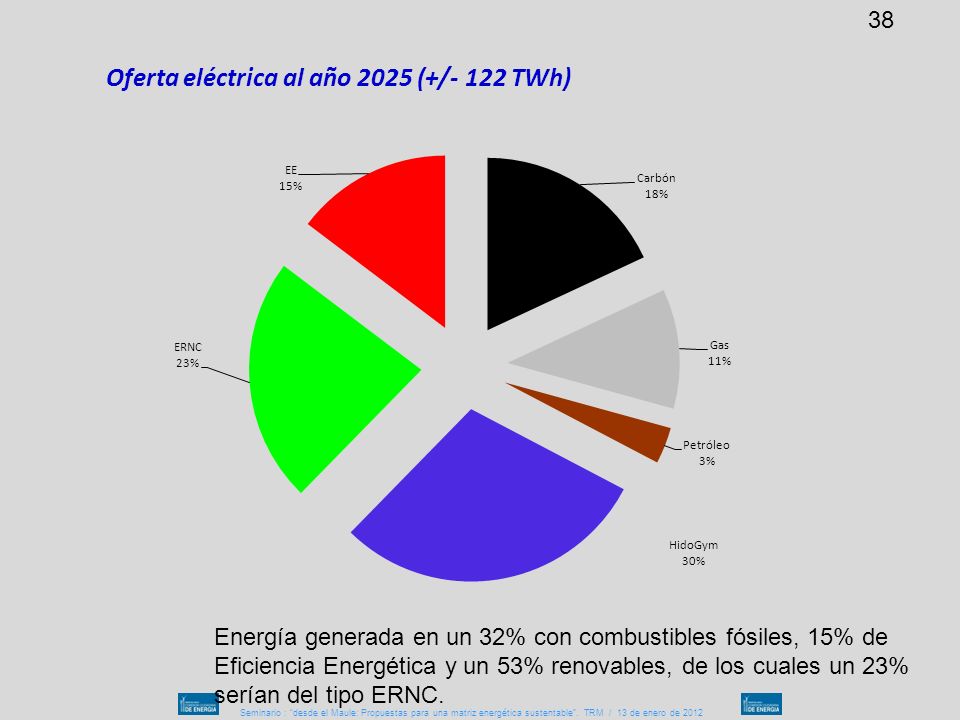

38 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Oferta eléctrica al año 2025 (+/- 122 TWh) 38 Energía generada en un 32% con combustibles fósiles, 15% de Eficiencia Energética y un 53% renovables, de los cuales un 23% serían del tipo ERNC.

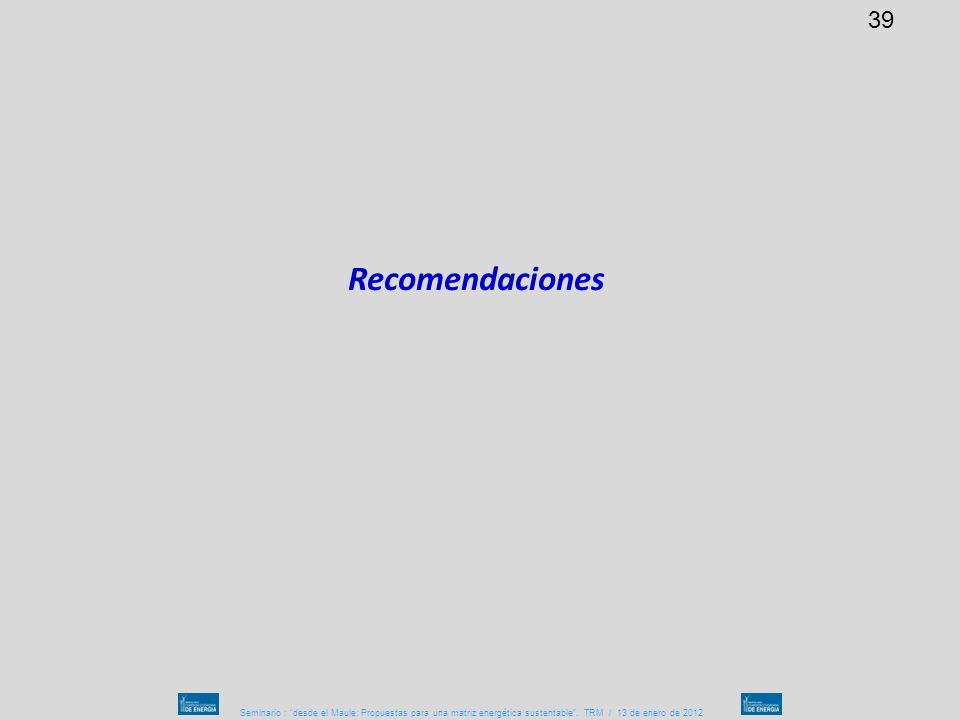

39 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Recomendaciones 39

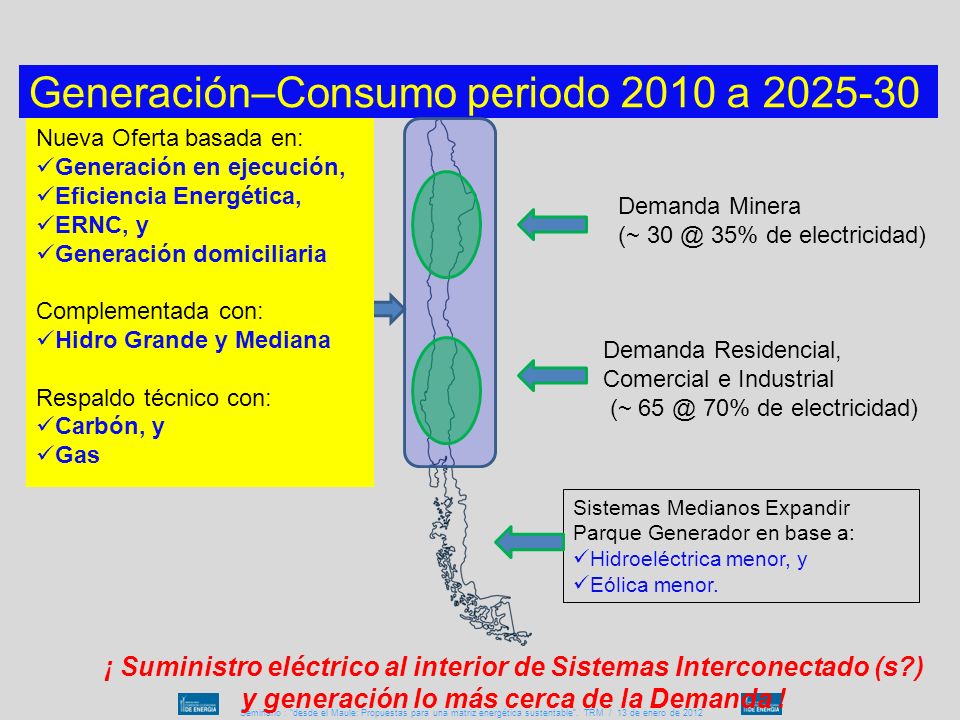

40 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Generación–Consumo periodo 2010 a 2025-30 ¡ Suministro eléctrico al interior de Sistemas Interconectado (s?) y generación lo más cerca de la Demanda ! Demanda Minera (~ 30 @ 35% de electricidad) Demanda Residencial, Comercial e Industrial (~ 65 @ 70% de electricidad) Nueva Oferta basada en: Generación en ejecución, Eficiencia Energética, ERNC, y Generación domiciliaria Complementada con: Hidro Grande y Mediana Respaldo técnico con: Carbón, y Gas Sistemas Medianos Expandir Parque Generador en base a: Hidroeléctrica menor, y Eólica menor.

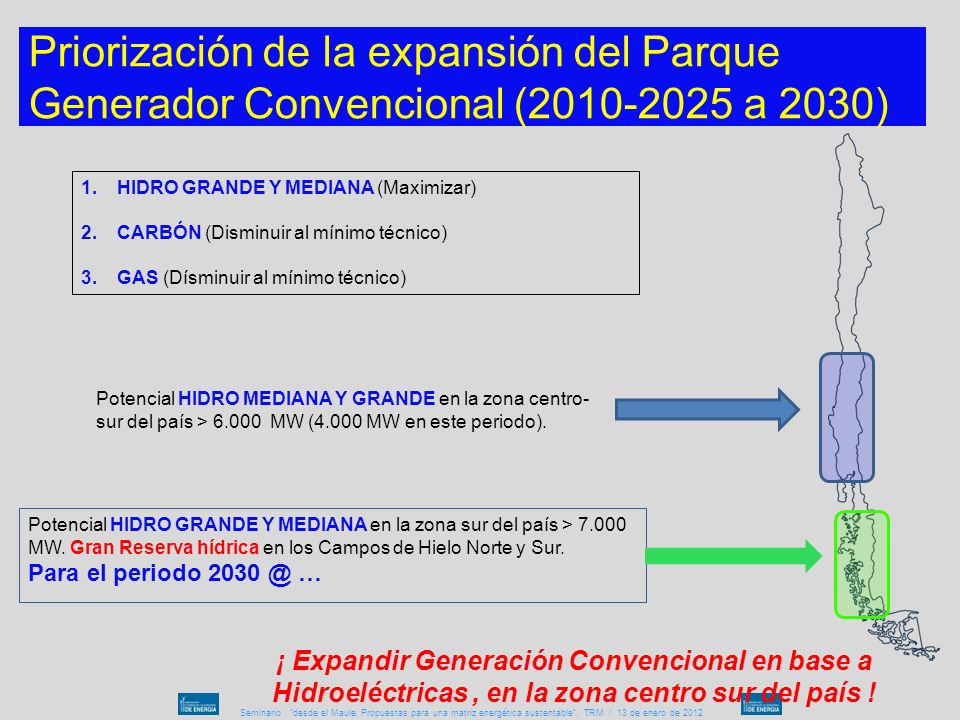

41 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 1.HIDRO GRANDE Y MEDIANA (Maximizar) 2.CARBÓN (Disminuir al mínimo técnico) 3.GAS (Dísminuir al mínimo técnico) ¡ Expandir Generación Convencional en base a Hidroeléctricas, en la zona centro sur del país ! Potencial HIDRO MEDIANA Y GRANDE en la zona centro- sur del país > 6.000 MW (4.000 MW en este periodo). Potencial HIDRO GRANDE Y MEDIANA en la zona sur del país > 7.000 MW. Gran Reserva hídrica en los Campos de Hielo Norte y Sur. Para el periodo 2030 @ … Priorización de la expansión del Parque Generador Convencional (2010-2025 a 2030)

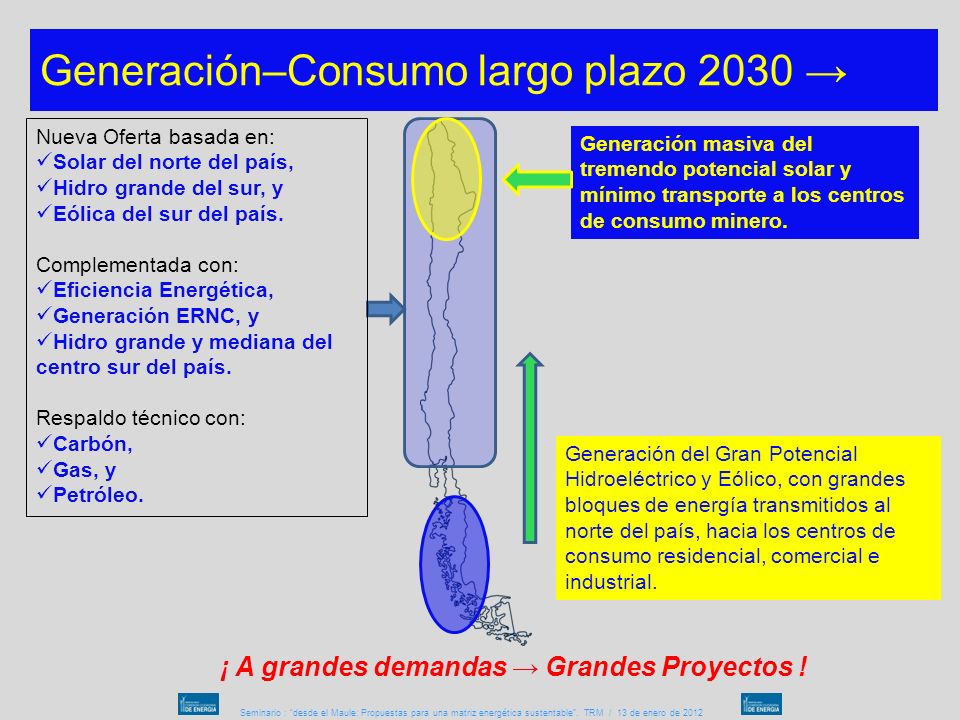

42 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Generación–Consumo largo plazo 2030 → ¡ A grandes demandas → Grandes Proyectos ! Generación masiva del tremendo potencial solar y mínimo transporte a los centros de consumo minero. Nueva Oferta basada en: Solar del norte del país, Hidro grande del sur, y Eólica del sur del país. Complementada con: Eficiencia Energética, Generación ERNC, y Hidro grande y mediana del centro sur del país. Respaldo técnico con: Carbón, Gas, y Petróleo. Generación del Gran Potencial Hidroeléctrico y Eólico, con grandes bloques de energía transmitidos al norte del país, hacia los centros de consumo residencial, comercial e industrial.

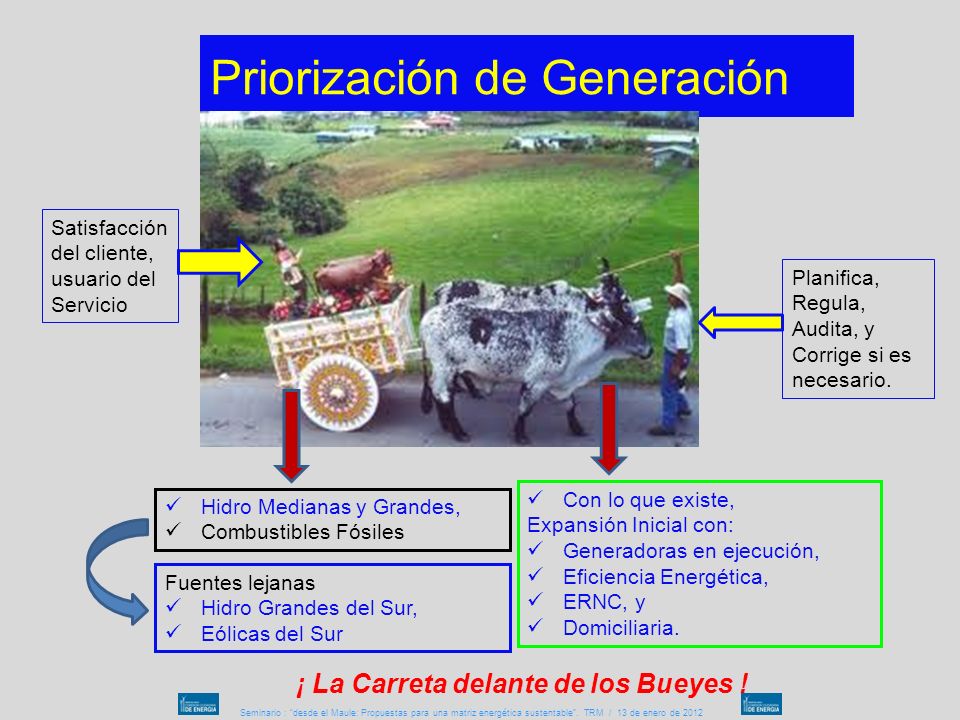

43 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 Priorización de Generación ¡ La Carreta delante de los Bueyes ! Con lo que existe, Expansión Inicial con: Generadoras en ejecución, Eficiencia Energética, ERNC, y Domiciliaria. Hidro Medianas y Grandes, Combustibles Fósiles Fuentes lejanas Hidro Grandes del Sur, Eólicas del Sur Planifica, Regula, Audita, y Corrige si es necesario. Satisfacción del cliente, usuario del Servicio

44 Seminario : “desde el Maule: Propuestas para una matriz energética sustentable”. TRM / 13 de enero de 2012 ¡ Muchas Gracias ! 44 Oddo Cid Cea oddocid@gmail.com
